1 (2017-03-11 13:32:16 отредактировано Dmitry)

Тема: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Приветствую всех!
Представляю отчет о сборке стабильной РК 42/1700 с вертикальным дефлегматором и двухрядным димротом
       За основу взяты: тема Ивана Николаевича  Стабильная ректификационная колонна
отчет transfi РК с вертикальным дефлегматором, царга 42мм, фотоотчет с пояснениями,
отчет Баха РК с наклонным дефлегматором 35/1500 + куб. Отчёт от Баха с некоторыми изменениями. За что им отдельное спасибо а так же всем участникам ресурса Сообщество винокуров Alco Distillers, кто делится своими знаниями, опытом навыками и умениями.
Предисловие:
       Винокурением увлекся я не так давно, около года назад. Насмотревшись ютюбных “гуру” самогоноварения собрал дистиллятор БК (БК не самой лучшей конструкции). Вдоволь наплясавшись с бубном вокруг БК. Изучив массу ритуальных танцев разных народов мира, так и не удалось получить “вкусного напитка”. Все время получалась жидкость даже если и с приятным запахом то на вкус получалось не очень, иногда получалась вполне сносная жидкость (по отзывам друзей, знакомых) но всегда присутствовал привкус “вареных тряпок” c большей или меньшей концентрацией этого “вкуса”, наверно то же самое что и у ютюбных “гуру” которые с причмокиванием и невероятным восхищением дегустируют свое пойло (ИМХО).
       Озадачившись проблемой неприятного для меня вкуса стал серьезно изучать винокурение и оказался на форуме  Alco Distillers ну а дальше как у большинства, открыл для себя много нового и пришел к постройке РК.
       И так поехали:

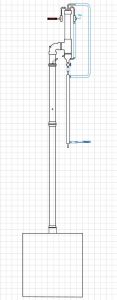

Схема

Материалы:
Труба медная: 42×1  =2м (твердая не отожжённая)
                     15×1  =1м (твердая не отожжённая)
                     10×1  =1м (твердая не отожжённая)
                       8×1  =1м (мягкая отожжённая)
                       6×1  =4м (мягкая отожжённая)
Фитинги медные: тройник  42
                        угол 90°  42
                        муфта переходная  42×18а
                        заглушка 42
                        угол 90°  6
                        тройник   8
                        угол 90° резьба/пайка 15×1/2
Быстросъемные соединения 1/2×10
Фитинги нержавейка: переход н/р 1/4×1/2
                               клампы ф45мм
                               кран игольчатый ¼

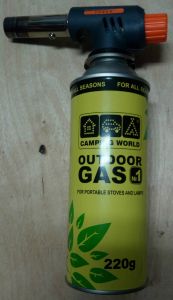

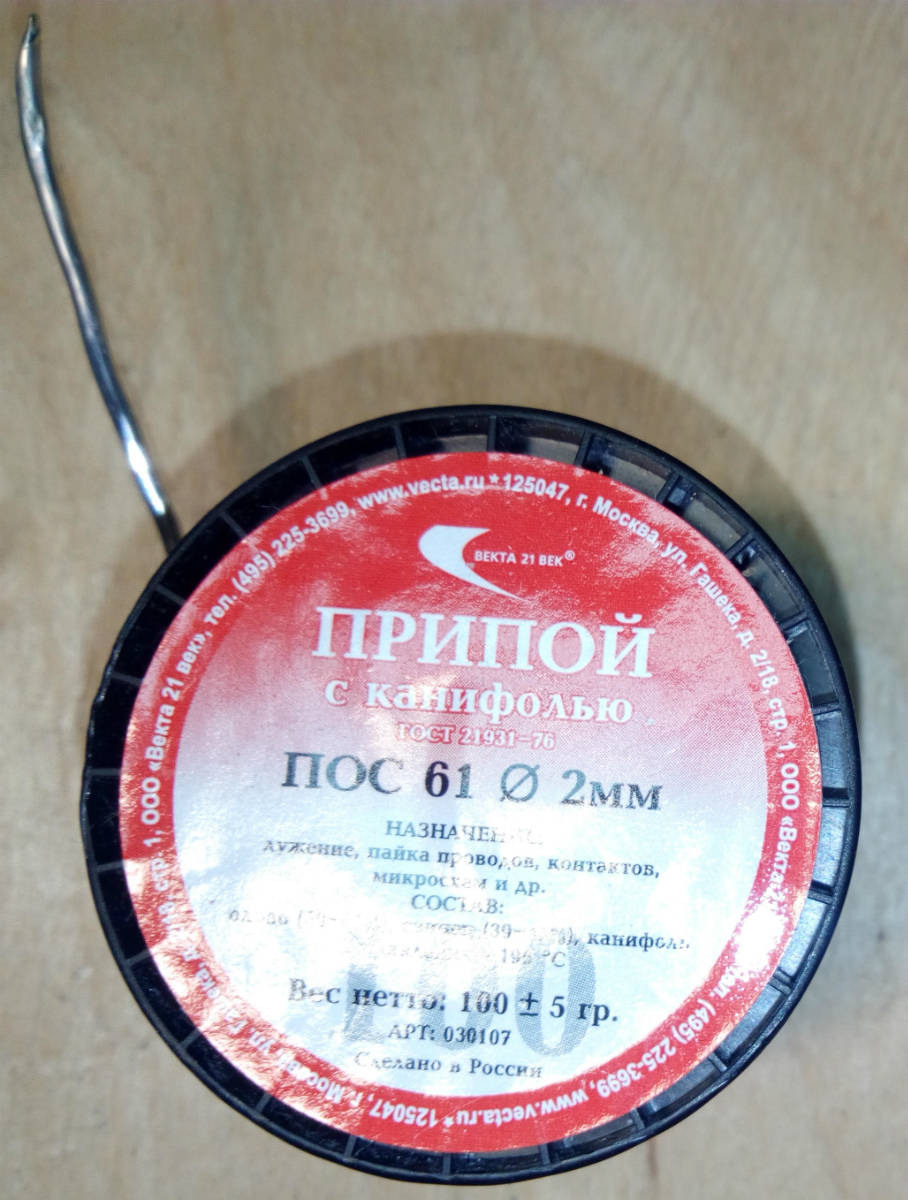

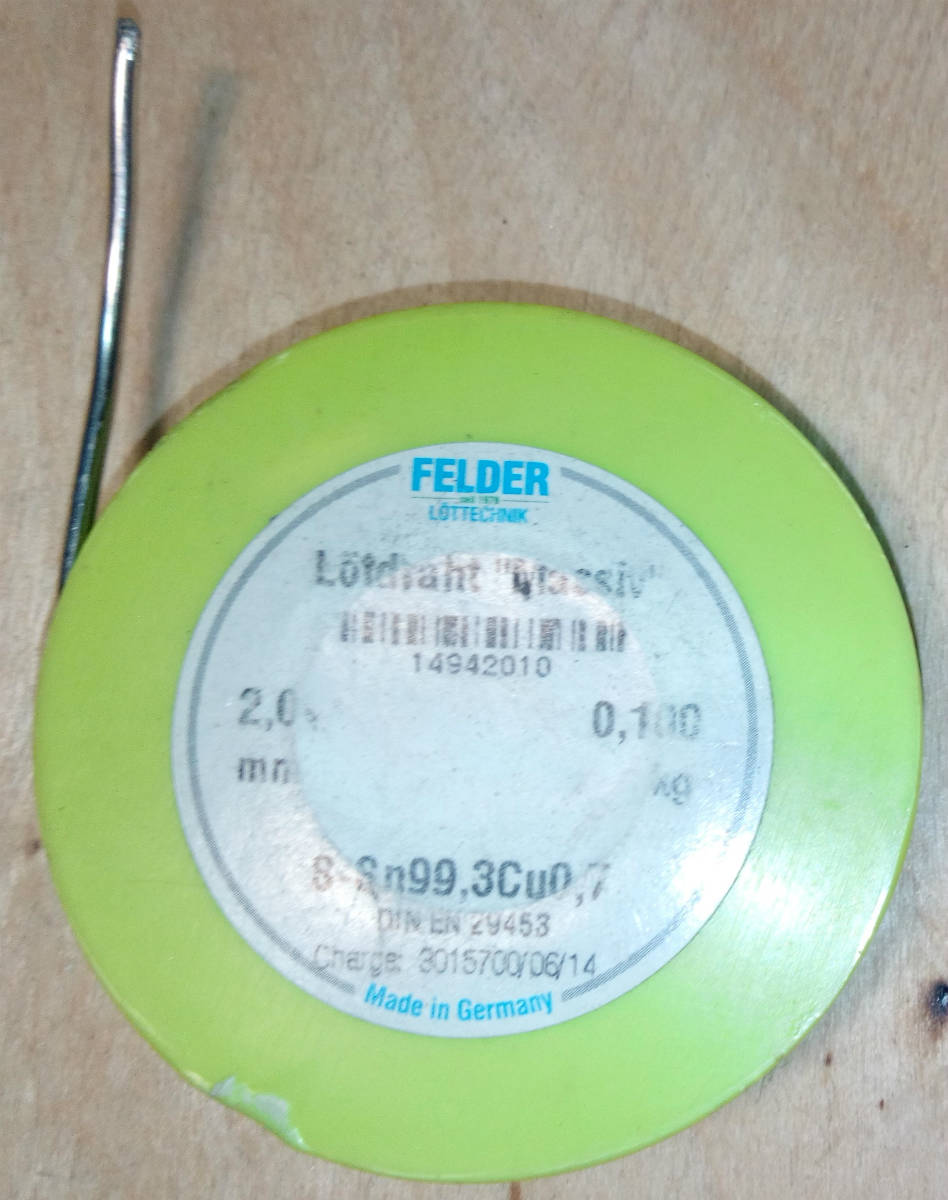

Кусок кабеля 1,5мм², припой, флюс, горелка, паяльник 100W и прочее о чем упомяну в процессе



Приступим.

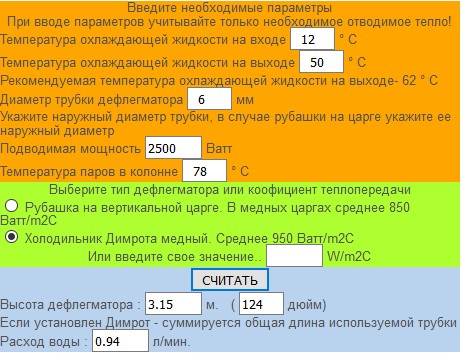

Для начала посчитаем: подводимая мощность планируется индукционная плита 2 kW + тэн 2,5 kW на разогрев, процесс ректификации на тэн 2,5 kW. Для расчета утилизации мощности в 2,5 kW необходимо воспользоваться Онлайн калькулятор дефлегматора


Трубка для димрота 6×1мм получилась длинной 3м 15см, мотаем димрот:

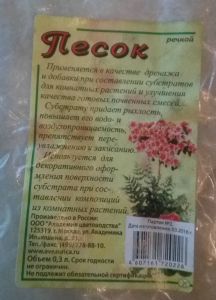

Для удобства намотки я наполнил трубку песком

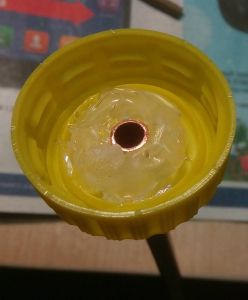

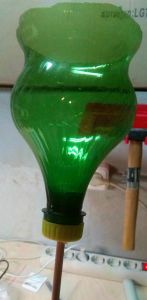

Просеял и просушил его, из горлышка пластиковой бутылки сделал воронку чтоб засыпать песок в трубку

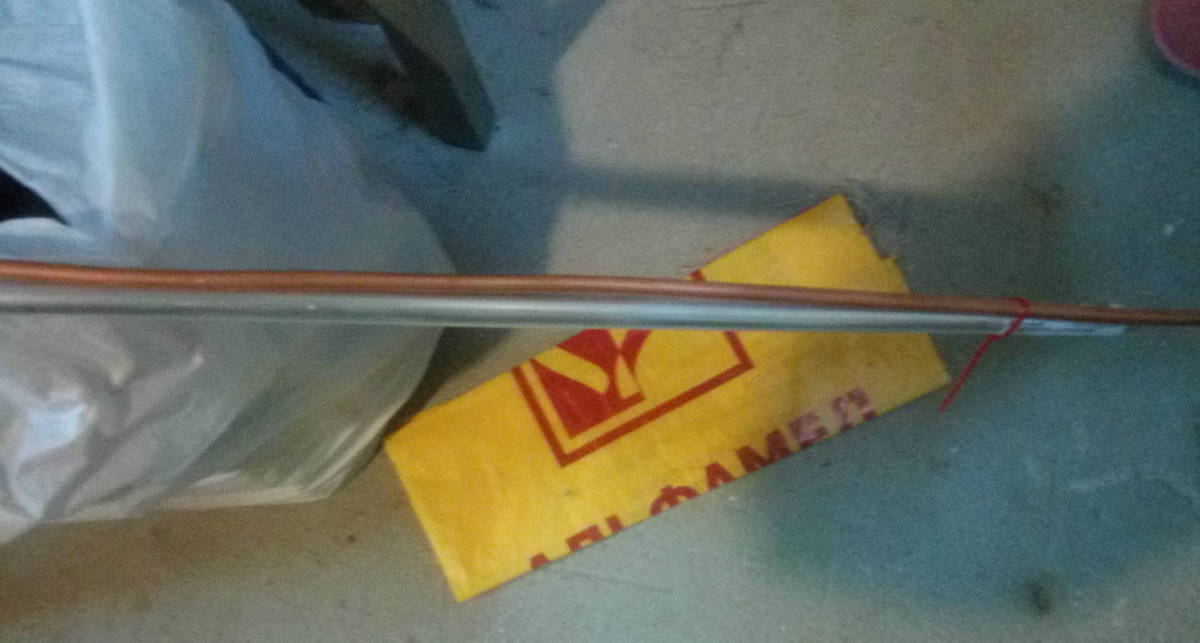

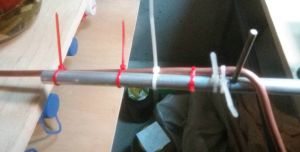

Выпрямил трубку 6мм. Примотал 6мм  трубку к трубке по крепче чтобы она не прогибалась и не получилось заломов в процессе утрамбовки песком.

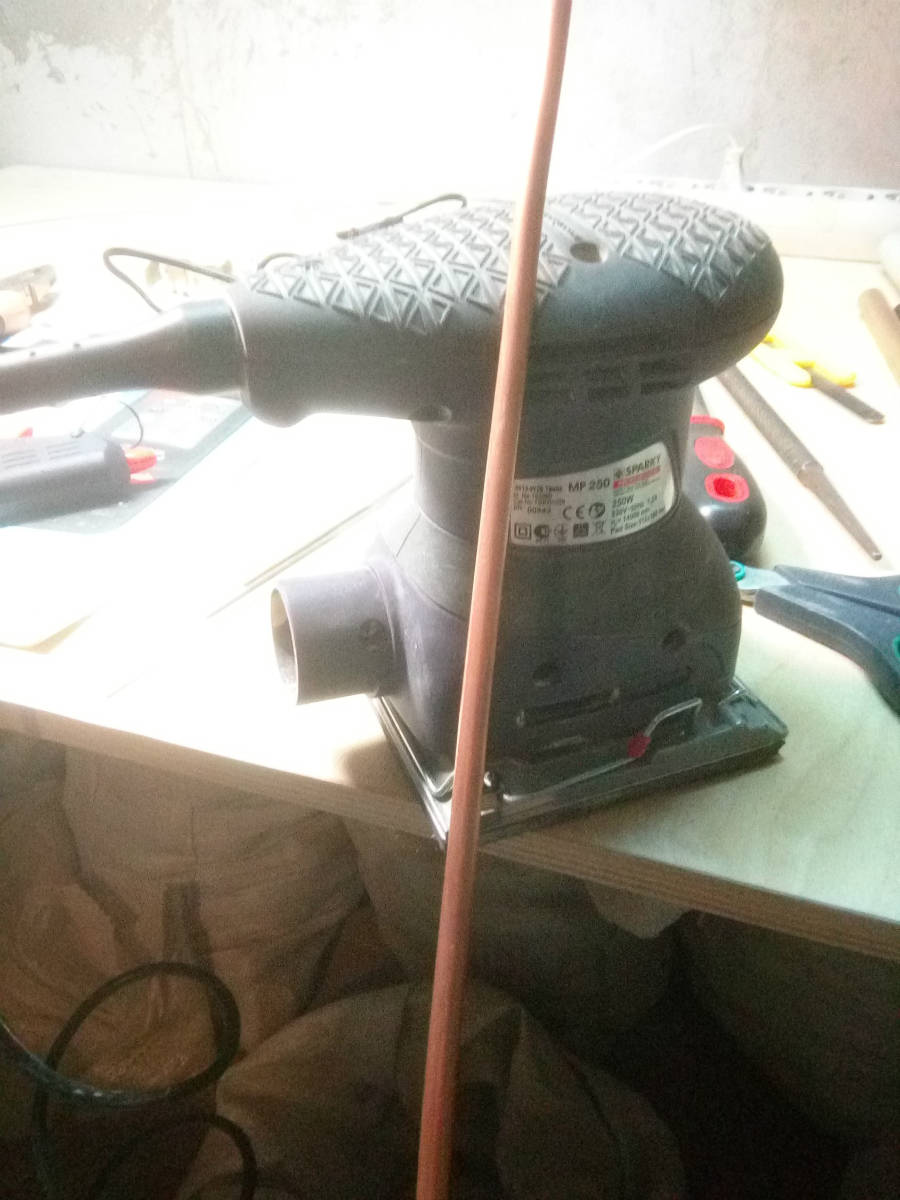

При помощи шлиф машинки равномерными движениями “туды-сюды” распределил песок по всей длине трубки.

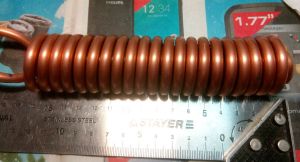

Плоскогубцами зажал об конца трубки, приступил к намотке димрота:

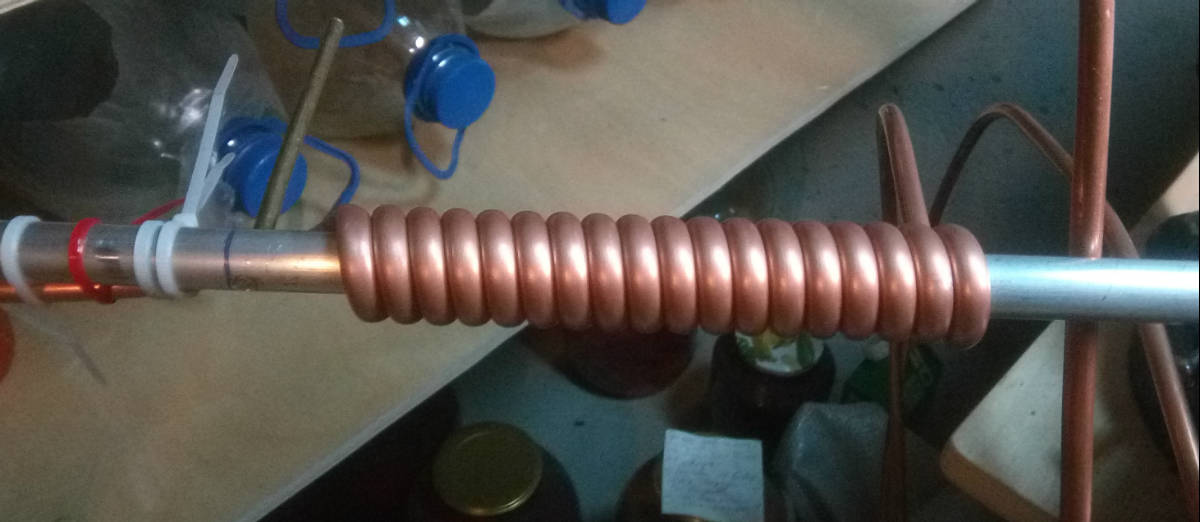

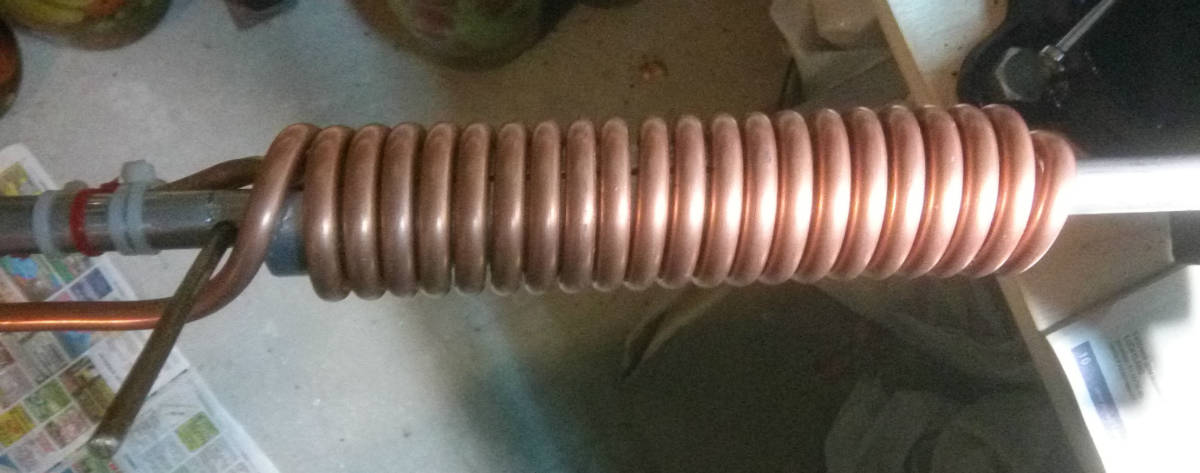

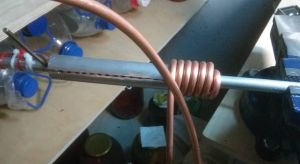

Поскольку димрот двухрядный для намотки первого ряда нашел оправку ф12мм алюминиевая трубка, просверлил в ней отверстие и вставил туда штырек, стяжками закрепил трубку 6мм

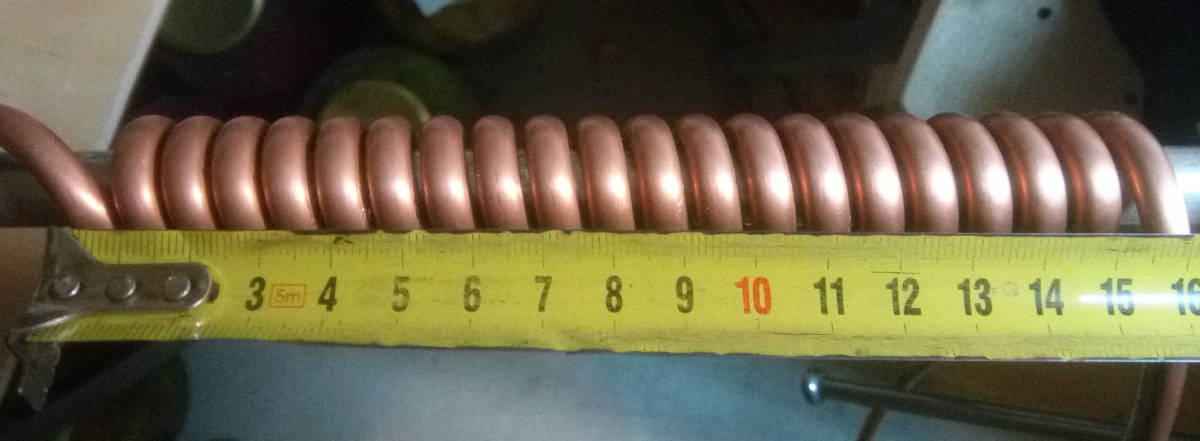

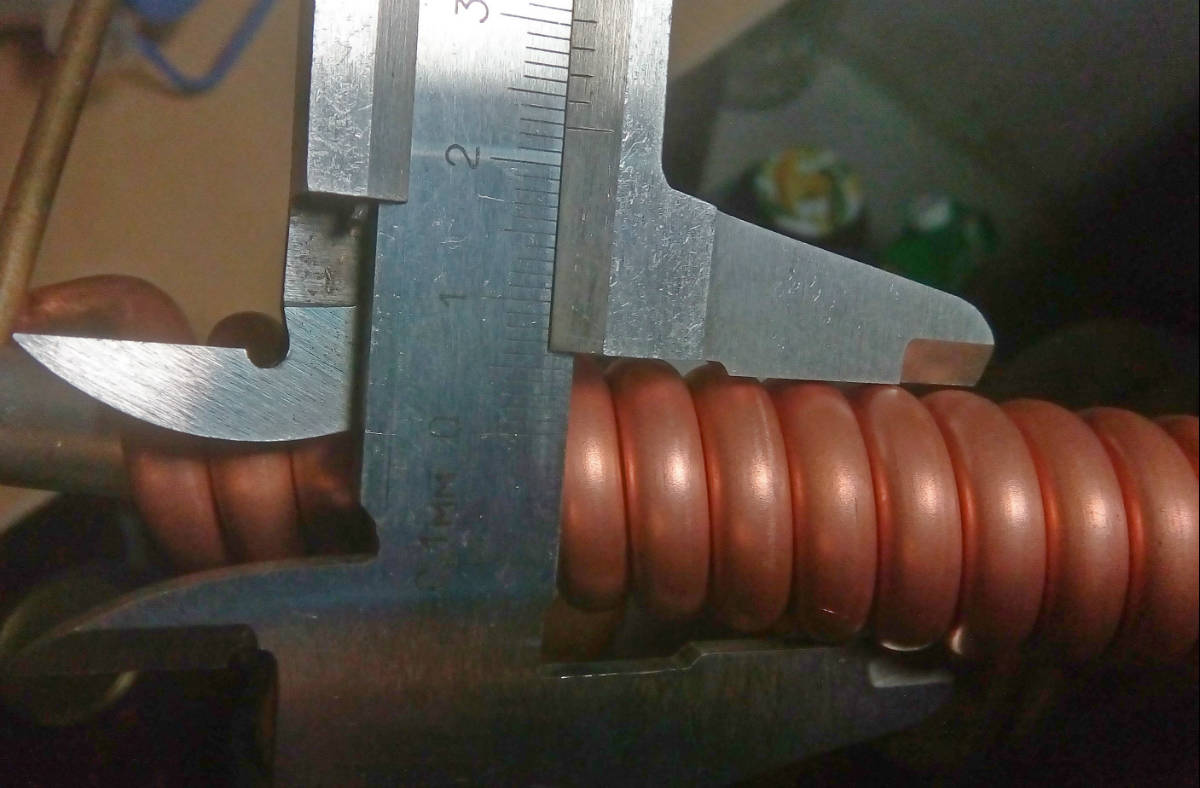

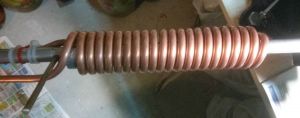

Намотал 18 витков это примерно 110см. Увеличил зазор между витками примерно на 1мм, в длину получилось 16см диаметром 23мм.

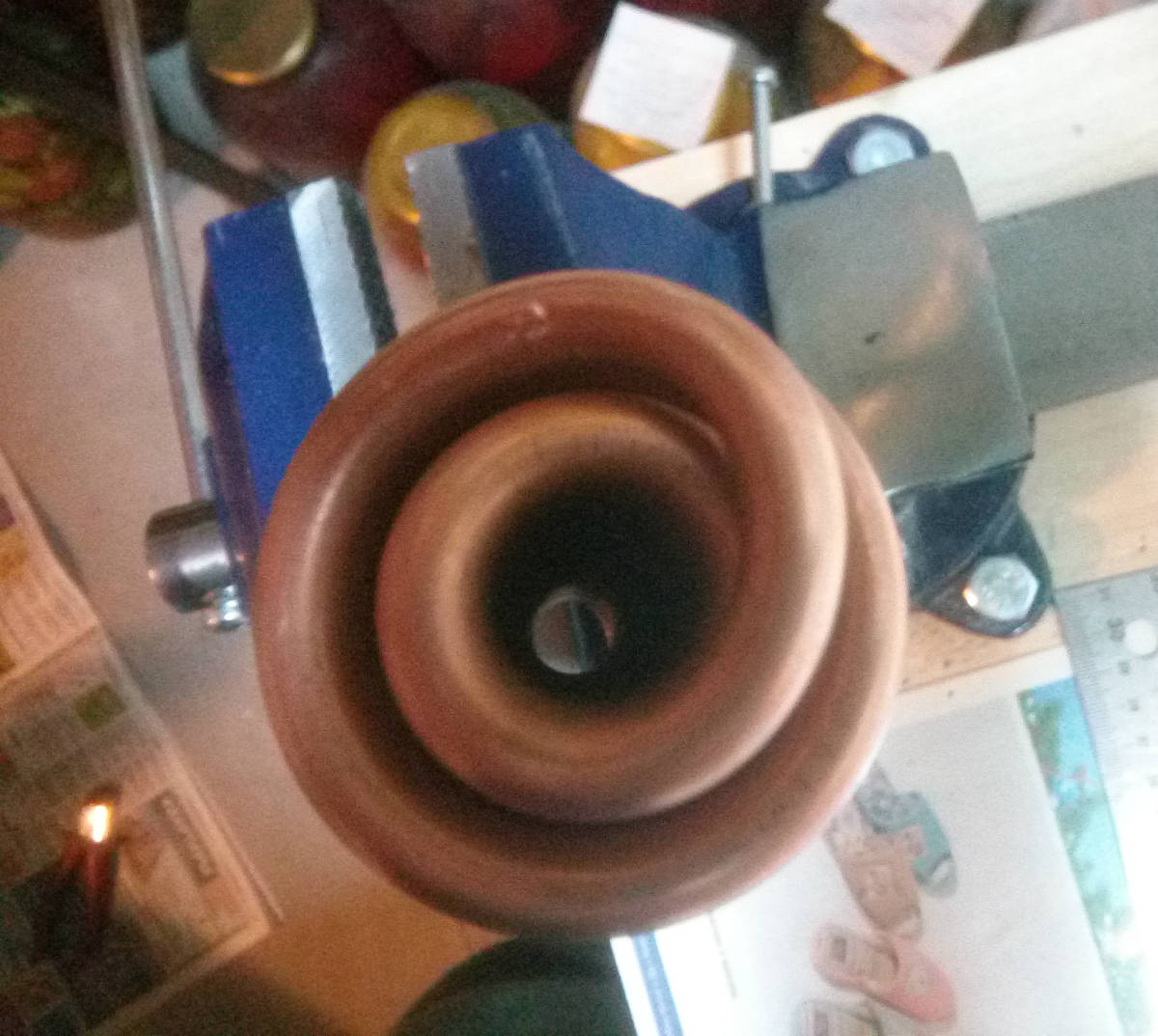

Для второго ряда взял оправку ф25мм наружный и 23мм внутренний, поскольку оправка очень плотно одевалась на первый ряд, пришлось ее распилить вдоль, чтобы свободно снималась


Надо учитывать что на второй ряд уходит примерно в два раза больше трубки чем на первый, если на первый ряд ушло примерно 110см трубки то на второй ряд ушло примерно 220см трубки. Также увеличил зазор между витками примерно на 1мм, вот что получилось:

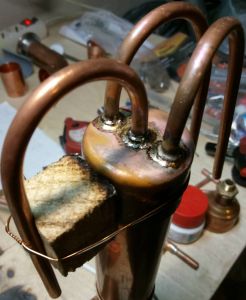

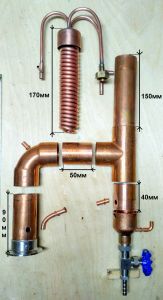

Переходим к голове колонны:



Отрезал отрезки трубы просверлил отверстия, подогнал все что бы плотно садилось. Нарезал в переходной муфте 42×18а резьбу ½ для перехода под кран ¼

то еще удовольствие, лучше не заморачивайтесь с резьбой на переходной муфте 42×18а, берите заглушку 42мм. И “стакан отбора” делайте лучше в ней. Сэкономите деньги, кучу времени и нервы! Объем “стакана отбора” получился примерно 30-35мл. Для усиления стыков в местах пайки с тонкой трубкой, намотал колечек из кабеля 1,5мм2 необходимого диаметра. Димрот будет погружен примерно до середины тройника.

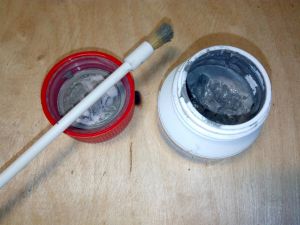

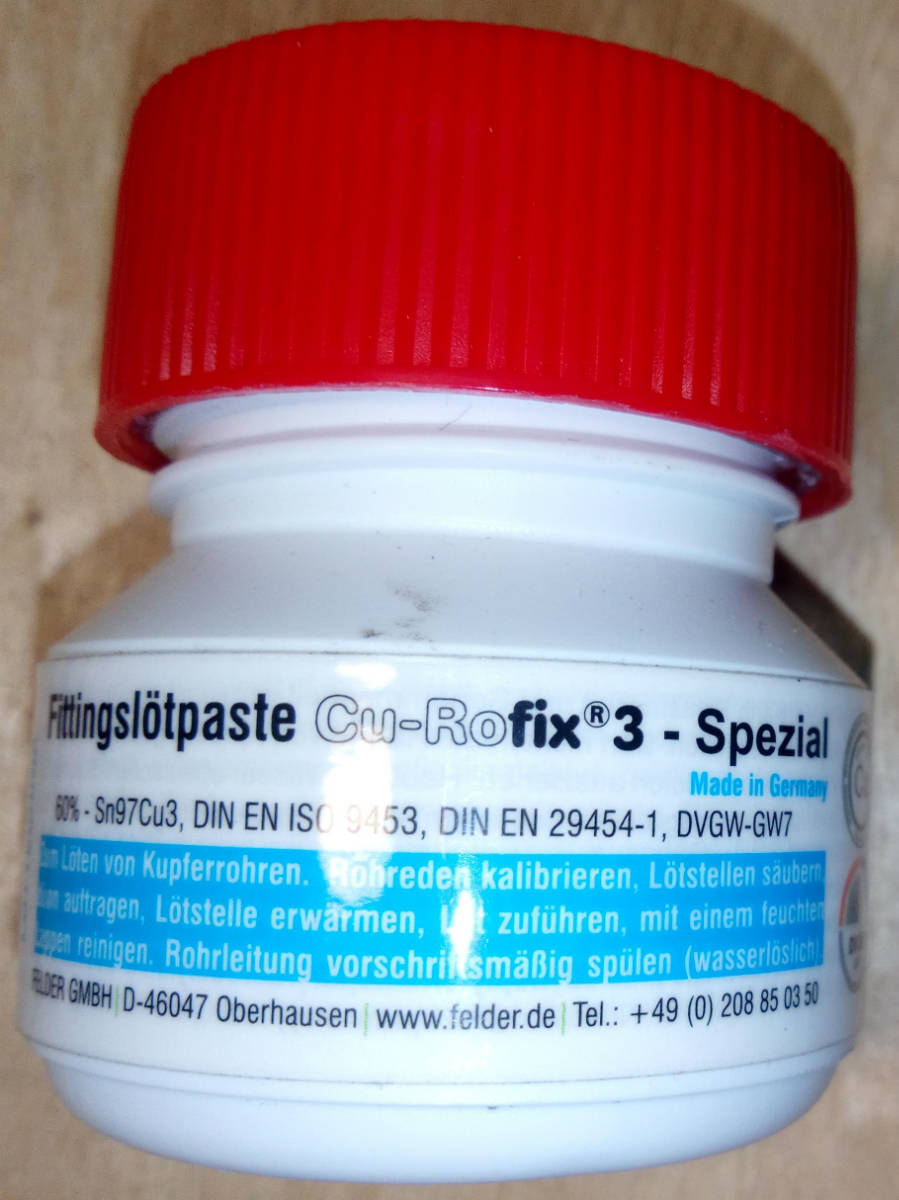

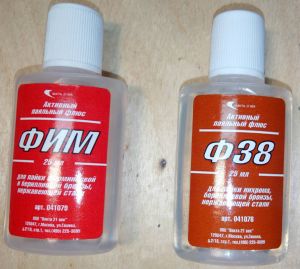

Зачистил места пайки и нанес флюс

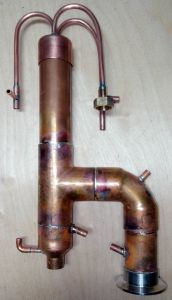

Спаял:

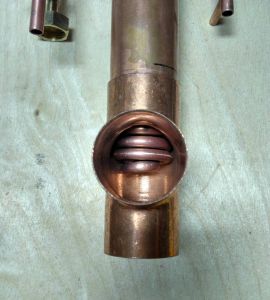

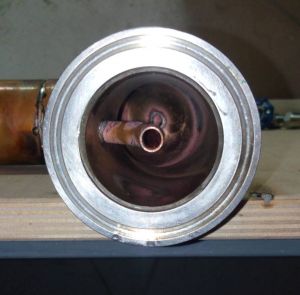

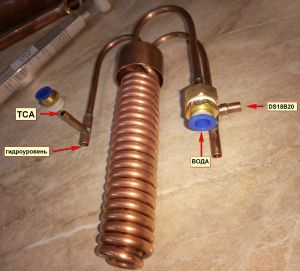

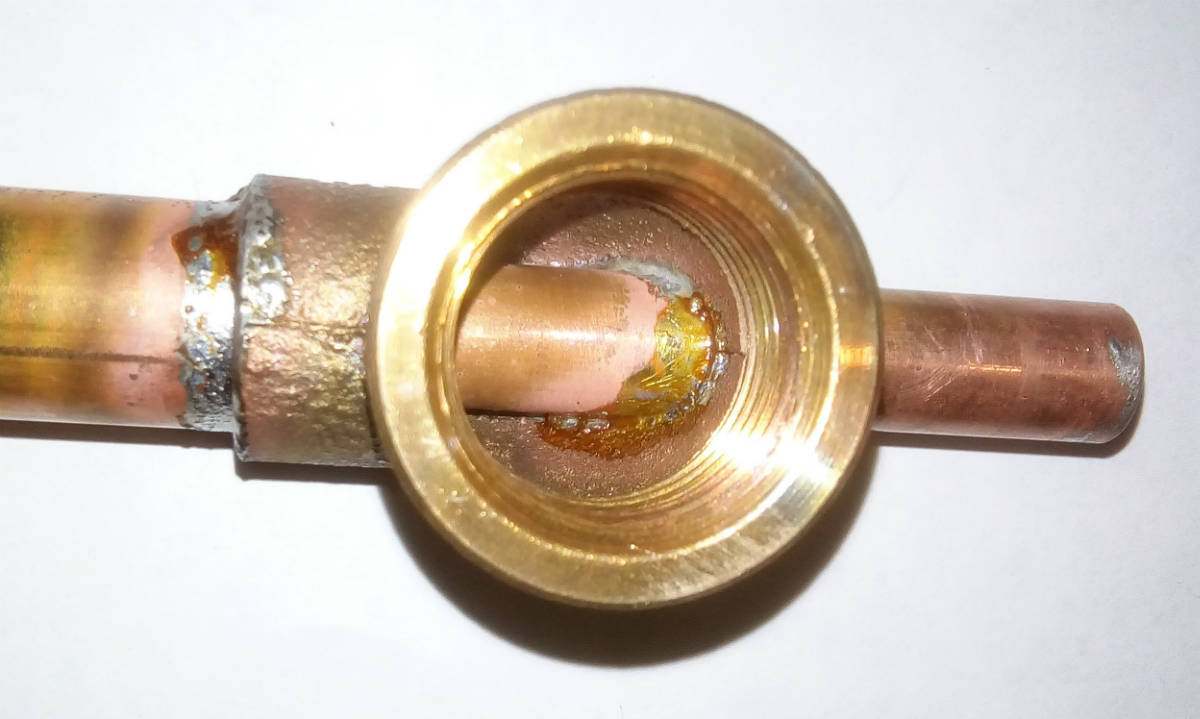

Немного подробней о димроте: на подачу воды припаял латунный переходник для шлангов ½*8мм внутренний ф6мм в нем будет быстросъем ½*10мм, выход воды через тройник 8мм в который воткну датчик DS18B20 для контроля t°С воды на выходе. ТСА сделал следующим образом: к трубке припаян тройник который соединен через силиконовую шлангочку с гидроуровнем (подобное решение уже было реализовано у Дмитрия Васильева, спасибо Юрию за подсказку)

После лимонной кислоты:

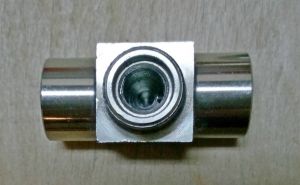

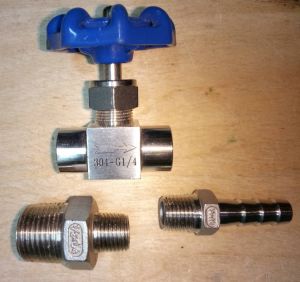

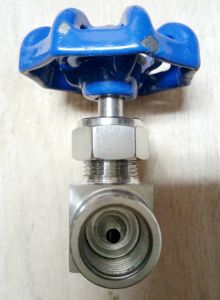

Кран узла отбора:
Заказывал у китайцев

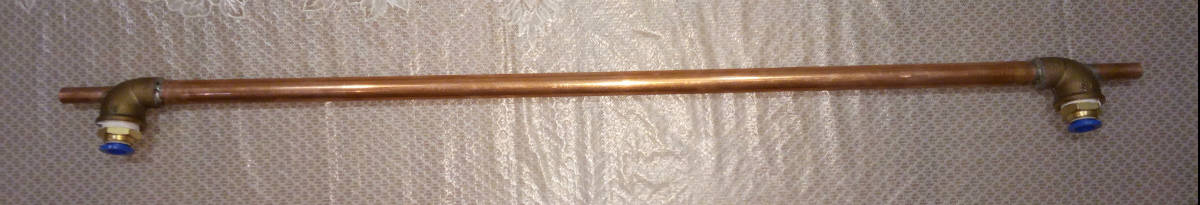

Доохладитель:

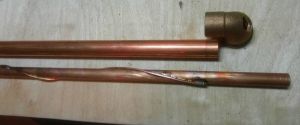

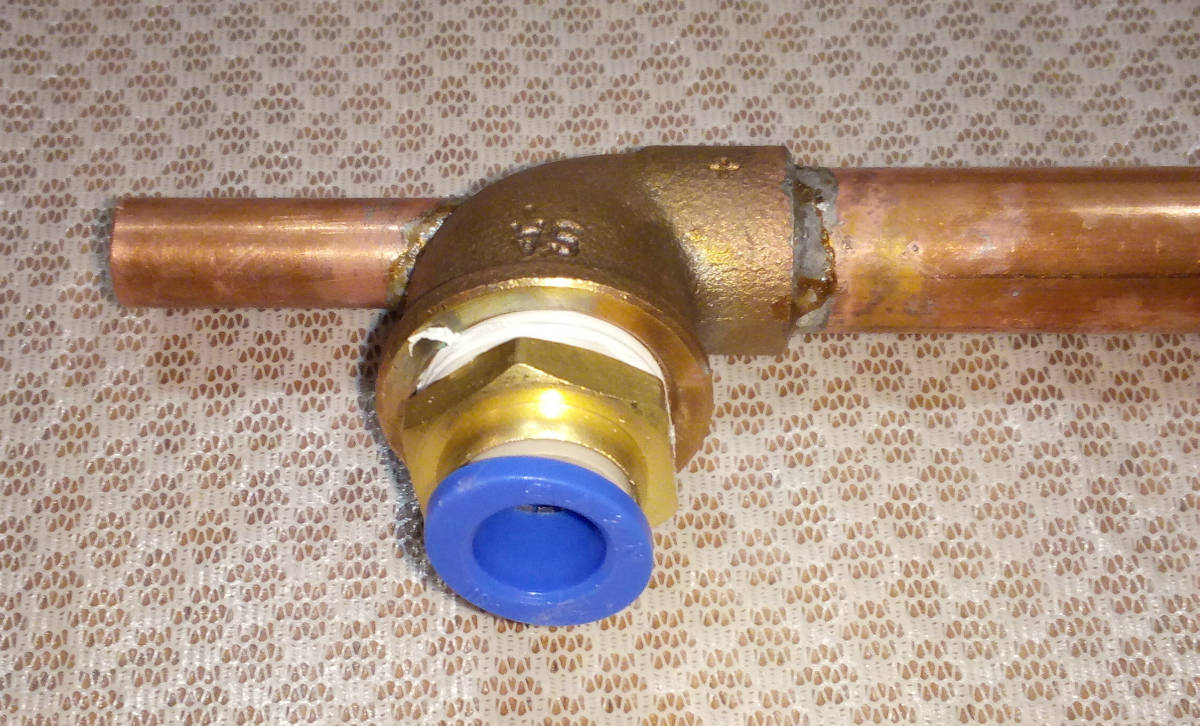

Сделал из 10мм трубки и рубашки из 15мм трубки. На 10мм трубку напаял медный провод 1,5мм2 в виде спирали. Для равномерного зазора между трубкой 10мм и рубашкой с внутренним ф13мм.

Соединил трубку 10мм и рубашку через Угол 90° ВП – ВР 15* ½.

Подача и выход воды через быстросъемные соединения 10*1/2.

Длина доохладителя 65см, рубашки 55см.

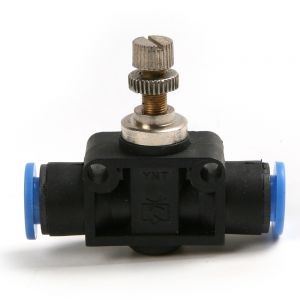

Кран подачи воды

испытан на своей БК, регулировка плавная.

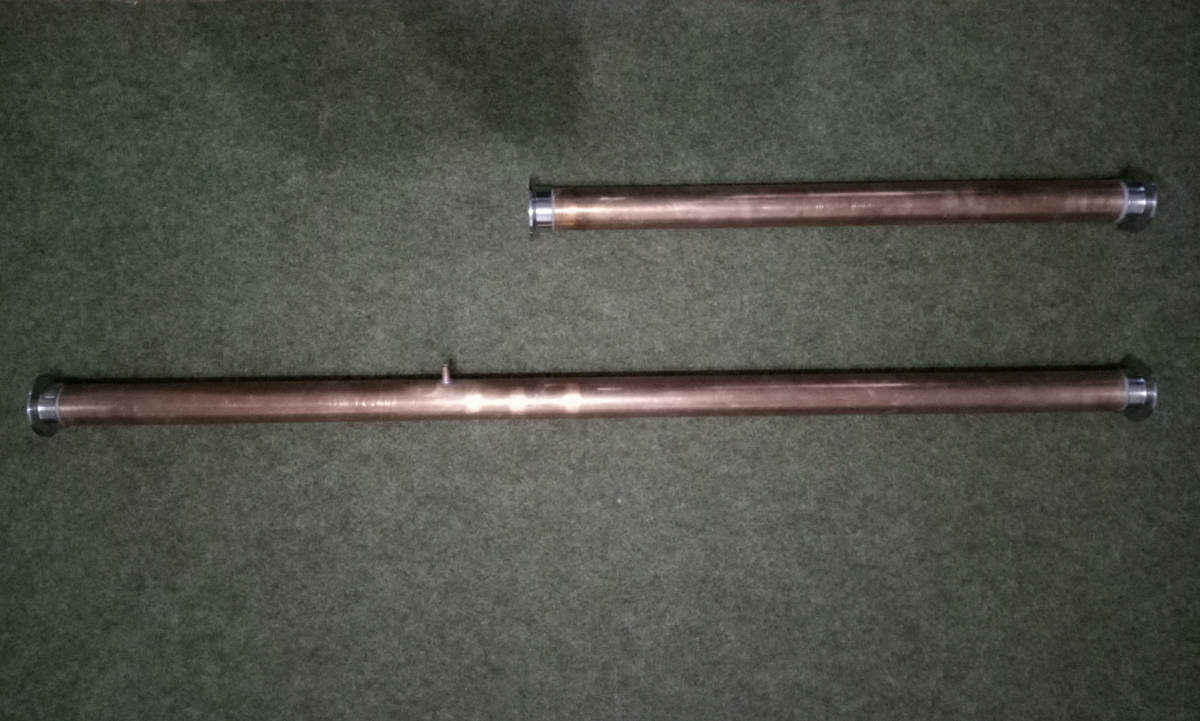

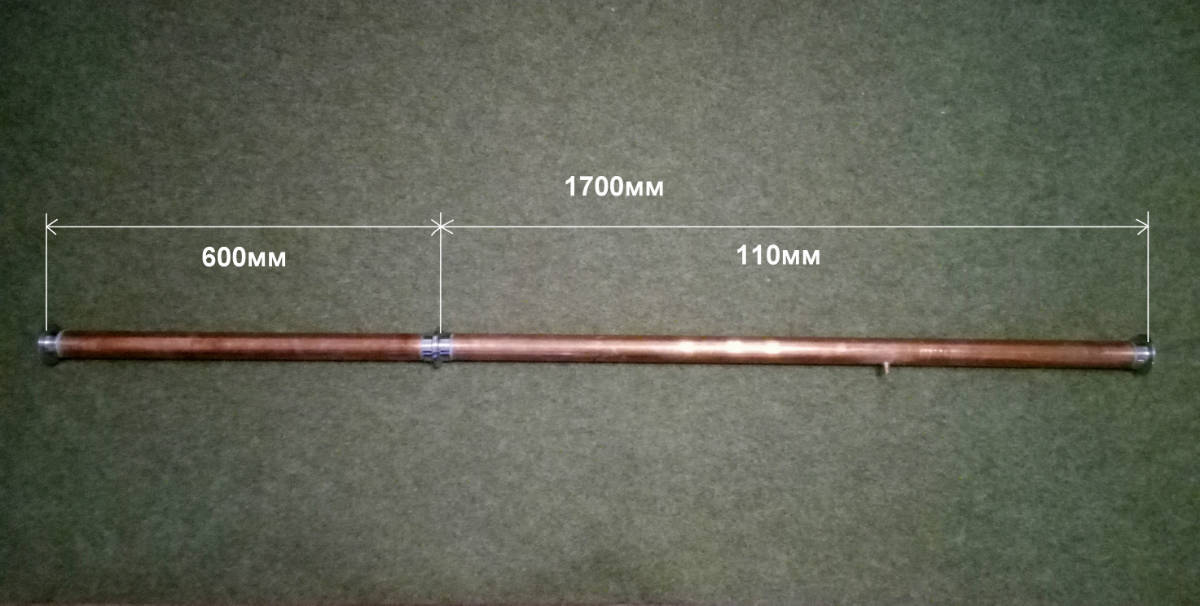

Царга:


Царга 170см разборная из двух частей 110см и 60см соответственно. Почему так? Есть большое желание получать ароматные дистилляты, для этого будет использоваться царга 110см а для получения спирта 170см. Соединяется колонна как вы поняли клампами. Мой опыт пайки клампов описан подробнее вот здесь Клампы

Куб:

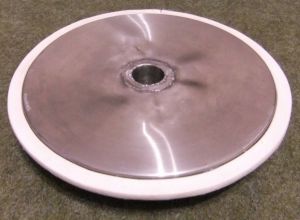

Куб представляет из себя кастрюлю из нержавеющей стали 25л. В крышку кастрюли вварен штуцер от клампа, для герметизации к крышке на аквариумный силикон приклеена полоска пищевого силикона для холодильников.



Крышка конечно хлипковата но если аккуратно пользоваться то норм, в планах приобрести отдельный куб для РК

Контроль температуры:

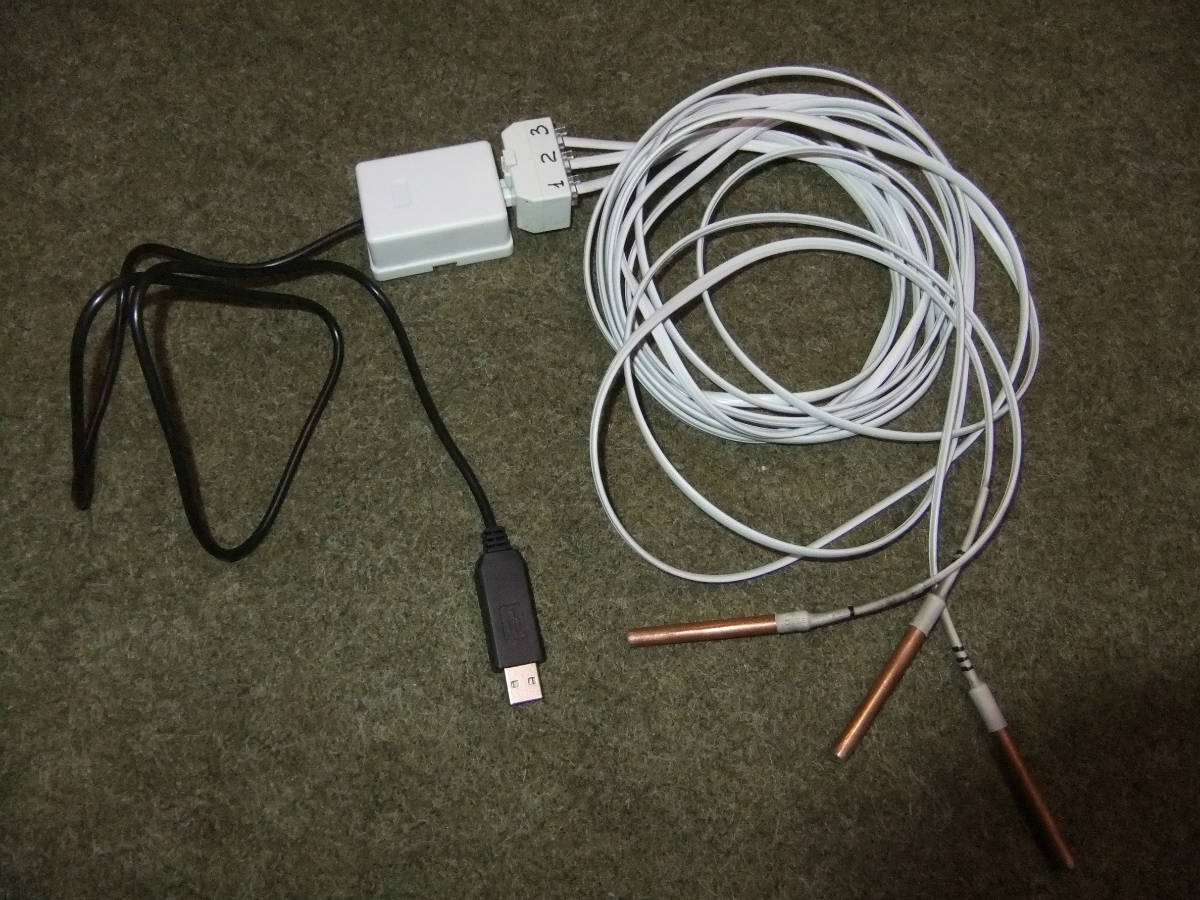

Реализован на адаптере USB & COM микросхема PL2303. Собрано по схемам приведенным в этой теме: Изготовление высокоточного USB 1-wire термометра за 20 минут

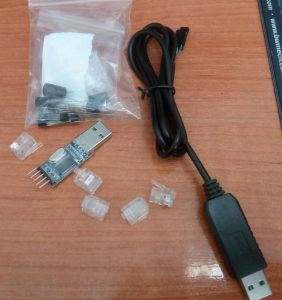

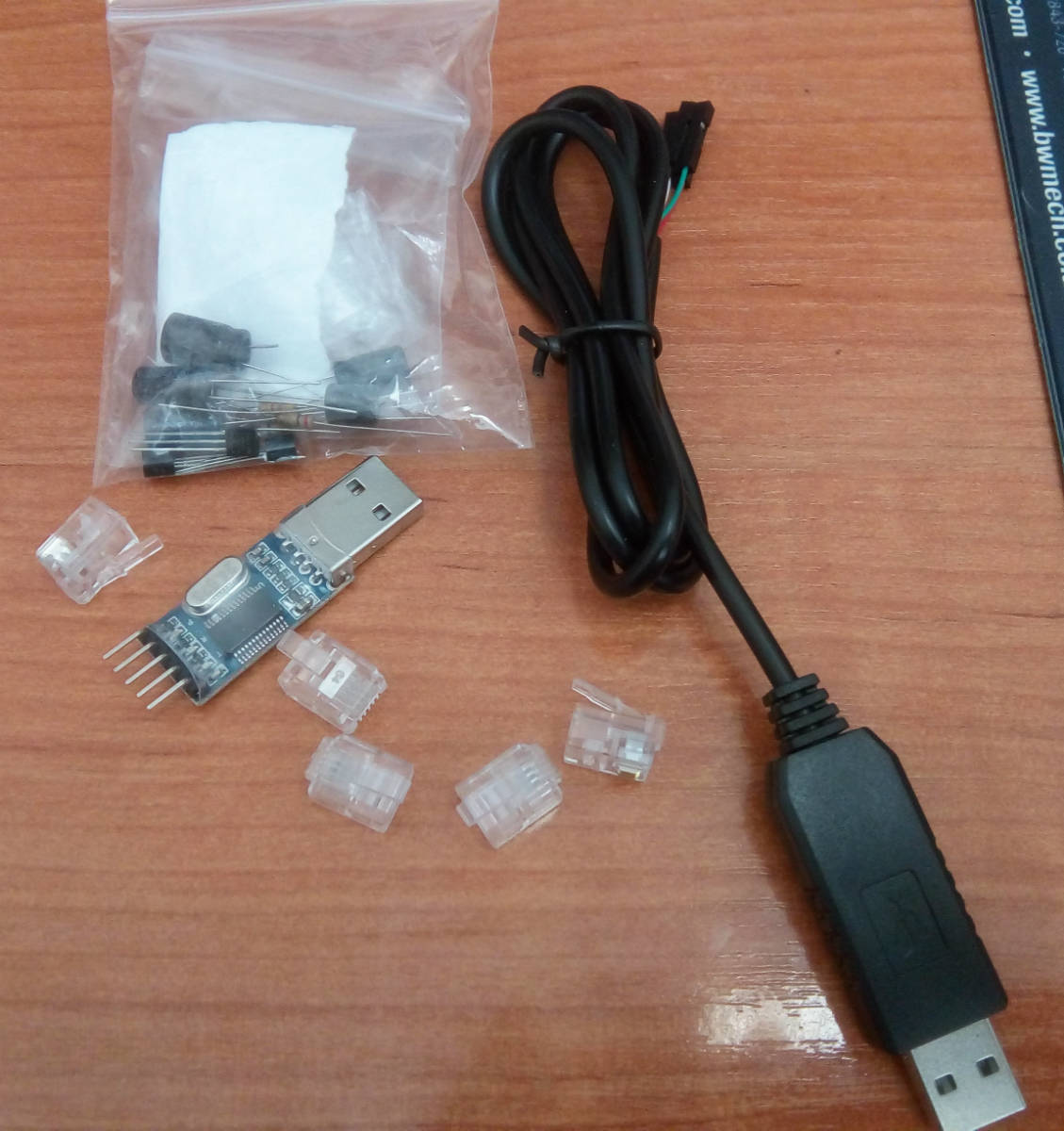

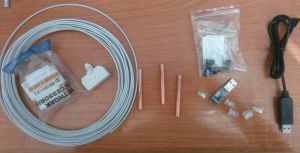

USB переходник и датчики DS18B20 заказывал в китае остальные расходники брал по месту.

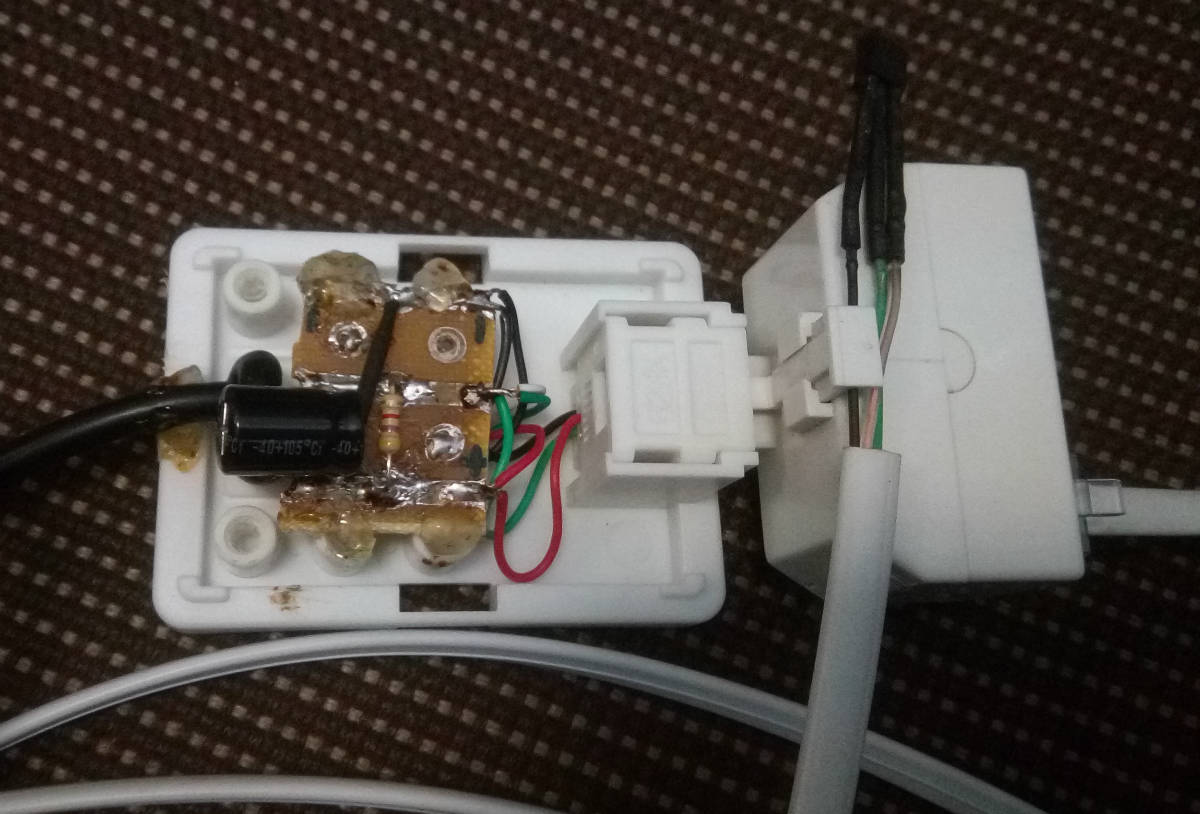

Коммутацию датчиков и элементов питания сделал на куске платы с тремя дорожками
Разместил все в телефонной розетке


датчики подключил через разветвитель –тройник, кабель телефонный 4-х жильный,
гильзы для датчиков сделал из кондиционерной трубки, все как в этой теме:
Установка температурного датчика ds18b20 в гильзу своими руками

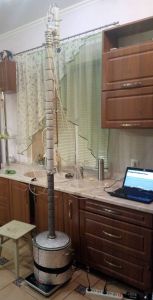

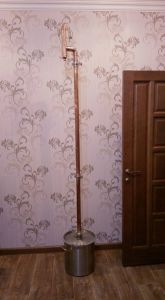

Ну и собственно итог трудов

Впереди ходовые испытания!
Продолжение следует...........

Хорошему человеку пиво кружит голову, а плохому пучит живот *DRINK*

2

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Dmitry, фотки отпали ... рекомендую залить без предварительного просмотра

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

3

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Замечательный подробный отчёт по изготовлению!
Сделано красиво, удачной эксплуатации!

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

4 (2017-03-11 09:48:12 отредактировано valera)

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

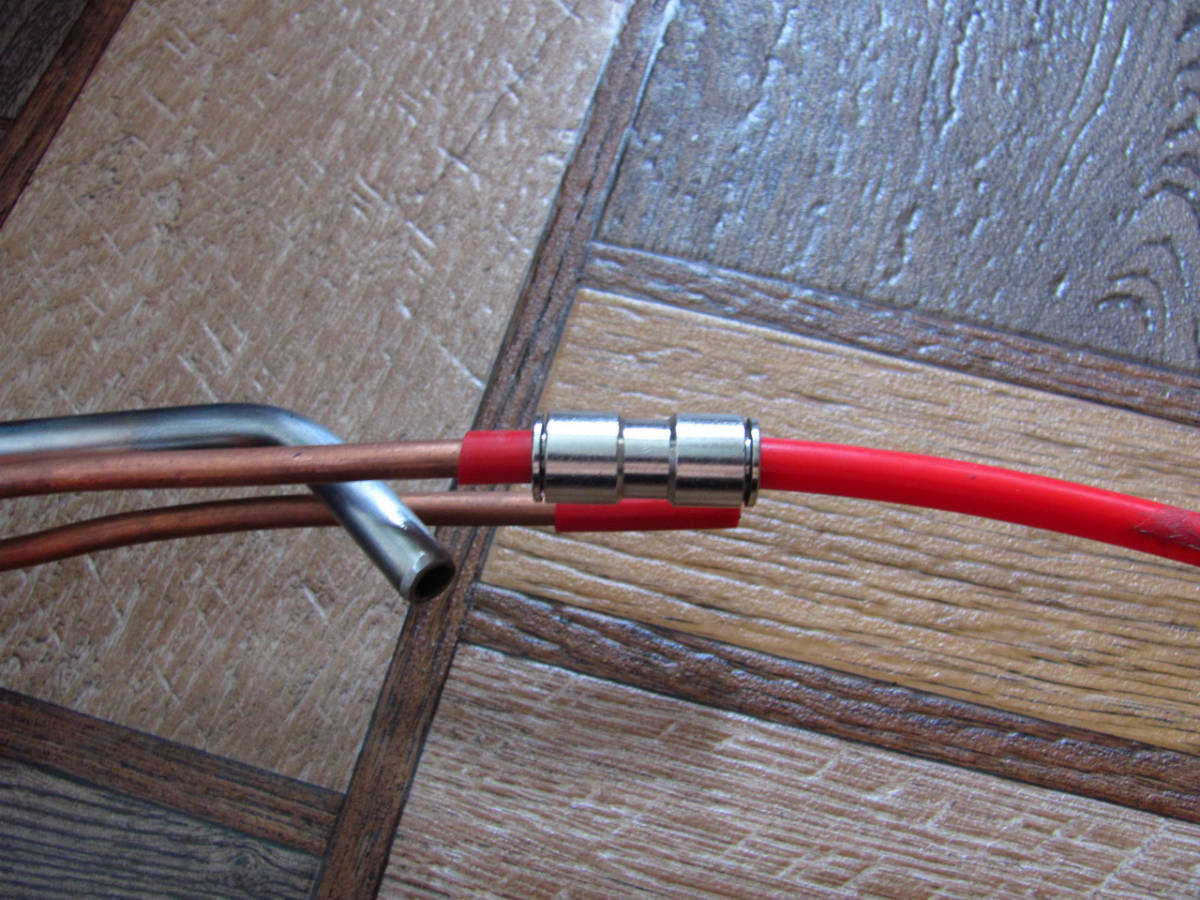

Дима, у тебя вода по трубке пневматической на 8-мь идет как я понял? Тогда зачем ты сгородил переходники всякие там, просто одень трубку на трубку димрота, она очень туго одевается, и через быстросъемную соединительную муфту подключай воду. Термометр также, только через тройник быстросьемный.

5

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

devil-arz пишет:

Замечательный подробный отчёт

Спасибо на добром слове :)

valera пишет:

Дима, у тебя вода по трубке пневматической на 8-мь идет как я понял?

Так надежней (ИМХО)

Хорошему человеку пиво кружит голову, а плохому пучит живот *DRINK*

6 (2017-03-11 23:30:07 отредактировано transfi)

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Dmitry, у Вас на кастрюле хомут для крышки родной? Или из подручных средств?

7

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

transfi пишет:

у Вас на кастрюле хомут для крышки родной? Или из подручных средств?

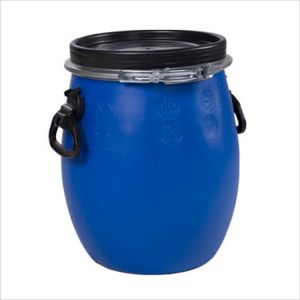

Хомут покупал отдельно в инет-шопе. Кастрюлю брал у себя по месту (еще на заре своего приобщения к винокурению), штуцера на кламп из китая. Еще можно приладить хомут от бочки евробарабан 48 литров

Но на 25л кастрюлю он немного больше диаметром поэтому придется приложить руки.

Хорошему человеку пиво кружит голову, а плохому пучит живот *DRINK*

8

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Забыл упомянуть, может кому-то поможет с выбором конструкции колонны (с вертикальным или наклонным дефлегматором). Высота головы колонны получилась от клампа до трубок ТСА и воды примерно 36 см

Я думаю при желании с подводимой мощностью как у меня, высоту можно уменьшить еще на несколько см

Хорошему человеку пиво кружит голову, а плохому пучит живот *DRINK*

9

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Dmitry пишет:

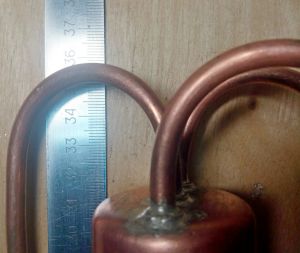

Высота головы колонны получилась от клампа до трубок ТСА и воды примерно 36 см
Я думаю при желании, высоту можно уменьшить еще на несколько см

Так выводы трубок сделать не вверх, а в стороны - вот и будет меньше.  *YES*

10 (2017-03-20 21:42:24 отредактировано Dmitry)

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Первый блин или все по плану
На выходных удалось запустить колонну, с приходом весны катастрофически не хватает времени.
Итак забегая вперед скажу что не все было ожидаемо но ни каких чудес не произошло (96.6% спирта я не увидел но такой задачи и не стояло), руки чесались поскорей запустить колонну, посчупать так сказать.

Колонна вела себя предсказуемо и самое главное стабильно (после моей БК, это сильно порадовало).
Исходные данные:
СС – головохвосты, самогон и пр. 6л 39%
Насадка – мочалки из нержи (типа чистюля) 150см
Индукционная плитка 2kW
Разогрев на 2kW, водичка еле журчит, как температура поднялась убавил мощность на 1kW. Настроил воду на 55ºС, стабилизировал колонну, дал поработать колонне на себя минуть 20-25, температура по пару и на 2/3

Уровень флегмы в трубке возврата чуть меньше 1/3

Начал отбор голов, примерно капля в сек., отобрав процентов 7-8 от планируемых 10, по запаху спирт, АСП-3 показал 95%. В TempControl начали “отваливаться” датчики tº, то по очереди то как попало, примерно раз в 2мин. Добрал головы до оставшихся 10%. Перекрыл кран отбора добавил постепенно мощность до 1.6 kW, температура подросла. Начал отбор тела (датчики так же “отваливаются”) примерно 750мл/час АСП-3 показал 94/5%. Запустил Temp.Keeper

в нем по началу было все стабильно а минут через 20 начал “отваливаться” датчик на 2/3, перестал обращать внимание.
Уровень флегмы в трубке возврата примерно 1/3.
Стал пробовать разные режимы, искать предзахлеб, увеличивал мощность, уменьшал и увеличивал отбор так и не удалось захлебнуть или как-то приблизиться к этому режиму.

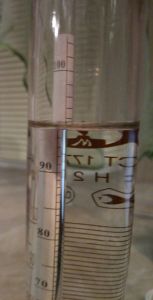

АСП-3 показывал 94-95%,

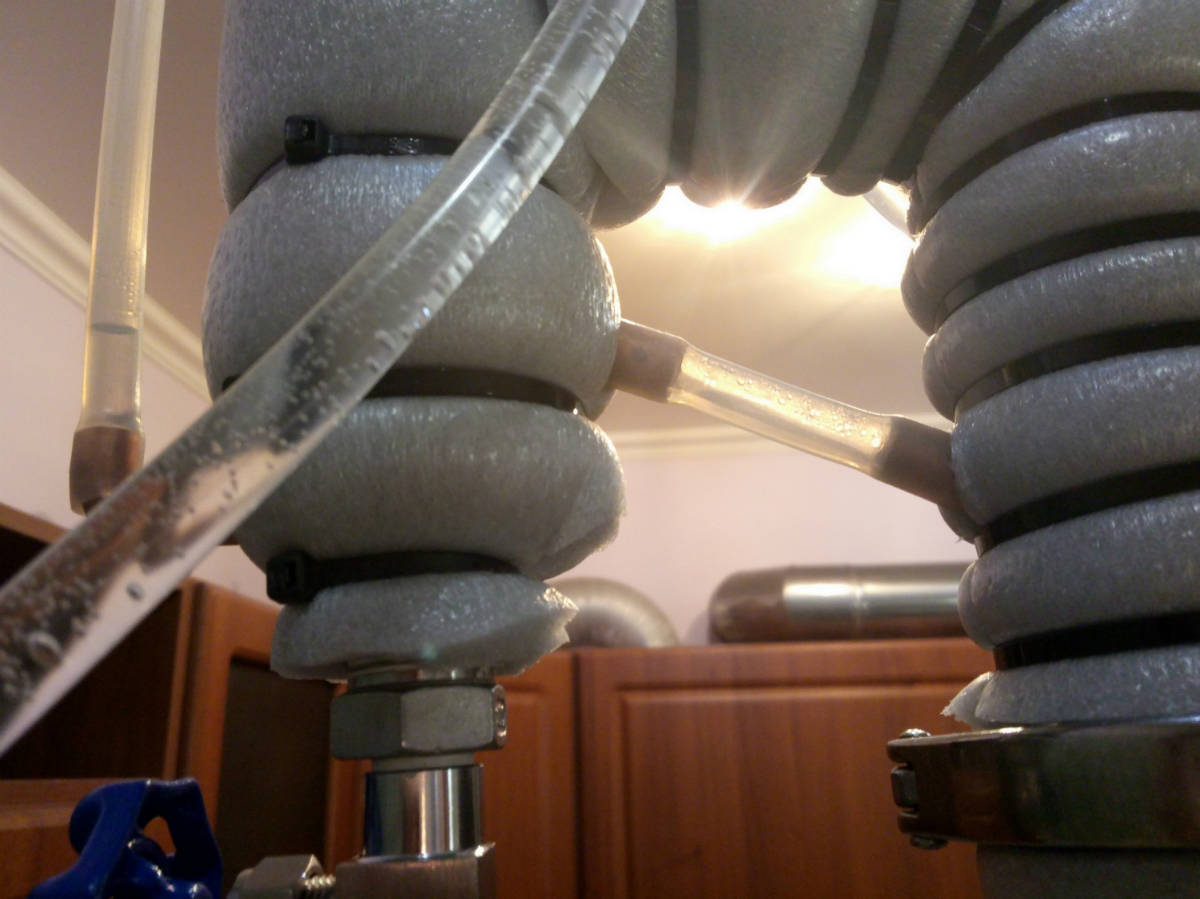

увидел как колонна “плюется”, когда tº воды на выходе поднялась выше 65ºС в верху трубки соединяющей ТСА и гидроуровень стали появляться мелкие капельки и стекать вниз.
Таким образом удалось отобрать 1.7л потом на 2/3 начала расти температура

Открыл кран отбора на полную слил 600-650мл и выключил колонну.
Итог:
Программа минимум выполнена, запуск и промывка колонны.
Ходовые испытания показали что необходимо будет пошаманить с насадкой и подстроиться под индукцию.

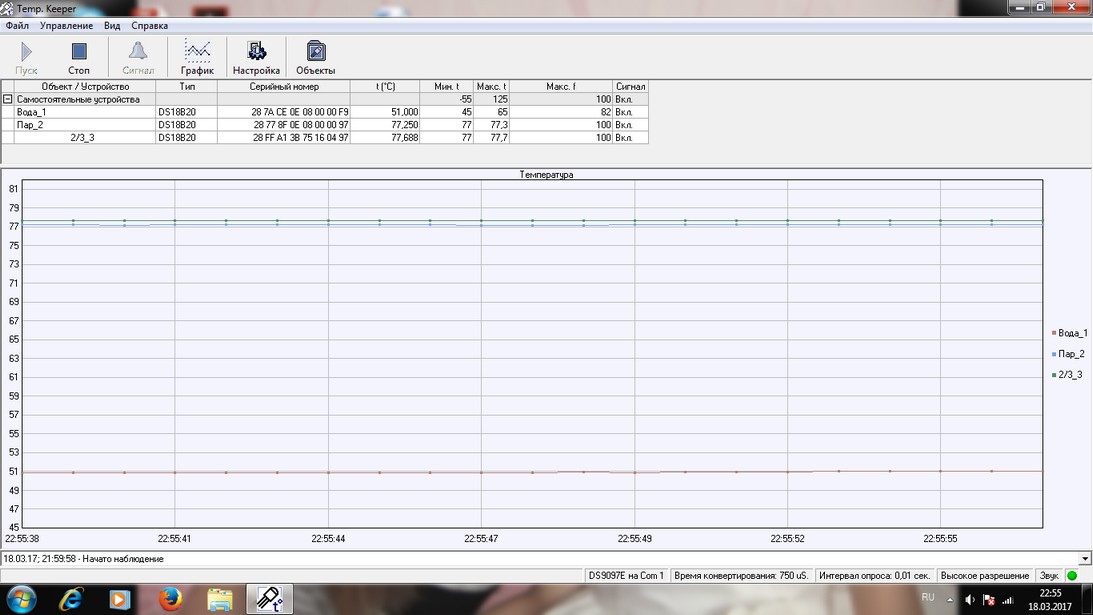

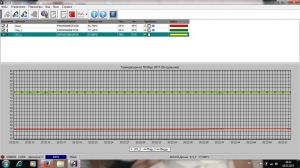

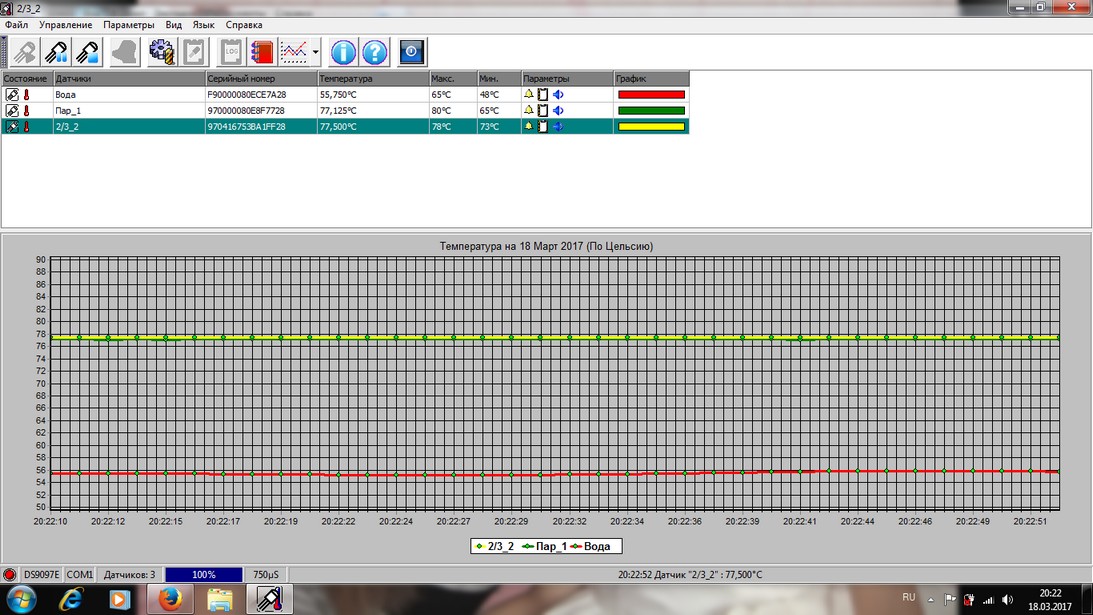

Разобраться с контролем tº, кто виноват ПО или датчики. Странно хотя когда спаял USB 1-wire термометр, тестировал больше 2-х недель на разных компах на разных ОС в разных программах, датчики вели себя нормально ничего не отваливалось, единственно TempControl периодически закрывался с ошибкой (где-то раз в час).

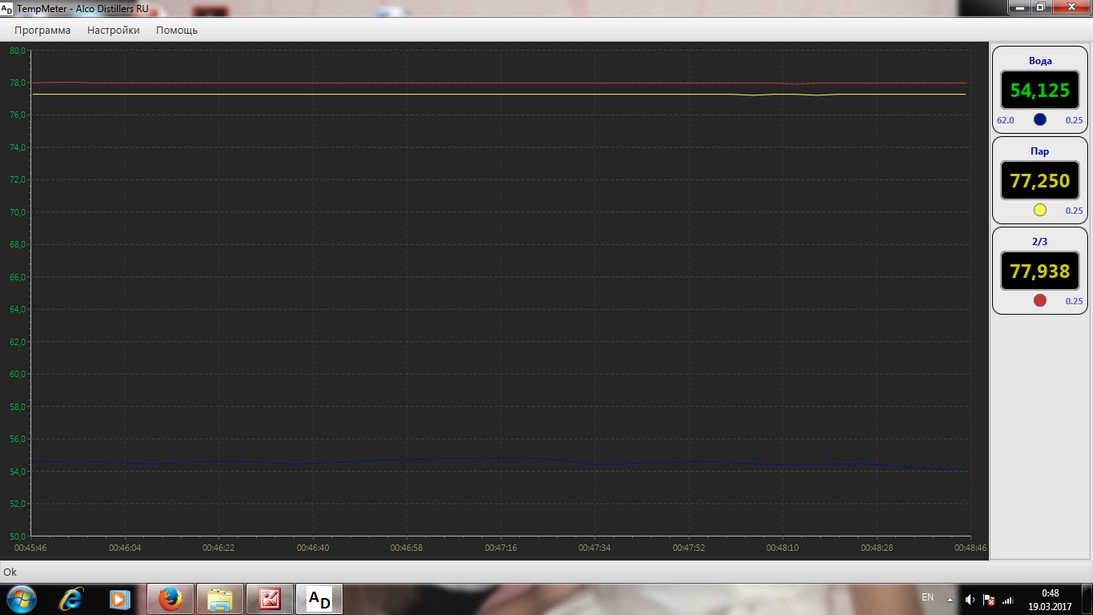

Да и еще запускал TempMeter она оказалась самой стабильной.


TO BE CONTINUED……

Хорошему человеку пиво кружит голову, а плохому пучит живот *DRINK*

11

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Dmitry пишет:

TempMeter она оказалась самой стабильной

Она стабильней всех работает. Проблема не в датчиках, а в тех программах, там все заточено на старые драйвера и при малейшей помехе программы падают. 1-wire протокол от помех практически не защищен.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Персональные приватные консультации возможны только в случае пожертвования на развитие проекта. Все бесплатные консультации только в публичных темах.

12

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Иван пишет:

Она стабильней всех работает

Она понравилась больше остальных, все удобно и понятно, главное стабильно работает.

Хорошему человеку пиво кружит голову, а плохому пучит живот *DRINK*

13

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Иван пишет:

Она стабильней всех работает

Dmitry пишет:

Она понравилась больше остальных

100% ! респект и уважуха разработчику!

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

14

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Иван пишет:

Она стабильней всех работает

А где её, замечательную, найти?

15

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Gerundey, ждать официального выхода, это только  тестовая версия.
Пока что предлагаю перейти на родную максимовскую, она вроде тоже стабильно работает.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Персональные приватные консультации возможны только в случае пожертвования на развитие проекта. Все бесплатные консультации только в публичных темах.

16 (2017-03-21 23:05:25 отредактировано babis303)

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Dmitry пишет:

Разобраться с контролем tº, кто виноват ПО или датчики

убери тройник и соедини пайкой датчики такая же беда была у меня хотелось быстросъёмные сделать,а в конце пришлось всё спаять.сейчас если и вылетает то раз в 20-30 мин и то на доли сек и сразу же восстанавливается сам

17

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

babis303 пишет:

убери тройник и соедини пайкой датчики

Дело в том что датчики глючили в TempControl и Temp.Keeper.

В TempMeter все работало ровно часа полтора и ни чего не отваливалось, поэтому согласен с Иван Николаевичем

Иван пишет:

Она стабильней всех работает. Проблема не в датчиках, а в тех программах, там все заточено на старые драйвера и при малейшей помехе программы падают. 1-wire протокол от помех практически не защищен.

Хорошему человеку пиво кружит голову, а плохому пучит живот *DRINK*

18

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

А у меня на Win10 64x в TempKeeper датчики ещё ни разу не отваливались. Даже грешить на неё не могу.

ех ГорыныЧ
РК медь 35/1000&1500, 2КВт
Arduino от d.styler

19

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

ГорыныЧ пишет:

А у меня на Win10 64x в TempKeeper датчики ещё ни разу не отваливались

Второй год на нетбуке Вин ХР с темпкипером работает без проблем. Иногда датчики разрешение сами по себе сбрасывают, от этого ошибки в программе бывают. Ставлю разрешение в родной ихней проге и темпкипере  всё работает нормально. Не отваливается.

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

20

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

ГорыныЧ пишет:

А у меня на Win10 64x в TempKeeper датчики ещё ни разу не отваливались

Фортуна пишет:

Второй год на нетбуке Вин ХР с темпкипером работает без проблем

У меня на ноуте Win7x32 в тестовом режиме с темпкипером проблем не было, причем по несколько суток работал без глюков. А в рабочем режиме датчик на 2/3 на доли секунды отваливается примерно раз в 2-3 минуты. Может индукционка дает какие то наводки, помехи. Проведу пару опытов на досуге @=

Хорошему человеку пиво кружит голову, а плохому пучит живот *DRINK*

21 (2017-04-29 14:08:49 отредактировано Dmitry)

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

В ожидании куба для РК…..

Приветствую ВСЕХ!
Заказал куб в конторе которая упоминалась на просторах форума, по отзывам вроде нормальные ребята(территориально находятся в Москве). Куб уже должен был давно приехать, но при отправке производитель догляделся что отверстие горловины сделали не того диаметра. Оставили на переделку на днях должен приехать.
В ожидании куба решил сделать регулятор напряжения для тэна, вот что получилось:
В качестве регулятора китайская железяка рассчитанная якобы на 4 кВт заказывал на али, показометр напряжения там же. АВДТ покупал по месту



Собрал на «коленке», вроде регулирует но радиатор сильно греется, так же на вольтметре сильно до обугливания греется резистор. Испытуемый: чайник на 2 кВт.
Что бы на вольтметре не грелся резистор переделал цепь питания как советуют в этой теме Доработка электронного вольтметра для работы с регулятором напряжения резистор перестал греться. Очередное большое СПАСИБО автору идеи al Александру.
Для корпуса взял «дохлый» БП от компа, при помощи друга и «дремеля» вырезали необходимые отверстия



Собрал все, кулер подключил от 7 вольтового БП что был под рукой закрепил его на стенке БП с помощью термоклея. С кулером радиатор слегка теплый






                                  Испытания на чайнике прошли успешно, посмотрим как покажет себя в реальной работе.

Хорошему человеку пиво кружит голову, а плохому пучит живот *DRINK*

22

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Dmitry пишет:

В качестве регулятора китайская железяка рассчитанная якобы на 4 кВт заказывал на али

Помучался я с такой железякой, и купил РМ-2. На ней напряжение скачет вместе с напряжением сети. Сеть 220, железяка 180, сеть 215 железяка 175 или около того, танцы одним словом.

Справедливость проявляется в воздаянии каждому по его заслугам.
Цицерон

23

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Dmitry, можно ещё «долларовый» термостат поставить, термодатчик которого ставится в радиатор симистора и кулер подключается через его релюшку,  чтобы постоянно не гудело.
Цена вопроса копейки и можно температуру радиатора регулировать. Я так сделал и мне нравится, но это ни на что не влияет, может даже и лишние, но не шумит постоянно.

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

24

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Dmitry пишет:

Кран узла отбора:
Заказывал у китайцев

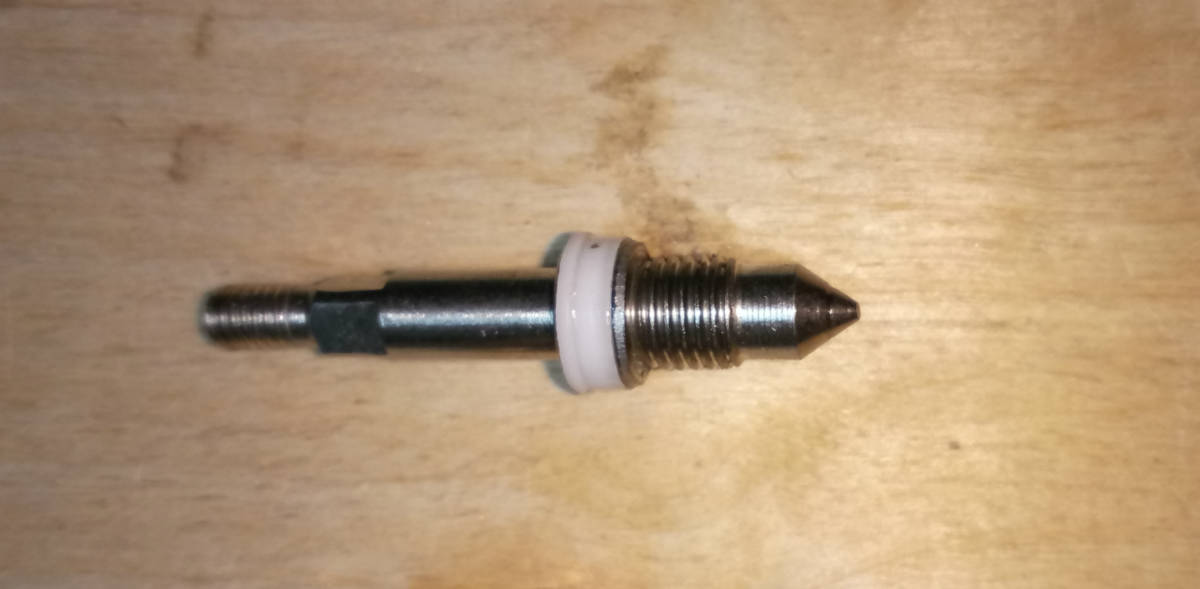

Игла тоже из нержавейки? Прокладка фторопласт? Ссылку на производителя можно?

25

Re: РК 42/1700 с вертикальным дефлегматором и двухрядным димротом

Толян пишет:

Помучался я с такой железякой, и купил РМ-2

Да РМ-2 хорошо регулирует и цена на нее хорошая, но собрал из того что было. РМ-ка в планах (финансовых) на будущее.

Alex.bcn пишет:

можно ещё «долларовый» термостат поставить

Если будет напрягать шум от кулера, так и сделаю. Хотя он от 7-ми вольт намного медленнее вращается.

KEE пишет:

Игла тоже из нержавейки? Прокладка фторопласт?

Да, все нержовое и фторопластовое, ссылку сейчас найду кину в приват.

Хорошему человеку пиво кружит голову, а плохому пучит живот *DRINK*
