можете и не ставить его. В принципе он и не нужен. Вы же будете на нем гнать СС , а там и необязательно.

Вчера пришла другая идея :

Это что за место?
В начале темы есть фотка, где термометр изначально стоял.

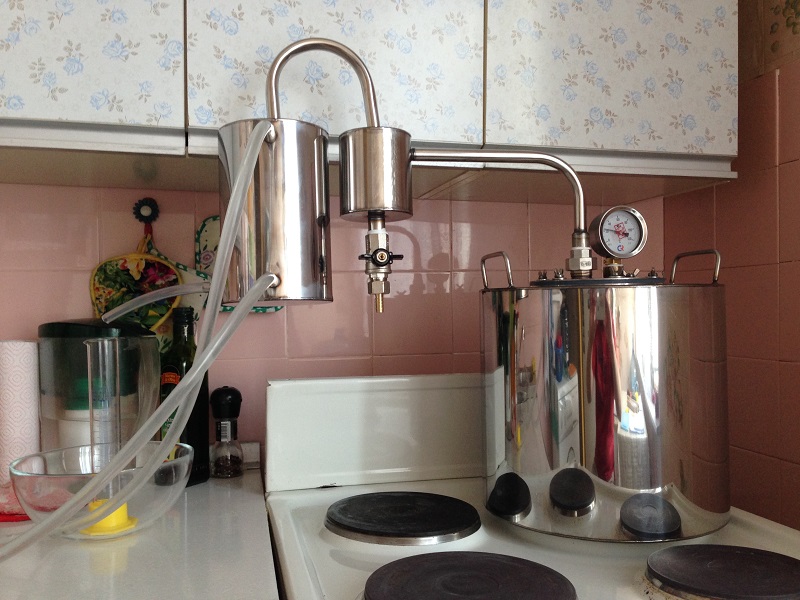

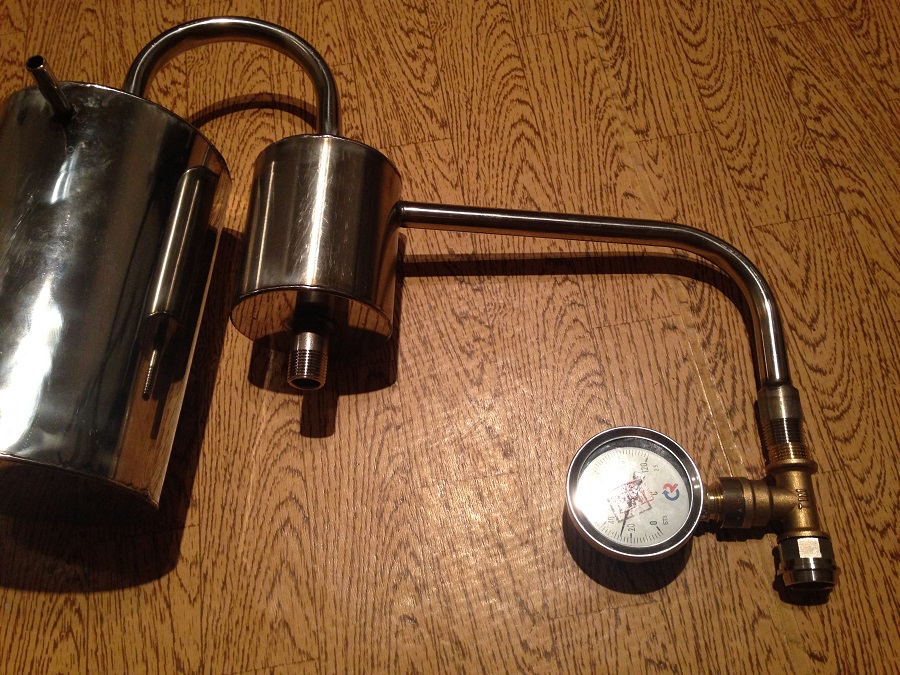

Т.к. аппарат будет простым дистилятором - оставим термометр практически на месте без лишних трат.

Так уже другое дело... сойдет, всеравно из этого гиперболоида не стрелять... сырец же  будет.

Как и говорилось уже ранее, покупной аппарат будет обычным дистиллятором для перегонки браги в спирт-сырец и перегонять уже его (СС) буду с помощью построенной ректификационной колонны.

Комплектующие  для РК покупал на рынке, поэтому местами ценник завышен. Теперь уже знаю, что и где взять подешевле.
Медная труба 35 мм, 2 метра               -  1500р.
Угол 35 мм 90град., 2 шт.            - 700р.
Тройник 35мм, 1 шт.                -  550р.
Медная труба 28 мм, 1 метр            - 550р.
Медная труба
ACR TALOS 1/4" HALCOR, упак. 15 метров    - 1100р.
Муфта 35 мм => 28 мм, 2 шт.            - 400р.
Заглушка 28 мм, 3 шт.                - 230р.
Медная труба 10 мм, 2 метра            - 300р.
Муфта 28 мм => 22 мм, 1 шт.            - 150р.
Переходник для узла отбора на 1/4"    - 100р.
Заглушка 1/2 "                    - 40р.
Заглушка 1"                        - 80р.
Ниппель 1" для крышки куба            - 200р.
Муфта 35 мм => 1" внутр, 2 шт.        - 400р.
Муфта 35 мм => 1" внешн, 1 шт.        - 170р.
Хомуты для крепления холодильника    - 160р.
Переходник аэратор => 1/2" на охлаждение    - 100р.
Штуцер 1/2" на охлаждение            - 30р.
Кран 1/2" для подачи воды с плавн регулир.    - 200р.
Кран 1/4 для отбора                - 150р.
Силиконовая подставка                - 80р.
Термометр электронный             - 135р.
Шланг силиконовый 10 мм, 8 метров    - 200р.
Шланг силиконовый 6мм, 4 метра        - 150р.
Утеплитель 2 метра                - 32р.
Мочалки 7 шт.                            - 135р.
Соединительная гайка М8            - 30р.
ИТОГО                        - 7870р.

Комплектующие для модернизации дистиллятора:
Шаровый кран на сухопарник        - 280р.
Штуцер на сухопарник                - 50р.
Тройник 1/2 "                            - 90р.
Бочонок 1/2" 1см                    - 40р.
Муфта 1/2" внутр                    - 30р.
ИТОГО                                - 490р.

Инструменты:
Чистое олово, 100 гр.                - 800р.
Паяльная кислота                    - 120р.
Труборез                                - 550р.
Фум-лента, 2 шт.                    - 100р.
Кусок трубы 22 мм                    - 100р.
Паяльник и промышленный фен были в наличии
ИТОГО                        - 1670р.

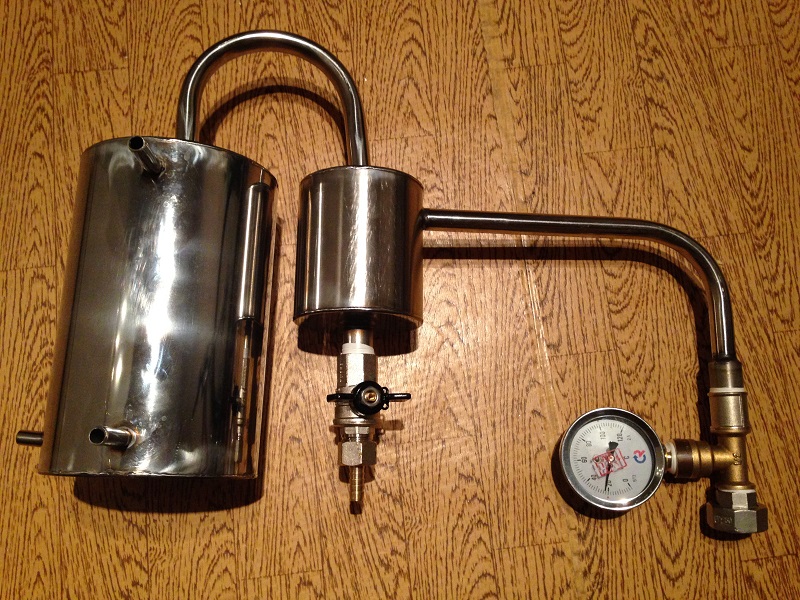

В крышке куба изначально было устроено крепление термометра (резьба 1/2").

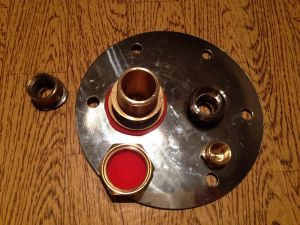

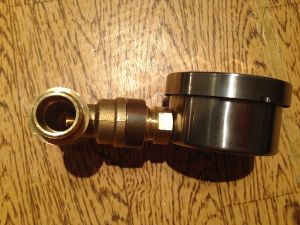

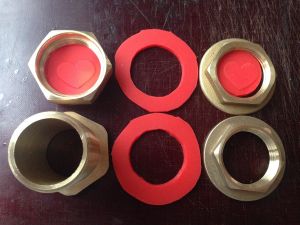

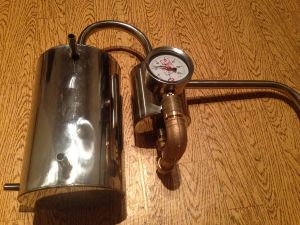

Коронкой диаметром 35 мм было вырезано отверстие и с помощью ниппеля на 1” устроено крепление новой колонны. Прокладки вырезаны из силиконовой подставки под горячее. При перегоне СС данный выход глушится. Термометр перенесен на основание дистиллятора  с помощью тройника на 1/2”. В сухопарник вместо заглушки вкручен шаровый кран на 1/2” с установленным штуцером.

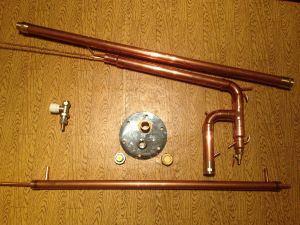

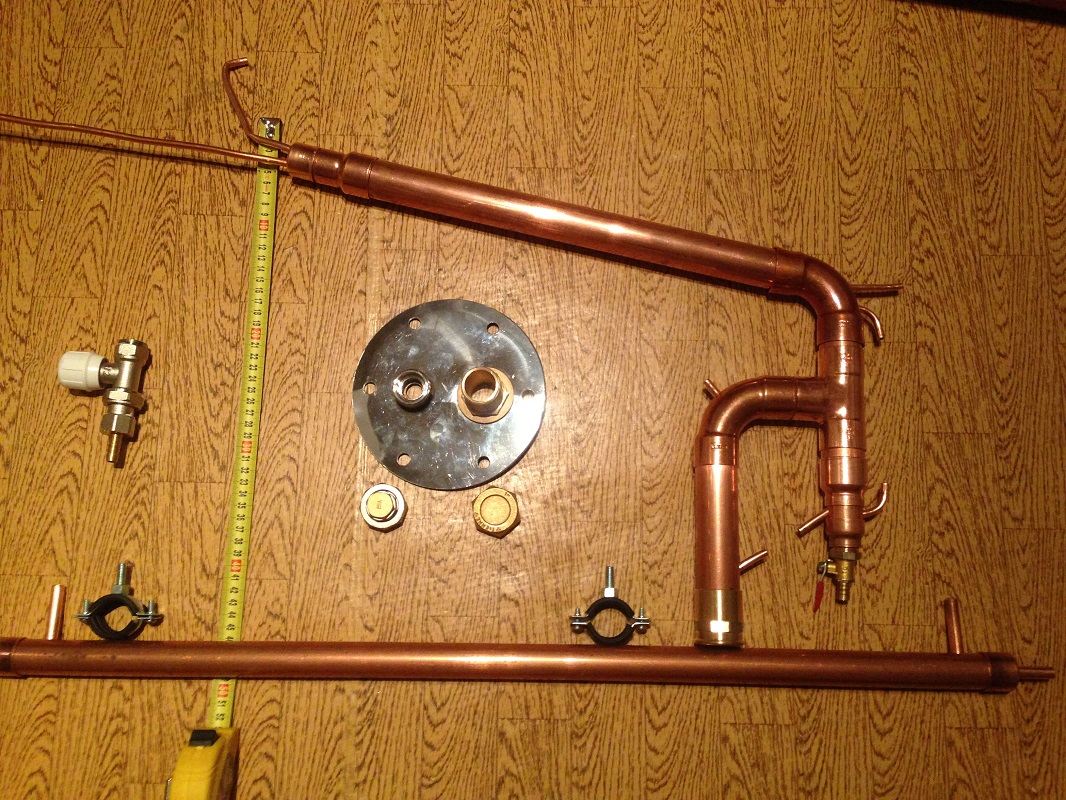

Царга: разъемная, из медной трубы диаметром 35мм. Насадка будет пока из мочалки. Крепление к кубу с помощью латунной муфты на 1”. Сверху одену утеплитель и затяну стяжками длиной 300 мм. Общая длина царги (от куба до угла)  – 116 см.

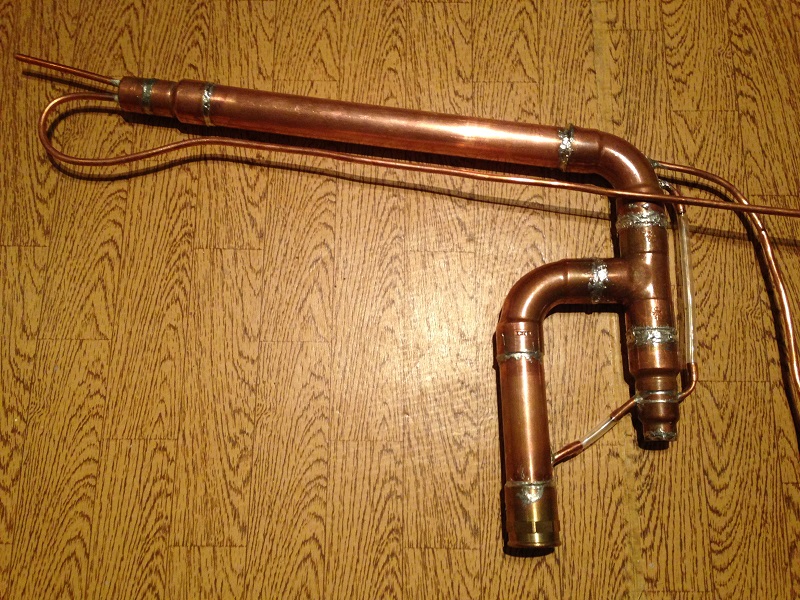

Дефлегматор: устроен из трубы диаметром 35 мм и длиной 35 см. Нагреваем угол и пользуясь трубами, как рычагами, выгибаем его. Внутри змеевик из медной трубки диаметром 6 мм и длиной 3 метра, намотанной на трубу 22 мм: 36 витков / длина в намотке - 30 см (эти данные именно для такой трубки, как у меня!!!). Вход охлаждения  - слева, выход – справа (впаян в уголок). Выход в атмосферу через 6 мм трубку.

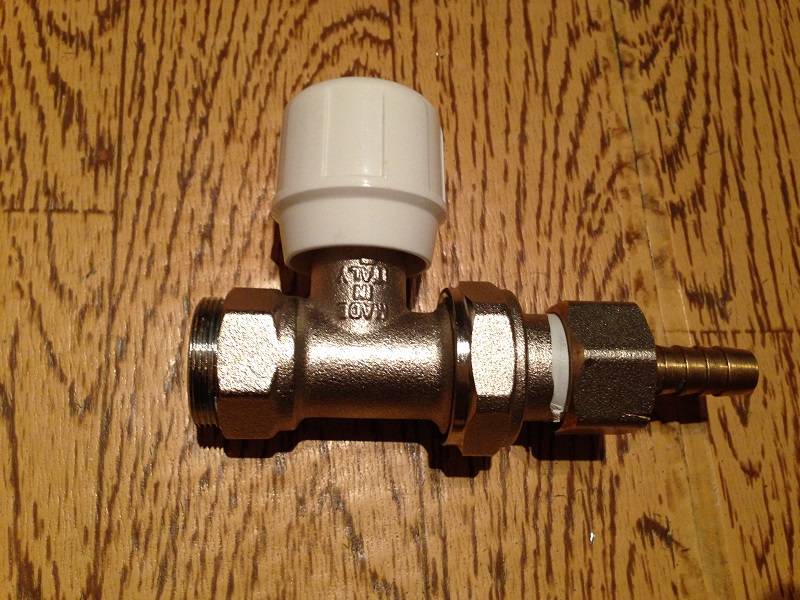

Подача воды для охлаждения: кран от батареи отопления для плавной регулировки + переходник от аэратора на 1/2” + штуцер 1/2” с выходом на 10 мм шланг.

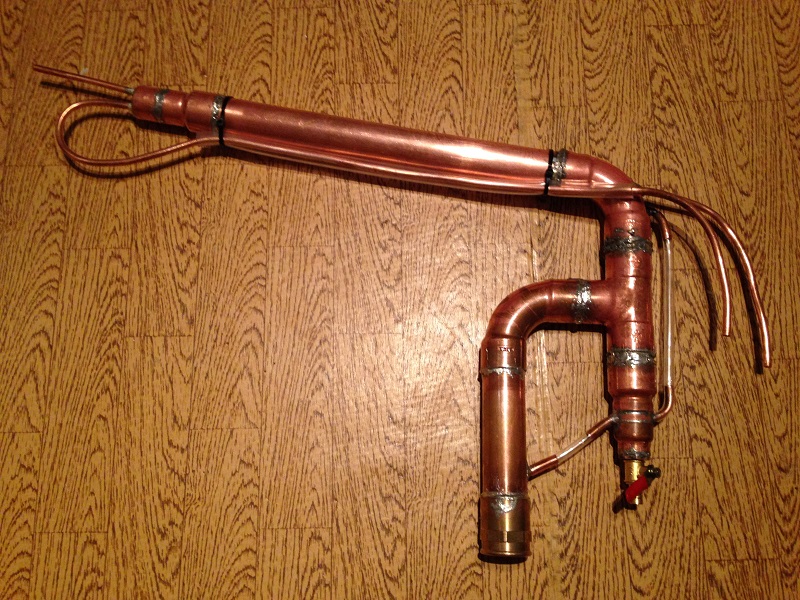

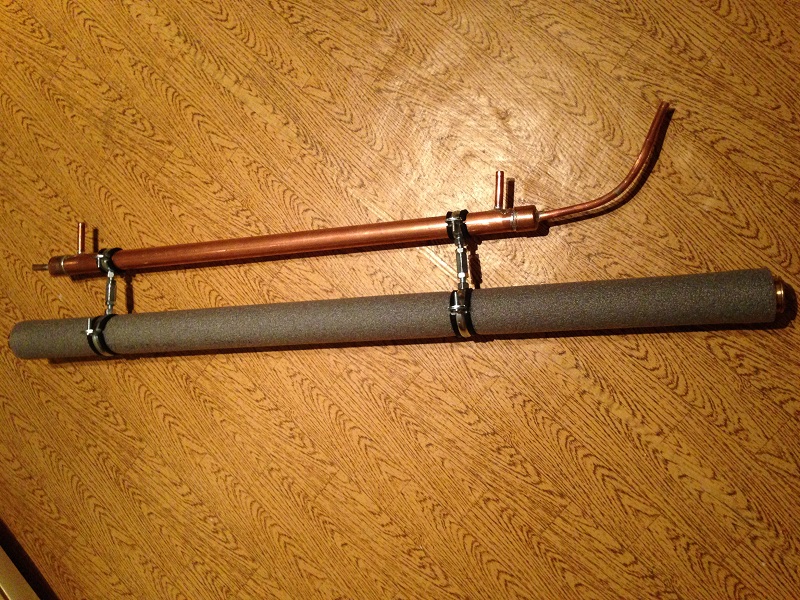

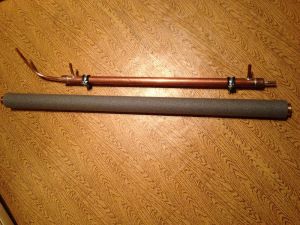

Холодильник: прямоточный, из медной трубы диаметром 28 мм и длиной 70 см. Продукт идёт по 10 мм медной трубе. Подача и выход воды – через штуцеры из 10 мм трубки. Крепление к царге будет осуществляться с помощью хомутов 3/4 и 11/2, соединенных между собой с помощью соединительной гайки М8.

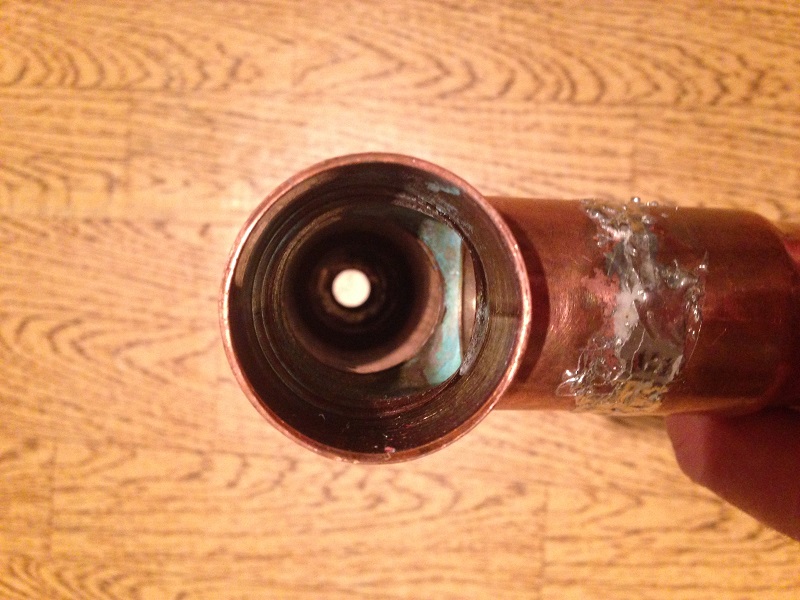

Узел возврата: из 6 мм трубки, впаян под наклоном на высоте 15 мм от узла отбора + натянут силиконовый шланг диаметром 6мм. В царгу узел возврата впаян так, чтобы флегма стекала в середину трубы.

Узел отбора: впаян через переходник на 1/4”.
Заказал игольчатый кран RBS/2 499/2 М 1/4" GAV 36376
Он будет соединяться с холодильником с помощью 10 мм силиконового шланга.

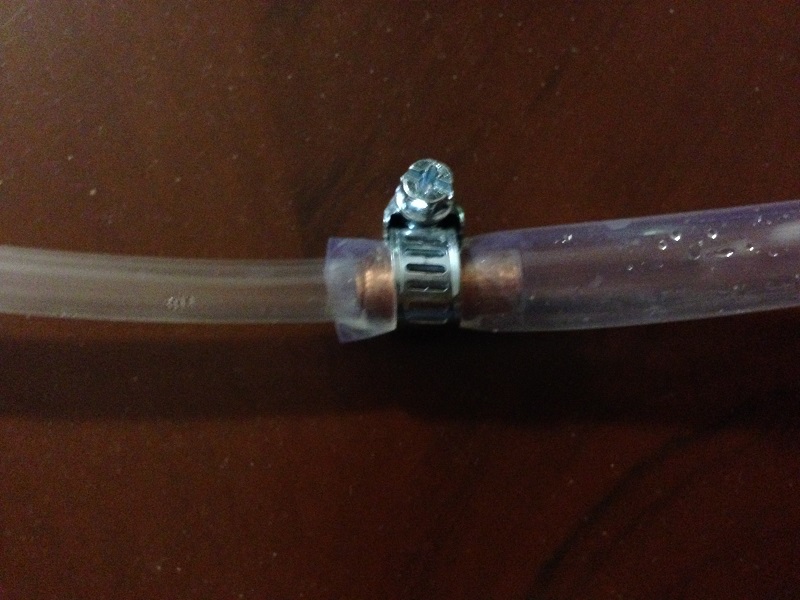

Уровень: трубка 6 мм впаяна между узлом отбора и дефлегматором. На трубку натянут силиконовый шланг 6 мм.

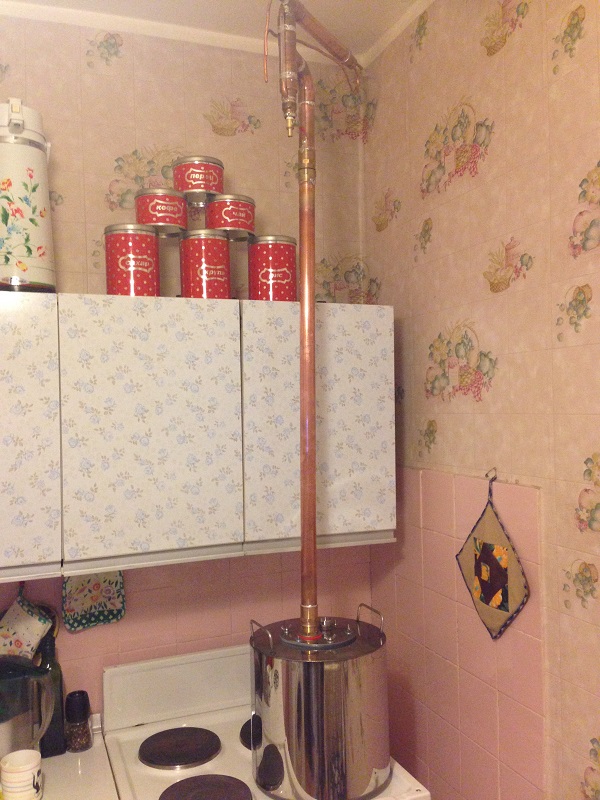

Общая высота колонны – 137 см
Общий вес колонны – 4 кг

Изначально планировал общую высоту колонны 150 см, поэтому думаю удлинить царгу с помощью латунных фитингов (просто они уже есть у меня):


Так как флюсовал с помощью паяльной кислоты, то чтобы труба не позеленела, места пайки обрабатываем содой: Таблица соответствия флюсов и металлов

з.ы. фото ещё добавлю: в 2 часа ночи закончил паять, не до фоток было.
з.ы.з.ы. термометр пока в пути из Китая

Да, американку я пока не планировал.
Поэтому даже у Геннадия спрашивал, зачем она у него стоит: Колонна с отрицательным углом фото постройки

У меня крышка крутится и её можно к баку прикрутить как угодно. Поэтому планировал всё собирать, прикручивать крышку и потом уже монтировать на бак.

Буду промывать колонну - посмотрю тогда. Если будет неудобно, докуплю американку конечно же.

В принципе согласен. Собрали, все поставили на бак, закрутили.
Но если крышка не подвижная, как на молочном бидоне
или как у меня на резьбе, то ОДНОЗНАЧНО американка. Или быстрый зажим, как то обсуждалось.
Поставили колонну - закрутили.

Аркадий, у меня обычные потолки - 2,64 м

Поэтому, общая высота колонны – 137 см

Тогда только бак с ТЭНами на пол ставить.
