Тема: Доработка электронного вольтметра для работы с регулятором напряжения

Доработка электронного вольтметра YB27A для работы с регулятором напряжения.

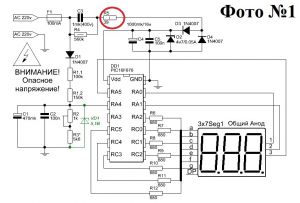

Как уже обсуждалось ранее в теме Регуляторы мощности для ТЭНов многие цифровые вольтметры, которые мы используем для контроля напряжения на ТЭНах, имеют безтрансформаторную схему питания с RC-цепочкой, при подаче пониженного напряжения на которую начинает греться (и даже дымиться) одноваттный резистор (см. Фото №№1, 2, 3).

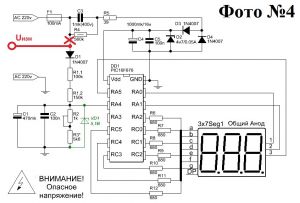

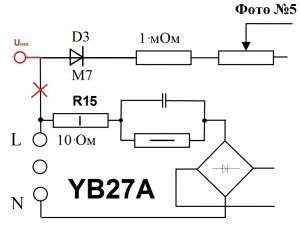

Решение проблемы было предложено al, Регуляторы мощности для ТЭНов - для устранения этого негативного явления необходимо разнести цепи питания и измерения вольтметров так, как приведено на схемах (см. Фото №№4, 5):

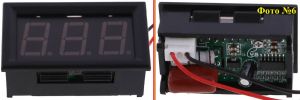

Приведу конкретный пример доработки своего электронного вольтметра YB27A, приобретённого на Али-Экспресс (см. Фото №6). Доработка очень простая в исполнении и занимает всего 15-20 минут.

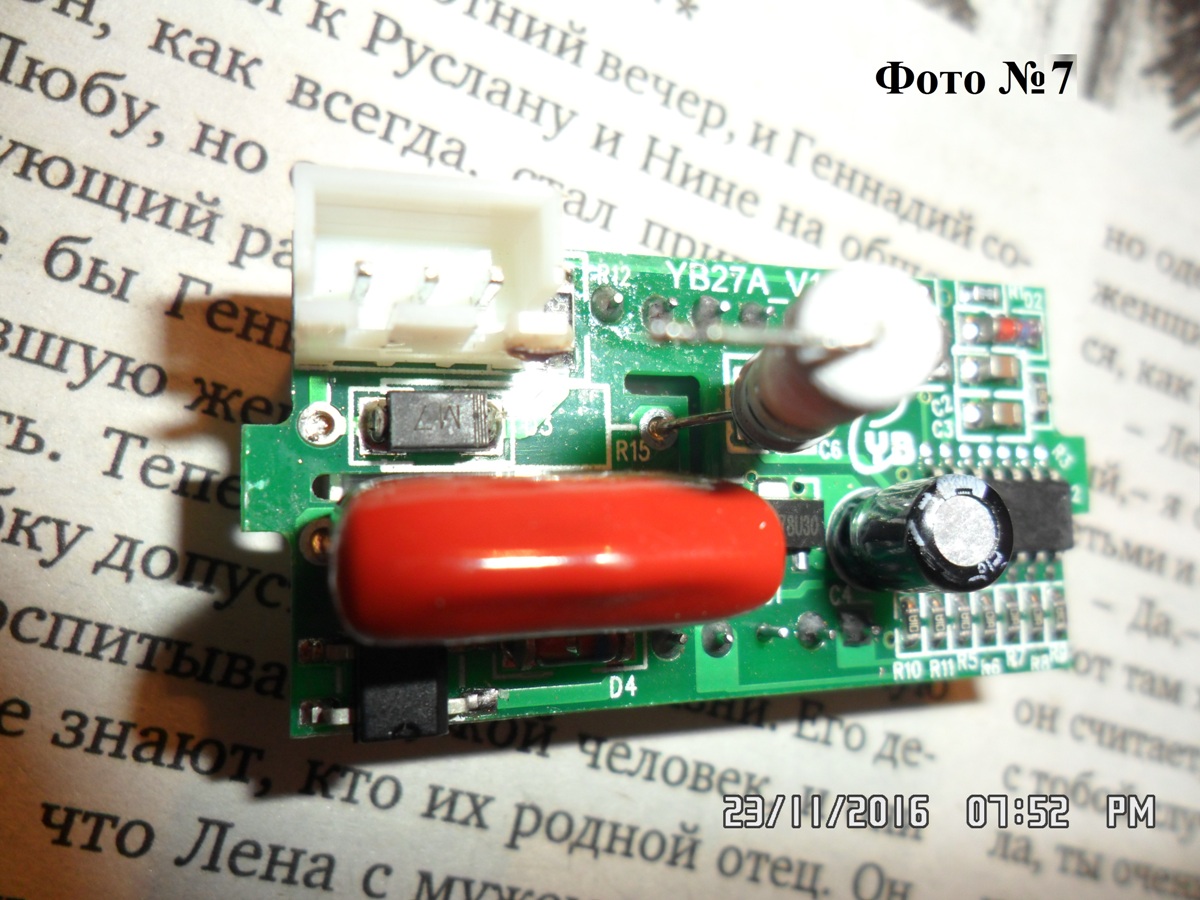

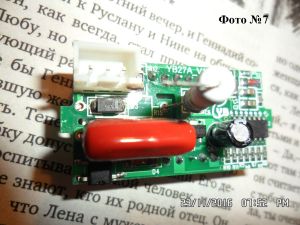

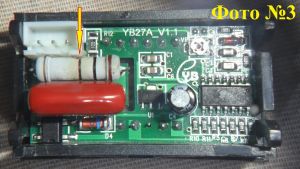

1. Аккуратно отгибаем боковые защёлки и вынимаем плату из корпуса вольтметра. Выпаиваем вывод одноваттного резистора, подключенный к входу вольтметра, от печатной платы (см. Фото №7).

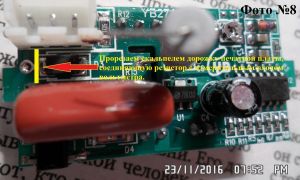

2. Прорезаем скальпелем дорожку печатной платы, соединяющую резистор с измерительным входом вольтметра (см. Фото №8).

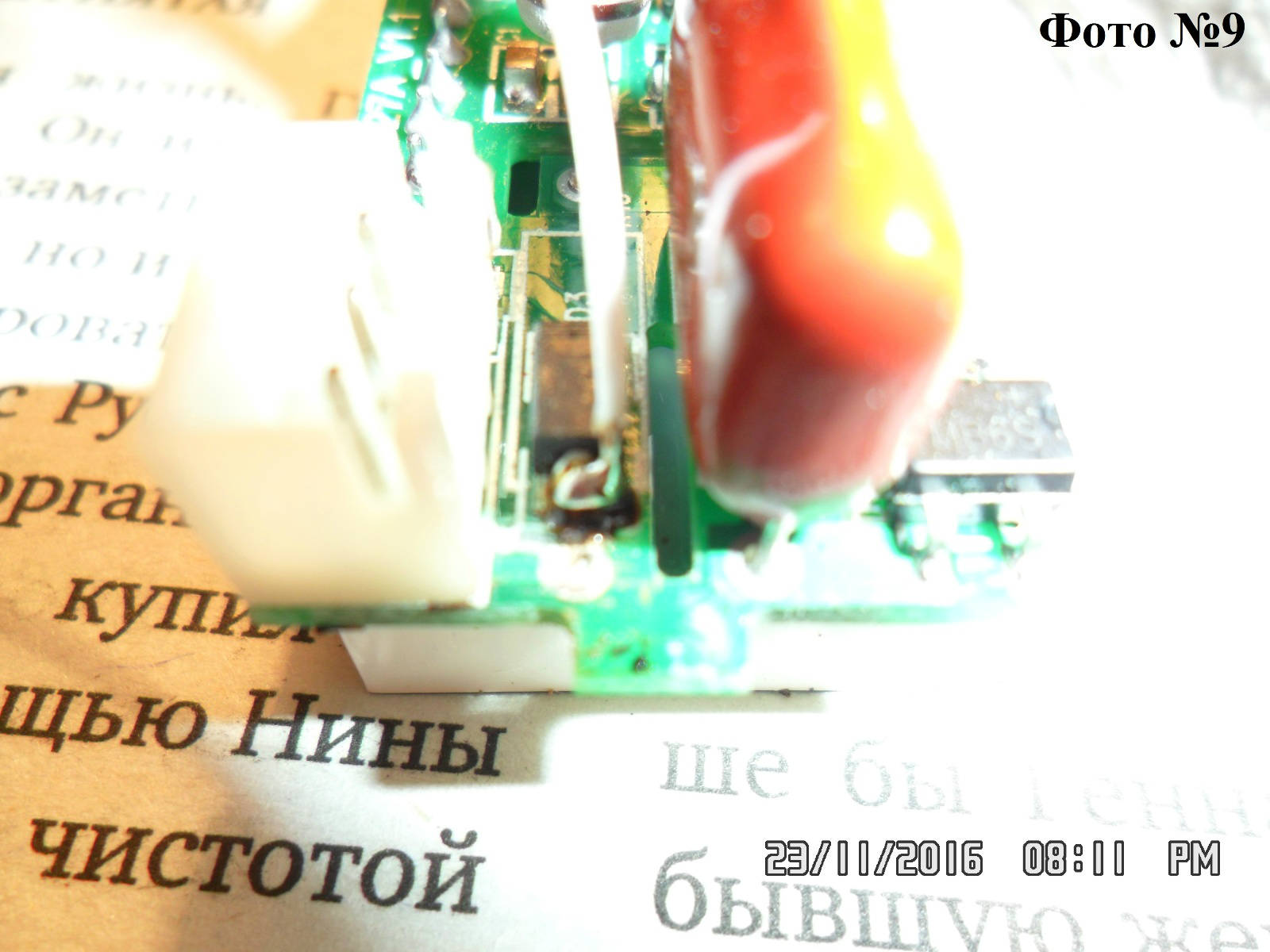

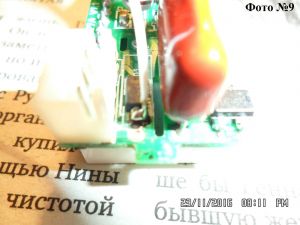

3. Припаиваем провод к аноду диода D3 (см. Фото №9).

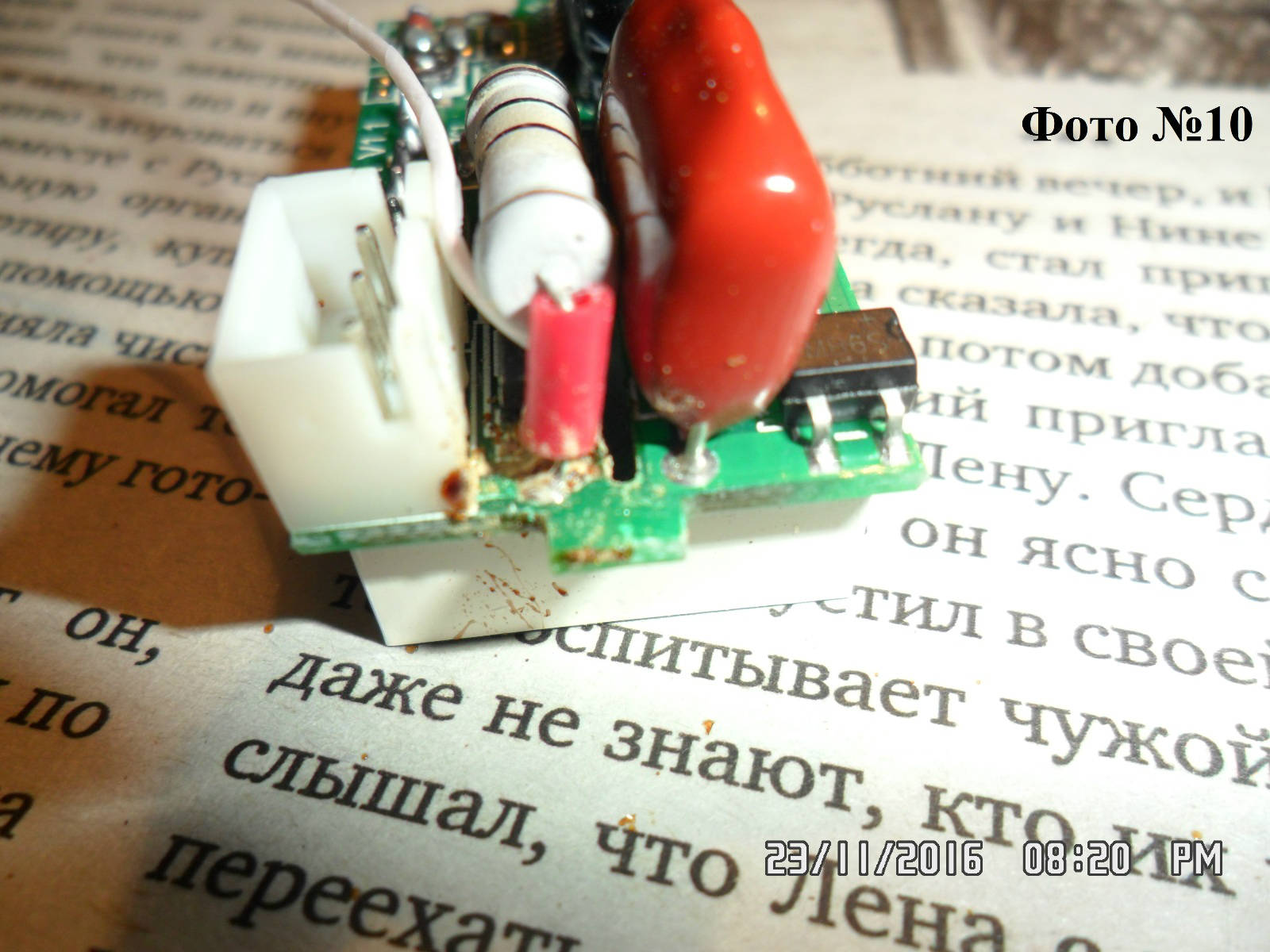

4. Припаиваем обратно вывод одноваттного резистора на печатную плату. Чтобы резистор не коротил с припаянным ранее проводом, желательно надеть на вывод резистора кусочек кембрика (см. Фото №10).

Отмываем места пайки от канифоли спиртом (или «головами»).

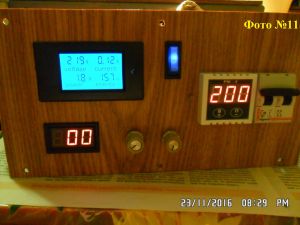

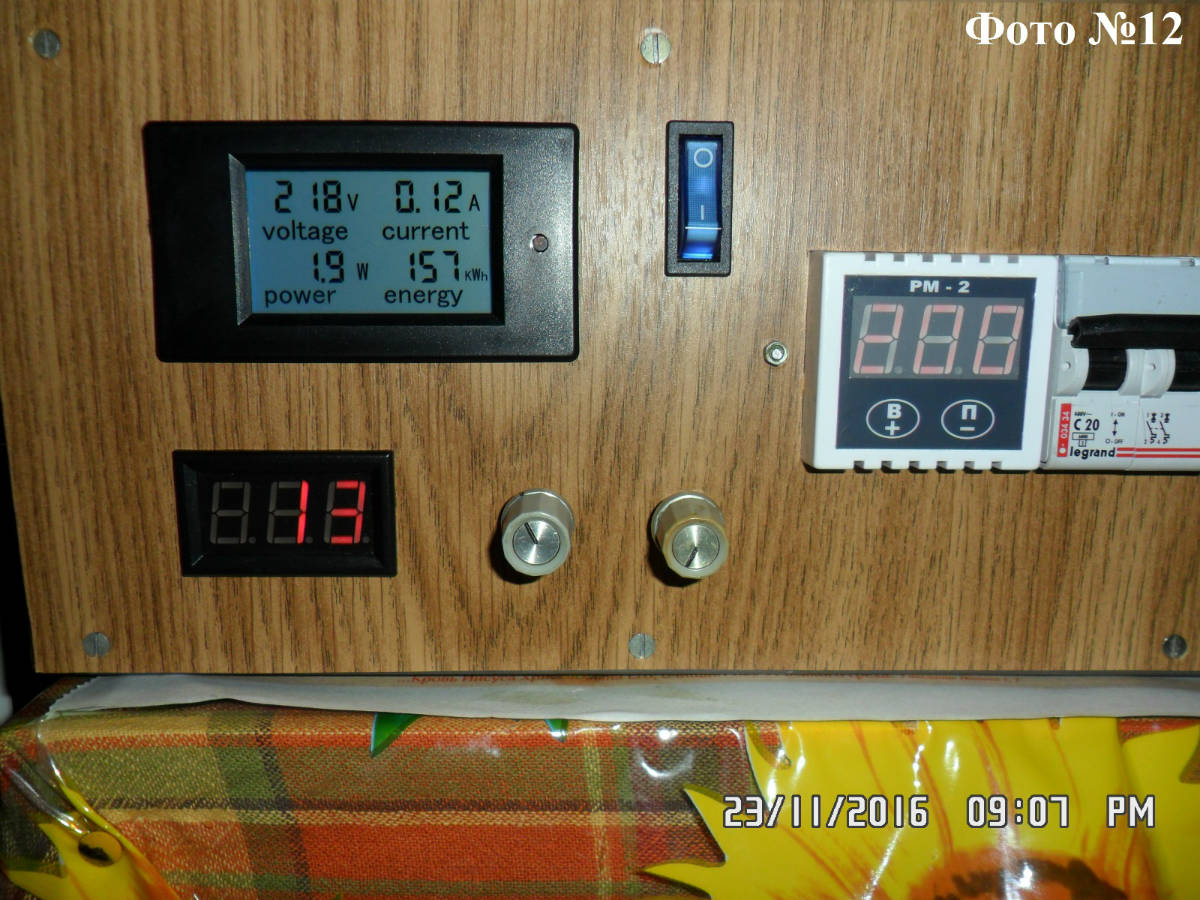

5. Вставляем плату в корпус вольтметра, а затем вольтметр в панель блока управления ТЭНами. Подключаем разъём вольтметра. Включаем в сеть блок управления ТЭНами и проверяем показания доработанного вольтметра. Показания должны быть «00», т.к. измерительная цепь вольтметра в данный момент отключена (см. Фото №11).



6. Подключаем измерительную цепь вольтметра (припаянный нами в п.3 проводок) к выходу регулятора напряжения. Присоединяем к блоку управления ТЭНАми нагрузку (в качестве нагрузки я использовал настольную 100-ваттную лампу) и проверяем работу вольтметра. Всё работает как часы! Результатом я доволен  (см. Фото №12)!

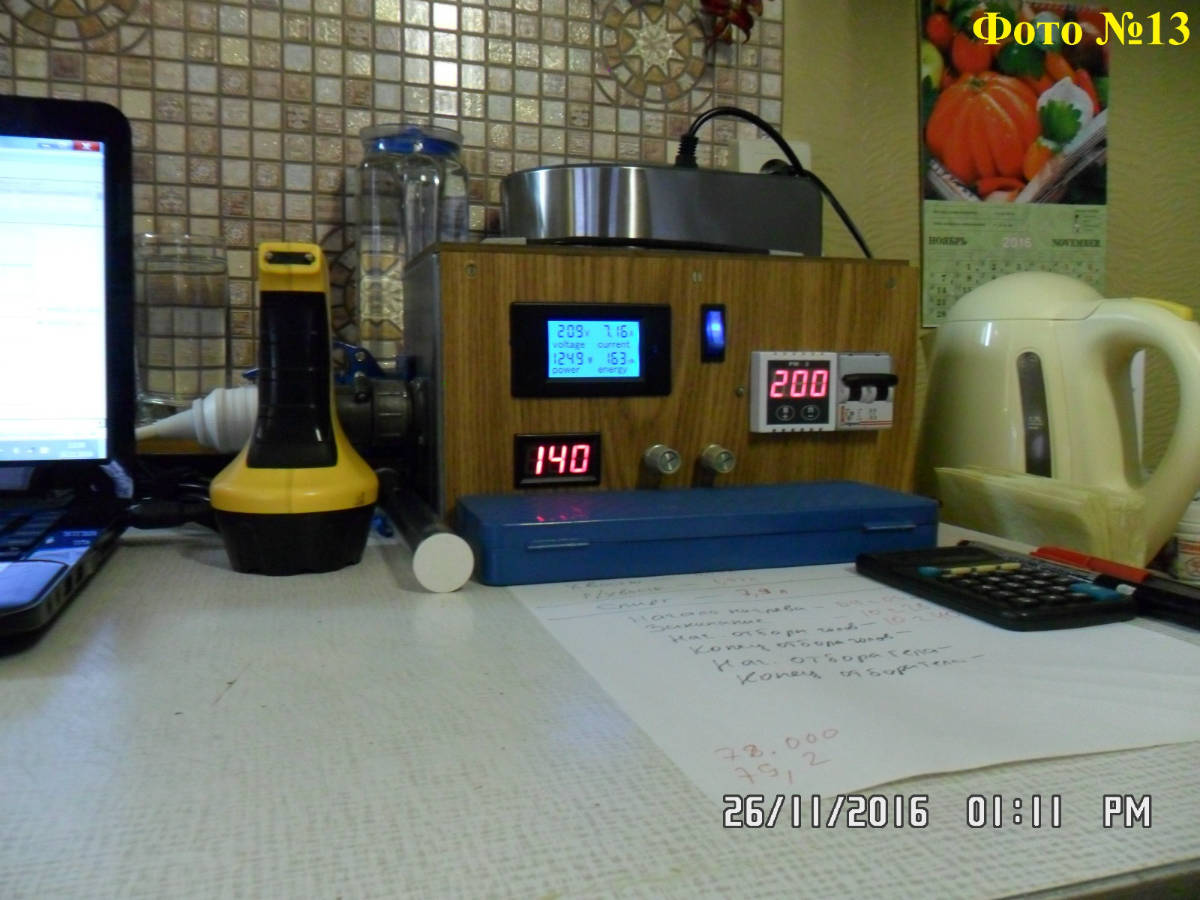

На выходных проверил всё в работе (см. Фото №13, на фото ректификация сахарного СС – отбор «голов»).

Ректификационная колонна своими руками (фотоотчёт)
Полуавтоматическая минипивоварня своими руками (фотоотчёт)

-------
ʁɔvʎнdǝвǝdǝu dиw — ɐwʎ ɔ vǝmоɔ dиw
Аркадий, Юрий, Иван, Denis.Malmalaev, Artem.SHitov, AlexLapkovsky, Дмитрий Васильев, devil-arz, Борис, Бах

2 Ответ от devil-arz

  • devil-arz
  • devil-arz
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

Проделал "операцию" по переделке данного вольтметра.
Есть огромный минус у этого индикатора, может только у моего экземпляра...
Точность измерения, чем ниже реальное напряжение после регулятора тем меньше значение на индикаторе, чуть ли не в два раза, а чем больше напряжение на выходе регулятора тем реальнее значение на индикаторе.
Подстроечный резистор изменяет напряжение порядка 2-5 вольт.
Вот как то так.

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

3 Ответ от Фортуна

  • Фортуна
  • Фортуна
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

devil-arz, Да, есть такая зависимость. Мне думается, индикатор тут не при чём. У меня стрелочник так же себя ведёт. При 186 на выходе РМ-2, показывает 150. При 205 на выходе РМ-2, показывает уже 200 и т.д.  *PARDON*

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

4 Ответ от 10delta

  • 10delta
  • 10delta
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

devil-arz ©:

Точность измерения, чем ниже реальное напряжение после регулятора тем меньше значение на индикаторе, чуть ли не в два раза, а чем больше напряжение на выходе регулятора тем реальнее значение на индикаторе.

Всё верно, синусоида то кастрированная  :)

Ректификационная колонна своими руками (фотоотчёт)
Полуавтоматическая минипивоварня своими руками (фотоотчёт)

-------
ʁɔvʎнdǝвǝdǝu dиw — ɐwʎ ɔ vǝmоɔ dиw

5 Ответ от devil-arz

  • devil-arz
  • devil-arz
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

Николай (Фортуна), на моём регуляторе установлен другой индикатор, он конечно тоже не эталон но не в два раза врёт, при низком напряжении максимум 10 вольт.

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

6 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

devil-arz, я когда первый раз писАл про этот девайс, говорил, что это некий индикатор. Говорить о точности измерений нельзя. На самом деле это ориентир для работы, чтобы режимы ловить.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

7 Ответ от devil-arz

  • devil-arz
  • devil-arz
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

10delta, вот другой тоже Китайский девайс более-менее точнее показывает, но у него цена немного выше.
Регуляторы мощности для ТЭНов
al, эсли только как ориентир, но по индикатору 1-2 вольта а в реальности намного больше, вот это и немного напрягает.
Делал не для себя, а отдавать как бы "туфту" не очень мне нравится.

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

8 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

devil-arz, какая разница какие абсолютные значения? Я на режим колонну вывел и придерживаюсь показаний. Мне абсолютные значения не нужны.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

9 Ответ от devil-arz

  • devil-arz
  • devil-arz
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

al, ну хотелось бы иметь индикатор который более информативно реагирует на регулировку, а то получается по индикатору изменил на 2 вольта а в реальности на 10, а это уже много.
Ну ладно, приладимся)

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

10 Ответ от Piper

  • Piper
  • Piper
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

Здесь, кажется, будет уместна ссылка на мои упражнения Винокурня Piper'а

Кратко: совсем простенький цифровой индикатор напряжения, вставлен после симисторного регулятора - показания СИЛЬНО зависят от полярности (какой стороной воткнуть).

Мои темы:
Железки Строительство РК, медь, 35 мм.
Винокурня Винокурня Piper'а

11 Ответ от cern

  • cern
  • cern
  • Винокур+
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

al ©:

какая разница какие абсолютные значения?

иногда нужно знать для определения ФЧ. Особенно начинающим. Именно поэтому я хотел поставить амперметр перед регулятором, но меня переубедили, что не нужно =)

________________________

12 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

cern ©:

знать для определения ФЧ.

А зачем его знать? Отбор чуть зажми и фч сразу увеличится.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

13 Ответ от cern

  • cern
  • cern
  • Винокур+
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

а на сколько ужать?

________________________

14 Ответ от al (2017-01-11 18:26:19 отредактировано al)

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

cern ©:

а на сколько ужать?

Смотря к чему стремишься ? Нужен спирт, делай фч больше ( уменьшай отбор) смотри по проценту ас на выходе.
Душистый дистиллят нужен, отбор увеличивай чуть и опять смотри по проценту ас на выходе.
А зачем само фч точно знать?

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

15 Ответ от Фортуна

  • Фортуна
  • Фортуна
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

Надо ФЧ-метр строить. И на ардуину его завязать. Ну, чтобы совсем уж, окончательно, так сказать...  :lol:

РК из фитингов 1.1\4" в теме Бражная колонна без сварки
al

16 Ответ от cern

  • cern
  • cern
  • Винокур+
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

смысл в другом... Нет времени считать, поэтому объясню очень примерно. Чуть выше говорили, чем ниже задаешь мощность от максимальной, тем больше погрешность. ТЭН у меня к примеру 3 кВт. Хочу я задать мощность 1,5 кВт. Выставил по напряжению, но в итоге получилось не 1,5 кВт, а 700 Вт. А считал отбор на 1,5 кВт. Вот и удивляюсь, почему крепость ниже и думаю вдруг насадки мало...

________________________

17 Ответ от Piper (2017-01-11 20:32:09 отредактировано )

  • Piper
  • Piper
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

cern ©:

я хотел поставить амперметр перед регулятором, но меня переубедили, что не нужно

А меня вот не смогли переубедить :) узнал много интересного.

cern ©:

очу я задать мощность 1,5 кВт. Выставил по напряжению, но в итоге получилось не 1,5 кВт, а 700 Вт. А считал отбор на 1,5 кВт. Вот и удивляюсь, почему крепость ниже и думаю вдруг насадки мало...

Поддерживаю, ровно мой случай. После калибровки показометра стало кое-что понятнее.

Мои темы:
Железки Строительство РК, медь, 35 мм.
Винокурня Винокурня Piper'а

18 Ответ от devil-arz

  • devil-arz
  • devil-arz
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

Немного вы ребята отвлеклись от темы  :D

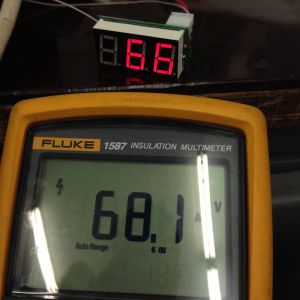

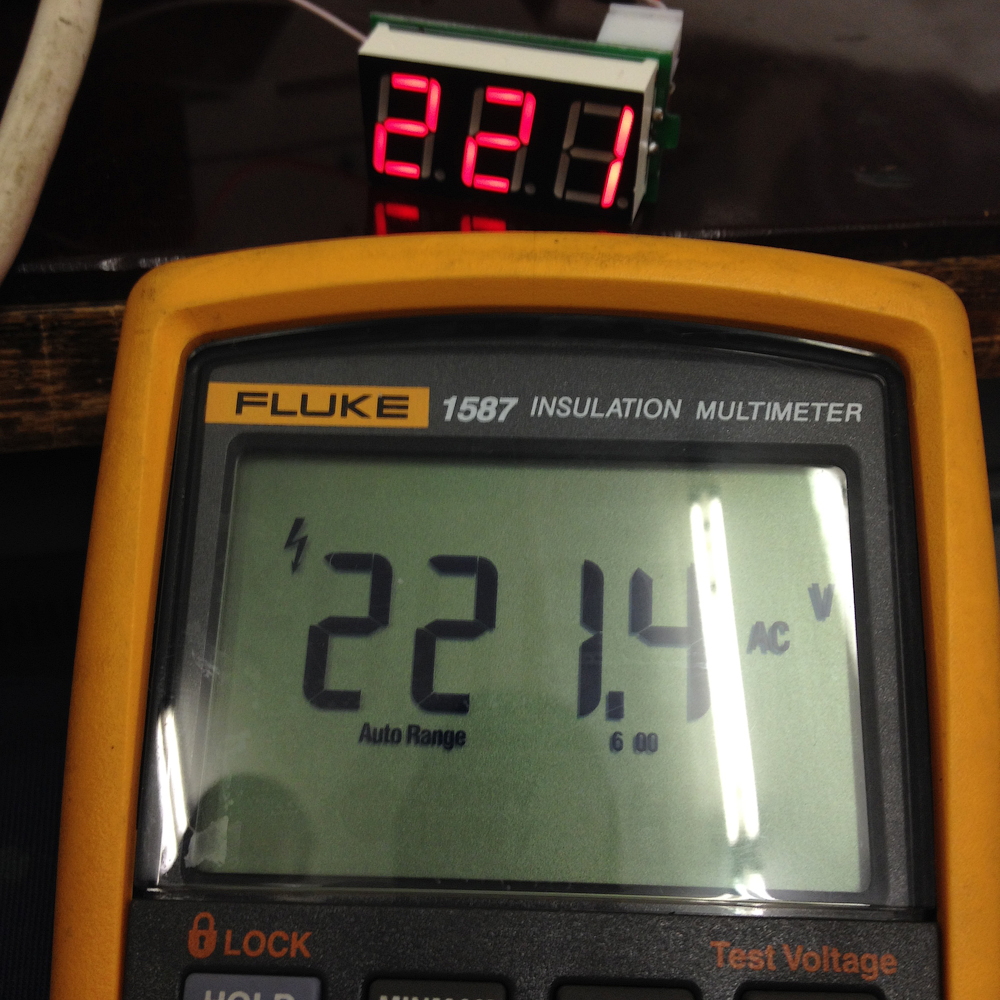

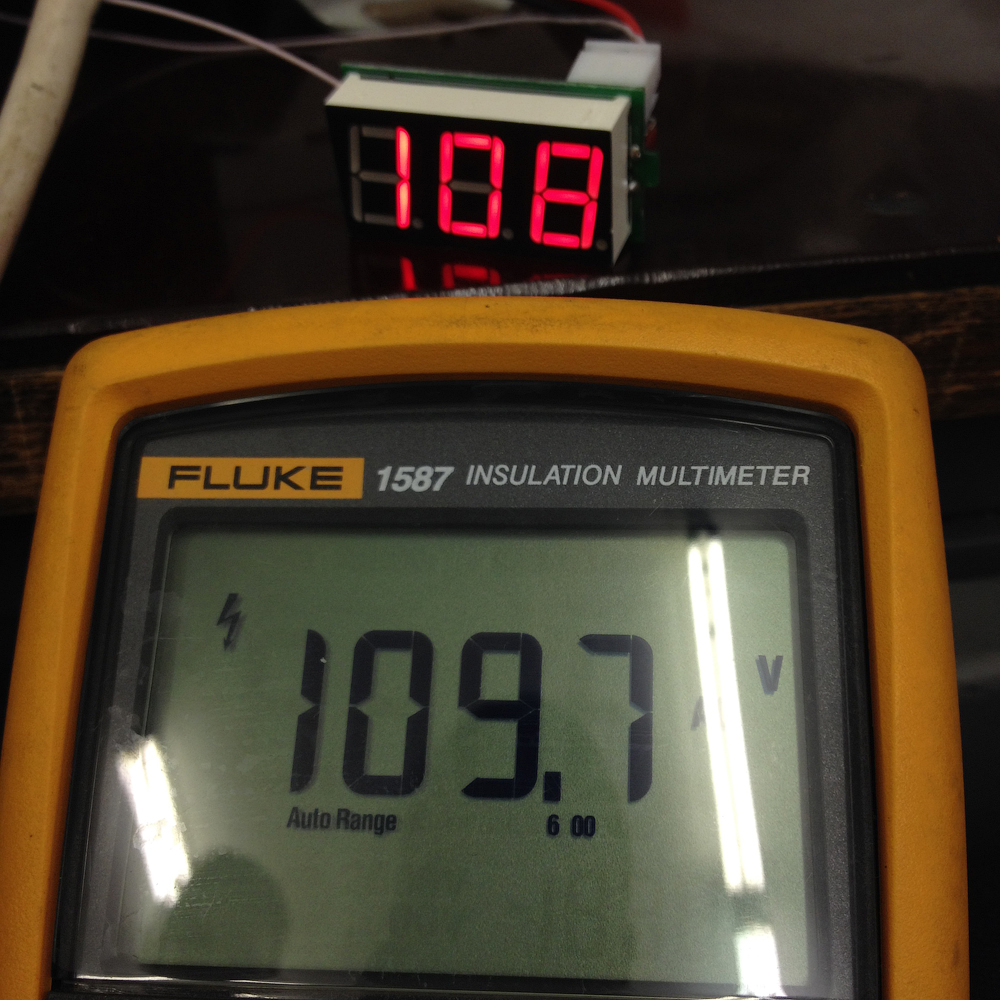

Сегодня этот вольтметр проверял от ЛАТРа, работает достаточно точно.


Ходил к друзьям КИПовцам, сказали чтоб измерить обрезанную синусоиду точнее то надо мастерить типа фильтра.

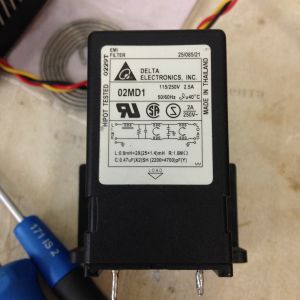

Дали на проверку вот такой фильтр из под какого то монитора.

Завтра проверю как он справляется с такой задачей.
Очень хотелось бы чтоб этот вольтметр имел меньшую погрешность при измерении обрезанной синусоиды.

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

19 Ответ от devil-arz

  • devil-arz
  • devil-arz
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

Сегодня проверил работу фильтра на точность измерения вольтметра.

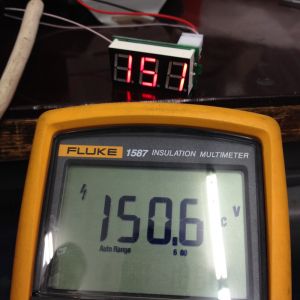

Измеренное напряжение было 190В а на индикаторе было 150В, после подключения фильтра индикатор показал 154В.
Опять не достаточно, я пошёл по другому пути.
Решил измеряемое напряжение пустить через диодный мост, плюс на провод который через делитель идёт на микроконтроллер а минус на минус питания схемы.
Теоретически это выглядело просто а в реальности вольтметр у меня бабахнул  @= *WASSUP*

Проверка показала что вышел из строя диодный мост который питает схему, стабилитрон по питанию, стабилизатор для питания микроконтроллера и сам микроконтроллер.
На сегодня испытания закончены но мысли покою не дают, буду думать какой использовать цифровой вольтметр для нашего дела с минимальной погрешностью.

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

20 Ответ от Piper

  • Piper
  • Piper
  • Профессионал
  • Оффлайн

Re: Доработка электронного вольтметра для работы с регулятором напряжения

devil-arz ©:

Измеренное напряжение было 190В

Это Флюком? А он true RMS?
