Re: РК от А и до заката

SLOG, РМ-2 сверяет входное напряжение с установленным в цифрах. В случае изменения на входе момент фазы открывающего импульса смещается. Таким образом осуществляется стабилизация напряжения на выходе с точностью 1 Вольт плюс/минус. Причем замеряется действующее напряжение на входе, соответственно и математически вычисляется момент открывающего импульса симистора, чтобы на выходе получить действующее напряжение, соответствующее цифрам на дисплее.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

122 Ответ от SLOG (2017-04-11 17:07:23 отредактировано SLOG)

  • SLOG
  • SLOG
  • В отпуске
  • Оффлайн

Re: РК от А и до заката

al ©:

соответственно и математически вычисляется момент открывающего импульса симистора,

"Внушает!"(с) А хватает точности в 1 Вольт на РМ-2 что бы держать предзахлёб на РК??? Или всё-таки плавная регулировка ПОСЛЕ РМ-2 желательна? Вопрос не академического, но практического толка :) Если не ошибаюсь, Николай собирал такую схему и впечатления остались неоднозначные.

123 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: РК от А и до заката

Зачем после него регулятор? Ты РМ и выставляешь нужное напряжение.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

124 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: РК от А и до заката

SLOG, мне работа рм нравится. После РМ уже ничего регулировать не нужно и не сильно получится.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

125 Ответ от SLOG

  • SLOG
  • SLOG
  • В отпуске
  • Оффлайн

Re: РК от А и до заката

Николя ©:

Зачем после него регулятор? Ты РМ и выставляешь нужное напряжение.

Ну дело в том, что дошло дело до сборки регулятора, а помимо РМ-2 (с симистором и прочей "шляпой" естественно) есть ещё комплект для сборки твердотельного регулятора с регулировкой резистором. Переделывать несколько раз очень не хочется, вот и хотел определиться с вариантами. Склоняюсь к схеме РМ-2 с обвесом и твёрдотельное реле (реле, не регулятор) на будущее для отключения автоматикой тэна. Осталось решить пихать всё в один корпус с ардуиной или разнести слаботочку и силовой блок по разным корпусам.

126 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: РК от А и до заката

Смотри- РМ2 и есть регулятор мощности. Только регулировка не по току, а напряжению.
Лучше силовую часть разнести с мозгами. То есть нагревом управляешь РМ2, отдельным блоком.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

127 Ответ от Фортуна (2017-04-11 17:28:44 отредактировано )

  • Фортуна
  • Фортуна
  • Профессионал
  • Оффлайн

Re: РК от А и до заката

al, Саша, там немного не так. Я уже описывал в теме про регуляторы. Повторюсь:

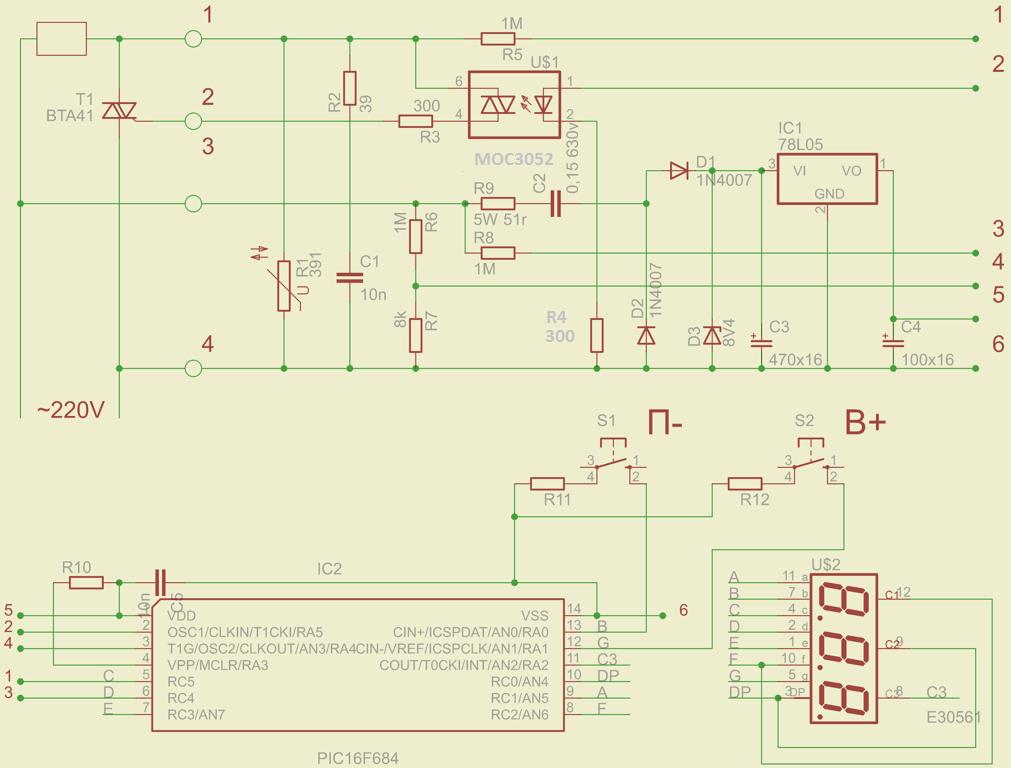

Согласно схемы мы видим, что напряжение с выхода симистора подаётся через резистор R5 1мом на вывод 5 пик-контроллера RC5 (порт ввода-вывода)

Этот порт, который обеспечивает (Capture input/Compare output) захват входного/выходного сигнала, согласно блок-схеме в даташите на контроллер, связан с компаратором. В нём и происходит сравнение входного напряжения сети с  выходным на симисторе относительно заданного значения на дисплее.

SLOG, Да, я собирал, в качестве эксперимента. Регулировать можно и РМ и плавно, но есть падение напряжения, т.е. на 220 не выйдешь, где-то 190 максимум. Иногда не хватает, поэтому сейчас включена только РМ-2, чтобы ловить предзахлёб. 1 вольта вполне хватает поймать.

РК из фитингов 1.1\4" в теме Бражная колонна без сварки
al, SLOG

128 Ответ от Толян (2017-04-11 20:41:48 отредактировано Толян)

  • Толян
  • Толян
  • Профессионал
  • Оффлайн

Re: РК от А и до заката

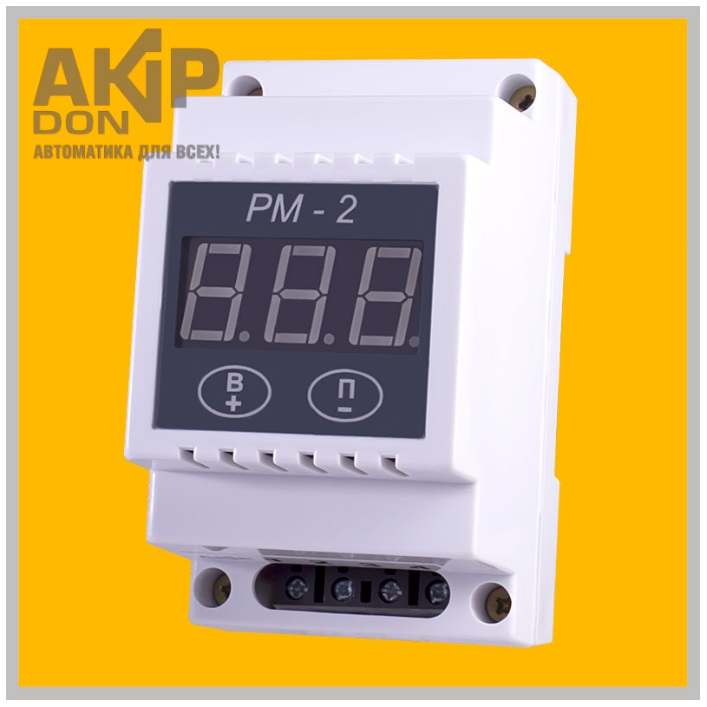

Какой выбрать?

Справедливость проявляется в воздаянии каждому по его заслугам.
                                                                                                            Цицерон

129 Ответ от Artem.SHitov

  • Artem.SHitov
  • Artem.SHitov
  • Профессионал
  • Оффлайн

Re: РК от А и до заката

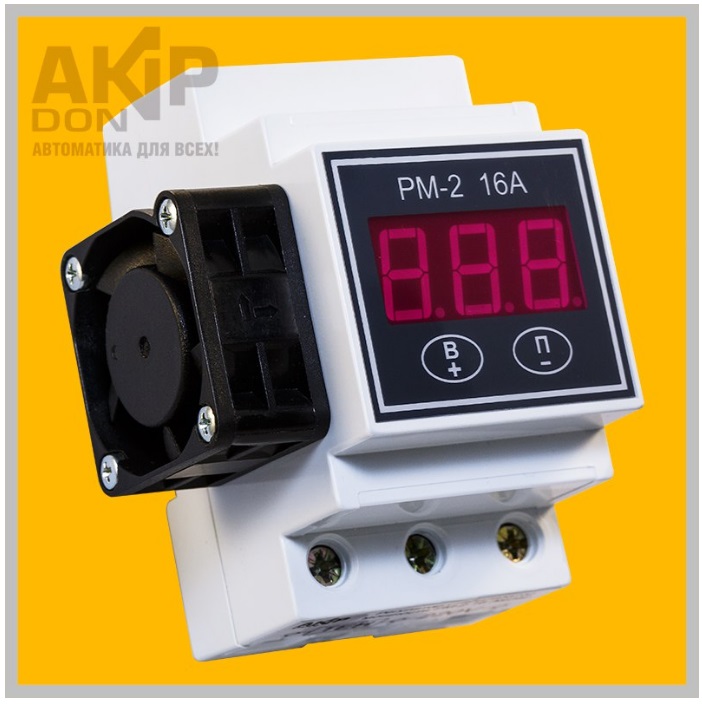

Толян, верхний уже в полной комплектации, но только на 16А, а к нижнему надо еще симистор с радиатором прикрутить.

Musha ring dum a doo dum a da
There's whiskey in the jar

Сайт Artem.SHitov

130 Ответ от Толян

  • Толян
  • Толян
  • Профессионал
  • Оффлайн

Re: РК от А и до заката

Artem.SHitov ©:

но только на 16А,

Это 3,5 кВт, мне хватит. Спасибо.

Справедливость проявляется в воздаянии каждому по его заслугам.
                                                                                                            Цицерон

131 Ответ от Artem.SHitov

  • Artem.SHitov
  • Artem.SHitov
  • Профессионал
  • Оффлайн

Re: РК от А и до заката

Толян, какой ТЭН? У IGAN можно проконсультироваться, он комплектную РМ-ку пользует, и даже с производителем что-то по мощности обсуждал.

Musha ring dum a doo dum a da
There's whiskey in the jar

Сайт Artem.SHitov

132 Ответ от Толян

  • Толян
  • Толян
  • Профессионал
  • Оффлайн

Re: РК от А и до заката

ТЭН 2.5 кВт у меня.

Справедливость проявляется в воздаянии каждому по его заслугам.
                                                                                                            Цицерон

133 Ответ от Artem.SHitov

  • Artem.SHitov
  • Artem.SHitov
  • Профессионал
  • Оффлайн

Re: РК от А и до заката

Толян, по идее все ок.

Musha ring dum a doo dum a da
There's whiskey in the jar

Сайт Artem.SHitov

134 Ответ от al (2017-04-11 22:31:02 отредактировано al)

  • al
  • al
  • Профессионал
  • Оффлайн

Re: РК от А и до заката

Толян ©:

Какой выбрать?

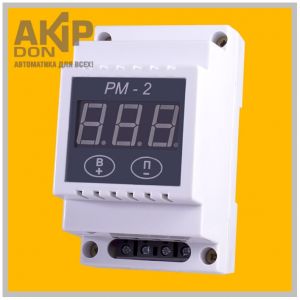

Я выбираю нижний.

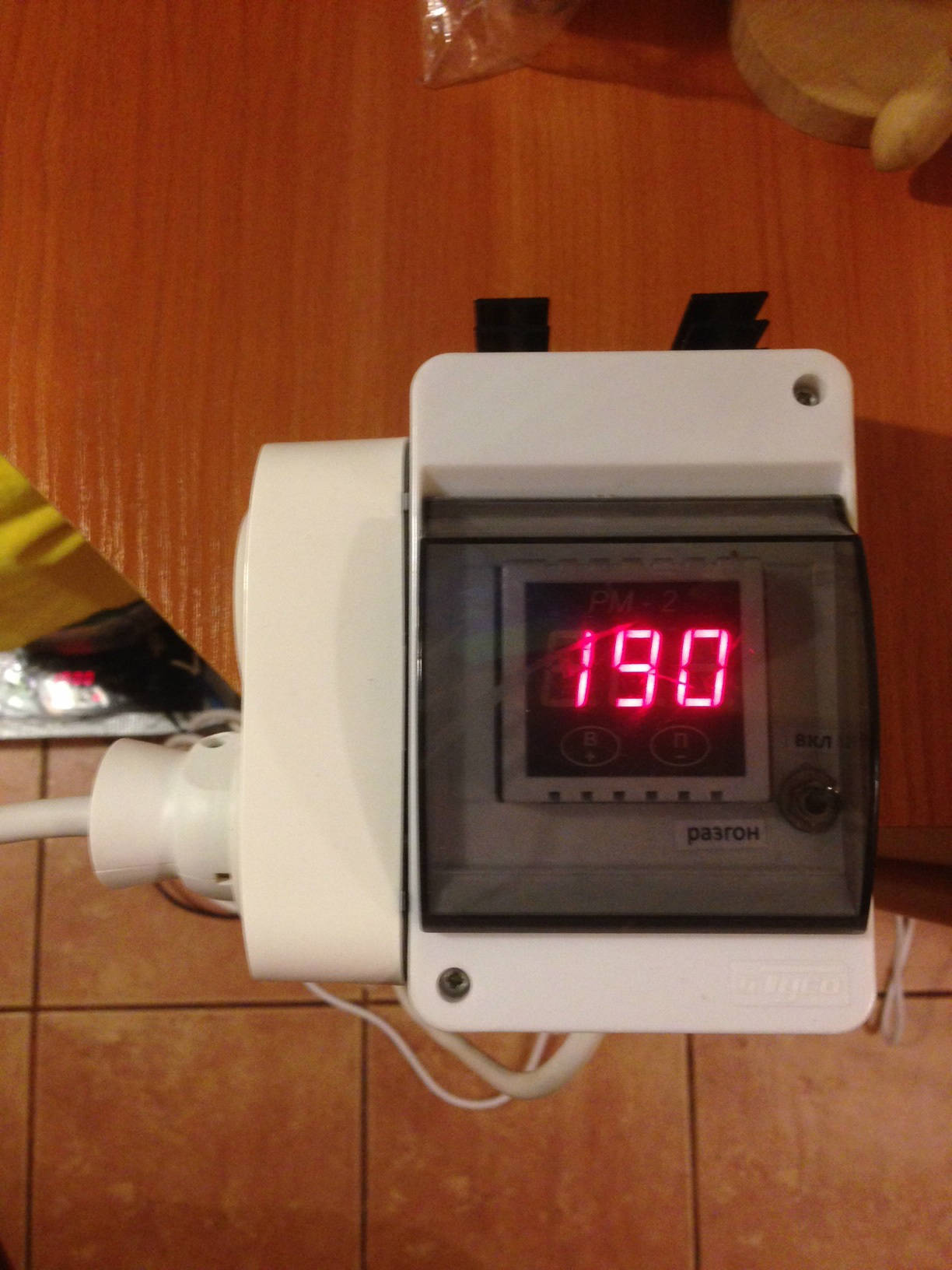

У меня это выглядит вот так. как раз сейчас в работе. Сверху видно оребрение радиатора, примерно столько же внутри бокса, сбоку двойная  розетка-выход.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

135 Ответ от Толян

  • Толян
  • Толян
  • Профессионал
  • Оффлайн

Re: РК от А и до заката

Вы уж меня простите. Но что бы понимать, мне надо пощупать :)
Так вот, характеристики и т.д. понятно, на выходе заданное напряжение, тоже понятно. А как на практике регулировать во время погона? Переменного резистора нету. Что крутить? Или кнопочками, тогда не совсем удобно, на мой взгляд. Вопрос, только удобства.

Справедливость проявляется в воздаянии каждому по его заслугам.
                                                                                                            Цицерон

136 Ответ от al (2017-04-11 23:19:43 отредактировано )

  • al
  • al
  • Профессионал
  • Оффлайн

Re: РК от А и до заката

Толян ©:

Или кнопочками, тогда не совсем удобно, на мой взгляд. Вопрос, только удобства.

Вопрос точности. Устанавливается кнопками, нужно щелкать по единице. Но через пару раз, уже заранее понятно, что устанавливать.

Толян, еще есть режим "разгон", нужно поставить отдельный переключатель. Это когда симистор открыт постоянно.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!
Толян

137 Ответ от Фортуна

  • Фортуна
  • Фортуна
  • Профессионал
  • Оффлайн

Re: РК от А и до заката

al ©:

нужно поставить отдельный переключатель. Это когда симистор открыт постоянно.

Сперва тоже хотел так сделать, но почитав про печальный опыт у других, когда выгорают резисторы и оптопара, от идеи отказался. Просто включаю ТЭН в розетку и пусть разгоняется. Через 30-40 минут включаю через регулятор. Это не сложно.

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

138 Ответ от Piper

  • Piper
  • Piper
  • Профессионал
  • Оффлайн

Re: РК от А и до заката

Толян ©:

Или кнопочками, тогда не совсем удобно,

тоже опасался этого, но оказалось вполне терпимо. Идти на какое-то усложнение схемы из-за этого не стоит.

Мои темы:
Железки Строительство РК, медь, 35 мм.
Винокурня Винокурня Piper'а

139 Ответ от 10delta

  • 10delta
  • 10delta
  • Профессионал
  • Онлайн

Re: РК от А и до заката

Фортуна ©:

Сперва тоже хотел так сделать, но почитав про печальный опыт у других, когда выгорают резисторы и оптопара, от идеи отказался.

Так видимо схему собирают через одно место, вот и выгорают радиоэлементы. Сам пользуюсь переключателем "разгон" уже более 10 месяцев, всё ОК, да и удобно.

Ректификационная колонна своими руками (фотоотчёт)
Полуавтоматическая минипивоварня своими руками (фотоотчёт)

-------
ʁɔvʎнdǝвǝdǝu dиw — ɐwʎ ɔ vǝmоɔ dиw

140 Ответ от Gerundey

  • Gerundey
  • Gerundey
  • Лентяй
  • Оффлайн

Re: РК от А и до заката

Ну, если для статистики, то я тоже ТЭН сперва в розетку а после разгона в регулятор.

Моя РК 38/1500 нержавейка + медь
