1117 3v3 от 12В запитывать нельзя, у неё по паспорту максимум до 9В, а то и до 5В на входе.
Хм...
А 5В после КРЕН можно на вход ей подать? И тогда выходная емкость для КРЕН будет входной для 1117?
Хм...
А 5В после КРЕН можно на вход ей подать? И тогда выходная емкость для КРЕН будет входной для 1117?
Сколько контроллер потребляет, десяток миллиампер? Кренка 5В этого не почувствует. Главное, чтобы щелканье реле на давало сбоев на питание контроллера
1117 3v3 от 12В запитывать нельзя, у неё по паспорту максимум до 9В, а то и до 5В на входе.
Чойто? Читаю в даташите от ST:"Absolute Maximum Ratings, Vin = 15V". Другое дело, что рассеиваемая мощность увеличивается заметно с ростом входного. Но можно резюк на вход поставить последовательно, чтобы микруху разгрузить.
Читаю в даташите от ST:"Absolute Maximum Ratings, Vin = 15V"
Да, посмотрел, верно, до15В. Однако, в схемах всегда делают от более низкого, иначе при 15В большая часть пойдёт просто в тепло. При малых токах на уровне питания есп, норм. Наверно даже лучше будет от разных с релюшкой источников запитать. Если на ней ещё что-то будет висеть, то греться будет зверски. В телеках постоянно дохнут.
Главное, чтобы щелканье реле на давало сбоев на питание контроллера
А как раз для этого там между ними будет емкость, или я не прав?
между ними будет емкость
Не между, а на выходе каждого стабилизатора напряжения. На тот, что будет питать реле - побольше (2200). Остальные и 1000мкф с запасом
Не между, а на выходе каждого стабилизатора напряжения. На тот, что будет питать реле - побольше (2200). Остальные и 1000мкф с запасом

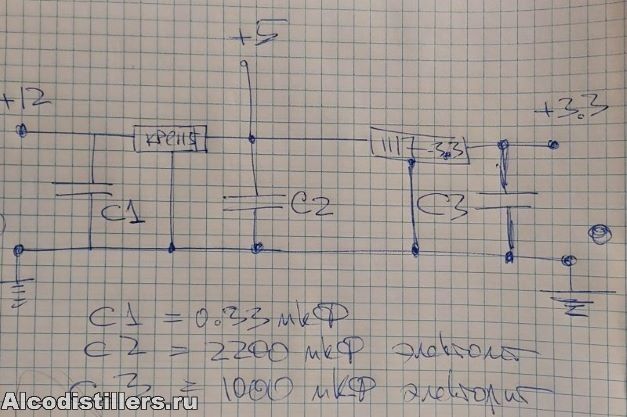

Извини за корявость рисунка, но вот так - корректная схема?
корректная схема?
В принципе, да, без излишеств. А 12В от чего? Там ёмкость на выходе есть? Если да, то все ок.
Я купил то-ли за 200 рублей на вб первый попавшийся БП на 12 вольт и схему LM-ку, понизить которой и стабилизировать. Не понимаю зачем эти сложности с трансформаторами, кондерами/диодами и прочей лабудой. Зачем?
По запросу ему надо не только +12 и +3,3, а еще и +5, да еще и для питания реле, да еще и клапан от этих же +12 будет работать. Кондеры точно не лишние будут, а то начнутся потом непонятные глюки и танцы с бубном, и фиг сразу поймешь, что это от блока питания идет.
По запросу ему надо не только +12 и +3,3, а еще и +5, да еще и для питания реле, да еще и клапан от этих же +12 будет работать. Кондеры точно не лишние будут, а то начнутся потом непонятные глюки и танцы с бубном, и фиг сразу поймешь, что это от блока питания идет.
Понял. Клапан я на 220в покупал. Насколько я помню, 3,3 на плате само делается, я по памяти только стабилизированные 5 вольт подал на соответствующий вход и все, а датчики с платы запитал. С клапаном конечно засада.
Не понимаю зачем эти сложности с трансформаторами, кондерами/диодами и прочей лабудой. Зачем?
Просто трансформатор при увеличении нагрузки будет напрягаться , гудеть , греться и по немногу просаживать выходное напряжение , а вот импульсник расчитан на определенную нагрузку(особенно из простых дешовых) и просто может начать "сбоить" в чём это выразится зависит от схемы импульсника - увеличение пульсаций , просто выключится или ещё чего и они очень не любят резкие изменения нагрузки.
а вот импульсник расчитан на определенную нагрузку(особенно из простых дешовых) и просто может начать "сбоить" в чём это выразится зависит от схемы импульсника - увеличение пульсаций , просто выключится или ещё чего и они очень не любят резкие изменения нагрузки.
Обычный блок питания с вб за 200 руб на 12 вольт, 2А или1 ампер, что будет. И плата lm цифры не помню но могу найти. Там нагрузки нет толком, три датчика да реле. Ничего не гудит и не греется, кроме клапана, он горячий.
Извини за корявость рисунка, но вот так - корректная схема?
Я б С2 и С3 поменял местами. Нам же +3,3В без скачков надо обеспечить.
И, да, диоды параллельно обмоткам релюхи и/или клапана в обратном включении надо обязательно.
Олеган, спасибо. Не приходило в голову. Действительно, продаются готовые сборки с двумя lm, обвязкой из емкостей и выходами на 3.3 и 5, стоят копейки.
Действительно, продаются готовые сборки с двумя lm, обвязкой из емкостей и выходами на 3.3 и 5, стоят копейки.
У меня такая реализация. Готовые понижайки на 3.3, 5 и 12в под все нужды.
Питание от 19в 4.5а ноутбучного блока.
Несколько лет уж - полет нормальный
Либо возьми три с регулировкой, каждый выставишь по необходимости, они вроде помощнее держат. Но они чуть дороже. У меня на клапан универсальный с регулировкой поставлен.
...заменил верхний датчик. Как вернуть его положение ? на экране он внизу оказался.. Каждый раз передвигать неудобно. и на маленьком экранчике девайса не на привычном месте. Не первый год юзаю, а тут такой вопрос вот...
Друзья,
Тему читаю с начала, уже где-то на середине
Но прошу извинить и посоветовать тут.
Мигрирую с TMAS на TM WEB. Всё собрал, корпус подготовил, на следующем погоне буду испытывать в бою.
Остался вопрос(ы):
- у меня сразу сделано питание от отдельных модулей на 3.3. и на 5 (на входе 12 и они пробрасываются на клапан). Стоит ли запитывать датчики температуры от 5В? Если да, то на желтый провод через резистор подтягивать 3.3 или 5?
- Конденсатор на питание стоит ставить? Место найти еще можно
