1 (2020-03-01 15:51:26 отредактировано LatgalecLv)

Тема: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

Здравствуйте, товарищи винокуры, завсегдатаи, новички и гости этого весьма ценного и полезного ресурса. Меня зовут Константин, и я из той самой Латгалии, где никто не слышал про латгальский коньяк.
Спасибо всем основателям и участникам  за создание этого форума, где я узнал столько нового и полезного для себя. Вкратце как я здесь оказался.

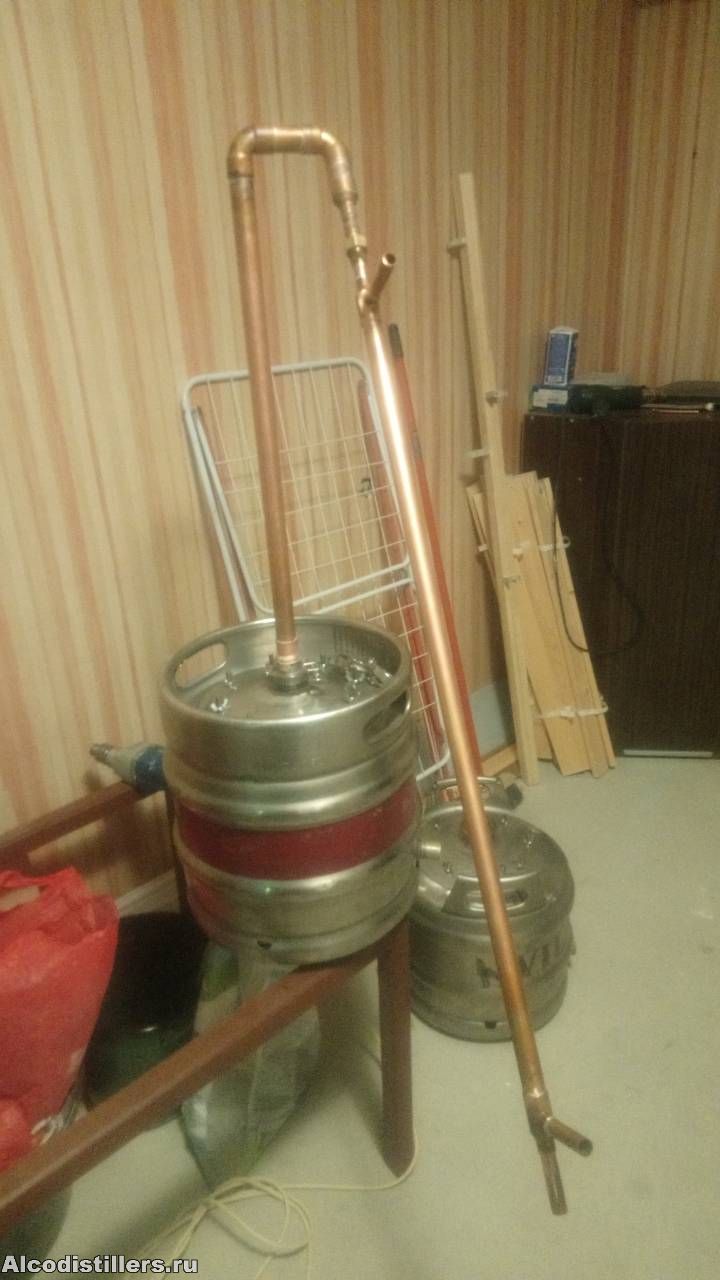

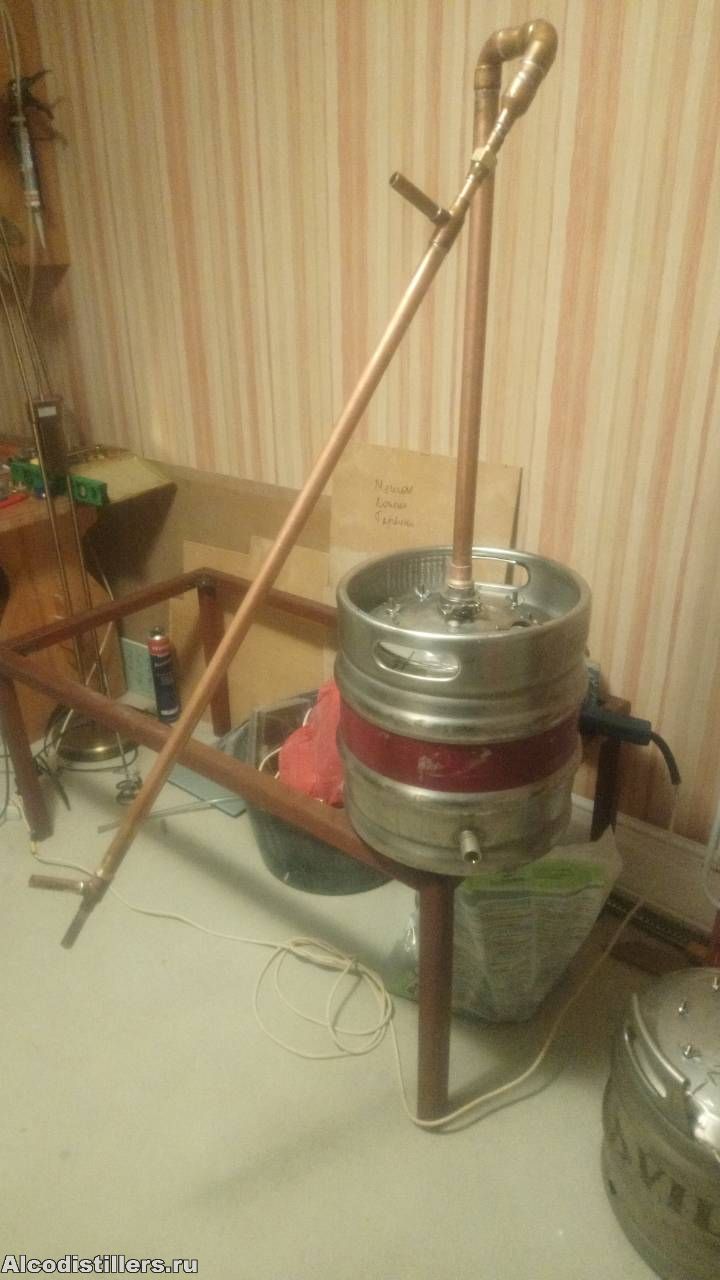

Летом 2019го решил я сварить свой первый самогон. Не зная и не понимая как это и что спаял вот это чудо. Фото пока не грузится из-за размера, потом добавлю)

Труба 10 мм в 35. Воду жрал кубами,  вкус и запах продукта был далек от ожидаемого.И вот блуждая оказался тут. Стал вдумчиво читать и стало ясно, что на такой технике далеко не уедешь. После НГ приступил к постройке РК. Для моих потолков  35 мм самое оно, паять я умею-значит медь.Хотел сделать на резьбе, но решил дождаться клампов. Как раз по случаю приобрел 2 кега по 30 литров.Решил сделать один для дистиллятора с внешним нагревом, второй для РК с Тэном на 3 Кв

Само большой проблемой стал дефицит некоторых комплектующих. Например чтоб сделать крышки на кеги дешевле всего было купить третий кег, распилить его на 2 крышки. Зато еще на мангалы осталось. В каждый по муфте для крана 1\2 и в один под ТЭН
1 1\2.

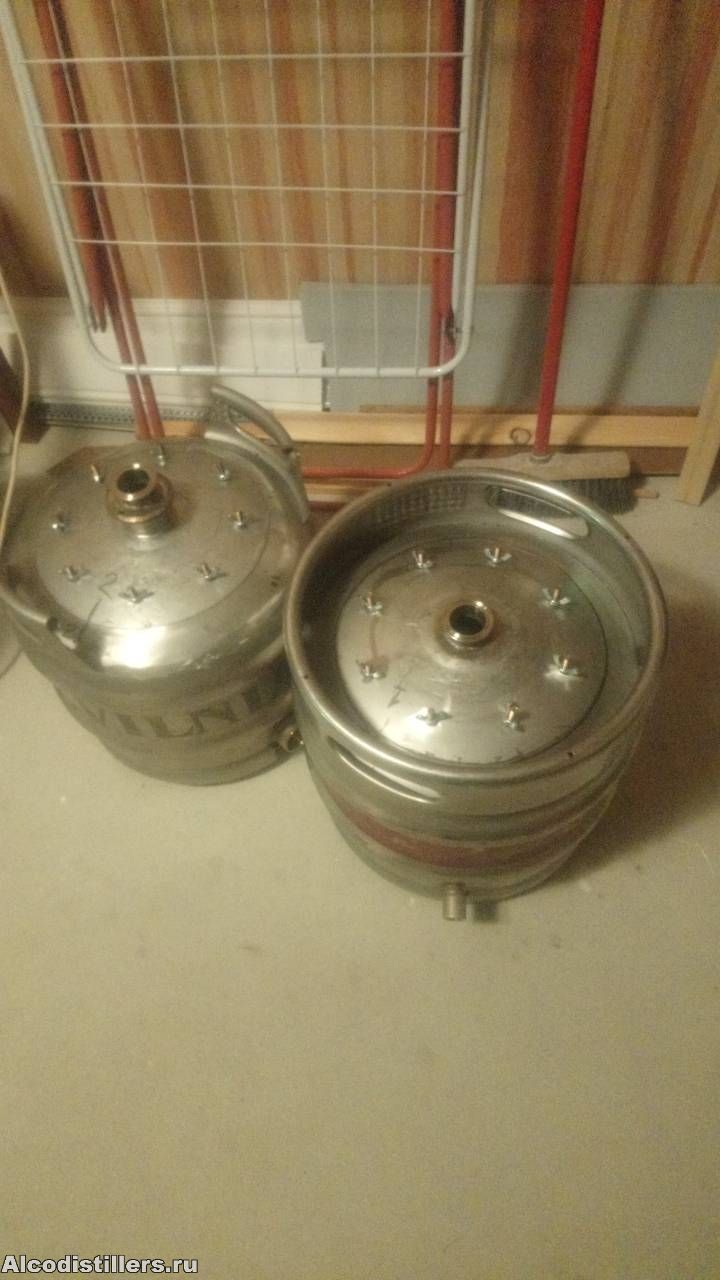

Кегу под прямоток досталась крышка без фиттинга. кламп приварили сверху, а вот  кег для РК решил к фиттингу приварить. Вдруг потом захочу диаметр изменить, надо будет только фиттинг переварить.

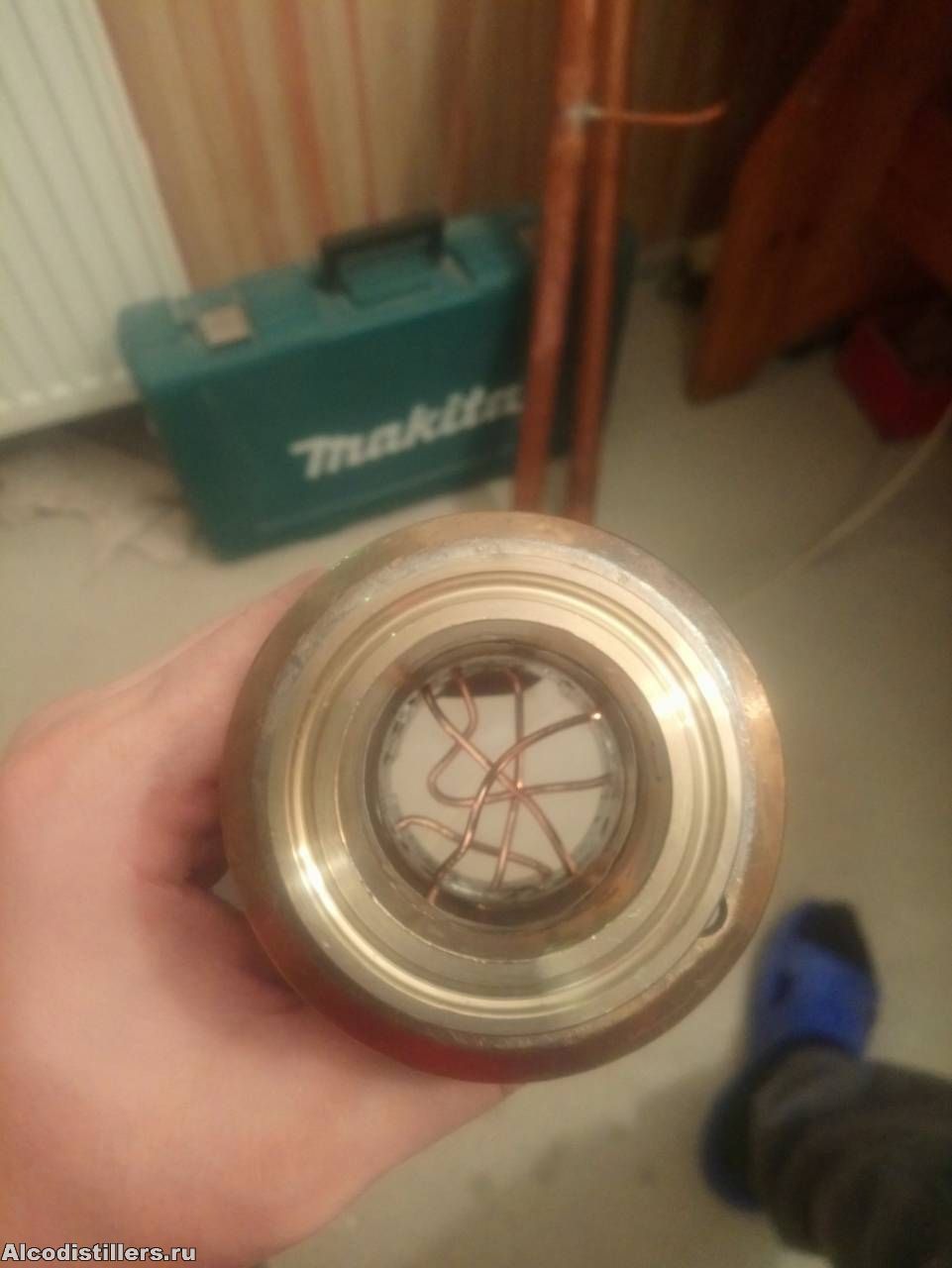

А это чтоб мочалки не выпали часом

Сразу оговорюсь, что все технические решения я увидел у винокуров на форуме, ничего изобретать не пришлось. Большое вам за это спасибо. Некоторые подсказки получал по ходу постройки.
Дистиллятор спаял разом,как на форуме по чертежу,  но из 28 мм трубы. и снизу переход 28 на 35, чтоб все было на одних клампах. Кламп на 35 мм идет 38 мм ( наружный диаметр) есть на форуме подробно об этом. Трубы брал 1 метр 28 мм, метр 10 мм , и метр 15 мм на рубашкую два поворота 28 мм, два тройника 10 мама 10 мама 15 мама, фиттинг 1\2 для трубы 10 мм под пайку и американку, чтоб снимать охладитель для транспортировок и хранения.трубы брал с запасом, пригодится.

Клампы паял припоем с серебром, как Alex.bcn советовал. Не пожалел, все отлично спаялось. Не сказать, что это бюджетно, но зато просто и надежно. Паял на работе горелкой с кислородом.

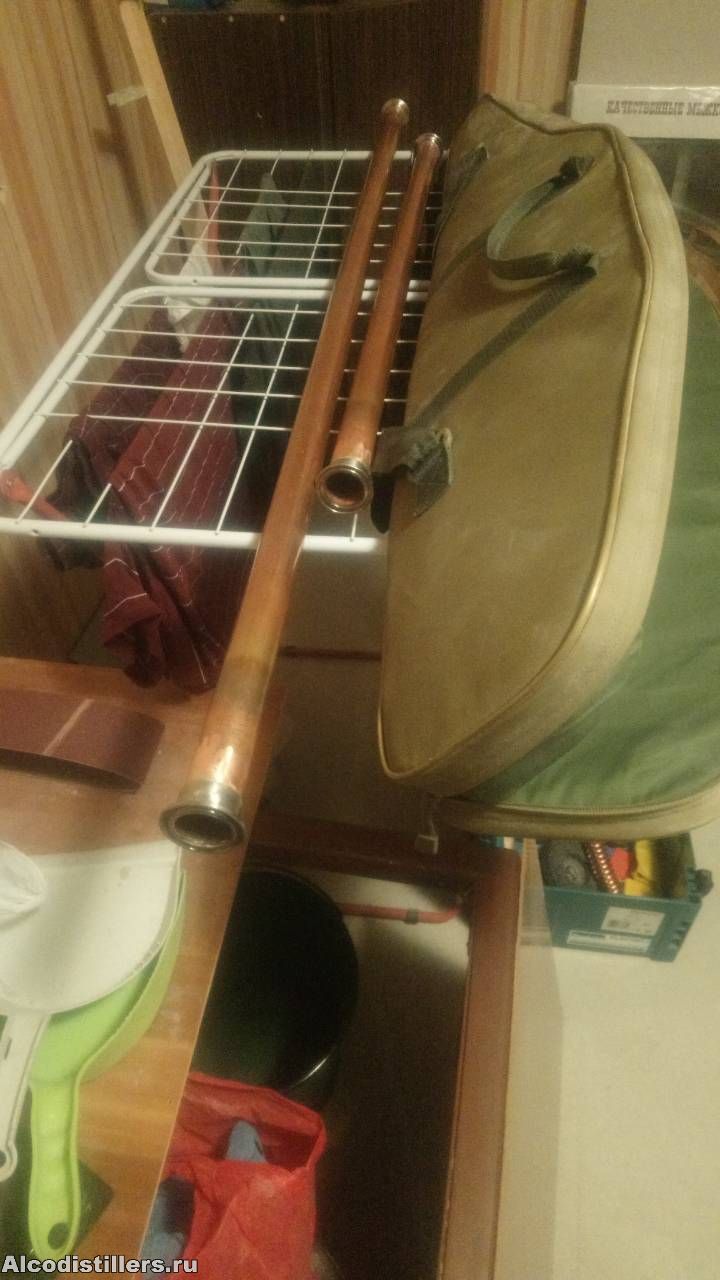

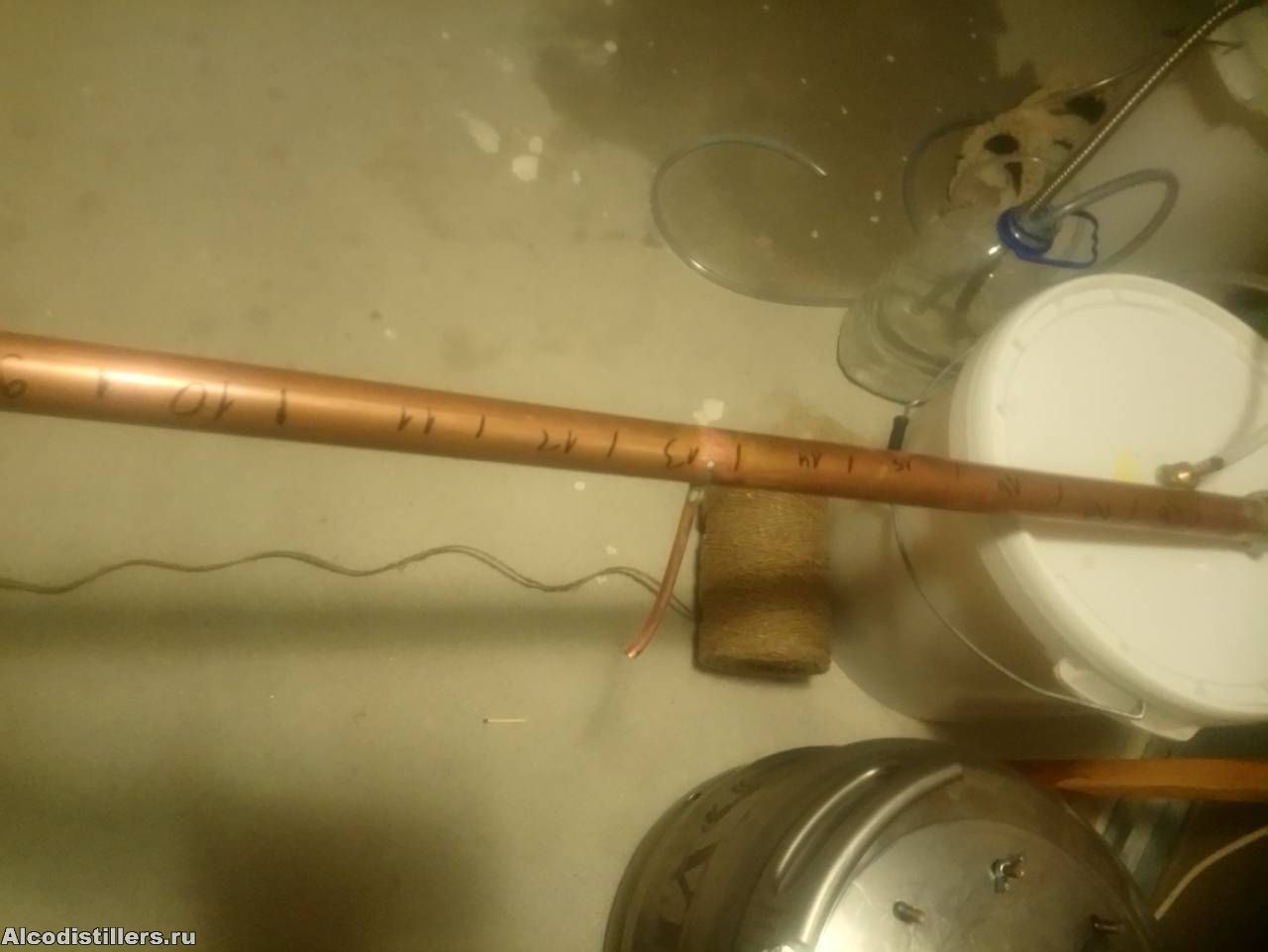

Купил 2,5 метра трубы 35мм и решил сделать 2 царги 1500 для спирта и 1000 для ароматных. Труба у нас не дорогая, а соединений меньше, чем при схеме 1000+500.
Припаял клампы и трубки 8 мм под датчики.

Фото тяжело грузятся, не все получается сжать.Пока есть время основное напишу и выложу
Для пайки тонких трубок встык я одевал кольцо из провода 1,5 мм. Припой очень хорошо ложится тогда.либо на трубку 8 мм одевал 10 мм и 8ку вставлял в отверстие, а 10 ка шла ДО поверхности.
Нашел мочалки двойники Чистюли проверенной. Взял 20 штук.

Распушивал немного и трамбовал без фанатизма.Делал заметки, чтоб следить за равномерностью. Влезло 18.

С детства помню валялись дома эти катушки с веревкой, думаю хоть здесь пригодятся. Видел на форуме, и посчитал нужным воспроизвести.

Вот и к голове подошел плавно

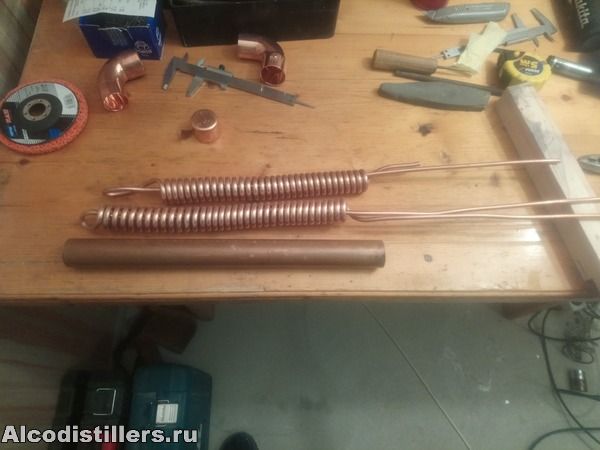

Взял 4 метра трубки 6 мм тонкостенной и как Бах смотал димрот.

Который сверху после размышлений был отвергнут за петлю и короткие выводы. Решил его потом в бражную колонну если получится пристроить.Бесценного опыта хватило и второй димрот получился идеально. Мотал на трубу от кега, 20 мм она.
Распилил старый прямоточник, как раз хватило на голову.
Купил тройник, два однораструбных поворота, заглушку и переход 35 на 28 для стакана отбора. Делал по чертежу Николая Фортуны обновленному. Распечатал, чтоб не лазить в телефон и вперед. Сборка по чертежу дело для меня знакомое.
Припой олово-медь 3 процента и паста, очень удобно с нею паять.

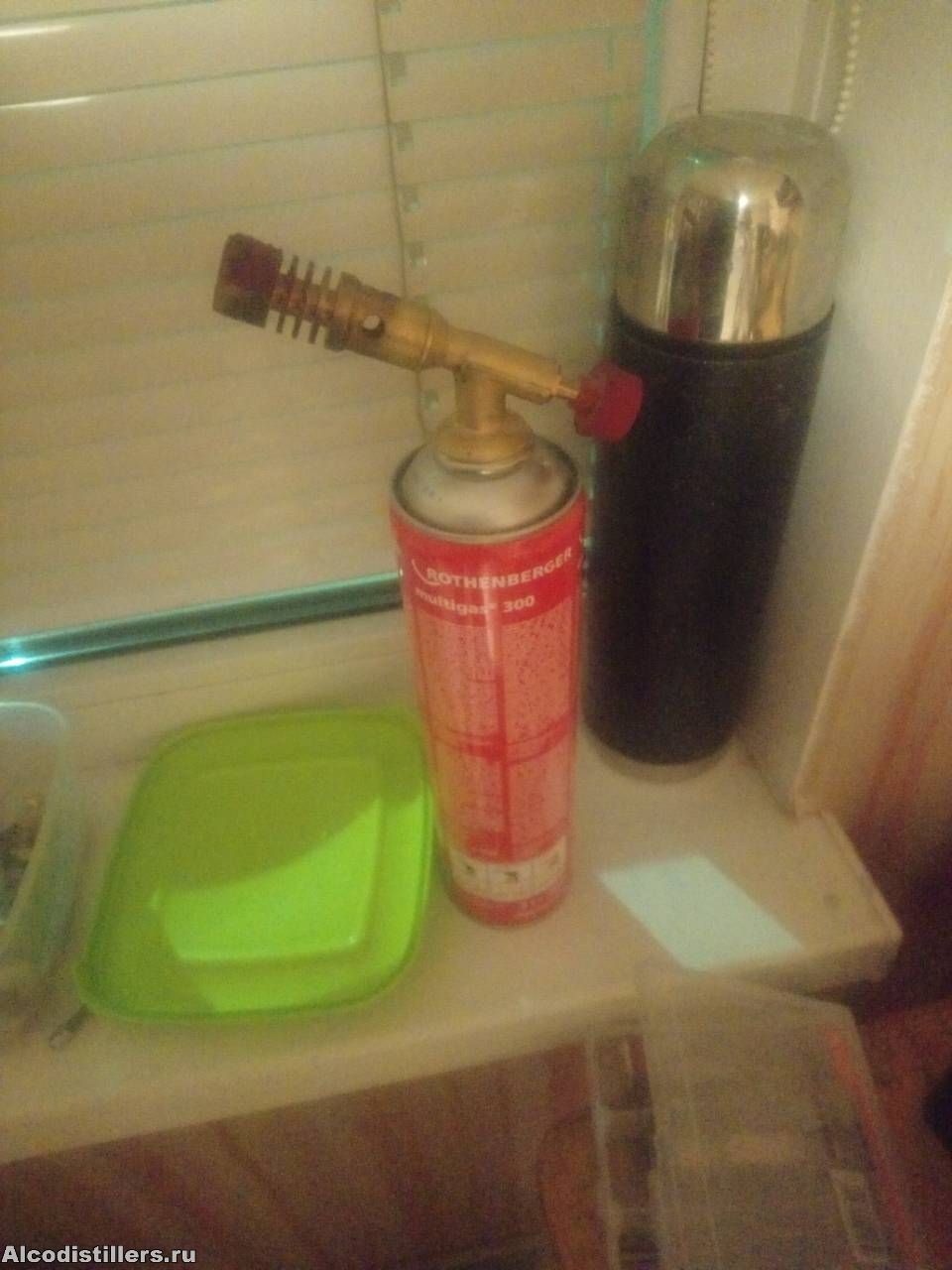

Горелка самая простая

паял вдумчиво и не торопясь.

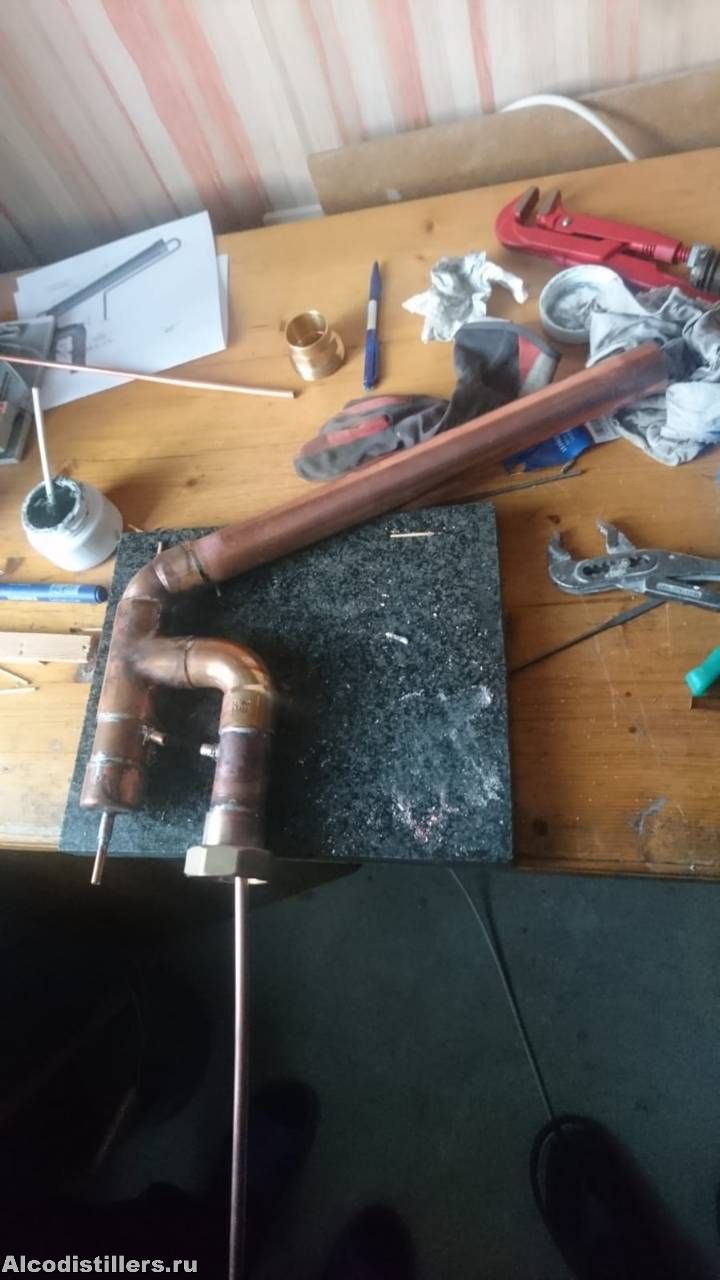

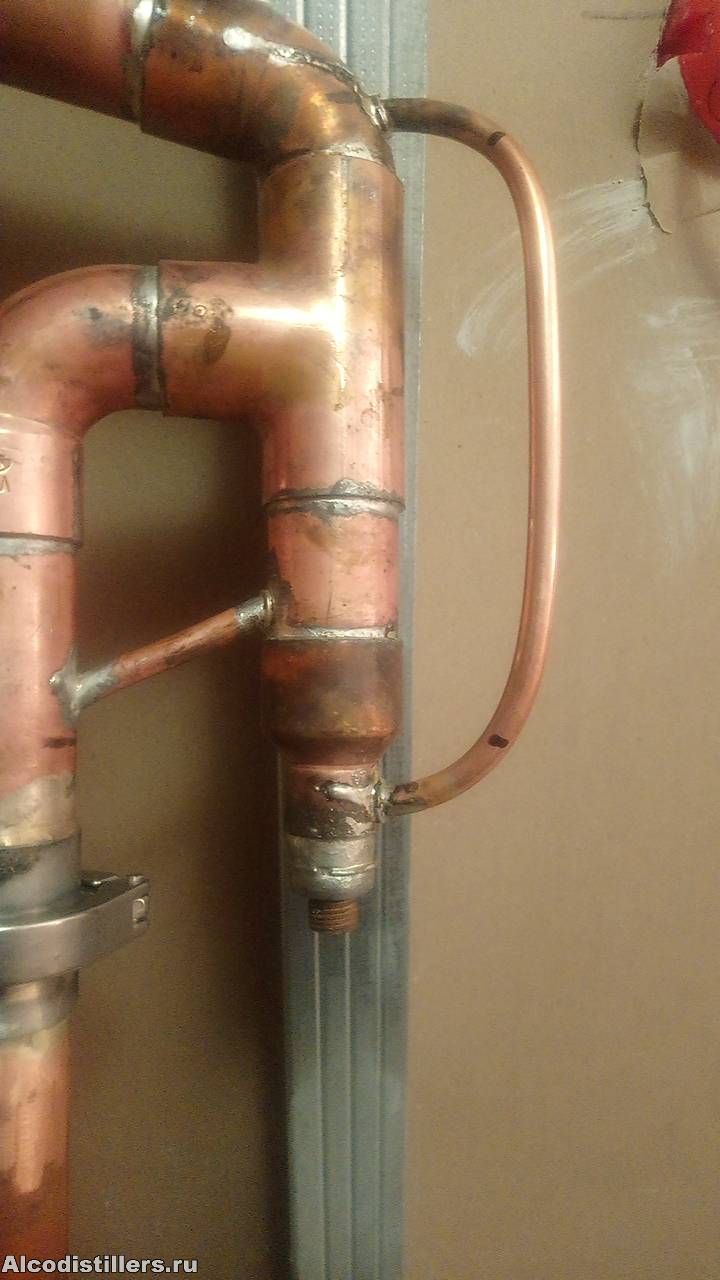

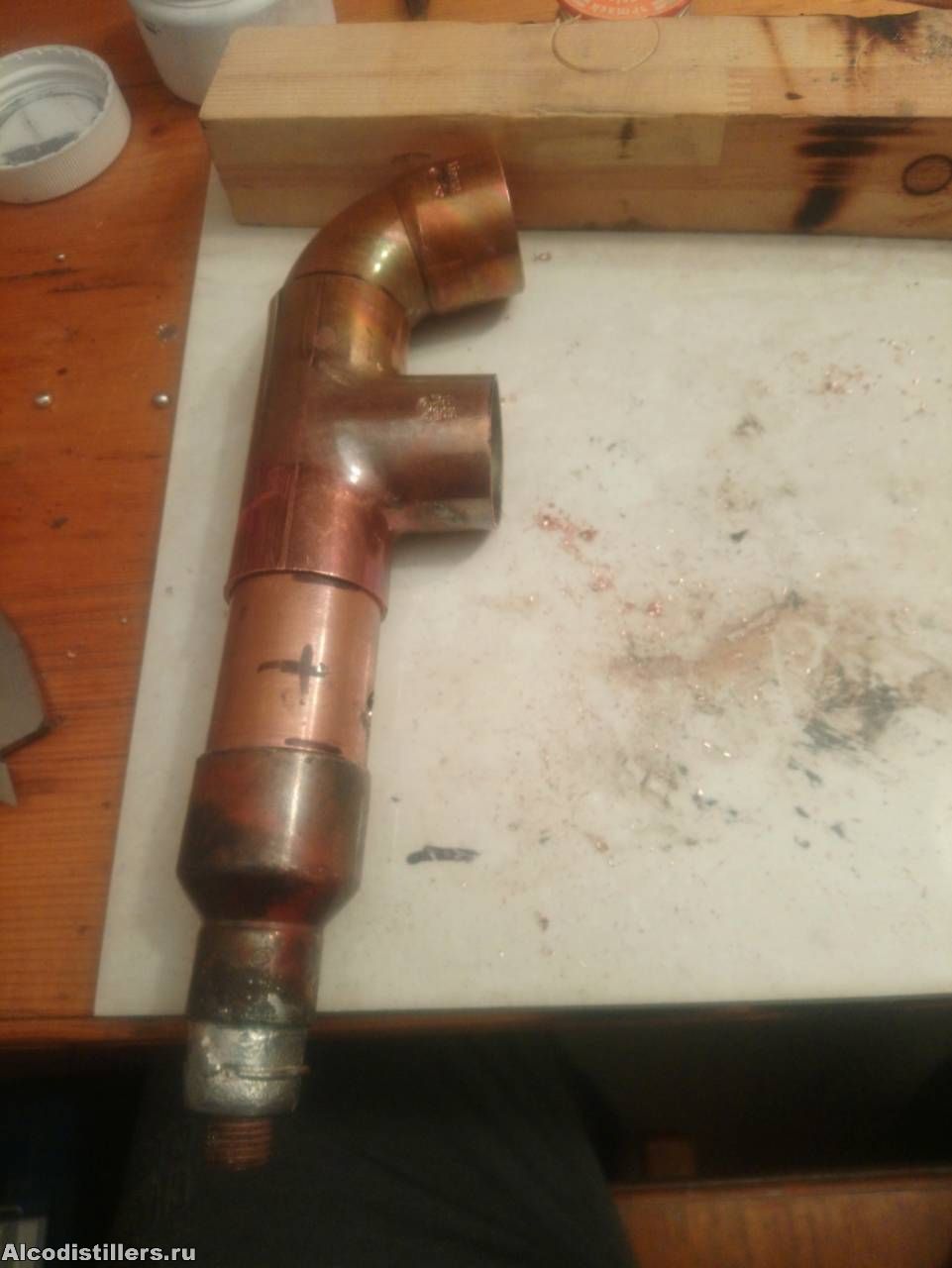

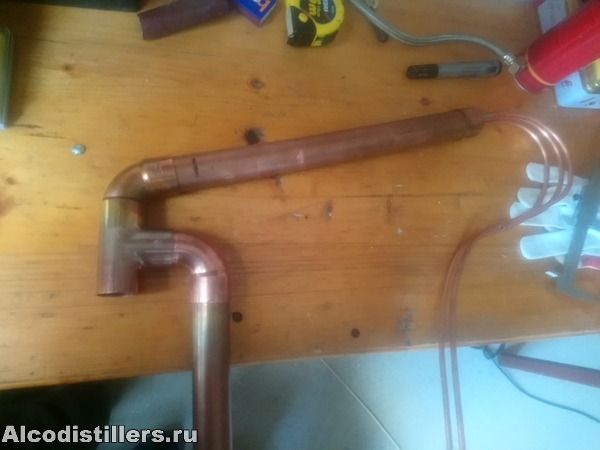

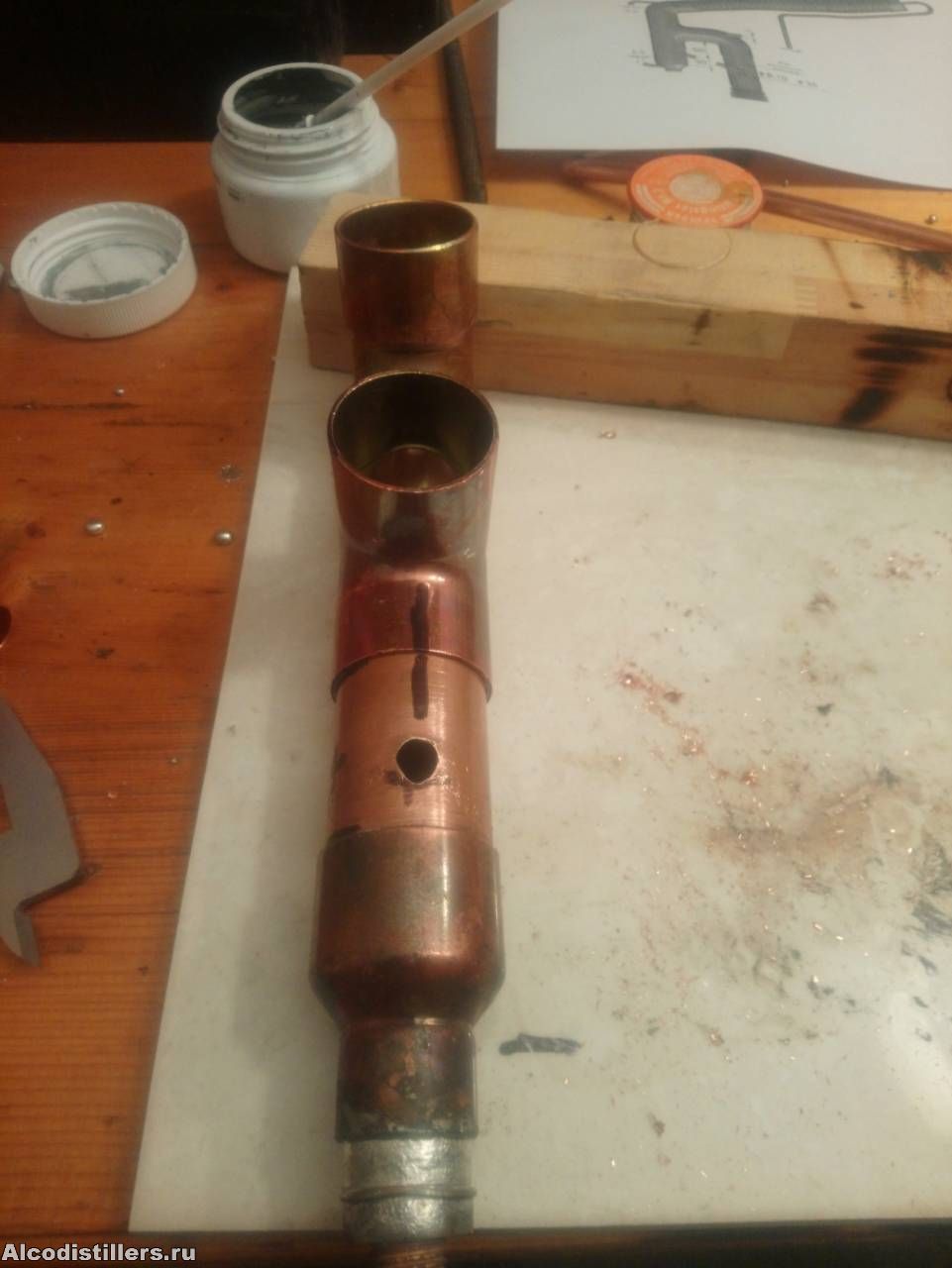

прежде всего путем отрезания поворота встроил его в тройник, сформировав угол.

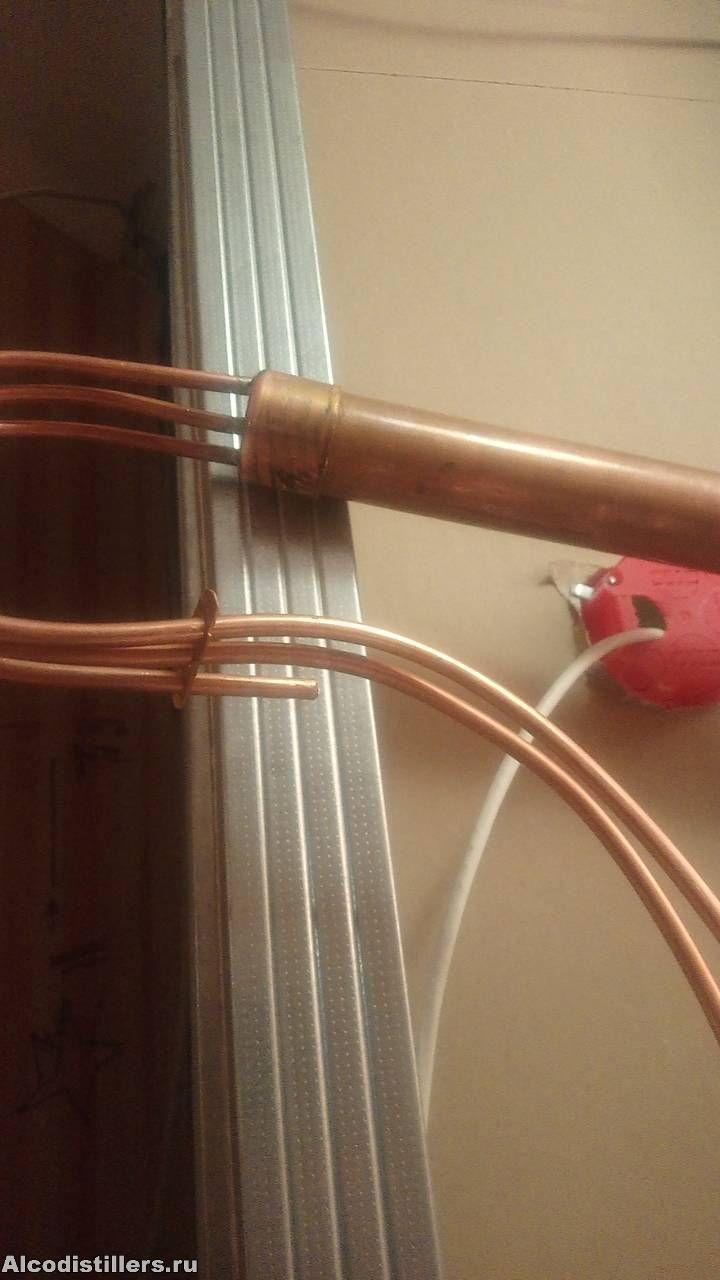

В заглушку вывел трубки димрота, добавил ТСА, все спаял герметично, Димрот сделал  сьемным.

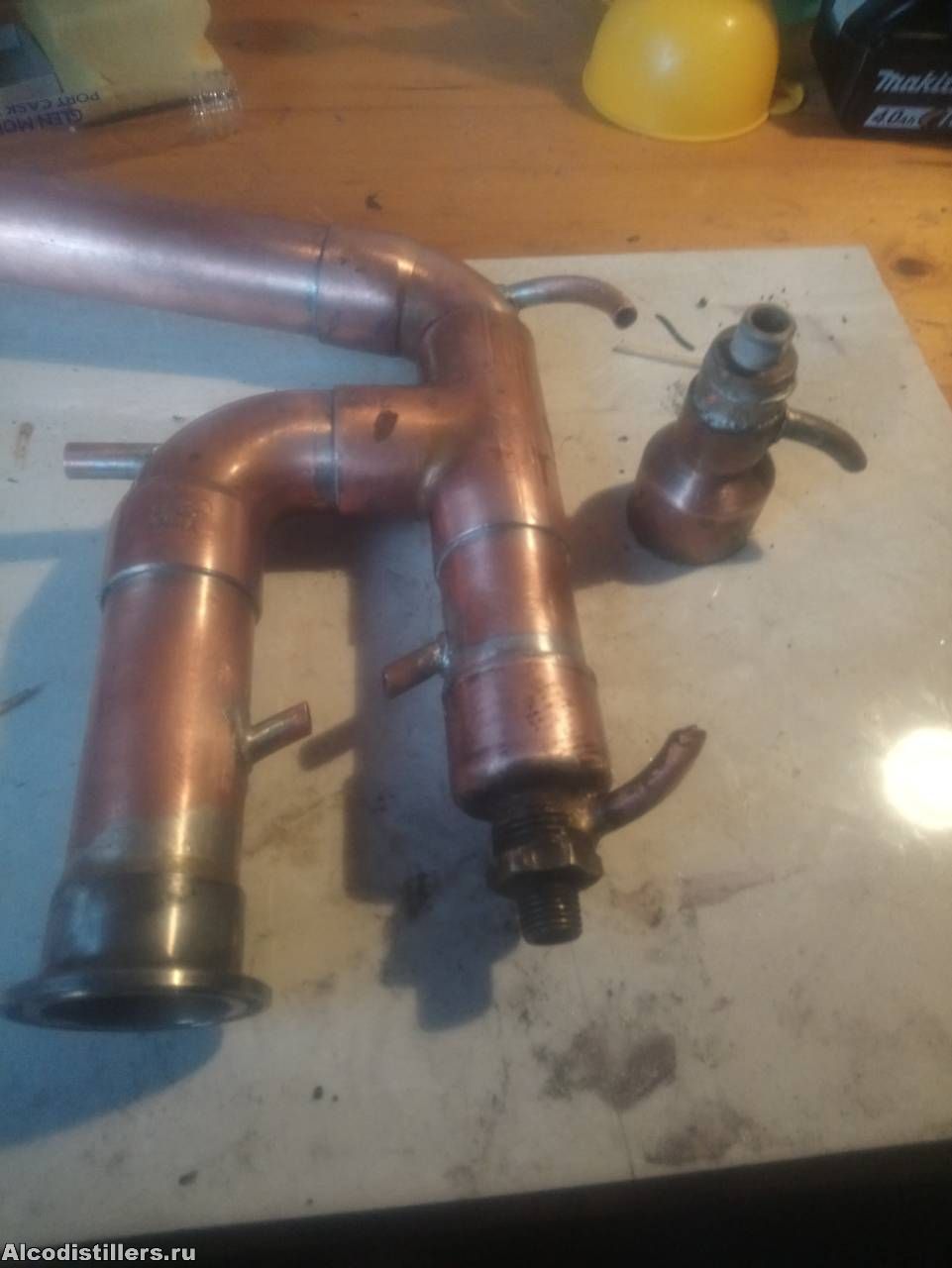

По чертежу вымерил узел отбора,трубку возврата, гидроуровень. Обьем стакана отбора  получился как раз 35 мл.

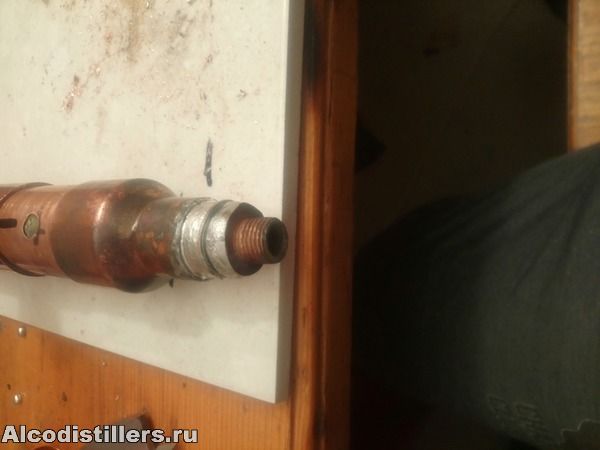

Тут меня подстерегла первая неожиданность. Переход 1\2-1\4 папа папа для краника отбора не паялся ни в какую.Пришлось его облудить всплошную. Получилось очень некрасиво.

Внутри еще хуже. Но другого переходника в наличии не было, поэтому оставил как есть. Обрезал трубки и голова почти готова.

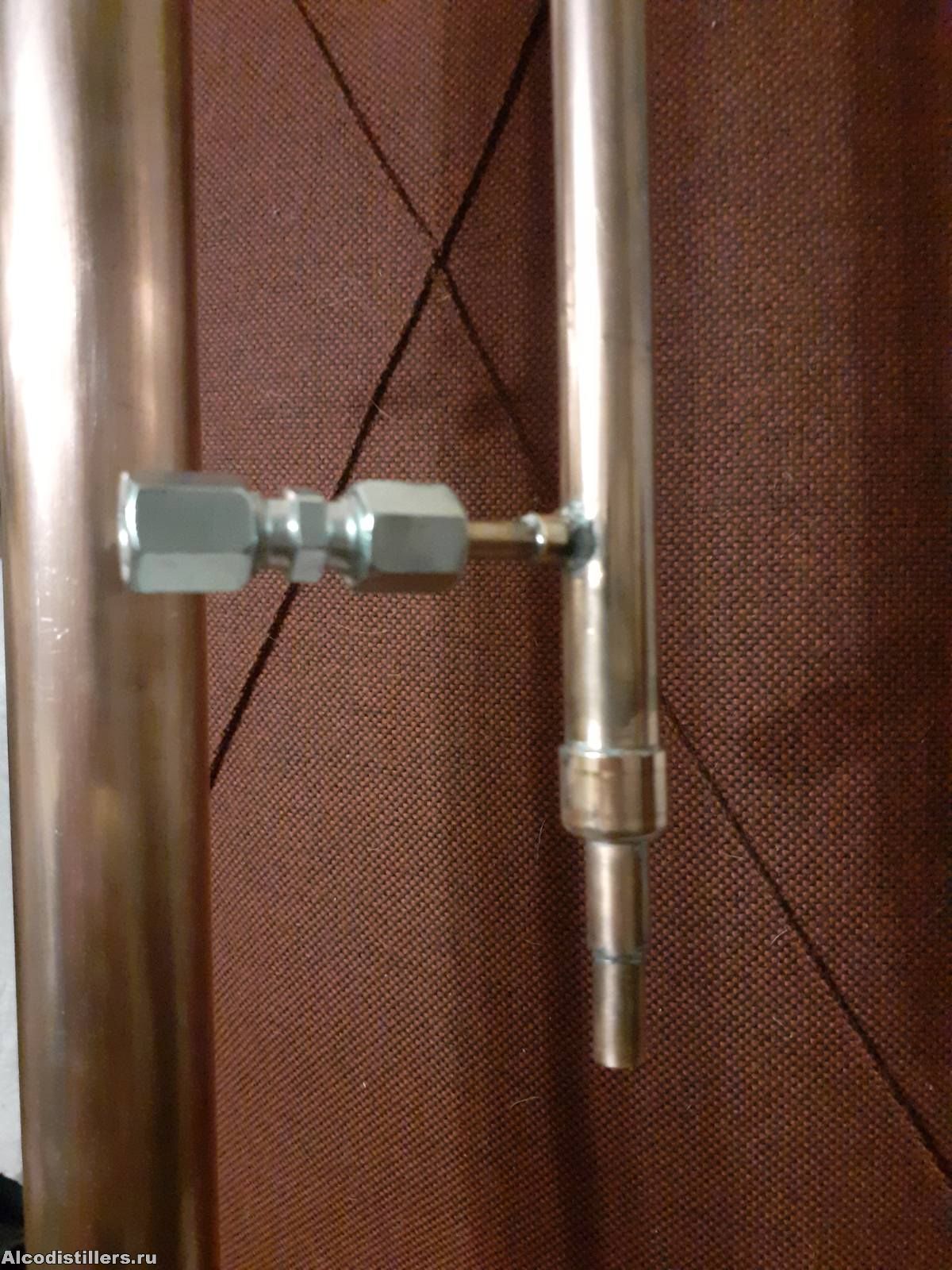

Осталось охлаждение наладить.Решил быстросьемы под пневматику поставить.они металлические и шланг у них прочный.Отличается от тех, что для фильтров на 0,35 мм!!!

Припаял две муфты на вход и выход. Там 1\8, кажется. И через ниппеля папа-папа одел быстросьемы.

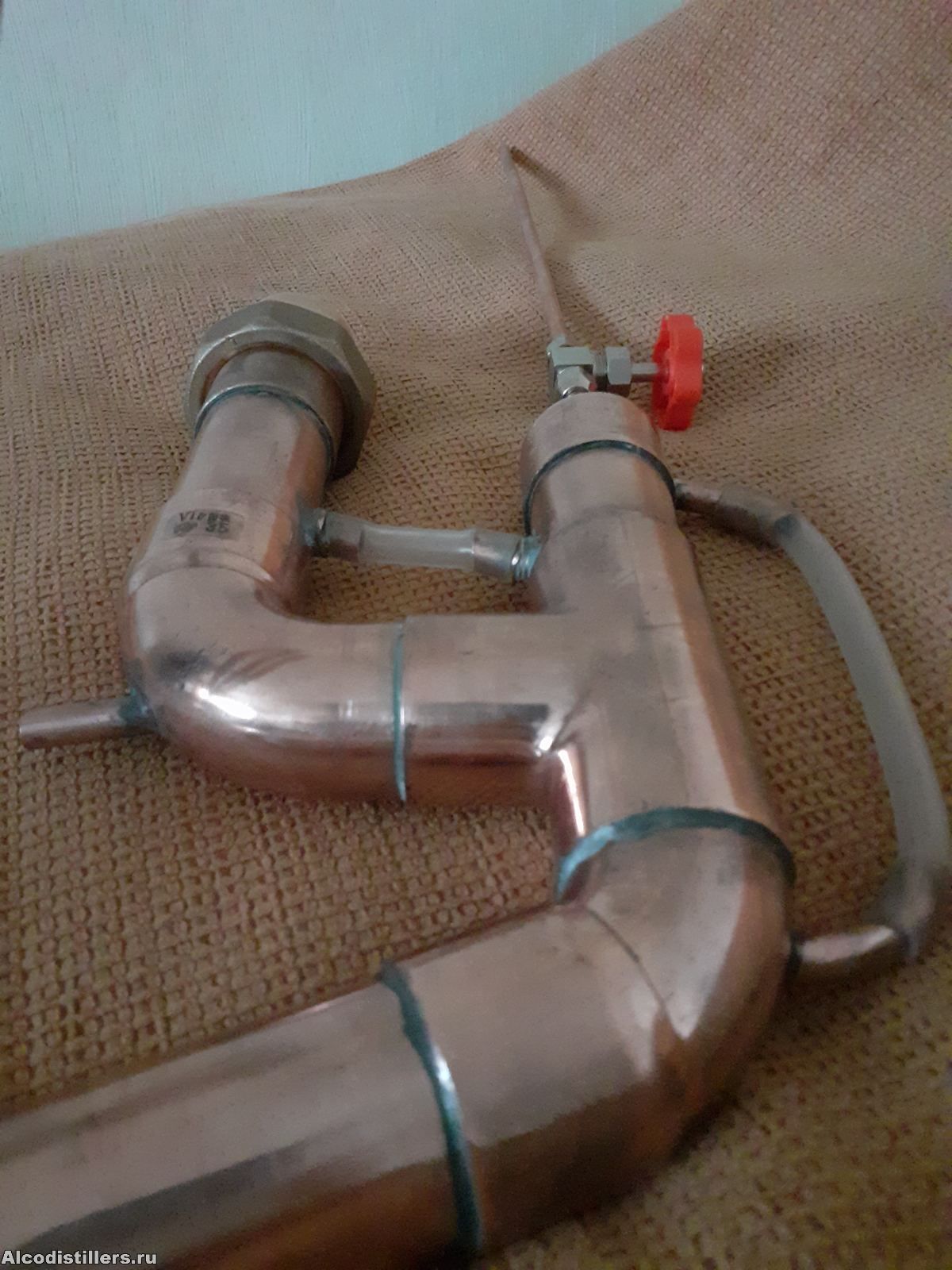

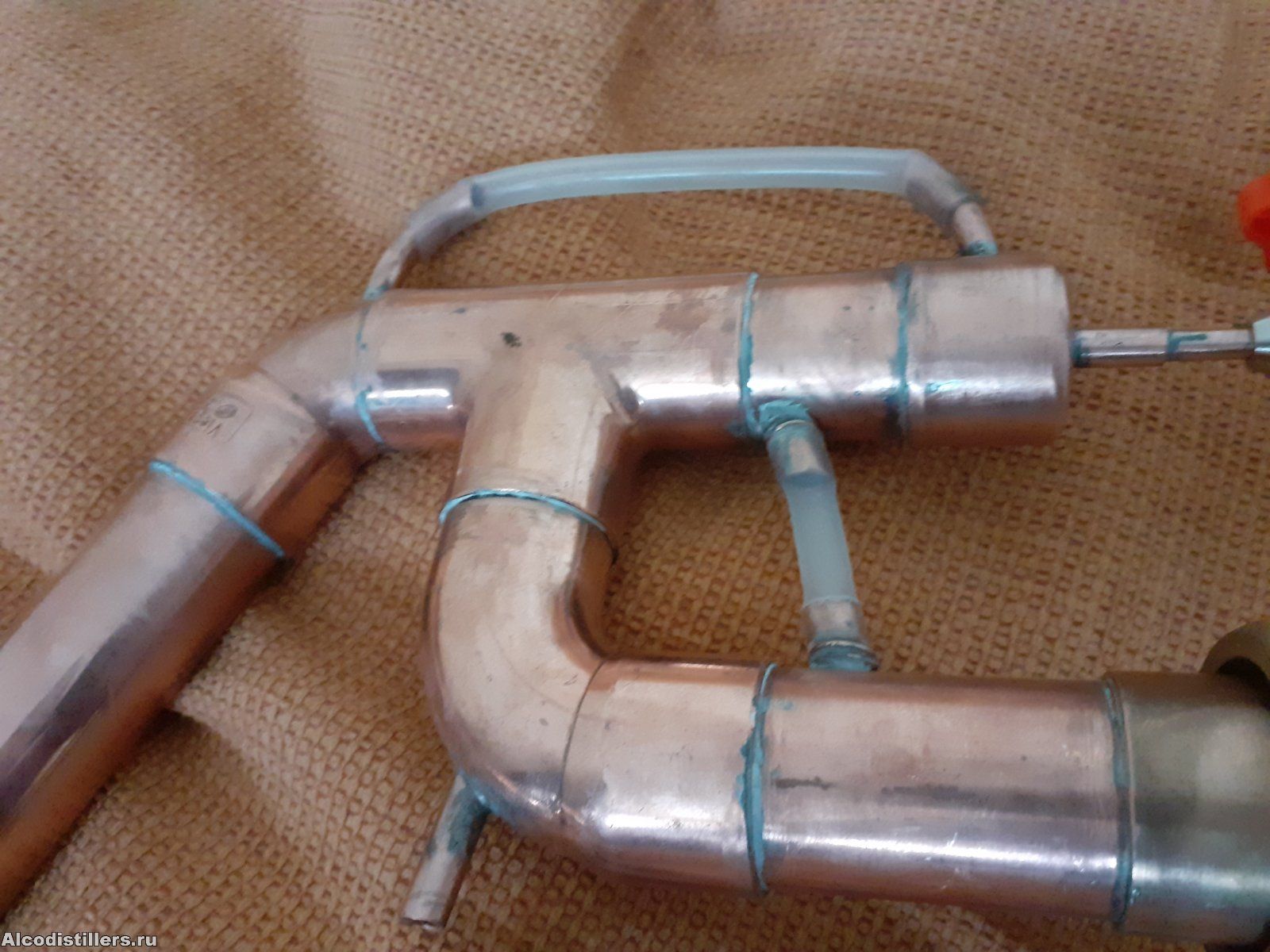

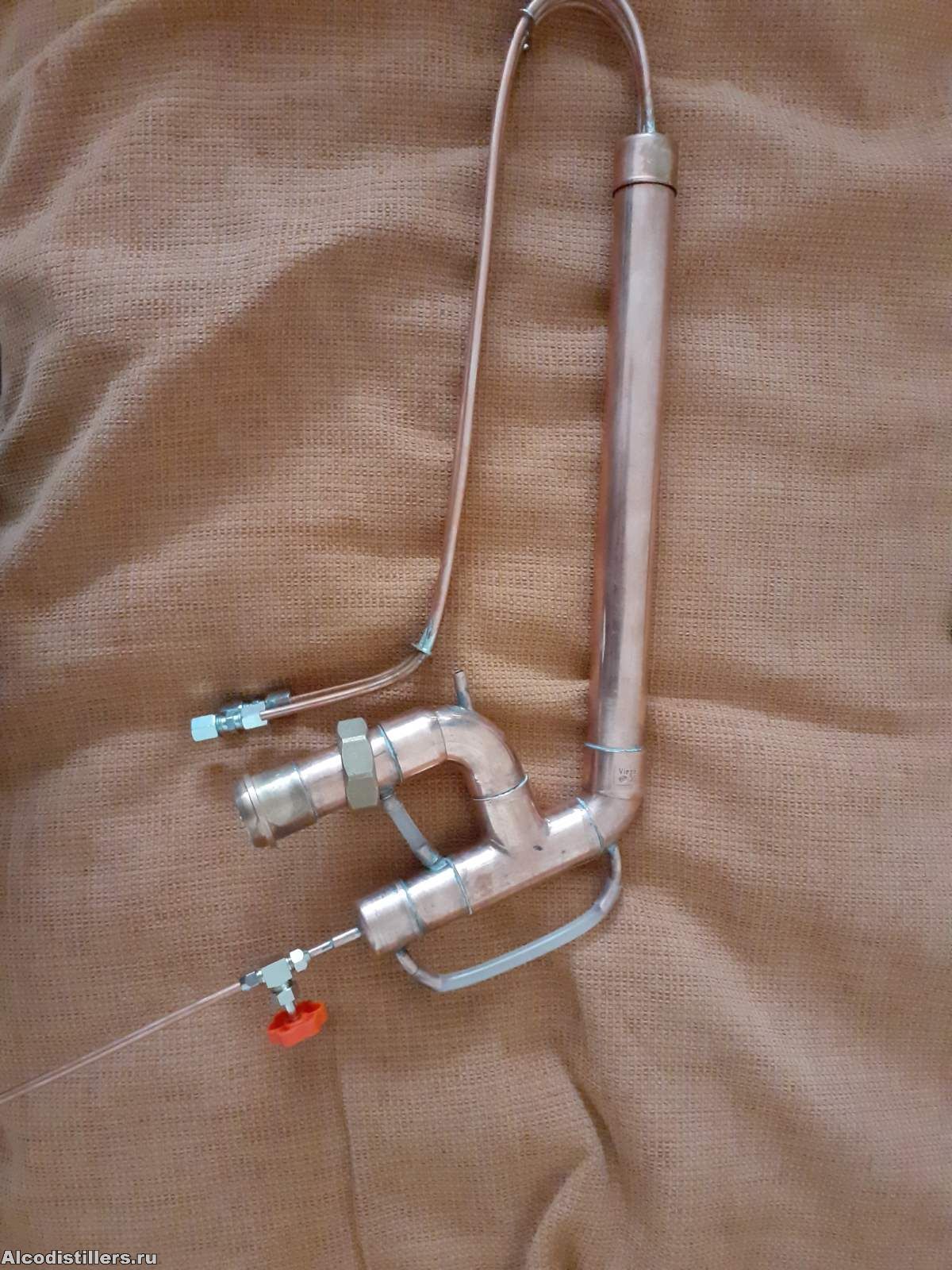

Голова готова!

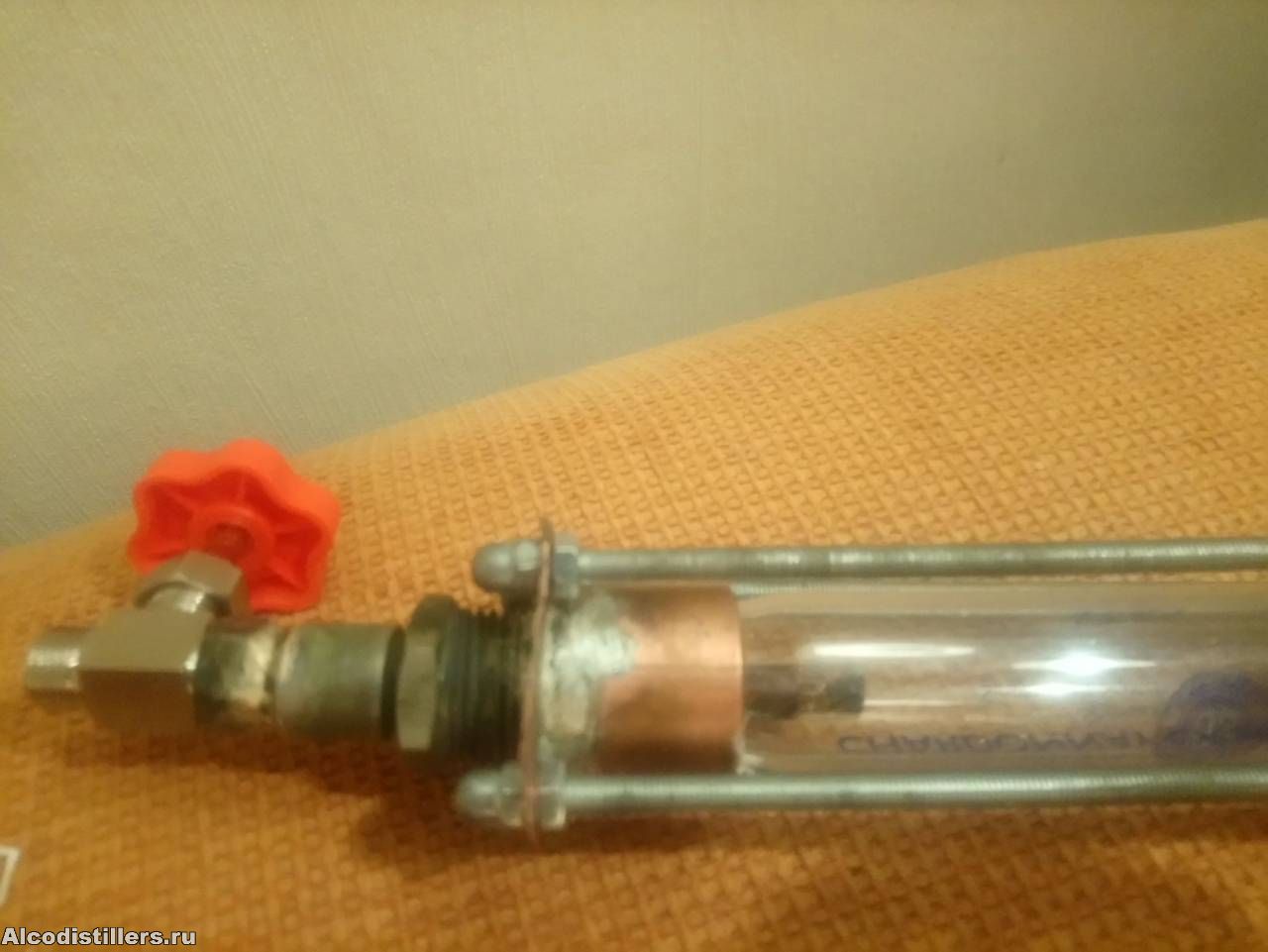

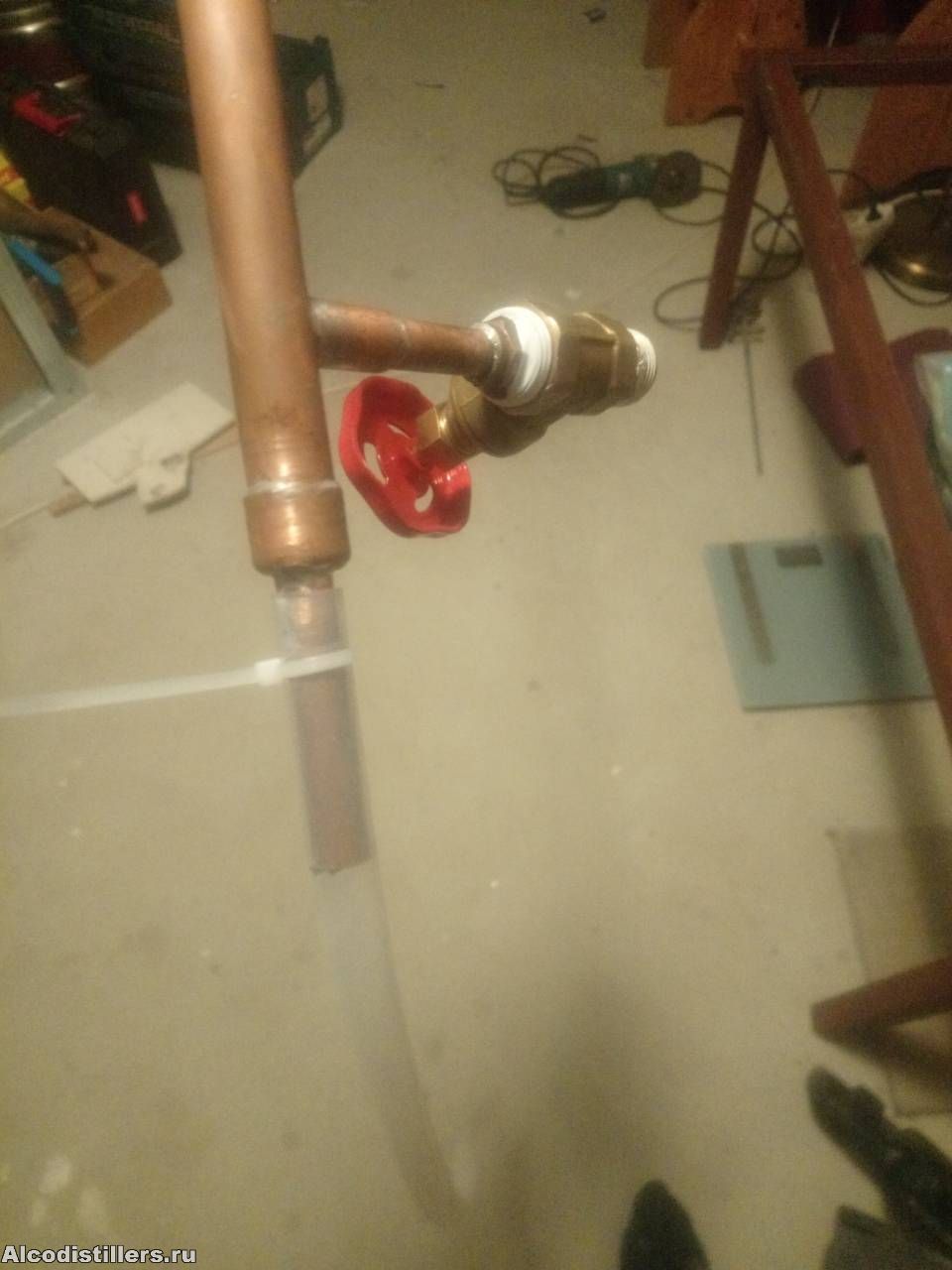

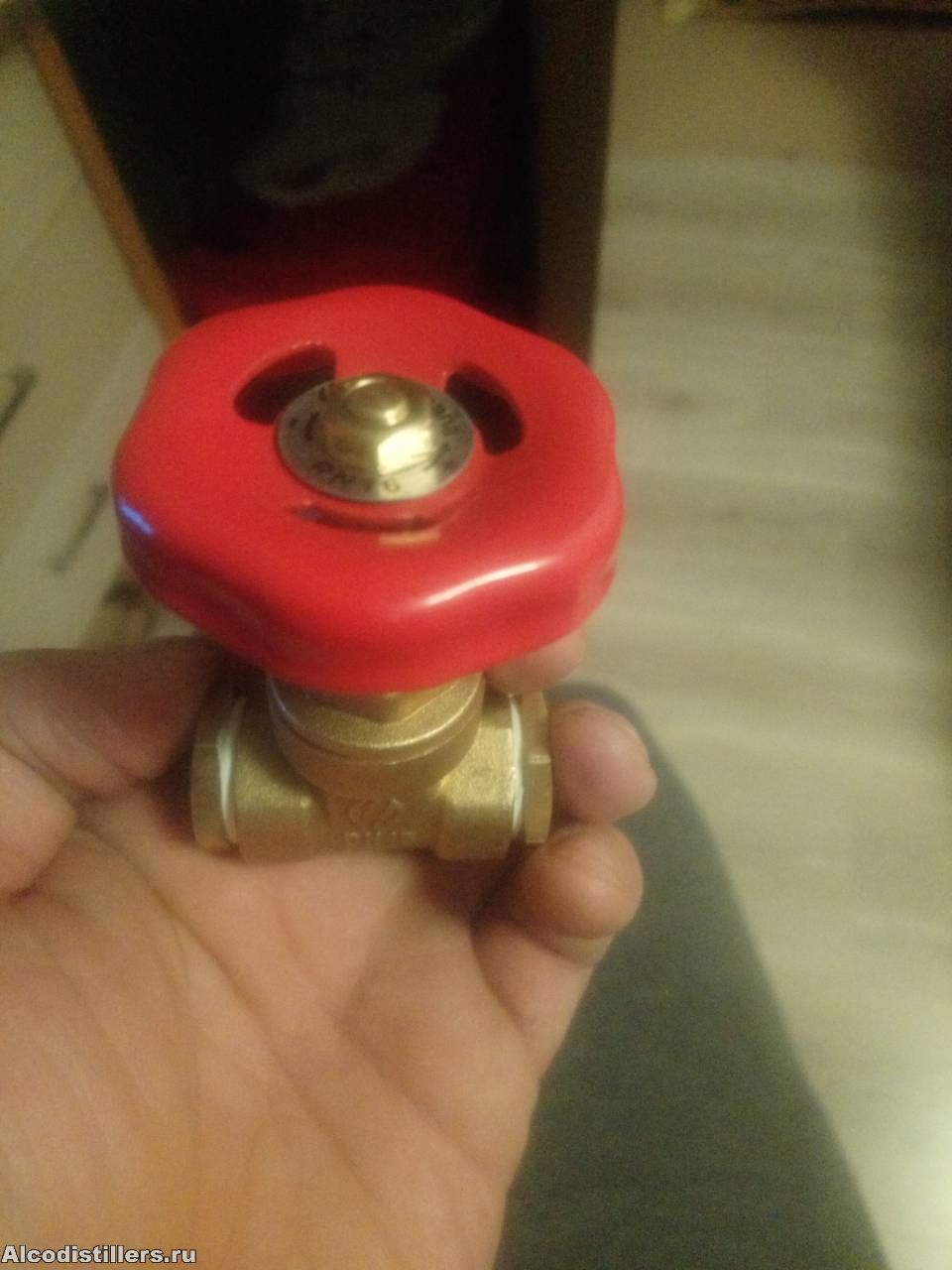

А краника все нет! И взять негде.И вот случайно, копаясь в магазине нахожу это испанское чудо!

1\2, но выбирать не из чего. На Востоке эпидемия, когда они там очухаются..Посмотрел, задвижка достаточно плавная. Взял два-на отбор и на подачу воды.

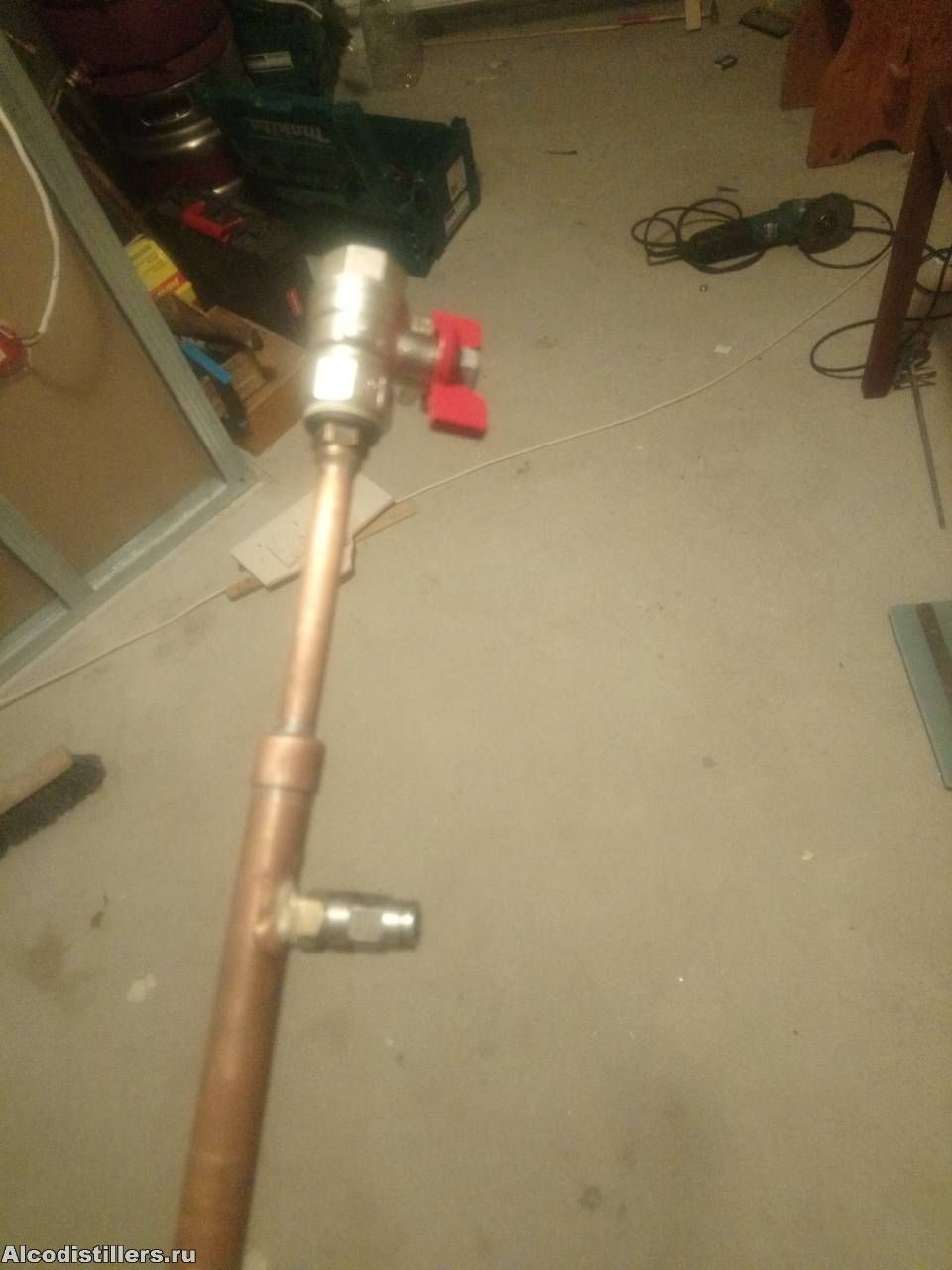

Быстро спаял доохладитель небольшой.10 мм труба в 15 и две заглушки. Их нужно точно по центру сверлить, чтоб не увело. Спираль не стал паять. Общая длина где то 90 см.

Вход воды 1\2 папа под кран выход-мама 1\8 под быстросьем. Сверху паянный фиттинг 1\2 под краник, диоптр, штуцер-нужное подчеркнуть.Внизу силиконовая трубка для выхода продукта.

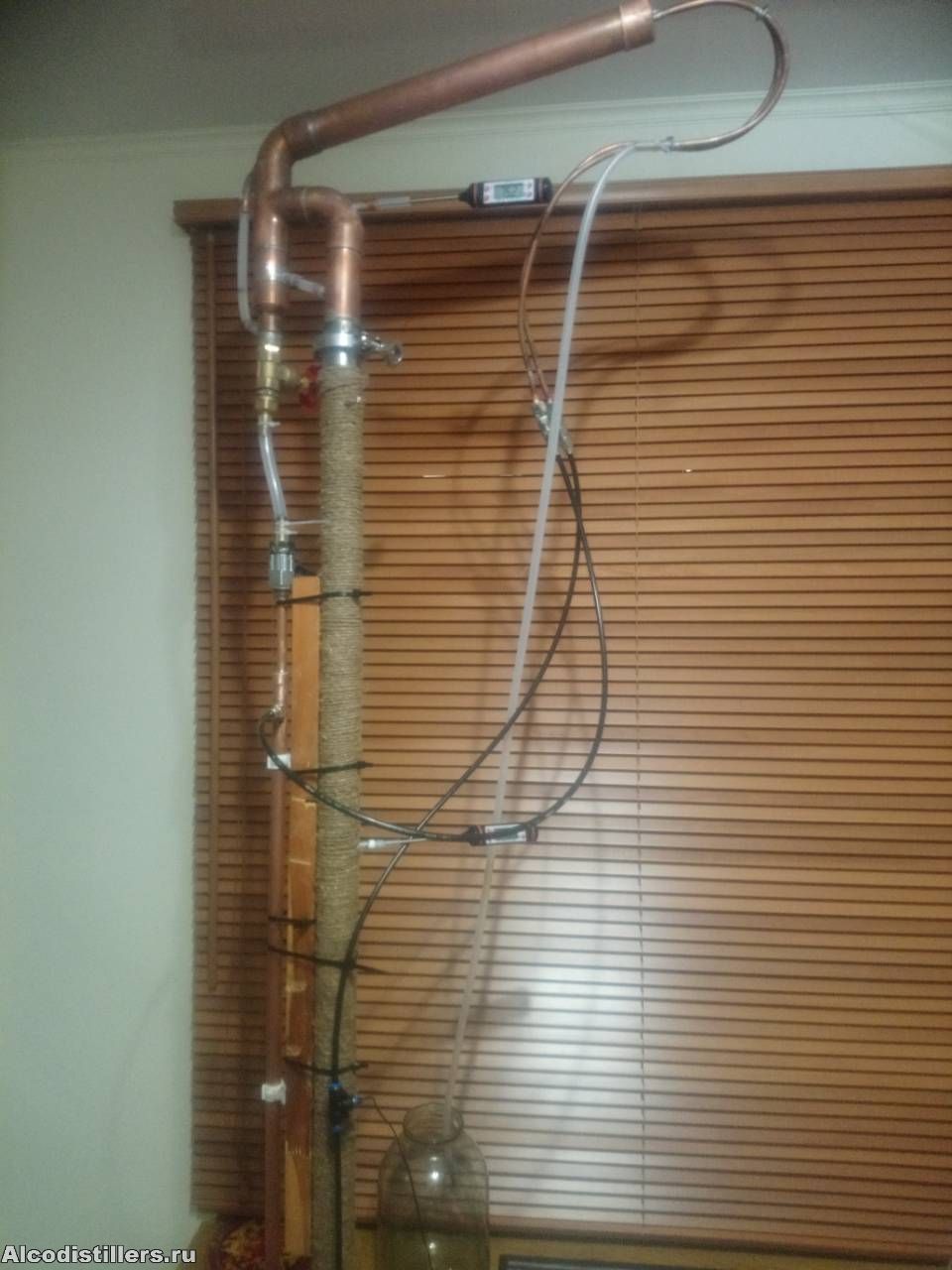

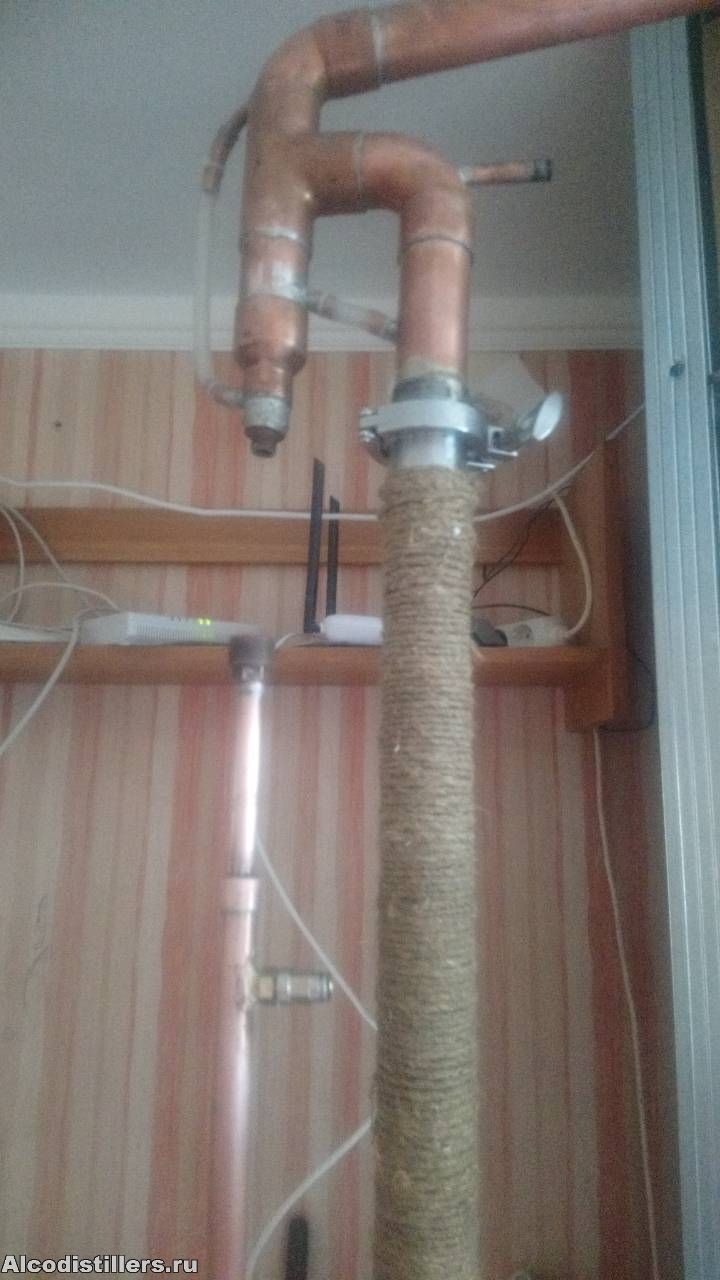

Вот так в сборе. Из ТСА шланг силиконовый в банку. В конце шланга кусочек трубки 6мм для веса. Термопар пока нету, значит барбекюшные.

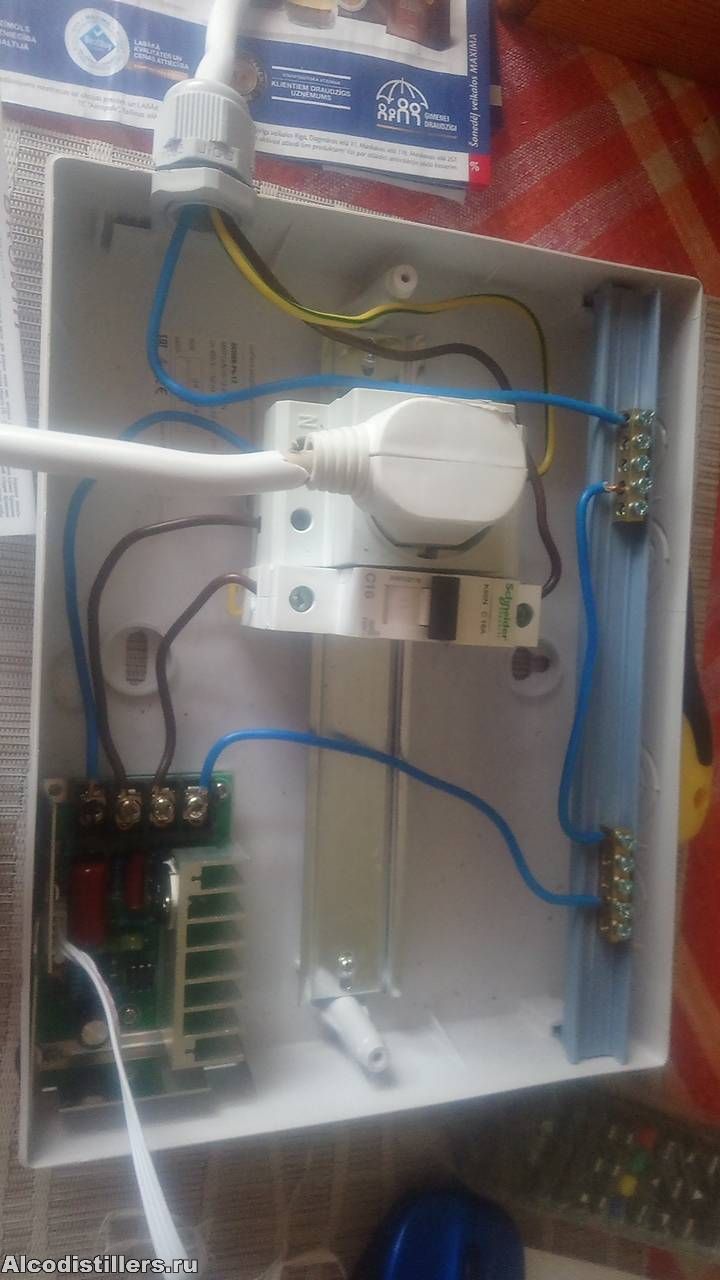

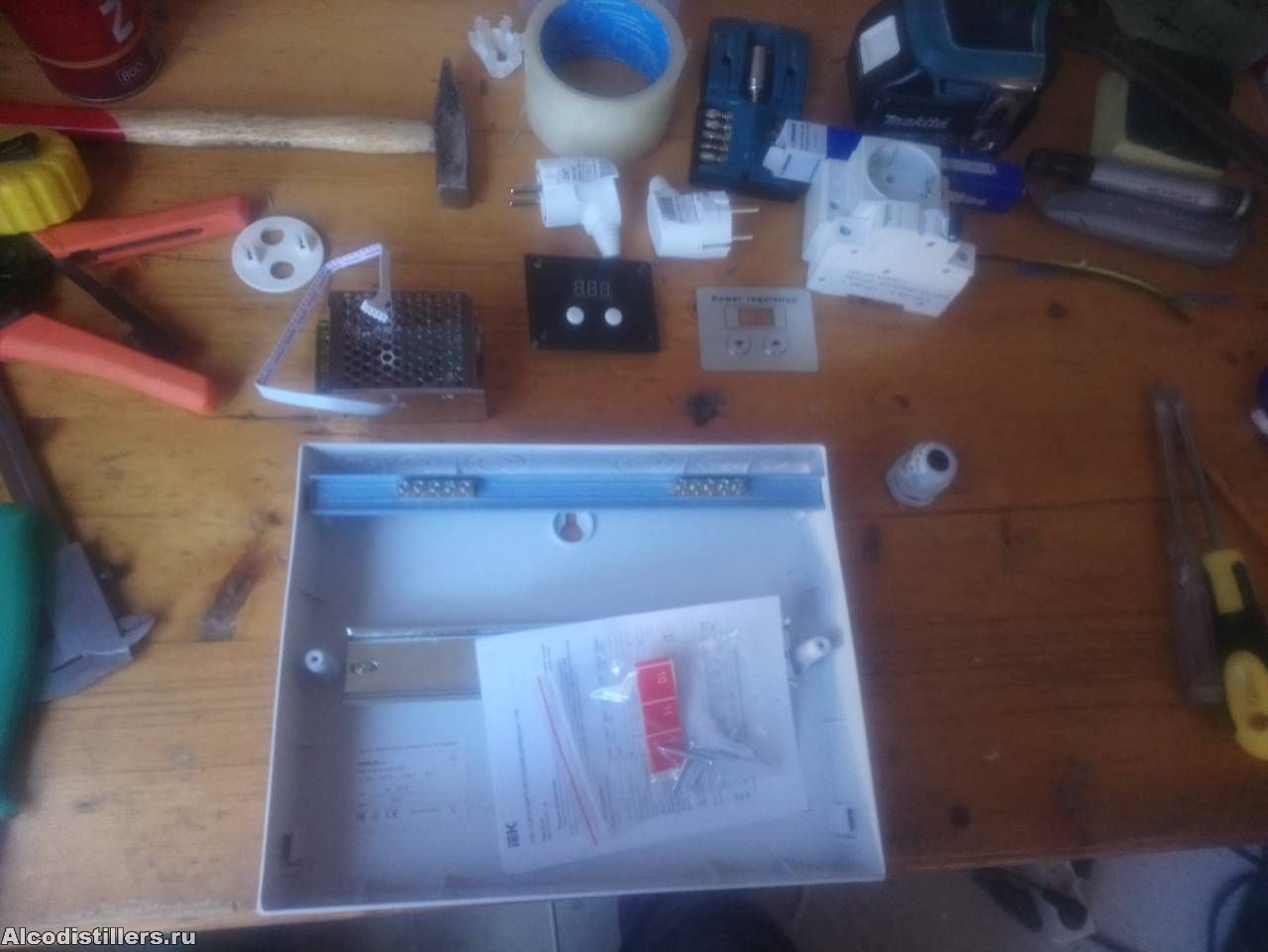

Тэн сделал по методу Дмитрия Васильева. вывел короткий кабель 3*2,5. с вилкой. Фазу отметил. тэн медный, 3 Кв (еле нашел), неснижаемый остаток 6 литров. В муфту вкрутил через фумленту, ничего не течет. Так, дошел до самого больного, до блока управления. Опять этот дефицит + мои абсолютное непонимание электроники. Ладно, думаю-пока китайцы кашляют, соберу как могу. Заказал регулятор сенсорный, автомат на 16 ампер (диф или узо стоят 24 евро в магазине), розетка на дин-рейку.

Вот так внутри. Сегодня при второй ректификации я спалил симистор, неправильно щупы на вольтметре подсоединив.  Ну... как есть.
И вот спустя ровно месяц после заказа первой детали , загодя нагнав сырца сахарного ( новый прямоточник нереально мало воды потребляет) я замахнулся на ректификацию. 12 л сырца 35 град. 4 л. АС , головы заложил- 200-450,хвосты 200 мл. ну вот так я видел, не имея опыта. Разгон, стабилизация, пленочный режим, головы 50 мл в час, тело 350 мл в час. голов с подг. было 350 мл-середина дельты))) После 350 запаха голов не было.10 банок по 400 гр. головы на 32%( не было тогда вольтметра), захлеб на 42, предзахлеб не смог сделать.Верхний термометр стоял как вкопанный. Посуду сменил и хвосты точно по прогнозу подошли. 100-200 мл, воняли как клей советский на стройке.( А, промывал до этого 7 литров сортировки было старой какойто. вылил ее потом.)тело вышло 96 по АСП-3. По таблице  94.4. Разбавил до 40-никаких запахов посторонних,опалесценции. Спирт. ГХ нет вокруг и не будет пока. Спрошу в Риге.
Потом нашел переходник 1\2-1\4- из нержи и переделал стакан отбора.

Обьем не изменился.

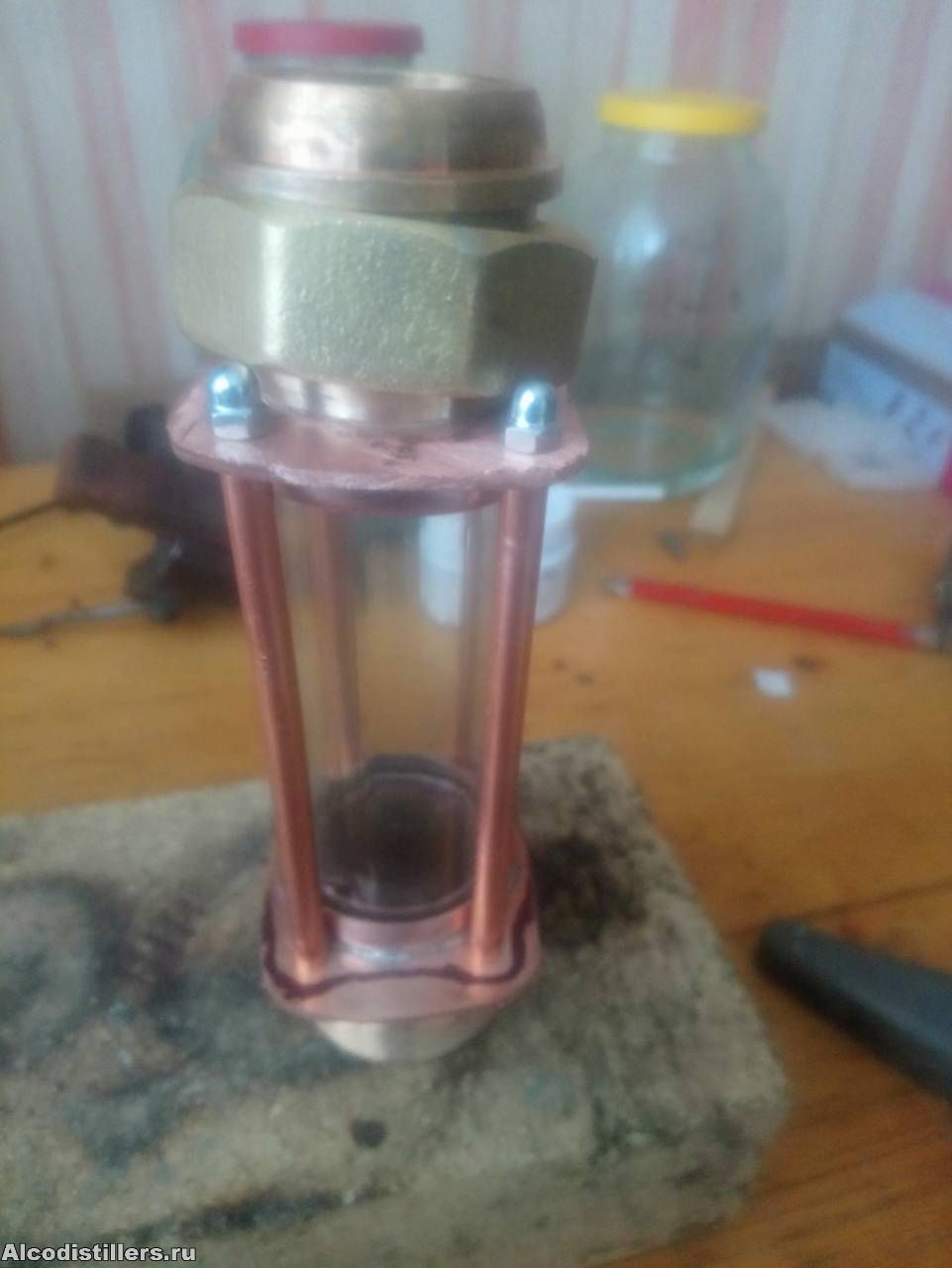

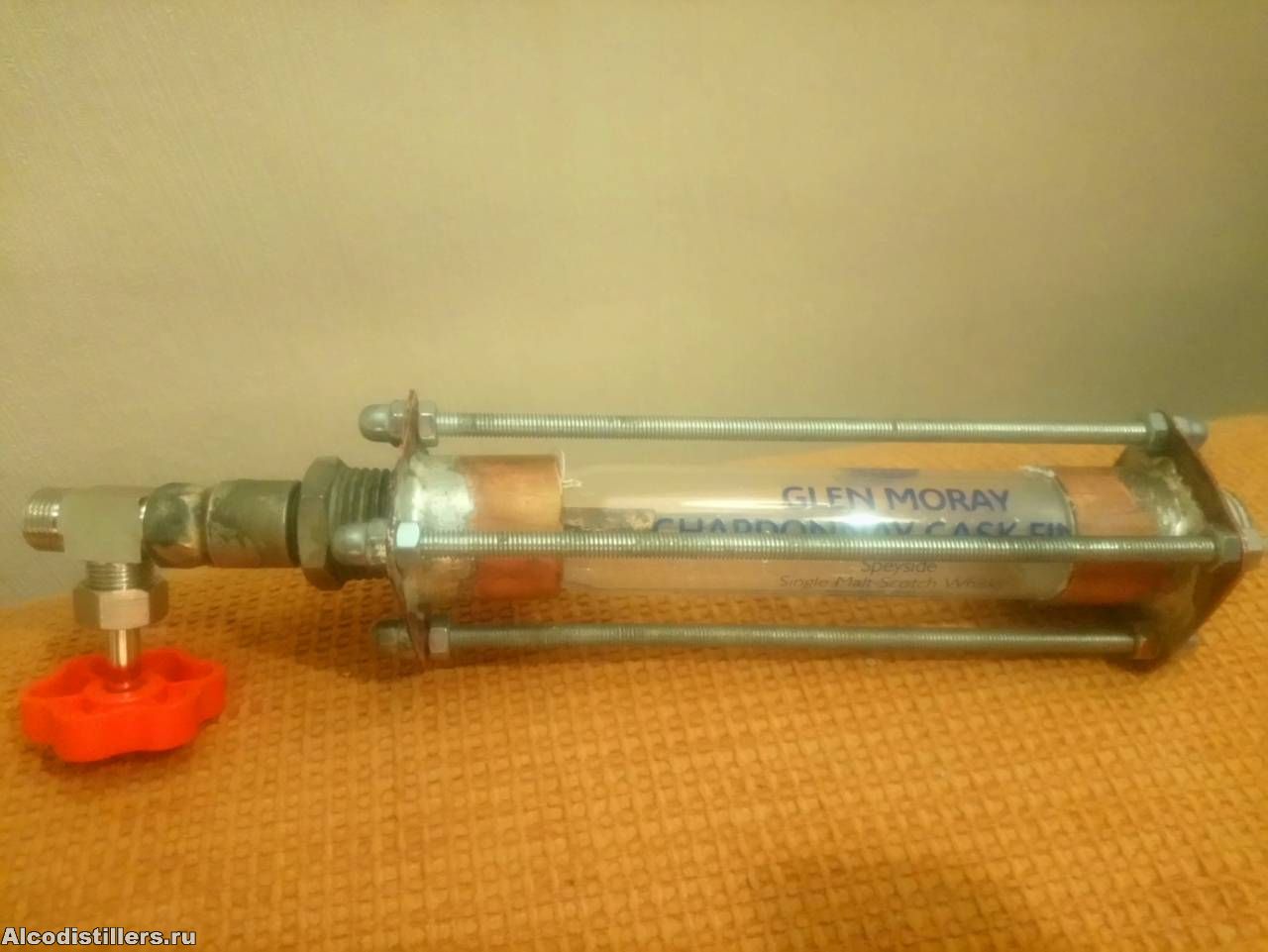

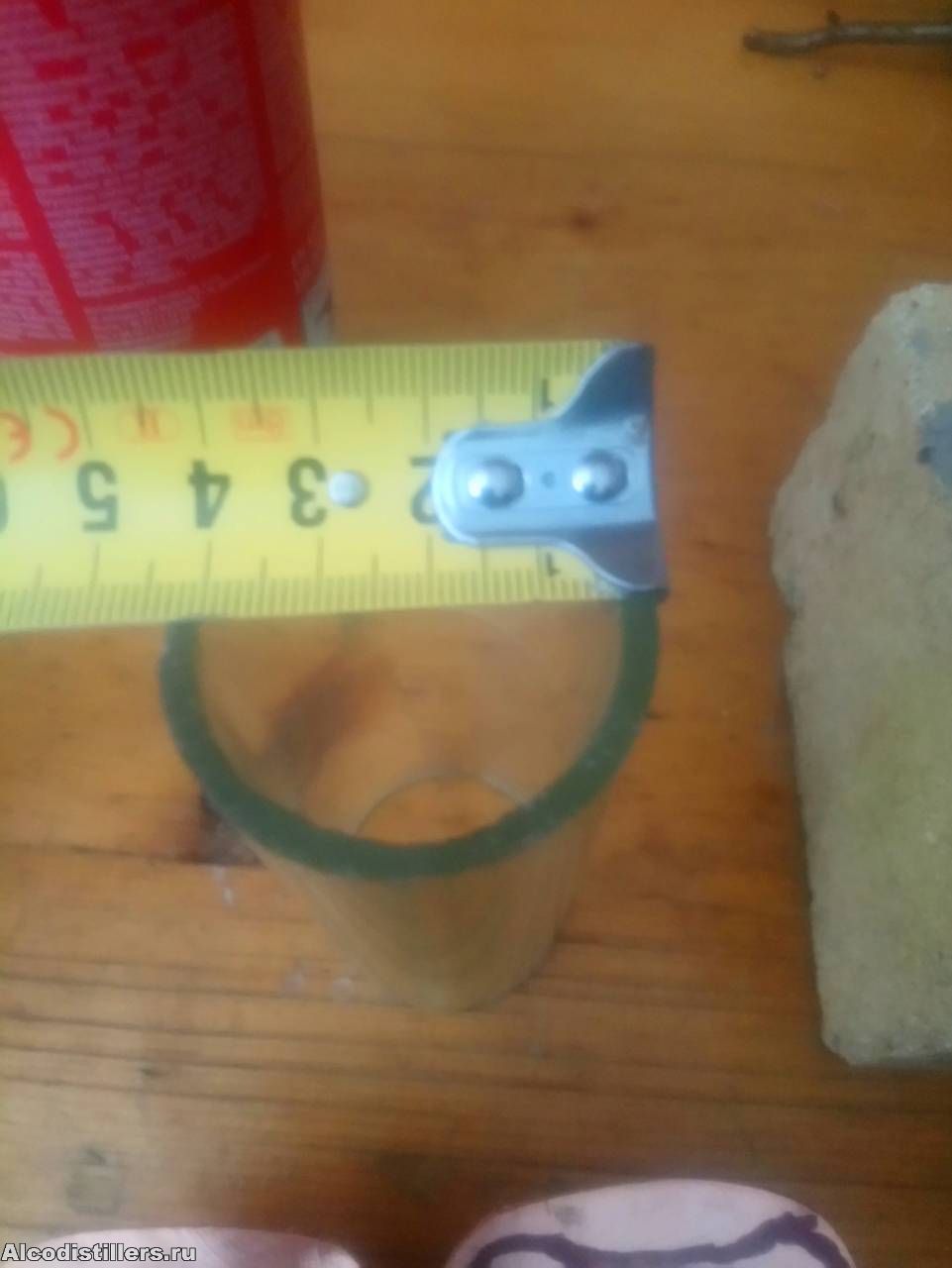

Вот такой диоптр спаял еще, копия как у Alex.bcn. Разметку потом нанесу. Связь с атмосферой через неплотный сты к верхней гильзы. Вещь очень удобная.
Сегодня хотел испытать, но спалил регулятор-пишу этот отчет. Хочу поблагодарить всех, кто пишет тут. Инфа полезная, ее много. Всем советую читать и побольше.Потом все разложится по полкам. Теория-основа всего. Но без практики тоже не уедешь. Так что читаем, строим, и читаем еще.
В планах у меня двигаться в сторону зерна, яблок и винограда. доделать управление наTM WEB. Есть кег на 50л. Старая молочная фляга на пароген пойдет. Может бражную сделаю, если приду к ней. Пока до лета еду в командировку. Не жалею ни об одной минуте, потраченной на форум. Критику воспринимаю нормально, буду признателен за подсказки. Пишу что-либо на форуме впервые, так что не обессудьте если где слажал. С уважением ко всем, Константин.
п.с. Обращался ко многим за советом-никто ни разу не отказал! На редкость приличная публика собралась здесь.

  • 0-02-05-e29c88de56d0dd2926f426b0d9c6948f31256c4a7cda312383397d1c6b12877b_a738d6f6-min.jpg
    size: 74.67Кб type: jpg
  • 0-02-05-e29c88de56d0dd2926f426b0d9c6948f31256c4a7cda312383397d1c6b12877b_a738d6f6-min.jpg
    size: 74.67Кб type: jpg
  • 0-02-05-955b19a13dd63fef8efc3d1b3363ed0d2c22385a13f1b88aa16a37527e6ed1f2_9a9acabe.jpg
    size: 62.49Кб type: jpg
  • 0-02-05-9ff0788a602e6691cda615c7c3e3c1c867b374a2540efa84b92795e8001d9301_1a6068fe.jpg
    size: 56.99Кб type: jpg
  • 0-02-05-91825751bbc19f8456b32f67bbe8f915cbecb12948c6b32c6ab36d311255e90b_bb26e4f5-min.jpg
    size: 69.1Кб type: jpg
  • 0-02-05-f38971fee5bfa5cffa84d9e59854a0cf6d658e8061ea010fb7f3f556b798c323_6d777d74-min.jpg
    size: 71.19Кб type: jpg
  • 0-02-05-8b0a34d92a16c03c5dc8aaf20350f4061ddaecdd3a49bbf2885bc10f3c607ab8_ac47d6e9-min.jpg
    size: 45.48Кб type: jpg
  • 0-02-05-155db3ab3de611e0e5a1645335f20d0e762e018be7e9c402193fed46de39978b_7ede1828.jpg
    size: 81Кб type: jpg
  • 0-02-05-ab406f153cfbc1d5e67530822c532845611ce8b1c450a54bb939b25dd1fccac1_4bd052b1.jpg
    size: 74.49Кб type: jpg
  • 0-02-05-b8d25fc030601e3a42fc6b553552e95b1e7369c84c5ed2d22b86a958d6f91013_23619f1c.jpg
    size: 51.5Кб type: jpg
  • 0-02-05-20eadf52ed018f390906ac0b12b4a2f3262b4d5600640b6a6909a991a1ef8c3d_87014ad4.jpg
    size: 75.16Кб type: jpg
  • imgonline-com-ua-Resize-7Bg58RrRtwq4Vb2c.jpg
    size: 55.45Кб type: jpg
  • imgonline-com-ua-Resize-QVsJhwSypC2.jpg
    size: 42.22Кб type: jpg
  • 0-02-05-5a43cb8e1417b7e6d2f7d03a71888354dd399db2286d22f4e49e3a22e70e90d7_feeef1d2.jpg
    size: 72.77Кб type: jpg
  • 0-02-05-315783c9c8756485131c5cf0edc070c6ae07ef1d5d1c0eef7f1efcda0eb582da_a3ba3d8d.jpg
    size: 78.52Кб type: jpg
  • imgonline-com-ua-Resize-uhW5OPqz9fxdya3Q.jpg
    size: 81.69Кб type: jpg
  • 0-02-05-7c64b42d3140f81c48959f90b3285a49757c23133c860b82c86ce5cfc5047963_9cb2a077-min.jpg
    size: 62.69Кб type: jpg
  • 0-02-05-45698169d719d2dcfbc1f90701f19adb6ebddb20d50827a65cddb06e6d7e59bc_d550d7c1-min.jpg
    size: 57.21Кб type: jpg
  • 0-02-05-f2ce3f2f64e36aa4fe23932f303416aedc042cad0b6cbd15cbf2f2cb881ab3ce_6d777d74-min.jpg
    size: 71.42Кб type: jpg
  • 0-02-05-5f95708cf266655e6da034c1f49069065ec2afe7990dd1d6fa3ebbb50e90cab2_8ebbb4fb-min.jpg
    size: 71.95Кб type: jpg
  • 0-02-05-a22f751cd81ad2f6f232ee4f0de9b227482158e55f6460309235ff419c3e93a1_ccb556cb.jpg
    size: 67.41Кб type: jpg
  • 0-02-05-d8947e4e6fa39da3348549bf7fd88bf0a3b1cb1e784522689690d231bead6fd4_8789574c.jpg
    size: 62.6Кб type: jpg
  • imgonline-com-ua-Resize-84b9rUqzVEl.jpg
    size: 76.42Кб type: jpg
  • 0-02-05-f6a15ae44cff10ea0db76a8f2a69692be0e9a9e0f2cce2248d57359623e5e030_8a367dbd-min.jpg
    size: 91.24Кб type: jpg
  • 0-02-05-20eadf52ed018f390906ac0b12b4a2f3262b4d5600640b6a6909a991a1ef8c3d_87014ad4.jpg
    size: 75.16Кб type: jpg
  • 0-02-05-e8ddd20dbe874f841dbd2ab7b86c2a7041fe9b8ca004c96a48866b5fbe8199a4_1814eea8.jpg
    size: 71.38Кб type: jpg
  • 0-02-05-57c7a0b00a106c62a944270ab7d0a2c235e2363dac4e16eee858713ef98e0e15_94005bbd.jpg
    size: 68.05Кб type: jpg
  • 0-02-05-66548a74eef3716e4923cffafb120b6bac15b11eb87a3edc2bad761d9d7b69c4_d6edfa3b.jpg
    size: 68.2Кб type: jpg
  • 0-02-0a-74a06365350b4a3f2d73bd09cf8277d4286697800937ad35a093c9540e2cc1ba_148d8165.jpg
    size: 98.17Кб type: jpg
  • 0-02-0a-c36d37bceceb49f33795229124e0690ac764f92e309ef5dbd68dac8e403af847_8d695617.jpg
    size: 98.17Кб type: jpg
  • 0-02-05-5a972c298e148e4b357ec3effeaae5275455984ae1cdd68753859f29493bf9f1_243c2e3c.jpg
    size: 56.2Кб type: jpg
  • 0-02-05-df1605b25cf23bf6f9c2a7c1a2abeefde0967f0102f4deedff2bda9ececcd283_533e2807.jpg
    size: 72.13Кб type: jpg
  • 0-02-0a-f210771a61ac451aefeedfbf90c5aafcbfaea1bb0a193bf9be256d8c49ded574_8ee72d3b.jpg
    size: 76.68Кб type: jpg
  • 0-02-05-9ecb9908877681db2f2ba7812cc53c047a9bec405ec19596c90b80f9d1fea761_9690d40c.jpg
    size: 60Кб type: jpg
  • imgonline-com-ua-Resize-Q1FHEkIOTIk.jpg
    size: 101.42Кб type: jpg
  • 0-02-05-48f789aae86356e67bd88b3ef2a013c4edc4666177422cfc0f8fe504274335b8_9adb93ac.jpg
    size: 68.66Кб type: jpg
  • 0-02-05-ffae6894087cfca8cd3fd6c592c304a8ebb51eaca5ffba871d26cd89725c94be_bcb00561.jpg
    size: 66.53Кб type: jpg

2

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

Серьезная работа!!

"Алкоголь, друзья, не помогает, а приносит вред! Он пагубно действует на рассудок, и губит зрение!"(с)Лимонадный Джо
Ваяем медную колонну 35мм/1400 с вертикальным дефлегматором.
Это вам не Таити!

3

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

LatgalecLv ©:

Посуду сменил и головы точно по прогнозу подошли. 100-200 мл, воняли как клей советский на стройке.

Вот здесь не понял. Наверное речь о хвостах? Хотя как клей воняют головы...  *DONT_KNOW*

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

4

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

alex5sh ©:

Вот здесь не понял. Наверное речь о хвостах? Хотя как клей воняют головы...  *DONT_KNOW*

Исправил. Головы воняют другим клеем. Хвосты мне напомнили какой-то специфический клей, не могу даже обьяснить это.

5

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

Всем привет! Свалившееся на голову свободное время проходит не зря. Товарищ, однажды отведав тягучей, потерял спокойный сон и сподвиг меня на содействие в сборке стабильной колонны. Нового ничего нет, есть некоторые интересные моменты. А именно вывод под игольчатый кран не резьбовым фиттингом, а трубкой 6мм для последующего обжима. Кто не знает, долларовые краники приходят с обжимными гаечками. Можно делать переходник, а здесь решили вот так сделать.

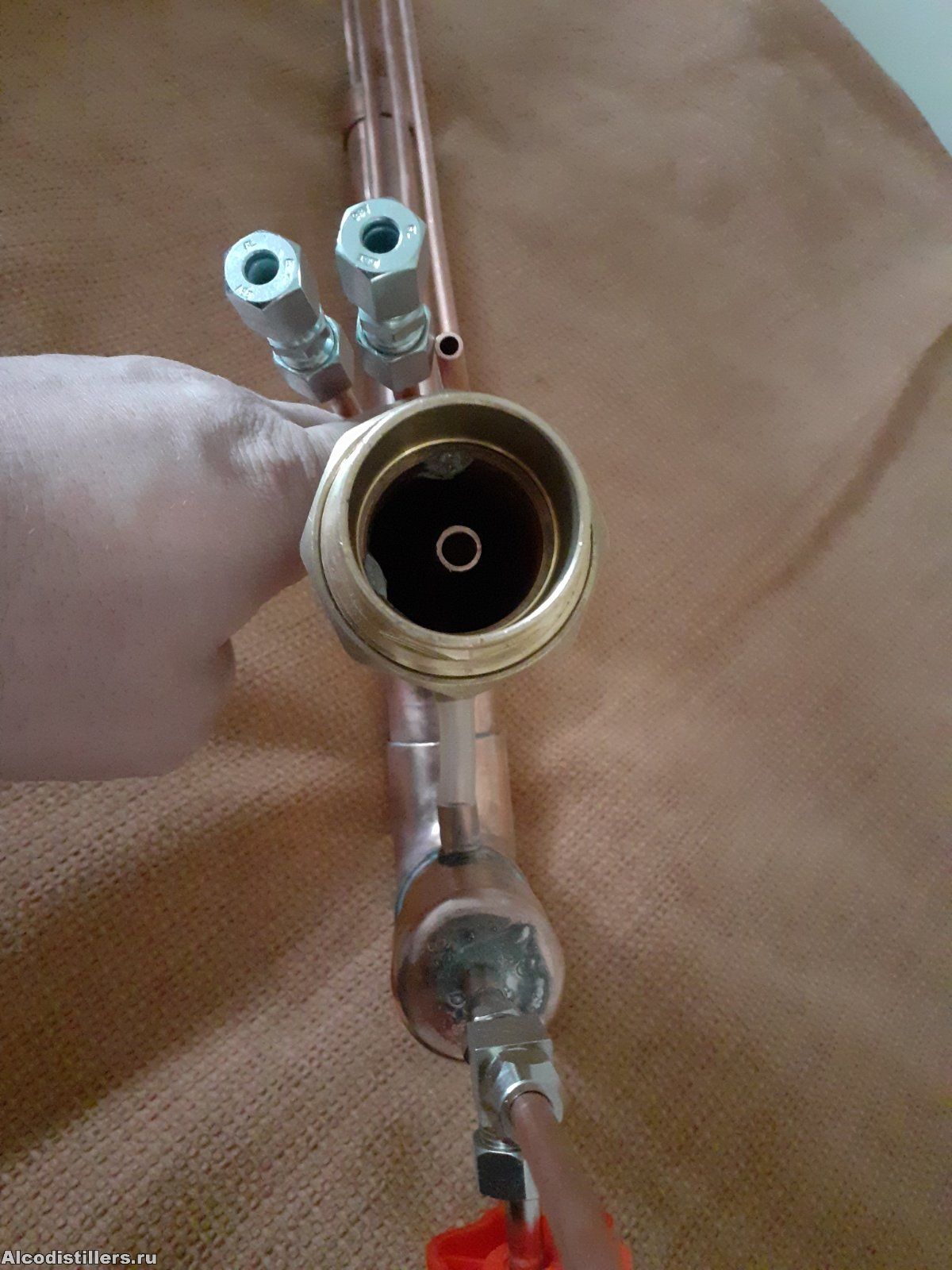

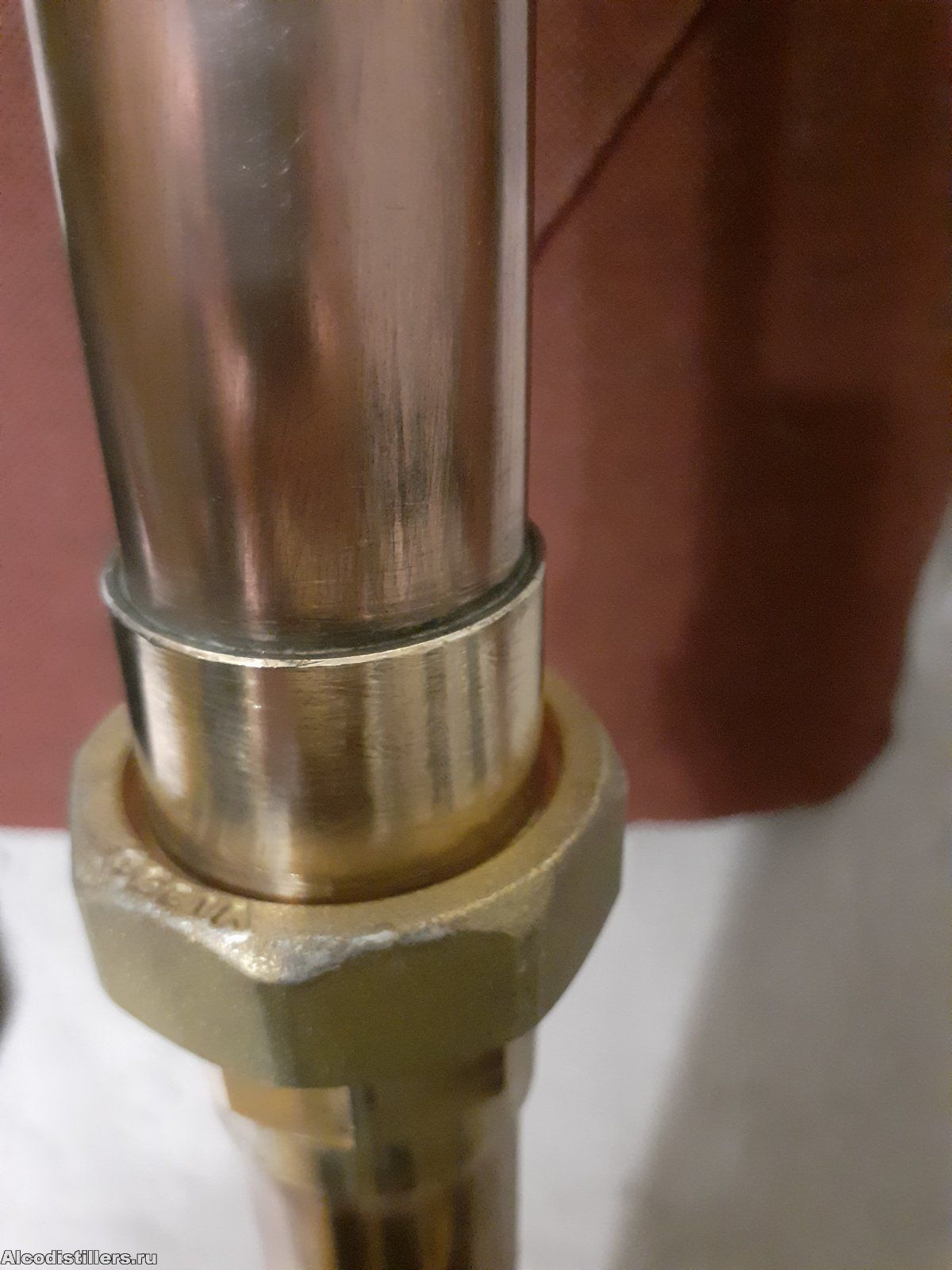

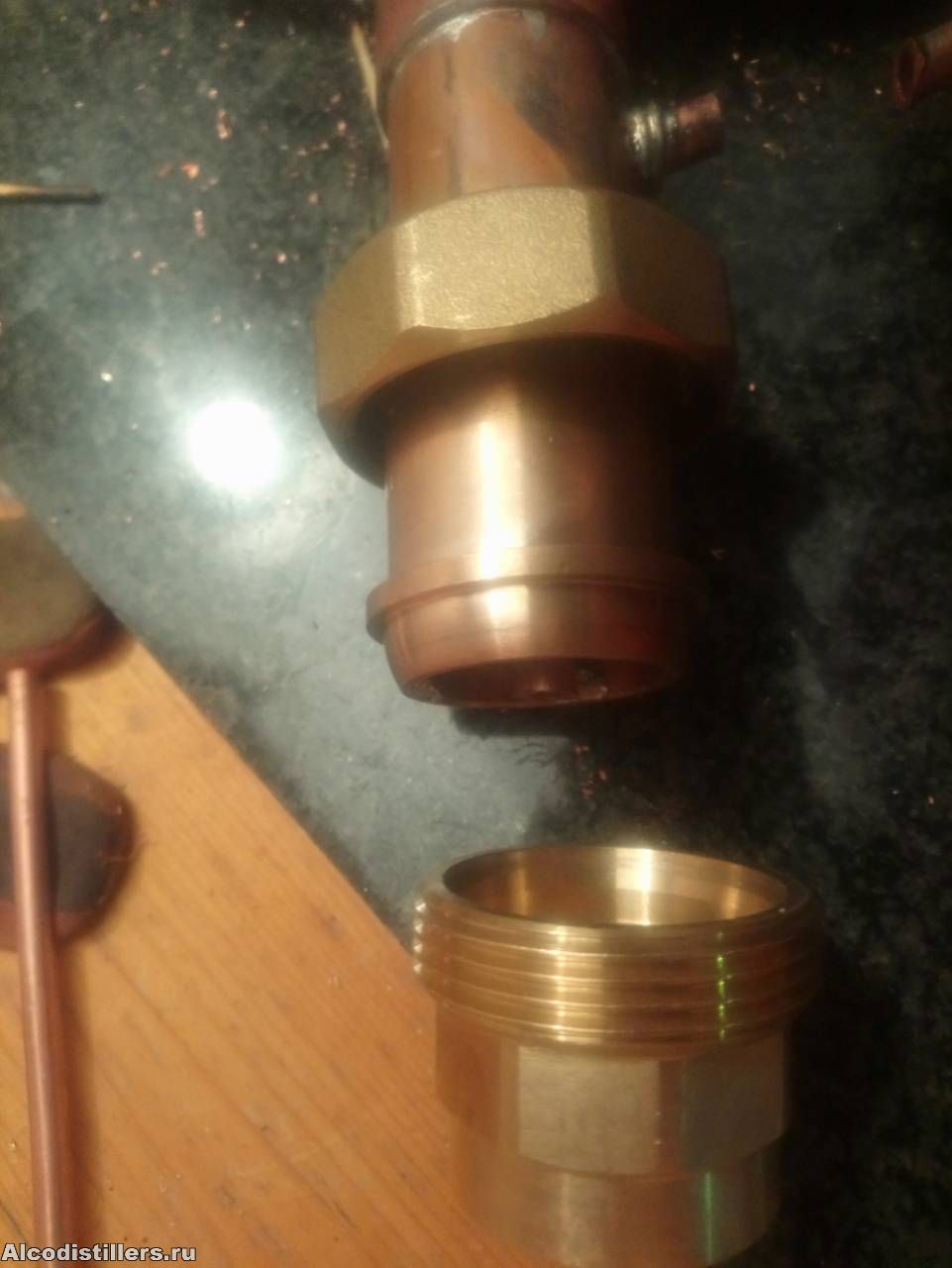

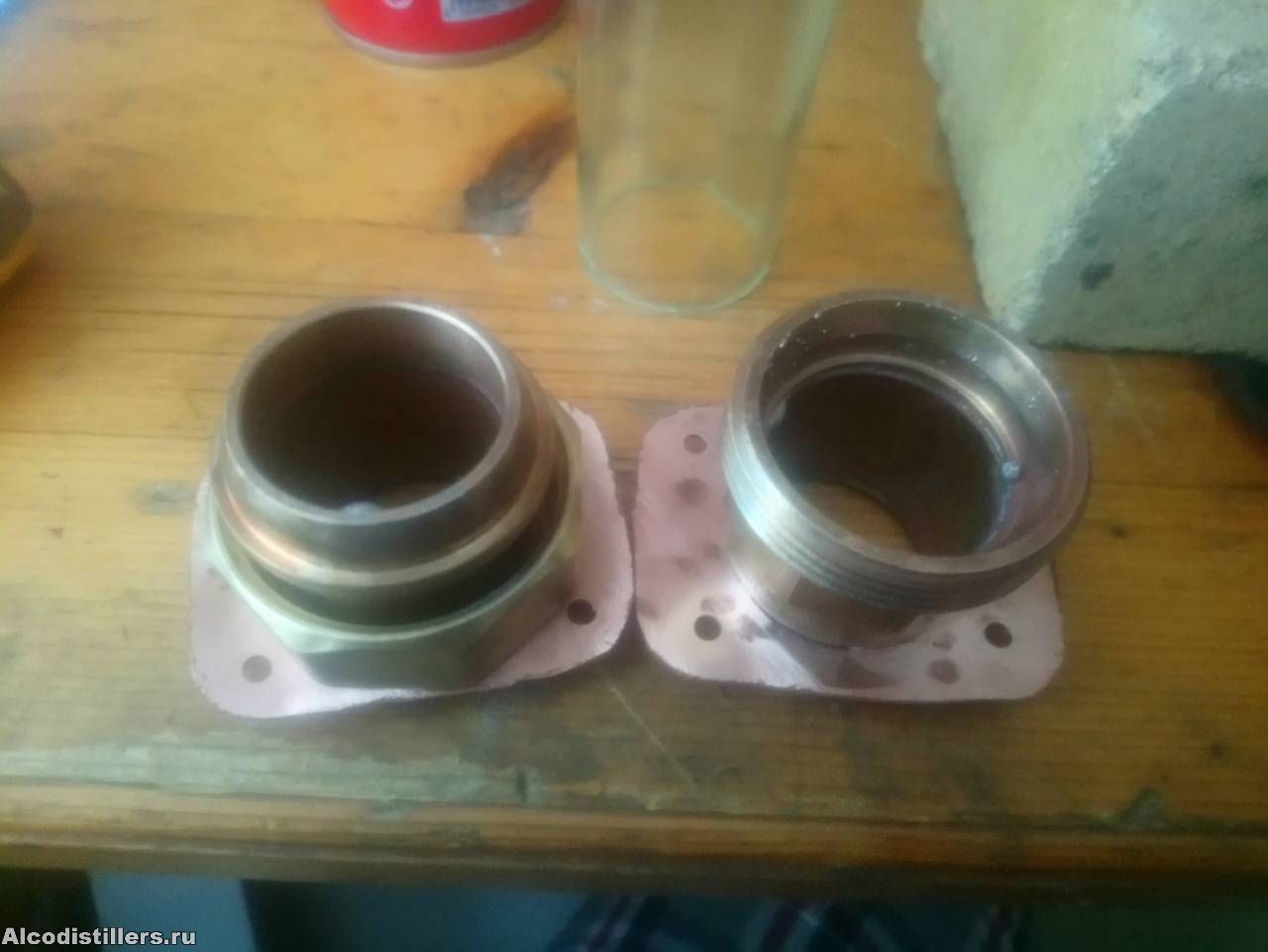

И второй момент это использование резьбовых американок с накидными гайками. Они предусмотрены без использования фумленты и прокладок. Пока в деле не опробовал,выглядят надежно, паяются отлично. Стоят дорого. В целом оценку давать пока рано. Как покажут себя, дополню.
На мелких деталях не буду останавливаться. При необходимости дополню.

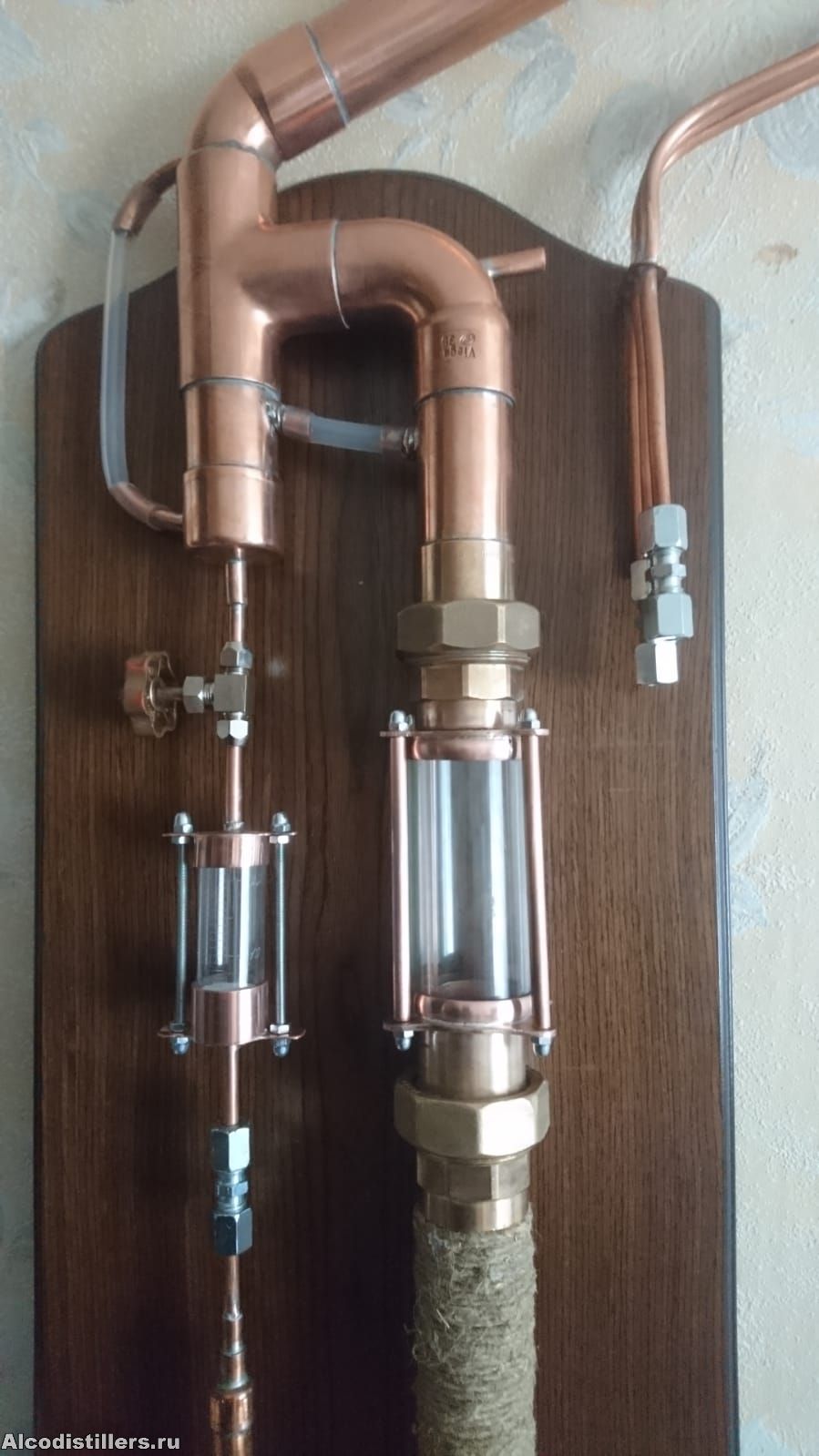

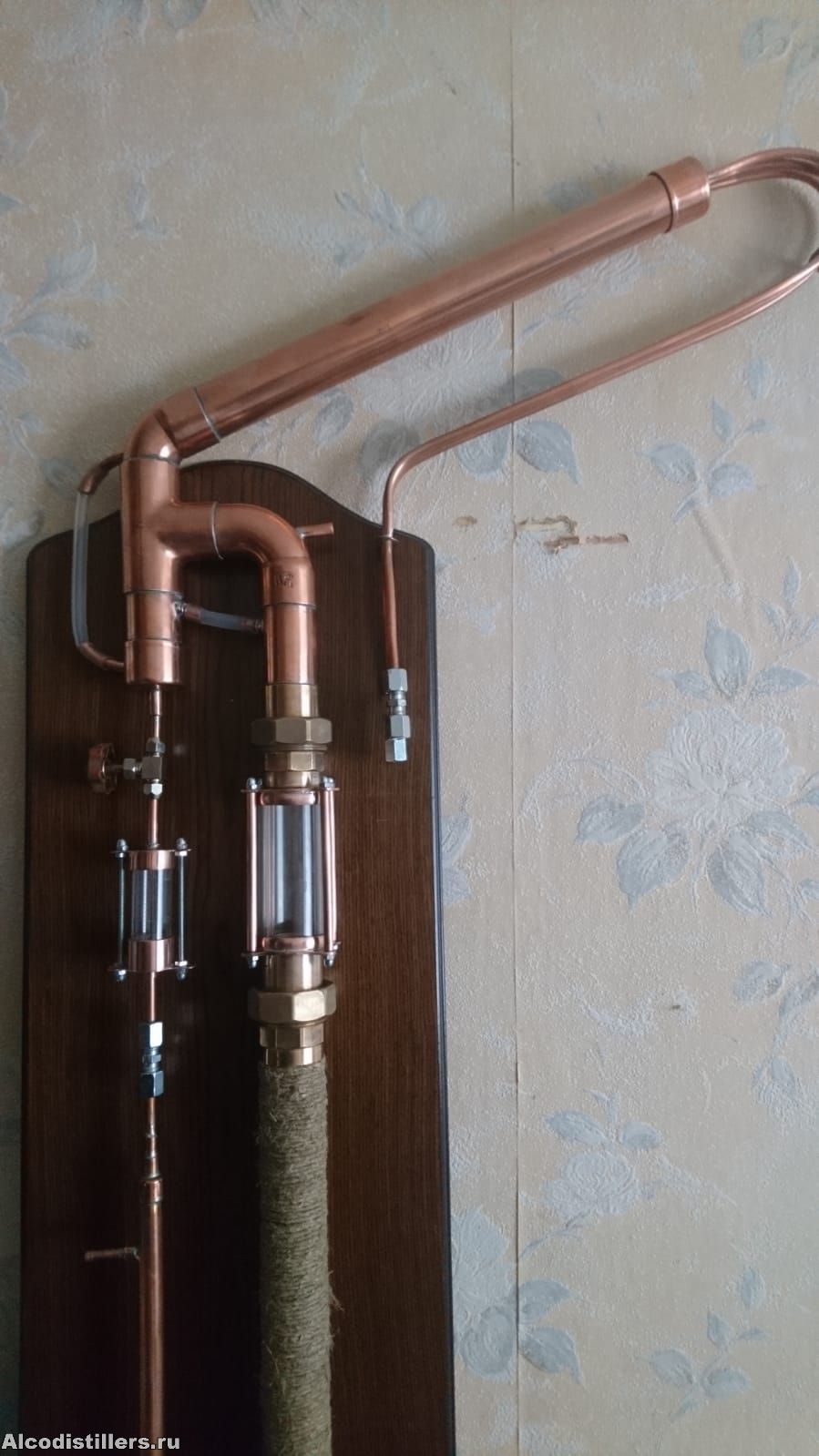

Ну и помимо всего прочего получилось не только на мой взгляд очень эстетично.

Вот что можно сделать при помощи горелки, припоя и пасты ГОИ. Использовано:
2,5 м трубы 35 мм
1 м 15 мм
1м 10 мм
1м 8 мм тонкостенной
6 м 6 мм тонкостенной.
На охлаждение РЕЗЬБОВЫЕ фиттинги под пневмошланг 6 мм.
На все про все 100 евро. + 3 американки по 13 евро (были в наличии).
Царги 1 метр и 0,5 метра. Вход для датчика был сделан посередине метровой царги, чтоб было универсально. Вот так в двух словах.

  • 0-02-05-72c45b5ea844aa87a2e2ad2e19832288e60a0cc7e7dcf956e282a97909b49bf3_b6be409f.jpg
    size: 106.15Кб type: jpg
  • 0-02-05-fcaac030b844458cd3a6afc01832a21d5e6c4215f45ff25c83423baa925086f2_f6c8291.jpg
    size: 72.51Кб type: jpg
  • 0-02-05-4dbece1f2e91073afa1ea4b1a84d51f678e8cb0f0b663da31407e0652f7ad6c5_9a807ace.jpg
    size: 63.27Кб type: jpg
  • 0-02-05-776b64d2694b51588f871f8f7af155570157ff69b371fcd25da1aa14e1be8ea3_2beb2861.jpg
    size: 221.72Кб type: jpg
  • 0-02-05-abd8bbc5ec6532a43342d6fb8f8fed0356bdc923c52aa8f47f38889e073f7f9a_f0cc8a3f.jpg
    size: 182.89Кб type: jpg
  • 0-02-05-9ecca291dee0e86d2c951eaab3644239ba58cf6cd7f9ccedec101ae7ae768ee9_76a7abb8.jpg
    size: 154.31Кб type: jpg
  • 0-02-05-3d159eeaa44d5dd7c3a056d1a21fb0ca6d5183212c9815b1086d6f55a2d08884_8b103c63.jpg
    size: 211.01Кб type: jpg
  • 0-02-05-4ef64a3aaa4be7d0049724a094cd23ecb42c55985b79491a06ed0263262392fe_757c910c.jpg
    size: 236.61Кб type: jpg
  • 0-02-05-9c87ddcf045e087573599be040b1415a769920b54c35f046175b180b8c011bec_82c0e577.jpg
    size: 232.01Кб type: jpg
  • 0-02-05-9f4366a5dc08fbfa059c8d2ab3b30442dca2abcc751aeeeb36e764121db0e6d5_dc0b1afe.jpg
    size: 167.86Кб type: jpg
  • 0-02-05-854f1b9093b85916654fcffeb14c34e954f151be355094273dca51d2f1081d65_d4cec06d.jpg
    size: 166.06Кб type: jpg
  • 0-02-05-3d159eeaa44d5dd7c3a056d1a21fb0ca6d5183212c9815b1086d6f55a2d08884_8b103c63.jpg
    size: 211.01Кб type: jpg
  • 0-02-05-9c87ddcf045e087573599be040b1415a769920b54c35f046175b180b8c011bec_82c0e577.jpg
    size: 232.01Кб type: jpg
  • 0-02-05-4ef64a3aaa4be7d0049724a094cd23ecb42c55985b79491a06ed0263262392fe_757c910c.jpg
    size: 236.61Кб type: jpg
  • 0-02-05-9f4366a5dc08fbfa059c8d2ab3b30442dca2abcc751aeeeb36e764121db0e6d5_dc0b1afe.jpg
    size: 167.86Кб type: jpg
  • 0-02-05-590cac0168f18646295be5cb2cc17b0e8caa10ae8bfda947c9b3458681a1d9e7_11500848.jpg
    size: 67.04Кб type: jpg
  • 0-02-05-776b64d2694b51588f871f8f7af155570157ff69b371fcd25da1aa14e1be8ea3_2beb2861.jpg
    size: 221.72Кб type: jpg
  • 0-02-05-abd8bbc5ec6532a43342d6fb8f8fed0356bdc923c52aa8f47f38889e073f7f9a_f0cc8a3f.jpg
    size: 182.89Кб type: jpg
  • 0-02-05-4ef64a3aaa4be7d0049724a094cd23ecb42c55985b79491a06ed0263262392fe_757c910c.jpg
    size: 236.61Кб type: jpg
  • 0-02-05-9ecca291dee0e86d2c951eaab3644239ba58cf6cd7f9ccedec101ae7ae768ee9_76a7abb8.jpg
    size: 154.31Кб type: jpg
  • 0-02-05-27ca4c0573287e7e0eb861c24ae1cab0fc8a5d9fb709f488d0c11ff1a0053715_40ef8688.jpg
    size: 220.13Кб type: jpg
  • 0-02-05-baac954bfcd30316413c7938a4b37116b9fa67c0531829e15fa47d9395dec46c_f63120b5.jpg
    size: 224.82Кб type: jpg
  • 0-02-05-9f4366a5dc08fbfa059c8d2ab3b30442dca2abcc751aeeeb36e764121db0e6d5_dc0b1afe.jpg
    size: 167.86Кб type: jpg
  • 0-02-05-d614aa5107198500dd856e2e240fe139bcc4073256c20f43b16955014e0d4537_4ee24cca.jpg
    size: 230.39Кб type: jpg
  • 0-02-05-854f1b9093b85916654fcffeb14c34e954f151be355094273dca51d2f1081d65_d4cec06d.jpg
    size: 166.06Кб type: jpg

6

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

Запускали колонну? Как краник работает?

С уважением <дата, подпись>. Отвечайте нам, а то...
Моя РК 28/1500

7

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

JohnJohnov ©:

Запускали колонну? Как краник работает?

Пока нет. На моей такой же краник. Нормально работает.

8 (2020-04-04 14:16:23 отредактировано )

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

LatgalecLv, твоя - это которая в шапке? На нижней вроде китайский дешевый кран.

На сколько градусов повернуть надо между 100мл/ч и 1000мл/ч?

С уважением <дата, подпись>. Отвечайте нам, а то...
Моя РК 28/1500

9

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

JohnJohnov ©:

LatgalecLv, твоя - это которая в шапке? На нижней вроде китайский дешевый кран.

На сколько градусов повернуть надо между 100мл/ч и 1000мл/ч?

Да, моя в шапке. Но кран у меня такой же, как на второй. Дешевый китайский. Работает нормально.
Про градусы затрудняюсь сказать. Я замеряю отбор с секундомером.

10

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

LatgalecLv, да мне особой точности не надо, примерно скажи на сколько повернуть надо от нуля до максимума при отборе - 45/90/180.
У меня стоит fubag, где-то на 45 градусов повернешь - уже литр в час льёт, и как у тебя краник тоже есть, вот и думаю - есть ли смысл менять.
Извини уж, за настойчивость.  :)

С уважением <дата, подпись>. Отвечайте нам, а то...
Моя РК 28/1500

11 (2020-04-10 19:06:17 отредактировано LatgalecLv)

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

JohnJohnov ©:

LatgalecLv, да мне особой точности не надо, примерно скажи на сколько повернуть надо от нуля до максимума при отборе - 45/90/180.
У меня стоит fubag, где-то на 45 градусов повернешь - уже литр в час льёт, и как у тебя краник тоже есть, вот и думаю - есть ли смысл менять.
Извини уж, за настойчивость.  :)

Точно не скажу, но однозначно больше чем 45. Даже больше чем 90.

12 (2020-05-16 16:46:27 отредактировано LatgalecLv)

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

Коллеги, к блестящей колонне были изготовлены вот такие диоптры

2 резьбовых быстросьема,  стеклянная трубка толстого стекла 45 мм, кусочки трубы 35 мм, и пластины медные.
Вначале в быстросьемы впаиваются кусочки 35мм труб. Потом берем пластины , нарезанные из той же трубы, спаиваем плашмя по 2. Вырезаем квадраты, в которых вырезаем вписанные окружности для входа  трубы 35мм, как на фото, те, что внутренние кольца. Впаиваем их в пластины с выпуском, как на фото. Затем делаем внешние кольца из разрезанной вдоль 8ки. Подгоняем по внешнему диаметру трубы стеклянной. Припаиваем. Размечаем отверстия под шпильки и заполняем наполовину канавку между кольцами силиконом. Когда высохнет, стягиваем шпильками,вставленными в 6ку. Все.

И на отбор такой малыш

Будут вопросы-отвечу.

  • 0-02-05-25e4deae9e5f133eae8ad454d9df96cea996444b5ea2085b9f6da0957885f347_14224b50.jpg
    size: 59.07Кб type: jpg
  • 0-02-05-31fe617929a1193a56d67509de60a61dfbb2c2dad39e9eb1937ec038cc98da42_713297d0.jpg
    size: 49.07Кб type: jpg
  • 0-02-05-f95161f2f808868de640a229d9111db4e16a93b6701e1c17ce3ff953728e2681_1d3fc324.jpg
    size: 55.18Кб type: jpg
  • 0-02-05-f47aef070b2e6b5d7f1674d9599cba9a1c364a0c581a536248a2228c656afd59_2c55c4ea.jpg
    size: 58.44Кб type: jpg
  • 0-02-05-9ab5fe9ed51763853c90b2db94135fad7cf5e0101e490c01d9d42893de04ee08_86703a37.jpg
    size: 67.17Кб type: jpg
  • 0-02-05-9ab5fe9ed51763853c90b2db94135fad7cf5e0101e490c01d9d42893de04ee08_86703a37.jpg
    size: 67.17Кб type: jpg
  • 0-02-05-85ac58438a649f53c30d61cd2da69c5ad3f87c1d16d1fa2d9c24e95108d7af5c_894e4230.jpg
    size: 53.87Кб type: jpg
  • IMG-20200516-WA0009.jpg
    size: 120.05Кб type: jpg
  • IMG-20200516-WA0008.jpg
    size: 118.55Кб type: jpg

13

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

Здорово! Отличная работа!

14

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

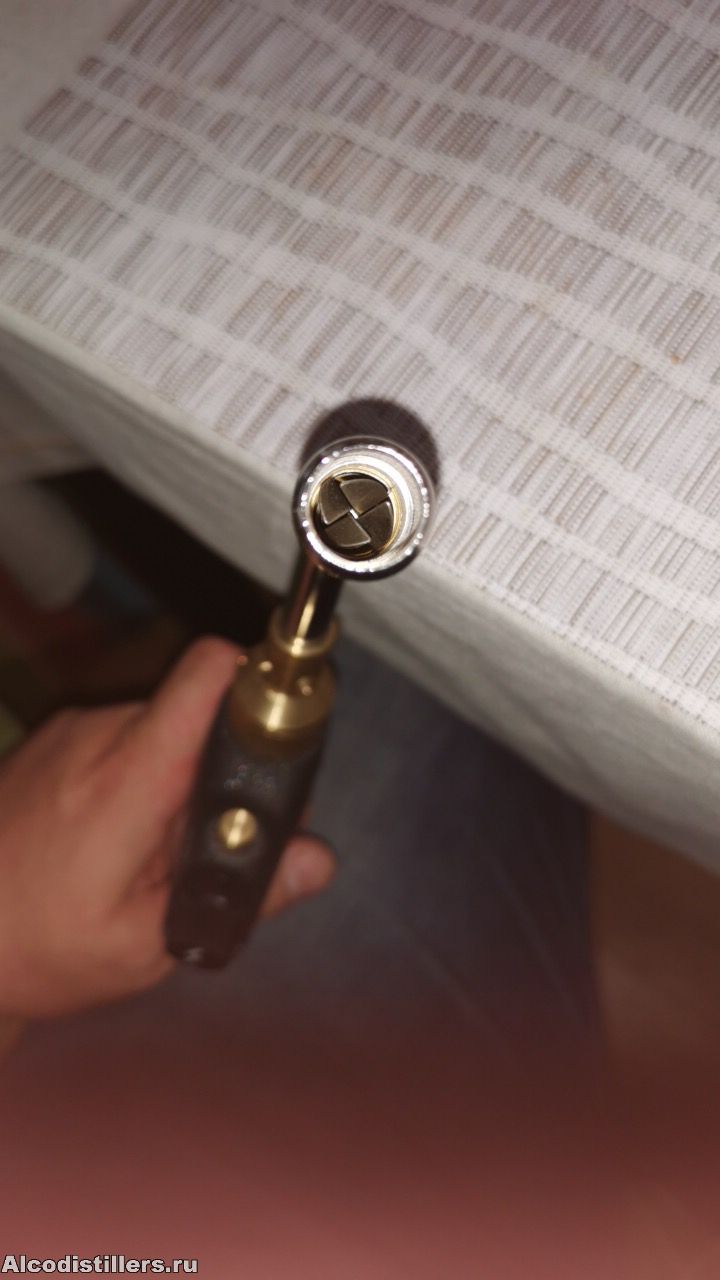

Сегодня по скидке урвал горелку для MAPP газа.  До этого не юзал никогда. Если кто знает про эту или такую что-то, поделитесь.

Подсказали, что у Al такая

  • IMG_20200721_173005_801.jpg
    size: 213.86Кб type: jpg

15

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

LatgalecLv,  глянь в теме Инструмент для пайки медных труб

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.

16 (2020-07-21 20:52:04 отредактировано Alex bcn)

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

LatgalecLv, здесь упоминал:
Стабильная МРК 35/1500 ВД
И здесь более конкретнее:
Изготовление непрямоточного холодильника
И ещё много раз по форуму, что хорошие они, но для твёрдых припоев только с кислородом.

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

17

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

LatgalecLv ©:

Подсказали, что у Al такая

Нет. У меня проще. Кстати разницу между МАРР газом, а он дорогой, и обычным кемпинг газом (баллон пузатый  с резьбой)не почувствовал.
Сейчас задумался над бензиновой горелкой.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

18

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

al ©:

разницу между МАРР газом, а он дорогой, и обычным кемпинг газом (баллон пузатый  с резьбой)не почувствовал.
Сейчас задумался над бензиновой горелкой.

Вот как. Ну буду пробовать. Видел, что холодильники МАРРом работают и в ютубах.
Что скажешь о пайки меди твёрдым припоем МАРР газом?

19 (2020-07-23 15:59:29 отредактировано )

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

LatgalecLv ©:

Что скажешь

Вообще МАРР имеет большую температуру пламени и используют его именно для твердого припоя. Но холодильщики используют паяльные станции, там дополнительно еще используется кислород.
При обычных "атмосферных" горелках я значительного преимущества в МАРР газе не прочувствовал. Поэтому пользуюсь горелкой с 5-литровым баллоном пропана. Если не хватает, то применяю вторую горелку с кемпинг газом. Просто МАРР дороговато стоит.
Хочу собрать горелку для бензина, там температура пламени выше.

LatgalecLv ©:

Что скажешь о пайки меди твёрдым припоем МАРР газом?

Зависит от размеров трубы. Паять мелочевку , грубо говоря до 18 мм , нет проблем с простым пропаном. А вот 35 мм трубу просто так уже не возьмешь. И даже МАРР просто так не прогреешь. Отвод тепла медью очень сильный.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

20

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

al ©:

Хочу собрать горелку для бензина

А если просто паяльную лампу взять?

Homo est mundi pars

21

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

Danil, у специальной бензиновой горелки температура выше чем у паяльной лампы (1200С реально если помощней). У нее устройство практически такое как и у газовой.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.

22

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

Иван ©:

1200С

Так медь плавится при 1083⁰, зачем столько?  :o

Homo est mundi pars

23

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

Danil, попробуй расплавить, но не оплавить а именно расплавить даже при 1300  8)
Да и не обязательно греть до 1200, просто такой быстрей прогревать деталь.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.

24

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

Иван, да понятно, там тепло некисло рассеиваться будет. Но маленькую детальку какую-нибудь можно и отправить... к терминатору...  *CRAZY*

Homo est mundi pars

25

Re: РК медная с наклонным дефлегматором 35 мм на клампах. 1500 и 1000 мм.

Danil, там форма "иглы" пламени регулируется.

  • горелка 2.jpg
    size: 98.93Кб type: jpg
  • горелка.jpg
    size: 106.01Кб type: jpg
  • горелка 2.jpg
    size: 98.93Кб type: jpg
Алкоголь не помогает найти ответ,
он помогает забыть вопрос!
