Тема: Стабильная МРК 35/1500 ВД

ЗДРАВСТВУЙТЕ, УВАЖАЕМЫЙ КОЛЛЕКТИВ ВИНОКУРОВ "АЛКОДИСТИЛЛЕРС"!

Меня зовут Александр и я еще один счастливый обладатель РК, которую я построил сам, благодаря ВАШЕМУ шикарному ресурсу, за что я бесконечно благодарен ВСЕМ УЧАСТНИКАМ ФОРУМА ЗА ВАШУ БЕСЦЕННУЮ РАБОТУ, ОПЫТ, которые помогают людям, которые хотят научиться!

Несколько слов о себе: я никогда не занимался винокурством и, до "встречи" с вами, не имел никаких ни теоретических, ни практических знаний. Как вы уже поняли, я проживаю в Испании, Барселона. Поэтому нередко хочется чего-то "нашего", как писал один купец первой гильдии "... чарку первую и вторую сопроводить непременно мясом; третью балыком или белой рыбою, дальше две-три под сельдь с лучком; продолжить под соленые грибочки, лучше грузди; а с седьмой иметь под рукой огурец слабого посола - далее без него никак... ...ибо до утра еще далече, а ум надлежит сохранить в свежести и живот в спокойствии... ...когда водка стандарта уездного, - уже добре. Если стандарта поместного - лучше того.  А уж если  стандарта столичного - почитай, на столе чистый нектар. И выпито его будет - под неспешный мужской разговор - ровно столько, сколько имеется в наличии." О количестве выпитого, конечно, шутка, а про "чистый нектар" - очень люблю приготовить что-то своими руками качественное, натуральное и вкусненькое !

И отправился я по-инету в поисках истины ... Конечно сначала наткнулся на "шоумены от самогона" Источник: Общая Сообщество Винокуров © https://alcodistillers.ru" . Сначала сделал простой дистиллятор, получил СС неясного качества ... .. Одним словом результат меня, мягкоговоря, невпичетлил. И, когда, нашел ВАС, то все свое свободное время проводил читая, нередко всю ночь, в поисках истины. В результате, после более полугода штудировании теории, начал собирать понемногу материал для построения стабильной РК.

КАК ЭТО БЫЛО
Почему МРК 35/1500 ВД ?:
М - медная;
Р - ректификационная;
К - колонна;
35 - диаметр царги мм;
1500 - длина насадочной части царги мм;
В - вертикальный;
Д - дефлегматор.

Дополнительные характеристики:
Общая длина царги - 175;
Насадка - мочалки;
Подогрев - ТЭН 3000 Вт + плавный регулятор мощности;
Куб - алюминий 25 л;
Отбор / подача воды - игольчатые краны;
Объем стакана отбора к переливу в трубку возврата – 30 мл;
Объем стакана отбора к переливу в паропроводную трубу – 80 мл;
Минимальный остаточный объем куба - 3,5 л;
Соединение с помощью клампов.

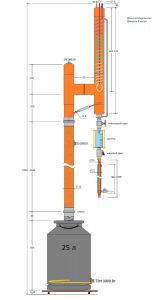

Чертеж МРК 35/1500 ВД:

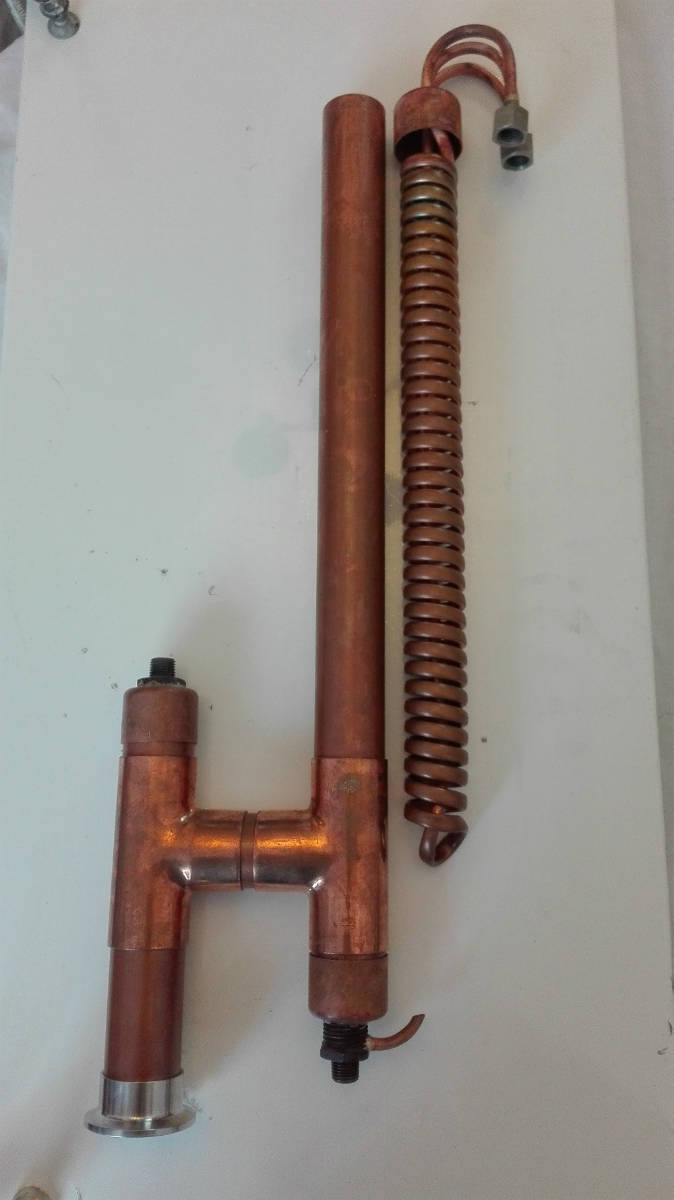

ХОЛОДИЛЬНИК ДИМРОТА

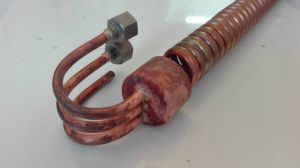

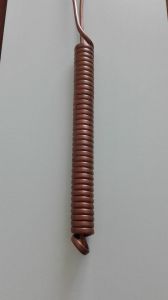

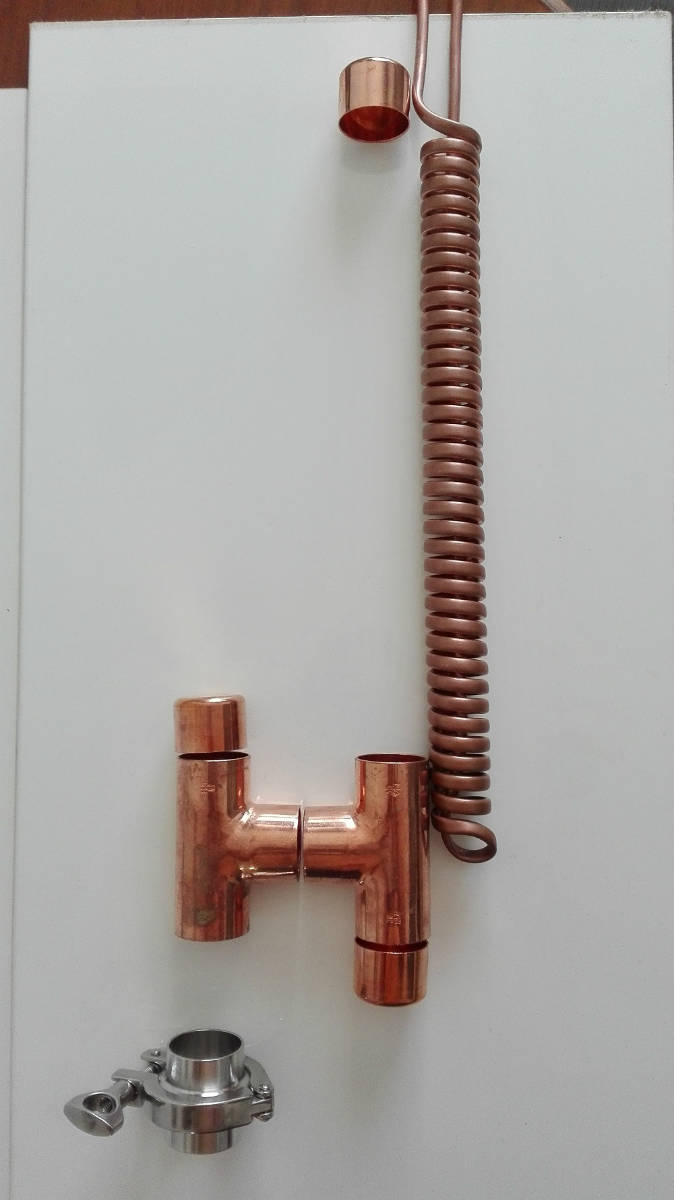

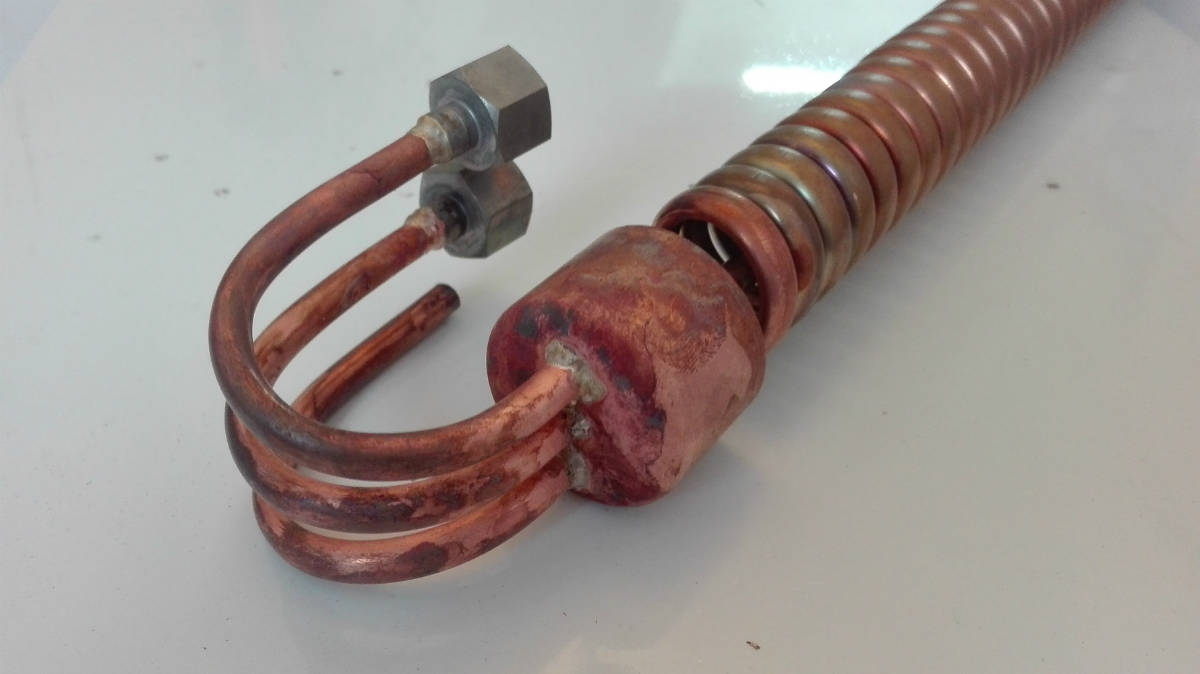

Первым делом я сделал холодильник Димрота. Учел то, что температура воды в трубопроводе Барселоны примерно равна температуре окружающей среды и составляет летом 25-30˚С, зимой примерно 15˚С. Возможно, придется сделать «летний» и «зимний» Димроты. Так что общая рабочая длина медной трубки диаметром ¼ "(6.35 мм) * 0,8 мм (кондицыонерна тонкостенная), 4 метра. Делал «на коленке», имея из инструментов (в то время) только медную трубу диаметром 22 мм, которую использовал как оправу на которую наматывал. Самое сложное было сделать первую петлю, потренировавшись "на кошках" (трубы было с запасом), все получилось. Затем труба обматывалась, как "по маслу". Конечно, немного сплющивалась, но продувается нормально:

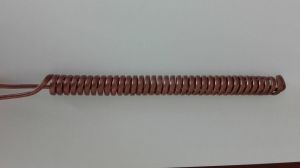

С помощью картона увеличил расстояние между витками (± 2 мм):

УЗЕЛ ОТБОРА-ВОЗВРАТА

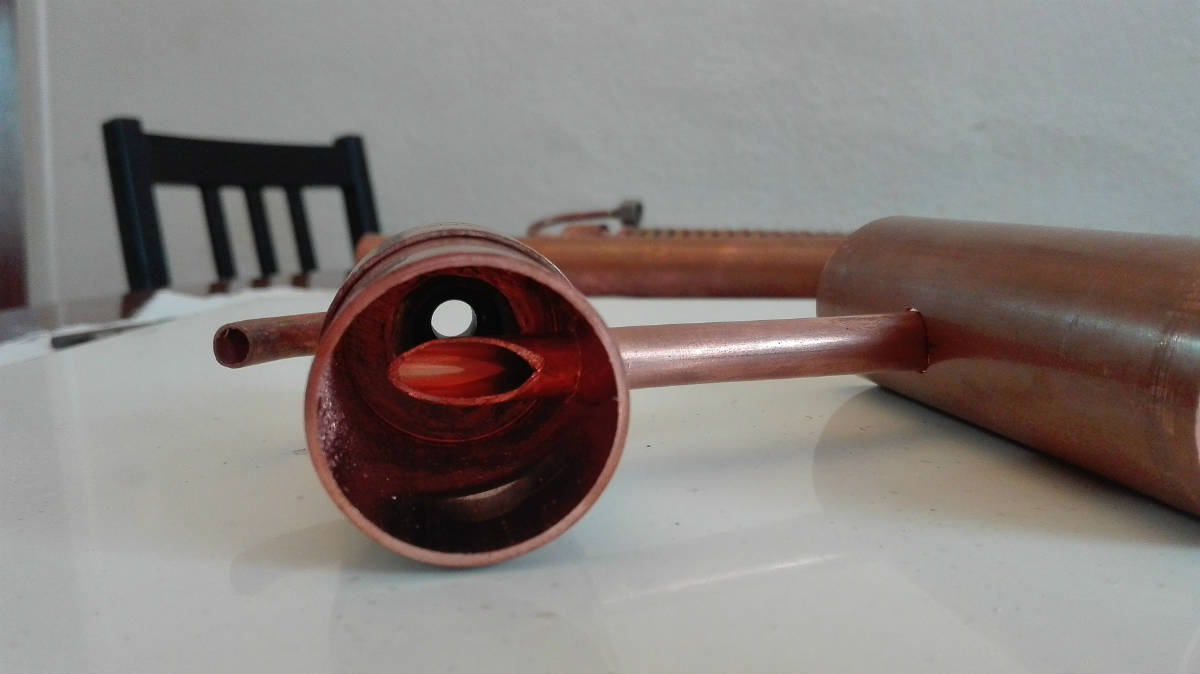

Затем взялся за изготовление "головы" РК - дефлегматора с узлом отбора-возврата:

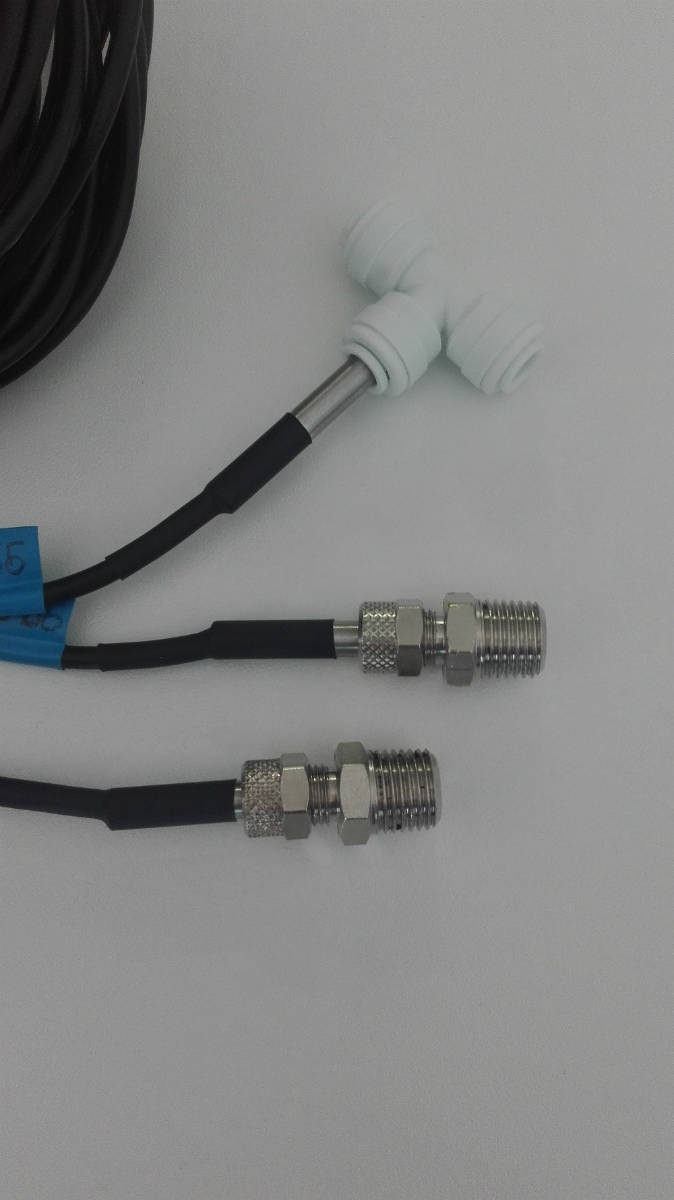

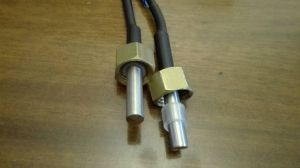

Для фиксации термодатчиков DS18B20 я использовал вот такие переходники резьбы 1/2 "на 3/8" с нержавейки:

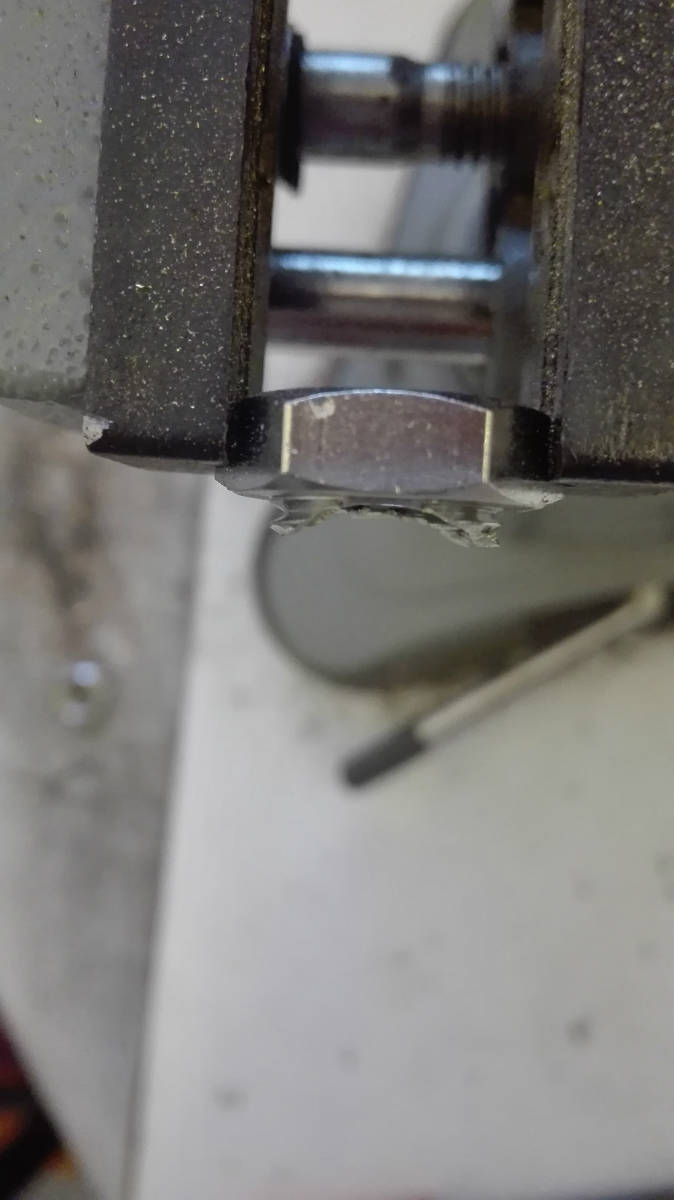

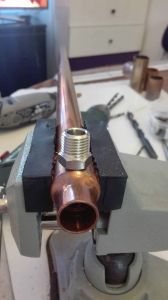

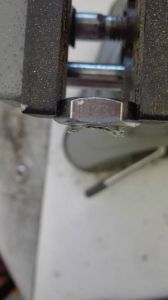

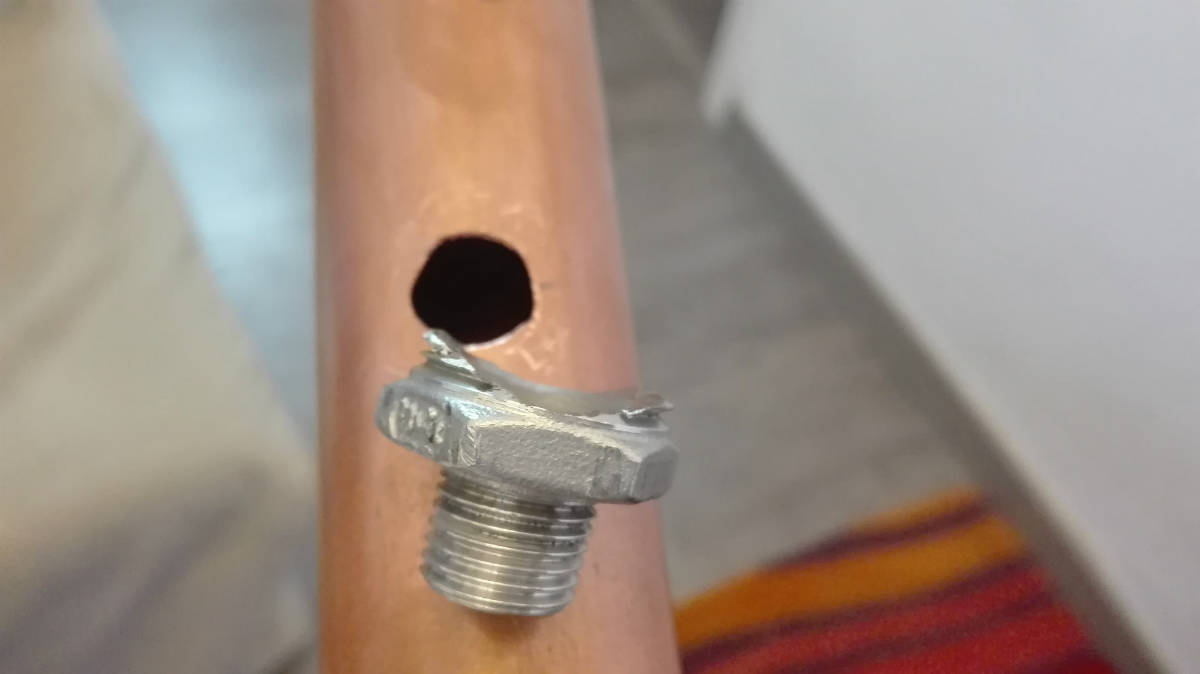

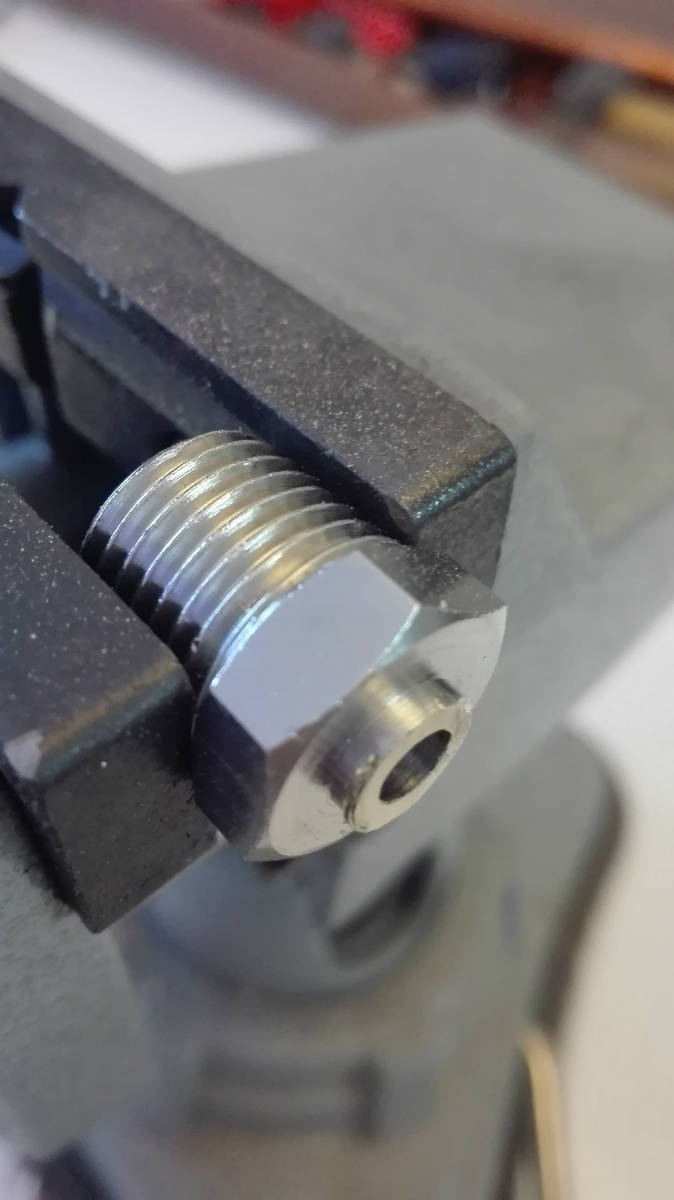

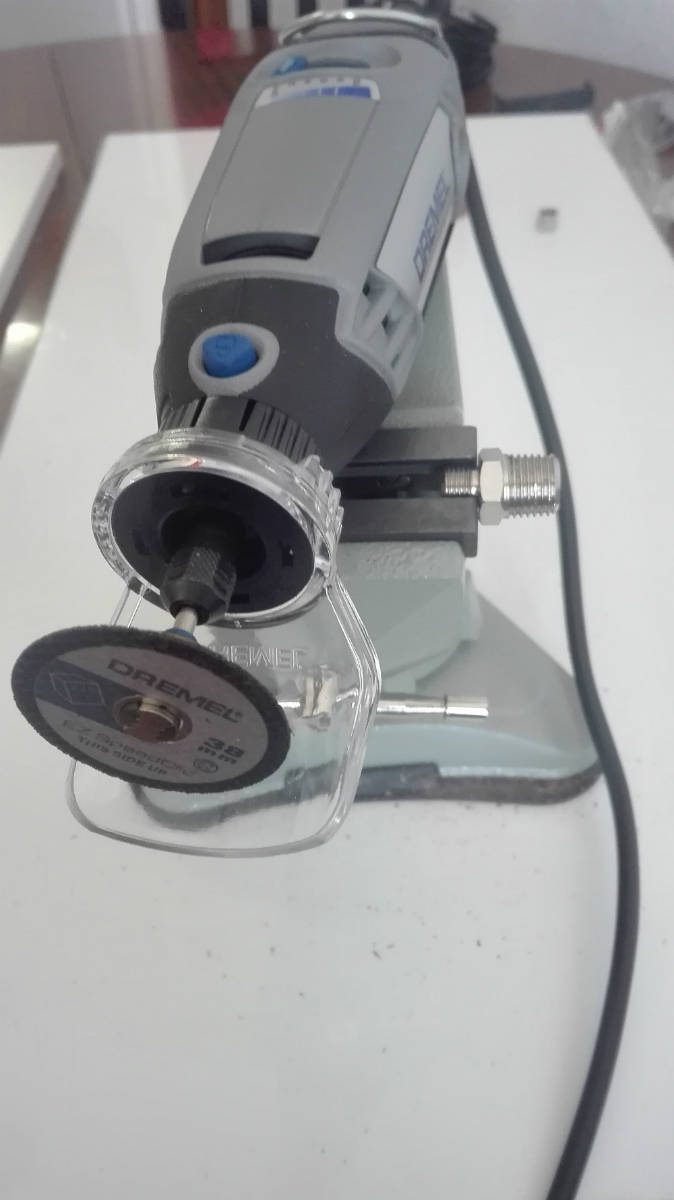

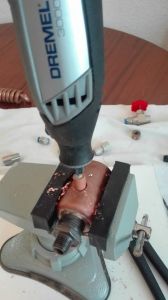

я сделал так: с помощью мультиинструмента, отрезал часть 1/2 "резьбы:

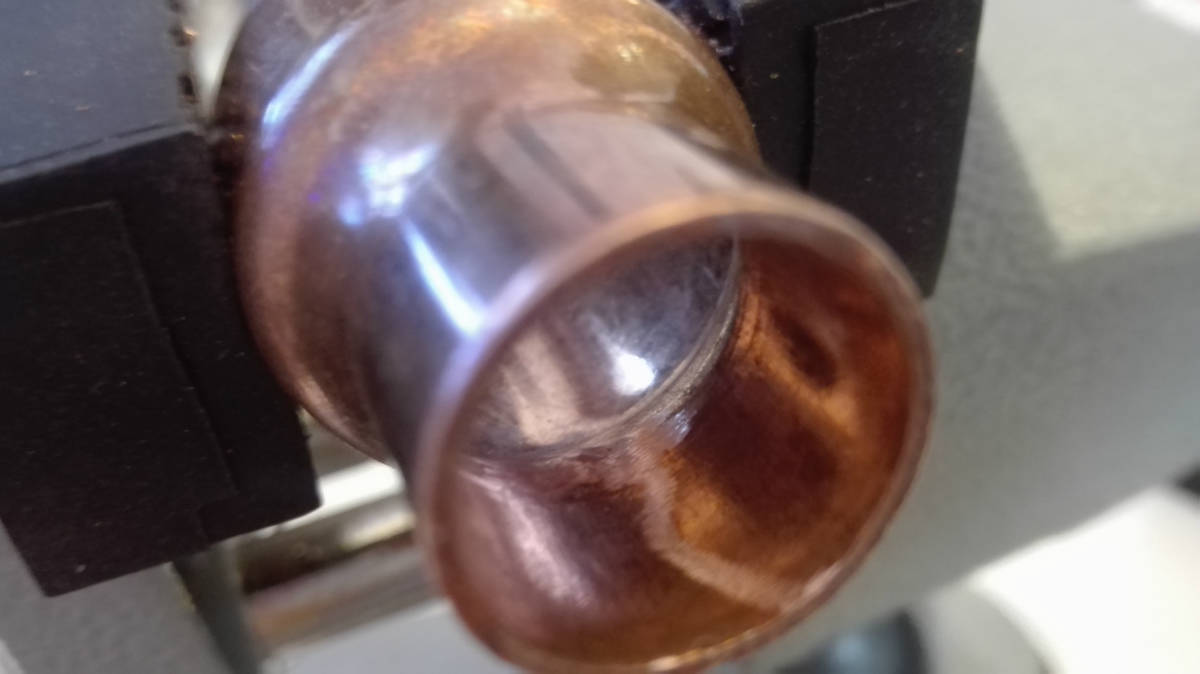

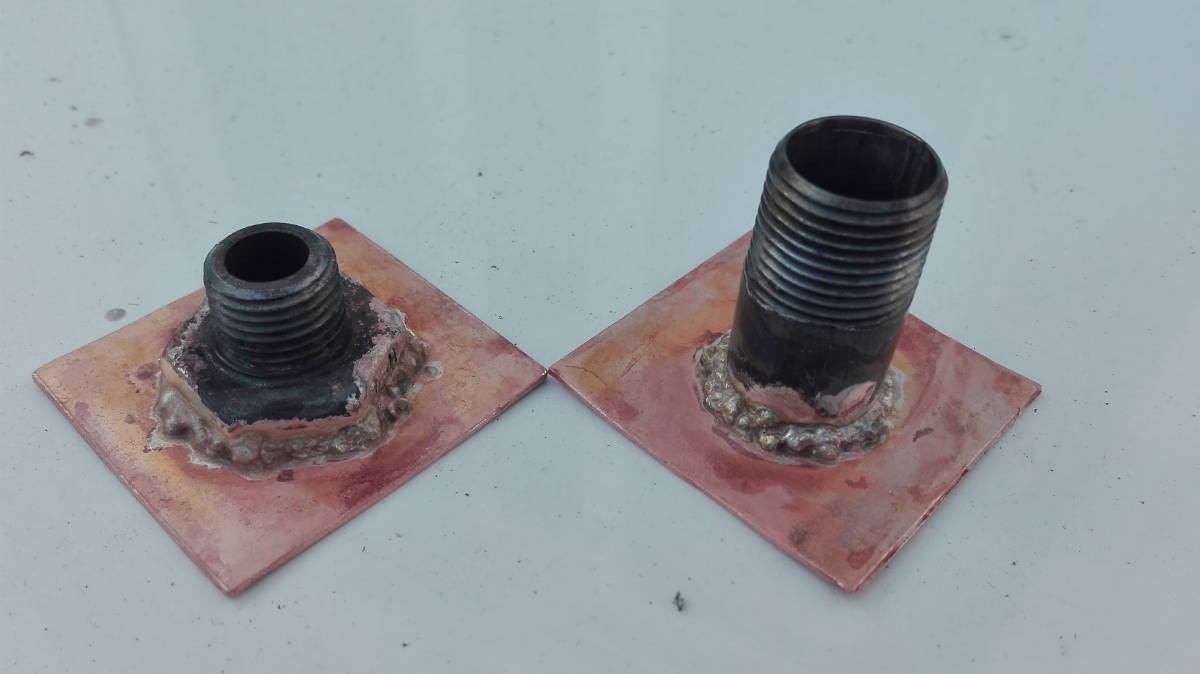

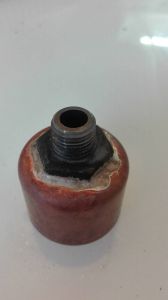

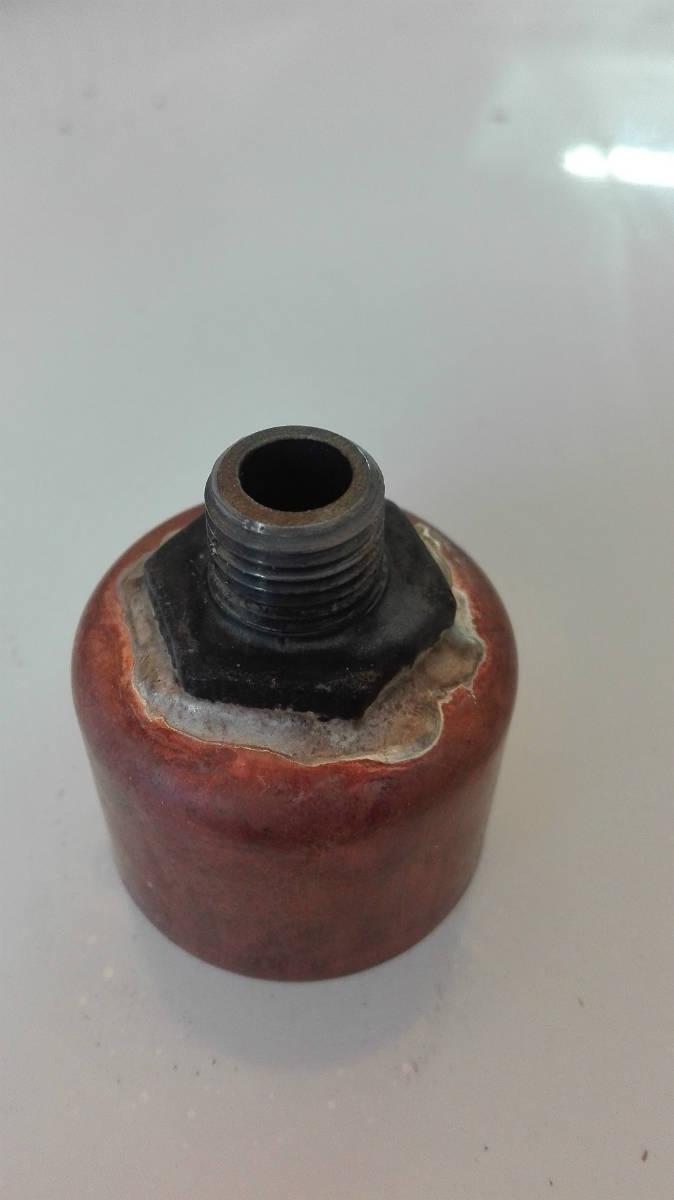

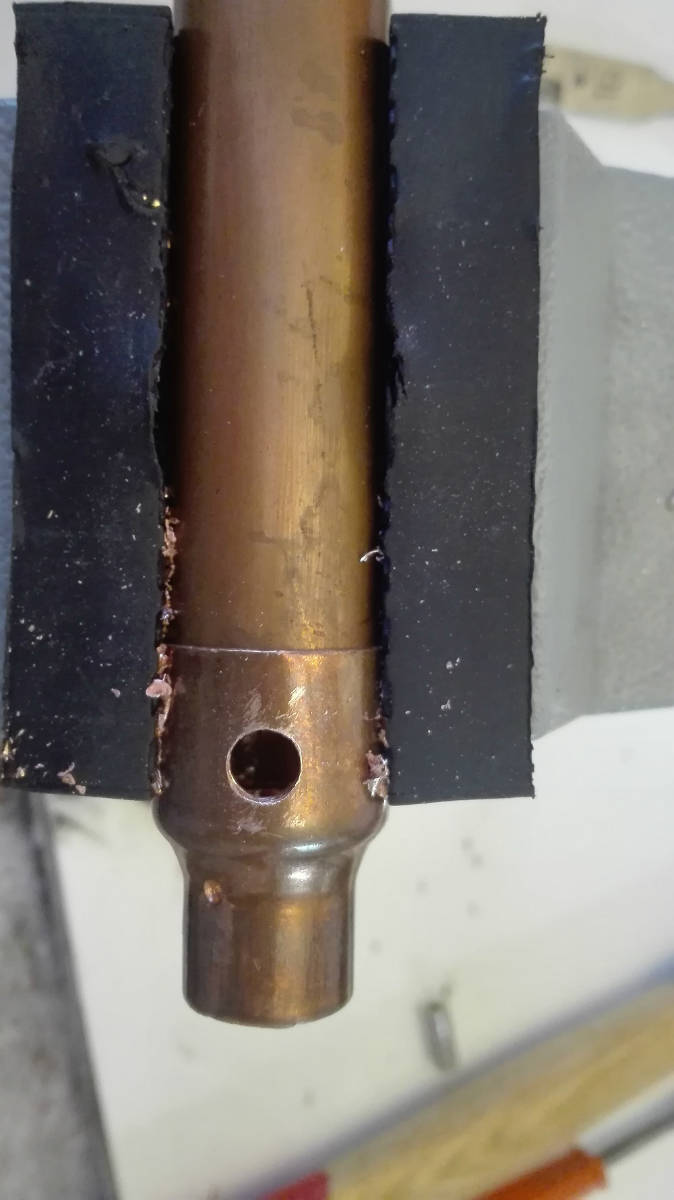

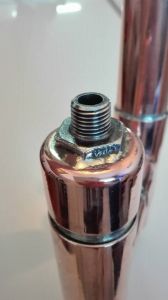

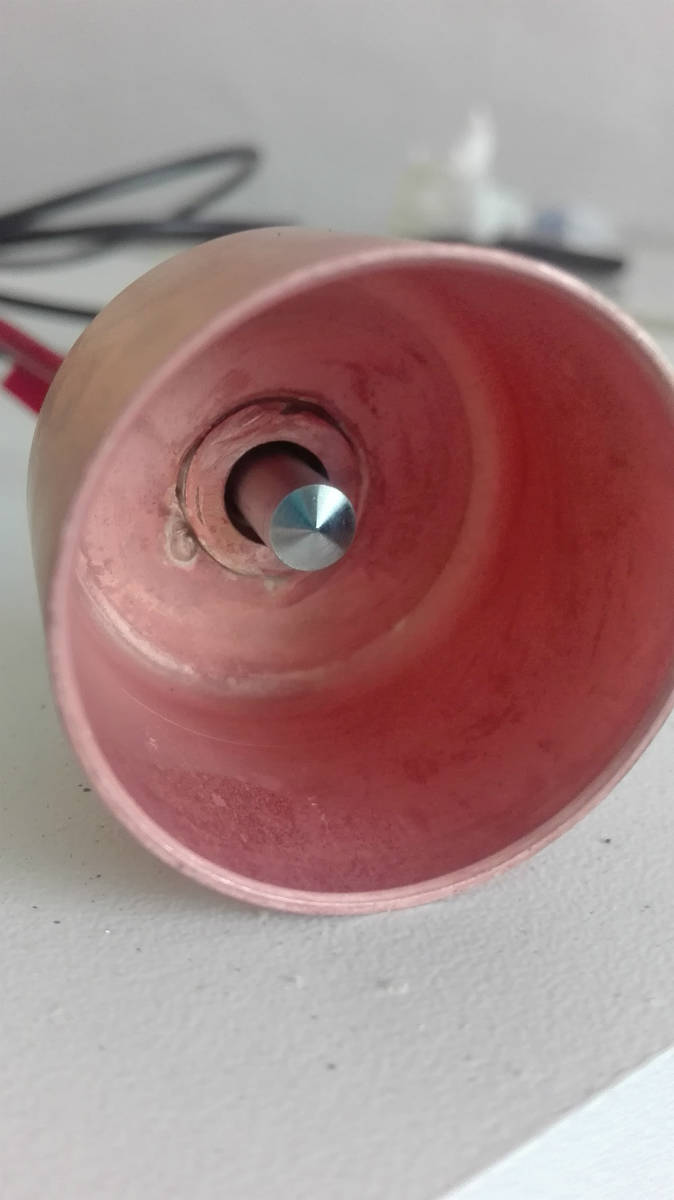

и, сделав, отверстие соответствующего диаметра в медной 35-той заглушке, припаял "твердым" припоем:


А к царге так:

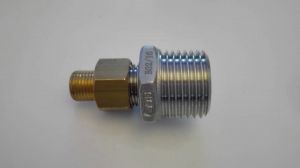

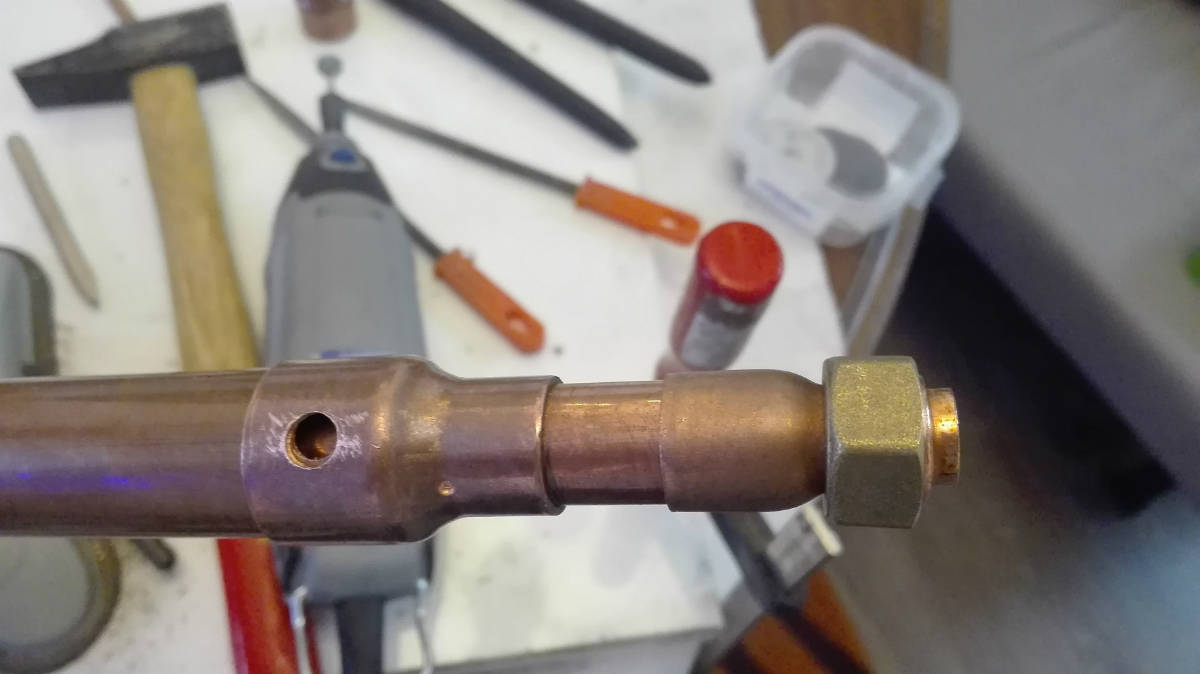

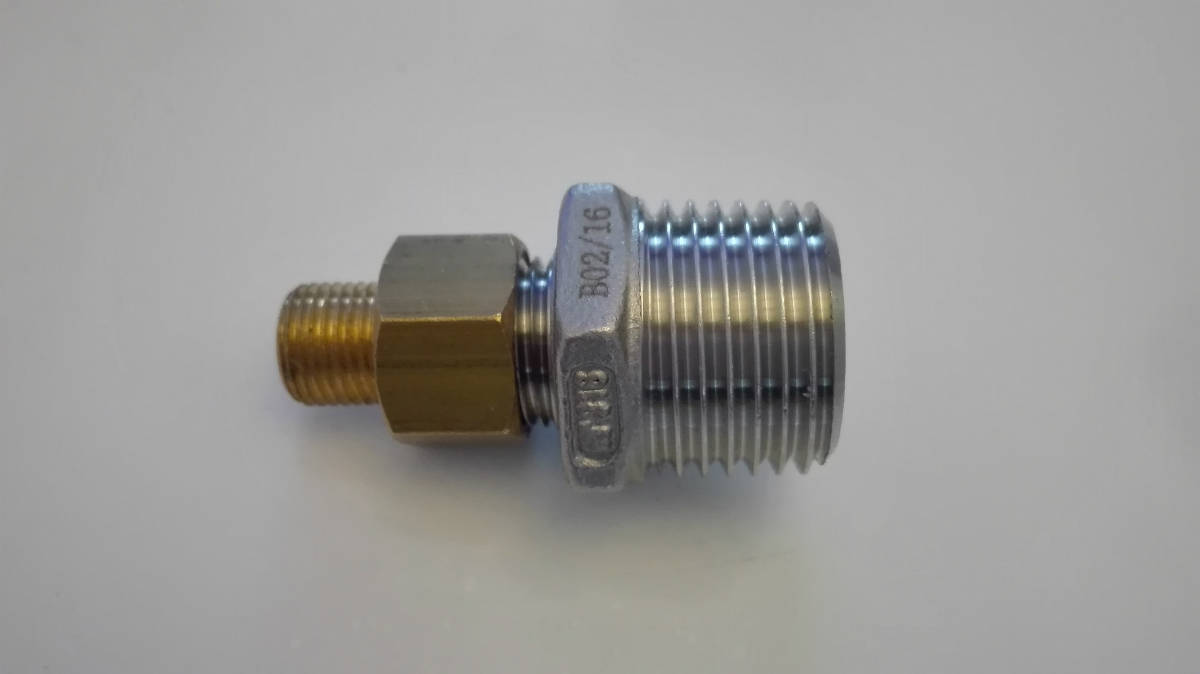

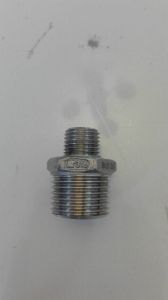

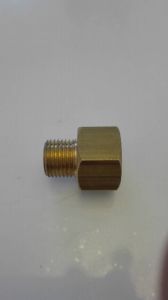

Затем, взял вот такой переходник 3/8 "на 1/8" уже латунный (из нержавейки не нашел, но материал здесь не важен, так как с парами спирта контактировать не будет, главное, чтобы температуру держал до 80˚ С. Поэтому может быть хоть с пластика)


и, отрезав, 1/8" часть, розсверлив отверстие сверлом 6.5 мм, надел его на термодатчик, затем отрезок силиконовой трубки и вуаля - термодатчики быстросъемные герметично зафиксированы:

Для фиксации ds18b20, который будет контролировать температуру воды на выходе, использовал тройник для пластиковых трубок водяного фильтра (ими буду подавать и отводить охлаждающую жидкость - воду). Гильза термодатчика в цанговом соединении тройника, диаметром 6 мм, держится идеально:

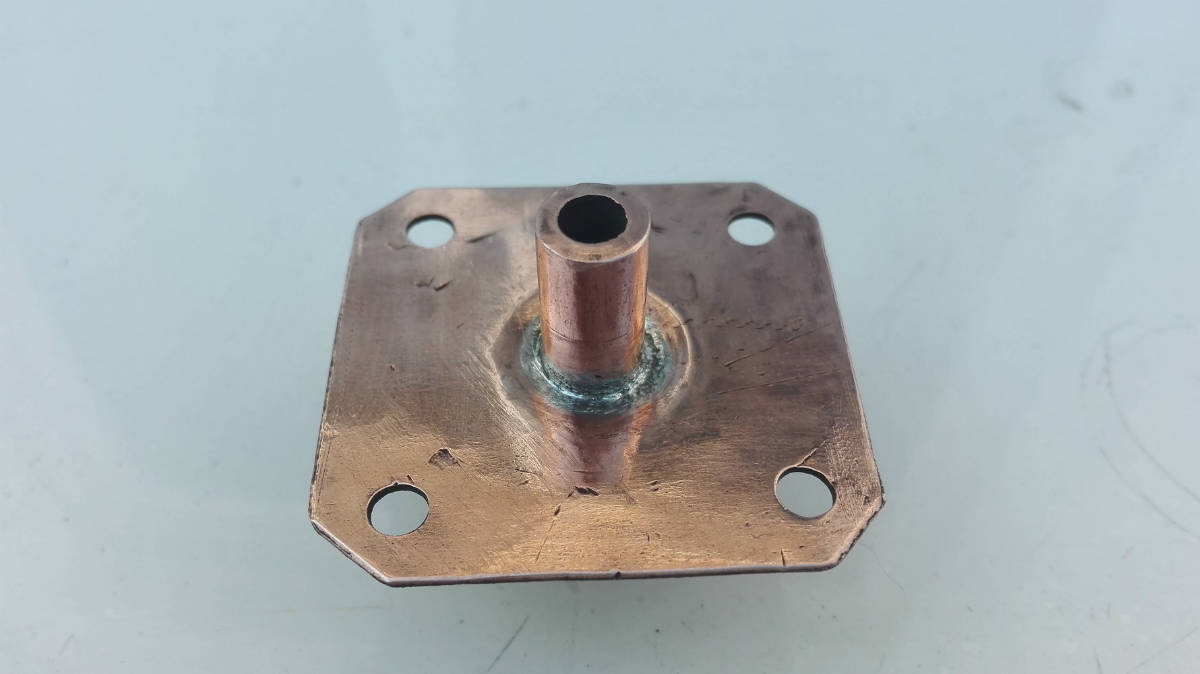

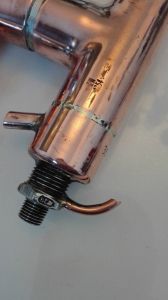

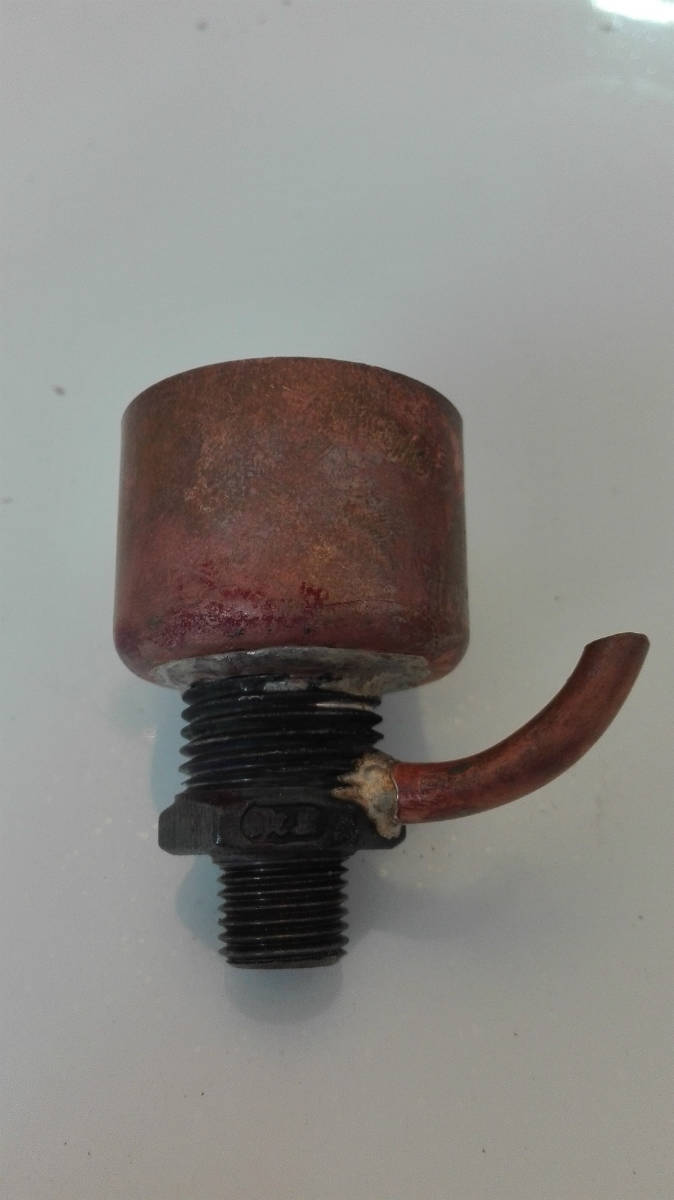

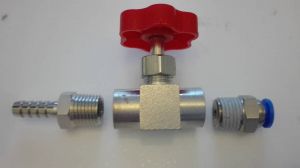

Для крепления игольчатого крана я использовал переходник 1/2 "на 1/4", но часть резьбы 1/2 "я не отрезал. Я ее использовал для крепления трубки гидроуровня:

Затем в 35-той заглушке просверлил три отверстия диаметром 6,5 мм и припаял вход / выход холодильника Димрота и связь с атмосферой - ТСА (паял тоже "твердым" припоем):

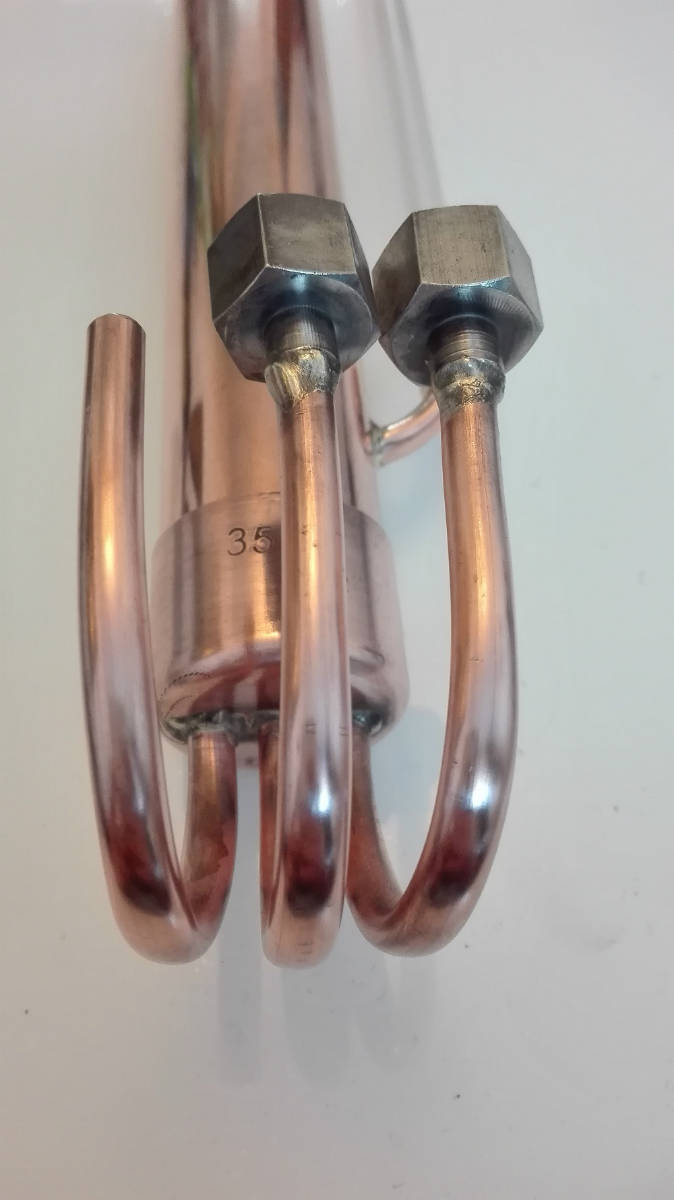

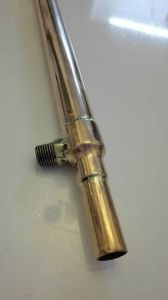

Для подачи / отвода охлаждающей жидкости - воды, решил использовать пластиковые трубки диаметром 6 мм, которые используются для водяных фильтров. Они подсоединяются вот такими "быстрыми" цанговыми коннекторами:

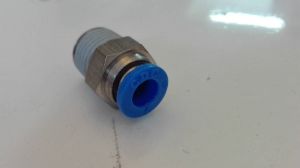

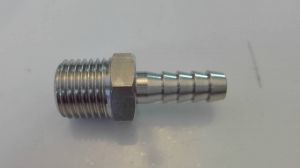

Поэтому я взял вот такие штуцеры с резьбой соответствующего диаметра (ксожалению не сфоткал ... такой же, как этот, но "мама"):

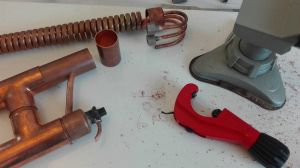

сократил "носика" и припаял к входу / выходу Димрота

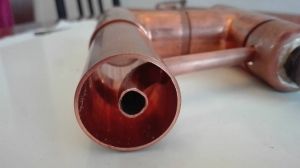

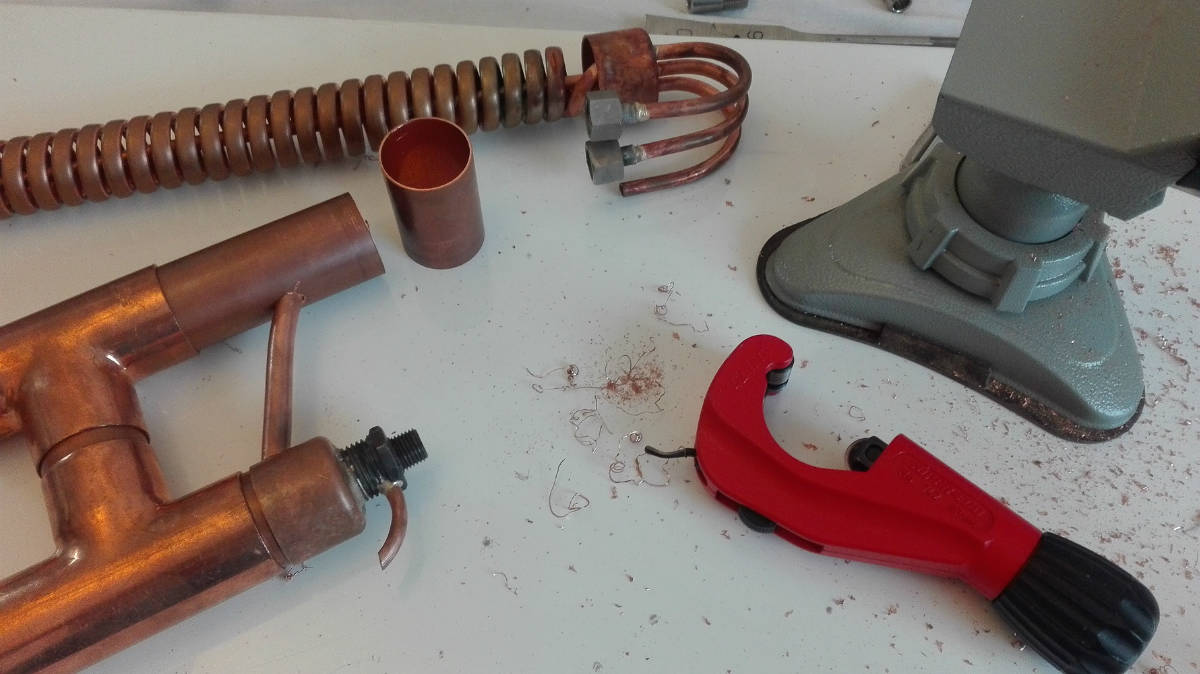

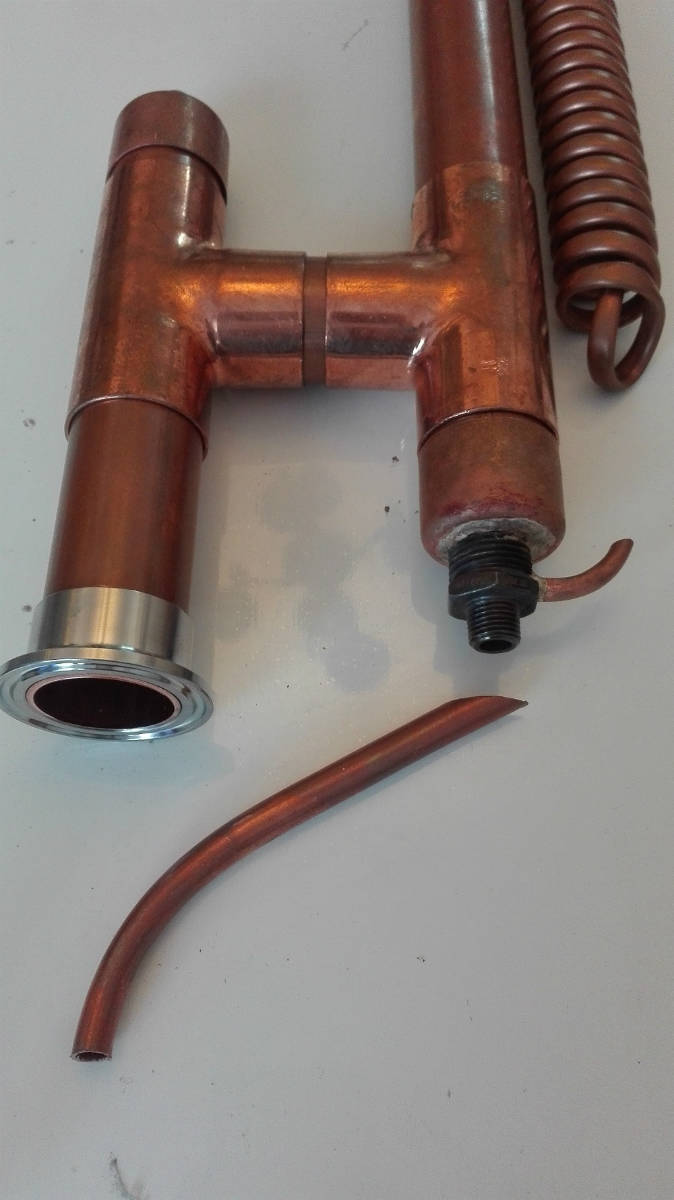

Продолжаю строить "голову" РК:

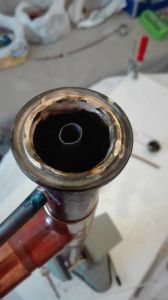

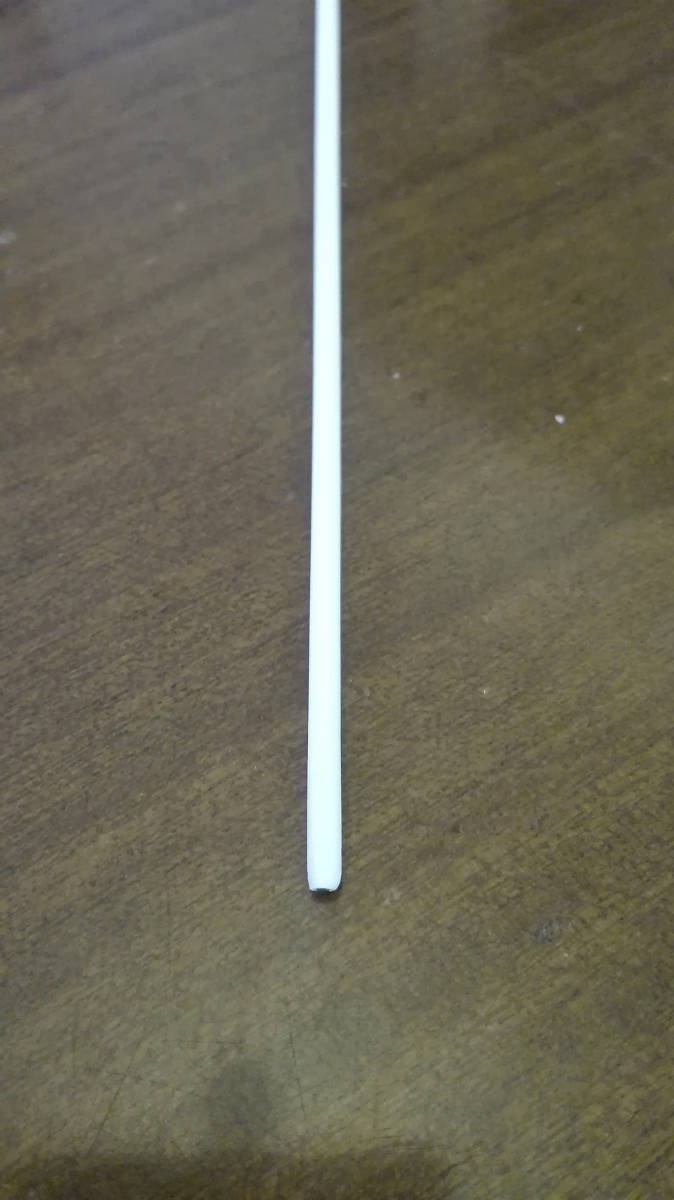

Трубку возврата использовал 3/8 "* 0,8 мм (просто была в наличии):

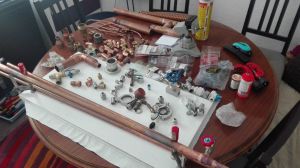

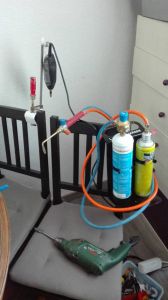

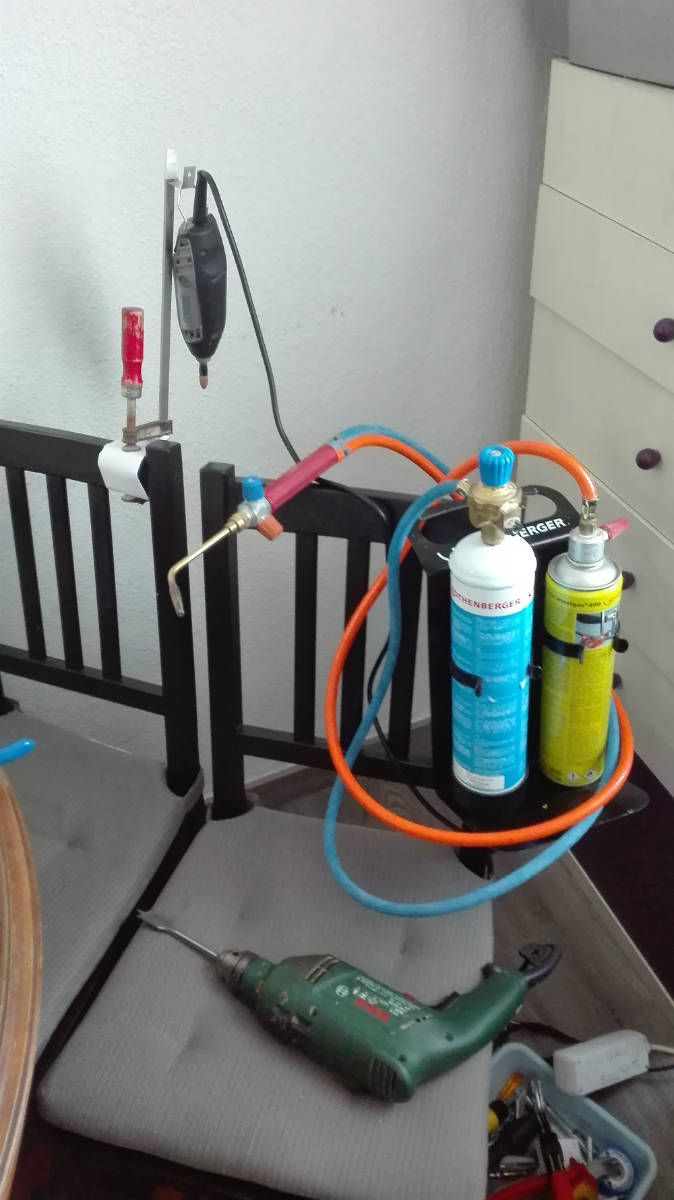

рабочая обстановка ...

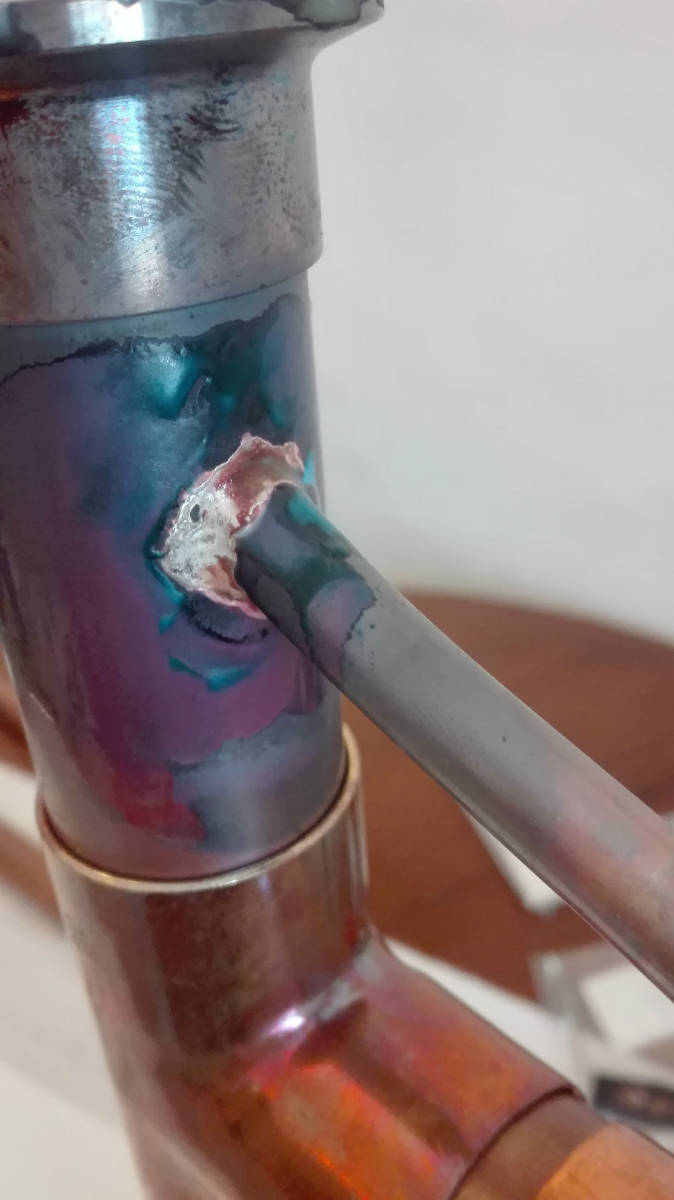

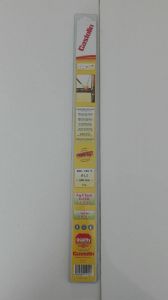

Все мелкие детали медь-медь, все медь-нержавейка, и шов 35-35, где выходит трубка возврата, паял "твердым" припоем с содержанием серебра 30%


Есть много нюансов пайки нержавейки, можно прочитать на Форуме в соответствующей теме. Поделюсь своим опытом: нержавейка прекрасно паяется "твердым" припоем с содержанием серебра 30% и более. При этом лучше всего использовать газовый паяльник с кислородом, но ОЧЕНЬ ДОРОГО! Можно и без кислорода, но основное разогреть детали до рабочей температуры припоя 700 - 900 С - до красна! На всех газовых паяльников есть характеристики рабочей температуры, но это ни о чем не говорит! Так как медь очень быстро отводит тепло, то основная характеристика паяльника является "умение фокусировать" температуру. На пример: этот паяльник разогревает медь до 1900 С, но "твердым" припоем с ним работать НЕВОЗМОЖНО, (разве что очень маленькие детали) труба 15 мм до красна не нагревается, тепло моментально отводится. Это из-за широкого сопла. Он только для мягкого припоя:

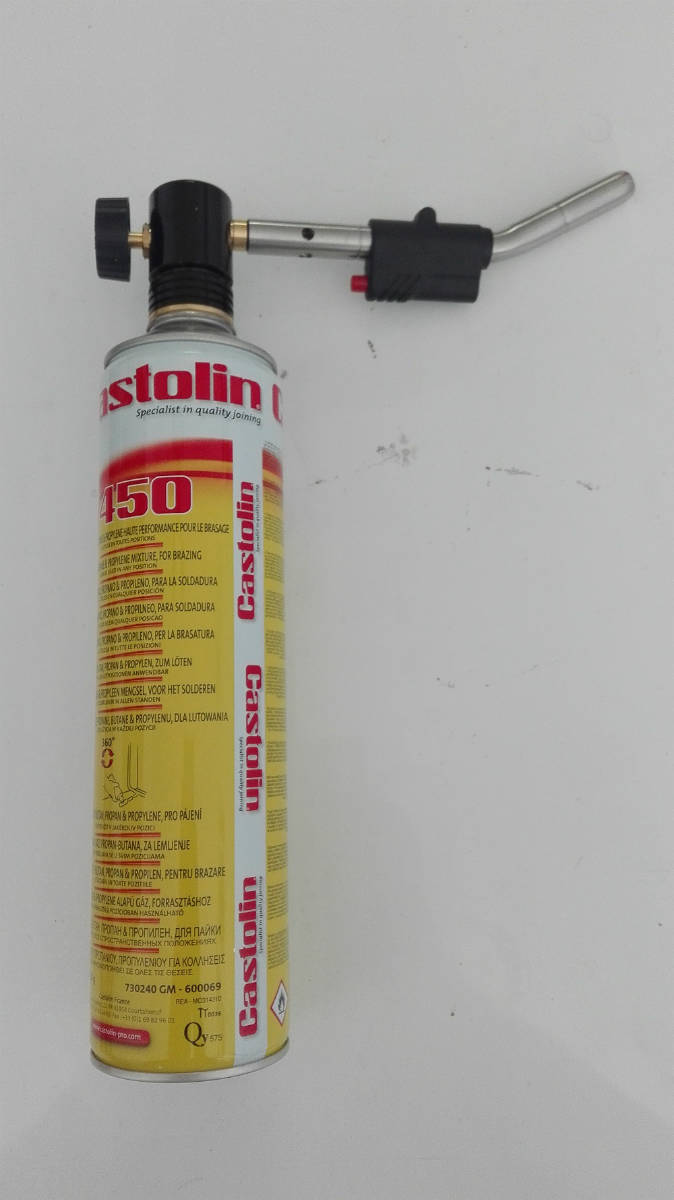

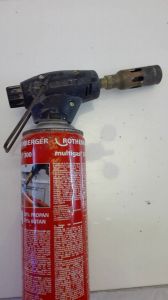

Этот тоже безкислородный и всего до 1450˚ С, но имеет сопло, которое фокусирует плазму, и температура не успевает рассеиваться - пайка медь/нержа, по заявкам производителя,  до восемнадцатого диаметра. Я паял 22-ку без проблем:

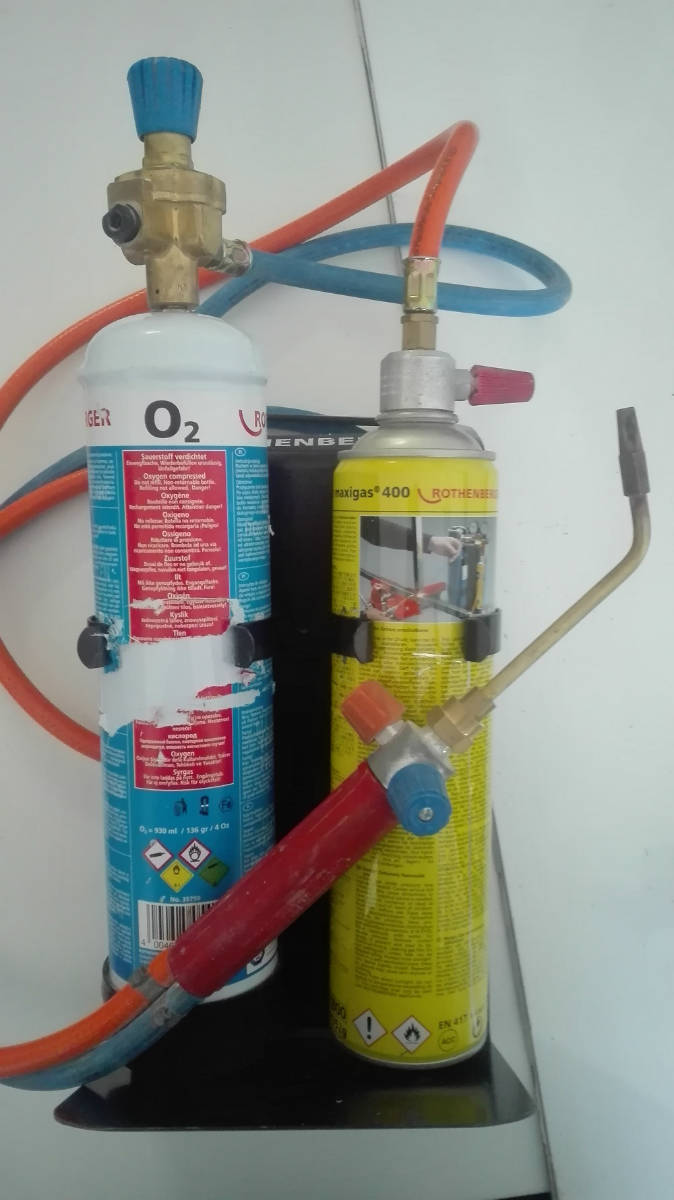

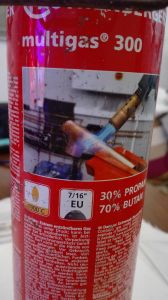

Ну а это - бомба, но космически дорогой кислород:

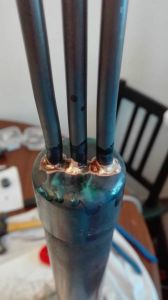

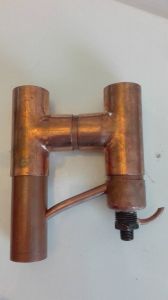

Вот что получилось:

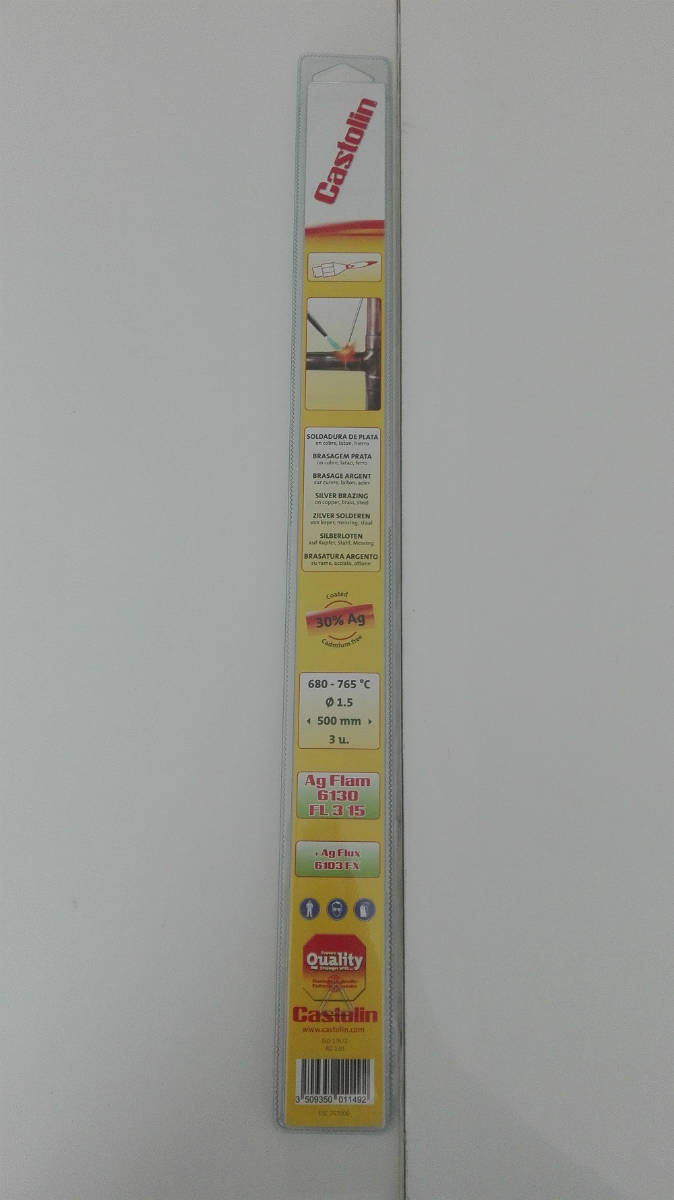

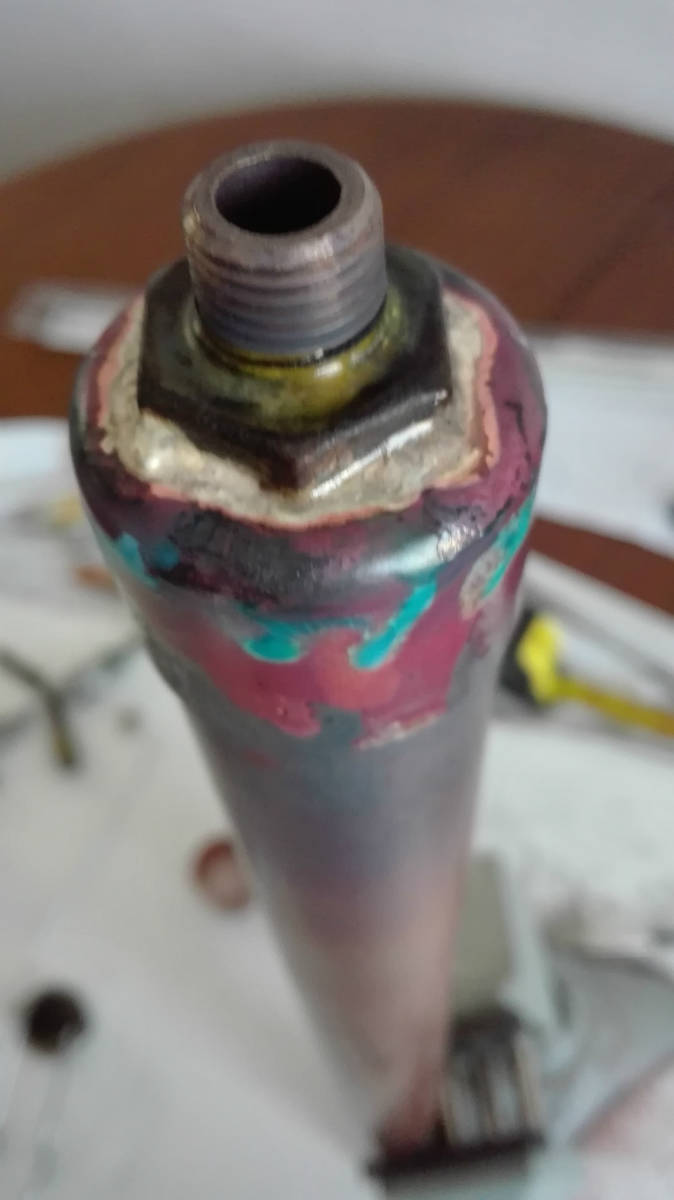

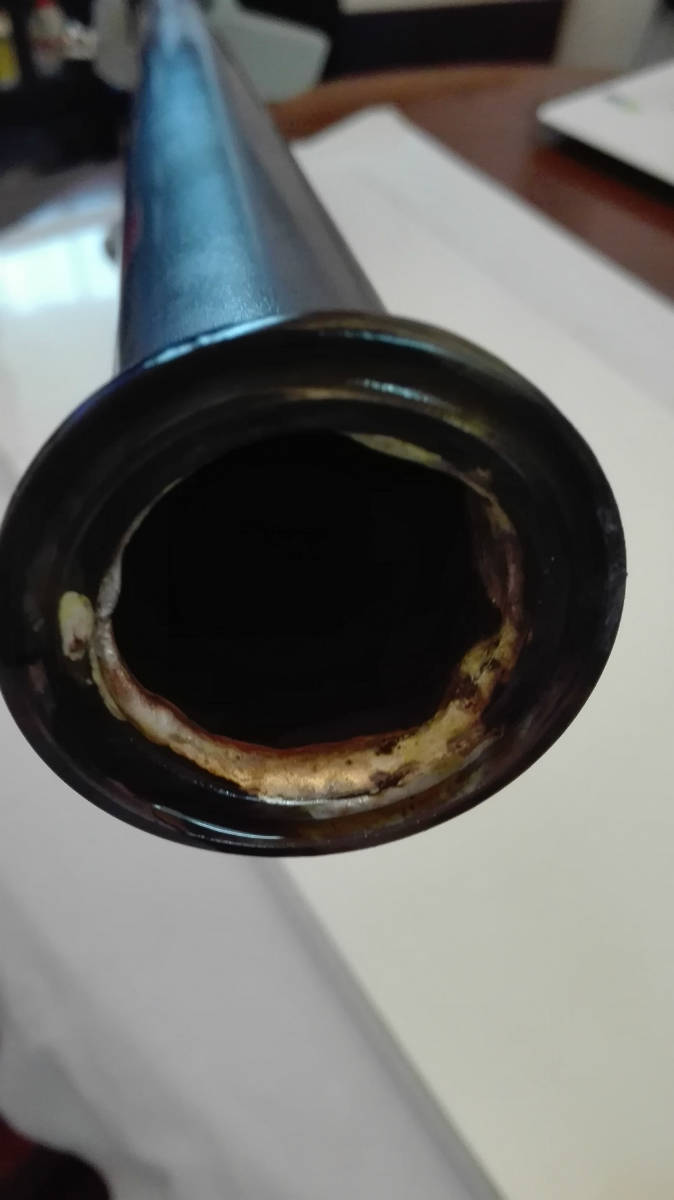

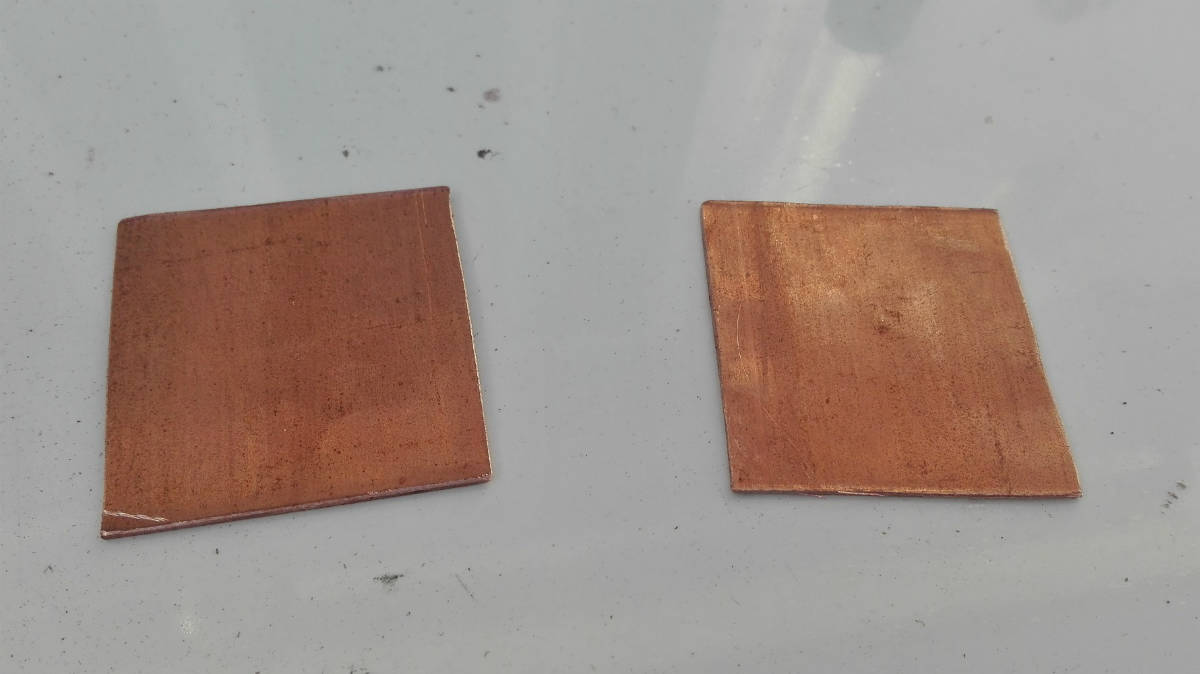

Медь 35мм - медь 35мм паял "мягким" припоем (олово + серебро 6%).

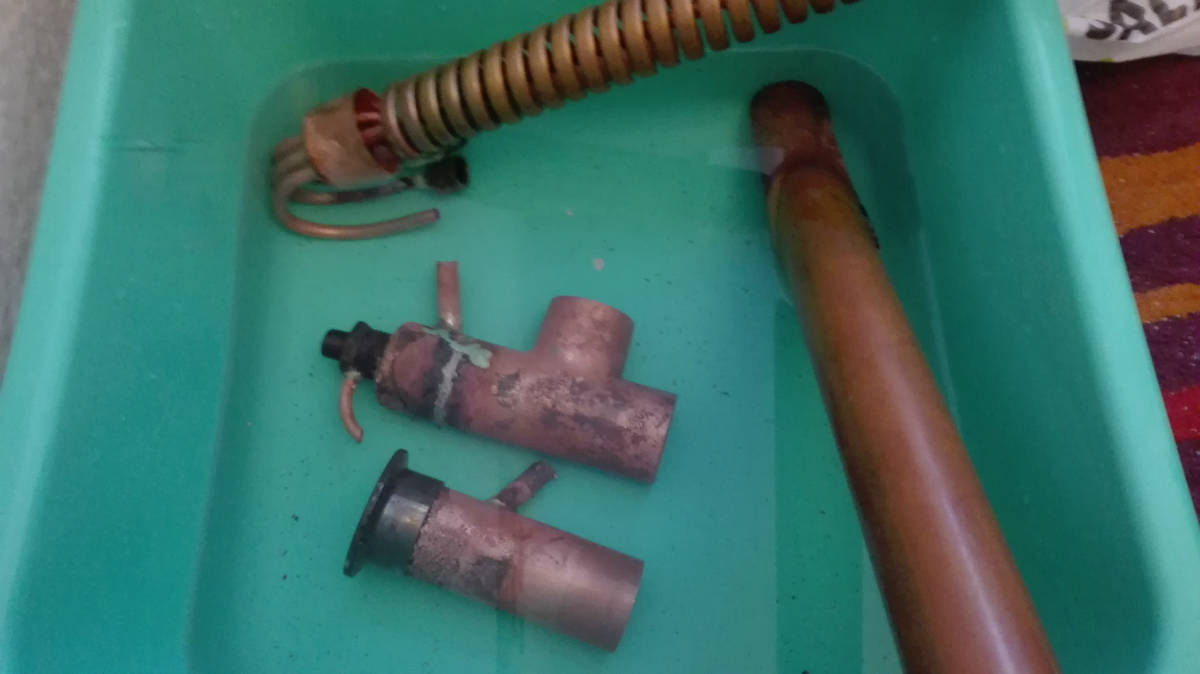

Очистил детали лимонной кислотой. "Прием ванной":

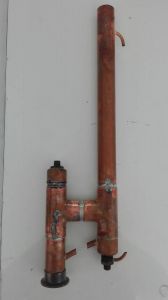

"Голову" РК собрано без финишной очистки (холодильник Димрота оставил семным):

ЦАРГА

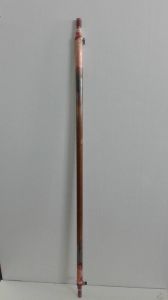

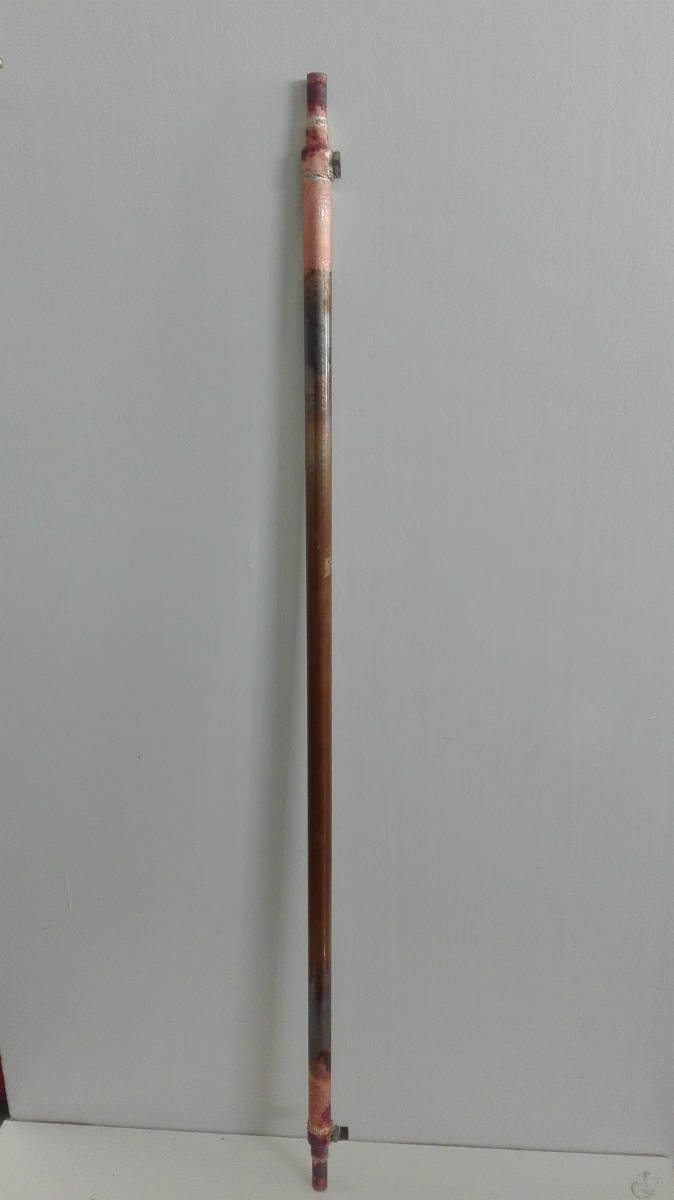

К царге с обоих концов припаял клампы:

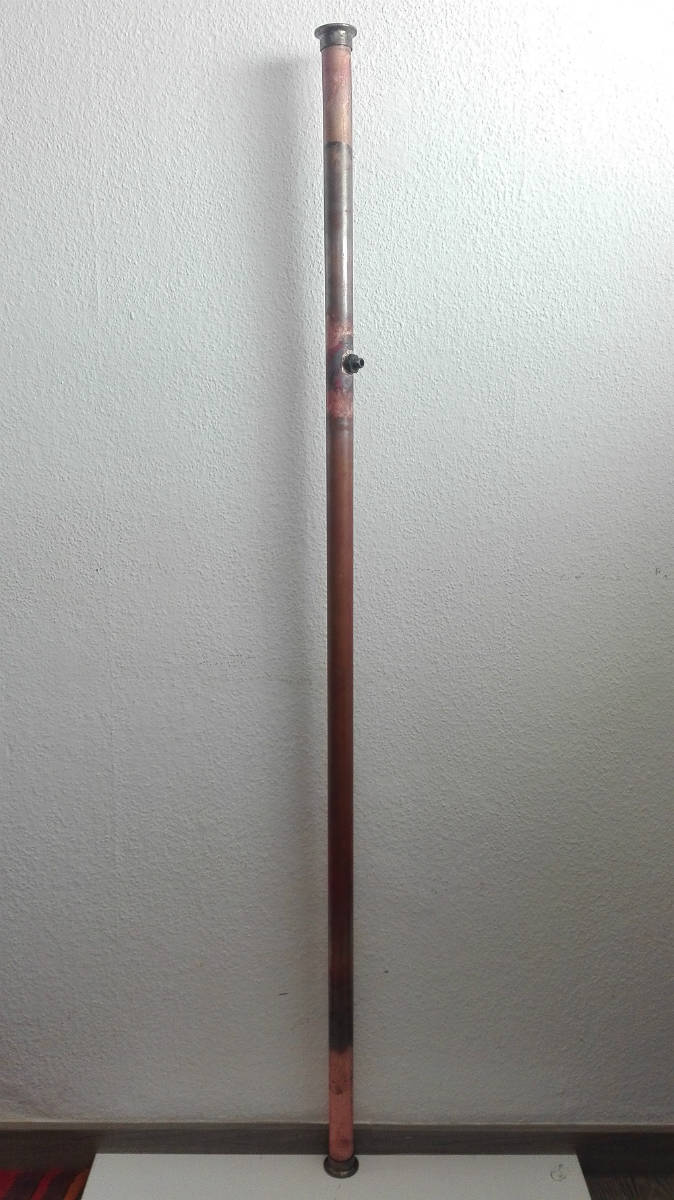

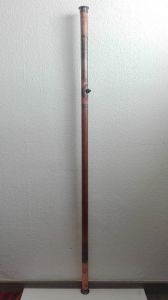

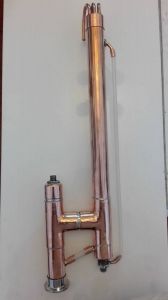

И царга есть! Да, забыл сказать, что клампы идеально подошли для тридцать пятой трубы со стенкой 1 мм.

ПРЯМОТОЧНЫЙ ХОЛОДИЛЬНИК
Перехожу к "прямоточнику". Так как я планирую использовать прямоточный холодильник и для дистиллятора, который будет подогреваться газом, примерно 3 кВт, то расчеты следующие: внутренняя труба медь 15 мм, "рубашка" медь 22 мм, рабочая длина 900 мм, общая длина 1000 мм.
Предварительно сточил "ограничитель" переходника 15мм / 22мм, чтобы входила 15-я труба (это место обязательно пропаять, так стачивается почти насквозь):

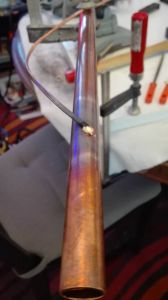

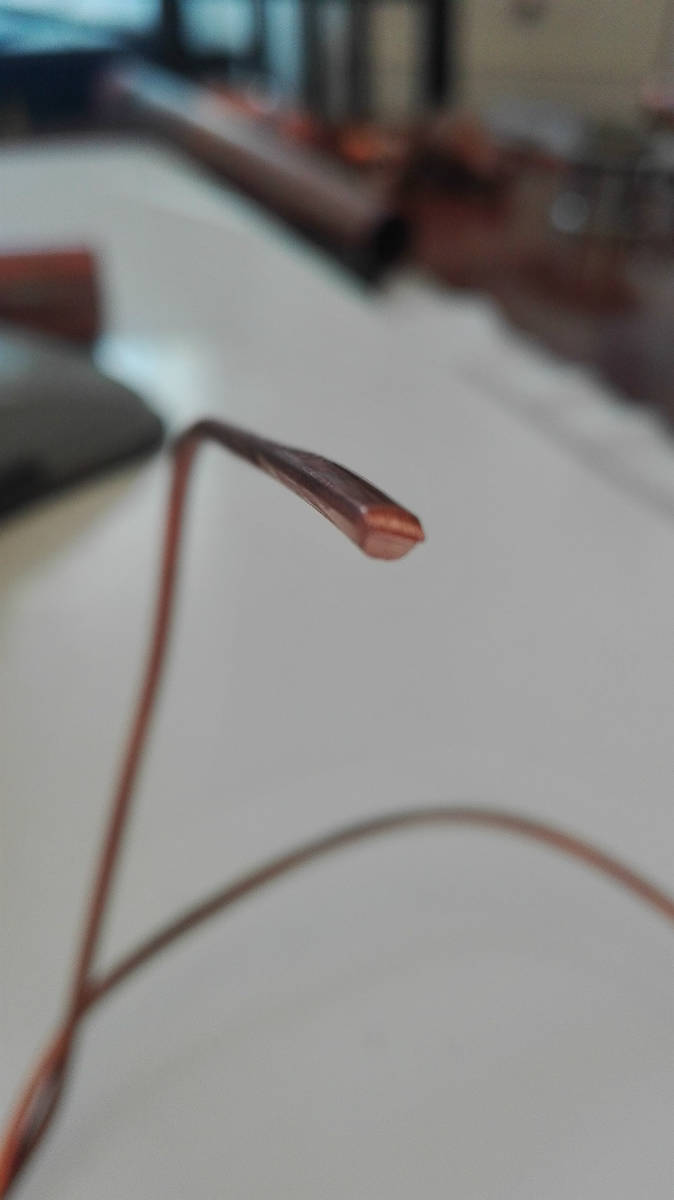

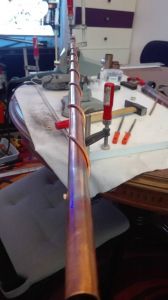

намотал на 15-ую трубу медную проволоку (была в наличии трапециевидное формы на срезе, размером 2,5 мм / 2,0 мм), идеально плотно вошла в "рубашку". Припаял ее только в одной точке, чтоб удобно было вставлять:

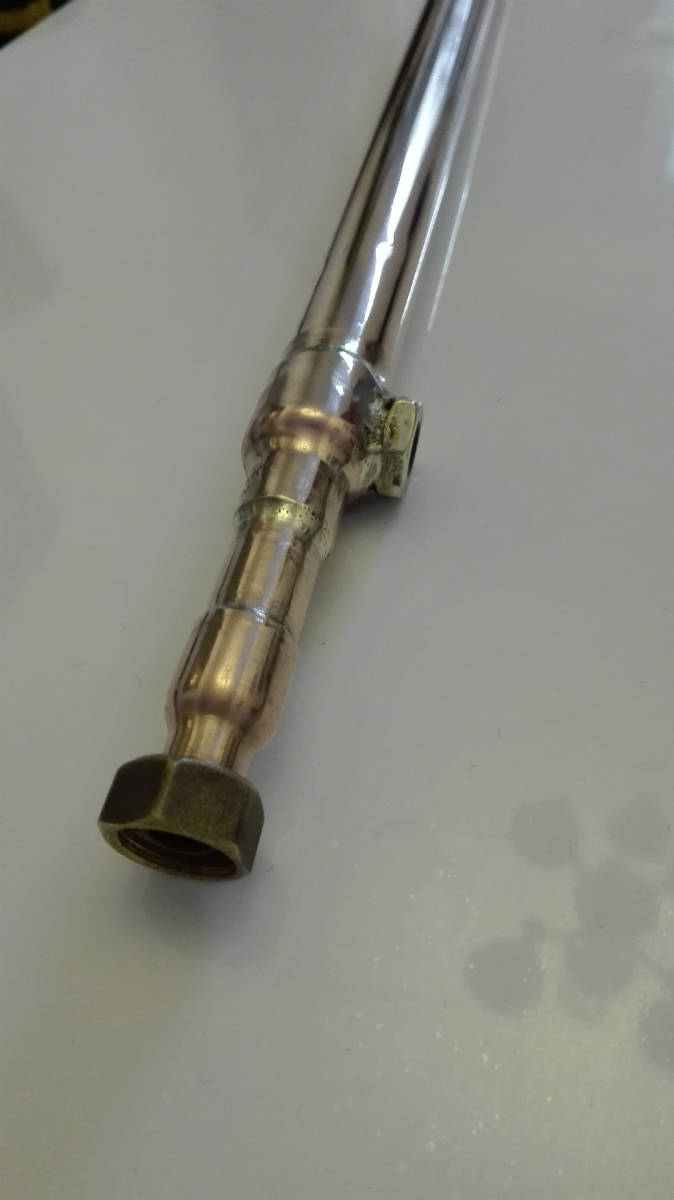

Монтирую "рубашку" и переходники. Подключение воды так же, как и к холодильнику Димрота, поэтому беру штуцер с резьбой "папа" под игольчатый кран для регулирования подачи воды, отрезаю "носика" и припаиваю снизу и "мама" под цанговое соединение пластиковой трубки и припаиваю сверху.






Тоже спаял твердым припоем. И "прямоточник" готов!

Мне очень нравится естественный цвет и блеск меди! Поэтому я решил почистить и полирнуть детали (разумеется, если медь ничем не покрыть, то она быстро окислится и потемнеет):






Вот такой результат :)  :)  :)

ДИОПТР

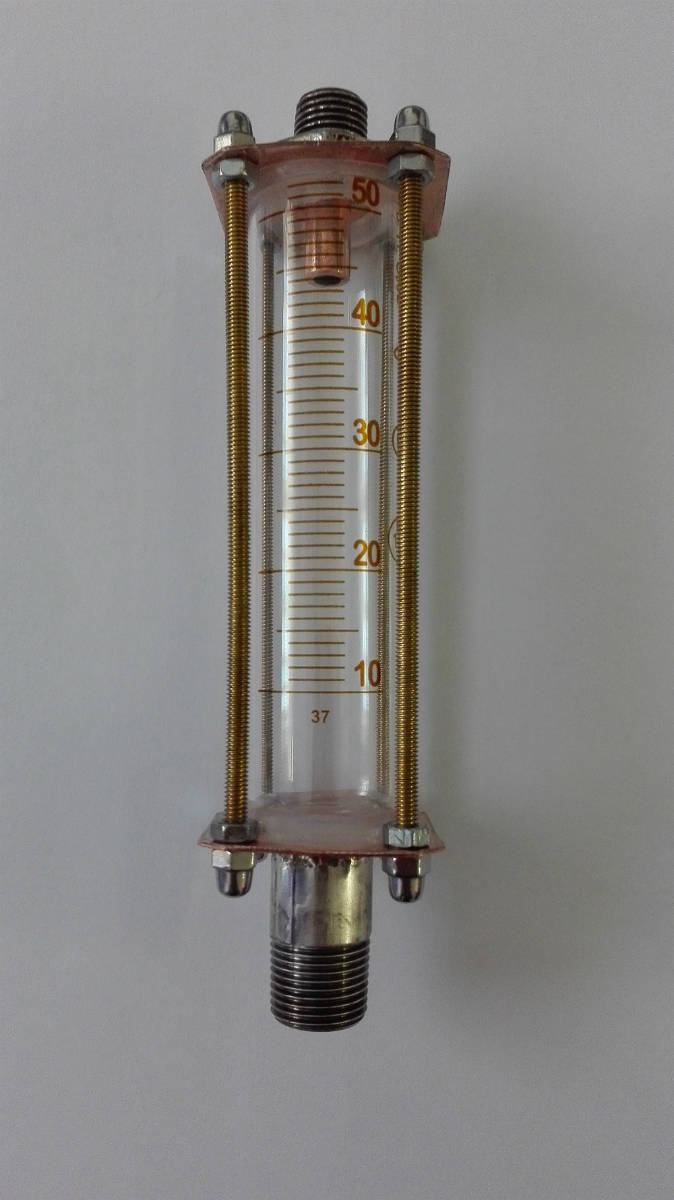

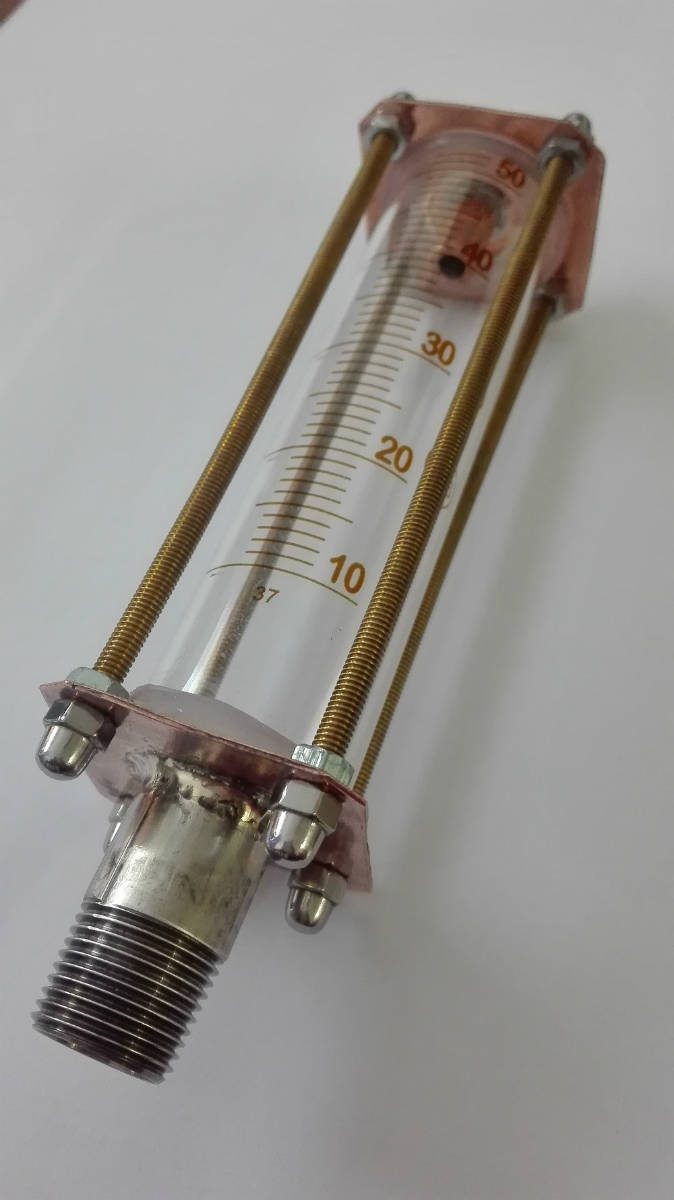

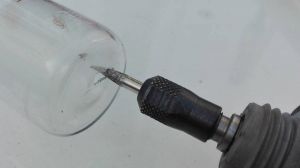

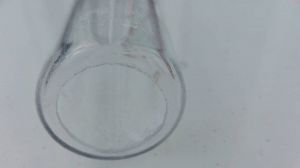

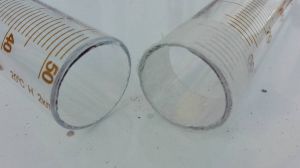

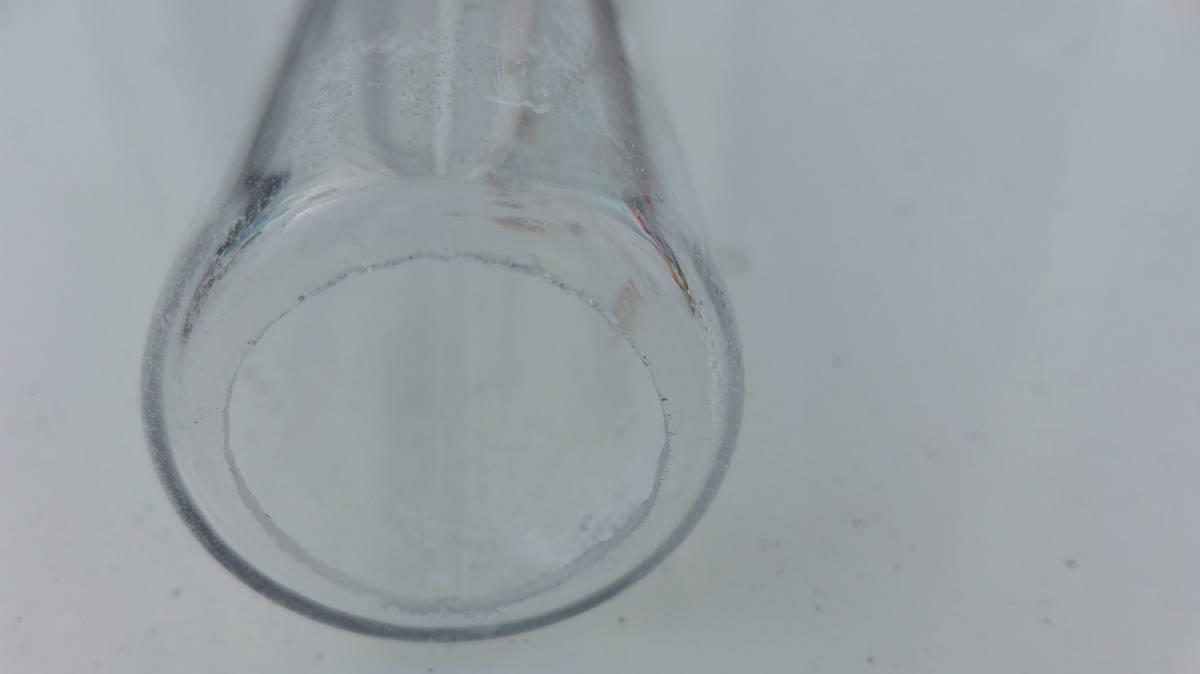

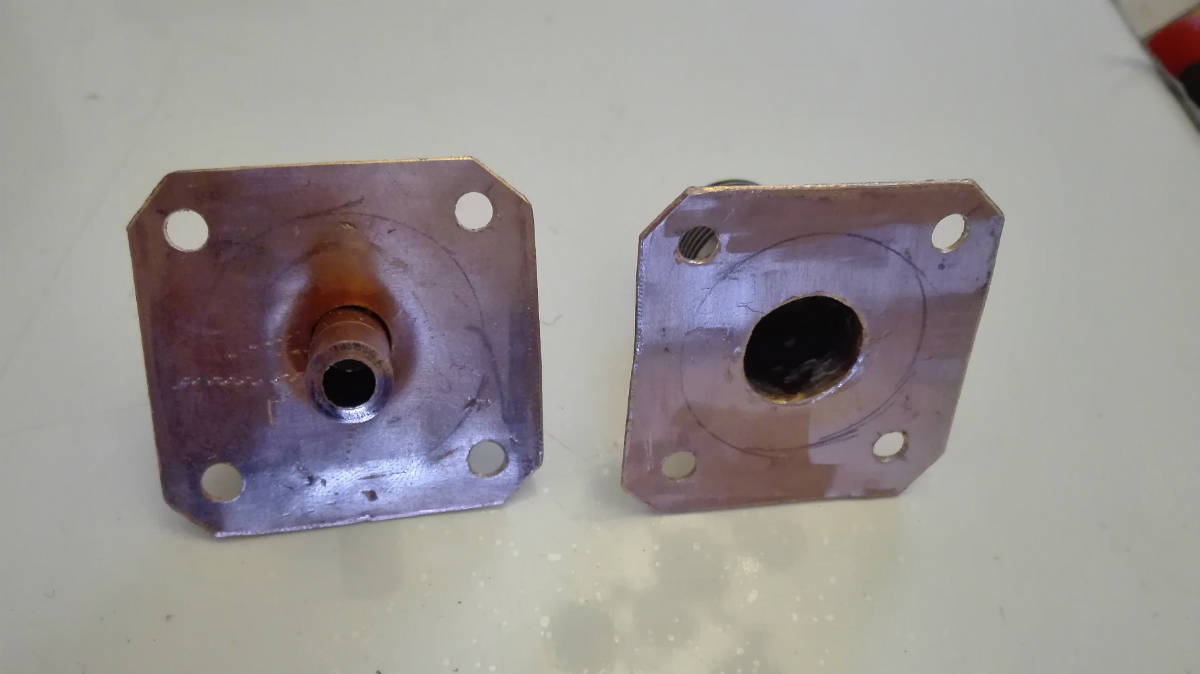

Идем дальше. Для контроля скорости отбора решил сделать диоптр. Из материала я взял мерную колбу для АСП - 3 (заказал 2 шт), отрезок медной трубы 35, шпильки м 4, силиконовые прокладки (заливал сам), переходник с нержавейки ½ "на 3/8" и ½ "на ¼". Отрезал алмазным диском стеклянную мерную колбу от 0 до 50 мл, вырезал дно; разрезав трубу 35 вдоль, сделал две медные пластины нужного размера, просверлил в них отверстия; припаял соответствующие резьбы, в верхнюю вставил отрезок медной трубки, чтобы капли формировались, и через силиконовые прокладки стянул шпильками:










КАК СДЕЛАТЬ СИЛИКОНОВУЮ ПРОКЛАДКУ

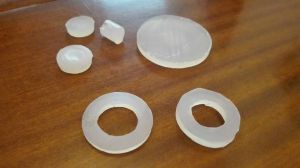

Кстати о силиконе: силиконовую прокладку очень просто изготовить самому, имея аквариумный силикон. От мелкой до крышки куба. Когда я делал для крышки алюминиевого бидона - залил место, где была старая резиновая. НЕ ДЕЛАЙТЕ ТАК - силикон сохнет больше месяца, потому что сохнет только с одной плоскости с четырех, а толщина больше сантиметра. Как сделать проще и в «сто» раз быстрее? Берем два листа обычной «принтерной» бумаги (80 г). На одном из них чертим, с помощью циркуля, размеры будущих прокладок, с двух сторон листа (чтобы было легко вырезать). Кладем его на ровную поверхность (стекло). Готовим нужной толщины (= толщине прокладки) подложки (я использовал металлические гайки), раскладываем их по углам бумаги. Наносим на бумагу между начертанными контурами будущих прокладок аквариумный силикон с учетом толщины прокладки так, чтобы воздуха не было, накрываем другим листом бумаги и прижимаем сверху чем-то плотным с ровной поверхностью (лист стекла) и ставим сверху груз (банку с водой). Оставляем так на ночь. Затем снимаем то, чем прижимали и можно положить в теплое место. Таким образом силикон сохнет по всем четырем поверхностей через бумагу. После высыхания (10 мм примерно 5 дней, 3 мм - 1 сутки) вырезаем по размеру. Бумагу смываем под проточной водой. Для гарантии полного высыхания и нейтрализации остатков запаха можно прокипятить в воде часок-другой. Прокладка готова.

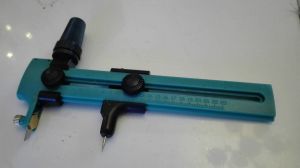

Я вырезал все прокладки вот таким инструментом, который можно найти в канцтоварах:

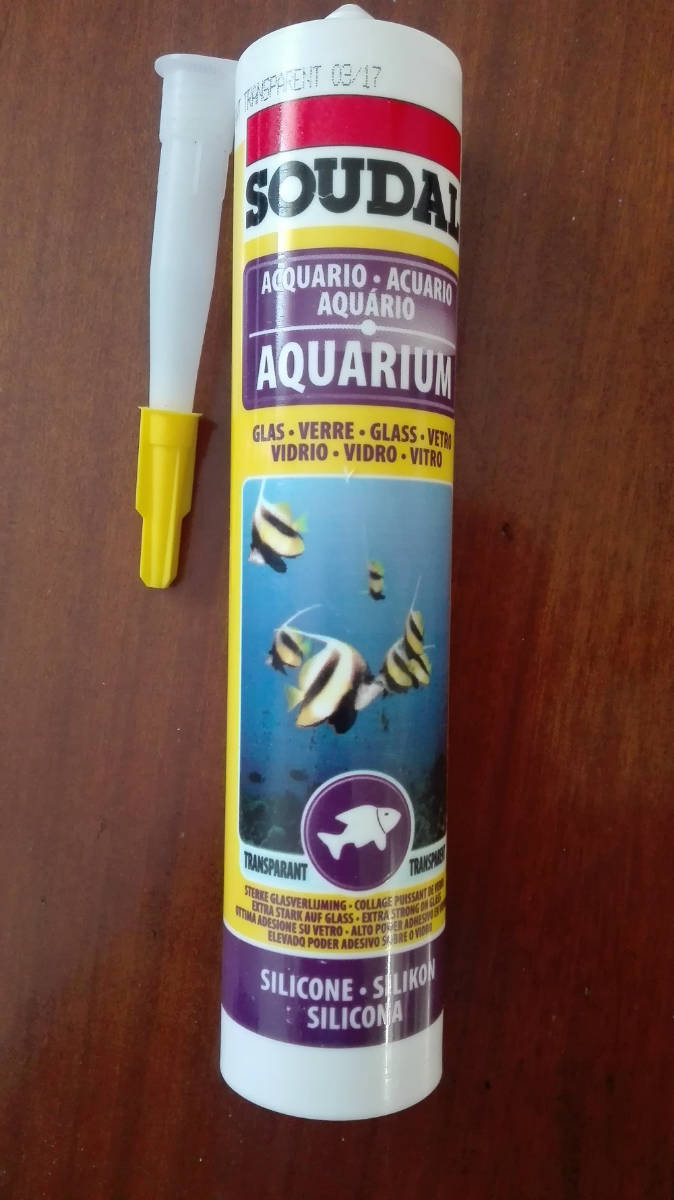

Силикон использовал такой:

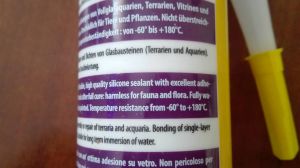

«... Не токсичен для флоры и фауны. Термостойкий ... »

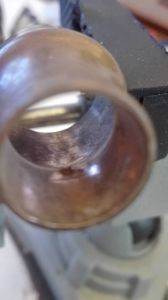

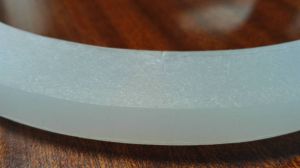

Прокладка для куба:

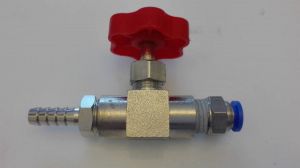

ИГОЛЬЧАТИЙ КРАН ОТБОРА

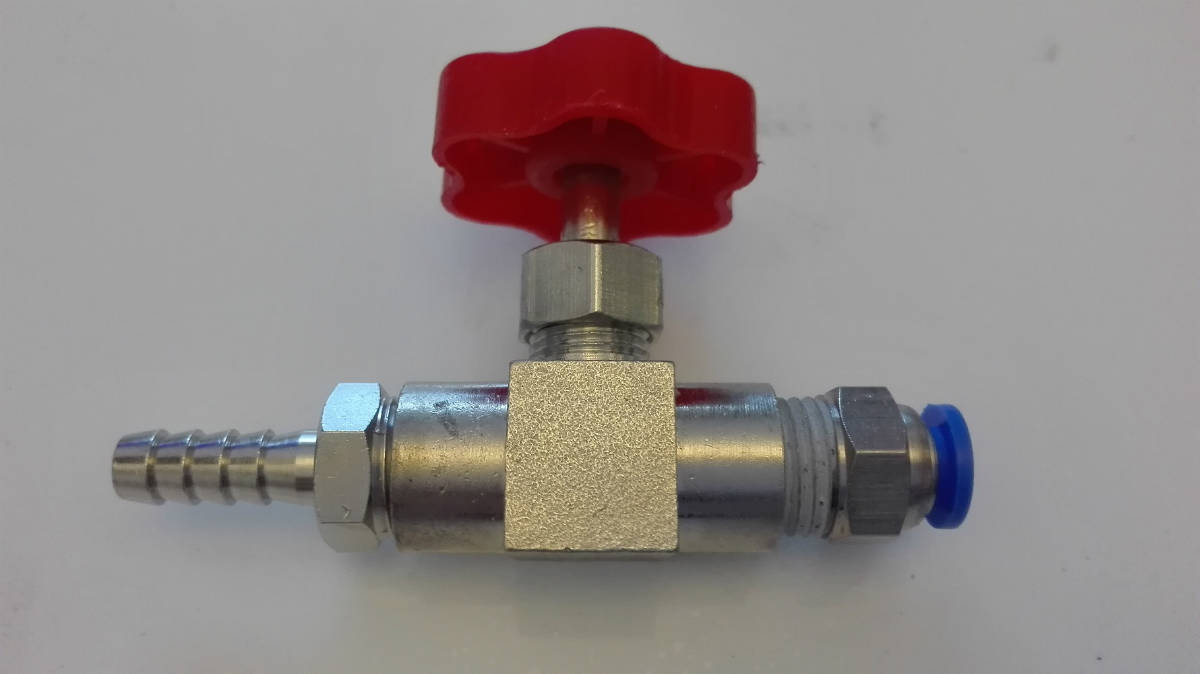

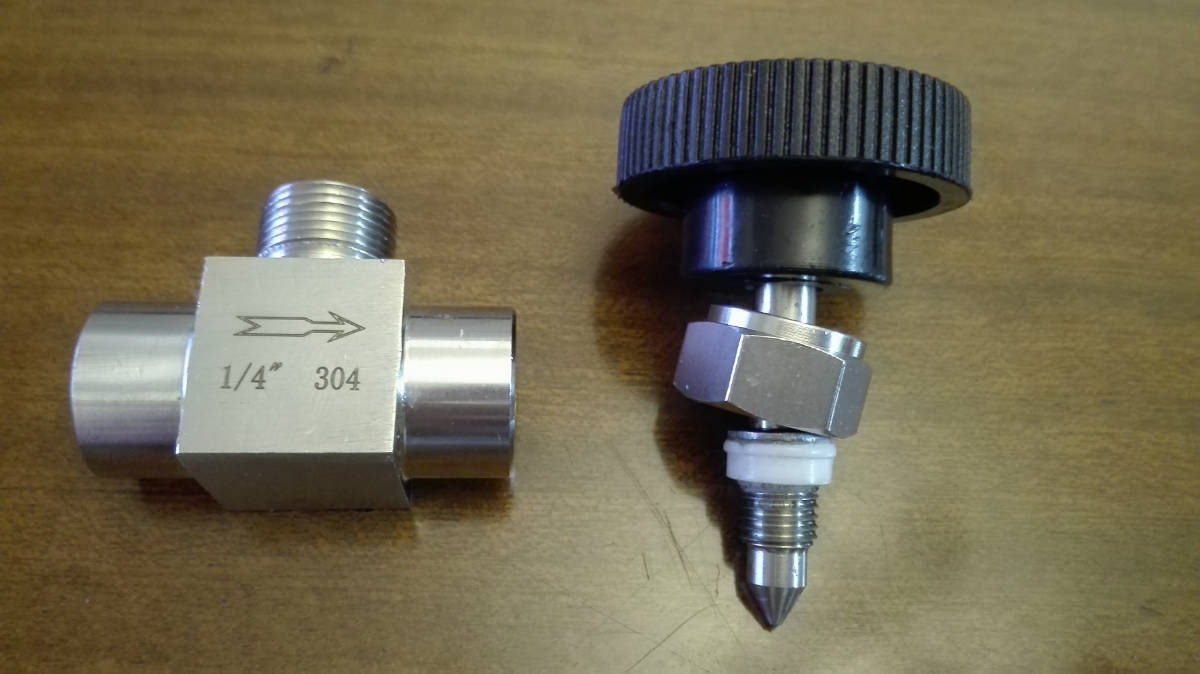

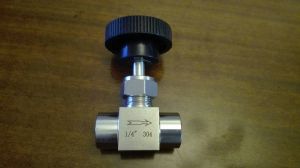

Заказал игольчатый кран отбора из нержавеющей 304 стали ¼ * ¼. Планировал заменить прокладку на силиконовую. Когда я его получил, был приятно удивлен качеством сборки, сталь не магнитится (ясно, что есть марки нержавейки, которые магнитятся), но когда я его разобрал, то еще больше приятно шокировался - прокладка из фторопласта (тефлон), хотя производитель этого не отмечал. Регулирует очень плавно. Круто! ..

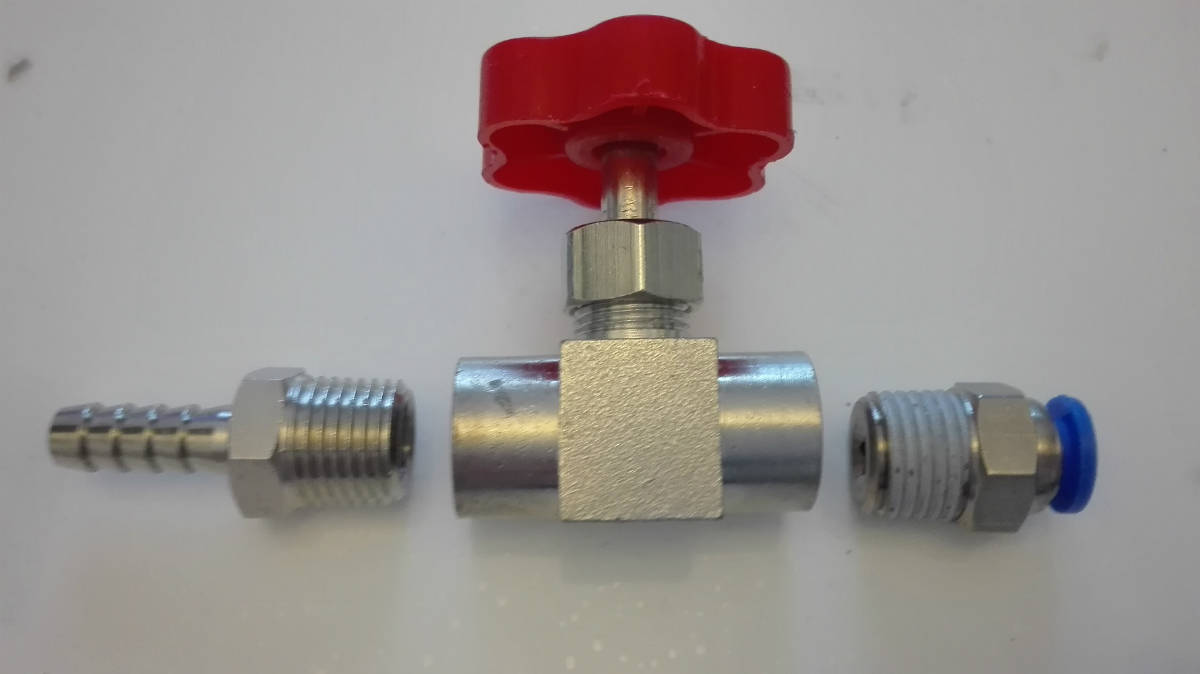

Для контроля подачи воды я заказал «долларовый» игольчатый латунный кран ¼ "* ¼". Работает норм.

КУБ

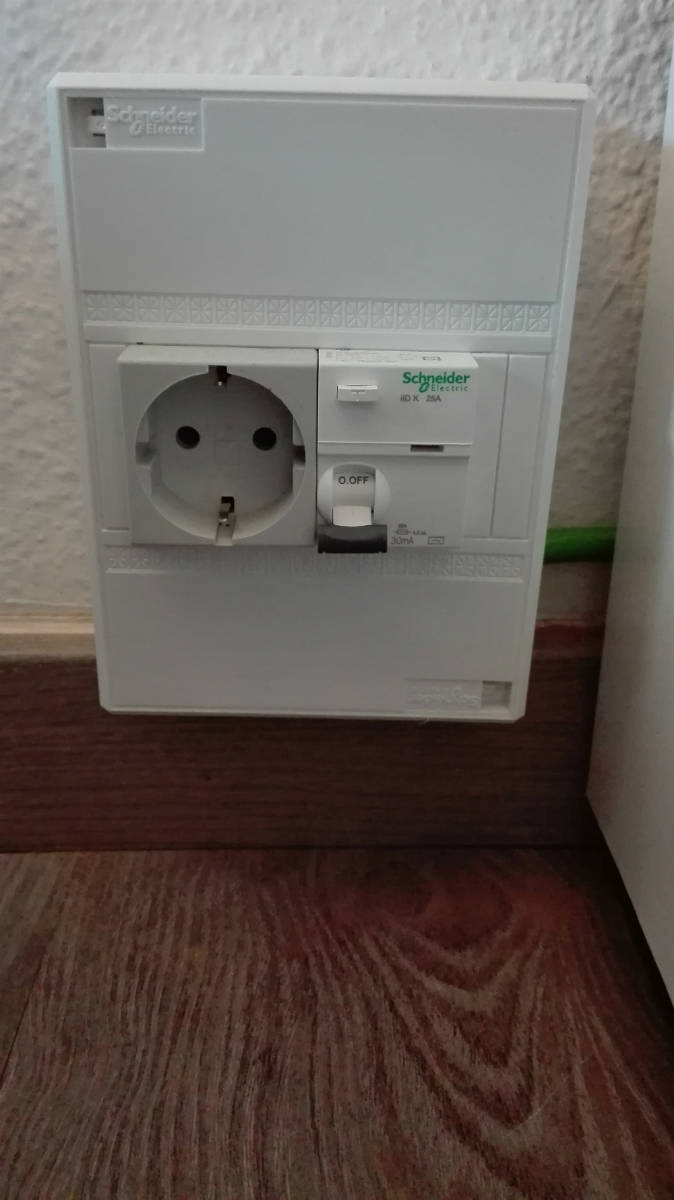

В качестве куба я использовал алюминиевый бидон на 25 литров. Не самый лучший вариант, но у меня было два в наличии (один будет для дистиллятора). Подогреваться будет 3000 Вт - ым ТЭН-ом. Для этого я провел в место, где будет Колонна отдельную линию кабелем 3 * 4 мм2 и поставил отдельный дифференциал

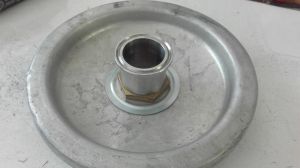

Царга к крышке будет крепиться, также с помощью Клампа.

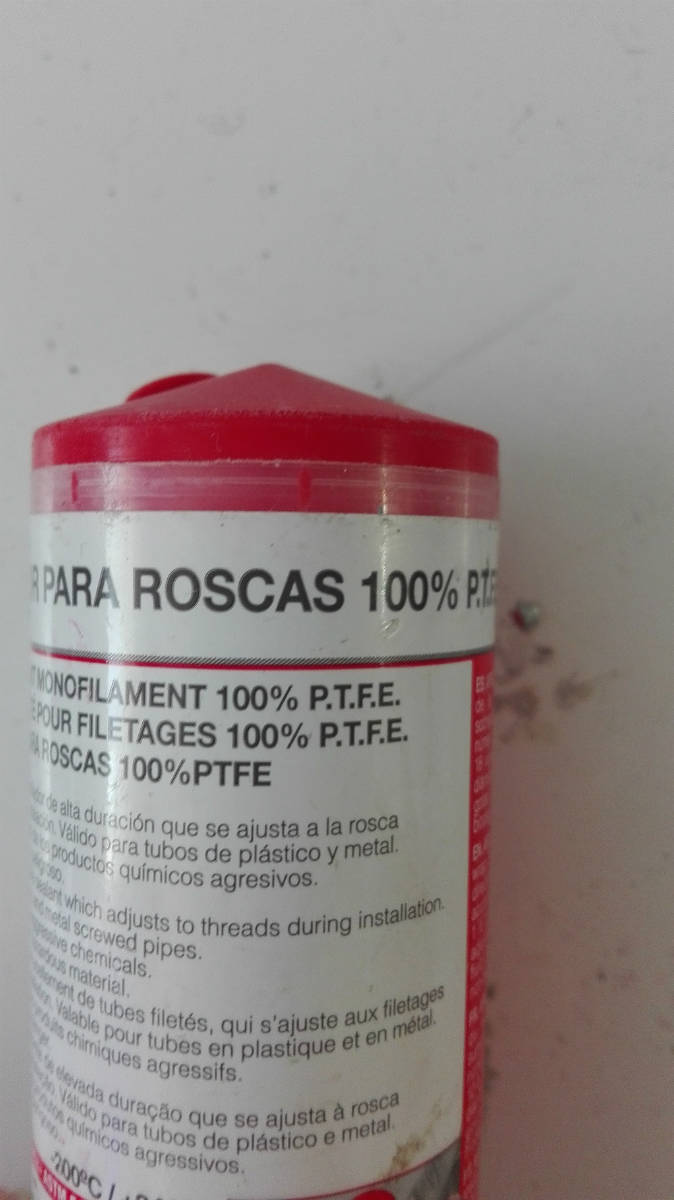

На резьбу намотал фторопластовый шнур

И под крышку фторопластовая прокладка 1 ¼ ".

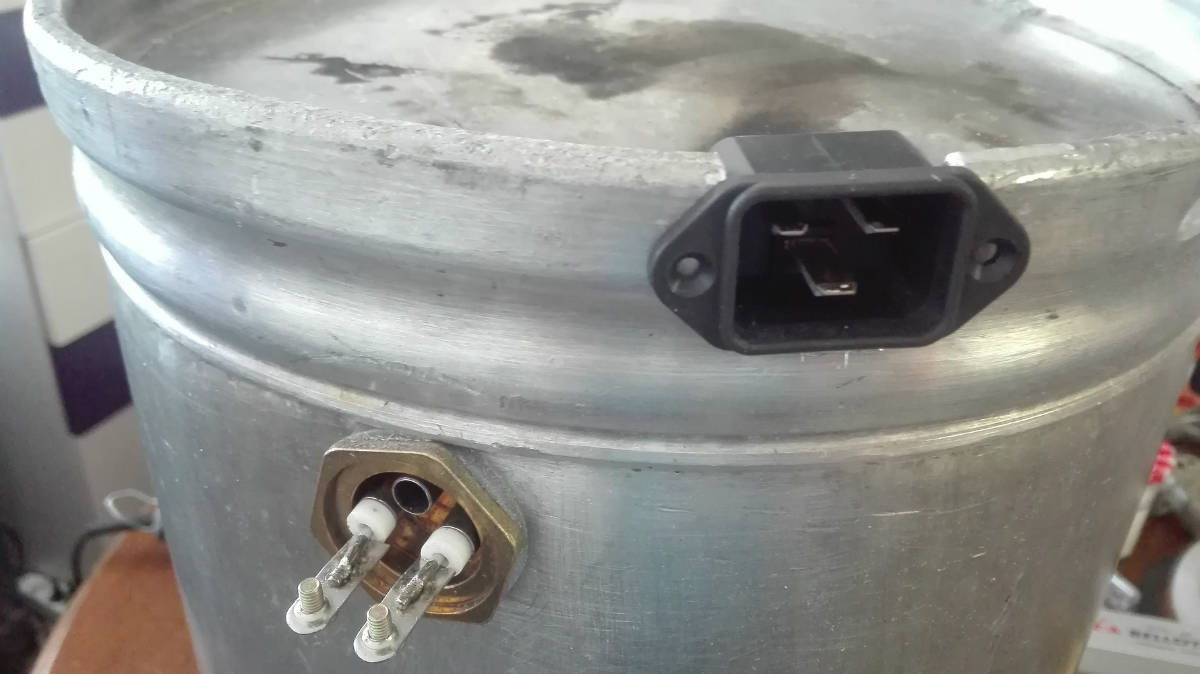

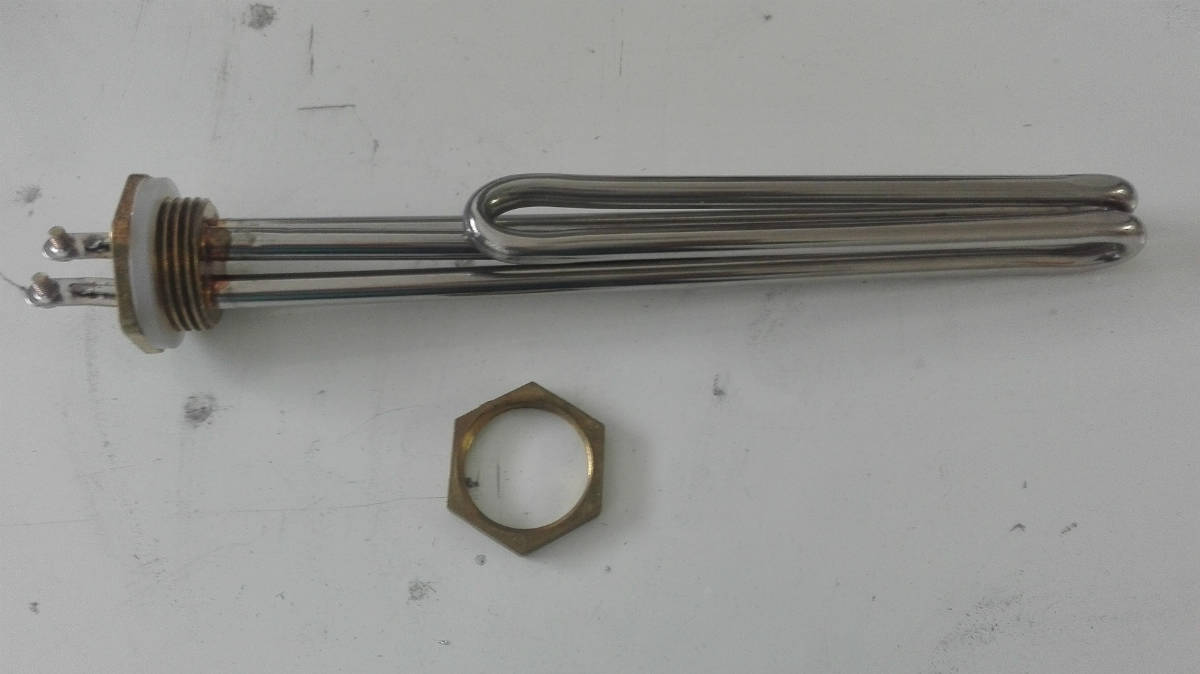

ТЭН через силиконовую прокладку

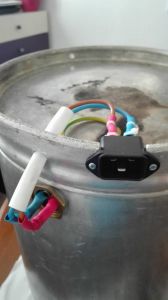

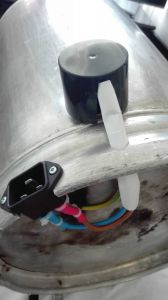

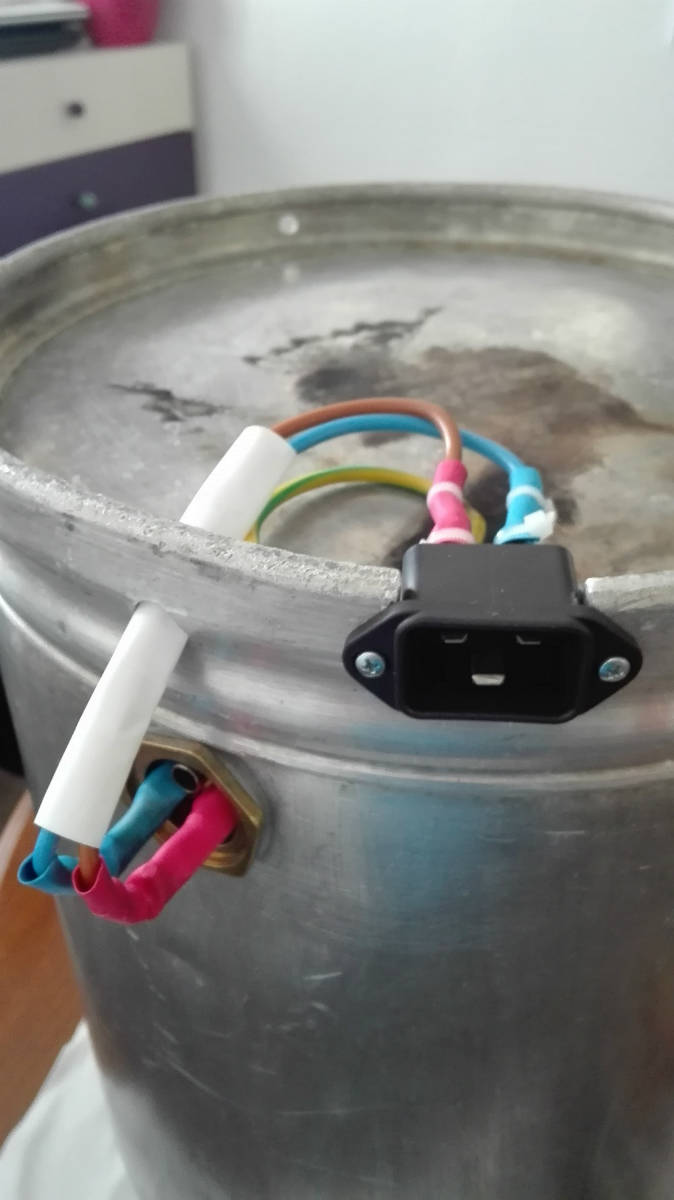

Подключение к ТЭНу решил так:

Коннектор на 16 А, кабель 2,5 мм2


«Железная» часть РК готова !!!!!!!! Теперь нужно этим всем управлять и мониторить.
Перехожу к блоку управления.

БЛОК УПРАВЛЕНИЯ
«Блок управления» - громко сказано, просто решил регулятор мощности ТЭНа (доделал автоматическое охлаждение), вольтметр, USB - UART и термоконтроллер для будущего электроклапана отбора поместить в один корпус.

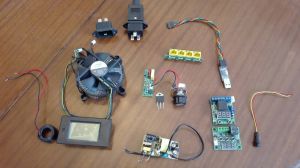

детали:

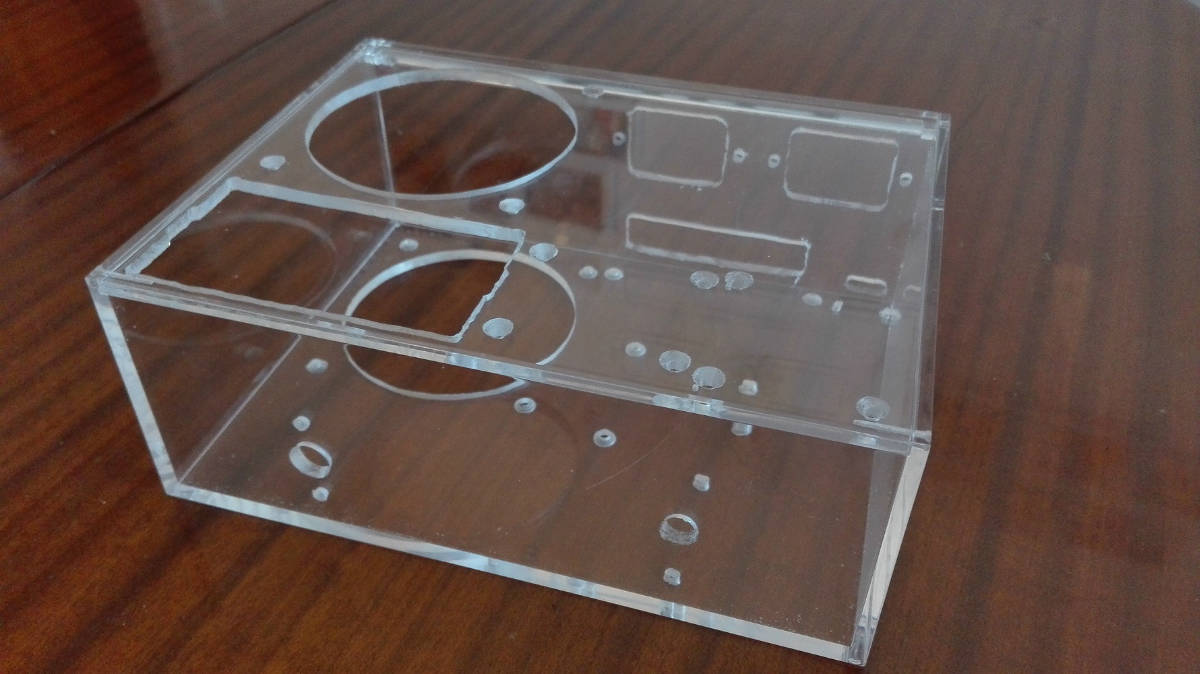

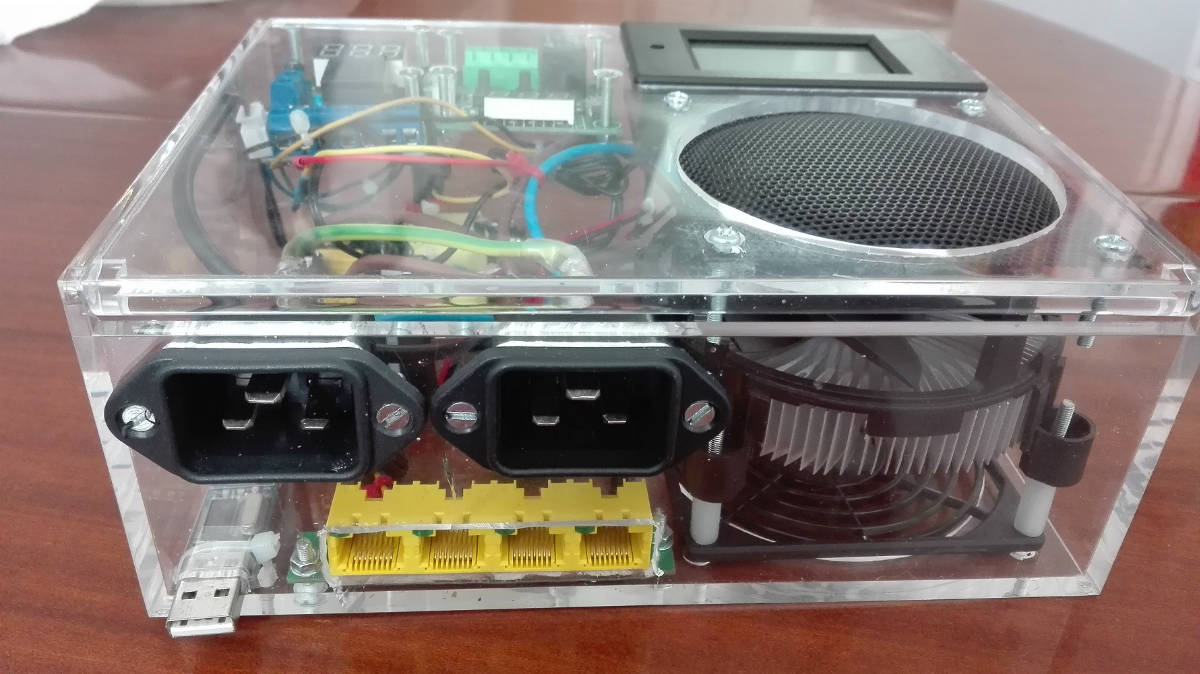

В качестве корпуса вот такая коробка (уже частично размечена и вырезана под детали):

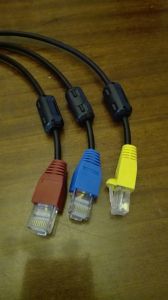

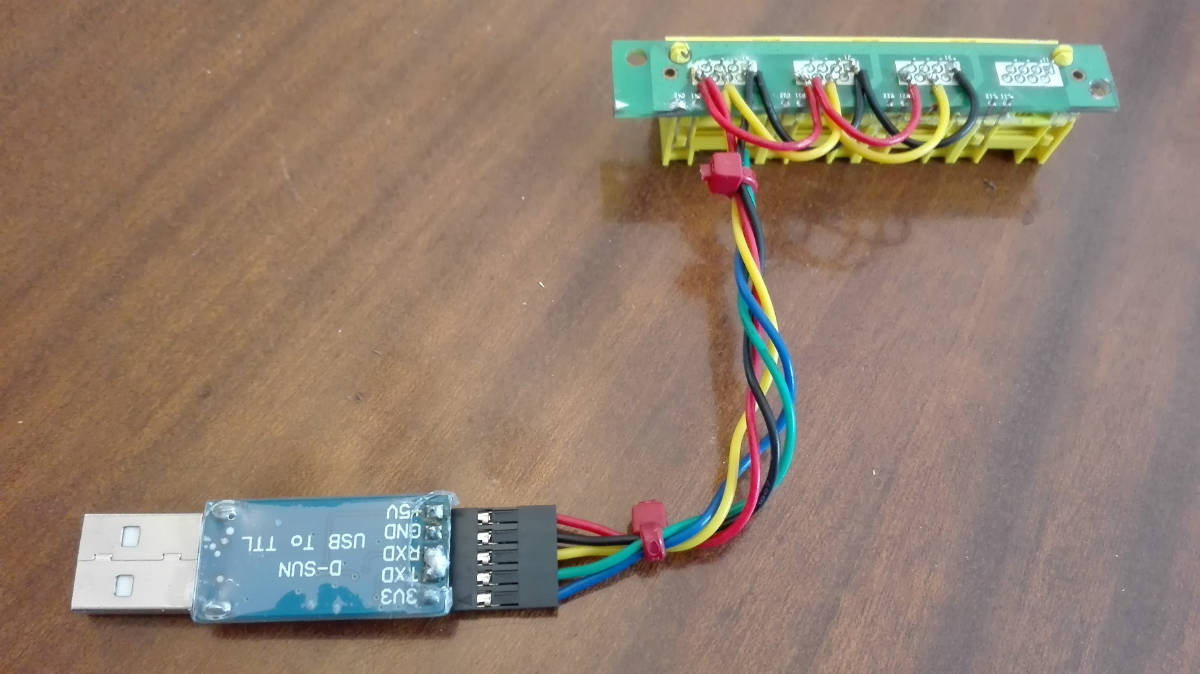

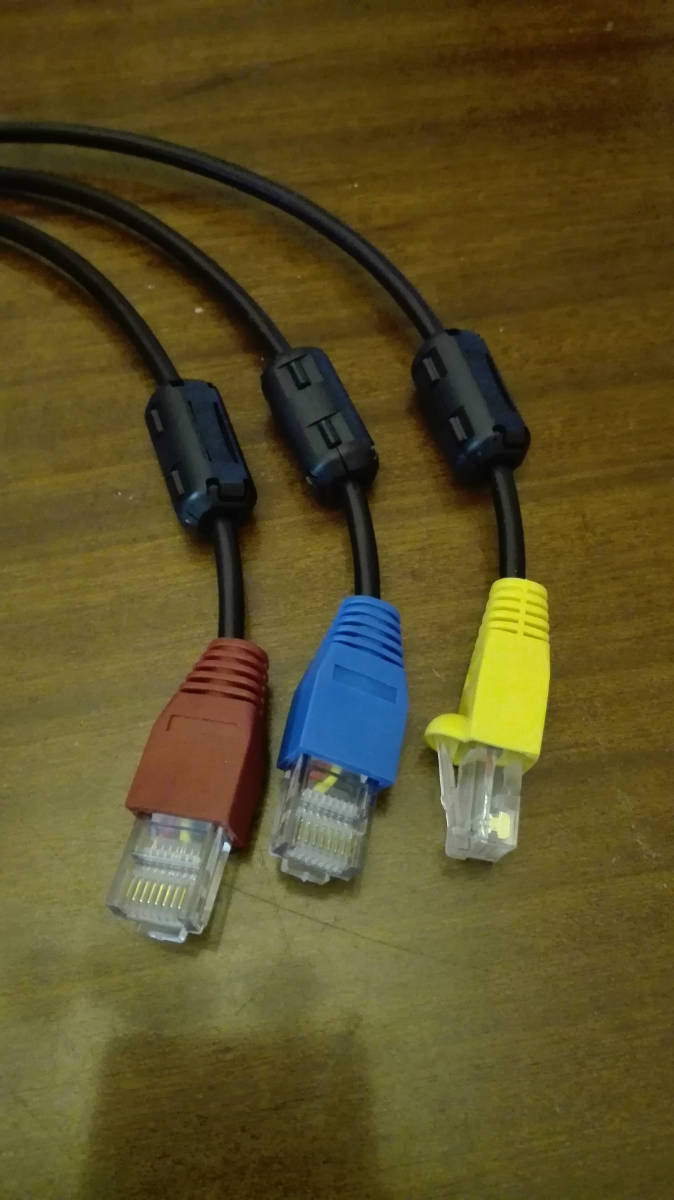

Для подключения термодатчиков к UART взял LAN порта с роутера, которые спаял параллельно:

Последний оставил для термоконтроллера будущего электроклапана (пока не научусь управлять РК вручную, ставить не буду)

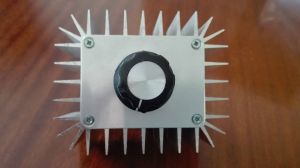

Рерулятор мощности заказал такой (5 кВт):

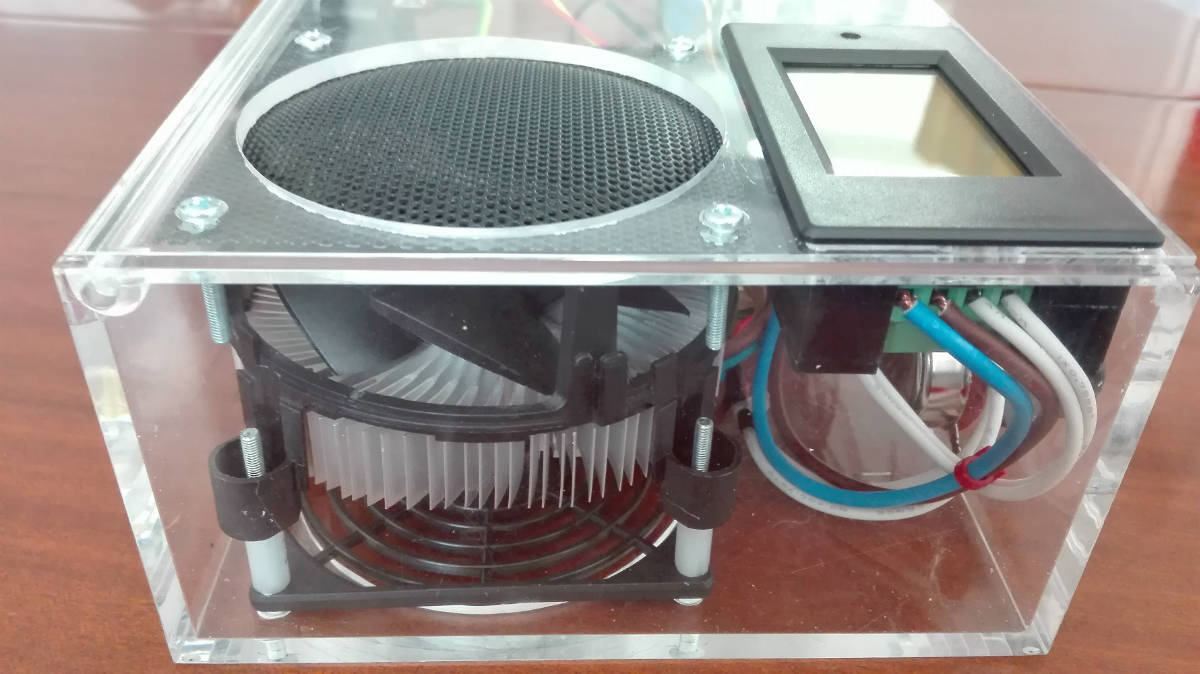

С регулятора мощности выпаял симистор и поставил на радиатор через термопасту, в который всверлил термодатчик и поставил «долларовый» термоконтроллер, чтобы куллер постоянно не шумел и, при необходимости, можно было принудительно охлаждать.

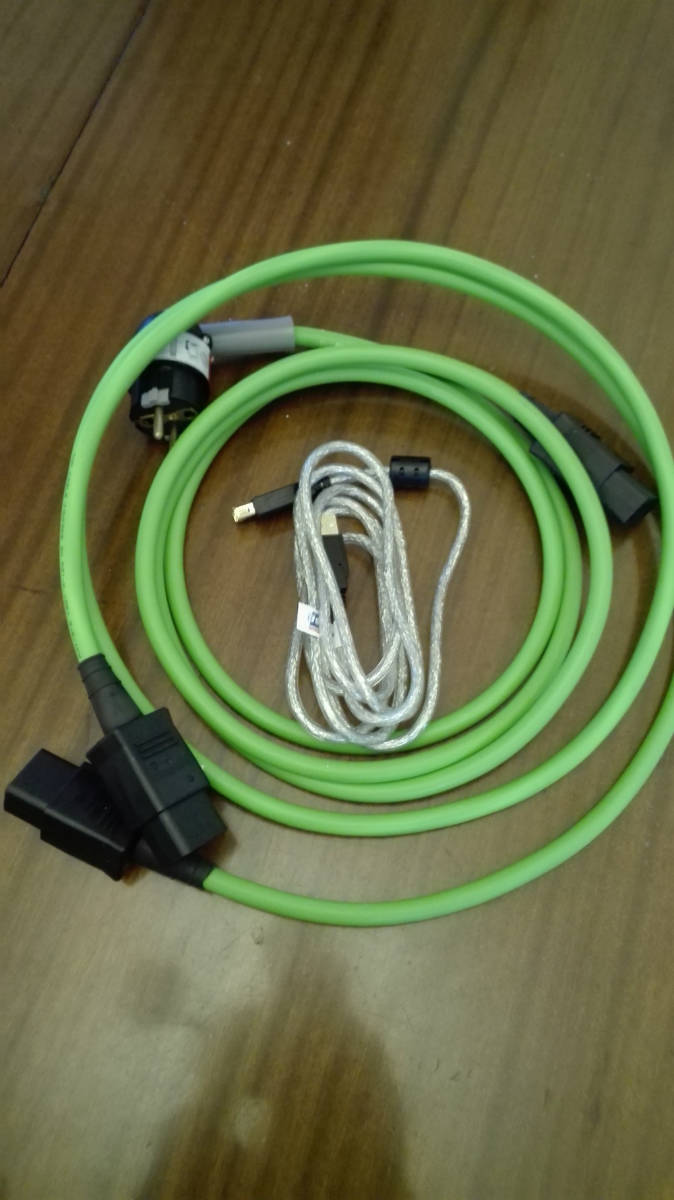

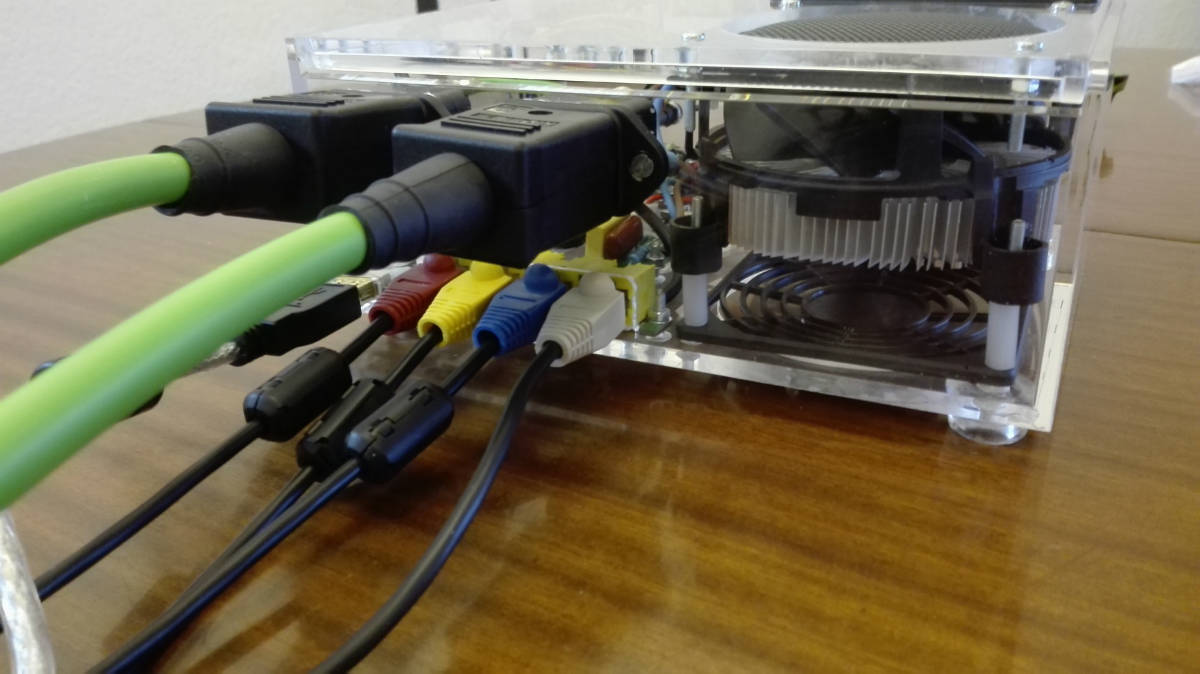

Силовой вход / выход из 16 А коннекторов (похожи на комповые к БП, но мощные).

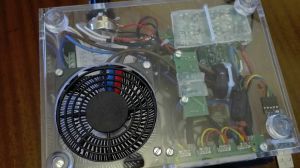

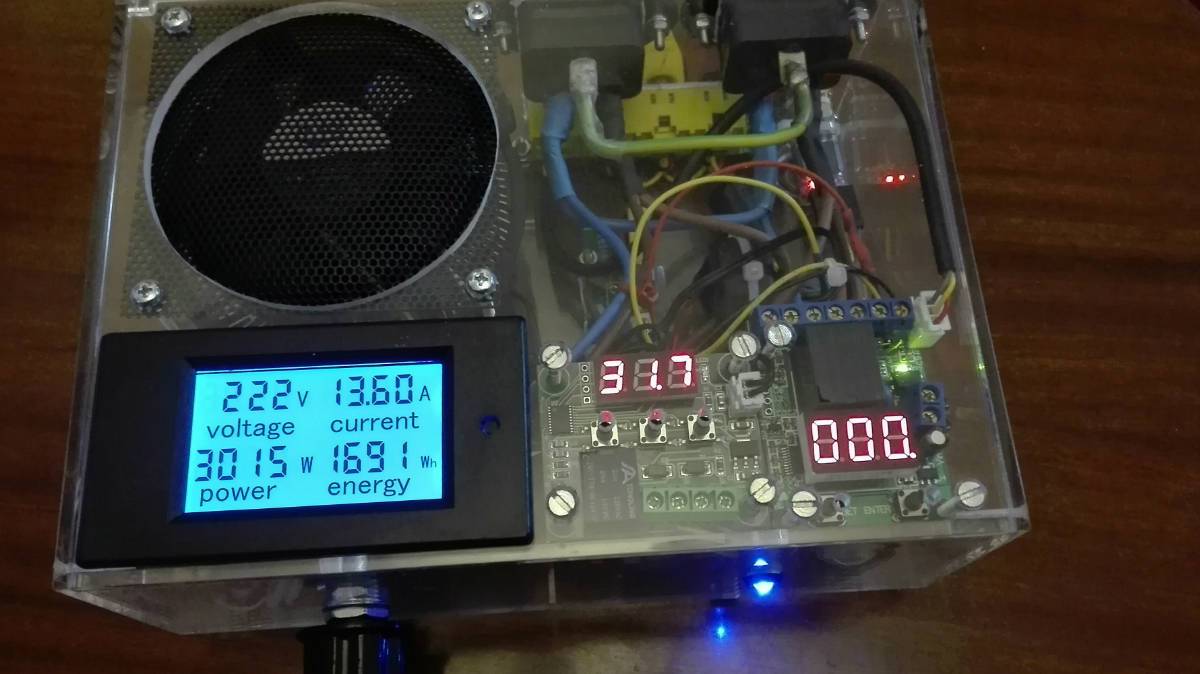

Подсоединил вольтметер, амперметер ....
Поставил термоконтроллер для будущего электроклапана отбора, БП на 12 В 1А.

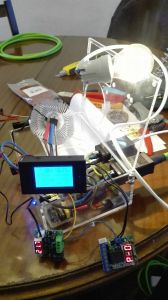

Как-то так:







Проба

Работает !!!
Боялся, что термодатчики будут «вылетать» из-за фона релюшэк, но нет, все классно. Для страховки на кабеля поставил ферритовые фильтра

все кабеля

Ну что же, все готово к сборке. Вперед!

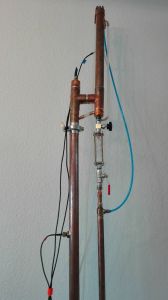

РК В СБОРЕ

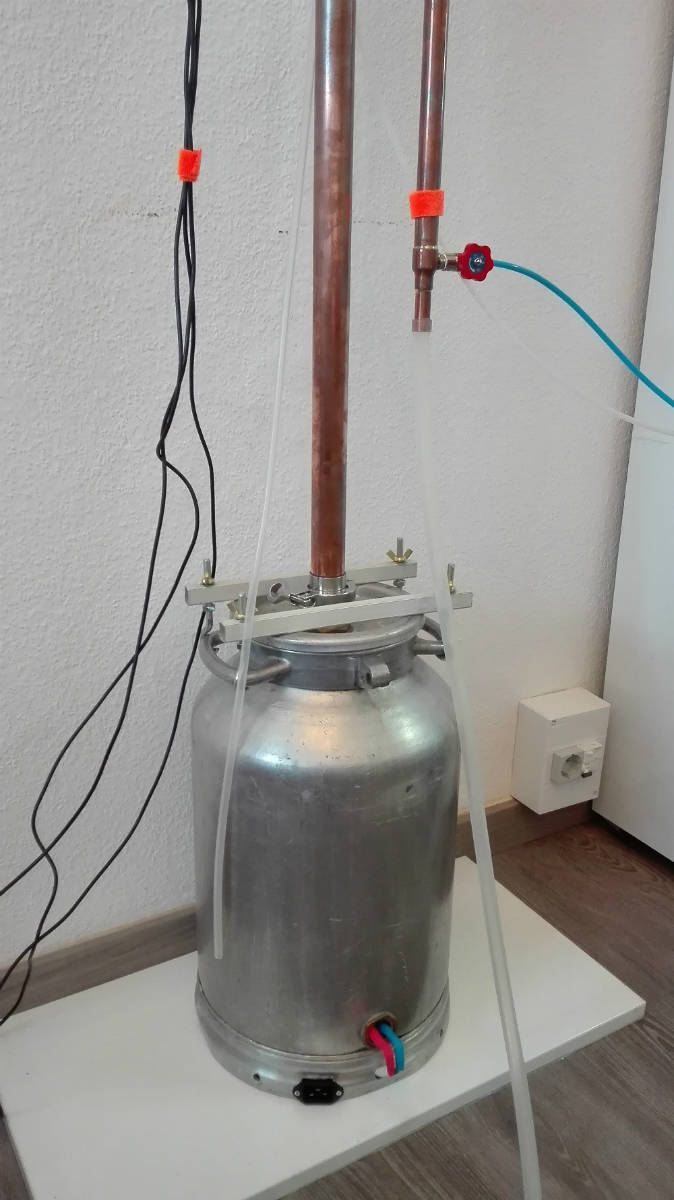

Предварительно проверил РК на герметичность - сухо. Решил собрать, залить в куб просто воду и «погонять» с целью проверки еще раз не герметичность, работы всех узлов и промыть. Да просто очень хотелось. Термоизоляцию НЕ надевал, для ревизии всех соединений.


Все работает !!!!!!!

Еще не знаю чуств от работы по-настоящему с СС, но те ощущения, чувства, которые я получил во время сборки и смотря на готовую РК - НЕ ВОЗМОЖНО ПЕРЕДАТЬ СЛОВАМИ !!!!!!!!!!!!!!!!!! !!!!!!!!!!
Ближайшей месяц не будет ни капли свободного времени для получения СС и пробной ректификиции. Но очень хочется. Поэтому первое свободное время будет использовано именно для этого. КТО ИЩЕТ, ТОТ НАЙДЕТ! Результат обязательно отпишу.
Еще раз ВСЕМ ОГРОМНОЕ СПАСИБО !!!
:)  *ROSE*  *THUMBSUP*  *DRINK*  *DRINK*  *DRINK*  *DANCE*  *YAHOO*  *HI*

P.S .: прошу прощения за грамматические ошибки, которые, возможно, есть в тексте. Отчет писал через переводчик.

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

2

Re: Стабильная МРК 35/1500 ВД

Очень красиво написано, сделано отлично и без единого вопроса.
Вот есть же люди которые прочитали и сделали сами.

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

3

Re: Стабильная МРК 35/1500 ВД

devil-arz пишет:

Вот есть же люди которые прочитали и сделали сами.

Прочитать мало, еще и понять надо.

4

Re: Стабильная МРК 35/1500 ВД

zcom, значит и понял, а кто не понимает то начинает мудрить с колонной всякими приблудами.

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

5 (2017-02-08 08:53:39 отредактировано )

Re: Стабильная МРК 35/1500 ВД

Alex.bcn пишет:

Для подачи / отвода охлаждающей жидкости - воды, решил использовать пластиковые трубки диаметром 6 мм, которые используются для водяных фильтров. Они подсоединяются вот такими "быстрыми" цанговыми коннекторами:

Уверен, что эти трубки нормально температуру держат? На выходе из димрота вода бывает 70+ градусов. У меня подача холодной воды такими трубочками 6 мм (на самом деле - 1/4"), а на выход их не рискнул, там силикон.

Alex.bcn пишет:

Рерулятор мощности заказал такой (5 кВт):

А вот его со временем захочется поменять. У меня это время составило примерно 9 месяцев и 30 ректификаций.


Alex.bcn, а что за сборки используются для индикации температуры?

6

Re: Стабильная МРК 35/1500 ВД

Piper пишет:

Уверен, что эти трубки нормально температуру держат?

С трубками все нормально, это полипропилен и довольно толстый, только жестковаты они слегка. У меня метров 20 такой трубки валяется, я проверял...  давления никакого на выходе, все будет держать.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

7

Re: Стабильная МРК 35/1500 ВД

Alex.bcn, моё почтение вам)) все очень доходчиво и понятно))

8

Re: Стабильная МРК 35/1500 ВД

Alex.bcn, отдельно отпишите летом про температуру воды. Интересно, как на практике себя димрот поведет, видимо проток увеличивать придется.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

9

Re: Стабильная МРК 35/1500 ВД

Вот пример как надо делать. Человек полгода читал. А потом взял и сделал без лишних вопросов и  технических ошибок хорошую вещь.  Alex.bcn, респект!  *THUMBSUP*

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

10

Re: Стабильная МРК 35/1500 ВД

Что-то меня эта тема вдохновила больше, чем другие. Начну свою РК переделывать, а то все у меня так страшно теперь-)

11

Re: Стабильная МРК 35/1500 ВД

Alex.bcn пишет:

ИГОЛЬЧАТИЙ КРАН ОТБОРА
Заказал игольчатый кран отбора из нержавеющей 304 стали ¼ * ¼. Планировал заменить прокладку на силиконовую. Когда я его получил, был приятно удивлен качеством сборки, сталь не магнитится (ясно, что есть марки нержавейки, которые магнитятся), но когда я его разобрал, то еще больше приятно шокировался - прокладка из фторопласта (тефлон), хотя производитель этого не отмечал. Регулирует очень

Здравствуйте.
Скажите пожалуйста, где вы заказывали? Если взять не 1/4", а 3/4"  размер "иглы" будет уже соответственно больше или такой же? Сейчас шаровый на 3/4", перепаивать не охота. Или может футорками справится?
Пожалуйста укажите точные параметры "клампа" для медной 35 мм трубы.
Спасибо!

12

Re: Стабильная МРК 35/1500 ВД

Moonshiner пишет:

Пожалуйста укажите точные параметры "клампа" для медной 35 мм трубы.

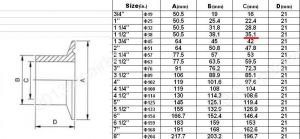

Сюда ходи Клампы
В последних постах довольно понятно, и я там табличку выкладывал.

13 (2017-02-08 14:25:03 отредактировано siwnik)

Re: Стабильная МРК 35/1500 ВД

Moonshiner пишет:

Здравствуйте. Скажите пожалуйста, где вы заказывали? Если взять не 1/4", а 3/4" размер "иглы" будет уже соответственно больше или такой же? Сейчас шаровый на 3/4", перепаивать не охота. Или может футорками справится? Пожалуйста укажите точные параметры "клампа" для медной 35 мм трубы. Спасибо!


У меня что на 1/2, что на 1/4 иглы одинаковые кроме резьбы на конце самого крана.

Да сразу так:

14

Re: Стабильная МРК 35/1500 ВД

siwnik, вот только это не единственный вариант. Бывает 34.8.
Его насаживать на трубу несколько сложнее, хотя и возможно.

15

Re: Стабильная МРК 35/1500 ВД

devil-arz пишет:

zcom, значит и понял, а кто не понимает то начинает мудрить с колонной всякими приблудами.

Бесспорно

16

Re: Стабильная МРК 35/1500 ВД

Отлично!
Единственно, трубку возврата в стакане,
все продолжают просовывать внутрь и наискось спиливать зачем то.  :)

17

Re: Стабильная МРК 35/1500 ВД

ну нет желания - не пили наискось.Но при таком срезе капли будут стекать и капать примерно в одну точку, то бишь растекаться по насадке будет каждая капля одинаково... :(

ужель благородные доны, не могут выпить там где им охота? Даже сидя в навозе...

18

Re: Стабильная МРК 35/1500 ВД

дон Тамео пишет:

ну нет желания - не пили наискось.Но при таком срезе капли будут стекать и капать примерно в одну точку, то бишь растекаться по насадке будет каждая капля одинаково... :(

Речь идет про трубку, которая в СТАКАНЕ, а не над насадкой!

19 (2017-02-08 23:10:48 отредактировано Alex bcn)

Re: Стабильная МРК 35/1500 ВД

Здравствуйте, уважаемые форумчане!
Иван, Artem.SHitov, zcom, _Михалыч, devil-arz, Николя, al, D73, Юрий, Piper, Igor.Miheev, Печкин, Musik-71, Бах, dioldi, Фортуна, Дмитрий Васильев, Ivanov & Co, Дядя Митя, Alessandro, 10delta, d.styler, siwnik, Gerundey, IGAN, UralEk, Огромное спасибо за оценки работы и просто за хорошие слова!

Piper пишет:

Уверен, что эти трубки нормально температуру держат? На выходе из димрота вода бывает 70+ градусов. У меня подача холодной воды такими трубочками 6 мм (на самом деле - 1/4"), а на выход их не рискнул, там силикон.

Хороший вопрос. Уверен.
Иван Николаевич уже ответил.
Если Вы обратили внимание, я использовал трубки синего и белого цвета. Синяя довольно мягкая и эластичная, белая - жесткая. И перед тем как их приспособить, я устроил им "краш-тест" - я их прокипятил. Обе тест прошли. Белая почти не поменяла свойства. Синяя  -  для входа, а белая - для выхода.

Piper пишет:

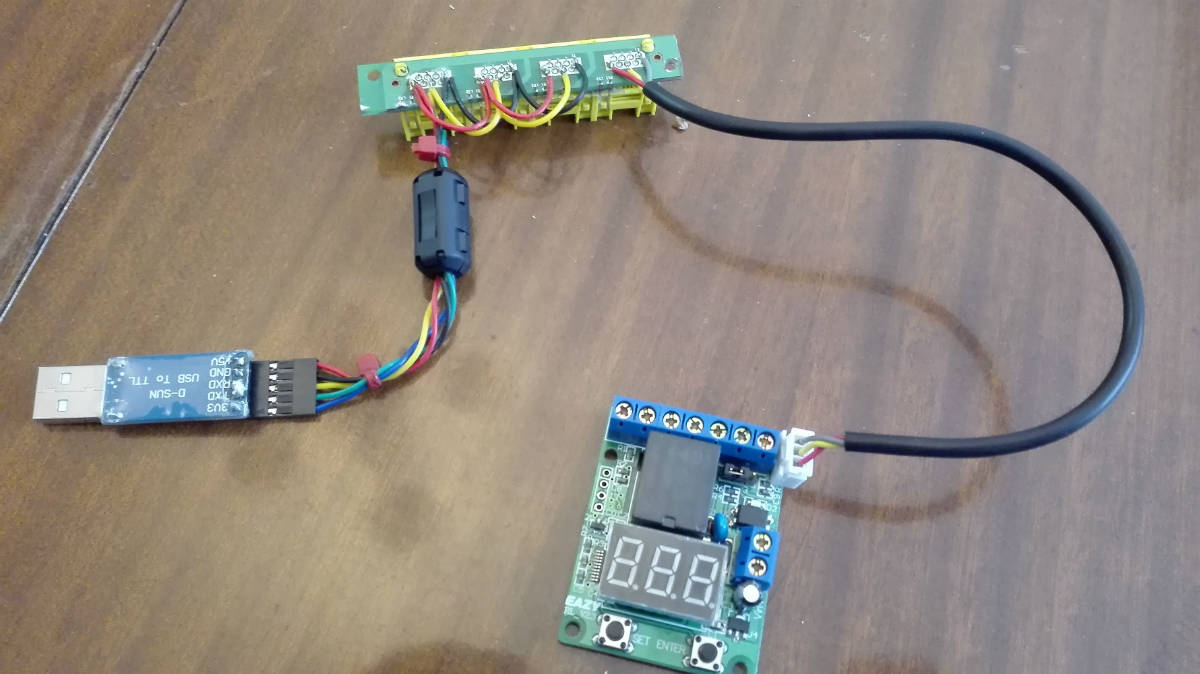

а что за сборки используются для индикации температуры?

Alex.bcn пишет:

и, отрезав, 1/8" часть, розсверлив отверстие сверлом 6.5 мм, надел его на термодатчик, затем отрезок силиконовой трубки и вуаля - термодатчики быстросъемные герметично зафиксированы:

(извините, если я не так вопрос понял)
al, обязательно отпишу!

Moonshiner пишет:

Скажите пожалуйста, где вы заказывали? Если взять не 1/4", а 3/4"  размер "иглы" будет уже соответственно больше или такой же? Сейчас шаровый на 3/4", перепаивать не охота. Или может футорками справится?
Пожалуйста укажите точные параметры "клампа" для медной 35 мм трубы.
Спасибо!


Я не пробовал, но думаю что 3/4 очень большой для отбора. А размер иглы Вы можете у продавца уточнить.

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

20

Re: Стабильная МРК 35/1500 ВД

все продолжают просовывать внутрь и наискось спиливать зачем то

Герман, согласен. Вообще не вижу в этом спиливании ни какого смысла. Тем более горизонтально. Или вертикально спиливать, или вообще заподлицо со стенкой стакана делать трубку. Работать будет, конечно, но логики нет. Чтобы в неё флегма напрямую капала и стекала обратно, если она в стакане должна концентрироваться в виде фракции?

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

21

Re: Стабильная МРК 35/1500 ВД

Возможно и так. И логично так, но наискосок красивее  :)

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

22

Re: Стабильная МРК 35/1500 ВД

Moonshiner пишет:

укажите точные параметры "клампа" для медной 35 мм трубы.

Piper пишет:

Сюда ходи Клампы

siwnik пишет:

Да сразу так:

Я конкретно такие брал

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

23

Re: Стабильная МРК 35/1500 ВД

Alex.bcn пишет:

но наискосок красивее

нам не красота нужна.... Важно понимать каждую мелочь, для чего это делается и на что повлияет.
В данном, твоём, случае небольшая часть флегмы, стекающая с димрота, будет напрямую попадать в возврат, минуя стакан отбора, где она должна перемешиваться с остальной флегмой и постепенно концентрироваться в виде фракции.

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

24

Re: Стабильная МРК 35/1500 ВД

Николай, основная часть флегмы стекает по стенкам, за счет эффекта поверхностного натяжения.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

25 (2017-02-09 07:59:38 отредактировано )

Re: Стабильная МРК 35/1500 ВД

Alex.bcn пишет:

(извините, если я не так вопрос понял)

Alex.bcn, судя по соединениям и переходу на USB - датчики DS18B20.
А сборки с дисплеями, на которых температура, похожи на W1209, которые для работы с этими датчиками надо переделывать.
Вот мне и интересно, как у вас сделано.

По этой теме: Как подружить термостат W1209 с датчиком температуры DS18B20

Николя пишет:

Николай, основная часть флегмы стекает по стенкам, за счет эффекта поверхностного натяжения.

Я тоже на это надеялся. Однако оказалось, что при работе "комбайна", когда димрот используется как холодильник и отбор полностью открыт, в трубочке возврата понемногу течет от упавшего прямо к косой срез. Приходится пережимать возврат.

Поэтому, на мой нынешний взгляд, косой срез можно, но ВЕРТИКАЛЬНЫЙ.
