Регулятор-стабилизатор с шиной управления
Регулятор напряжения предназначен для регулировки и поддержания на заданном уровне переменного среднеквадратичного напряжения на активной нагрузке в пределах 40 – 250 вольт, но не выше входного. Шаг регулировки 0.5 вольта. Регулировка осуществляется фазовым способом, т.е. изменением угла открытия симистора. Допустимая мощность нагрузки зависит от применяемого симистора и соединительной фурнитуры (вилки-розетки-провода).
Имеет три режима работы:
- 1. Стабилизация. В этом режиме стремится поддержать заданное выходное напряжение.
- 2. Разгон. Подает на выход полное входное напряжение.
- 3. Стоп. Выходное напряжение выключено.
Дополнительные возможности:
- 1. Управление через UART и I2C с гальваноразвязкой.
- 2. Аварийное выключение внешним сигналом 3-12 вольт.
- 3. Управление устройством дополнительного разгона.
- 4. Принудительное включение/выключение разгона внешним сигналом.

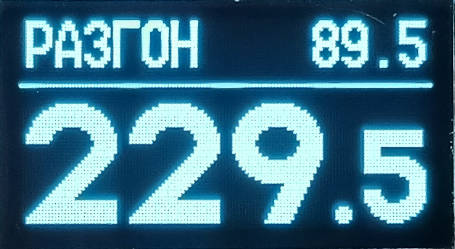

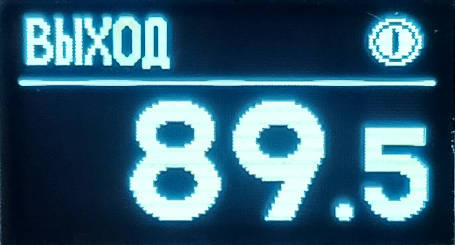

- Управление осуществляется либо вручную с помощью энкодера со встроенной кнопкой, либо в составе какого-нибудь комплекса командами через последовательный порт или по шине I2C. Вся информация о режиме работы, состоянии стабилизации, требуемом и выходном напряжении выводится на индикатор.
Конструкция основана на широко распространенной плате Arduino Nano v3. Собирается из отдельных деталей на собственной печатной плате или на макетке. Для изготовления придется вспомнить навыки паяния и изготовления печатной платы. Конструкция имеет бескорпусное исполнение. Так что корпус тоже придется делать самостоятельно.
Разработчик: Kvic Описание и обсуждение разработки на форуме
