Тема: Bluetooth термометр своими руками за 30 минут

Данное решение является очень бюджетным вариантом разработки Рудольфа Фамиева d.styler
Небольшой хак, надеюсь, он не обидится :) С помощью этого термометра можно снимать показания температуры в реальном времени, получать на экране график и сохранить лог изменения температуры в csv файл.
Детали:
Датчики температуры ds18b20 - сколько нужно, хоть 5 штук параллельно.
Arduino Pro Mini 5V  ATmega 328 или 328p -1 шука (она дешевле nano)
Модуль Bluetooth HC-05 - 1 штука
Резистор 4.7к - 1 штука.
Все остальное на свое усмотрение.
Все устройство убирается в стандартную телефонную розетку, платы маленькие.
Блок питания внешний - 5 вольт.
Антенна - по своему желанию.

Прошивка лежит в теме Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации (в посте номер 5 написал как прошить эту плату за 2 секунды) Не забывайте настроить HC-05 как написано в той теме!
Программа лежит в теме TempMeter для Arduino - описание программы

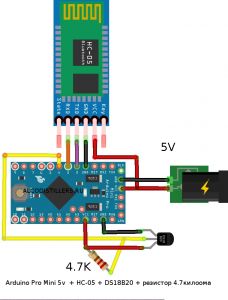

Схема сборки:

В итоге получаем отличную замену проводному варианту USB термометра. Мало того, в маленький корпус уместится и датчик давления, подключать идентично TMAS-01 (первая ссылка в этой теме).
Вот и все  *PARDON*

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Но это еще не говорит о том, что люди готовы разорваться для вас на части.  Персональные консультации через приват не делаю!  Пишите свои вопросы на форуме в соответствующих темах и будет всем счастье!
al, 10delta, Musik-71, vsn2000

Сайт Иван

  • AdSense

2 Ответ от d.styler

  • d.styler
  • d.styler
  • Ríomhchláraitheoir
  • Неактивен
  • Откуда: Ирландия
  • С нами с: 2016-07-13
  • Сообщений: 4,406

Re: Bluetooth термометр своими руками за 30 минут

Иван пишет:

Небольшой хак, надеюсь, он не обидится

А где хак то?  :lol:

РК: 1.2м царга, 2 звена (2" нерж.) + диоптр. Насадка кольца Рашига 8мм. Димрот 5м (6мм). Куб 15л (тэн 2.8 квт).
Дистиллятор: 42мм медь, 76см, поворот 1" в 1/2", доохладители 70см 1/2" в 3/4". Куб 36л (индукция 3квт).

3 Ответ от Иван

  • Иван
  • Иван
  • Baccho Testis
  • Неактивен
  • Откуда: Queenstown
  • С нами с: 2014-01-20
  • Сообщений: 19,941

Re: Bluetooth термометр своими руками за 30 минут

d.styler пишет:

А где хак то?

Руки оторвали... ноги оторвали ... инвалид!  Но работает  :lol:
Да и стимулирует к полному обвесу ;)

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Но это еще не говорит о том, что люди готовы разорваться для вас на части.  Персональные консультации через приват не делаю!  Пишите свои вопросы на форуме в соответствующих темах и будет всем счастье!

Сайт Иван

4 Ответ от d.styler

  • d.styler
  • d.styler
  • Ríomhchláraitheoir
  • Неактивен
  • Откуда: Ирландия
  • С нами с: 2016-07-13
  • Сообщений: 4,406

Re: Bluetooth термометр своими руками за 30 минут

Иван, ты мне лучше скажи, почему размер мини меньше чем нано?  %)

РК: 1.2м царга, 2 звена (2" нерж.) + диоптр. Насадка кольца Рашига 8мм. Димрот 5м (6мм). Куб 15л (тэн 2.8 квт).
Дистиллятор: 42мм медь, 76см, поворот 1" в 1/2", доохладители 70см 1/2" в 3/4". Куб 36л (индукция 3квт).

5 Ответ от Иван

  • Иван
  • Иван
  • Baccho Testis
  • Неактивен
  • Откуда: Queenstown
  • С нами с: 2014-01-20
  • Сообщений: 19,941

Re: Bluetooth термометр своими руками за 30 минут

d.styler пишет:

почему размер мини меньше чем нано?

Эти вопросы к производителям, почему нано больше мини  :lol:
Мини плата короче чем HC-05, но миллиметра на 4 шире.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Но это еще не говорит о том, что люди готовы разорваться для вас на части.  Персональные консультации через приват не делаю!  Пишите свои вопросы на форуме в соответствующих темах и будет всем счастье!

Сайт Иван

6 Ответ от siwnik

  • siwnik
  • siwnik
  • Винокур+
  • Неактивен
  • Откуда: Наро-Фоминск
  • С нами с: 2016-07-21
  • Сообщений: 255

Re: Bluetooth термометр своими руками за 30 минут

У меня мини было 3 шт. Почитал про проект.. а там в списке нано. Пришлось заказать... и наверное зря-)

Сайт siwnik

7 Ответ от EVS

  • EVS
  • EVS
  • Винокур+
  • Неактивен
  • Откуда: Недалёкое ЗАМКАДЬЕ
  • С нами с: 2015-09-20
  • Сообщений: 971

Re: Bluetooth термометр своими руками за 30 минут

Так. А варианты с вай-ваем(wi-fi) будут? А то у меня на нэтбуке нет блюзуба. А usb-модуль, во первых отдельно покупать, во вторых usb-слот занимать, а  их всего два рабочих.  :[

Натурпродукт - это наше всё!
Мой трудный путь, от змеевика до стабильной РК : Тропой начинающего винокура или построение винокурни с нуля

8 Ответ от Иван

  • Иван
  • Иван
  • Baccho Testis
  • Неактивен
  • Откуда: Queenstown
  • С нами с: 2014-01-20
  • Сообщений: 19,941

Re: Bluetooth термометр своими руками за 30 минут

siwnik, нано - для начинающих. Там с прошивкой нет никаких проблем. С мини у начинающих могут возникнуть проблемы, на них даже загрузчик не всегда зашит и нет встроенного UART-USB.  А если кто понимает в электронике, может просто сам чип купить и прошить программатором самостоятельно, развести плату и т.д..

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Но это еще не говорит о том, что люди готовы разорваться для вас на части.  Персональные консультации через приват не делаю!  Пишите свои вопросы на форуме в соответствующих темах и будет всем счастье!

Сайт Иван

9 Ответ от d.styler

  • d.styler
  • d.styler
  • Ríomhchláraitheoir
  • Неактивен
  • Откуда: Ирландия
  • С нами с: 2016-07-13
  • Сообщений: 4,406

Re: Bluetooth термометр своими руками за 30 минут

Если кто хочет поэтапно переходить на TMA, то вполне возможно начинать с малого, как схема выше, и пользоваться как термометром, а потом добавлять датчик давления и релешки...

РК: 1.2м царга, 2 звена (2" нерж.) + диоптр. Насадка кольца Рашига 8мм. Димрот 5м (6мм). Куб 15л (тэн 2.8 квт).
Дистиллятор: 42мм медь, 76см, поворот 1" в 1/2", доохладители 70см 1/2" в 3/4". Куб 36л (индукция 3квт).
Иван, vsn2000

10 Ответ от Николя

  • Николя
  • Николя
  • Профессионал
  • Неактивен
  • Откуда: около Солнечногорска
  • С нами с: 2015-06-09
  • Сообщений: 4,314

Re: Bluetooth термометр своими руками за 30 минут

У меня тоже нет блюпупа на ноуте, заказал у китайцев.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

11 Ответ от Иван

  • Иван
  • Иван
  • Baccho Testis
  • Неактивен
  • Откуда: Queenstown
  • С нами с: 2014-01-20
  • Сообщений: 19,941

Re: Bluetooth термометр своими руками за 30 минут

Николя пишет:

У меня тоже нет блюпупа на ноуте, заказал у китайцев.

Так почти в любом магазике с флешками... донглы рублей по 200 и весьма хорошие.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Но это еще не говорит о том, что люди готовы разорваться для вас на части.  Персональные консультации через приват не делаю!  Пишите свои вопросы на форуме в соответствующих темах и будет всем счастье!

Сайт Иван

12 Ответ от Николя

  • Николя
  • Николя
  • Профессионал
  • Неактивен
  • Откуда: около Солнечногорска
  • С нами с: 2015-06-09
  • Сообщений: 4,314

Re: Bluetooth термометр своими руками за 30 минут

Мне китайкам проще заказать, чем с таки графиком куда то доехать. Если попаду, куплю конечно. Раньше нужды не было.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

13 Ответ от siwnik (2017-06-08 11:50:24 отредактировано siwnik)

  • siwnik
  • siwnik
  • Винокур+
  • Неактивен
  • Откуда: Наро-Фоминск
  • С нами с: 2016-07-21
  • Сообщений: 255

Re: Bluetooth термометр своими руками за 30 минут

EVS пишет:

Так. А варианты с вай-ваем(wi-fi) будут? А то у меня на нэтбуке нет блюзуба. А usb-модуль, во первых отдельно покупать, во вторых usb-слот занимать, а  их всего два рабочих.  :[

Я сейчас ломаю esp8266. Пока научился реле пользоваться только через http протокол. Будут подвижки в термометре, выложу. Там много способов, Либо коннектиться к WIFI самой esp8266, либо ее коннектить к домашнему wifi и лазить по ip адресу. Ну и третий вариант, переходить на умный дом-))) Там можно настроить каждый предмет отдельный, но минус есть.. нужен комп работающий как сервер. Сейчас выложу пример.

Сорри вертикально снял-)

https://youtu.be/119srY-MSYc

Сайт siwnik

14 Ответ от Иван

  • Иван
  • Иван
  • Baccho Testis
  • Неактивен
  • Откуда: Queenstown
  • С нами с: 2014-01-20
  • Сообщений: 19,941

Re: Bluetooth термометр своими руками за 30 минут

EVS, siwnik,  Есть целая тема с готовыми вариантами  Модуль ESP8266  wi-fi управление ректификационной колонной

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Но это еще не говорит о том, что люди готовы разорваться для вас на части.  Персональные консультации через приват не делаю!  Пишите свои вопросы на форуме в соответствующих темах и будет всем счастье!
siwnik

Сайт Иван

15 Ответ от EVS

  • EVS
  • EVS
  • Винокур+
  • Неактивен
  • Откуда: Недалёкое ЗАМКАДЬЕ
  • С нами с: 2015-09-20
  • Сообщений: 971

Re: Bluetooth термометр своими руками за 30 минут

Иван пишет:

EVS, siwnik,  Есть целая тема с готовыми вариантами  Модуль ESP8266  wi-fi управление ректификационной колонной

Спасибо! Вот человеку сведущему помогло. А мне, человеку у которого гаечный ключ меньше чем на 27, вызывает ощущение маникюрных ножниц, после первой страницы темы захотелось "убиццо ап стену".  *WALL*
Сегодня померил расстояние от колонны до компьютера на котором можно прогу запустить, получилось 14 метров + две стены. Не продавит такой метраж блюзуб. Или продавит? Желательно без установки узконаправленной антенны размером с тазик.
Почему про вай-вай спросил? Да просто у меня роутер в коридоре висит, но сетку свою я прекрасно на улице принимаю на планшет, через две капитальных ж/б стены и приличное расстояние напрямую. Вот и подумалось - " мож вай-вай помощнее блюпупа будет?" И вайфай модули для ардуино вроде видел у кЕтайцев.  %)

Натурпродукт - это наше всё!
Мой трудный путь, от змеевика до стабильной РК : Тропой начинающего винокура или построение винокурни с нуля

16 Ответ от Иван

  • Иван
  • Иван
  • Baccho Testis
  • Неактивен
  • Откуда: Queenstown
  • С нами с: 2014-01-20
  • Сообщений: 19,941

Re: Bluetooth термометр своими руками за 30 минут

EVS, говорить о продавит-не продавит в конкретном случае не верно... если захочешь- продавит.  Не только толщина стен, но и помехи вносят свои поправки и даже встроенный модуль в твоем компе...
30 метров с внешней стандартной антенной через две бетонки продавливает... в среднем...
Стандарт в BT2 не превышает 16 метров, для BT1 - до 100 метров (класс А).

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Но это еще не говорит о том, что люди готовы разорваться для вас на части.  Персональные консультации через приват не делаю!  Пишите свои вопросы на форуме в соответствующих темах и будет всем счастье!

Сайт Иван

17 Ответ от EVS

  • EVS
  • EVS
  • Винокур+
  • Неактивен
  • Откуда: Недалёкое ЗАМКАДЬЕ
  • С нами с: 2015-09-20
  • Сообщений: 971

Re: Bluetooth термометр своими руками за 30 минут

Иван пишет:

EVS, говорить о продавит-не продавит в конкретном случае не верно... если захочешь- продавит.  Не только толщина стен, но и помехи вносят свои поправки и даже встроенный модуль в твоем компе...
30 метров с внешней стандартной антенной через две бетонки продавливает... в среднем...
Стандарт в BT2 не превышает 16 метров, для BT1 - до 100 метров (класс А).

Каждому хочется и сочетание цена-качество получить с наваром в свою пользу. Я максимум через год свалю из "сейчашной" конторы и буду гнать дома, имея комп в метре от колонны. Нафиг мне класс А?

Натурпродукт - это наше всё!
Мой трудный путь, от змеевика до стабильной РК : Тропой начинающего винокура или построение винокурни с нуля

18 Ответ от Иван

  • Иван
  • Иван
  • Baccho Testis
  • Неактивен
  • Откуда: Queenstown
  • С нами с: 2014-01-20
  • Сообщений: 19,941

Re: Bluetooth термометр своими руками за 30 минут

EVS, я тебе что, наваливаю? Откуда я знаю что тебе нужно...   :lol:

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Но это еще не говорит о том, что люди готовы разорваться для вас на части.  Персональные консультации через приват не делаю!  Пишите свои вопросы на форуме в соответствующих темах и будет всем счастье!

Сайт Иван

19 Ответ от EVS

  • EVS
  • EVS
  • Винокур+
  • Неактивен
  • Откуда: Недалёкое ЗАМКАДЬЕ
  • С нами с: 2015-09-20
  • Сообщений: 971

Re: Bluetooth термометр своими руками за 30 минут

Иван пишет:

EVS, я тебе что, наваливаю? Откуда я знаю что тебе нужно...   :lol:

Ладно, будем курить ВТ.   *DRINK*

Натурпродукт - это наше всё!
Мой трудный путь, от змеевика до стабильной РК : Тропой начинающего винокура или построение винокурни с нуля

20 Ответ от EVS (2017-06-09 17:12:06 отредактировано EVS)

  • EVS
  • EVS
  • Винокур+
  • Неактивен
  • Откуда: Недалёкое ЗАМКАДЬЕ
  • С нами с: 2015-09-20
  • Сообщений: 971

Re: Bluetooth термометр своими руками за 30 минут

Иван пишет:

... для BT1 - до 100 метров (класс А).

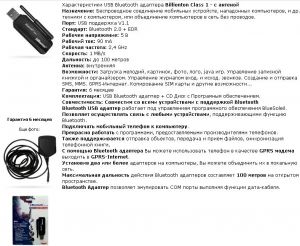

Вот такая приблуда подойдёт связать стационарный комп с модулем? Без затяжных танцев с бубнами.

Натурпродукт - это наше всё!
Мой трудный путь, от змеевика до стабильной РК : Тропой начинающего винокура или построение винокурни с нуля

21 Ответ от Иван

  • Иван
  • Иван
  • Baccho Testis
  • Неактивен
  • Откуда: Queenstown
  • С нами с: 2014-01-20
  • Сообщений: 19,941

Re: Bluetooth термометр своими руками за 30 минут

EVS, 2.0 + EDR
HC-05: Протокол связи идентичный,  Bluetooth Specification v2.0+EDR
А сколько просят за донгл если не секрет?

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Но это еще не говорит о том, что люди готовы разорваться для вас на части.  Персональные консультации через приват не делаю!  Пишите свои вопросы на форуме в соответствующих темах и будет всем счастье!

Сайт Иван

22 Ответ от EVS

  • EVS
  • EVS
  • Винокур+
  • Неактивен
  • Откуда: Недалёкое ЗАМКАДЬЕ
  • С нами с: 2015-09-20
  • Сообщений: 971

Re: Bluetooth термометр своими руками за 30 минут

Иван пишет:

EVS, 2.0 + EDR
HC-05: Протокол связи идентичный,  Bluetooth Specification v2.0+EDR
А сколько просят за донгл если не секрет?

А чё секретничать? Пока нашёл от 320р. до 350 рублей. Мая долга удивляться!  *SCRATCH* На ибэях и китай меньше тыщщи  даже ничего похожего нету. Есть и в Москве и в Питере. Телефончик в Питере озвучить?  :-*

Натурпродукт - это наше всё!
Мой трудный путь, от змеевика до стабильной РК : Тропой начинающего винокура или построение винокурни с нуля

23 Ответ от Иван

  • Иван
  • Иван
  • Baccho Testis
  • Неактивен
  • Откуда: Queenstown
  • С нами с: 2014-01-20
  • Сообщений: 19,941

Re: Bluetooth термометр своими руками за 30 минут

EVS, не, не нужно.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Но это еще не говорит о том, что люди готовы разорваться для вас на части.  Персональные консультации через приват не делаю!  Пишите свои вопросы на форуме в соответствующих темах и будет всем счастье!

Сайт Иван

24 Ответ от al (2017-06-09 21:38:24 отредактировано al)

  • al
  • al
  • Профессионал
  • На форуме
  • Откуда: Москва
  • С нами с: 2015-03-26
  • Сообщений: 7,136

Re: Bluetooth термометр своими руками за 30 минут

Сегодня пробовал соединить UNO ардуино и блютуз НС-06. Для блютуз автоматически присваивается сразу два СОМ порта. Но тестовый скетч не грузится.
Я правильно понимаю, что соединение по блютуз полностью должно быть тождественно соединению по USB?
Питание подавал 12 Вольт на ногу Vin, питание для НС06 снимал с ноги платы ардуино +5В.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

  • AdSense

25 Ответ от Николя

  • Николя
  • Николя
  • Профессионал
  • Неактивен
  • Откуда: около Солнечногорска
  • С нами с: 2015-06-09
  • Сообщений: 4,314

Re: Bluetooth термометр своими руками за 30 минут

Тестором попробуй сначала прогнать.
Порты два присваиваются. Работает обычно с меньшим номером.
И датчики должны быть подключены.
Скорость на блютуз 38400

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя
