Вебсервер это да, но визуально посмотреть не помешает.
Питание придется мудрить. 3.3в, 5в и скорее всего 12в тоже понадобиться. На современной базе больших проблем нет, рассчитать потребление только.

Ну в общем то опция и имелась ввиду. Если свободные лапы для айтуси будут.

Я б кстате добавил  6 пунктом -измерение t флегмы в накопительной ёмкости.Обычно,об пнреохлаждении флегмы мы судим по t на выходе, но можно внедрить датчик в накопительную емкость. Мне кажется,что так будет удобнее оценивать работу дефлегматора.
И ещё это будет полезно в том случае если деф чрезмерно велик для Рк, (т.е. чтоб с этим справиться, необходимо подать воду скажем не 10 градусов,а 25,)то датчик флегмы нам скажет как настроить подачу воды
Добавлено: 2015-10-01 21:53:41

Ну и как мне кажется необходимые тех. требования
1)Выбор точности измерения t (ds18b20)
- 0.5
- 0.25
- 0.125
- 0.625
2)Интервал опроса датчиков
2 сек,
5 сек
итд
3) Канал 1 -нагрев (пример - тэн,или комнатный обогревптель)
t1выкл – температура выключения канала 1
t1вкл – температура включения канала 1
при этом t1выкл>= t1вкл
Канал 2 -охлаждение (пример :кондиционер; электромагнитный клапан)
t2вкл – температура включения канала 2
t2выкл – температура выключения канала 2
при этом t1вкл>= t1выкл
4) задержка выключения канала
от 1 сек до 1 мин

Начнем по порядку.
Схема обвеса выше.
Так как ардуина мне понятна более менее, то пойдем путем установки Arduino IDE для ESP8266.  Здесь подробно все, качаем ставим  http://esp8266.ru/arduino-ide-esp8266/#i2c

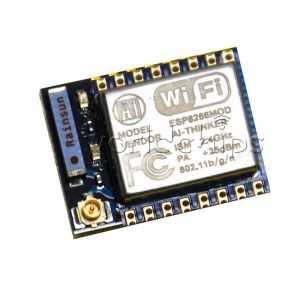

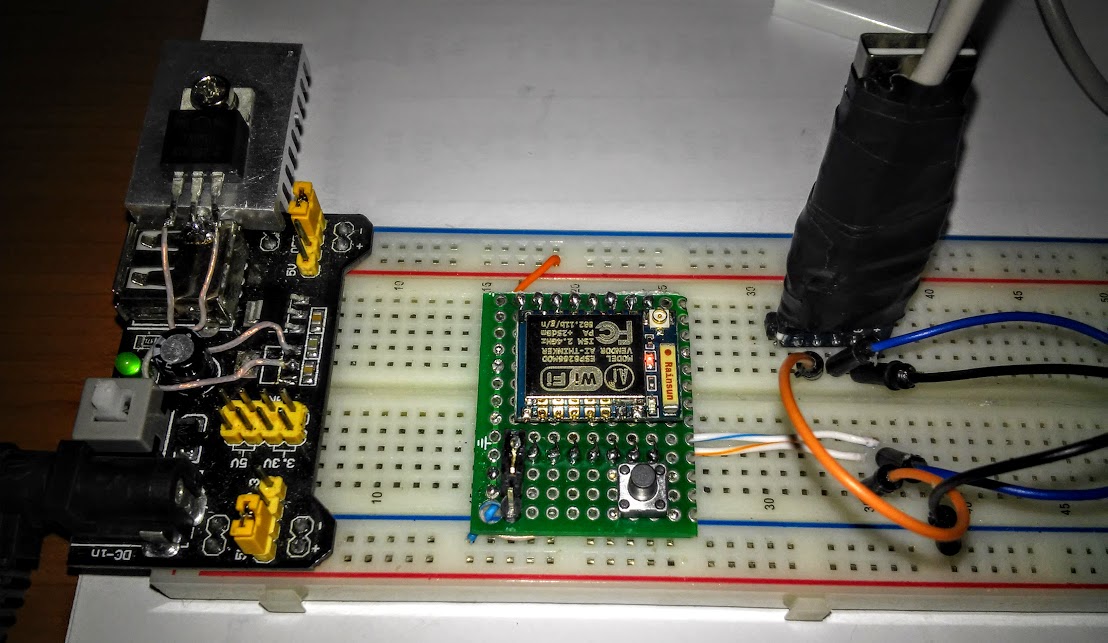

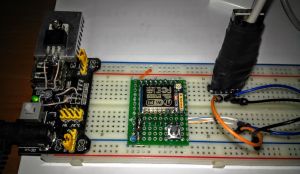

На макетку я установил Светодиоды и подключил их к GPIO 12,13,14,16 через резисторы 470 Ом, для наглядности процессов мучения платы и кода.
Что бы понять как это работает помигаем диодами.

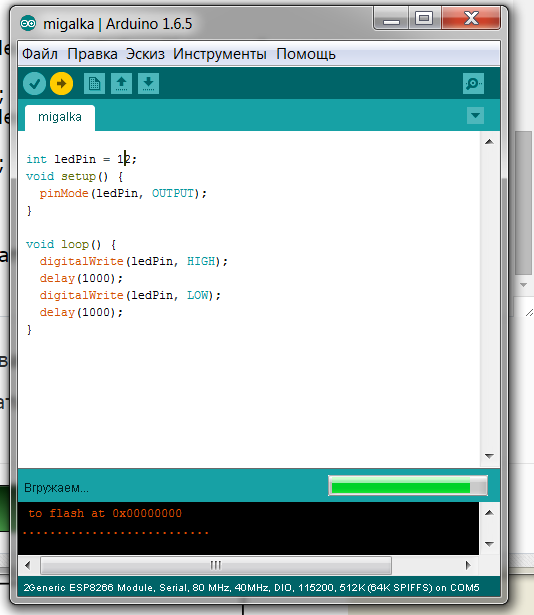

Напишем простенький скетч

int ledPin = 12; //Диод подключен к GPIO 12
void setup() {
  pinMode(ledPin, OUTPUT); // назначаем пин выходом
}

void loop() {
  digitalWrite(ledPin, HIGH);   // высокий уровень на пин светодиода
  delay(1000);                  // задержка 1 секунда
  digitalWrite(ledPin, LOW);    // назкий уровень на пин светодиода
  delay(1000);                  // Задержка 1 секунда
}

Зальем на плату и запустим программу.

Все работает, как с обычной ардуинкой.
Добавлено: 2015-10-04 15:43:11

Коротенькое видео.

[video]https://youtu.be/Kha_kD5Pbew?list=PL4oc … XLemtMlkt-[/video]

А почему тебе сразу не пойти по пути наименьшего сопротивления и не залить в нее nodemcu сразу с lua?
Connect to the wireless network

print(wifi.sta.getip())
--nil
wifi.setmode(wifi.STATION)
wifi.sta.config("SSID","password")
print(wifi.sta.getip())
--192.168.18.110

HTTP Client

-- A simple http client
conn=net.createConnection(net.TCP, false)
conn:on("receive", function(conn, pl) print(pl) end)
conn:connect(80,"121.41.33.127")
conn:send("GET / HTTP/1.1\r\nHost: www.nodemcu.com\r\n"
    .."Connection: keep-alive\r\nAccept: */*\r\n\r\n")

like IO access

pin = 1
gpio.mode(pin,gpio.OUTPUT)
gpio.write(pin,gpio.HIGH)
gpio.mode(pin,gpio.INPUT)
print(gpio.read(pin))

HTTP Server

-- a simple http server
srv=net.createServer(net.TCP)
srv:listen(80,function(conn)
    conn:on("receive",function(conn,payload)
    print(payload)
    conn:send("<h1> Hello, NodeMCU.</h1>")
    end)
end)

PWM

function led(r,g,b)
    pwm.setduty(1,r)
    pwm.setduty(2,g)
    pwm.setduty(3,b)
end
pwm.setup(1,500,512)
pwm.setup(2,500,512)
pwm.setup(3,500,512)
pwm.start(1)
pwm.start(2)
pwm.start(3)
led(512,0,0) -- red
led(0,0,512) -- blue


Blinking Led

lighton=0
tmr.alarm(0,1000,1,function()
if lighton==0 then
    lighton=1
    led(512,512,512)
    -- 512/1024, 50% duty cycle
else
    lighton=0
    led(0,0,0)
end
end)

Interfacing with sensor

-- read temperature with DS18B20
t=require("ds18b20")
t.setup(9)
addrs=t.addrs()
-- Total DS18B20 numbers, assume it is 2
print(table.getn(addrs))
-- The first DS18B20
print(t.read(addrs[1],t.C))
print(t.read(addrs[1],t.F))
print(t.read(addrs[1],t.K))
-- The second DS18B20
print(t.read(addrs[2],t.C))
print(t.read(addrs[2],t.F))
print(t.read(addrs[2],t.K))
-- Just read
print(t.read())
-- Just read as centigrade
print(t.read(nil,t.C))
-- Don't forget to release it after use
t = nil
ds18b20 = nil
package.loaded["ds18b20"]=nil

И так далее... тем более никто не мешает ковырнуть известные прошивки

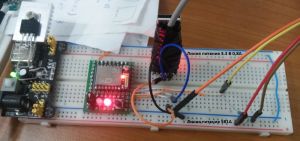

Может ему просто питания мало? датчику...

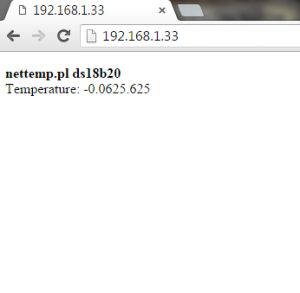

Получилось вывести на страницу, осталось корректные данные получить.

Плоховато на ходу осваивать блин.
У Дмитрия прошивка по моему закрытая, или я ошибаюсь.

Я ещё не пробовал свою микрушить шить,времени нема(((((,в скором времени тоже плвнирую за эту хреновину взятьсЯ

Продолжим.
Большой дружбы с Lua у меня пока не сложилось. Перековырял все, что можно. Библиотеки глючные, программировать толком на нем не умею!
Установил Arduino ESP IDE. Поставил его как портативную версию, что б с основной не конфликтовал.
Помучился и вот, что получилось.

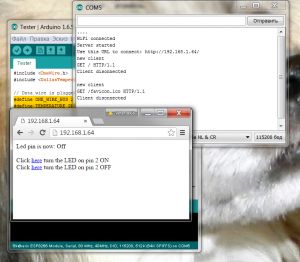

Запустились ds1820, причем мульти режим. Пока два подключены. Организовано управление GPIO13 (просто для наглядности). Индикация состояния GPIO.
Еще бы приличную вебморду написать, да пока не придумал. таблицу стилей ведь не загрузить, а может и можно, только я не знаю как.

Добавлено: 2015-10-16 15:00:13

Что бы посмотреть свежие данные, нужно обновить страницу. Наверно не самое удобное, но как сделать что бы обновлялись сами через заданный период, пока то же не разобрался.

На Опере просто, ставиться интервал обновления.  Поставил 10 секунд, работает.
