226 (2016-12-29 12:44:26 отредактировано Фортуна)

Re: Ректификационная колонна своими руками (фотоотчёт)

Belyakoff ©:

на 163 см 14 штук

Belyakoff, вынимай 4, остальные - равномерно по трубе.

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

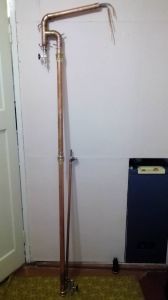

227 (2017-01-13 14:51:31 отредактировано Belyakoff)

Re: Ректификационная колонна своими руками (фотоотчёт)

al ©:

Если в возврате, то какой диаметр возврата?

8мм, внутренний 6мм.

Николай (Фортуна) ©:

вынимай 4, остальные - равномерно по трубе.

Буду пробовать, спасибо.

228 (2017-01-13 15:16:02 отредактировано )

Re: Ректификационная колонна своими руками (фотоотчёт)

Belyakoff ©:

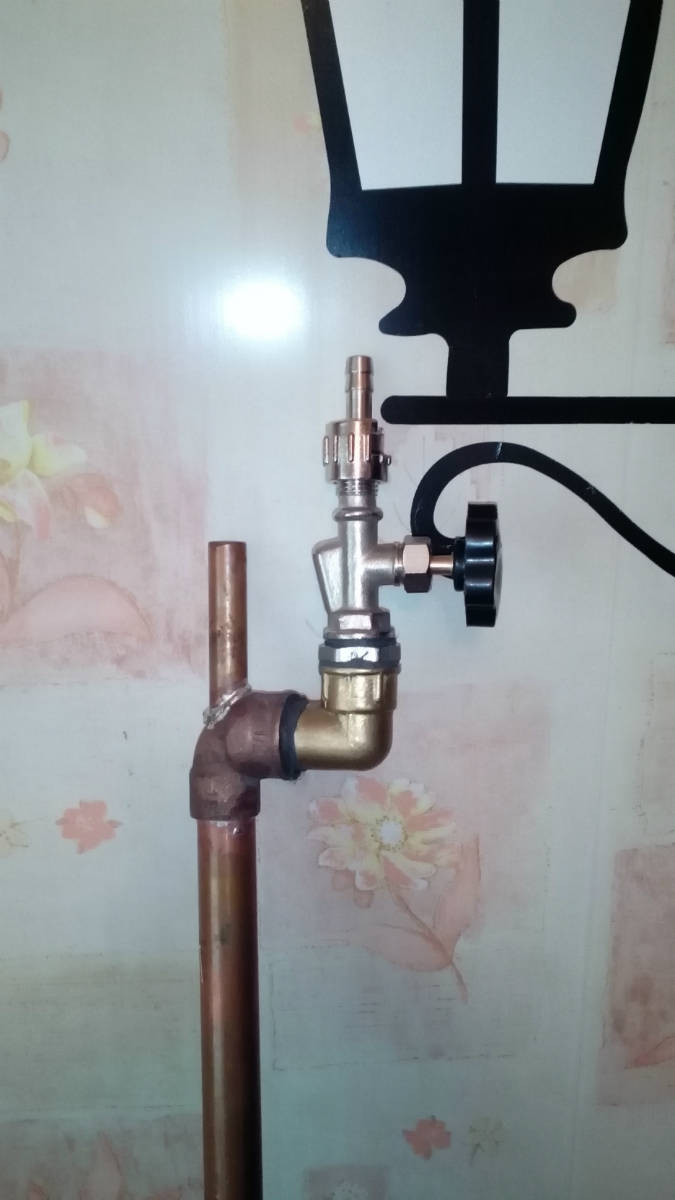

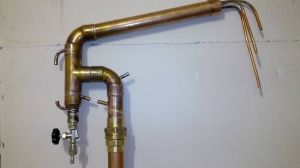

Те игольчатые краны, которые многие тут используют, мне бракованные что ли попались, не перекрывают до конца отбор. При закрытом кране капля появляется секунды за 4-5.

На фубаговском кране у меня такая же беда - похоже это их болезнь...

Belyakoff ©:

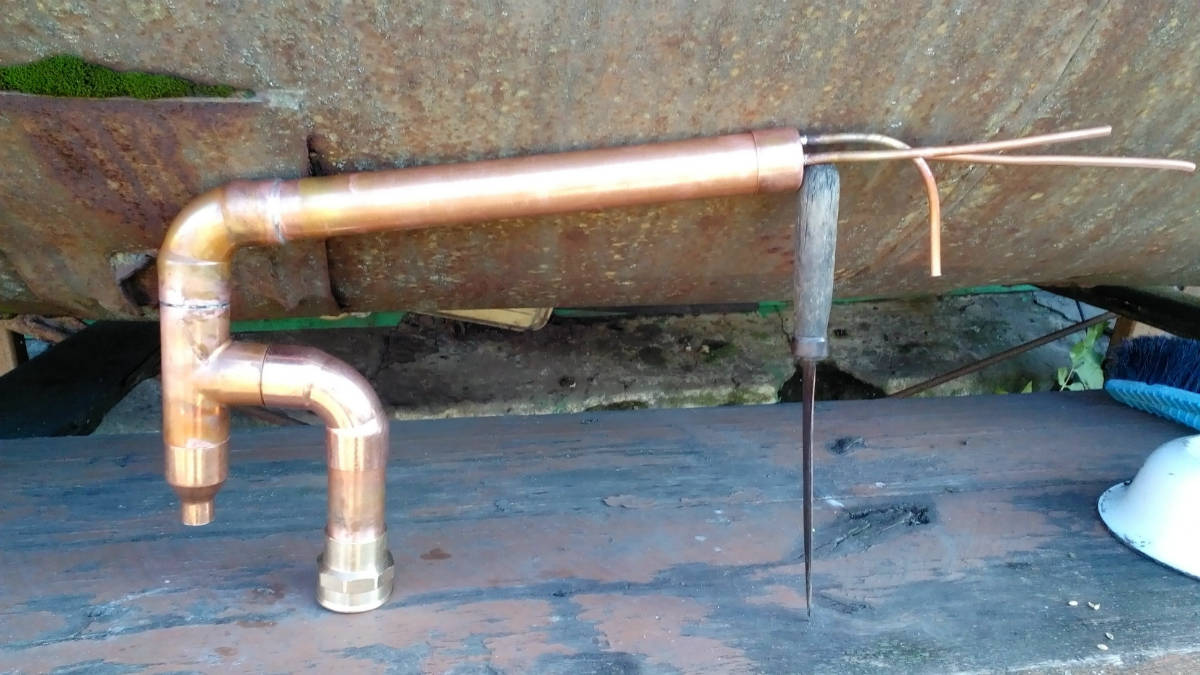

8мм, внутренний 6мм.

У меня такой же возврат раньше был - 8/6, поменял на 10/8 - теперь ясно видно, что даже при движении пара по нему вверх, флегма все равно стекает по низу трубки. Естественно - если это не суровый захдеб, когда даже такой диаметр не спасет...

РК: 1.2м царга, 2 звена (2" нерж.) + диоптр. Насадка кольца Рашига 8мм. Димрот 5м (6мм). Куб 15л (тэн 2.8 квт).
Дистиллятор: 42мм медь, 76см, поворот 1" в 1/2", доохладители 70см 1/2" в 3/4". Куб 36л (индукция 3квт).

229 (2017-12-17 15:46:39 отредактировано Jocker)

Re: Ректификационная колонна своими руками (фотоотчёт)

Прошло немного времени  :-* и вот работа над чудо аппаратом опять продолжилась.
самым сложным оказалось приварить трубки холодильника к пробке

небольшой косяк вышел с диаметрами, фасонины и труб внутренний норм а внешний косяк был .

  • IMG_6691a.JPG
    size: 68.8Кб type: JPG
  • IMG_6694а.JPG
    size: 69.95Кб type: JPG
* Сообщения автора Jocker могу ввести в заблуждение (админ)

230 (2017-12-17 16:18:45 отредактировано Jocker)

Re: Ректификационная колонна своими руками (фотоотчёт)

Сварен и на грубо обработан основной элемент от которого пойдёт вся сборка


сварка диоптра и клампов прошла на ура, пока это самый красивый шов

Холодильник решено сделать на клампах, для удобства промывки аппарата

примерно так будет выглядеть холодильник и узел отбора


жду дельных советов и конструктивной критики.

  • IMG_6697a.JPG
    size: 77.46Кб type: JPG
  • IMG_6706a.JPG
    size: 71.86Кб type: JPG
  • IMG_6704a.JPG
    size: 82.29Кб type: JPG
  • IMG_6711a.JPG
    size: 73.49Кб type: JPG
  • IMG_6701a.JPG
    size: 80.98Кб type: JPG
  • IMG_6703a.JPG
    size: 68.25Кб type: JPG
  • IMG_6708a.JPG
    size: 88.39Кб type: JPG
  • IMG_6717a.JPG
    size: 78.92Кб type: JPG
* Сообщения автора Jocker могу ввести в заблуждение (админ)

231 (2017-12-18 22:16:14 отредактировано Jocker)

Re: Ректификационная колонна своими руками (фотоотчёт)

Выдался очередной случай поработать над аппаратом
[*][/*]
сложно оказалось подогнать трубку возврата, не так просто гнётся трубка из нержавейки, ещё сложнее варится
[*][/*]
[*][/*]
[*][/*]
[*][/*]

Ещё пару часов и вот уже стал виден результат
[*][/*]
[*][/*]
[*][/*]
С помощью болгарки и металлического ёршика, изделие приобрело симпатичный вид.

  • IMG_6718a.JPG
    size: 185.41Кб type: JPG
  • IMG_6719a.JPG
    size: 182.47Кб type: JPG
  • IMG_6720a.JPG
    size: 163.67Кб type: JPG
  • IMG_6721a.JPG
    size: 162.72Кб type: JPG
  • IMG_6726a.JPG
    size: 170.79Кб type: JPG
  • IMG_6733a.JPG
    size: 163.57Кб type: JPG
  • IMG_6736a.JPG
    size: 169.62Кб type: JPG
  • IMG_6741a.JPG
    size: 173.92Кб type: JPG
* Сообщения автора Jocker могу ввести в заблуждение (админ)

232

Re: Ректификационная колонна своими руками (фотоотчёт)

А гидроуровень где?

Психических заболеваний нет-просто дурак.

233 (2017-12-19 00:05:30 отредактировано valera)

Re: Ректификационная колонна своими руками (фотоотчёт)

Jocker, наклон дефлегматора от балды сделан? Просто если делают наклонным, то для экономии высоты и поэтому он имеет наклон минимально возможный, то есть градусов 10-15 от горизонта. Под 45°наклонять деф лишено смысла...
С вашим наклоном выигрыш в высоте сантиметров 5-ть.

234 (2017-12-19 01:15:33 отредактировано Jocker)

Re: Ректификационная колонна своими руками (фотоотчёт)

Борис ©:

А гидроуровень где?

[*]Зачем, диоптр есть[/*]

valera ©:

наклон дефлегматора от балды сделан?

Наклон сделан для уравновешивания колонны (на фото видно, узел стоит на ровном столе и не падает), + с таким наклоном лучшее завихрение паров (в теории), а следовательно и   лучшее конденсирование.

Подглядел в другом форуме название и решил наречь аппарат: НРК 40/1000+500 НД

  • Почему НРК 40/1000+500 НД ?

  • Н - нержавейка;

  • Р - ректификационная;

  • К - колонна;

  • 40 - диаметр царги мм;

  • 1000+500 - длина двух насадочных частей царги мм;

  • Н - наклонный;

  • Д - дефлегматор.

*UGAR*

* Сообщения автора Jocker могу ввести в заблуждение (админ)

235

Re: Ректификационная колонна своими руками (фотоотчёт)

Jocker, эээээ, на каком другом?
Я подобное придумал год назад  *RUS*  :D

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

236

Re: Ректификационная колонна своими руками (фотоотчёт)

Jocker ©:

Зачем, диоптр есть

Диоптр никак не заменит гидроуровень!

РК: 1.2м царга, 2 звена (2" нерж.) + диоптр. Насадка кольца Рашига 8мм. Димрот 5м (6мм). Куб 15л (тэн 2.8 квт).
Дистиллятор: 42мм медь, 76см, поворот 1" в 1/2", доохладители 70см 1/2" в 3/4". Куб 36л (индукция 3квт).

237

Re: Ректификационная колонна своими руками (фотоотчёт)

Alex.bcn ©:

Я подобное придумал год назад

в другой теме, не так выразился  O:)

* Сообщения автора Jocker могу ввести в заблуждение (админ)

238 (2017-12-19 02:20:26 отредактировано valera)

Re: Ректификационная колонна своими руками (фотоотчёт)

с таким наклоном лучшее завихрение паров (в теории), а следовательно и   лучшее конденсирование.

Это тоже на другом форуме подглядел? И именно с Таким наклоном до градуса, а с наклоном в 13° будет хуже? На сколько? Сколько тогда витков димрота лишних делать?

Наклон сделан для уравновешивания колонны

Действительно что ли? Голова РК будет в процессе эксплуатации будет стоять на столе ни к чему не прикрепляясь? Или она может свалить куб с сырцом из-за не того угла наклона дефлегматора? Был печальный опыт?

Jocker ©:

Зачем, диоптр есть

Судя по вашим постам, я бы рекомендовал приостановить постройку колонны и почитать немного форум, дабы осмыслить как работает колонна и какой узел какую функцию выполняет.

239

Re: Ректификационная колонна своими руками (фотоотчёт)

Jocker ©:

Зачем, диоптр есть

Не, ну я не против. Сегодня есть диоптр, завтра "хрясь" и нет диоптра а гидроуровень есть))

Психических заболеваний нет-просто дурак.

240

Re: Ректификационная колонна своими руками (фотоотчёт)

valera ©:

Действительно что ли? Голова РК будет в процессе эксплуатации будет стоять на столе ни к чему не прикрепляясь? Или она может свалить куб с сырцом из-за не того угла наклона дефлегматора? Был печальный опыт?

Это ты зря издеваешься. Перевешивающая колонна наклоняется за счет упругости крышки куба, ее приходится по уровню выставлять... Чем меньше будет этого влияния - тем проще в эксплуатации.

Да и собирать легче.

241

Re: Ректификационная колонна своими руками (фотоотчёт)

Jocker ©:

с таким наклоном лучшее завихрение паров (в теории), а следовательно и   лучшее конденсирование.

Какое завихрение?
Ветром с самогонщиков подуло).
Пар попадает на димрот из паропровода расположенного под углом 90*, куда уж больше завихряться.

С наклоном всегда хуже, чем вертикальный димрот. Флегма не скатывается по виткам димрота, а "застревает" между стенкой и витками. Это может способствовать переохлаждению флегмы.
Наклон чисто вынужденная мера, для уменьшения высоты головы и увеличения высоты царги.
Хотя проще димрот сделать двухрядный в корпусе дефа с большим диаметром.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

242 (2017-12-19 18:15:05 отредактировано valera)

Re: Ректификационная колонна своими руками (фотоотчёт)

Piper, просто стоит на лавочке.  И я не издеваюсь, почитай посты того товарища и станет ясно, что устойчивость он приплел просто так.
Выше al сказал, для чего нормальные думающие люди делают наклон.

al ©:

Наклон чисто вынужденная мера, для уменьшения высоты головы и увеличения высоты царги

И это, если бы джокер сделал без наклона, то устойчивость возрасла бы, а так просто понравилось человеку деф с наклоном, вот и сделал, зачем  не понимая!

  • колонна.JPG
    size: 199.88Кб type: JPG

243

Re: Ректификационная колонна своими руками (фотоотчёт)

valera, , а я уж подумал, что на земле стоит и выше забора).))

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

244

Re: Ректификационная колонна своими руками (фотоотчёт)

al:D  :D  :D  :D

245

Re: Ректификационная колонна своими руками (фотоотчёт)

Доброго вечера всем,уважаемые участники этого замечательного форума.Я новичок. Зовут меня Дмитрий.Заказываю потихоньку материалы для постройки своей РК. За основу выбрал проект Баха с поправками.Пока идут детали читаю, читаю ,читаю...
Возможно не дочитал ,возможно пропустил один момент в постройке РК с наклонным дефлегматором.По этому имею вопрос.Почему дефлегматор  имеет наклон именно в эту сторону(в сторону царги),а не от неё?Чем это обусловлено-эстетикой,балансом конструкции или "завихрениями".

246

Re: Ректификационная колонна своими руками (фотоотчёт)

DZ ©:

Почему дефлегматор  имеет наклон именно в эту сторону

А что самому думается по этому поводу?

247

Re: Ректификационная колонна своими руками (фотоотчёт)

DZ ©:

Возможно не дочитал

Не дочитали). Это на заре эры наклона дефлегматора родилось. Если доохладитель универсальный и для дистилляции используется, то получается тяжелый, вес суммируется и  сильный крен в одну сторону происходит. Поэтому для баланса его наклонили в другую сторону, конструкция уравновесилась..

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

248

Re: Ректификационная колонна своими руками (фотоотчёт)

al ©:

Поэтому для баланса его наклонили в другую сторону, конструкция уравновесилась..

Понятно,большое спасибо.

Gerundey ©:

Почему дефлегматор  имеет наклон именно в эту сторону
А что самому думается по этому поводу?

Мне думалось что при другом наклоне флегма "лучше"легче"? как то стекает в стакан отбора по противоположной от пара стеночке.

249

Re: Ректификационная колонна своими руками (фотоотчёт)

DZ ©:

что при другом наклоне флегма "лучше"легче"? как то стекает в стакан отбора

Легче стекает при вертикальном дефлегматоре. Наклон это вынужденная мера.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

250

Re: Ректификационная колонна своими руками (фотоотчёт)

valera ©:

просто стоит на лавочке

Поддерживаю! У меня такая же схема трамбона как у Валеры, только медь.Устойчивая конструкция. Стоит на кубе как вкопанная, не прикрученная, с доохладителем и с водой в дефе. Баланс емае))

Психических заболеваний нет-просто дурак.
