Тема: Колонна Dostuk на серебряном припое

Здравствуйте! По материалам форума, с помощью друзей изготовил голову и доохладитель.

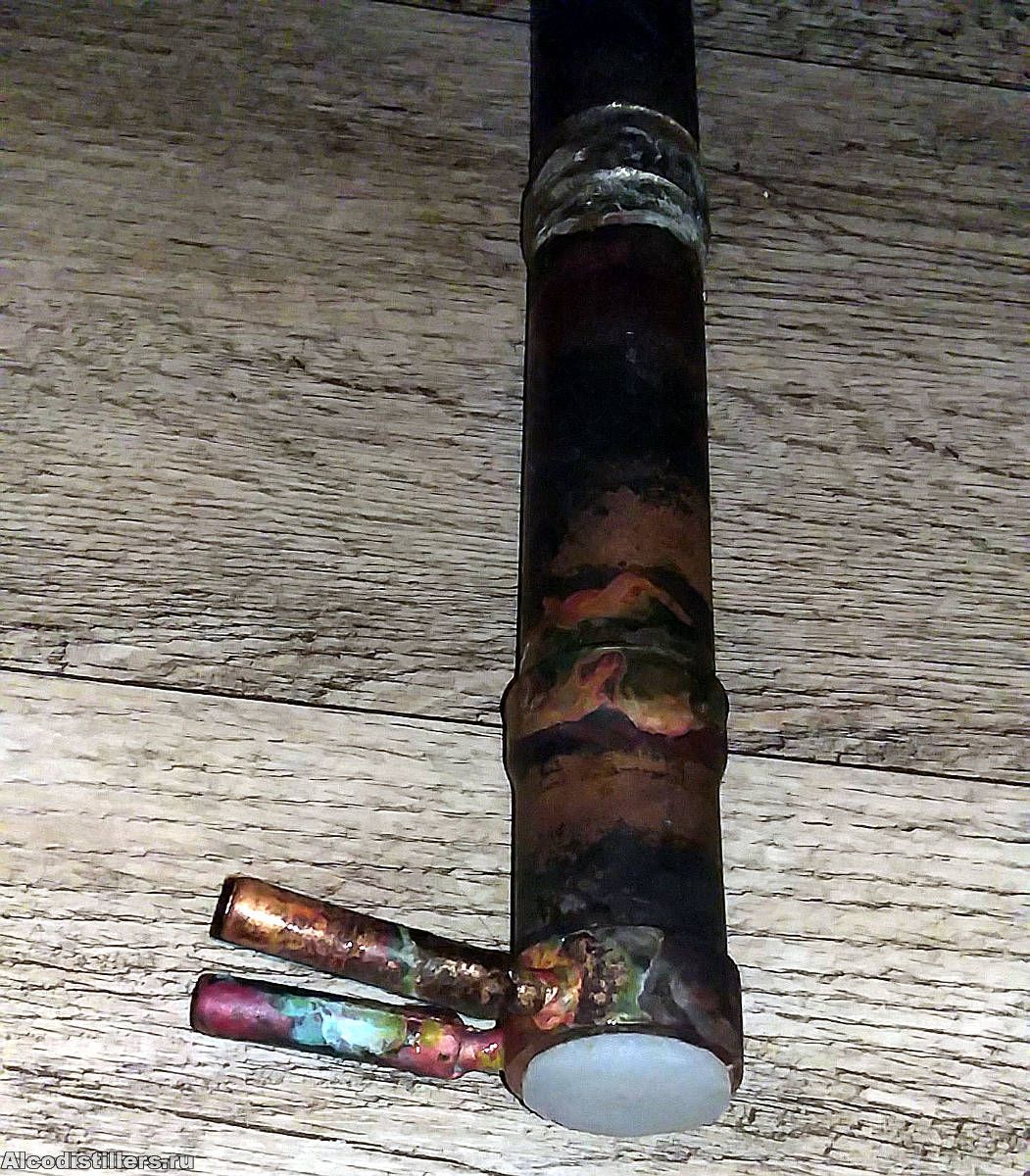

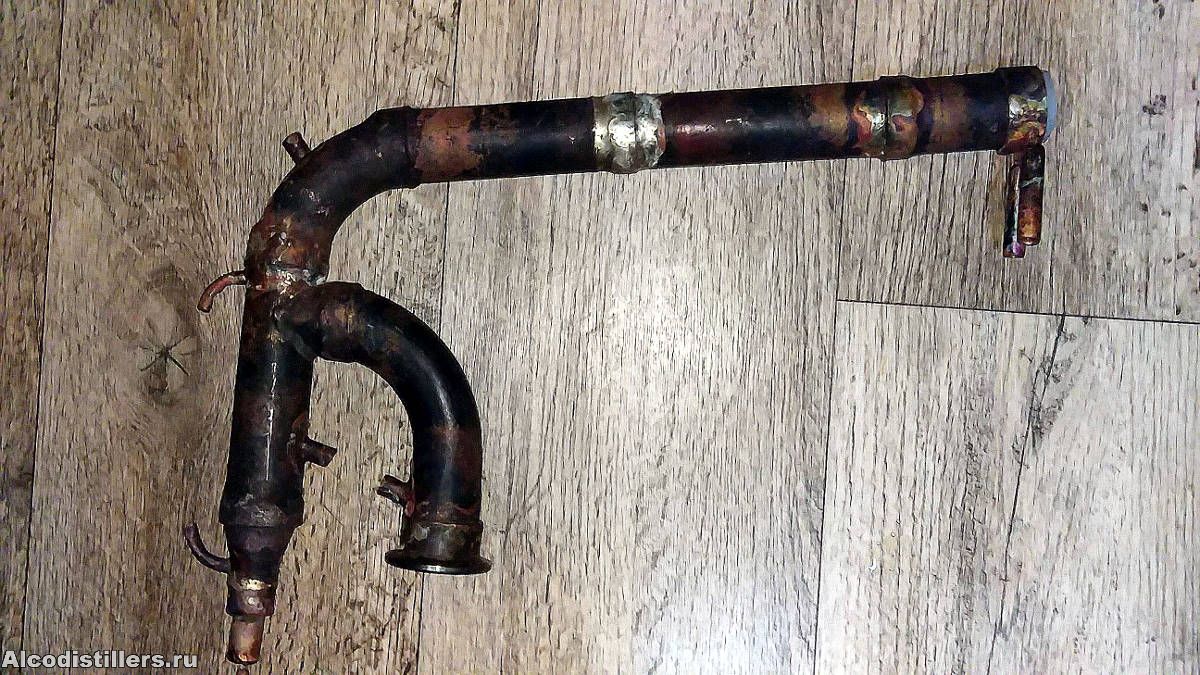

Голова (по Баху) -  35мм х 1,5мм, из обрезков меди от промышленного холодильника, димрот - 2,5м х 6мм х 0,5мм,

закрыта пробкой из плотного силикона, ТСА - будет.

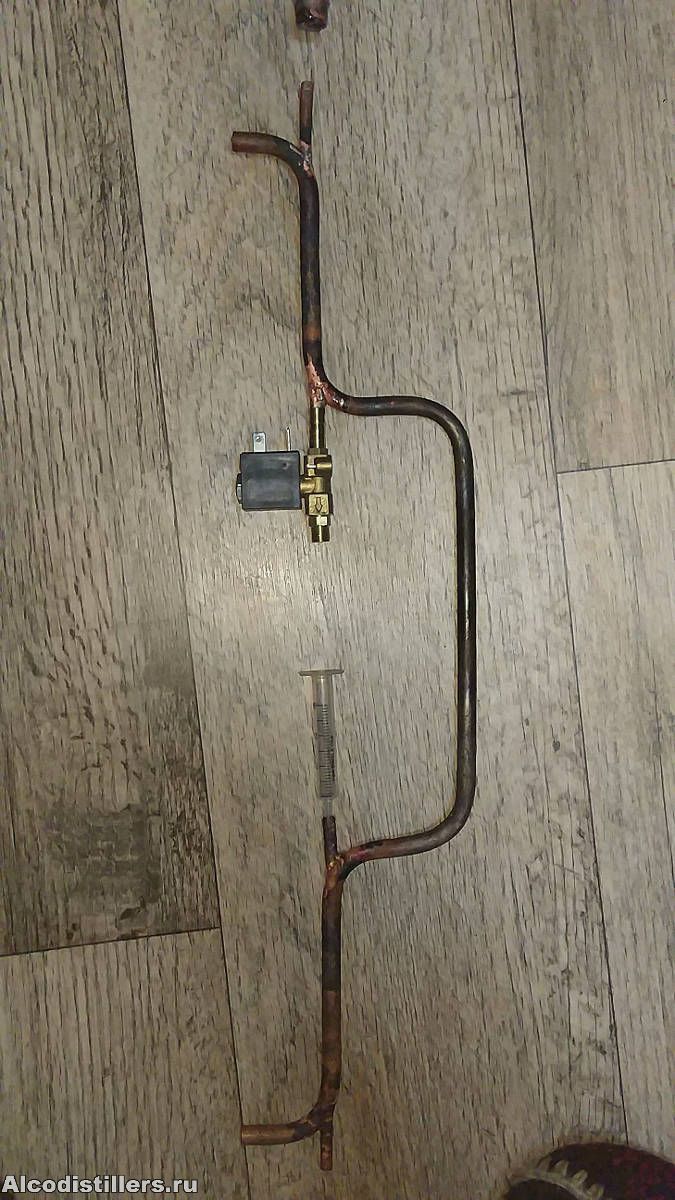

Доохладитель - своя задумка, две секции по  120мм, трубка 6мм х 0,5мм, с общей рубашкой 10мм х 1мм. Общая рубашка - для повышения жесткости и будет крепиться к царге. Между секциями разместятся эл.клапан, кран (пока нету) и мерный цилиндр

Объём узла отбора вместе с первой секцией (3,5мл) доохладителя - 45 мл.
Пока не мыл, не чистил.
Есть вопросы:
1. Спутал место установки термометра - критично ли?
2. Чем очистить припой (серебро) и надо ли?
3. Надо ли меднить детали клапана (латунь), с учётом того, что он будет работать с частично (по расчётам - хорошо) охлажденным дистиллятом?
Попинайте по конструкции.
Царги  -  1,7м и 0,7м, 32мм х 1мм, нержавейка, с РПН, (для начала).
Куб - 20л, нержавейка.
Нагрев - индукционка с  плавной регулировкой 450 - 1800 Вт, (с моим кубом). Возможна стабилизация питания авто-латром.

  • общий1.jpg
    size: 126.39Кб type: jpg
  • голова1.jpg
    size: 220.2Кб type: jpg
  • голова2.jpg
    size: 297.11Кб type: jpg
  • доохладитель1.jpg
    size: 140.64Кб type: jpg

2

Re: Колонна Dostuk на серебряном припое

dostuk ©:

Пока не мыл, не чистил.

Снаружи можно чистить насадкой на дрель или болгарку в виде щетки типа жестких волокон.
Потом все это в лимонку и на долго.

dostuk ©:

Спутал место установки термометра - критично ли?

да. в этом месте работать не будет. его будет флегма заливать.

dostuk ©:

Надо ли меднить детали клапана (латунь)

Это по вере вашей. Боишься латуни , то медни.

dostuk ©:

Попинайте по конструкции.

dostuk ©:

Нагрев - индукционка с  плавной регулировкой 450 - 1800 Вт,

если только доработана, иначе в нижних позициях работает старт-стопом.

dostuk ©:

Возможна стабилизация питания авто-латром.

Не возможна стабилизация. ЛАТР это лабораторный автотрансформатор. Больше или меньше напряжение сделать можно, а стабилизация нет.
Это если мы совпали по понятиям.

dostuk ©:

с РПН, (для начала).

Ничего хорошего, даже для начала.

dostuk ©:

Доохладитель - своя задумка,

Тут просто задумку не понял. Слишком наворочено, а клапан и кран убежали вниз, получилась мертвая зона. Для получения чисто спирта из сахара не сильно важно. Для "ковыряния" во вкусах будет мешать.
И еще, если эту 10-ку с водой к царге прикреплять вплотную будет неправильно работать царга, будет дикая флегма создаваться.

dostuk ©:

Объём узла отбора вместе с первой секцией (3,5мл)

Это "мертвый" объем, в нем фракция меняться не будет.

dostuk ©:

45 мл.

Чутка высоковато получилось, но работать будет.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

3

Re: Колонна Dostuk на серебряном припое

dostuk ©:

из обрезков меди

Главное, что с пониманием что делаешь  *THUMBSUP*
dostuk, вцелом и полностью согласен с Александром.
1. Глуши и делай там, где будет работать правильно.
2. Я тоже частично паял серебром. Сам припой влияет только на эстетику, а вот глазурь удалить обязательно. И ясно, что она не только снаружи, а и внутри. Снаружи обдирал, как было уже сказано коллегой, дремелем, но чуть оставил, чтобы ориентироваться по времени. Дальше в лимонку где-то на 2 часа и смотрел по тех местах, что остались, как только результат был достигнут, под проточную воду и ещё на 30 мин в новую лимонку.
3. Оксидная плёнка латуни боится, в большей степени, кислот. Поэтому если ты через него не будешь гонять кислую брагу, то пофиг.
4. Индукцию нужно переделывать, смотри выше про это было.

Всё остальное вполне можешь пробовать.

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

4

Re: Колонна Dostuk на серебряном припое

Может, в отдельную тему нужно было? Вопросы, мне кажется, будут.

Винокурня Аркадия
---
До седин я у жизни хожу в подмастерьях,
Все еще не зачислен в разряд мастеров... (c)

5

Re: Колонна Dostuk на серебряном припое

Поддерживаю Аркадия. По моему мнению, всем, кто сделал что-то своими руками и у кого остались вопросы после этого, нужно создавать свою тему. Там обсуждение будет уместно.

Моя колонна: РК 28 (от Слушателя)

6 (2019-12-11 07:04:39 отредактировано dostuk)

Re: Колонна Dostuk на серебряном припое

al ©:

Потом все это в лимонку и на долго.

Обязательно.

al ©:

Тут просто задумку не понял. Слишком наворочено, а клапан и кран убежали вниз

Цель была - оградить регулировочные элементы от горячего дистиллята (повышается долговечность и точность регулировки - ИМХО). Конструкция очень проста - 3 трубки, 6 изгибов. 4 овальных отверстстия...

al ©:

если эту 10-ку с водой к царге прикреплять вплотную

Нет, конечно, крепление на наружную теплоизоляцию царги хомутом.

al ©:

Для получения чисто спирта из сахара не сильно важно. Для "ковыряния" во вкусах будет мешать.

Учту.

al ©:

да. в этом месте работать не будет. его будет флегма заливать.

Термометр перенесу. Где-то промелькнуло, что надо не под углом 45° устанавливать, а вертикально или горизонтально - критично?

al ©:

если только доработана, иначе в нижних позициях работает старт-стопом.

Индукционнка доработана, в указанном диапазоне - непрерывный режим работы. Из гадостей - 2-х часовой таймер выключения, костыль есть в ТМАS. Найду подходящий тэн - врежу.

al ©:

Не возможна стабилизация. ЛАТР это лабораторный автотрансформатор.

Не правильно выразился. Стабилизатор эл.механический на основе автотрансформатора - плавные изменения компенсирует очень хорошо.

al ©:

45мл - Чутка высоковато получилось

Попробую уменьшить.
РПН - временно, хороших мочалок в продаже нет, те что есть - даже нержавейку царапают (покрытие?).

Alex bcn ©:

Главное, что с пониманием что делаешь

Спасибо, люблю читать правильные форумы  :) . Al - спасибо за отклик.

Аркадий ©:

Может, в отдельную тему нужно было? Вопросы, мне кажется, будут.

Кто с правами - перенесите. После запуска отчитаюсь.

7

Re: Колонна Dostuk на серебряном припое

dostuk ©:

Конструкция очень проста - 3 трубки, 6 изгибов. 4 овальных отверстстия...

Это все усложнения, я особенного смысла не вижу.

dostuk ©:

Стабилизатор эл.механический

Если я правильно помню. такие стабилизаторы работают ступеньками.

dostuk ©:

Где-то промелькнуло, что надо не под углом 45° устанавливать, а вертикально или горизонтально - критично?

Главное чтобы датчик был в зоне пара и на него флегма не попадала. Опыт многих показал, что небольшая часть флегмы попадает обратно в изгиб паропровода и возвращается по нему, а не через трубку возврата.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

8 (2019-12-11 10:13:46 отредактировано dostuk)

Re: Колонна Dostuk на серебряном припое

al ©:

Это все усложнения, я особенного смысла не вижу.

Я попробую, но есть и обычный вариант.

al ©:

Если я правильно помню. такие стабилизаторы работают ступеньками.

Нет, то релейные, отводы переключают. А этот - бегунок по обмотке эл.двигателем через редуктор.
Типа такого:

al ©:

Главное чтобы датчик был в зоне пара и на него флегма не попадала. Опыт многих показал, что небольшая часть флегмы попадает обратно в изгиб паропровода и возвращается по нему, а не через трубку возврата.

Вопрос остался - 45°, вертикально, горизонтально или по фиг? Кто-то здесь писал, не могу найти..

П.С. Как убрать список не выставленных картинок внизу сообщения? Глаз режет.

  • 2-Avtotransformator-povyshayushhij.jpg
    size: 151.65Кб type: jpg
  • Stab.png
    size: 369.66Кб type: png
  • ustrojstvo-ehlektromekhanicheskogo-stabilizatora-napryazheniya.jpg
    size: 98.57Кб type: jpg
  • ustrojstvo-ehlektromekhanicheskogo-stabilizatora-napryazheniya_cr.jpg
    size: 335.19Кб type: jpg
  • ustrojstvo-ehlektromekhanicheskogo-stabilizatora-napryazheniya.jpg
    size: 85.43Кб type: jpg

9

Re: Колонна Dostuk на серебряном припое

Общество в свое время пришло к мнению:

dostuk ©:

по фиг

;)
Критерием сочли технологичность.

РК 35х1600

10 (2019-12-11 14:05:09 отредактировано )

Re: Колонна Dostuk на серебряном припое

dostuk ©:

вертикально, горизонтально или по фиг?

"Или". Тут по месту нужно решать. Датчик или "жало" должно попадать в паровую зону. НЕ ДОЛЖНО: касаться противоположной стенки трубы и попадать под брызги флегмы.
Я ставлю в таких конструкциях вертикально и впаиваю глухие медные гильзы. В гильзу, при работе с колонной вставляю датчик в транзисторном корпусе. Мне удобно, не жалуюсь.

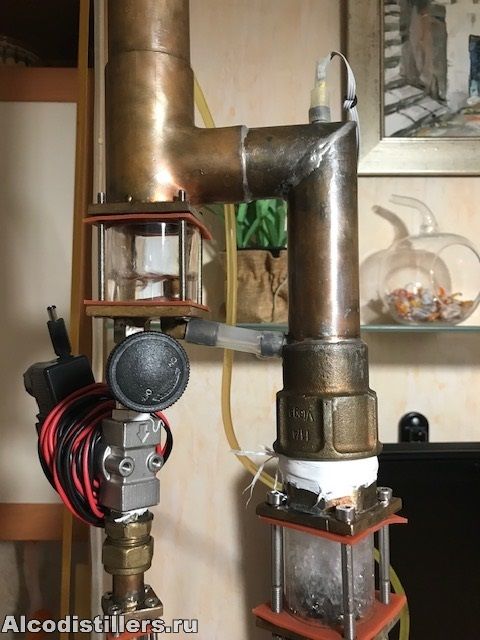

dostuk, вот так выглядит моя голова, сейчас в работе.

  • IMG_6057.jpg
    size: 87.66Кб type: jpg
  • IMG_6058.jpg
    size: 86.59Кб type: jpg
  • IMG_6058.jpg
    size: 98.95Кб type: jpg
  • IMG_6057.jpg
    size: 87.66Кб type: jpg
  • IMG_6057.jpg
    size: 103.42Кб type: jpg
Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

11 (2019-12-11 15:48:14 отредактировано dostuk)

Re: Колонна Dostuk на серебряном припое

al ©:

вот так выглядит моя голова

Я и видео смотрел с ней, красиво!
Про градусник - понятно, спасибо.


В статье "Температура дистилляции" встретилась фраза: - Если давление упадет ниже допустимого предела заложенного в технологические особенности вашего аппарата, допустим.. 720…730мм.рт.ст., колонна скорее всего, захлебнется.
У меня по месту жительства атмосферное давление в покое - ~700мм.рт.ст.
Вопрос - какое место в колонне определяет технологический предел моего аппарата?

12

Re: Колонна Dostuk на серебряном припое

dostuk ©:

какое место в колонне определяет технологический предел моего аппарата?

Атмосферное давление. Температура кипения спирта ниже. Но были опыты в горах, вроде справилась.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

13 (2019-12-11 16:00:41 отредактировано dostuk)

Re: Колонна Dostuk на серебряном припое

Al, в статье говорится о  пределе, заложенном технологическими особенностями аппарата. Хотелось бы узнать, в каком месте колонны эта беда закладывается.

Отвечаю сам себе. Так как при низком давлении увеличивается скорость пара (более интенсивное кипение), что ведет к захлёбу. Соответственно - предел заложен в диаметре царг и плотности насадки, поэтому  потребуется просто снизить мощность нагрева, т.е. - производительность.

14

Re: Колонна Dostuk на серебряном припое

dostuk ©:

предел заложен в диаметре царг и плотности насадки,

Диаметр трубки возврата не забудь. И мощность нагрева.
Определить скорее всего можно только опытным путем.

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

15

Re: Колонна Dostuk на серебряном припое

dostuk, а какая точность механического стабилизатора напряжения?
Если больше 1 вольта, то как бы не айс..

"Алкоголь, друзья, не помогает, а приносит вред! Он пагубно действует на рассудок, и губит зрение!"(с)Лимонадный Джо
Ваяем медную колонну 35мм/1400 с вертикальным дефлегматором.
Это вам не Таити!

16 (2019-12-11 16:59:52 отредактировано )

Re: Колонна Dostuk на серебряном припое

Чето, как-то, претензионное название темы..  :rolleyes:
Может по-проще?
А сам припой, собственно, такой:

alex5sh ©:

Определить скорее всего можно только опытным путем.

Добью - отчитаюсь.

bubble-gum ©:

а какая точность механического стабилизатора напряжения?
Если больше 1 вольта, то как бы не айс..

Для тэнов - да, для индукционки - с лихвой, достаточно.

  • припой1.jpg
    size: 128.43Кб type: jpg
  • припой2.jpg
    size: 380.04Кб type: jpg

17

Re: Колонна Dostuk на серебряном припое

Не понял ответа.. :)
Если что, то на индукционке даже при постоянном нагреве, мощьность. Бывает  20-30 ватт.
А это уже тоже не айс.

"Алкоголь, друзья, не помогает, а приносит вред! Он пагубно действует на рассудок, и губит зрение!"(с)Лимонадный Джо
Ваяем медную колонну 35мм/1400 с вертикальным дефлегматором.
Это вам не Таити!

18 (2019-12-11 18:05:20 отредактировано dostuk)

Re: Колонна Dostuk на серебряном припое

bubble-gum ©:

мощьность. Бывает  20-30 ватт.

Индукционка мало реагирует по отдаче при колебаниях питания +-5 вольт, а этот интервал стабилизатор обеспечивает.
Проверено на БК. Правда, там больше колебания давления в водопроводе влияют.

19

Re: Колонна Dostuk на серебряном припое

dostuk ©:

А сам припой

Это медь с серебром. Самый дорогой и лучший до 30%, а может быть и 5, и 15 и т.д. Чем больше серебра тем лучше ложится.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

20

Re: Колонна Dostuk на серебряном припое

dostuk, в наших аппаратах технологической особенностью является связь с атмосферой. С одной стороны у нас давление внутри с другой оно уравновешивается атмосферным.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

21

Re: Колонна Dostuk на серебряном припое

al ©:

Это медь с серебром. Самый дорогой и лучший

$11 - палочка, где работаем, то и имеем..

22

Re: Колонна Dostuk на серебряном припое

dostuk, не кисло. А сколько там % серебра, по фото не видно.
Просто я покупал в лерое 30% за 25€ (или даже за 21€ точно не помню) три штуки.

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

23 (2019-12-12 13:04:35 отредактировано dostuk)

Re: Колонна Dostuk на серебряном припое

Alex bcn ©:

не кисло. А сколько там % серебра

Вот такой:

Похоже, все-таки, это медно-фосфорный:

Увидел в одной из тем:

al ©:

Если достойная техника, то можно перенести в АППАРАТЫ.

Раз моё незаконченное  изделие уже в этом разделе - тепло и приятно стало и обязывает. Постараюсь оправдать.

  • припой.jpg
    size: 32.24Кб type: jpg
  • припой.jpg
    size: 32.24Кб type: jpg
  • припой1.png
    size: 21.44Кб type: png

24

Re: Колонна Dostuk на серебряном припое

dostuk ©:

Похоже, все-таки, это медно-фосфорный:

Медно-фосфорный после пайки похож цветом на медь, серебряный остаётся белым.

25

Re: Колонна Dostuk на серебряном припое

dostuk ©:

Похоже, все-таки,...

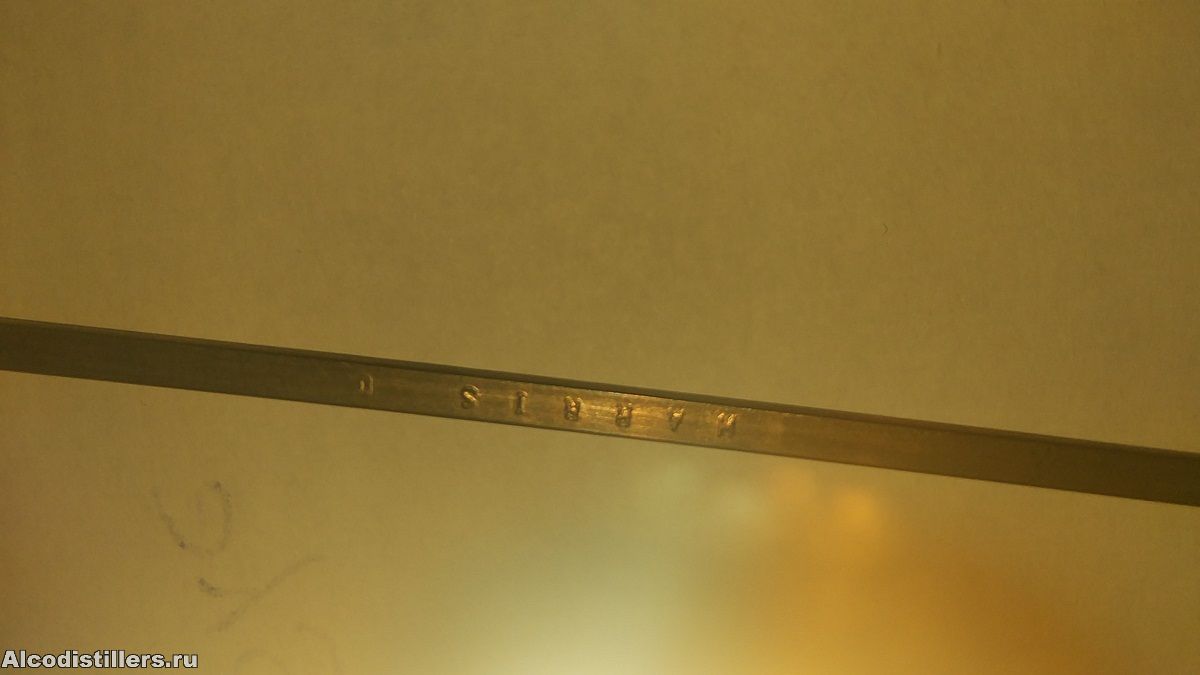

...! Ну там же на прутке марка сплава написана! "HARRIS 0"
"Американский аналог припоя ПМФ-7 (припоя медно-фосфорного с содержанием
фосфора-7%)"

25 руб. за пруток 25 см., можно и дороже: ЧиД - 160 руб за 50 см.
