Тема: Как сделать прямоточный холодильник за 10 минут (новичкам)

Выбрасывал разный мусор, попалось на глаза вот это ... Центральной трубки нет.

Идем в сантехнику, покупаем 2 полипропиленовых тройника, трубу и четыре металлических штуцера.
Говорим продавцу.. ОДНА ВТОРАЯ - это диаметр труб и штуцеров.. 1/2..

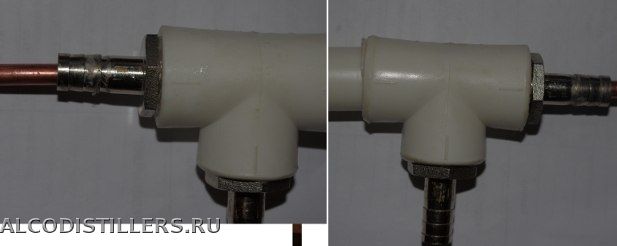

Режем кусок нужной длины, нагреваем торец тройника и трубы на газовой плите и соединяем.. Плавить не нужно..как только размягчится верхний слой, так и соединяем. Тоже самое с обратной стороны трубы.. Берем штуцер пассатижами, нагреваем..только не до красна! И наглым образом вкручиваем как по резьбе в тройник (см фото).
Выходное отверстие штуцера 8.3мм..тоесть через всю конструкцию просовываем трубку наружным диаметром 8мм.. Медную, нержавейку... металлическую вобщем.. Или стеклянная есть? ..и ее можно.. Просовываем так, чтобы за края штуцера выходило еще по 2-3 см... И герметезируем.. силикон, фум лента, холодная сварка или чего еще, что не боится температуры в 100гр.. Вот и все.. соединяем со скороваркой и... ну вы поняли :)

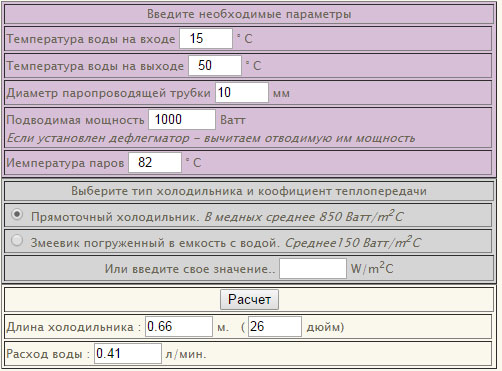

Еще есть Онлайн калькулятор для расчета длины холодильника если затрудняетесь с размерами.

прямоточный холодильник из пластика
прямоточный холодильник из пластика
прямоточный холодильник из пластика
прямоточный холодильник из пластика

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

2

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Мож кто подскажет как медь проходящую через полипропилен загерметизировать?

Производители пива молятся на жаркое лето........Производители зонтов молятся на дождливую осень......А производители водки не молятся..... Им некогда..... Им работать надо...    ..

3

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

vcherkun пишет:

Мож кто подскажет как медь проходящую через полипропилен загерметизировать?

Фторопласт(фум лента)+фольга+ силикон ... подойдет?

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

4

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Доброго времени суток!
Несколько изменил приведенную схему. Использовал 32 трубу, 2 32 тройника,2 32 заглушки и медную трубку 12 мм.В торцы вместо фитингов вставил заглушки. Завтра засверлю вставлю трубу и изолирую силиконом. А вместо фитингов под шланг и хомут (как на фото) использовал под водопроводный шланг. Ну и для пайки использовал паяльник. Хотя вру, не использовал, а попросил использовать продавца в магазине.

5

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

uoogin пишет:

Несколько изменил приведенную схему.

Самое важное в этой конструкции то, чтобы пары спирта никаким образом не касались пластика, ну и чтобы все герметично было без соплей... Можно загерметить холодной сваркой (эпоксидка с наполнителем) побольше набив в место стыка трубки и штуцера, но она со временем от температуры разрушается, подойдет только как временное решение на пять-десять погонов.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

6

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Добрый день!
Вот моя попытка, хочу на торца одеть колпачки еще большего диаметра и силикона по массе использовать.

7

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

uoogin пишет:

Добрый день!
Вот моя попытка, хочу на торца одеть колпачки еще большего диаметра и силикона по массе использовать.

В каком смысле по массе? А так нормально вроде смотрится, все ровненько. Если колпачки использовал, можно сверлить меньшим диаметром, нагревать, потом трубку просовывать акуратно, тогда и герметить уже ничего не нужно будет.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

8

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Я правильно рассчитал длину трубки для прямоточного холодильника из медной трубки d10x1 для обыкновенной бытовой скороварки в 6 литров объема, нагреваемой на газу?)

9

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Born пишет:

Я правильно рассчитал длину трубки для прямоточного холодильника из медной трубки d10x1 для обыкновенной бытовой скороварки в 6 литров объема, нагреваемой на газу?)

Для газа не маловато 1000 Ватт? А так да, вполне достаточно такой длины.

Винокурня Аркадия
---
До седин я у жизни хожу в подмастерьях,
Все еще не зачислен в разряд мастеров... (c)

10

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Аркадий пишет:

Для газа не маловато 1000 Ватт? А так да, вполне достаточно такой длины.

Мне кажется для медленного кипения самое-то... Но как я понимаю если будет длиннее расчетной длины, то в этом ничего страшного нет?

11

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Born пишет:

Мне кажется для медленного кипения самое-то... Но как я понимаю если будет длиннее расчетной длины, то в этом ничего страшного нет?

А о каком устройстве идет речь?

12

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Born пишет:
Аркадий пишет:

Для газа не маловато 1000 Ватт? А так да, вполне достаточно такой длины.

Мне кажется для медленного кипения самое-то... Но как я понимаю если будет длиннее расчетной длины, то в этом ничего страшного нет?

Нет хоть метр делайте.

13

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Born пишет:

Но как я понимаю если будет длиннее расчетной длины, то в этом ничего страшного нет?


Если короче расчетной длины, тоже ничего особо страшного нет.... Просто за воду больше заплатите, если счетчик стоит.

14

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Lemon пишет:

А о каком устройстве идет речь?

Об этом)
https://alcodistillers.ru/images/ches/16.jpg

15

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Геннадий пишет:

так как пар уже превращен в жидкость и нам всего лишь надо что бы дистиллят не тек  горячий.
Для наших целей хватает обычного прямотока.


Это про РК.

Но и для простого дистиллятора, прямоточник вполне эффективен. Отлично всё конденсируется.. Правильно посчитать, и нет проблем....

16 (2015-05-12 11:09:21 отредактировано Denis.Malmalaev)

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Здравствуйте! решил вот модернизировать свой холодильник


внутренняя трубка 6мм, рубашка 22. вообщем как карандаш в стакане :)
было жалко но распилил к чертям, из рубашки получился "пожиратель браги", а из 6мм трубки сделал новый холодильник, только уже весь из полипропилена, так все же надежней нежели мой вариант с трубой для проводки(100р. за 3м.)...

Лишь то не имеет смысла, во что никто никакого смысла не вкладывает

17

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Хочу сделать для БК прямоточник из нерж. газовой подводки, кто пробовал?

_____________
БК 28Х850 мм; БК 35Х500 мм; РК 35Х1000 мм; БК 100Х1000 мм - в процессе изготовления. Парогенератор - опять задумался о изготовлении. Навести порядок в регуляторе ТЭНа - забил. Вальцевая мельница - осталось сделать насечки на вальцах. Терка для фруктов - почти доделал...

18

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

cern пишет:

прямоточник из нерж. газовой подводки

У меня на дистилляторе так сделано.

19

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Denis.Malmalaev пишет:

модернизировать свой холодильник

Как торцы уплотняли??
Я уже представлял фото, снизу приварил шайбу  и подмотал фум. Сверху резьба с шайбой, подмотка фум и зажал. Но у меня нерж. Как на меди выполнили??
Просто интересно.

Производители пива молятся на жаркое лето........Производители зонтов молятся на дождливую осень......А производители водки не молятся..... Им некогда..... Им работать надо...    ..

20 (2015-05-13 04:43:30 отредактировано Denis.Malmalaev)

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

чтоб плотно село намотал фум ленту на трубу, в тройник село так, что снаружи получилась канавка, которую заполнил силиконом. когда высохнет на медь хомут обычный поставлю сверху, чтоб под собственным весом не съехало. в холодильнике просто силикон для уплотнения, снаружи.. по идее он за царгу держаться должен и никуда не съедет. но что то мне кажется что лучше понадежнее что нибудь придумать...

Лишь то не имеет смысла, во что никто никакого смысла не вкладывает

21

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Иван, большое спасибо за идею, как быстро изготовить холодильник для начинающих!
Нашел в своём сарае б/у комплектующие, и решил вечерком сделать прямоточный холодильник (бражка уже скоро выбродит, нужно перегнать на СС).
И так: отрезал кусок пластиковой трубы длиной 78 мм, нагрел строительным феном бочонки на ¾ и вкрутил их как по резьбе в оба конца трубы. Заусенцы, образовавшиеся после вкручивания бочонков, удалил с помощью сверла.
Намотал на бочонки ФУМ ленту и накрутил тройники. Измерил диаметр медной трубки, которая у меня была в наличие. Взял сломанные фитинги от металлопластиковых труб (Ø16мм-3/4) и просверлил в них отверстия Ø12 мм.
Обрезал с помощью УШМ выступающие части фитингов и залудил их. Для нагрева использовал строительный фен и 100-ваттный паяльник.
Намотал на тройники ФУМ ленту и накрутил залуженные фитинги. Вставил медную трубку и припаял её.
Прямоточный холодильник, длинною 90 см готов!

Исходя из значений, полученных на «Калькуляторе размеров холодильника», данный прямоточный холодильник будет способен утилизировать подводимую мощность 1370 Вт при расходе воды 0,56 л/мин.

Ректификационная колонна своими руками (фотоотчёт)
Собираю полуавтоматическую мини-пивоварню, с меня фотоотчёт!
-------
ʁɔvʎнdǝвǝdǝu dиw — ɐwʎ ɔ vǝmоɔ dиw

22

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

У кого какой расход воды при выгонке СС? Может я зря недоволен производительностью своего прямоточника? Последний погон (алыча) около 45 литров в час. Считаю, очень много. Температура воды в водопроводе 25%. На выходе холодильника 35-37. Продукт лился тёплый. Теплее воды на выходе. Промывал недавно. Химией и лимонкой. Угол "подвеса" менял и 30, и 35 и 40 и 20 градусов. А в жару температура воды в кране была около 30, так там вообще приходилось напор прибавлять так, что слив еле справлялся (немного приукрасил). Ну и цифры ещё. ТЭН 2,5 кВт, напруга 160-170 В. Холодильник 80 см длина, трубка 22 мм медная, в ней около метра 10 мм трубки.
Попробовал на калькуляторе свои цифры вбить, получилось, что для моих параметров нужен прямоточник длиной 1,4 метра и расход воды 2,4 литра в МИНУТУ!
Не, для дистиллятора надо чего-то накручивать подлиннее...

Винокурня Аркадия
---
До седин я у жизни хожу в подмастерьях,
Все еще не зачислен в разряд мастеров... (c)

23

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Аркадий пишет:

Последний погон (алыча) около 45 литров в час.

Аркадий, как считал расход?

24

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

у меня 750 мм 22-й трубы в пластиковой трубе, 4 л/ч выход, расход 60л/ч....

Лишь то не имеет смысла, во что никто никакого смысла не вкладывает

25

Re: Как сделать прямоточный холодильник за 10 минут (новичкам)

Lemon, несколько раз засекал по счётчику воды (но он общий на всю разводку) а так подставлял мерный стакан на 1 литр в разное время погона и засекал по секундомеру. Потом пересчитывал.

Винокурня Аркадия
---
До седин я у жизни хожу в подмастерьях,
Все еще не зачислен в разряд мастеров... (c)
