Тема: Изготовление датчика ds18b20 из отдельных деталей.

Решил по случаю показать как я делаю датчики из отдельных составляющих.

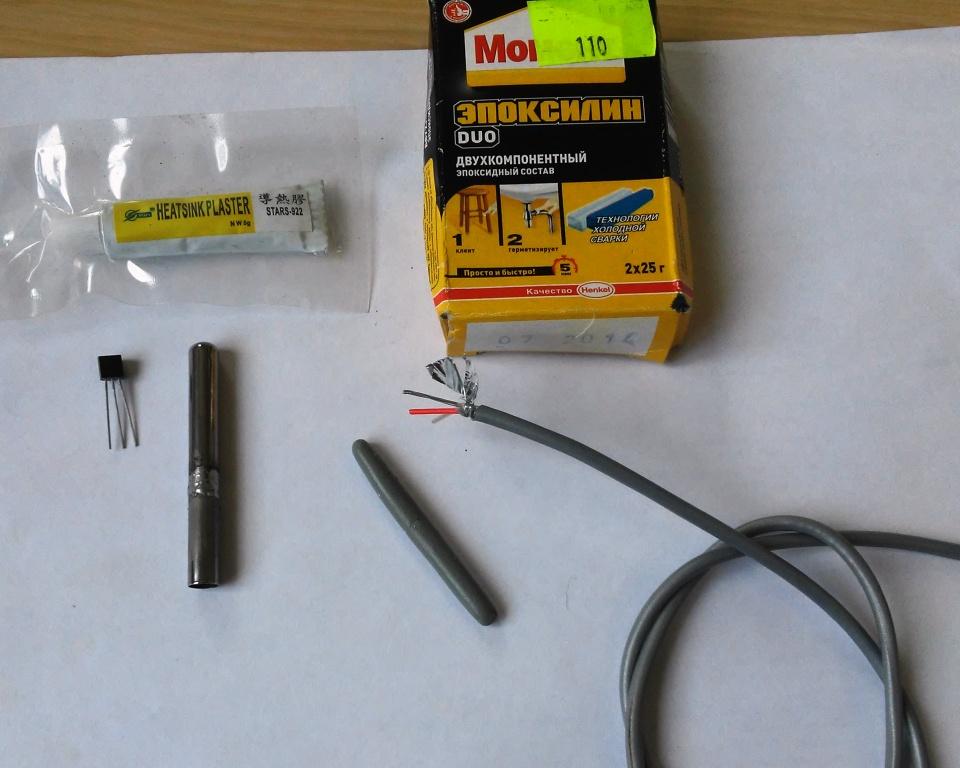

Для этого мне понадобится сам датчик , гильза, тепло проводящий клей. Это я заказываю у китайцев.
Аудио кабель, который имеет две жилы и экран.
И эпоксидный клей, твердый.
Термоусадочная трубка.

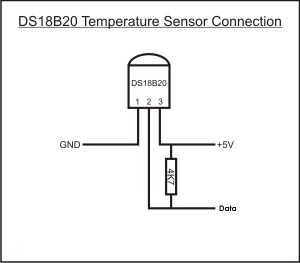

Припаиваем провод к датчику согласно схеме

Смазываем головку датчик теплопроводящим клеем и вставляем до упора в гильзу.
Даем высохнуть.
Затем нужно заполнить пространство гильзы эпоксидкой.
Отрезаем от каждой "палочки" равное количество и разминаем руками до однородного состояния.

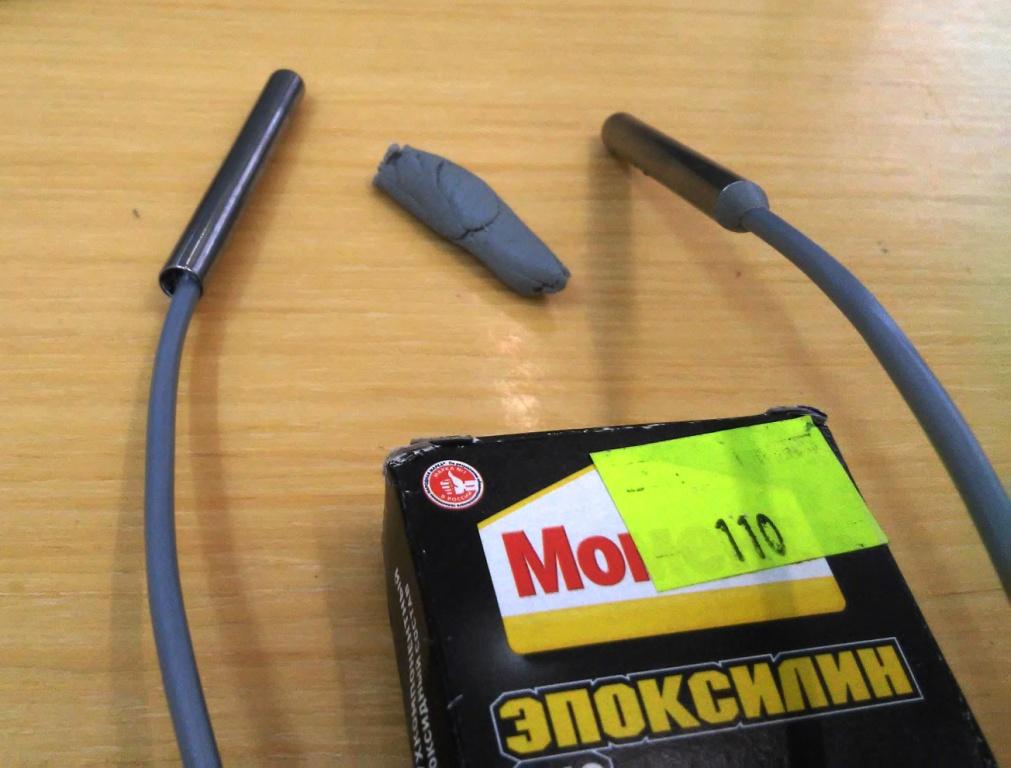

Затем спичкой или подходящим предметом, заполняем эпоксидкой все свободное пространство гильзы. Даем затвердеть и одеваем термоусадку.
Датчик готов.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя
Толян, Фортуна, 10delta, Иван, IGAN, Alex bcn, Юрий

Сайт Николя

2 Ответ от _Михалыч

  • _Михалыч
  • _Михалыч
  • Профессионал
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

Подтягивающий резистор прямо в гильзу вместе с датчиком вставляется? Может проще использовать 4-жильный кабель и ставить резистор в начале линии?

Удиви печень - выпей воды!  ;)

3 Ответ от Печкин

  • Печкин
  • В отпуске
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

Николя, я тебя уважаю.

Только экономически не целесообразно. 63 рубля все удовольствие. *PARDON*

Информация опубликованная этим автором может ввести в заблуждение.

4 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

_Михалыч ©:

одтягивающий резистор прямо в гильзу вместе с датчиком вставляется

Не обязательно. Можно на плате ставить.

Печкин ©:

экономически не целесообразно

Меня не устраивает кабель на тех датчиках.
Я использую экранированный. К тому же, иногда длину нужно под конкретный случай.
Да и у многих рассыпухи - датчиков в транзисторных корпусах много валяется.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

5 Ответ от Фортуна (2017-04-20 15:12:27 отредактировано )

  • Фортуна
  • Фортуна
  • Профессионал
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

Печкин ©:

экономически не целесообразно. 63 рубля все удовольствие.

Кстати, если взять резюк SMD - можно прямо на ноги датчика припаять.  *YES*

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

6 Ответ от 10delta

  • 10delta
  • 10delta
  • Профессионал
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

Печкин ©:

63 рубля все удовольствие.

Печкин, это на Али 63 рубля, а у нас, на радиорынке, 200 рупиев просят.

Ректификационная колонна своими руками (фотоотчёт)
Полуавтоматическая минипивоварня своими руками (фотоотчёт)

-------
ʁɔvʎнdǝвǝdǝu dиw — ɐwʎ ɔ vǝmоɔ dиw

7 Ответ от cern

  • cern
  • cern
  • Винокур+
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

а эпоксидка не прибавит теплоемкости? Все таки весь объем гильзы заполняется...

________________________

8 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

Не весь. Там где датчик, то есть в начале гильзы, эпоксидки нет. Там теплопроводный клей.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

9 Ответ от Печкин

  • Печкин
  • В отпуске
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

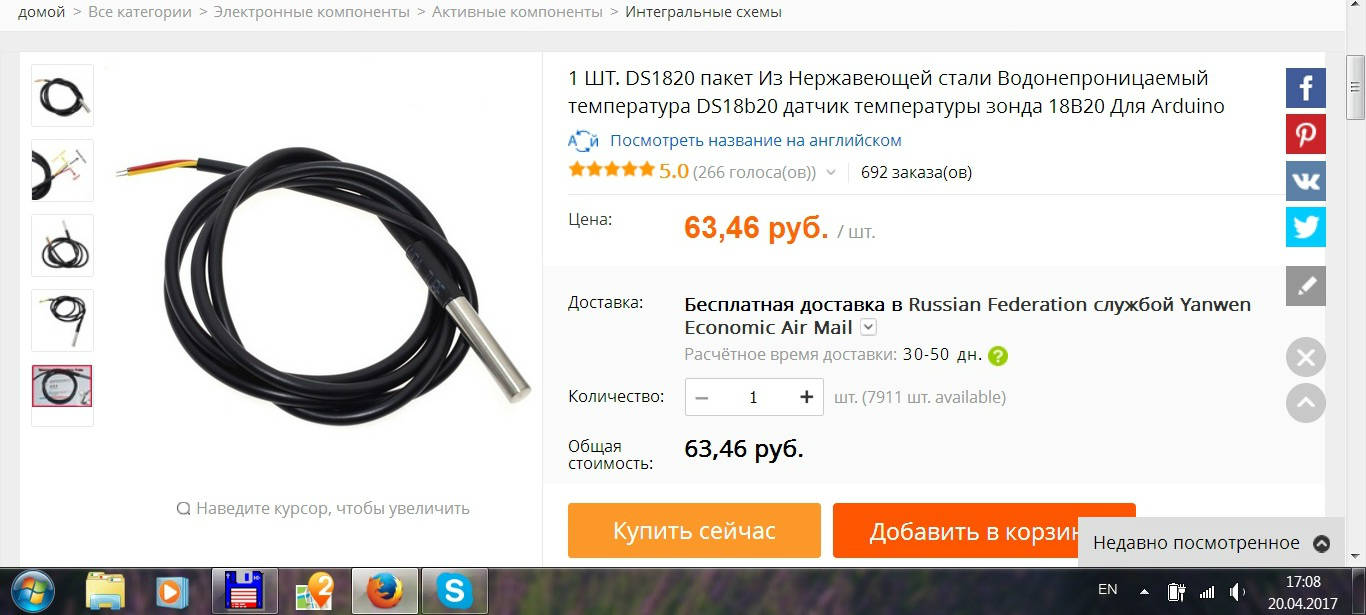

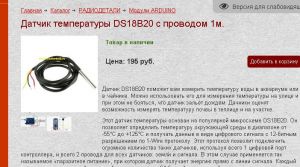

Фортуна, это ты к чему мне скрин выложил?

Ну вот мне прислали:

Информация опубликованная этим автором может ввести в заблуждение.

10 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

Печкин ©:

Только экономически не целесообразно. 63 рубля все удовольствие.

Там провод хреновый...

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

11 Ответ от valera (2017-04-21 06:07:40 отредактировано valera)

  • valera
  • Винокур+
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

удалил

12 Ответ от Фортуна

  • Фортуна
  • Фортуна
  • Профессионал
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

Печкин ©:

Фортуна, это ты к чему мне скрин выложил?

Не тебе, всем..

Печкин ©:

мне прислали

"За морем телушка - полушка, да дорог перевоз"

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

13 Ответ от Андрей М

  • Андрей М
  • Андрей М
  • Профессионал
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

Вопрос про гильзу - из чего? Касается ли металла в месте установки?

14 Ответ от Konstantin (2017-05-18 23:43:07 отредактировано Konstantin)

  • Konstantin
  • Konstantin
  • Профессионал
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

Андрей М
Гильзу лучше из меди. Медь хороший теплопроводник, и благородный для нашего дела метал. Обычно все наматывают уплотнитель вокруг гильзы, чтобы не травило. Ну, а сама гильза желательно, чтобы выступала во внутренней части. Т.е. контактировала с необходимой нам средой, жидкостью. Если у тебя есть возможность нарезать резьбу на гильзе, и ответной части, тогда еще лучше для ее монтирования.

15 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

В конкретном случае, гильза нержавейка. На колонне впаяна трубка 8 мм. Внутри прошел сверлом 6.5. На эту трубку, одевается силиконовая трубочка. Гильза с датчиком вставляется внутрь, силиконовая трубка одновременно на гильзу натягивается.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

16 Ответ от Konstantin

  • Konstantin
  • Konstantin
  • Профессионал
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

Я тоже, ничего не мудрил. Просверлил отверстие , припаял медный отвод. Датчик температуры в заводской гильзе. на него я одел кусок силиконовой трубки, намылил силикон сверху, и вплотную затолкал в отвод. Предварительно замерял, сколько мне нужно затолкать во внутрь. Все. Снаружи обмотал плотной толстой фум лентой. Иногда проверяю стыки мыльным раствором, чтобы не пузырилось. Но еще ни разу не травило.  А все эти капсулы, гильзы, только медленный отклик на изменение температуры.

17 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

Konstantin ©:

А все эти капсулы, гильзы, только медленный отклик на изменение температуры.

В теории да, а так нет.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

18 Ответ от Konstantin

  • Konstantin
  • Konstantin
  • Профессионал
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

А на практике, нужно создавать равные условия, замерять, высчитывать. Нужно время, средства, материал. Но, и с заводскими гильзами ничего не случится. Нет смысла усложнять себе процесс.

19 Ответ от Андрей М (2017-05-22 08:56:40 отредактировано Андрей М)

  • Андрей М
  • Андрей М
  • Профессионал
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

В копилку. Тут где-то проскакивало про изготовление гильз из телескопических антенн китайского производства.
Антенна берется от радиоуправляемых игрушек или китайских развалов, цена около 100 р. Подбираем из нее колено, в которое датчик входит "в натяг". У таких гильз есть большой плюс для измерений и минус для использования  - они тонкие и по этому непрочные и не очень удобны для установки. Для устранения этой беды припаиваем к тонкой трубке 1 см медной 6-6,5мм трубки. Для этого, плоской отверткой разворачиваем место припайки, вставляем, паяем (я использовал ортофосфорную кислоту). Получаются такие вот гильзы. Дальше оформляем как в 1 посте этой темы. Запаивается тонкая трубка обычным оловом. Для упрощения в кончик засовываем комок спутанной медной проволоки или колечко из ленты.

Для чего такие извращения? В китайской 6мм гильзе датчик болтается и соответственно значительно возрастает инерционность измерений, для стабильных процессов можно игнорировать, если бы не второй момент - значительный теплоперенос по стенкам гильзы. Процесс заметен при попадании жидкости между гильзой и трубкой как резкое снижение температуры на графике на доли градуса.
Второй момент - это меньший,чем китайский, диаметр - позволяет использовать более толстую силиконовую трубку для термоизоляции.
Кстати, фумка, при намокании - отличный теплопроводник.

20 Ответ от cern

  • cern
  • cern
  • Винокур+
  • Оффлайн

Re: Изготовление датчика ds18b20 из отдельных деталей.

Собираю датчики. Хочу прикупить провод для датчиков. На каждый датчик по 1-1.5 м. Так вот думаю, какой лучше купить: просто 3 жилы; 3 жилы + оплетка; 2 жилы + оплетка, здесь по оплетке минус пустить. Кто подскажет? Я склоняюсь к двум последним вариантам
