Тема: Проект ректификационной колонны из нержавеющей трубы 45mm

Всем доброго времени суток,  вот решился и я своим проектом поделиться.
Форум читаю давно, мне повезло, к вам попал с незапудренной сухопарниками головой. Сам не гнал, есть парочка знакомых-самогонщиков, на готовых аппаратах с сухопарниками, про колонны даже не слышали, короче, мне с ними не по пути.
Больше всего меня вдохновила РК transfi на неё и ориентировался, но жизнь вносит коррективы. В итоге имею:
45х2.5 - 3 метра нержавеющей,
6х1.5 - 5 метра медной,
Есть специалисты гнуть, варить

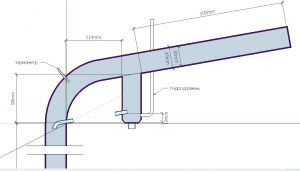

Вот такого плана.

планирую:
куб - бидон молочный;
нагреватель - ТЭН на 2 кВт, с регулятором;
длина царги - 1700мм
наполнитель - мочалки

— Фильтрующийся вирус ящера особенно бурно развивается в организмах, ослабленных никотином, алкоголем и...
— Излишествами нехорошими...
"Кавказская пленница, или Новые приключения Шурика"
Иван

2 Ответ от vcherkun

  • vcherkun
  • vcherkun
  • Профессионал
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

В чем трудность?
Сделайте на резьбах стандартных.
РК с вертикальным дефлегматором, диаметр внутренний 51, высота 2500 см

Производители пива молятся на жаркое лето........Производители зонтов молятся на дождливую осень......А производители водки не молятся..... Им некогда..... Им работать надо...    ..

3 Ответ от venomdenis (2016-02-22 21:43:09 отредактировано venomdenis)

  • venomdenis
  • venomdenis
  • Винокур
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

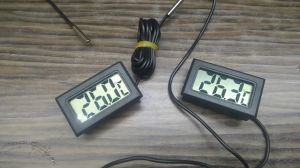

термометры в наличии:

— Фильтрующийся вирус ящера особенно бурно развивается в организмах, ослабленных никотином, алкоголем и...
— Излишествами нехорошими...
"Кавказская пленница, или Новые приключения Шурика"

4 Ответ от venomdenis

  • venomdenis
  • venomdenis
  • Винокур
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

а вот это заказал:

— Фильтрующийся вирус ящера особенно бурно развивается в организмах, ослабленных никотином, алкоголем и...
— Излишествами нехорошими...
"Кавказская пленница, или Новые приключения Шурика"

5 Ответ от vcherkun (2016-02-22 21:56:24 отредактировано vcherkun)

  • vcherkun
  • vcherkun
  • Профессионал
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

Верной дорогой, идете товарищ.

vcherkun ©:

В чем трудность?
Сделайте на резьбах стандартных.
РК с вертикальным дефлегматором, диаметр внутренний 51, высота 2500 см

После схемы стало понятно, что если есть кому гнуть и варить, то все у Вас получится.

Производители пива молятся на жаркое лето........Производители зонтов молятся на дождливую осень......А производители водки не молятся..... Им некогда..... Им работать надо...    ..

6 Ответ от venomdenis (2016-02-22 22:02:31 отредактировано )

  • venomdenis
  • venomdenis
  • Винокур
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

vcherkun ©:

В чем трудность?

да, пока трудностей нет.
просто почитав форум, пришел к выводу, что почти все мытарства новичков заканчиваются (а может только начинаются?. словами старших коллег: "Вам же несколько раз говорили, открывайте свою тему, рисуйте схему, побольше фото, а там поможем"
Вот я сразу и решил без подсказок знакомиться.
Схема узла  мне видится вполне жизнеспособной

О, пока писал, все сомнения развеяли.

— Фильтрующийся вирус ящера особенно бурно развивается в организмах, ослабленных никотином, алкоголем и...
— Излишествами нехорошими...
"Кавказская пленница, или Новые приключения Шурика"

7 Ответ от mel107nik

  • mel107nik
  • mel107nik
  • Винокур
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

venomdenis,

venomdenis ©:

термометры в наличии:

Проверь термометры у меня такой при 90 градусах на 10 врет, а до 50 нормально показавает. Поставил на выход с холодильника.

Нужно переспать с этой мыслью...

8 Ответ от Artem.SHitov (2016-02-22 23:30:13 отредактировано )

  • Artem.SHitov
  • Artem.SHitov
  • Профессионал
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

venomdenis, гидроуровень вторым концом с верхом наклонной трубы можно соединить, и димрот не должен перекрывать узел отбора.

Еще, на вид, трубку возврата по-выше лучше впаять, чтоб под ней буфер был.

Musha ring dum a doo dum a da
There's whiskey in the jar

Сайт Artem.SHitov

9 Ответ от Фортуна

  • Фортуна
  • Фортуна
  • Профессионал
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

venomdenis ©:

термометры в наличии:

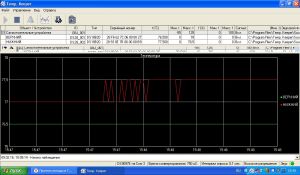

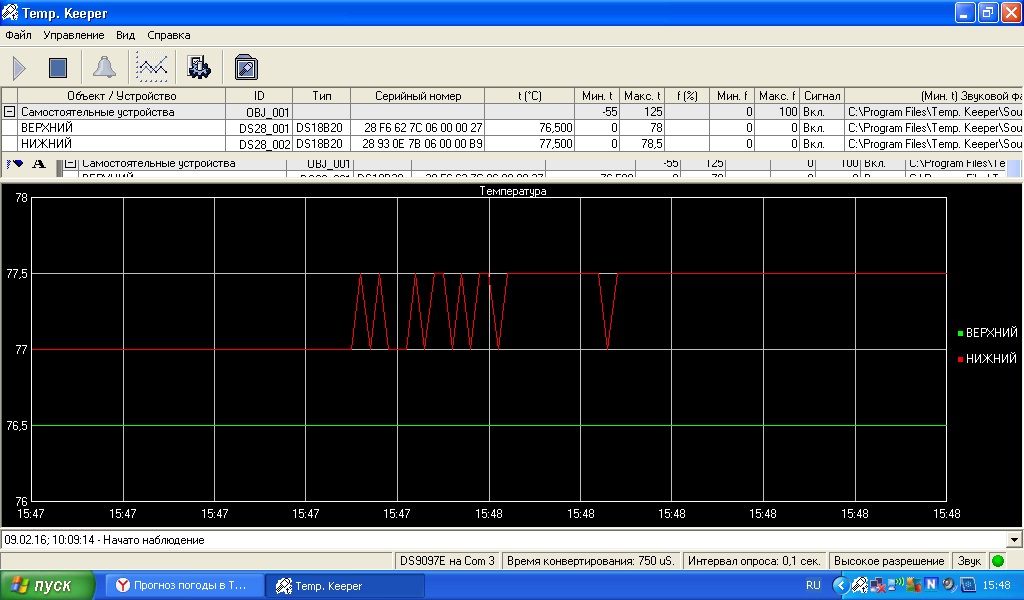

Термометры это хорошо. Но графики лучше - более наглядно. Сразу видно какой режим выбрал и какие действия нужно предпринять, если что...

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

10 Ответ от venomdenis (2016-02-22 23:49:21 отредактировано venomdenis)

  • venomdenis
  • venomdenis
  • Винокур
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

Artem.SHitov ©:

гидроуровень вторым концом с верхом наклонной трубы можно соединить, и димрот не должен перекрывать узел отбора.

соединить с ТСА и в банку

Artem.SHitov ©:

Еще, на вид, трубку возврата по-выше лучше впаять, чтоб под ней буфер был.

учту


Николай (Фортуна) ©:

Термометры это хорошо. Но графики лучше - более наглядно. Сразу видно какой режим выбрал и какие действия нужно предпринять, если что...

это если своим "хобби", кроме кухни/ванны ещё и компьютер займу, то меня точно выселят).
а по серьезному - usb датчики это интересно, плюс автоматическая запись, это в перспективе.
просто термометры у меня уже есть, надо их хоть куда-нибудь приспособить *WRITE*

— Фильтрующийся вирус ящера особенно бурно развивается в организмах, ослабленных никотином, алкоголем и...
— Излишествами нехорошими...
"Кавказская пленница, или Новые приключения Шурика"

11 Ответ от Юрий

  • Юрий
  • Профессионал
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

venomdenis ©:

а вот это заказал:

краник сильно похож на этот: Комплектующие
Или я ошибаюсь?

12 Ответ от venomdenis

  • venomdenis
  • venomdenis
  • Винокур
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

Юрий ©:
venomdenis ©:

а вот это заказал:

краник сильно похож на этот: Комплектующие
Или я ошибаюсь?

Это он. (
И видимо от вашего не отличается

— Фильтрующийся вирус ящера особенно бурно развивается в организмах, ослабленных никотином, алкоголем и...
— Излишествами нехорошими...
"Кавказская пленница, или Новые приключения Шурика"

13 Ответ от Юрий

  • Юрий
  • Профессионал
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

Тогда заказывайте другой, пока есть время до сборки.

14 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

venomdenis ©:

Вот такого плана.

Я прошел подобную конструкцию. Модель рабочая, но не очень удобная, лучше сделать, как у многих здесь.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

15 Ответ от venomdenis

  • venomdenis
  • venomdenis
  • Винокур
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

al ©:

но не очень удобная

потому что центр тяжести смещен?

— Фильтрующийся вирус ящера особенно бурно развивается в организмах, ослабленных никотином, алкоголем и...
— Излишествами нехорошими...
"Кавказская пленница, или Новые приключения Шурика"

16 Ответ от ssr_33

  • ssr_33
  • ssr_33
  • Профессионал
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

venomdenis ©:
al ©:

но не очень удобная

потому что центр тяжести смещен?

думаю что да

Стабильная РК с наклонным дефлегматором 42мм медь
царга 1500мм
насадка мочалки
тэн 2000вт
куб 22 литра

17 Ответ от venomdenis

  • venomdenis
  • venomdenis
  • Винокур
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

я планирую, прямоточный холодильник в противовес с другой стороны колоны установить

— Фильтрующийся вирус ящера особенно бурно развивается в организмах, ослабленных никотином, алкоголем и...
— Излишествами нехорошими...
"Кавказская пленница, или Новые приключения Шурика"

18 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

venomdenis ©:

потому что центр тяжести смещен?

Это один момент.
У меня правда к 35 трубе стакан отбора 28 был. Но эту конструкция у меня была менее стабильна, чем уже отработанные варианты, она  "легче" захлебывалась.. Но на самом деле не пойму, почему не повторить отработанные варианты?

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

19 Ответ от ssr_33 (2016-02-24 01:10:16 отредактировано )

  • ssr_33
  • ssr_33
  • Профессионал
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

venomdenis ©:

я планирую, прямоточный холодильник в противовес с другой стороны колоны установить

да я вас не отговариваю. попробуете, если всё устроит так оставите, да и нам расскажете.
ну а если что то не будет устраивать, переделаете и тоже нам расскажете.

venomdenis ©:

куб - бидон молочный;

а нержавейка наверное весит прилично, крышка из алюминия.
как колонну к кубу крепить планируете?

Стабильная РК с наклонным дефлегматором 42мм медь
царга 1500мм
насадка мочалки
тэн 2000вт
куб 22 литра

20 Ответ от venomdenis (2016-02-24 01:36:45 отредактировано )

  • venomdenis
  • venomdenis
  • Винокур
  • Оффлайн

Re: Проект ректификационной колонны из нержавеющей трубы 45mm

al ©:

Но на самом деле не пойму, почему не повторить отработанные варианты?

так я и ориентируюсь на реализованные проекты
например у roma мой вариант РК с отрицательным углом
привлекает возможность сэкономить высоту за счет "клюшки"
и при таком исполнении минимум сварных швов

ssr_33 ©:

а нержавейка наверное весит прилично, крышка из алюминия.
как колонну к кубу крепить планируете?

да, труба с большим запасом по прочности 45х2.5, поэтому вариант крепления к бидону пока в разработке, придется как-то усиливать, и видимо собранную колонну может даже подвешивать
