481 Ответ от bubble-gum

  • bubble-gum
  • bubble-gum
  • Профессионал
  • Оффлайн

Re: Парогенератор-что может быть проще!

Может не совсем в тему..
Работая в далекой юности слесарем КИПиА в автоклавном, стирали рабочие халаты с добавлением каустика.
Я по неопытности совсем чуть-чуть переборщил.. и достал одни пуговицы :)

"Алкоголь, друзья, не помогает, а приносит вред! Он пагубно действует на рассудок, и губит зрение!"(с)Лимонадный Джо
Ваяем медную колонну 35мм/1400 с вертикальным дефлегматором.
Это вам не Таити!!

482 Ответ от Konster

  • Konster
  • Konster
  • Профессионал
  • Оффлайн

Re: Парогенератор-что может быть проще!

Иван ©:

то куда выгодней поставить мешалку в кубе

герметичный узел ввода мешалки очень небюджетный.
или уже есть решение "своими руками" ?

никогда не опускай руки - пропустишь в бороду
с водкой все идет хорошо... кроме ног

483 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Парогенератор-что может быть проще!

Konster ©:

герметичный узел ввода мешалки очень небюджетный.

Вопрос интересный конечно... но если придумать редуктор с закрытым корпусом...
Надо к стати подумать...

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

484 Ответ от Kusnezov Oleg

  • Kusnezov Oleg
  • Kusnezov Oleg
  • Винокур
  • Оффлайн

Re: Парогенератор-что может быть проще!

Konster ©:

или уже есть решение "своими руками" ?

Не... вроде нет такого. Когда читаешь про самоделки - одна мысль: "лучше купить". А так, ключевые слова, "торцевое уплотнение".

С уважением, Олег Кузнецов.

485 Ответ от alex5sh

  • alex5sh
  • alex5sh
  • Профессионал
  • Оффлайн

Re: Парогенератор-что может быть проще!

Konster ©:

решение "своими руками"

Мне видится сквозная шпилька в крышке, на которой с обеих сторон фторопластовые втулки с интегрированными в них ниодимовыми магнитами (по два на каждую). Ну а как к втулкам прикрепить привод и мешалку - дело фантазии.

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

486 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Парогенератор-что может быть проще!

alex5sh ©:

Мне видится сквозная шпилька в крышке, на которой с обеих сторон фторопластовые втулки с интегрированными в них ниодимовыми магнитами

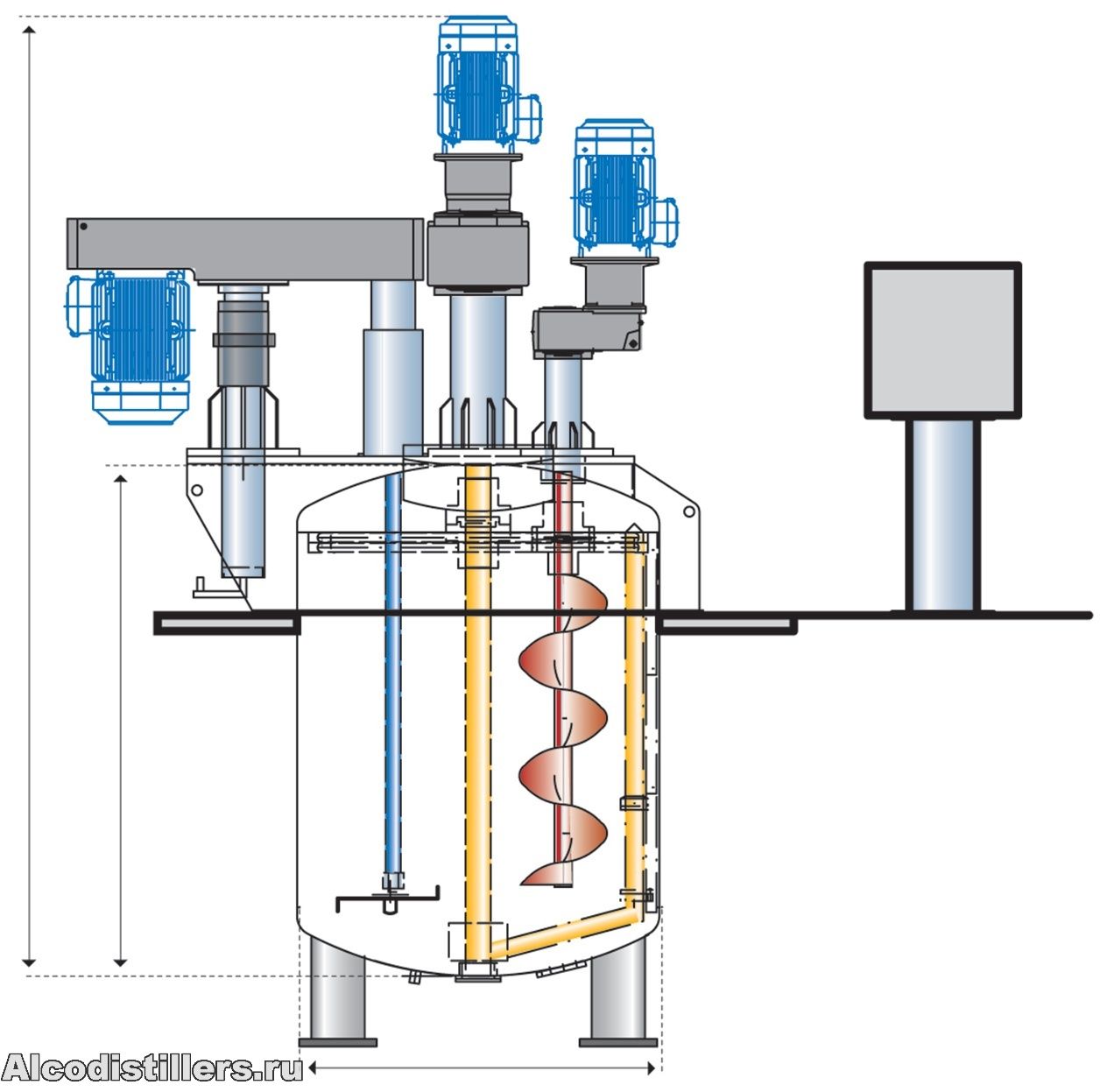

А зачем такие сложности?  Можно просто физику использовать.
В кубе нет давления, там обычное атмосферное, ну может на долю процента выше.. а пар будет двигаться по пути наименьшего сопротивления..  холодильник с запасом по диаметру и мощности, а сам вал мешалки просто приподнимается в трубке... там и прокладок-то никаких почти не потребуется..

  • Dissolver.jpg
    size: 150.75Кб type: jpg
У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.
Artem.SHitov

Сайт Иван

487 Ответ от Artem.SHitov

  • Artem.SHitov
  • Artem.SHitov
  • Профессионал
  • Оффлайн

Re: Парогенератор-что может быть проще!

Иван, можно холодильник на трубку прицепить, и вообще герметизировать не придется  *CRAZY*

Musha ring dum a doo dum a da
There's whiskey in the jar
Иван, Kusnezov Oleg

Сайт Artem.SHitov

488 Ответ от avk676

  • avk676
  • avk676
  • Профессионал
  • Оффлайн

Re: Парогенератор-что может быть проще!

Иван ©:

А зачем такие сложности?

Посмотрел схемку. Вник. А потом посмотрел на название темы: "Парогенератор- что может быть проще"  :D

Алкодневник или оборудование для души и тела
РК 42/1500 нержавейка

489 Ответ от alex5sh

  • alex5sh
  • alex5sh
  • Профессионал
  • Оффлайн

Re: Парогенератор-что может быть проще!

Иван ©:

зачем такие сложности?

Ну даже я, не имея доступа к станкам, не вижу никакой сложности в изготовлении втулки из фторопласта и засверливании в нее магнитов. Но вообще привел первое, что в голову пришло. Вспомнился катер с электромоторчиком из детства. Зато наверняка герметично, т.к. при предзахлебе все-таки какое-то давление в кубе будет, и может засифонить.
Artem.SHitov, идея интересная, но я больше склоняюсь к "ПЕРЕБзДЕТЬ".  :D

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

490 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Парогенератор-что может быть проще!

Artem.SHitov ©:

можно холодильник на трубку прицепить, и вообще герметизировать не придется

Вот... к стати... и все!

alex5sh,
какой предзахлеб? Ты чего, ректификацию паром решил провести?  Расскажи потом как получилось  :D

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

491 Ответ от Artem.SHitov

  • Artem.SHitov
  • Artem.SHitov
  • Профессионал
  • Оффлайн

Re: Парогенератор-что может быть проще!

alex5sh, если в основном паропроводе не будет "препятствий", то все нормально должно быть. Трубку чуть длиннее, и на вал какую-н шайбу, чтоб брызги не летели. Пар не сифонит, редуктор не греется, подрывник не нужен. Можно еще и термометр через это отверстие просунуть.

Musha ring dum a doo dum a da
There's whiskey in the jar

Сайт Artem.SHitov

492 Ответ от Kusnezov Oleg

  • Kusnezov Oleg
  • Kusnezov Oleg
  • Винокур
  • Оффлайн

Re: Парогенератор-что может быть проще!

Artem.SHitov ©:

можно холодильник на трубку прицепить

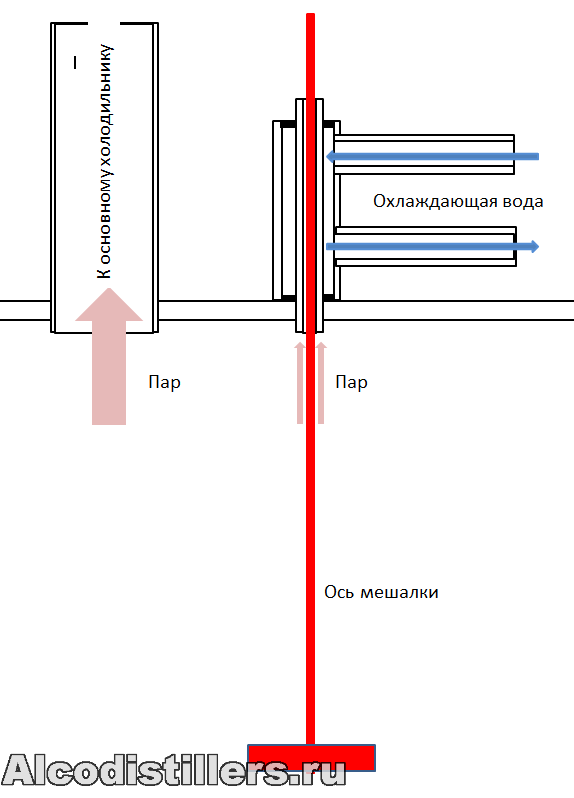

Как то так


Ось из медной трубки 10 мм с с впаянными на концах кусочками трубки  8мм.
Внутренняя трубка холодильника 12 мм. Рубашка -  трубка 15 мм. Трубку-ось слегка зашкурить с помощью шуруповерта.
Надо делать.  :)

  • MIX.png
    size: 19.07Кб type: png
С уважением, Олег Кузнецов.

493 Ответ от Artem.SHitov (2019-03-31 13:12:38 отредактировано Artem.SHitov)

  • Artem.SHitov
  • Artem.SHitov
  • Профессионал
  • Оффлайн

Re: Парогенератор-что может быть проще!

Kusnezov Oleg ©:

Ось из медной трубки 10 мм

Вот это место мне не нравится. Медь все-таки мягкая, и поперечное усилие может не выдержать. Или низ мешалки (ось) надо во что-то упереть.

Может ось 12 пруток неотожженый, внутренняя трубка 15 (13вн), наружная либо 18, либо 22. al делал 15 в 18, у него получилось.
Можно еще и фума мотануть, будет подшипник скольжения.

Musha ring dum a doo dum a da
There's whiskey in the jar

Сайт Artem.SHitov

494 Ответ от Kusnezov Oleg (2019-03-31 13:13:50 отредактировано )

  • Kusnezov Oleg
  • Kusnezov Oleg
  • Винокур
  • Оффлайн

Re: Парогенератор-что может быть проще!

Artem.SHitov,

Kusnezov Oleg ©:

с впаянными на концах кусочками трубки  8мм.

Можно не на концах, а по всей длине. И снаружи кусок 12 мм (там где лопасти) Конечно сталь - лучше, но у меня ее нет.

У оси сверху диаметр 8 мм должен быть, для любого патрона.

С уважением, Олег Кузнецов.

495 Ответ от Artem.SHitov (2019-03-31 13:16:10 отредактировано )

  • Artem.SHitov
  • Artem.SHitov
  • Профессионал
  • Оффлайн

Re: Парогенератор-что может быть проще!

Kusnezov Oleg, я боюсь, не что мешалку своротит, а что ось посередине согнет.

Kusnezov Oleg ©:

У оси сверху диаметр 8 мм должен быть, для любого патрона.

12-10-8

Musha ring dum a doo dum a da
There's whiskey in the jar

Сайт Artem.SHitov

496 Ответ от Иван (2019-03-31 13:19:04 отредактировано )

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Парогенератор-что может быть проще!

А мне кажется, с активным охлаждением ничего мутить не нужно.... просто патрубок повыше выпустить из куба, само воздухом будет охлаждаться... на крайний случай приварить к патрубку дополнительные "лепестки" типа радиаторных пластин... и все.

Кстати... аж заинтересовало... У меня ведь и движок есть мелкий весьма мощный, точно литров 20 каши промешает (от бормашинки омериконской)  *WRITE*

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

497 Ответ от Kusnezov Oleg

  • Kusnezov Oleg
  • Kusnezov Oleg
  • Винокур
  • Оффлайн

Re: Парогенератор-что может быть проще!

Artem.SHitov, ну да, согласен... Пожалуй шпильку стальную в трубку оси
надо будет вставить, они-то (шпильки) на каждом углу продаются.

Иван ©:

просто патрубок повыше выпустить

Патрубок высокий - ось длинная. Нагрузки большие. Надо смотреть, что оптимально.

С уважением, Олег Кузнецов.

498 Ответ от isa

  • isa
  • Винокур
  • Оффлайн

Re: Парогенератор-что может быть проще!

Наконец понял что мне надоело отжимать кашу, в общем созрел собрать ПГ, выкурил форум и не понял для чего ставятся обратные клапаны если можно просто на выходе пара поставить кран или просто выкручиваемую пробку для компенсации давления остываемого куба с водой. Или я чего-то не учел?

499 Ответ от bubble-gum

  • bubble-gum
  • bubble-gum
  • Профессионал
  • Оффлайн

Re: Парогенератор-что может быть проще!

Щазз будет вам :)
Без клапана он хочет..
А просто - поставить клапана, и не выкручивать пробки и не открывать краны, что - религия не позволяет? :)
А как забыл в какой стороне кран?
А если дробина в шланги попрет?
А если.. если..
Короче - ставьте клапана, и будет вам (и нам) спокойнее..

"Алкоголь, друзья, не помогает, а приносит вред! Он пагубно действует на рассудок, и губит зрение!"(с)Лимонадный Джо
Ваяем медную колонну 35мм/1400 с вертикальным дефлегматором.
Это вам не Таити!!

500 Ответ от KEE

  • KEE
  • Профессионал
  • Оффлайн

Re: Парогенератор-что может быть проще!

isa ©:

для чего ставятся обратные клапаны

Если коротко: для спокойствия. Элементарная автоматизация, если угодно. Но только в том случае, если перед КАЖДЫМ запуском проверять работоспособность каждого клапана.
