Термостат на STM8S003F3P6 для клапана отбора (Страница 1 из 12)

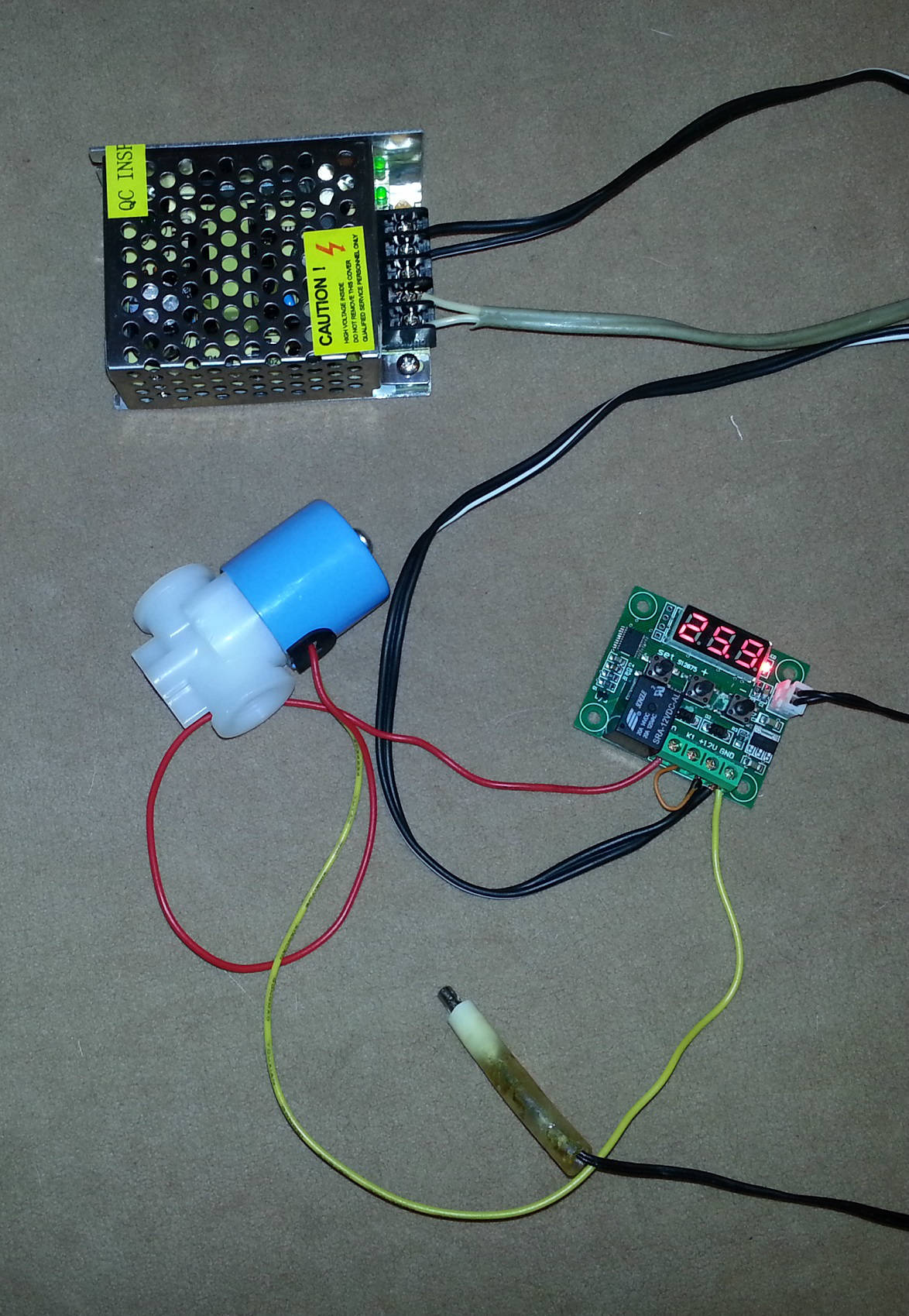

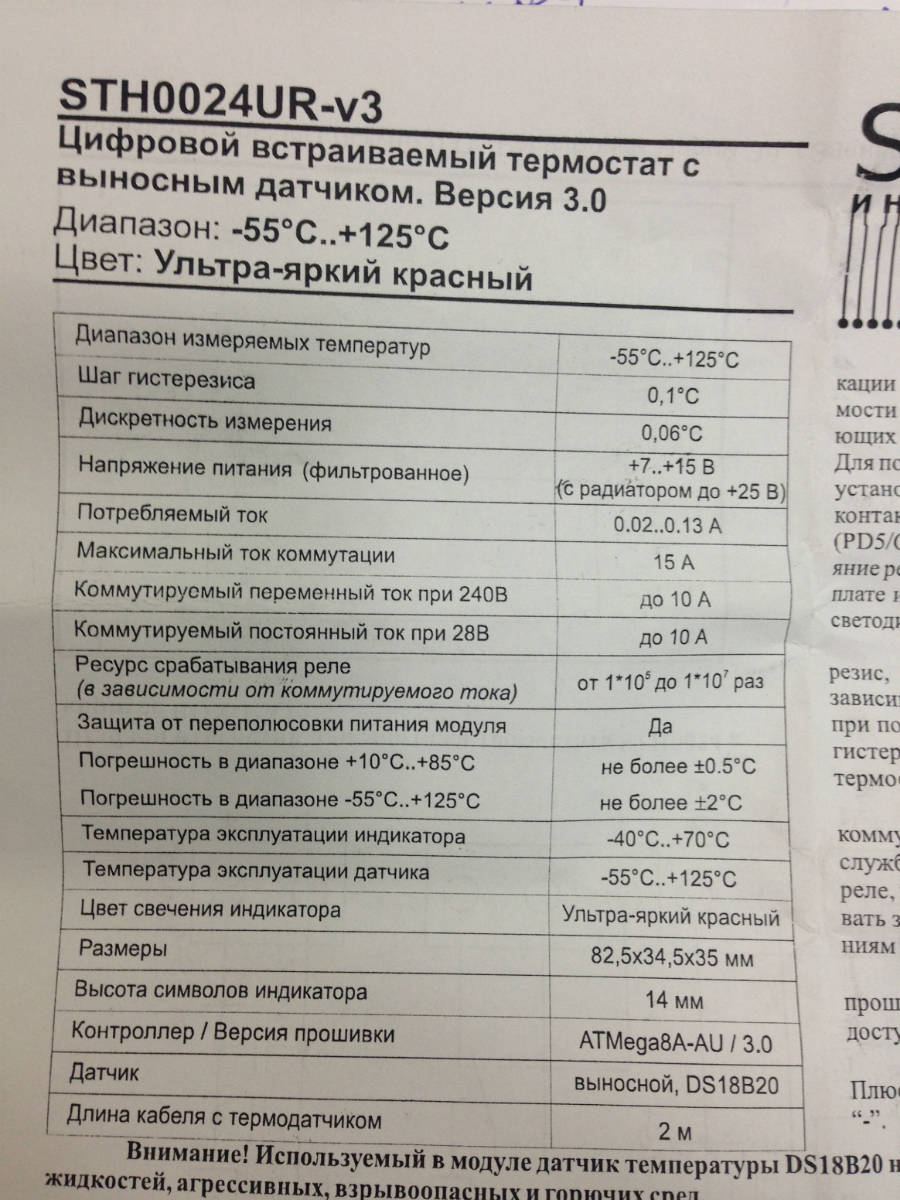

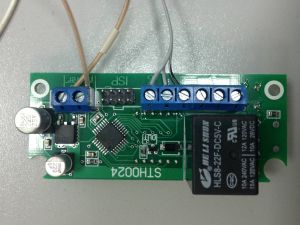

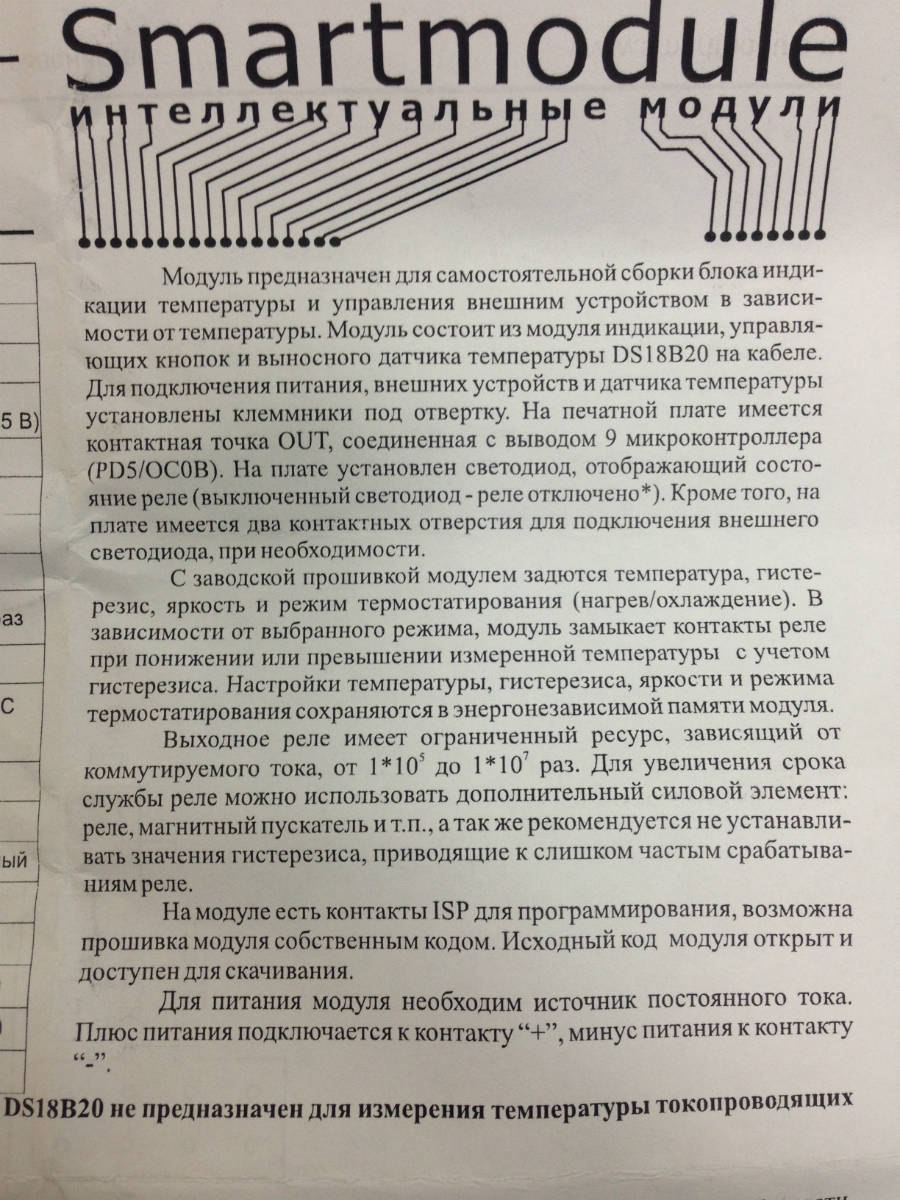

На этой неделе приобрел похожее изделие на ЕКИТ. Называется STH0024U -v3 Цифровой встраиваемый термостат с выносным датчиком. Диапозон температур -55*С- +125*С, датчик DS18B20 шаг гистерезиса 0,1 *С, дискретность измерения 0,06*С. Все параметры устанавливаются легко и понятно, можно менять установки не отключая, возможность установки на режимы подогрев/ охлаждение. Термометр показывает два знака после запятой. По достижении заданной температуры отрабатывает реле мощностью до 10 А и светодиод. Имеются контакты ISP для программирования, на плате имеется точка OUT, соединенная с выводом 9 микроконтроллера PD5/ОС0В. Стоит около 800 руб. В общем изделие полностью готово для работы с простейшей автоматикой клапана отбора.

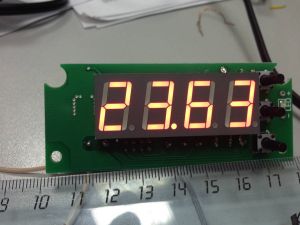

Внешний вид лицевой стороны выглядит вот так.

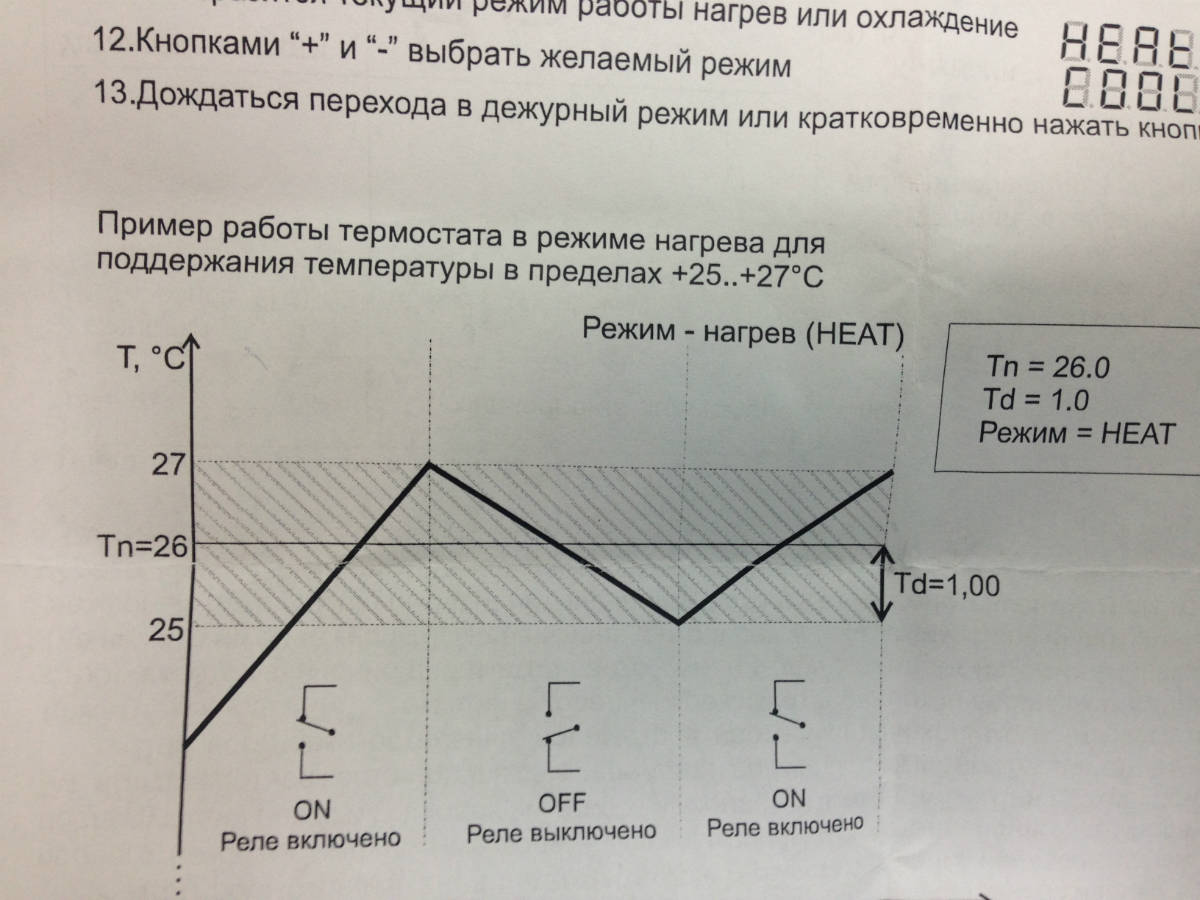

C/H - это выбор режима: с - охлаждение, H - нагрев, т.е. при выборе "С" напряжение на выходе реле появится по достижении заданной температуры;
при выборе "H" напряжение напротив будет присутствовать с самого начала, и пропадет по достижении заданной температуры.

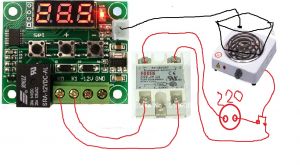

для затирания планирую такую схему:

Ну помешивать конечно придется, если лень можно автомешалку приладить.
А так физика все же делает свое дело, горячее вверх, холодное вниз.
Первый раз недавно пытался затирать на обычной печке с конфоркой 2.5 КВт, сразу на всю ее включил, так после перемешивания температура поднималась градусов на 5. Кастрюля эмалированая, не пригорело, но конечно лучше что нибудь придумать, чтоб зерно на дне не лежало. Может сито подвесить и в нем пусть солод лежит?

Я один спалил после экспериментов, точнее спалил по причине криворукости... рука дрогнула с щупом мультиметра на стабилизирующей микрушке (треногая справа) .. Сначала полетел резитор или предохранитель, тот что с ней рядом поле диодов впаян, поменял .... потом опять рука дернулась   Но у меня еще есть .

Нельзя его переделать наоборот?

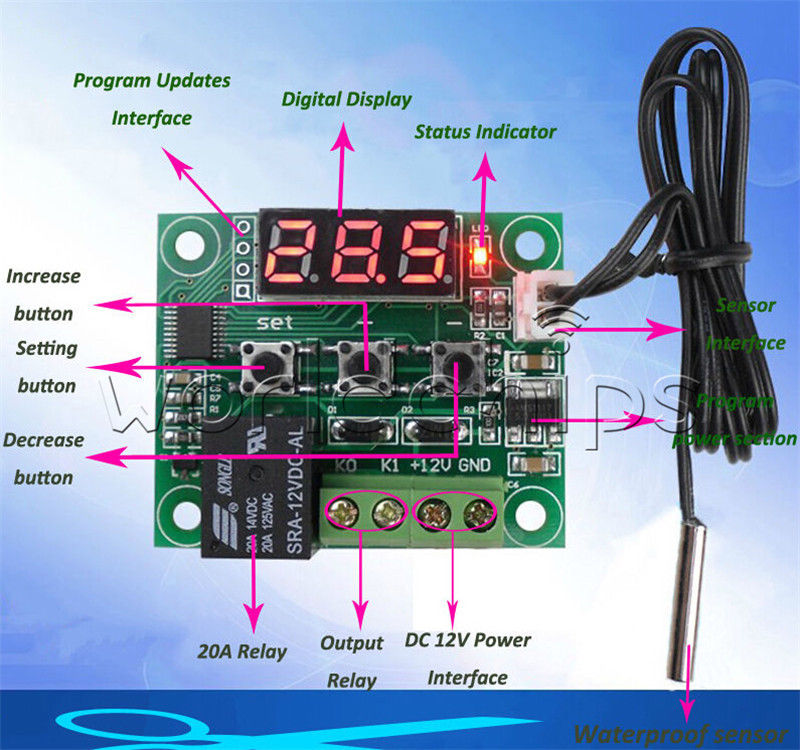

получил сегодня термостат w1209, уже спалил от USB реле не срабатывало, а от аккума шуруповерта дым пошел... чем его запитать лучше? для светодиодной ленты пойдет бп? и посмотрите кто нибудь пожалуйста что там на R3 ,написано...

дым из R3 пошел, я так понял у Ивана он же горел, сразу после диодов который... лампа горела, гасла, все как надо. а вот реле молчало... вот я и решил что реле 5v маловато для срабатывания и подключил к аккумулятору шуруповерта(14.4v). осталось выяснить что за зверь этот R3, чтоб в ремонт сдать.

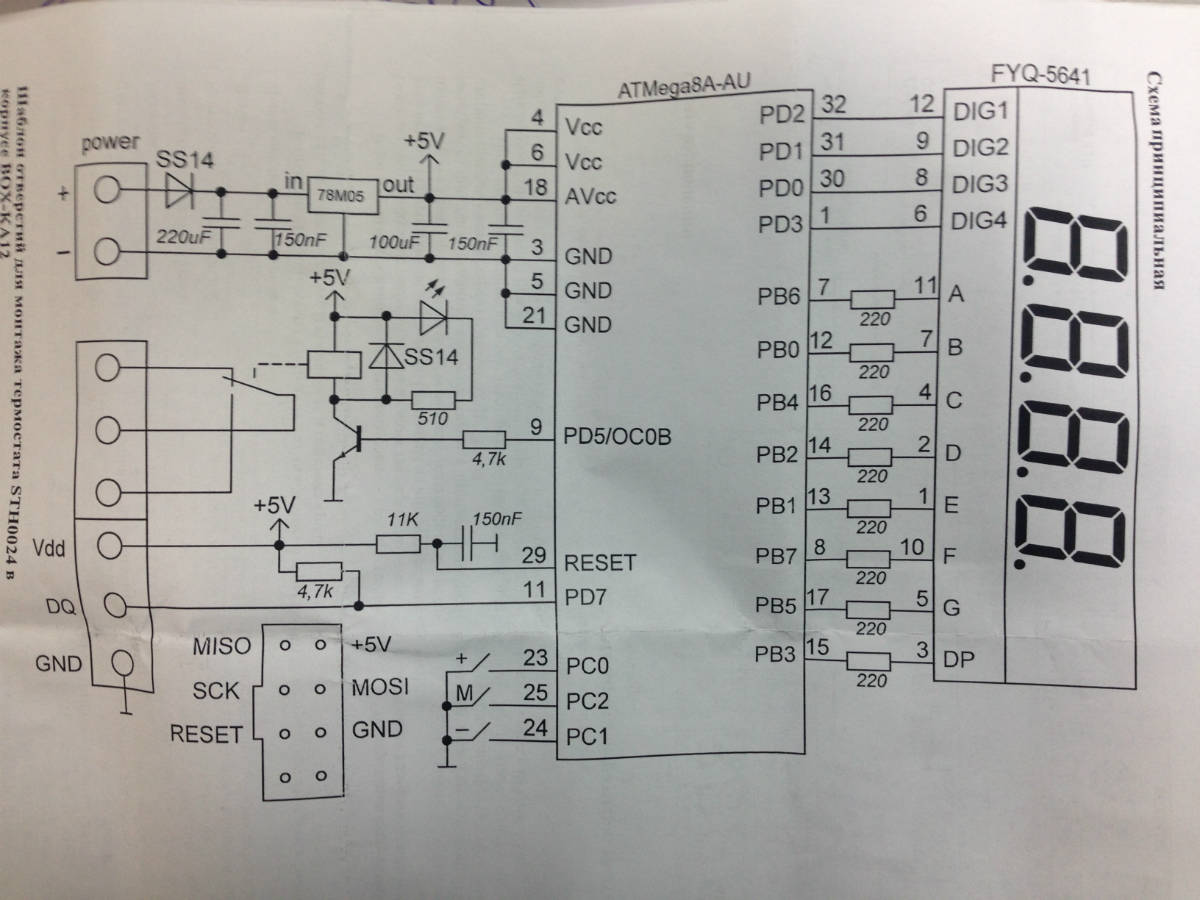

Без принципиальной схемы предполагать тяжело. Но если питающее напряжение 5 вольт реализуется на микросхеме 78М05, то на входе она держит до 40 В, диоды скорее всего,это защита от переполюсовки и могут выполнять роль простейшего выпрямителя при подаче переменного напряжения. Если Вы просто на вход подавали 14 В не должно было ничего сгореть. Этот стабилизатор, если включилось реле сразу, должен был сильно нагреться, особенно без радиатора.

Стабилизатор напряжения, транзистор, сам чип... больше гореть там нечему. После впаивания перемычки посмотреть идет ли питание на чип, ноги по даташиту (не помню уже)... не идет - смотрим транзистор и стабилизатор.  Диоды полететь не должны.

На 9й ноге вроде питание ... не помню точно, если есть, значит все - чип накрылся.
VDD - это +5 вольт...если нет питания на ноге чипа, смотреть еще резюки.
