Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

Иван ©:

Возможно резистор надо убрать - обсуждали... 4.7 не ставить совсем, так как на плате уже есть резистор на подтяжку.

rotor ©:

На отсутствие или наличие резистора на 4,7 кОм никак не реагирует.

Так что пока непонятно, что там у него напаяно.

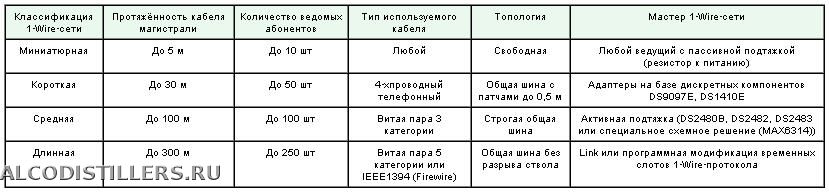

В помощь - Магистраль и топология 1‑Wire‑сети

Иван ©:

А вообще, надо переходить на это

Да не вопрос как бы, уже на этом пути...
Жду, когда фотик доча привезет, тогда все по полочкам разложу.
Пока только скажу - на эту тему я напал случайно через поисковик где то год-полтора назад, когда искал совсем другое - мне нужен был iButton, а конкретнее DS1996.

  • 1-Wire-сети.jpg
    size: 44.87Кб type: jpg

702 Ответ от shevchyk1979

  • shevchyk1979
  • Профессионал
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

Не работает оно у меня, три дня играюсь, вроде все прочитал .

не видит порта

  • пробл.jpg
    size: 255.87Кб type: jpg
Век живи, век учись.
медная колона shevchyk с наклонным дефлегматором

703 Ответ от Gerundey

  • Gerundey
  • Gerundey
  • Лентяй
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

shevchyk1979, Тут экстрасенсов нет!
Какой UART? Какие драйвера? Что, как подключено,фото?

Моя РК 38/1500 нержавейка + медь

704 Ответ от shevchyk1979 (2018-04-06 16:38:34 отредактировано shevchyk1979)

  • shevchyk1979
  • Профессионал
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

Дома буду виставлю фото соединения.

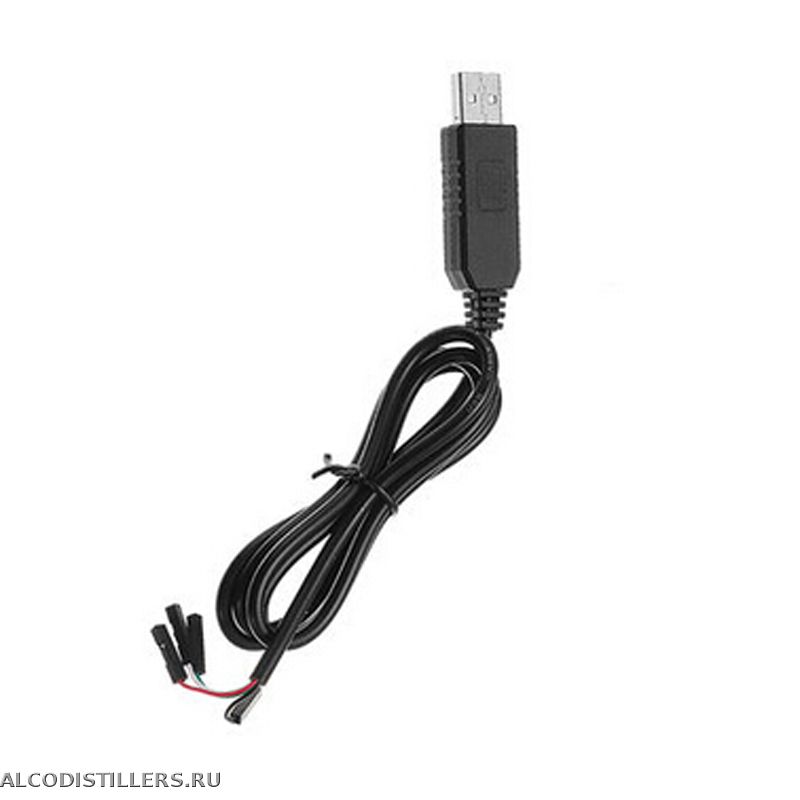

PL2303 PL2303HX USB к UART TTL кабель модуль 4 P 4 pin RS232 конвертер последовательной линии Поддержка Linux Mac Win7

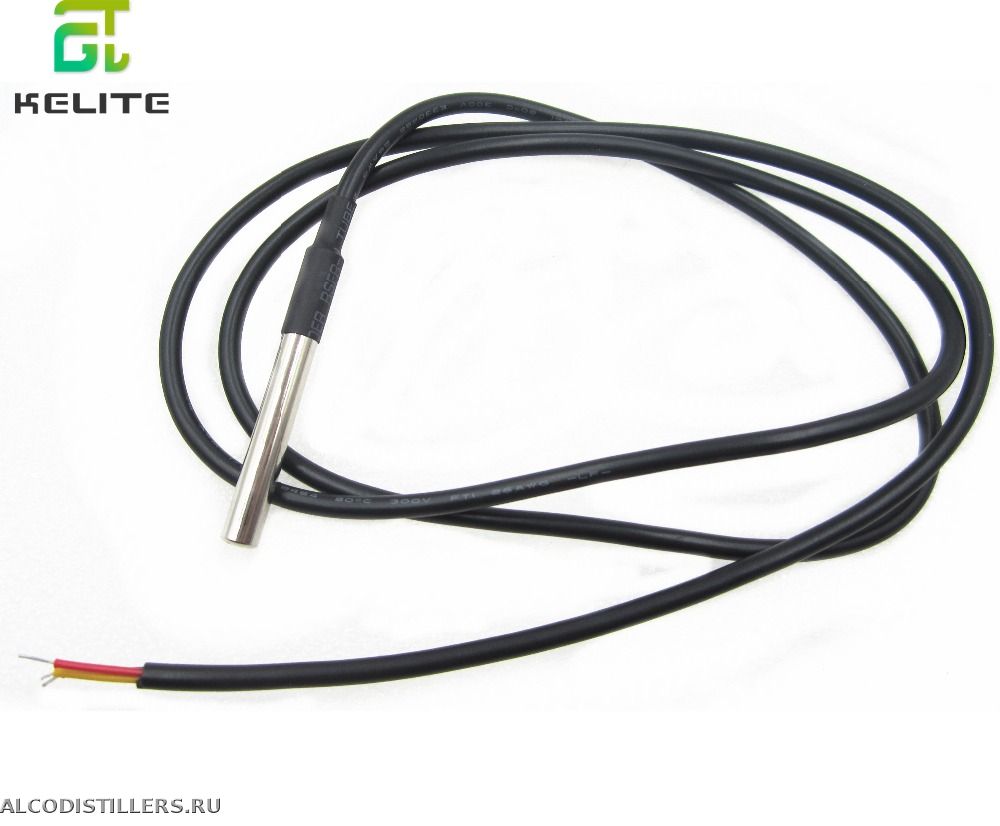

1 шт. DS18B20 из нержавеющей стали посылка 1 м водонепроницаемый DS18b20 датчик температуры датчик 18B20

Драйвер: http://www.prolific.com.tw/us/showprodu … mp;pcid=41 Источник: Изготовление высокоточного USB 1-wire термометра за 20 минут Сообщество винокуров AlcoDistillers.ru ©

JAVA http://www.oracle.com/technetwork/java/ … ds/2133155 Источник: TempMeter программа для USB термометра, ректификация и дистилляция Сообщество винокуров AlcoDistillers.ru ©

Загрузка Windows версии: TMwin.zip Источник: https://alcodistillers.ru/forum/tm.php Сообщество винокуров AlcoDistillers.ru ©

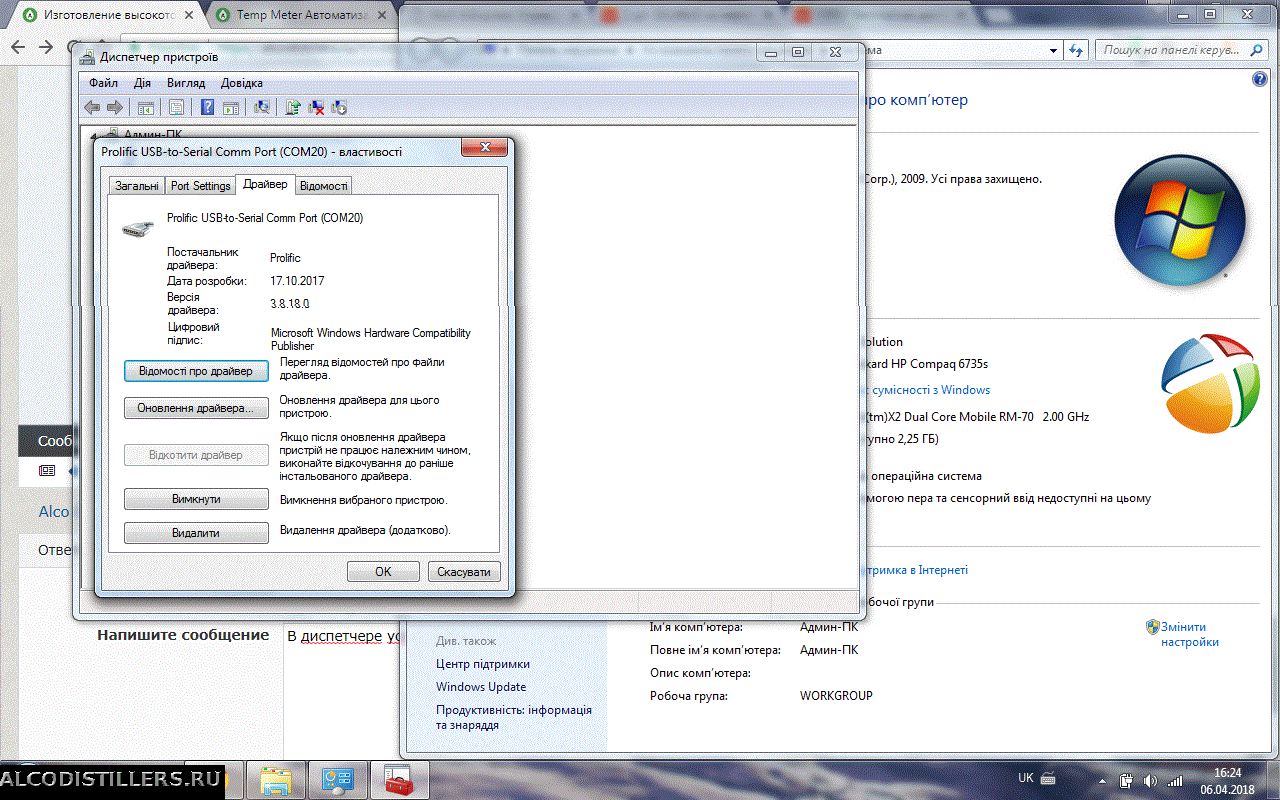

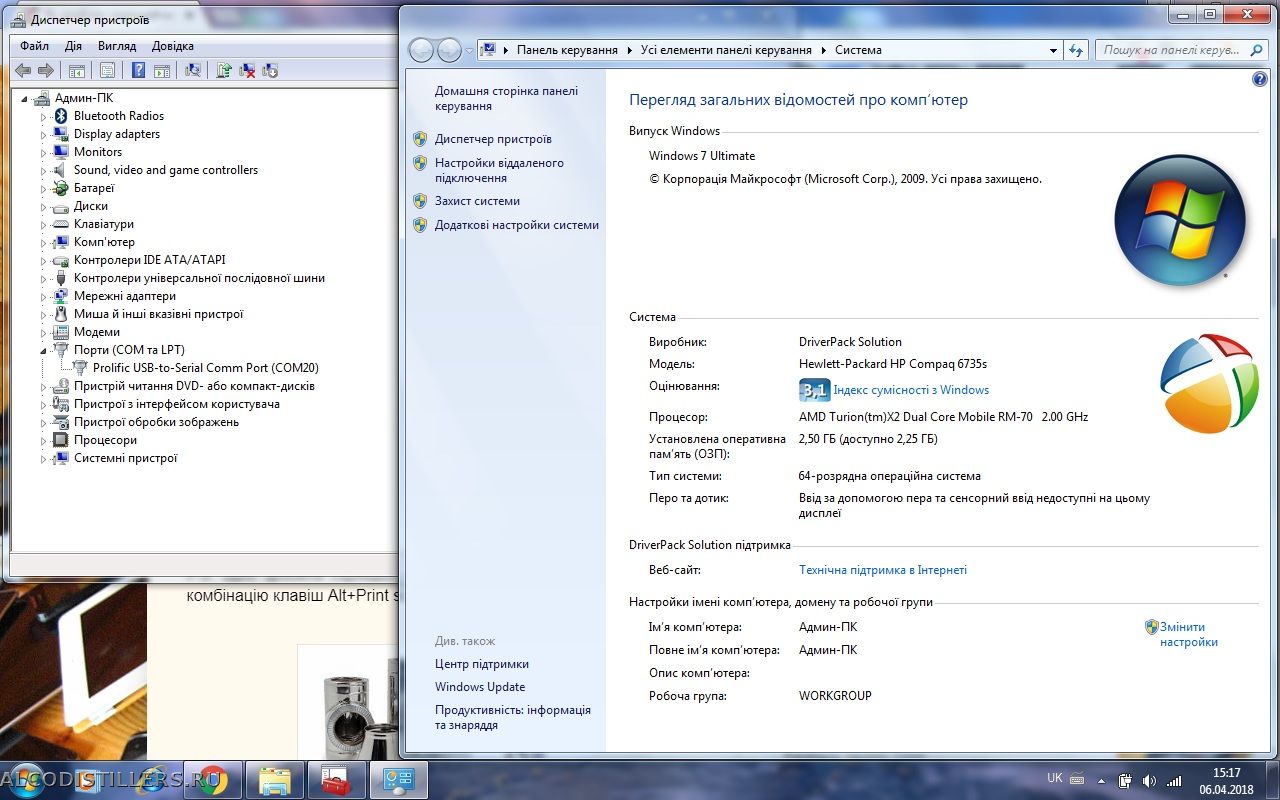

В диспетчере устройств порт СОМ20
В програмах предлагает только  от 0 до 15.

Если даже плохой контакт или плохой датчик температуры то PL2303 всеровно должен стать правда или нет?

  • PL2303-PL2303HX-USB-UART-TTL-4-P-4-pin-RS232.jpg
    size: 1.3Кб type: jpg
  • HTB1dQymoSYH8KJjSspdq6ARgVXac.jpg
    size: 101.01Кб type: jpg
  • HTB11rVtXSRRMKJjy0Flq6xFepXaB.jpg
    size: 61.69Кб type: jpg
  • проблема порта.gif
    size: 212.66Кб type: gif
Век живи, век учись.
медная колона shevchyk с наклонным дефлегматором

705 Ответ от Gerundey

  • Gerundey
  • Gerundey
  • Лентяй
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

shevchyk1979, в свойствах порта  попробовать заменить на типа сом10

Моя РК 38/1500 нержавейка + медь

706 Ответ от d.styler

  • d.styler
  • d.styler
  • Профессионал
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

shevchyk1979 ©:

Загрузка Windows версии: TMwin.zip

А как насчет One Wire Viewer попробовать сначала? Увидит ли она датчики?

707 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

shevchyk1979, в теме есть ссылка на работающий драйвер для PL, на сайте пролифика не бери.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

708 Ответ от shevchyk1979 (2018-04-06 17:00:01 отредактировано shevchyk1979)

  • shevchyk1979
  • Профессионал
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

Иван Можно ткнуть носом где драйвер.

Век живи, век учись.
медная колона shevchyk с наклонным дефлегматором

709 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

shevchyk1979,  последний раз в теме тыкаю, поиск никто не отменял вроде, точно так же ищу как и все Изготовление высокоточного USB 1-wire термометра за 20 минут

Тему надо читать полностью, все проблемы по несколько раз разобрали, промыли, уложили и собрали обратно.  Достаточно просто прочитать тему.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

710 Ответ от shevchyk1979

  • shevchyk1979
  • Профессионал
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

Не работает у меня ссылка https://cloud.mail.ru/public/6VRy/w2MQcL6Fp

Век живи, век учись.
медная колона shevchyk с наклонным дефлегматором

711 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

shevchyk1979, я не виноват, что ваши провайдеры рубят кучу сервисов, причем даже не совсем Российских.
В личку смотри.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

712 Ответ от MVV (2018-04-07 14:56:05 отредактировано MVV)

  • MVV
  • MVV
  • Винокур
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

shevchyk1979 ©:

Не работает у меня ссылка

Ссылка рабочая, но скорее не в этом дело.
Свисток в системе определился - дрова тут может и не причем.

Иван ©:

прочитай внимательно первое сообщение этой темы про драйвера Dallas для датчиков

Эти дрова стоят?
Как подключал - с резистором или нет?
One Wire Viewer датчик видит?

Gerundey ©:

в свойствах порта  попробовать заменить на типа сом10

Если точнее, то можно выставить от 0 до 256, но лучше первые 5 не занимать.

Схемотехника свистков на PL2303HX возможна 3 видов:
1. Tx и Rx с микросхемы могут просто быть выведены на контакты Tx и Rx.
2. Tx и Rx имеют подтяжку через светодиоды и резисторы на +3,3 или +5 вольт.
3. С Tx и Rx идут светодиоды на землю.

1 и 3 варианты - будь добр поставь 4,7 кОм, а во 2 - не надо.

713 Ответ от shevchyk1979 (2018-04-07 21:21:27 отредактировано shevchyk1979)

  • shevchyk1979
  • Профессионал
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

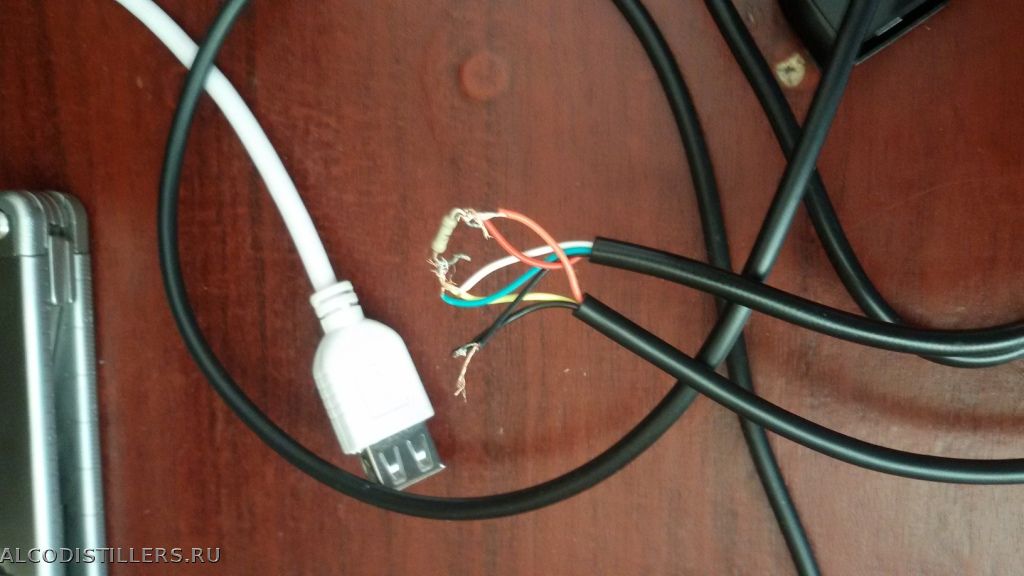

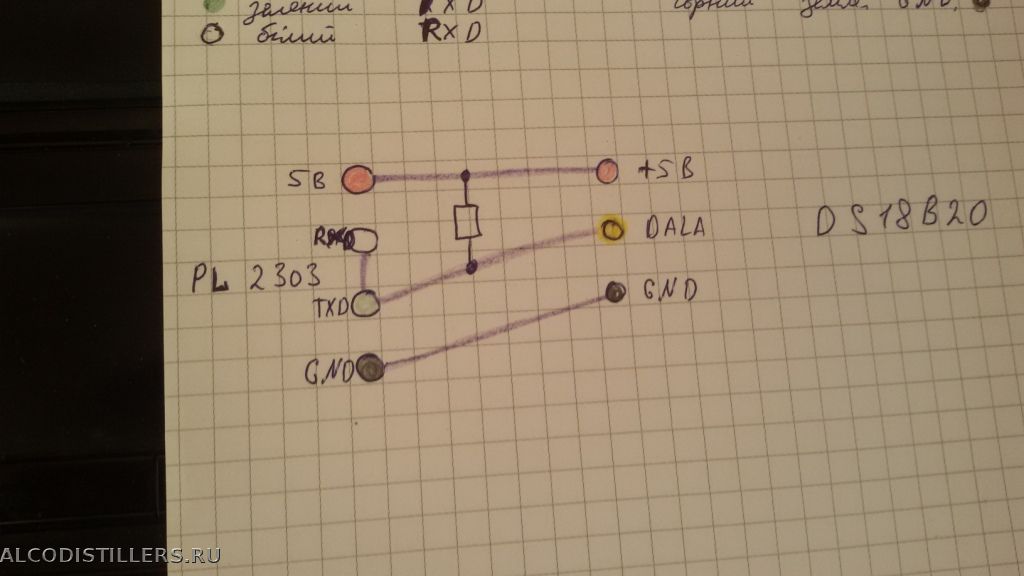

схема подключения

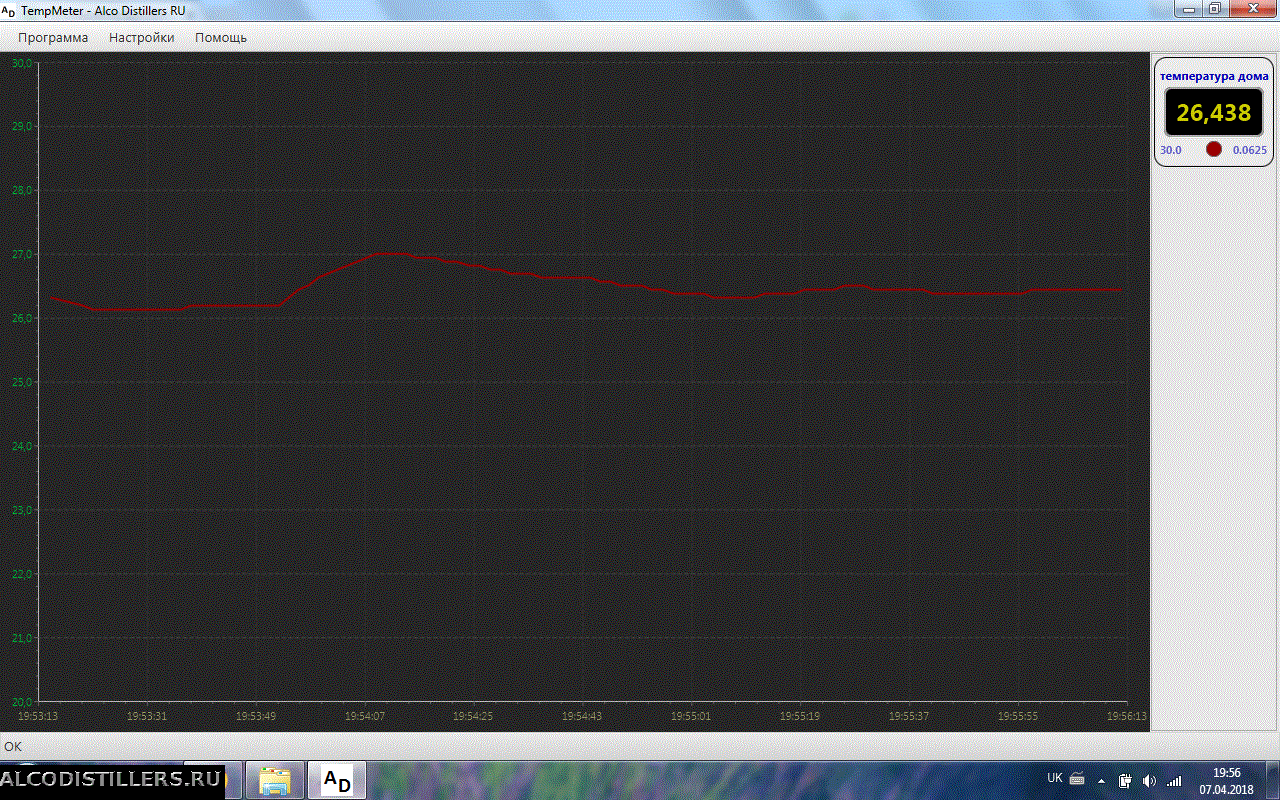

Заработало с одним датчиком ура.


  • 20180407_183107.jpg
    size: 217.42Кб type: jpg
  • 20180407_183148.jpg
    size: 206.8Кб type: jpg
  • 20180407_183256.jpg
    size: 160.22Кб type: jpg
  • 20180407_183337.jpg
    size: 200.41Кб type: jpg
  • роб терм.gif
    size: 314.62Кб type: gif
Век живи, век учись.
медная колона shevchyk с наклонным дефлегматором
KEE

714 Ответ от shevchyk1979

  • shevchyk1979
  • Профессионал
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

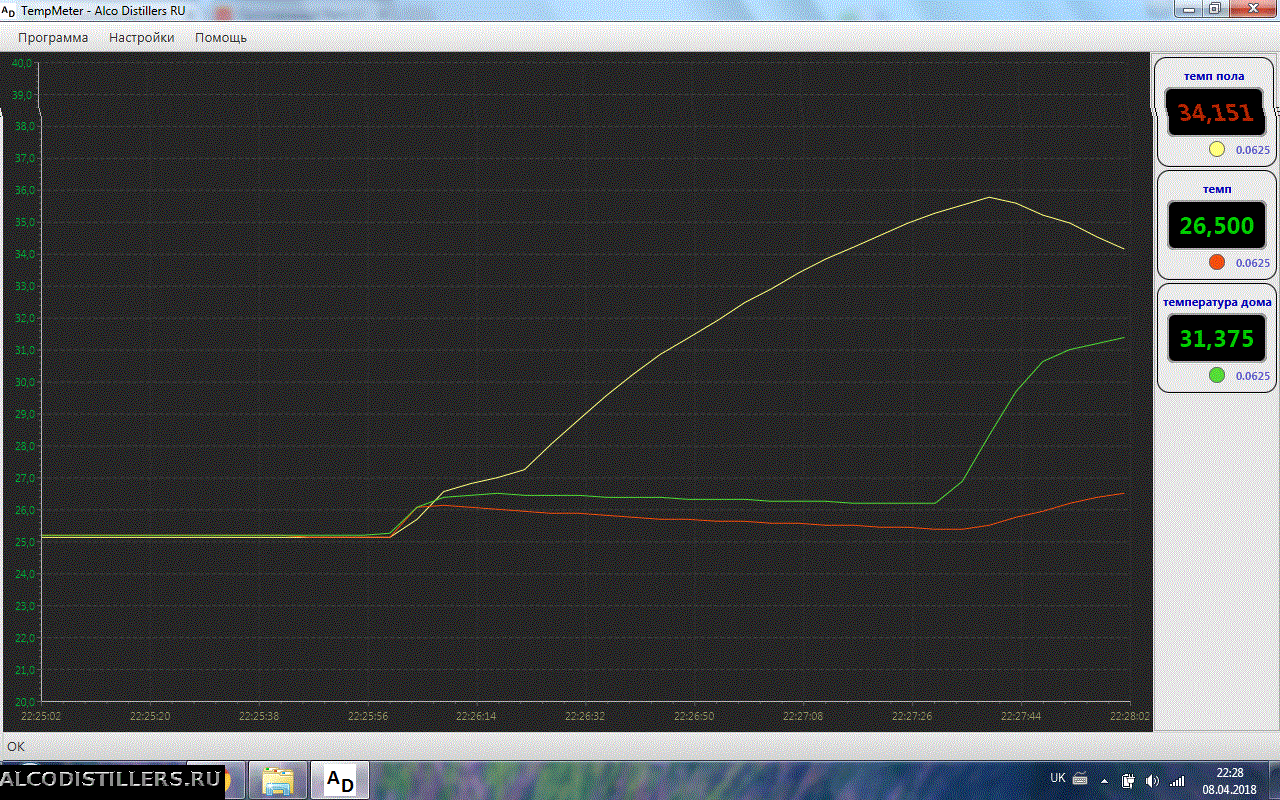

Заработал с тремя датчиками, я его победил.

Спасибо Ивану и всем участникам форума.

  • три датч.gif
    size: 325.18Кб type: gif
Век живи, век учись.
медная колона shevchyk с наклонным дефлегматором

715 Ответ от Gerundey

  • Gerundey
  • Gerundey
  • Лентяй
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

shevchyk1979 ©:

я его победил.

Так надо огласить решение!

Моя РК 38/1500 нержавейка + медь
shevchyk1979

716 Ответ от shevchyk1979 (2018-04-08 22:45:45 отредактировано shevchyk1979)

  • shevchyk1979
  • Профессионал
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

Короче сопротивление не ставил, скрутил пальцами паралельно три датчика и заработало.
Перед этим выставил СОМ5 вручную и все.

Меня сперва сбило с толку что у всех определялось как название PL2303, а у меня не такое

А потом заработало и я понял что просто производитель другой.

  • достіж.jpg
    size: 210.97Кб type: jpg
Век живи, век учись.
медная колона shevchyk с наклонным дефлегматором

717 Ответ от Konster (2018-04-11 11:22:08 отредактировано Konster)

  • Konster
  • Konster
  • Профессионал
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

драйвер USB свистка встал корректно СОМ11. датчики в гильзах по одному определяются. но программа минут через 5 виснет с любым датчиком. 2 датчика и более вместе не определяются. резистор на 4,7кОм  никак не влияет.
перепробовал разные USB порты. (естественно со сменой индекса порта).
чтобы исключить пайку и выгорание микросхемы от статики через паяльник - сделал скрутки и подключение датчиков  через колодку от питания FDD диска.
расположение (надписи на выводах)  свистка отличаются от картинки из заказа..
у меня 3.3v, 5v, TX,RX, GND.  (3,3 не использую). измерил тестером - вроде правильно ноги подключаю.

Подключено так  =
5v  - красный провод,
TX-RX вместе- желтый ,
GND - черный провод датчика.

повесил ферритовое кольцо  - не помогло.

  • USB-TTL-USB-TTL-STC-PL2303.jpg
    size: 62.3Кб type: jpg
никогда не опускай руки - пропустишь в бороду
с водкой все идет хорошо... кроме ног

718 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

Konster ©:

не помогло

Konster ©:

но программа минут через 5 виснет

Версия драйвера uart
Версия Ос
Версия Dallas дров
Какая программа?
Качество сборки и контактов

Потом можно продолжить изыскания.  Хотя, ведь как по магическому кругу, можно и тему прочитать.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

719 Ответ от Konster

  • Konster
  • Konster
  • Профессионал
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

Иван ©:

Версия драйвера uart

WIN 7 х 32
скорее всего проблема с драйвером UART. из центра обновлений система засосала 3.8.18.0 .  удалил, переустановил на 3.4.25.218.  потестирую заново.

MAXIM 1.0.0.1  OneWireViewer version 3.19.47

зависала ТМ. потому что датчики отваливались.

никогда не опускай руки - пропустишь в бороду
с водкой все идет хорошо... кроме ног

720 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

Konster, мда.. даже последнюю страницу этой темы лень прочитать.
