1 (2018-04-29 20:53:20 отредактировано shevchyk1979)

Тема: медная колона shevchyk с наклонным дефлегматором

Почитал как Бах делал колону, также с учётом советов нарисовал голову, покритикуйте пожалуйста.

тэн будет 3 кВт, куб 15 л.
Как лучше трубку для гильзы термодатчика: А, В, С (красным)?
И какое расстояние от края трубки возврата до края клампа?

  • мой проект.jpg
    size: 78.62Кб type: jpg

2

Re: медная колона shevchyk с наклонным дефлегматором

shevchyk1979 ©:

И какое расстояние от края трубки отбора до края клампа?

От трубки возврата наверное имеется ввиду? Без разницы.

shevchyk1979 ©:

Как лучше трубку для гильзы термодатчика: 1, 2, 3

Как удобнее, все варианты нормальные.

РК- 40х1800 нерж ( 120, 60)

3 (2018-04-29 19:41:20 отредактировано shevchyk1979)

Re: медная колона shevchyk с наклонным дефлегматором

Да Вы правы Александр С, я трубку не так обозвал.

shevchyk1979 ©:

Как лучше трубку для гильзы термодатчика: 1, 2, 3 (красным)?

Думал не будет ли брызг флегмы на датчик.

4

Re: медная колона shevchyk с наклонным дефлегматором

shevchyk1979 ©:

Думал не будет ли брызг флегмы на датчик.

Да нет, всё нормально. Любой вариант имеет право на существование.

РК- 40х1800 нерж ( 120, 60)

5 (2018-04-29 20:29:19 отредактировано shevchyk1979)

Re: медная колона shevchyk с наклонным дефлегматором

Понял спасибо.
Прямоточник (доохладитель) планирую:
- труба 8х1 мм длиной 350 мм
- рубашка 12х1 длиной 250 мм
- намотка на тонкую трубу  медной проволоки 1 мм спирально
- подвод воды: отрезки трубы 6х1 мм.

6

Re: медная колона shevchyk с наклонным дефлегматором

shevchyk1979 ©:

И какое расстояние от края трубки возврата до края клампа?

Рекомендуется хотябы 5см от трубки возврата до насадки. Если в царге  насадка будет до верха, то лучше сделать этот запас 5см от трубки до клампа.

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

7 (2018-04-30 06:24:27 отредактировано Donatello)

Re: медная колона shevchyk с наклонным дефлегматором

shevchyk1979 ©:

Как лучше трубку для гильзы термодатчика: 1, 2, 3 (красным)?

Вариант С  :D , потому что можно будет вставить термометр (если например барбекюшный) и еще, вариант (по)падания флегмы в этом случае минимальный.

shevchyk1979 ©:

И какое расстояние от края трубки возврата до края клампа?

С трубки будет вытекать флегма она должна попадать на насадку, расстояние не должно быть большим у меня это расстояние 20 мм. больше бессмысленно, ну если ты только не будешь над трубкой мочалку нержовую еще заталкивать.

Хорошо хоть коровы не летают..

8

Re: медная колона shevchyk с наклонным дефлегматором

В первом сообщении вопрос поправил

Donatello ©:

shevchyk1979 пишет:

    Как лучше трубку для гильзы термодатчика: 1, 2, 3 (красным)?

Вариант С  :D , потому что можно будет вставить термометр (если например барбекюшный) и еще, вариант падания флегмы в этом случае минимальный.

9

Re: медная колона shevchyk с наклонным дефлегматором

shevchyk1979 ©:

Как лучше трубку для гильзы термодатчика: А, В, С (красным)?

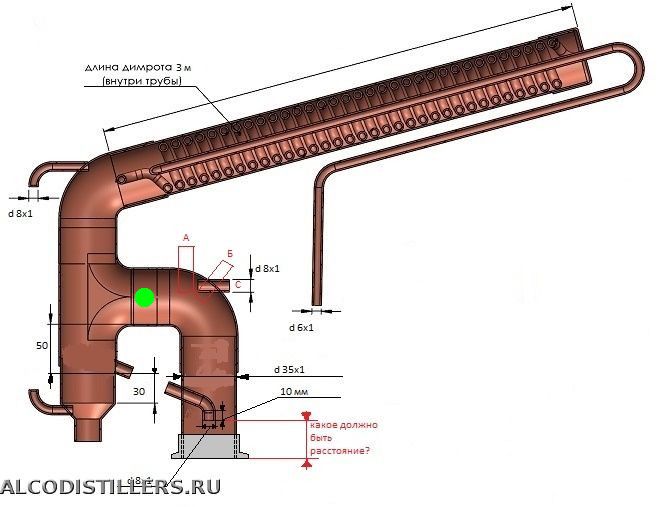

С - практично, В - технологично, А - могут быть проблемы из-за труднозапихуемости датчика (верхняя труба)
можно сбоку сделать (см. картинку ниже - зеленый кружок)

И какое расстояние от края трубки возврата до края клампа?

Чем меньше, тем лучше.
Расстояние до насадки лучше регулировать набивкой царги.

  • 1234.jpg
    size: 58.36Кб type: jpg
РК 35х1600

10

Re: медная колона shevchyk с наклонным дефлегматором

shevchyk1979 ©:

Как лучше трубку для гильзы термодатчика: А, В, С (красным)?

поддерживаю:

Donatello ©:

потому что можно будет вставить термометр

и

kvic ©:

С - практично, В - технологично, А - могут быть проблемы из-за труднозапихуемости датчика

shevchyk1979 ©:

И какое расстояние от края трубки возврата до края клампа?

Здесь правильнее поставить вопрос так - какое расстояние должно быть от трубки возврата к насадке?
Рекомендую, со своего опыта, не менее 5 см. Так, как говорит Александр alex5sh:

alex5sh ©:

Рекомендуется хотябы 5см от трубки возврата до насадки. Если в царге  насадка будет до верха, то лучше сделать этот запас 5см от трубки до клампа.

А трубка к клампу - как технически легче. А:

kvic ©:

Расстояние до насадки лучше регулировать набивкой царги.

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

11

Re: медная колона shevchyk с наклонным дефлегматором

Alex bcn ©:

А трубка к клампу - как технически легче. А:

У меня реализовано именно по варианту С, технологичность обеспечил тем, что угол сделал сам. Распустил трубу под углом 45 градусов и спаял твердым припоем CuP (дешевые и медь паяют на ура, правда нужна горелка газовая, но если все медь она и так нужна), тогда появляется ровная грань, а не скругленная как на этих готовых уголках и трубочка вариться удобно и технологично, плюс ее можно будет приварить ближе к верхней грани, что при протекание флегмы через горизонтальный паропровод, обеспечит менее вероятный контакт термометра с флегмой.
А если расположение А то термометр можно будет запихать только цифровой, или придется "башку" дефлегматора поворачивать.

Хорошо хоть коровы не летают..

12

Re: медная колона shevchyk с наклонным дефлегматором

Donatello, речь идёт про расстояние от трубки возврата до клампа. Буква А, две точки и цитата - это одно предложе.
Про гильзу я сказал выше.

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

13

Re: медная колона shevchyk с наклонным дефлегматором

shevchyk1979 ©:

тэн будет 3 кВт, куб 15 л.

есть ли смысл!? ....Купить мерседес и ездить 60 км/ч.

Справедливость проявляется в воздаянии каждому по его заслугам.
                                                                                                            Цицерон

14

Re: медная колона shevchyk с наклонным дефлегматором

Толян, есть, конечно.  *YES*
1. Разгон...
2. Отобрал тело, врубил на полную... - промыл колонну...
3. Запас карман не тянет.  :)

15

Re: медная колона shevchyk с наклонным дефлегматором

IGAN ©:

Запас карман не тянет

ну если только так.

Справедливость проявляется в воздаянии каждому по его заслугам.
                                                                                                            Цицерон

16

Re: медная колона shevchyk с наклонным дефлегматором

Куб один и на дистиляцию и на ректификацию, потому и тэн 3 кВт.

17

Re: медная колона shevchyk с наклонным дефлегматором

shevchyk1979, так и 2 кв
За глаза.

РК- 40х1800 нерж ( 120, 60)

18

Re: медная колона shevchyk с наклонным дефлегматором

Толян, 15 литров только на ректификацию. Для дистилляции маловато будет. 3 кВт нормально, разгон быстро пойдет.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

19

Re: медная колона shevchyk с наклонным дефлегматором

al, если только для разгона, тогда да. При дистилляции  тэном 2,5 кВт, на 22 трубе у меня приходится уменьшать мощность РМкой, иначе захлебывается.

Справедливость проявляется в воздаянии каждому по его заслугам.
                                                                                                            Цицерон

20 (2018-04-30 21:44:37 отредактировано ILF)

Re: медная колона shevchyk с наклонным дефлегматором

Толян ©:

При дистилляции  тэном 2,5 кВт, на 22 трубе у меня приходится уменьшать мощность РМкой, иначе захлебывается.

так это как раз то нормально, ведь запас же есть .

shevchyk1979 ©:

Куб один и на дистиляцию и на ректификацию, потому и тэн 3 кВт.

тут основной вопрос в удельной мощности на сантиметр квадратный этого ТЭНа, как бы не получилось так что пригорать жижа будет при дистиляции. А так запас не помешает! Но в этом тоже положительный момент есть - учитывая что изначально ТЭН рассчитан на выделение 3-х кВт, то при снижении подачи напряжения питания каким нибудь регулятором, получишь уменьшение выделяемой мощности на единицу площади ТЭНа по сравнению с 2,5 кВт например, а это положительно для густоватых жиж при дистиляции.

С уважением, Фёдор.

21

Re: медная колона shevchyk с наклонным дефлегматором

Начало работы по сборке головы:
1. выгнул уголок, сравнение с невыгнутым

2. соединил всё вместе

3. намотал холодильник

4. то что получилось

5. процес работы


Вопрос: очень туго входит холодильник в трубу, мотал на 22 мм трубе водопроводной 6 мм мягкой, ничем не засыпал;
усилие для постановки в трубу ощутимое, это нормально или переделывать?

  • 20180430_165720.jpg
    size: 244.06Кб type: jpg
  • 20180430_183449.jpg
    size: 279.42Кб type: jpg
  • 20180430_202722.jpg
    size: 247.83Кб type: jpg
  • 20180430_215811.jpg
    size: 269.43Кб type: jpg
  • 20180430_165618.jpg
    size: 231.92Кб type: jpg
  • 20180430_165633.jpg
    size: 293.72Кб type: jpg

22

Re: медная колона shevchyk с наклонным дефлегматором

shevchyk1979 ©:

усилие для постановки в трубу ощутимое, это нормально или переделывать

Не страшно, не критично. Работать будет.  *THUMBSUP*

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

23

Re: медная колона shevchyk с наклонным дефлегматором

А холодильник вытаскивать не надо периодически для промывки, или запаял заглушку и забыл?
Может придется утеплять и саму трубу с димротом, так как там вся трубка 6 мм в контакте с корпусом?

24 (2018-05-01 00:06:53 отредактировано Alex bcn)

Re: медная колона shevchyk с наклонным дефлегматором

shevchyk1979 ©:

мотал на 22 мм трубе водопроводной 6 мм мягкой, ничем не засыпал;
усилие для постановки в трубу ощутимое, это нормально или переделывать?


Так же делал. Работает стабильно. (Согласен с Фортуна)

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

25

Re: медная колона shevchyk с наклонным дефлегматором

shevchyk1979, Задача дефлегматора рк сконденсировать весь пар.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!
