1 (2014-11-15 19:18:50 отредактировано Дмитрий Васильев)

Тема: Стабильная РК

куда девать головы и хвосты от бк? ответ есть - рк

Стабильная ректификационная колонна

http://cs618321.[img]https://alcodistillers.ru/images/delete.png[/img/v618321085/1dbe6/vwKW6Oxoq5k.jpg

http://cs618321.[img]https://alcodistillers.ru/images/delete.png[/img/v618321085/1dbef/ZeZt6rfkHCY.jpg

http://cs617130.[img]https://alcodistillers.ru/images/delete.png[/img/v617130085/ef77/4sd-JDMgbJ8.jpg

http://cs617130.[img]https://alcodistillers.ru/images/delete.png[/img/v617130085/ef59/0QhHJjqoKeM.jpg

http://cs617130.[img]https://alcodistillers.ru/images/delete.png[/img/v617130085/ef16/dQ1JmQQsH_A.jpg

http://cs617130.[img]https://alcodistillers.ru/images/delete.png[/img/v617130085/ef2a/PgBkP76La6I.jpg

http://cs617130.[img]https://alcodistillers.ru/images/delete.png[/img/v617130085/f17d/bkoiqgr0NYs.jpg
пока не тестировал, колонна готова на 80 %
Добавлено: 2014-12-04 23:31:57

Начал крутить насадку для рк, провод ф1.5 мм, мотаю на шпильку 6 мм
http://cs14109.[img]https://alcodistillers.ru/images/delete.png[/img/c621128/v621128085/21e0/8XvA0uhmnwk.jpg
http://cs14109.[img]https://alcodistillers.ru/images/delete.png[/img/c621128/v621128085/21ea/ad24UTfAZxA.jpg

Добавлено: 2015-01-10 18:47:13

Собвстенно) вчера первый раз запускал РК)))и запустил))).
Первый промывочный перегон был на головотелохвостах,оставшихся от бк и сухопарников(через это я тоже прошел).
Результат таков https://pp.[img]https://alcodistillers.ru/images/delete.png[/img/c621620/v621620085/9b25/p-82G7D41ug.jpg
Субьективные ощущения - спирт как спирт
отбор проходил при 77,0 градусах, при 724 мм рт ст.Т была стабильна за весь погон.когда пошли хвосты, т стала резко подниматься, в этот момент опробовал автоматику, лампочка зажглась как и предполагалось(клапана пока нет, вместо него -лампа накаливания)https://pp.[img]https://alcodistillers.ru/images/delete.png[/img/c621620/v621620085/9b2e/LsacM6sdw3Y.jpg
В целях ознакомления довел колонну до захлеба, гидравлический уровень это отлично показал,
https://pp.[img]https://alcodistillers.ru/images/delete.png[/img/c621620/v621620085/9b1c/wT9PMT83hew.jpg
В целом я доволен, колонна показала свою живучесть
продолжение следует..

2

Re: Стабильная РК

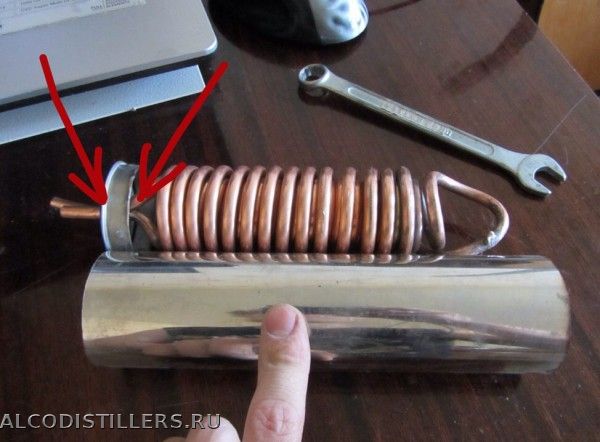

Подскажите, каким образом паялась/варилась медь с нерж. в этом месте?

И еще. Где берется медная проволока для намотки насадки?

  • 604711e16f80b44cbdde8425005ccefc.jpg
    size: 56.91Кб type: jpg

3

Re: Стабильная РК

Медь в этом месте паяна пос 90 (припой оловяно-свинцовый , с содержанием свинца 10 %-не рекомендуется к использованию). Идеально  паять оловом 99.9
Можно варить аргоном, но предупреждаю, что при сварке , толщина нержи минимум 1.5 мм, а медь 2 мм, иначе все расплавиться

4

Re: Стабильная РК

Я бы в таком случае наружную сторону на резьбу посадил и на силикон...и нехай.. всеравно там дырень отмосферная и всеравно туда ничего не вылетит, лишь бы крепко было.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Персональные приватные консультации возможны только в случае пожертвования на развитие проекта. Все бесплатные консультации только в публичных темах.

5

Re: Стабильная РК

Dmitriy.Vasilev пишет:

Медь в этом месте паяна пос 90...

Спасибо! Все понятно ;)

Иван пишет:

Я бы в таком случае наружную сторону на резьбу посадил и на силикон...и нехай.. всеравно там дырень отмосферная и всеравно туда ничего не вылетит, лишь бы крепко было.

Еще больше стало понятней!
Пайка\сварка не особо нужна, главное - надежно зафиксировать димрот. Спасибо!

6

Re: Стабильная РК

a.Vova пишет:

Пайка\сварка не особо нужна, главное - надежно зафиксировать димрот. Спасибо!

Это только в конкретном конструктивном случае, тут верхняя точка дефлегматора...  Если деф будет например горизонтальный, лучше уже паять... мало ли :)

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Персональные приватные консультации возможны только в случае пожертвования на развитие проекта. Все бесплатные консультации только в публичных темах.

7 (2015-01-10 23:35:02 отредактировано Дмитрий Васильев)

Re: Стабильная РК

a.Vova пишет:

И еще. Где берется медная проволока для намотки насадки?

медный кабель сечением 2 мм, в данном случае.например ПВС. можно использовать и с меньшим сечением.
Как сделать насадку?
Разделываем кабель, режем ~ 5 метров отрезками,затем берем шпильку ф6 мм и вставляем ее в шуруповерт,затем один конец проволоки привязываем к батарее, а второй конец вставляем в патрон, и неспеша наматываем по резьбе  проволоку на шпильку.В итоге 5 метров проволоки превращаются в 20 см медной пружины.Чтоб снять пружину со шпильки, достаем шпильку из паторона, и вставляем в патрон другим концом, придерживая пружину включаем шурик, чтоб пружина скуручивалась по резьбе.Дале режем  эту пружину по 2-3 (или как вам угодно) витка

8 (2015-01-11 00:03:36 отредактировано Ivanov & Co)

Re: Стабильная РК

Dmitriy.Vasilev пишет:
a.Vova пишет:

И еще. Где берется медная проволока для намотки насадки?

медный кабель сечением 2 мм, в данном случае.например ПВС. можно использовать и с меньшим сечением.
Как сделать насадку?
Разделываем кабель, режем ~ 5 метров отрезками,затем берем шпильку ф6 мм и вставляем ее в шуруповерт,затем один конец проволоки привязываем к батарее, а второй конец вставляем в патрон, и неспеша наматываем по резьбе  проволоку на шпильку.В итоге 5 метров проволоки превращаются в 20 см медной пружины.Чтоб снять пружину со шпильки, достаем шпильку из паторона, и вставляем в патрон другим концом, придерживая пружину включаем шурик, чтоб пружина скуручивалась по резьбе.Дале режем  эту пружину по 2-3 (или как вам угодно) витка

Дмитрий привет!Поясни пожалуйста, где взять такой ПВС?По определению ПВС- МНОГОЖИЛЬНЫЙ, гибкий  кабель.сечение одной жилы   0,1-0,3мм max,вернее я больше не встречал,может при монтаже вышек используется?

9

Re: Стабильная РК

ошибся  наверно , но все поняли, что одножильный  ВВГ 2х2.5, 2х1.5.

10

Re: Стабильная РК

Скорее всего я ошибся с пвс,В общем обычный силовой 3х жильный кабель. Используется для подключения силовых приборов, типа лампочек, бытовых розеток и пр.Спрашивайте у электриков, они вам помогут
https://pp.[img]https://alcodistillers.ru/images/delete.png[/img/c621621/v621621085/90c7/pvh7RIKcjh4.jpg

11

Re: Стабильная РК

Dmitriy.Vasilev пишет:

силовых приборов, типа лампочек, бытовых розеток и пр.

Это что ж за лампочка должна быть, чтобы её кабелем 2 квадрата подключать?! Киловатт 5? :)
Извините за флуд.

Винокурня Аркадия
---
До седин я у жизни хожу в подмастерьях,
Все еще не зачислен в разряд мастеров... (c)

12

Re: Стабильная РК

Аркадий Литвиненко пишет:
Dmitriy.Vasilev пишет:

силовых приборов, типа лампочек, бытовых розеток и пр.

Это что ж за лампочка должна быть, чтобы её кабелем 2 квадрата подключать?! Киловатт 5? :)
Извините за флуд.

Я просто пример пртвел такой) мы на этот кабель светильники подключали в большем кол-ве

13 (2015-01-11 11:26:47 отредактировано a.Vova)

Re: Стабильная РК

Dmitriy.Vasilev пишет:
a.Vova пишет:

И еще. Где берется медная проволока для намотки насадки?

медный кабель сечением 2 мм, можно использовать и с меньшим сечением.

Геннадий пишет:

ВВГ 2х2.5, 2х1.5.

Т.е., в любом случае потрошить... (((
Думал, есть готовый вариант. Бери и крути

У меня после замены проводки в доме, есть отрезки нюма разного сечения и еще какие-то одножильные. Если накрутить разносортицы, будет влиять на теплообмен?

14

Re: Стабильная РК

a.Vova пишет:

Т.е., в любом случае потрошить... (((
Думал, есть готовый вариант. Бери и крути

У меня после замены проводки в доме, есть отрезки нюма разного сечения и еще какие-то одножильные. Если накрутить разносортицы, будет влиять на теплообмен?

Если делали проводку то наверника это 2.5 и 1.5 сечение, разницы не будет мотайте.
Можете мочалки купить есть медные.

15

Re: Стабильная РК

Вообще вариантов очень много, надо исходить из того что проще достать, допустим на рк у меня обычная мачалка нержа,+медная насадка 10 см высотой в самом низу колонны

16

Re: Стабильная РК

Геннадий пишет:

Можете мочалки купить есть медные.

Да, про мочалки читал ранее.
Из нержи берем для кухни постоянно, а медных пока не встречал. После того как узнал о  их существовании, ищу их глазами постоянно, в подходящих маркетах.

Еще вопрос.
Читал в аннотации к керамической насадке, что требуется замена после шести раз использования. Читал на ибее. Для меня это, мягко говоря, шок... Допускаю маркетинговый ход, пусть люди покупают. А как долго прослужит насадка из намотанной проволоки?

17

Re: Стабильная РК

a.Vova пишет:

Читал в аннотации к керамической насадке, что требуется замена после шести раз использования. Читал на ибее. Для меня это, мягко говоря, шок... Допускаю маркетинговый ход, пусть люди покупают. А как долго прослужит насадка из намотанной проволоки?

Про керамику какой-то бред пишут, ей вообще ничего не будет если это керамика.  А из проволоки как повезет, зависит от качества, может и десять раз ее в труху превратит, может и 100..  Я вот мочало толстое купил, полгода и еще даже намека на разрушение, гнал уже много раз на нем... только неприглядное стало внешне.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Персональные приватные консультации возможны только в случае пожертвования на развитие проекта. Все бесплатные консультации только в публичных темах.

18

Re: Стабильная РК

a.Vova пишет:
Геннадий пишет:

Можете мочалки купить есть медные.

Да, про мочалки читал ранее.
Из нержи берем для кухни постоянно, а медных пока не встречал. После того как узнал о  их существовании, ищу их глазами постоянно, в подходящих маркетах.

Еще вопрос.
Читал в аннотации к керамической насадке, что требуется замена после шести раз использования. Читал на ибее. Для меня это, мягко говоря, шок... Допускаю маркетинговый ход, пусть люди покупают. А как долго прослужит насадка из намотанной проволоки?

Мочалка из нержи служит исключительно как контактный элемент и только.Это значит срок службы такой насадки не ограничен.

19

Re: Стабильная РК

Dmitriy.Vasilev пишет:
a.Vova пишет:

как долго прослужит насадка из намотанной проволоки?

срок службы такой насадки не ограничен.

Да, все логично..!
Почему-то вопрос о сроке службе колонны из меди у меня не возник... Тупанул.

20

Re: Стабильная РК

Продолжаю неспеша модернизировать РК.Для удобства подключения датчиков к термоконтроллеру(подключаются они по очередно) внедрил разьемы RJ-45 (разьемы через который интернет подключается).А так же порылся в программе контроллера,и настроил надпись в трее под свои нужды (клапан включен;клапан выключен)
https://pp.[img]https://alcodistillers.ru/images/delete.png[/img/c624418/v624418085/16c5e/axoMO3-Y3SE.jpg
https://pp.[img]https://alcodistillers.ru/images/delete.png[/img/c624418/v624418085/16c68/dBLo7d6uwF8.jpg
https://pp.[img]https://alcodistillers.ru/images/delete.png[/img/c624418/v624418085/16c72/JFonfnMO5oc.jpg
https://pp.[img]https://alcodistillers.ru/images/delete.png[/img/c624418/v624418085/16c7b/JKte7hK9Wro.jpg
https://pp.[img]https://alcodistillers.ru/images/delete.png[/img/c624418/v624418085/16c83/ZOrKCRduS-0.jpg

21

Re: Стабильная РК

Здравствуйте, коллеги.

Дмитрий, подскажите пожалуйста, по поводу конструкции Вашего дефлегматора (димрота). На фото видно, что дефлегматор сделан, как спираль на спирали.
Почему такая конструкция? Для экономии места по высоте?
И в какую спираль подается вода, во внутренюю или внешнюю?
Критично здесь или нет?

И еще вопрос, для общего развития:
Возможен ли такой дефлегматор для БК? Ведь, по идее, охлаждение должно подаваться в противоток пару, т.е. самая холодная точка дефлегматора - вверху, а горячая - внизу.  А если использовать в БК, такой как у Вас, то как будет работать?

22 (2015-01-20 13:23:38 отредактировано Дмитрий Васильев)

Re: Стабильная РК

Добрый день,такая конструкция обусловлена экономией высоты.В РК нет разницы куда подавать воду,т.к. димрот в данном случае конденсирует весь пар.Такой деф возможно установить в бк, но придётся спирали соединять парралельно,а не последовательно.если сделать димрот как в моей рк, то на бк скорее всего разделяющая способность снизиться,и возможно ещё будет труднее привести в равновесие.но это все в теории.на практике не проверял))

23

Re: Стабильная РК

Здравия всем! Дмитрий привет, сижу и думаю что-то ни кто не хочет опровергнуть твое высказывание по поводу направления воды в димроте, на верное это буду я  и покажусь дураком, ну да ладно. Еще не давно на форуме был целый диспут по подаче воды в димрот и именно установленный в РК, доходило чуть ли не до рукопашной :) все высказывались на сей счет, расставили приоритеты окончательно и вдруг заявление, как снег на голову что без разницы где вход, а где выход. Я возможно чего-то пропустил, не суди строго и спрашиваю  я без подкола, где все таки собака порылась. Про разделяющею способность, тоже не совсем понял, в чем фишка, почему меньше?

24

Re: Стабильная РК

так у неги в середине то же спираль идет, вот и получается если он подает на центральную там тоже спираль и получается вода идет и проходит по спирали до конца и обратно по спирали. и наоборот если мы подадим на внешнюю обмотку там то же спираль, присмотритесь. Так что замкнутый круг =)

25

Re: Стабильная РК

Dmitriy.Vasilev пишет:

Добрый день,такая конструкция обусловлена экономией высоты.В РК нет разницы куда подавать воду,т.к. димрот в данном случае конденсирует весь пар.Такой деф возможно установить в бк, но придётся спирали соединять парралельно,а не последовательно.если сделать димрот как в моей рк, то на бк скорее всего разделяющая способность снизиться,и возможно ещё будет труднее привести в равновесие.но это все в теории.на практике не проверял))

Надобы подключить  чтоб по спирали внешней намотки вниз пошло, в противоток..  чтоб флегму сильно не переохлаждать.
