Тема: Стаб колонна нерж 45 труба

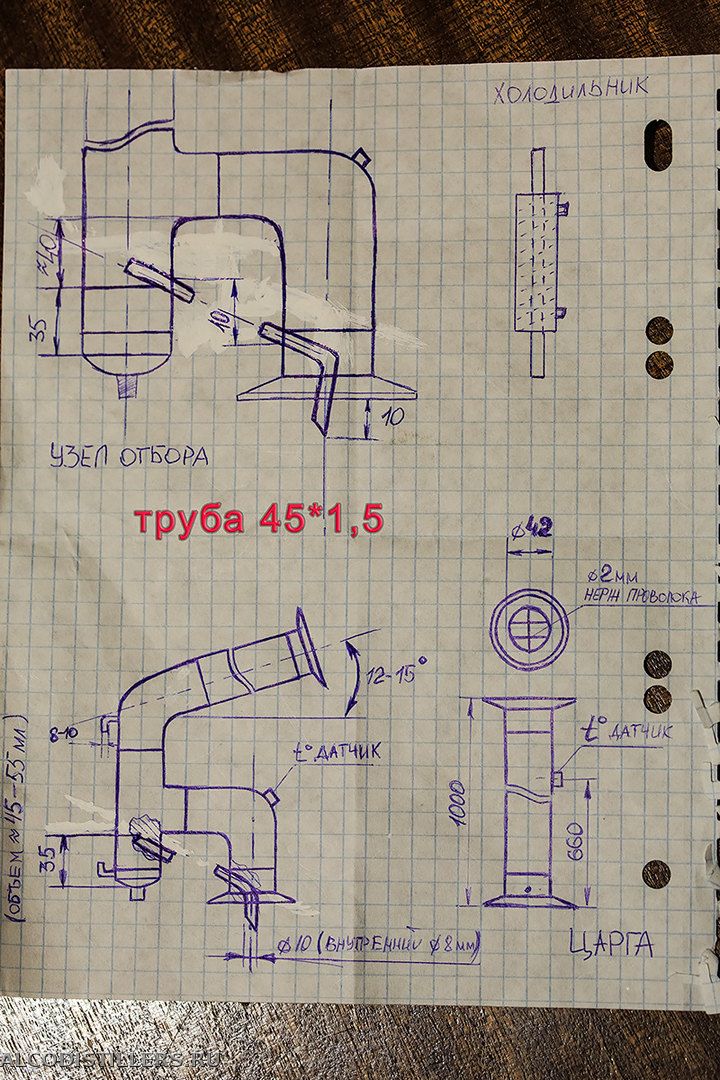

Наконец то созрел я до постройки колонны. прошу поправить косяки на чертеже, пока варить не начал. исходные данные:
- труба нерж 45*1,5
- мощность 1 аристон на 3 кВт
- дэф ещё не считал, поэтому не нарисован. он будет из меди.
- предупреждая вопрос "зачем торчит трубка слива в царгу"- сделан диопрт 17 см высотой, трубка выходит так, чтоб её кончик было видно в диоптре. 10 мм неправильно, поправил на 45.
- холодильник примерно 800 мм длиной, труба будет какую найду. нерж. в рубашке завихритель.
- все соединения на клампах и на воде на быстросъемах.
- по электронике ничего не сделано, читаю темы. наверное покупать буду, т.к. полный ноль в этом. можете предложить, кто знает где готовые на ардуино не сильно дорого.

  • VAK_7274.jpg
    size: 210.97Кб type: jpg
  • колонна.jpg
    size: 294.14Кб type: jpg

2

Re: Стаб колонна нерж 45 труба

Aleksandr.Vakidzashi, какой смысл в наклонном дефе при диаметре трубу 45 (42) мм?

Aleksandr.Vakidzashi пишет:

сделан диопрт 17 см высотой

Зачем такой высокий?

Aleksandr.Vakidzashi пишет:

холодильник примерно 800 мм длиной,

Зачем такой большой?Это доохладитель , достаточно будет и 10 см.
И еще, при диаметре царги 42 мм внутренний и высоте 1 метр спирта не получить.
Слишком мало ТТ для нормального разделения.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

3 (2018-05-29 22:55:11 отредактировано )

Re: Стаб колонна нерж 45 труба

Aleksandr.Vakidzashi,
1 Возврат не высоко стоит?  Посчитай объем до верха среза трубки внутри https://alcodistillers.ru/caclseparator.html

Aleksandr.Vakidzashi пишет:

труба нерж 45*1,5

42 значит...

al пишет:

42 мм внутренний и высоте 1 метр спирта не получить.

Можно, только мелено, но я бы минимум полметра наверное накинул по высоте, а на нержавейке это копейки в сравнение с медью.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Персональные приватные консультации возможны только в случае пожертвования на развитие проекта. Все бесплатные консультации только в публичных темах.

4 (2018-05-29 23:09:58 отредактировано )

Re: Стаб колонна нерж 45 труба

al пишет:

Это доохладитель , достаточно будет и 10 см.

ок, принял. сделаю 300, чтоб не думалось. нержа хуже меди охлаждает.

Иван пишет:

1 Возврат не высоко стоит?

до среза трубки опытным путем получено около 50 мл жидкости.

Иван пишет:

Можно, только мелено, но я бы минимум полметра наверное накинул по высоте,

это первая царга, как построю колонну, уже по потолку в квартире сделаю вторую царгу в упор к потолку. пока по расчету она будет 450-480 мм. больше не выжать. если только бак делать еще ниже, но, боюсь, брызгоунос уже будет.

al пишет:

какой смысл в наклонном дефе

потолки натяжные, сильно низко.

al пишет:

сделан диопрт 17 см высотой

Зачем такой высокий?

какое стекло китайцы прислали, из такого и делали. немного сложновато на такой диаметр найти комплектующие в наличии.

5

Re: Стаб колонна нерж 45 труба

Aleksandr.Vakidzashi пишет:

50 мл жидкости.

Тогда нормально.  Если полметра накинешь - проще будет чистый тягать, а на метре ароматику. Если нужно быстрей и чисто, то в высоту надо расти.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они. Персональные приватные консультации возможны только в случае пожертвования на развитие проекта. Все бесплатные консультации только в публичных темах.

6 (2018-05-29 23:38:17 отредактировано Aleksandr.Vakidzashi)

Re: Стаб колонна нерж 45 труба

внес поправку в свой чертежик- уменьшил объем до 45 мл. мне пока колонна для бурбона нужна. спирт зимой буду неспешно осваивать, как сырья накоплю. а вот с высотой проблема- потолок в ванной( а гоню именно там) всего 2.12. Куб 45 см, колонна примерно 140, плюс-минус. и остаток то всего ничего остается.

  • диоптр.jpg
    size: 292.22Кб type: jpg

7 (2018-05-30 00:07:47 отредактировано al)

Re: Стаб колонна нерж 45 труба

Aleksandr.Vakidzashi пишет:

потолки натяжные, сильно низко.

При трубе 42 мм легко ставится вертикальный двухрядный димрот. По высоте практически тоже, а по физике намного правильнее.
Aleksandr.Vakidzashi,
неправильно нарисовано соотношение в стакане отбора.
Делите стакан примерно поровну. Возврат начинается по нижнему уровню среза трубки.

И еще. Чтобы понять колонну сначала нужно получить спирт или близко к спирту из сахарного сырья.
А потом уже учиться делать бурбон, бурбон сложнее в разы. Нормально сразу не получится.

  • D3muYqa1dTRA7rLM6skK.jpg
    size: 17.98Кб type: jpg
Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

8 (2018-05-30 01:13:17 отредактировано )

Re: Стаб колонна нерж 45 труба

al пишет:

Делите стакан примерно поровну. Возврат начинается по нижнему уровню среза трубки.

на рисунке не выдержано соотношение- размеры правил уже после измерения объема опытным путем.объем сепаратора будет примерно 40 мл. демпфер будет больше. общий объем около 100 мл.

al пишет:

близко к спирту из сахарного сырья.


сырец для тренировки на остатках зерна с сахаром уже запасен. и чисто зерновой сырец тоже, литров 60. и дубовая бочка водой залита. до этого работал на прохфессорской тарельчатой колонне.

в общем на пуско-наладку сахарного потренироваться наверное хватит. а там глядишь и перееду в другую комнату гнать, там можно будет царгу нарастить до 1450, благо в трубе недостатка нет, хоть 5 метров делай. если больше явных косяков нет по рисунку, осталось разобраться с электрикой и дэфом. попробую навить двухрядный, если у меня толку хватит. трубка мягкая для него досталась.

9

Re: Стаб колонна нерж 45 труба

Aleksandr.Vakidzashi пишет:

если только бак делать еще ниже, но, боюсь, брызгоунос уже будет.

Какой брызгоунос на колонне, это же не брага.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

10

Re: Стаб колонна нерж 45 труба

один куб и на первую и на вторую перегонку.

11

Re: Стаб колонна нерж 45 труба

Aleksandr.Vakidzashi пишет:

на рисунке не выдержано соотношение- размеры правил уже после измерения объема опытным путем.

Я не про соотношения на рисунке, нарисована неправильно уровень начала возврата.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

12

Re: Стаб колонна нерж 45 труба

понял про что. исправил на своем чертеже, спасибо. завтра начнем варить.

13

Re: Стаб колонна нерж 45 труба

Aleksandr.Vakidzashi, не, ты лучше покажи нам, перед тем как варить. Может еще чего найдем.

Homo est mundi pars

14

Re: Стаб колонна нерж 45 труба

Aleksandr.Vakidzashi пишет:

исправил на своем чертеже

Эту трубку вообще не нужно в стакан засовывать.
Заподлицо со стенкой трубы нормально будет!

15 (2018-05-30 20:46:35 отредактировано )

Re: Стаб колонна нерж 45 труба

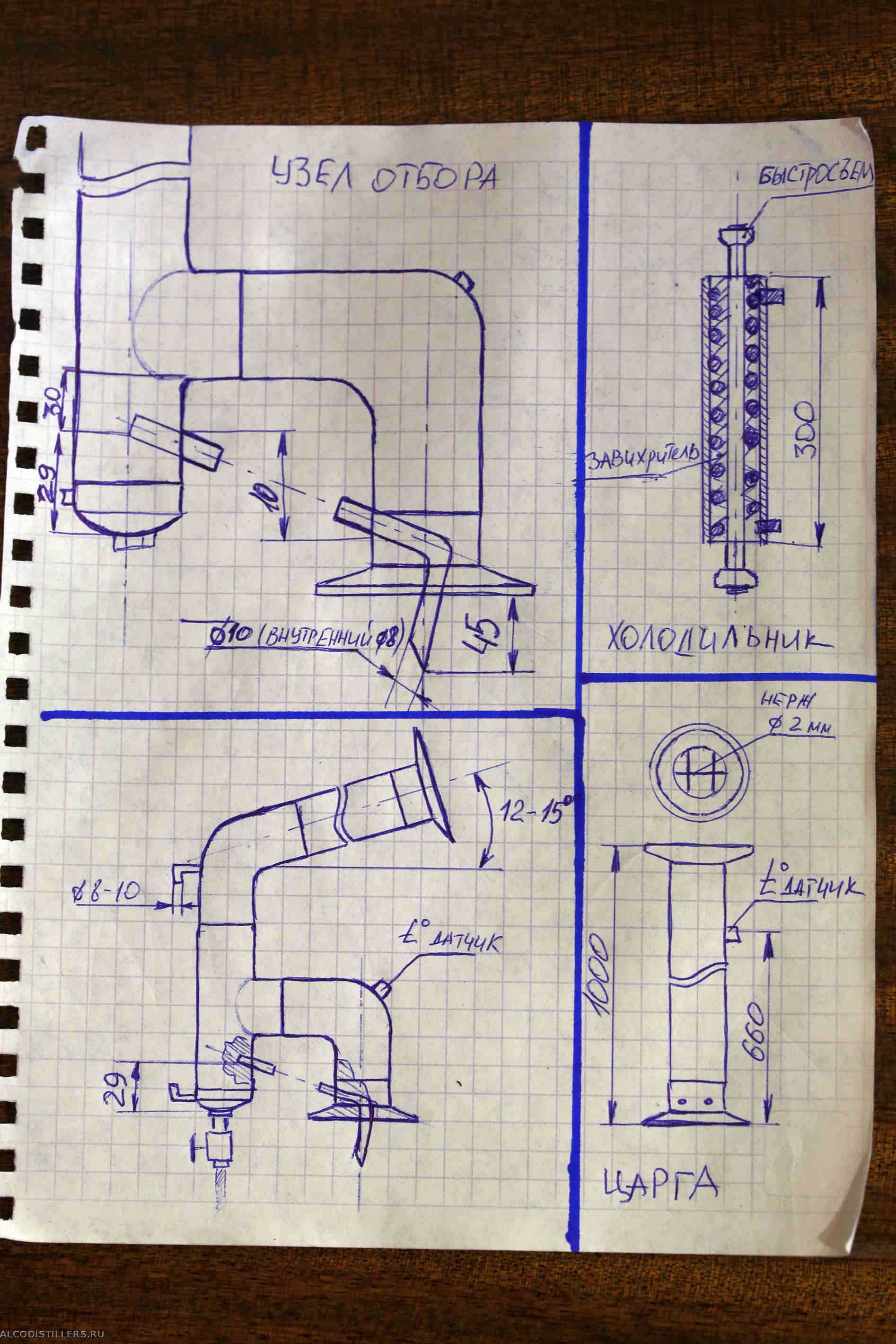

ок. очередная правка с небольшим перерасчетом объема сепаратора. объем получился 41 мл. общий объем сепаратора и демпфера около 90 мл.

Gerundey пишет:

Заподлицо со стенкой трубы нормально будет!

принял, спасибо. при сварке учту, что немного выше отверстие сверлить.

  • колонна исправл.jpg
    size: 295.22Кб type: jpg

16

Re: Стаб колонна нерж 45 труба

Aleksandr.Vakidzashi, вроде бы нормально.
Лучше димрота заранее намотать, чтобы определиться с размером дефа.

Homo est mundi pars

17

Re: Стаб колонна нерж 45 труба

в данный момент осваиваю калькулятор. надо определить сколько трубы отрезать на димрот для 3 киловатт.

18

Re: Стаб колонна нерж 45 труба

по форуму для 3 кВт нужно примерно 4,5 метра 6,35 трубки
(с 10-15% запасом и выводами). калькулятор выдает 60 см.я так понимаю, что это длина 45 трубы для димрота. я правильно вроде посчитал?

19

Re: Стаб колонна нерж 45 труба

Aleksandr.Vakidzashi пишет:

я правильно вроде посчитал?

Нет. Ты флажок в калькуляторе на димрот переставлял?

Homo est mundi pars

20 (2018-05-30 23:29:46 отредактировано )

Re: Стаб колонна нерж 45 труба

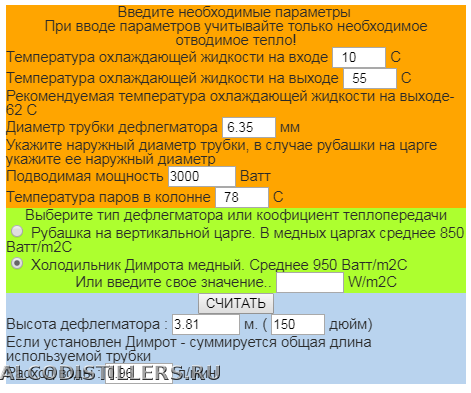

Aleksandr.Vakidzashi пишет:

калькулятор выдает 60 см.я так понимаю, что это длина 45 трубы для димрота. я правильно вроде посчитал?

нет

Aleksandr.Vakidzashi пишет:

по форуму для 3 кВт нужно примерно 4,5 метра 6,35 трубки

так будет хорошо

Danil*DRINK*

  • 13.png
    size: 47.19Кб type: png
Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

21 (2018-05-30 23:34:30 отредактировано Artem.SHitov)

Re: Стаб колонна нерж 45 труба

Aleksandr.Vakidzashi, может все-таки не 6.35, а обычную 6мм, чтоб не мучиться с намоткой.

Бк 28/350 (750)
Рк 28/850 (1600)
Бк 54/750

22 (2018-05-30 23:39:53 отредактировано )

Re: Стаб колонна нерж 45 труба

хмм

Artem.SHitov пишет:

не 6.35, а обычную 6мм,

дома непочатая бухта 6,35 валяется.

  • 2018-05-30_23-35-11.png
    size: 131.86Кб type: png
  • 2018-05-30_23-37-36.png
    size: 113.47Кб type: png

23

Re: Стаб колонна нерж 45 труба

Aleksandr.Vakidzashi, вместо запятой надо точку, скорее всего

Бк 28/350 (750)
Рк 28/850 (1600)
Бк 54/750

24

Re: Стаб колонна нерж 45 труба

Aleksandr.Vakidzashi, в калькуляторе не запятую, а точку нужно

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

25

Re: Стаб колонна нерж 45 труба

о, с точкой заработало, спасибо!
