351

Re: Узел отбора на перистальтическом насосе

Аркаим ©:

Только не скоро ещё будет!

А чего ждать, можно на холостую, рукой придавил слегка, если не останавливается, значит всё нормально. *Mechanic*

352 (2020-10-30 09:32:34 отредактировано kvic)

Re: Узел отбора на перистальтическом насосе

Предлагаю вариант с LCD индикатором типа 2004 на i2c шине. Таком же, как в TMAC.

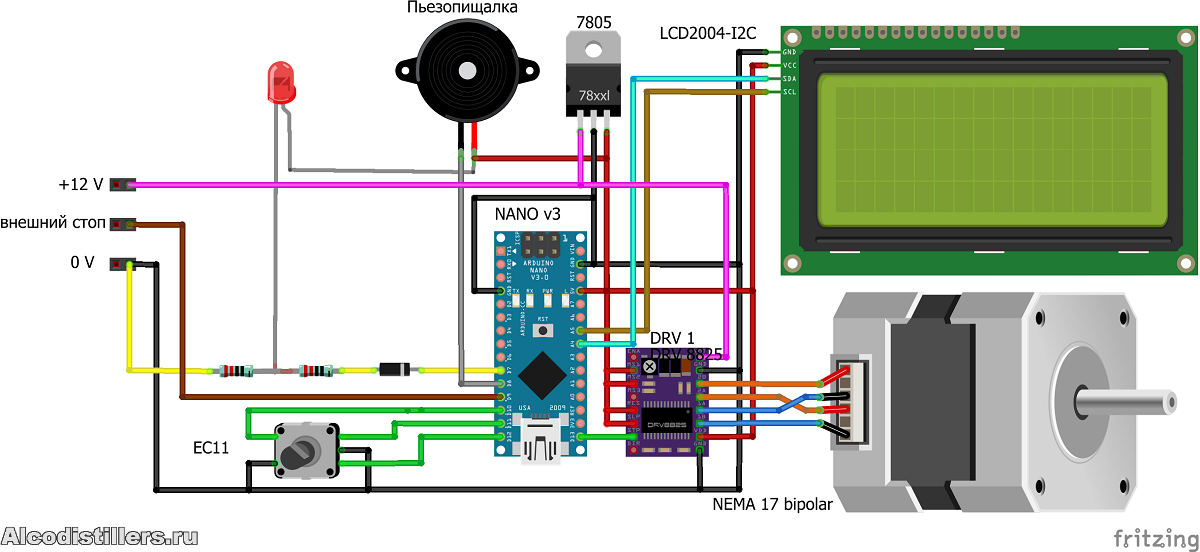

Схема соединений (изменена в сравнении с исходной):

Ссылка на скетч с необходимыми библиотеками:
https://drive.google.com/file/d/1UnSWyR … o27E6FhNiX
Логика работы такая же, как и была, только шпрёхает он теперь на четырёхстрочный дисплей.
По-аглицки ибо русский шрифт в индикаторе отсутствует как класс.

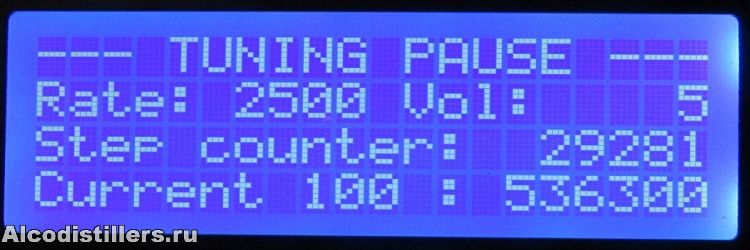

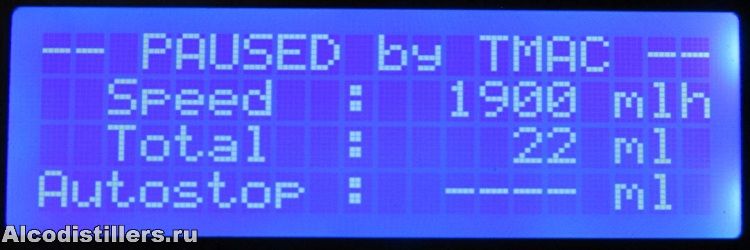

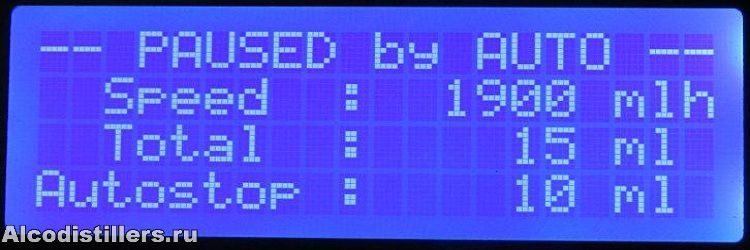

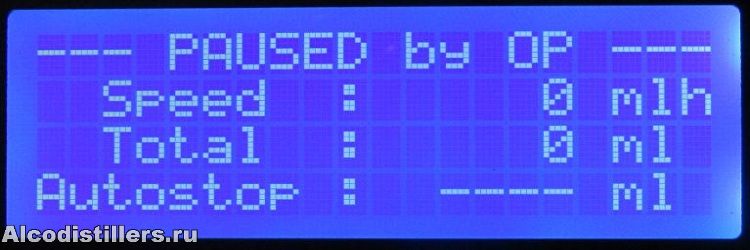

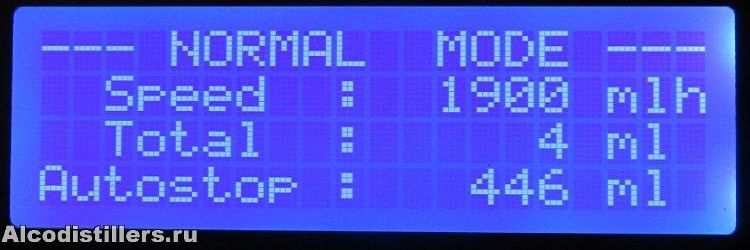

Примерно так:







Плюс моргает светодиодом в такт с воплями пищалки.
Как всегда всё без каких-либо гарантий на свой страх и риск.
Модификация не возбраняется.
*DRINK*
P.S. Схему в определённых пределах можно изменять. Большинство подключений настраивается программно.

  • 2004_rr.png
    size: 183.2Кб type: png
  • IMG_0272rr.jpg
    size: 48.27Кб type: jpg
  • IMG_0273rr.jpg
    size: 48.18Кб type: jpg
  • IMG_0274rr.jpg
    size: 60.84Кб type: jpg
  • IMG_0270rr.jpg
    size: 48.52Кб type: jpg
  • IMG_0268rr.jpg
    size: 48.7Кб type: jpg
  • NORMAL.JPG
    size: 68.3Кб type: JPG
  • BYOP.JPG
    size: 66.97Кб type: JPG
  • EXT.JPG
    size: 66.25Кб type: JPG
  • SSTEP.JPG
    size: 67.72Кб type: JPG
  • AUTO.JPG
    size: 74.63Кб type: JPG
  • TUNE.JPG
    size: 73.93Кб type: JPG
  • TP.JPG
    size: 77.42Кб type: JPG
РК 35х1600

353

Re: Узел отбора на перистальтическом насосе

Коллеги, 19 вольтовый блок питания от ноутбука подойдет ?

354

Re: Узел отбора на перистальтическом насосе

avk676 ©:

19 вольтовый блок питания от ноутбука подойдет

Подойдёт.

РК 35х1600

355

Re: Узел отбора на перистальтическом насосе

Чот ссылка на скетч не работает у меня  :(

20% усилий дают 80% результата, а остальные 80% усилий дают только 20% результата

356

Re: Узел отбора на перистальтическом насосе

BORODA3164 ©:

ссылка на скетч не работает

Последняя ссылка от kvic работает, только что скачал.

357 (2020-12-20 15:52:45 отредактировано )

Re: Узел отбора на перистальтическом насосе

может с настройками браузера что-то не так у меня  :) или сам форум не пущает ?
вот так получается ----about:blank#blocked ------

Все.Разобрался. компешник 3 месяца не выключался, замусорился ! Перезагрузка помогла. Всем СПАСИБО.

20% усилий дают 80% результата, а остальные 80% усилий дают только 20% результата

358

Re: Узел отбора на перистальтическом насосе

BORODA3164 ©:

about:blank#blocked

Ты в новой вкладке пытаешься открыть? Нужно прямо здесь на форуме открывать.

359 (2021-01-08 18:47:19 отредактировано Крымчак)

Re: Узел отбора на перистальтическом насосе

kvic ©:

Предлагаю вариант с LCD индикатором типа 2004 на i2c шине.

Молодцы! Идея, первоначально взятая в "штыки" завершилась логическим  финалом - Работает!!!
Всё разработано. Кое что можно выписать. Ваяй.
Двигатель от принтера Canon MG 2440 подойдёт? С каких принтеров нужно и можно применять?

Или только выписывать? Если да, ссылочку на Али порекомендуйте пожалуйста.

360

Re: Узел отбора на перистальтическом насосе

Крымчак ©:

С каких принтеров нужно и можно применять?

Если есть в наличии ненужный 3D принтер, то это то что нужно.

361

Re: Узел отбора на перистальтическом насосе

Четланин ©:

Если есть в наличии ненужный 3D принтер

не дороговато будет??

Электроника: TM, TMAS, TM WEB
РК: 0.8 - 1.5м царга, 3 звена (2" нерж.) + 2 диоптра. Насадка мочалки. Димрот 5м (6мм). Куб 15л (тэн 2.8 квт).
Дистиллятор: 0.8м царга 42мм медь, доохладители 70см 1/2" в 3/4". Куб 36л (индукция 3квт).

362 (2021-01-09 07:51:29 отредактировано Четланин)

Re: Узел отбора на перистальтическом насосе

d.styler, так я же сказал

Четланин ©:

ненужный 3D принтер

Можно попробовать от 3.5 дюймового дисковода. Где только найти такую древность?

Виноват, извиняюсь, от 5.25 дюймового дисковода. :[

363

Re: Узел отбора на перистальтическом насосе

Четланин ©:

Если есть в наличии ненужный 3D принтер, то это то что нужно.

Есть шаговые движки с банкомата, пока у мужика. Скинул фото и схему. Шесть выходов, но есть выводы с середин обмоток. Говорят можно подключать и на 4 провода.
Говорит тяжеловатые.

Схема

  • шаговые дв.jpg
    size: 97.28Кб type: jpg
  • схема шд.jpg
    size: 55.58Кб type: jpg

364

Re: Узел отбора на перистальтическом насосе

Крымчак, KH4234 думаю то что надо.

365 (2021-01-20 21:25:09 отредактировано Крымчак)

Re: Узел отбора на перистальтическом насосе

Четланин ©:

Крымчак, KH4234 думаю то что надо.

Связался с другом. Готов мне выслать этот двигатель, но проблема. Вы используете двигатели  четырёхпроводные , так называемые Bipolar, он мне пришлёт двигатель  шестипроводный , так называемый Unipolar. Подойдет ли? Хочу приложить скриншоты характеристик этого двигателя из Ин-та.  Будем пробовать, вдруг кому попадётся, полезный мой опыт будет- если подключать этот двигатель крайними концами обмоток, середины изолировать. Но если просмотреть лист 2 - соединительные диаграммы, пока оптимизма что то нет.

Нашёл инфу, которая утверждает, что можно подключать двигатели униполярной намотки как биполярные, но мощность будет падать на 40%. А может быть достаточна для насоса?
https://3d-diy.ru/wiki/cnc/stepper-motor/

  • 1.jpg
    size: 163.89Кб type: jpg
  • 2.jpg
    size: 146.67Кб type: jpg
  • 3.jpg
    size: 86.07Кб type: jpg

366

Re: Узел отбора на перистальтическом насосе

Крымчак ©:

может быть достаточна для насоса?

ИМХО должно хватить. Там нагрузка то не сильно большая. Больше на выносливость, целый день крутить.

367

Re: Узел отбора на перистальтическом насосе

Крымчак ©:

Unipolar. Подойдет ли?

Должен подойти.
Судя по описанию движок низкоомный, для работы с маленьким напряжением на обмотке.
Скорее всего от 5-вольтового БП. Поэтому, наверное, униполярный.
Так что включение в биполярном режиме (на крайние выводы) будет очень даже подходяще.
Драйвер двигателя (DRV8825) при работе старается поддерживать стабильный ток через обмотки.
И ему не надо будет сильно пыжиться, чтобы ограничивать рабочий ток при питании 12 вольт.
Кстати, DRV8825 ниже 9 вольт не работает - у него внутри защита от низкого напряжения.

РК 35х1600

368

Re: Узел отбора на перистальтическом насосе

Хорошая штука. Скажите, а может ли узел быть дополнен функцией уменьшения скорости отбора в зависимости от роста температуры в кубе?
При перегоне фруктовых СС на короткой царге нужно выставить повышенную скорость отбора, с этим как бы все ясно - это возможно. Но по мере уменьшения спиртуозности навалки нужно все время зажимать отбор, чтобы сохранить % крепости в струе на одном уровне. Срабатывание клапана старт-стоп практически полностью срывает процесс. Приходится вручную, чисто интуитивно, поджимать отбор отключив клапан.

Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).+ 1,5" (царги 60+70+80) СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, TM Web. Автономное охлаждение.

369

Re: Узел отбора на перистальтическом насосе

Хоттабыч ©:

а может ли узел быть дополнен функцией

Может. Скетч в свободном доступе. Изменяй как душе угодно, но на свой страх и риск.

Хоттабыч ©:

по мере уменьшения спиртуозности навалки нужно все время зажимать отбор, чтобы сохранить % крепости

Какой датчик будет определять спиртуозность на выходе?
И кто определит зависимость между входными и выходными величинами?

РК 35х1600

370 (2021-01-26 16:03:50 отредактировано )

Re: Узел отбора на перистальтическом насосе

kvic ©:

Какой датчик будет определять спиртуозность на выходе?
И кто определит зависимость между входными и выходными величинами?

Не сприртуозность.
Есть метод перегона фруктового СС, основанный на эмпирических данных. Понижение скорости при росте температуры в кубе.
Допустим выставляем скорость отбора в 1,5 раза выше номинала. При этом спиртуозность с струе составит 88%. Применяем методику: при повышении температуры на 1°-1,5° отбор нужно уменьшить на 10% Соответственно имея эту функцию на узле можно было бы задавать алгоритм работы по датчику температуры в кубе: при увеличении температуры на Х° уменьшить отбор на Х%. Значения выбираем сами . Допустим при увеличении на 0,1° уменьшить отбор на 1%.
Это позволяет при перегоне фруктового СС забрать максимально ароматику в отбор. А вот если сработал клапан старт-стоп, то колонна выходит из режима, заполняется спиртом и вернуть ее обратно  очень  не просто. Приходится увеличивать отбор, чтобы слить спирт и опять зажимать отбор, чтобы поймать нужную скорость.

kvic ©:

Может. Скетч в свободном доступе. Изменяй как душе угодно, но на свой страх и риск.

Это да, счетч в доступе - это большой плюс. Смог бы поменял, но мне это не дано.

Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).+ 1,5" (царги 60+70+80) СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, TM Web. Автономное охлаждение.

371 (2021-01-26 16:05:17 отредактировано Dimyn999)

Re: Узел отбора на перистальтическом насосе

Хоттабыч ©:

При перегоне фруктовых СС на короткой царге

Фрукты, зерно только ручками  :)

Рк 42 1700 3кв

372

Re: Узел отбора на перистальтическом насосе

Dimyn999 ©:

Фрукты, зерно только ручками

В соседней теме https://alcodistillers.ru/forum/viewtop … 86#p177586 писал, что фрукты получилось полностью в автоматическом режиме отобрать.
Следующий эксперимент будет с зерном, брагу планировал поставить в прошлые выходные, не получилось. Поставлю в эти.
Проблемы пока только с автоматизацией отбора ЖК и ароматной воды. Но, думаю, это тоже решится.

Категоричность - признак ограниченности

373 (2021-01-26 16:40:55 отредактировано Хоттабыч)

Re: Узел отбора на перистальтическом насосе

Dimyn999 ©:

Фрукты, зерно только ручками

Согласен, но иногда нужно убежать или отвлекся. Автоматика точно отработает.
Я делал по "звонку" с TMAS. Ставил аларм на Т° куба. как сработало - чуть уменьшил отбор и меняю Т° на срабатывание. Но далеко не отойдешь.
Сейчас сделал отбор по методу Кулинара - отбор через иглу, а игла на актуаторе поднимается вверх уменьшая высоту спиртового столба. Соответственно скорость отбора падает. Команду на поднятие дает датчик Т° старт-стопа. Только в начале возни много.
Мог бы скетчи писать, вопросов бы не было - все бы давно сделал.

Куб 40 л., ТЭН, Стабилизаторы: от kvic + РМВ-К,
Колонна: 2", (царги 75+75 см).+ 1,5" (царги 60+70+80) СПН 3,5 нержавейка; СПН 4,0 медь. Димрот. Отбор по жидкости.
Автоматика TMAS, Samovar, TM Web. Автономное охлаждение.

374 (2021-01-26 20:22:06 отредактировано dmytry)

Re: Узел отбора на перистальтическом насосе

Хоттабыч ©:

Автоматика точно отработает.

Так автоматика Проект "Samovar" автоматика для ректификации и дистилляции уже позволяет это сделать. Отбор перистальтикой и отбор можно запрограммировать.
И еще по отдельным баночкам разложит  :)

375

Re: Узел отбора на перистальтическом насосе

Хоттабыч, Вы форумы не перепутали?

Homo est mundi pars
