Тема: Дефлегматор не выше царги (фотоотчет)

Всем добра.

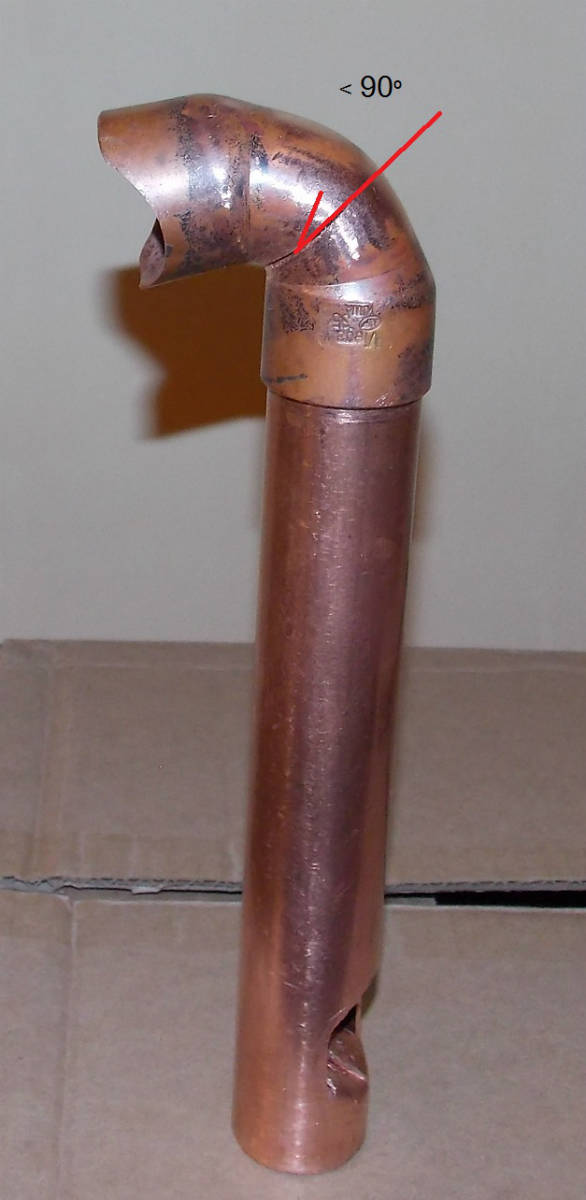

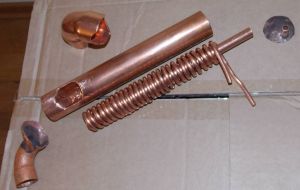

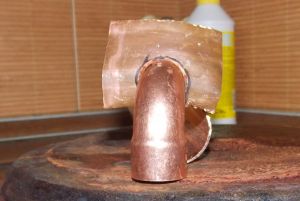

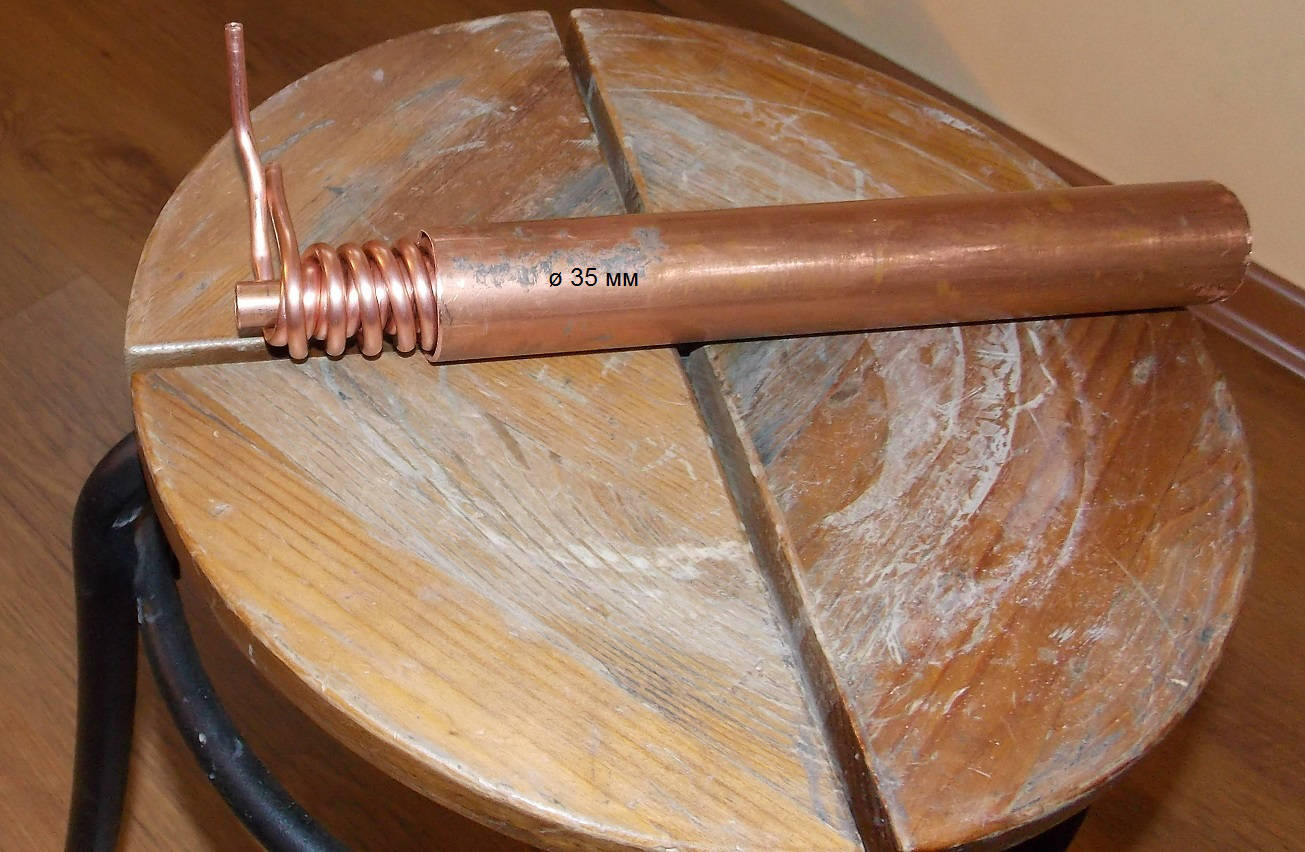

Склеил себе очередной  дефлегматор, подробного описания изготовления не прикладываю - все уже описывалось десятки раз, а вот фотки постройки выложу. Сразу оговорюсь, что особых целей не было, просто руки чесались и хотелось сделать покомпактнее чтоб деф укладывался в куб при разборке и не крал полезную высоту РК.

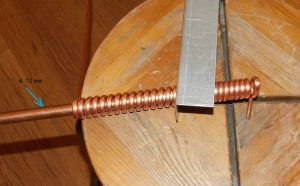

Трубка холодильника 5 Х 1 (мм), куплена на авторынке))

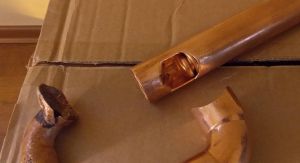

Резал дримелем обычным отрезным кругом.

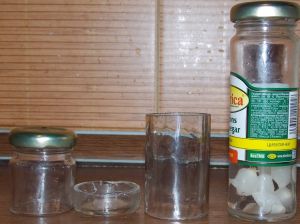

Стакан 28 мл. до трубки возврата.

На герметичность проверял, а в работе еще нет.

РК: 20л. 35 х 2000 (мм), 2,5КВт.
Artem.SHitov, _Михалыч, Иван, Piper, al, Alessandro, cern, 10delta, Андрей М, Saks

2 Ответ от Artem.SHitov

  • Artem.SHitov
  • Artem.SHitov
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

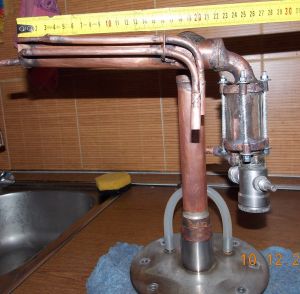

Последние 2 фотки- стимпанк лютый )

Musha ring dum a doo dum a da
There's whiskey in the jar

Сайт Artem.SHitov

3 Ответ от Михаил К. (2016-12-11 01:46:21 отредактировано Михаил К.)

  • Михаил К.
  • Михаил К.
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

Artem.SHitov ©:

стимпанк лютый )

Ну есть такое дело- подчернил малость, позже потру тряпочкой и болты надо на латунь поменять. :rolleyes:

РК: 20л. 35 х 2000 (мм), 2,5КВт.

4 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

Такой конфигурации еще не делал никто.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

5 Ответ от Михаил К.

  • Михаил К.
  • Михаил К.
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

al ©:

Такой конфигурации еще не делал никто.

Да, я тоже не видел, но и форум не весь прочел.
Завтра на воде погоняю, если время будет, выложу видео.

РК: 20л. 35 х 2000 (мм), 2,5КВт.

6 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

Михаил К., имхо чуть наклон бы больше сделать, градусов 7-10. При таком наклоне димрот во флегму погружен может быть.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

7 Ответ от Михаил К.

  • Михаил К.
  • Михаил К.
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

al ©:

чуть наклон бы больше сделать, градусов 7-10

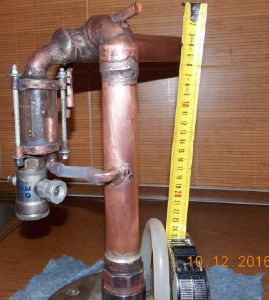

Да так и было где-то, на 5-й фотке виден угол наклона по запилу на уголке, это сварщик мне накосячил, часть варил не сам, пришлось отдать в чужие руки(были причины). Если что, то просто надпилю  и перегну чуть.

РК: 20л. 35 х 2000 (мм), 2,5КВт.

8 Ответ от Михаил К.

  • Михаил К.
  • Михаил К.
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

Видео работы на воде, коротенькое т.к. батарейки в фотоаппарате садились. Видно, что деф справляется- трубка атмосферная без шланга, вода на выходе показана, отбор перекрыл полностью для демонстрации. Мощности на газу маловато конечно выходит.
https://youtu.be/wxM-VKz1pas

РК: 20л. 35 х 2000 (мм), 2,5КВт.

9 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

Михаил К., атмосфера не забита?  Пузырь перед возвратом в царгу стоит...

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

10 Ответ от Михаил К.

  • Михаил К.
  • Михаил К.
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

Иван ©:

атмосфера не забита?  Пузырь перед возвратом в царгу стоит...

Не, не забита))) иначе давление бы поднялось во всей системе-все бы было заперто(отбор я перекрывал. Пузырь не стоит, просто трубка возврата под небольшим отрицательным углом в сторону стакана наклон-так мне удобнее, когда колонна собрана, все на высоте 2.5метра оказывается.

РК: 20л. 35 х 2000 (мм), 2,5КВт.

11 Ответ от Фортуна (2016-12-11 19:01:29 отредактировано Фортуна)

  • Фортуна
  • Фортуна
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

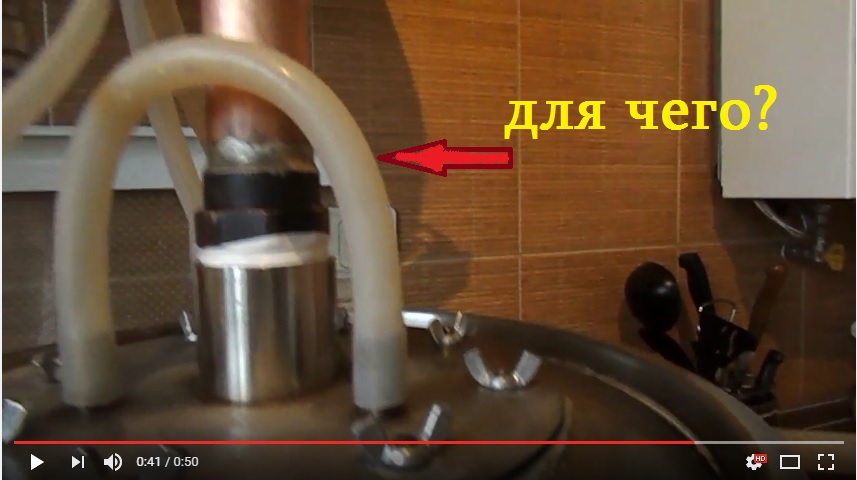

Иван, честно сказать, я вообще не увидел процесса стекающего конденсата в стакан. Ничего не движется, кроме воды в раковину. И вот это

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

12 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

Николай (Фортуна), хахаряшка какая-то :) или фиговина  *PARDON*

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

13 Ответ от Михаил К.

  • Михаил К.
  • Михаил К.
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

Николай (Фортуна) ©:

И вот это

Логичнее спросить меня, а не Ивана или как? Если позволите, вмешаюсь.

В крышку куба вварены две трубки- удобно заливать, не снимая всю колонну, можно датчик ткнуть температуры или давления, делал на всякий случай, за ненадобностью заглушил.

РК: 20л. 35 х 2000 (мм), 2,5КВт.

14 Ответ от Андрей М

  • Андрей М
  • Андрей М
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

Михаил К. ©:
al ©:

чуть наклон бы больше сделать, градусов 7-10

Да так и было где-то, на 5-й фотке виден угол наклона по запилу на уголке, это сварщик мне накосячил, часть варил не сам, пришлось отдать в чужие руки(были причины). Если что, то просто надпилю  и перегну чуть.

Какое расстояние получается от "пола" холодильника до низа паровода?

15 Ответ от Михаил К. (2016-12-11 20:39:42 отредактировано Михаил К.)

  • Михаил К.
  • Михаил К.
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

Андрей М ©:

Какое расстояние получается от "пола" холодильника до низа паровода?

Не понял вопрос, поясните или на фото отметьте какое расстояние интересует.

РК: 20л. 35 х 2000 (мм), 2,5КВт.

16 Ответ от Михаил К. (2016-12-16 00:58:09 отредактировано Михаил К.)

  • Михаил К.
  • Михаил К.
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

Добавляю видео Дефлегматора в стендовом режиме, пытаюсь показать, какой объем воды втекает ТСА (подразумевается объем конденсата), и как оно выглядит в стакане отбора и трубке возврата. Она у меня 10 мм. и силиконовая тонкостенная. Отбор установлен постоянный 1-1.5 капли/сек. Думаю такое видео будет полезно новичкам, тем, кто еще не пристрелялся к своим РК, дабы представлять объемы и процессы. У меня на минимальном поступлении воды в стакан, плохо видно ее поступление т.к. отверстие в стакан и трубка возврата разнесены диаметрально для того чтобы конденсат не лил прямотоком на возврат-льется на стенку стакана.
https://youtu.be/VQ-rYC9WH5c

Отбор голов, левый датчик 2/3, правый- голова.
https://youtu.be/acPFlqE5NEU

При отборе тела, максимальная производительность вышла 840мл/час , это спирт 97%, если завышать, то соответственно ниже %.

РК: 20л. 35 х 2000 (мм), 2,5КВт.

17 Ответ от Михаил К.

  • Михаил К.
  • Михаил К.
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

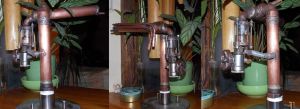

Окончательно стало выглядеть так:

Теперь будет кощунственно не получить с него виски и бурбон ..

РК: 20л. 35 х 2000 (мм), 2,5КВт.

18 Ответ от Alessandro

  • Alessandro
  • Alessandro
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

Михаил К., смени видео-оператора, его мутит похоже, не может на фокусе сконцентрироваться  :lol:

19 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

Михаил К. ©:

еперь будет кощунственно не получить с него виски и бурбон ..

С такой штукой проще в космос улететь. Вылетая гравицапа. А на счет бурбона и виски так быстро не рассчитывайте.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

20 Ответ от Михаил К.

  • Михаил К.
  • Михаил К.
  • Профессионал
  • Оффлайн

Re: Дефлегматор не выше царги (фотоотчет)

al ©:

А на счет бурбона и виски так быстро не рассчитывайте.

Да, не спешу, просто кроме сахарной и не перегонял еще ничего, вот прицеливаюсь к звездам))). Как писала одна тетка из Ирландии: "Целься в Луну: даже если промахнешься, все равно останешься среди звезд ©

РК: 20л. 35 х 2000 (мм), 2,5КВт.
