И т.к. вопрос с самодельными фланцами для меня решён, задаю последний вопрос перед тем, как я открою отдельную тему по своей РК.

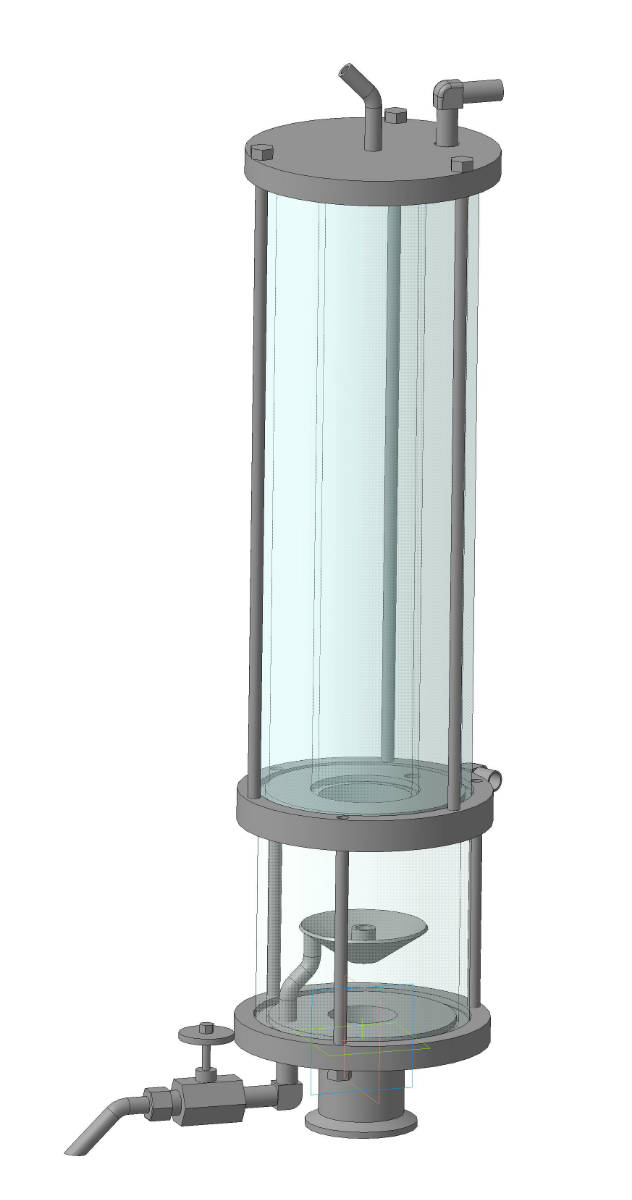

Такая схема расположения узлов дефлегматоров и отбора имеет право на существование?

Т.е. холодильников Димрота предполагается 2 штуки.
Вывод трубок холодильников Димрота и трубок связи с атмосферой на чертеже не показаны, чтобы не загромождать чертёж.
Предполагаются следующие материалы для изготовления.
Труба РК - нержавейка 42.4х1.5.
Нагрев - ТЭНом мощностью 2 кВт (типа Аристоновского) с регулятором, регулировка процесса этим же ТЭНом на мощности 1-2 кВт.
Куб ориентировочным объёмом 22-25 л (высота 300-350 мм).

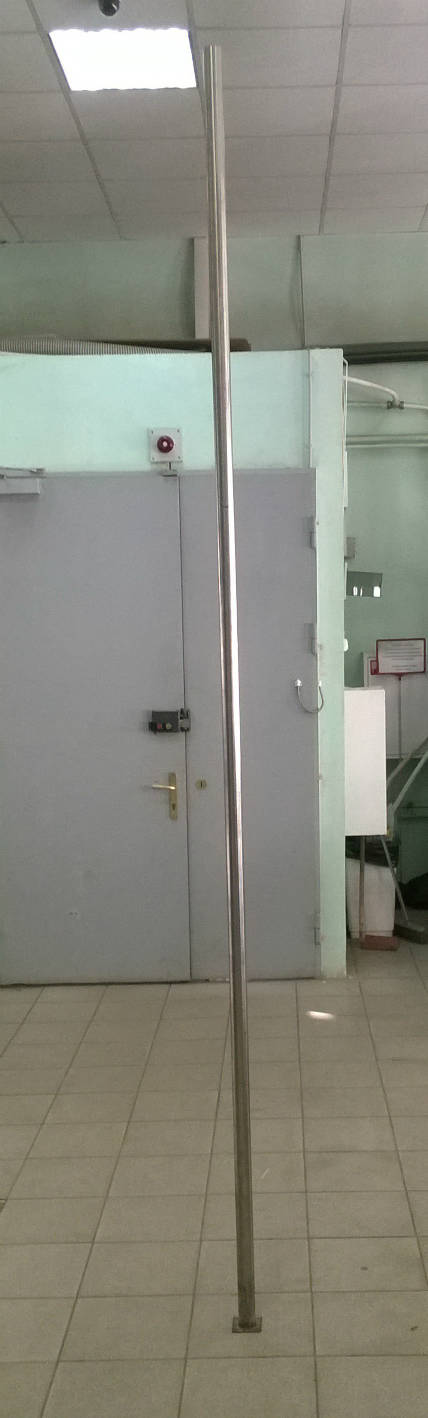

Ожидаемая высота насадочной части царги - 1.8-1.9 м (ограничена высотой потолков в квартире: 2.5 м).
Насадка - скорее всего АШАНовские мочалки из нержавейки.
Материал холодильника Димрота - кондиционерная медная трубка производства Сербии диаметром 1/4 дюйма.
По неоднократным расчётам на сайте для той мощности, что будет подводиться в процессе, длина медной трубки должна быть в пределах 2.7-3 м. Для наклонного дефлегматора (с отрицательным углом по терминологии сайта) рекомендуется дополнительный запас процентов 15. Т.е. предполагаемая длина медной трубки должна быть около 3.5. метра. Т.е. для двух димротов надо взять 2 куска по 1.75 метра.
Исхожу из того, что есть в наличии сейчас.
А сейчас кроме трубы 42.4х1.5 длиной 3 м, разных приварных фитингов к ней, 10-11 метровой бухты  медной трубки диаметром 1/4 дюйма есть ещё огрызки трубы 42.4х1.5 длиной 170...220 мм, кусок медной трубки длиной 1.9 метра и обгрызанный тройник под трубу 42.4х1.5, которые хотелось бы использовать.
Если возражений нет, начать планирую с намотки димротов из медной трубки 1/4 дюйма, после чего, скорее всего, размеры дефлегматоров слегка изменятся.

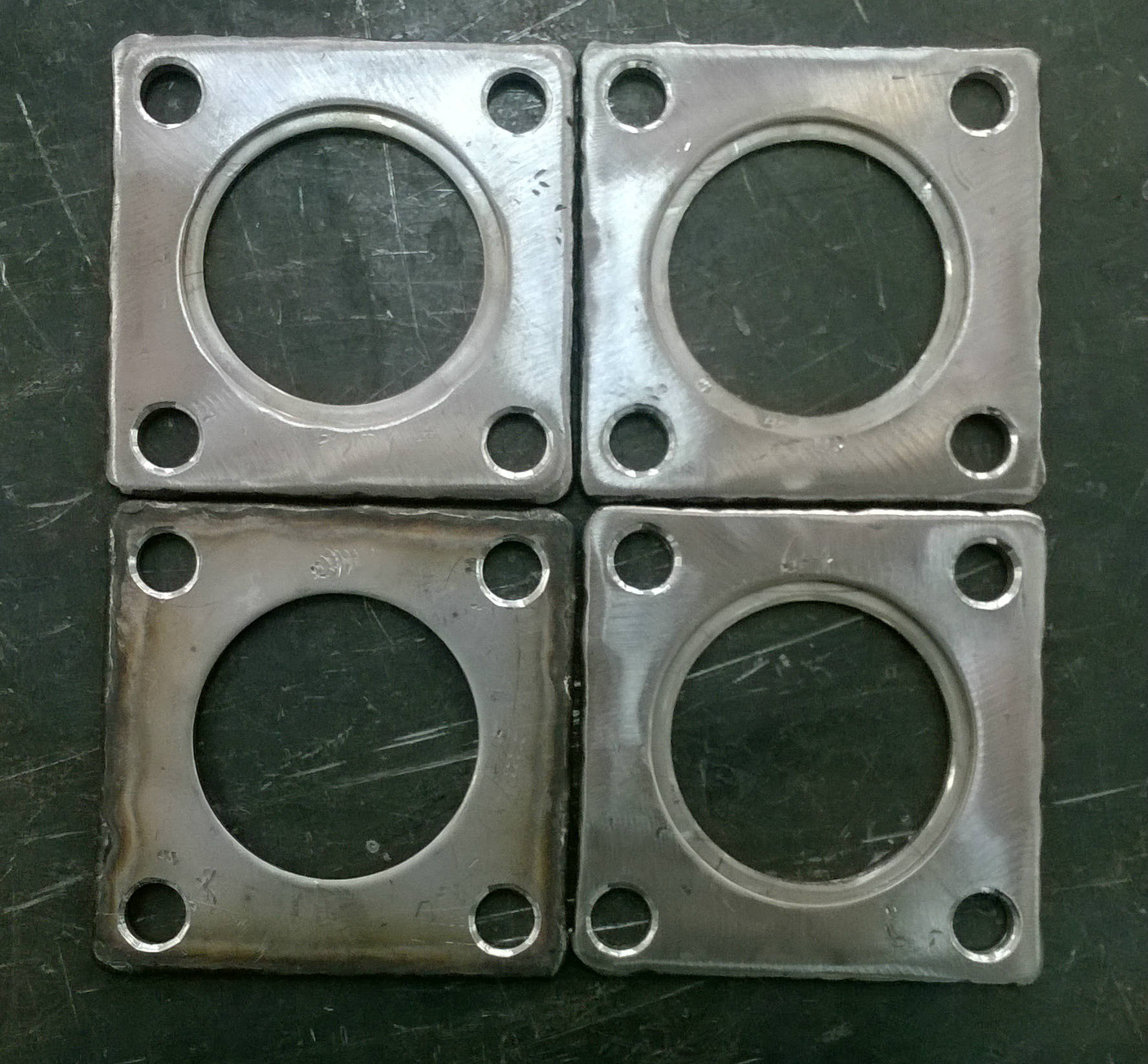

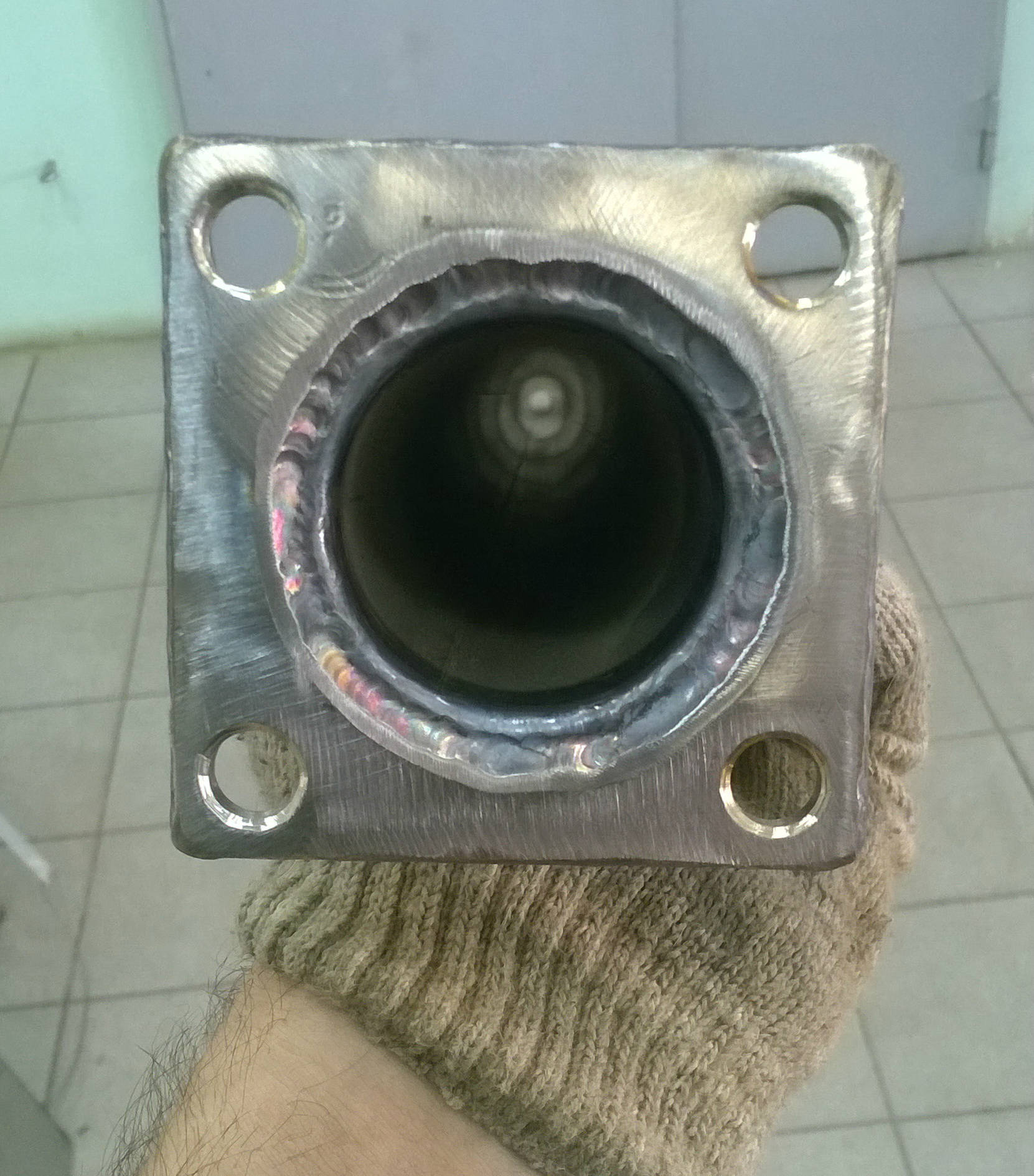

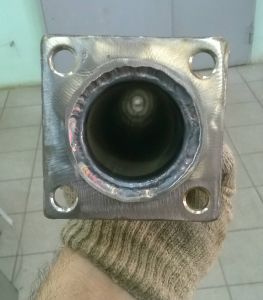

Надеюсь, понятно, что соединять элементы колонны я собираюсь на самодельных 4 мм фланцах размером 70х70 мм с силиконовой 2 мм прокладкой. Размеры на них не ставил, чтобы, опять же, не загромождать чертёж.

KEE, собери всё в одну личную тему и огласи все хотелки, по месту и разберёмся. Чую, будут поправки.

Да, так как рогатка будет не удобна в плане конструкции узла отбора.

ОК Тогда за основу возьму вот такую:
Построение РК с отрицательным углом, некоторые моменты изготовления
Как научусь с такой работать, попробую и свой вариант.
Хотя и не понял насчёт неудобств в узле отбора, поэтому вопрос. Допустим, есть два съёмных дефлегматора сделанных с одинаковой снимаемой мощностью и одинаковыми посадочными отверстиями (как на моих самодельных фланцах, например), только один наклонный, а другой вертикальный. Разве после замены их друг на друга придётся переделывать узел отбора? Я поэтому и задумал рогатку съёмной, чтобы в случае проблем с симметрией (подводом/отводом воды, пара, флегмы и т.п.) можно было её снять и на её место без переделок всей остальной конструкции поставить хоть наклонный, хоть вертикальный дефлегматор.

Зато с готовыми чертежами!

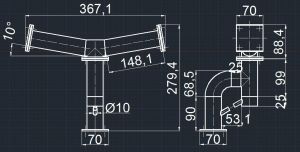

Чертежи такие, как мой последний, подойдут или подробнее делать?

Да понЯл, понЯл уже давно! Вот она:
РК из нержи 42.4х1.5 с наклонным дефлегматором высотой 2470 (2100) мм
Надеюсь, там где надо разместил? Или надо в другой раздел вставить?

Если коротко, то такие конструкции здесь не практикуют. А более конкретно Вам более сведущие коллеги расскажут.
Так что выбирайте:
Бражная колонна Moonshine Guru
или
Стабильная ректификационная колонна
Вот таких аппаратов тут много, практически на любой вкус.

uf.boatyard, фотка слетела.

Что это за зверь такой?
