Тема: Электродробилка для фруктов

Попробовав сделать сок из яблок на соковыжималке, решил все таки сделать электродробилку с дальнейшим отжиманием на прессе(а вот и пресс Пресс универсальный для фруктов).

Почти все материалы были под рукой:
- старый металлический стол с какого-то цеха, покрытый нержавейкой
- лист нержавейки

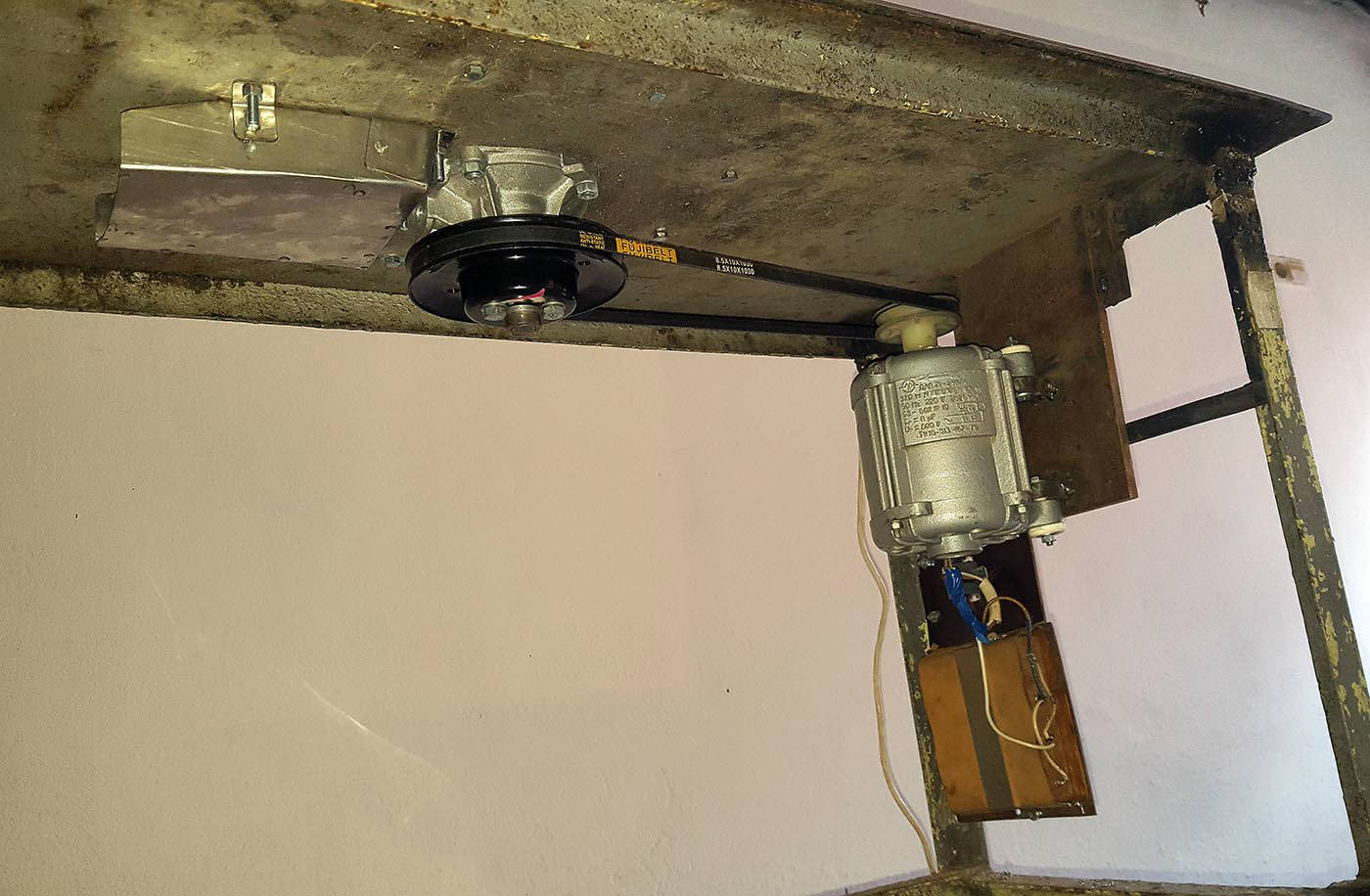

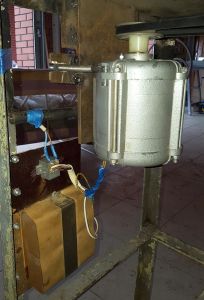

- двигатель советских времен от электрорубанка с конденсаторами


Докупил:
- помпу с жигулей с роликом и ремнём (ок 600р)

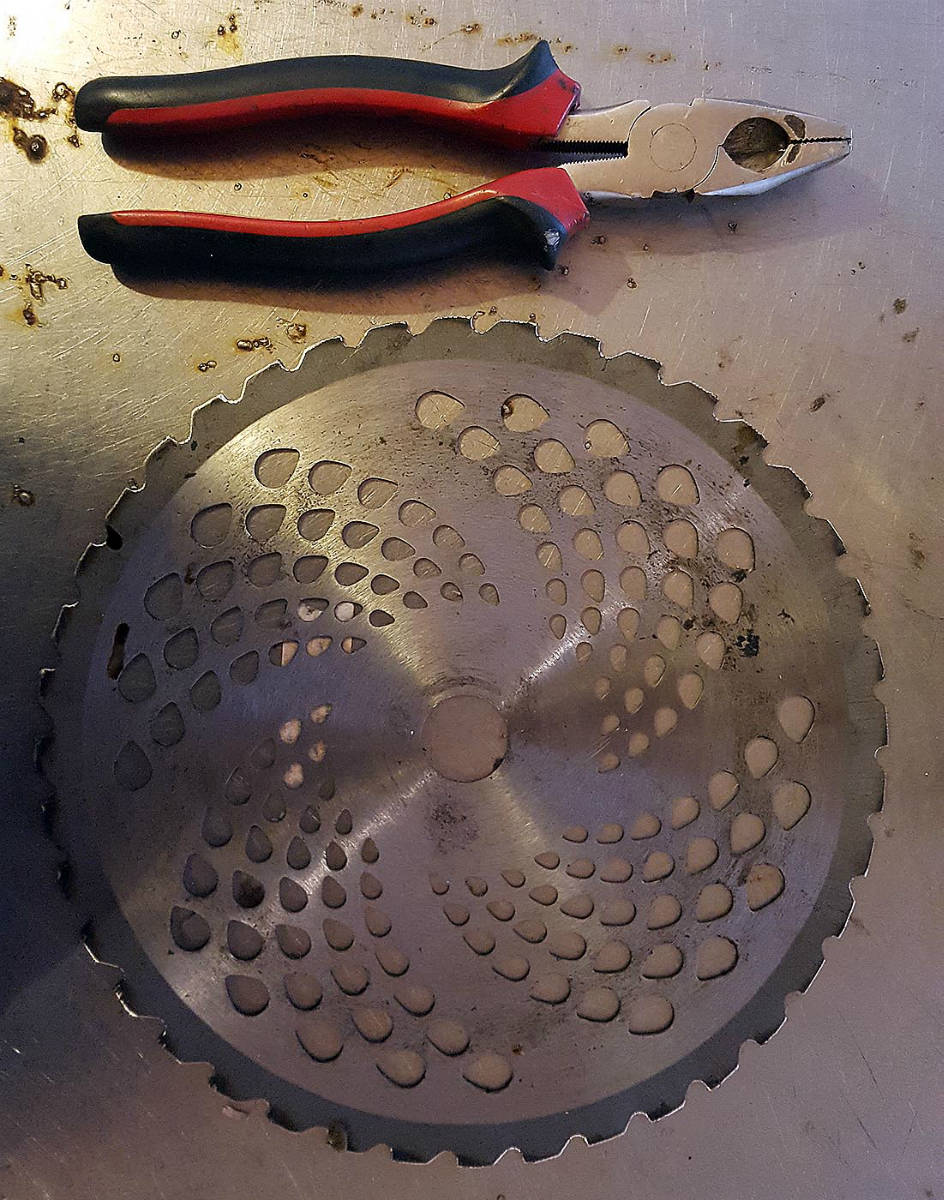

- диск для резки кустов на триммер (300р)

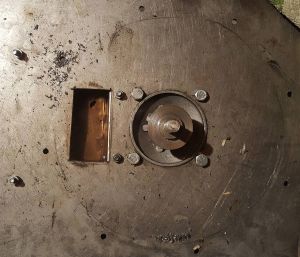

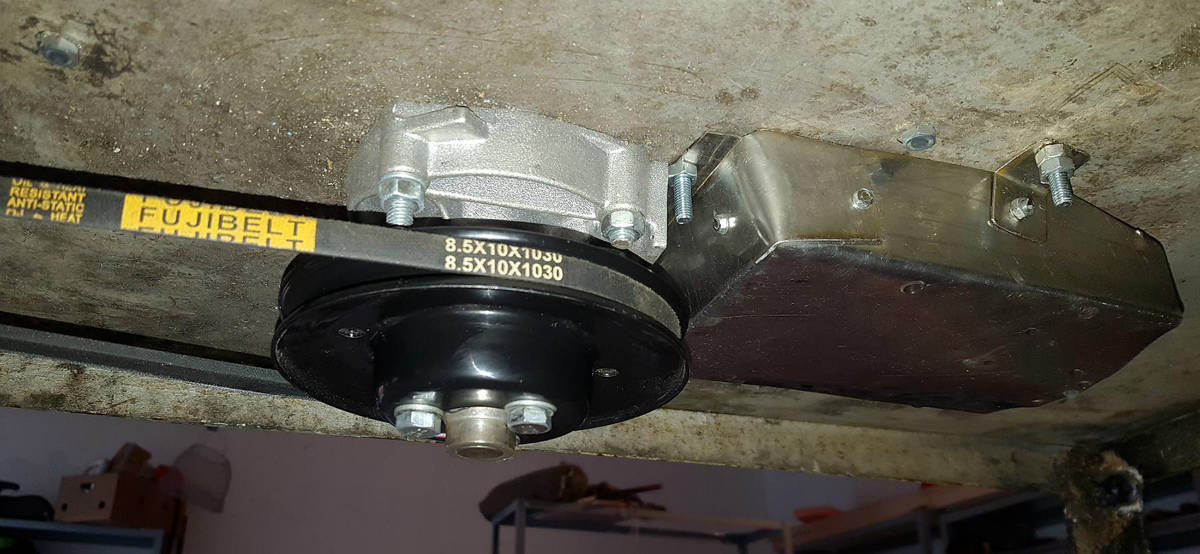

Чтобы диск приладить к помпе обратился к знакомому токарю - он все выточил и сделал по принципу крепления диска на болгарке. Сделал отверстие для удаления дробленки...

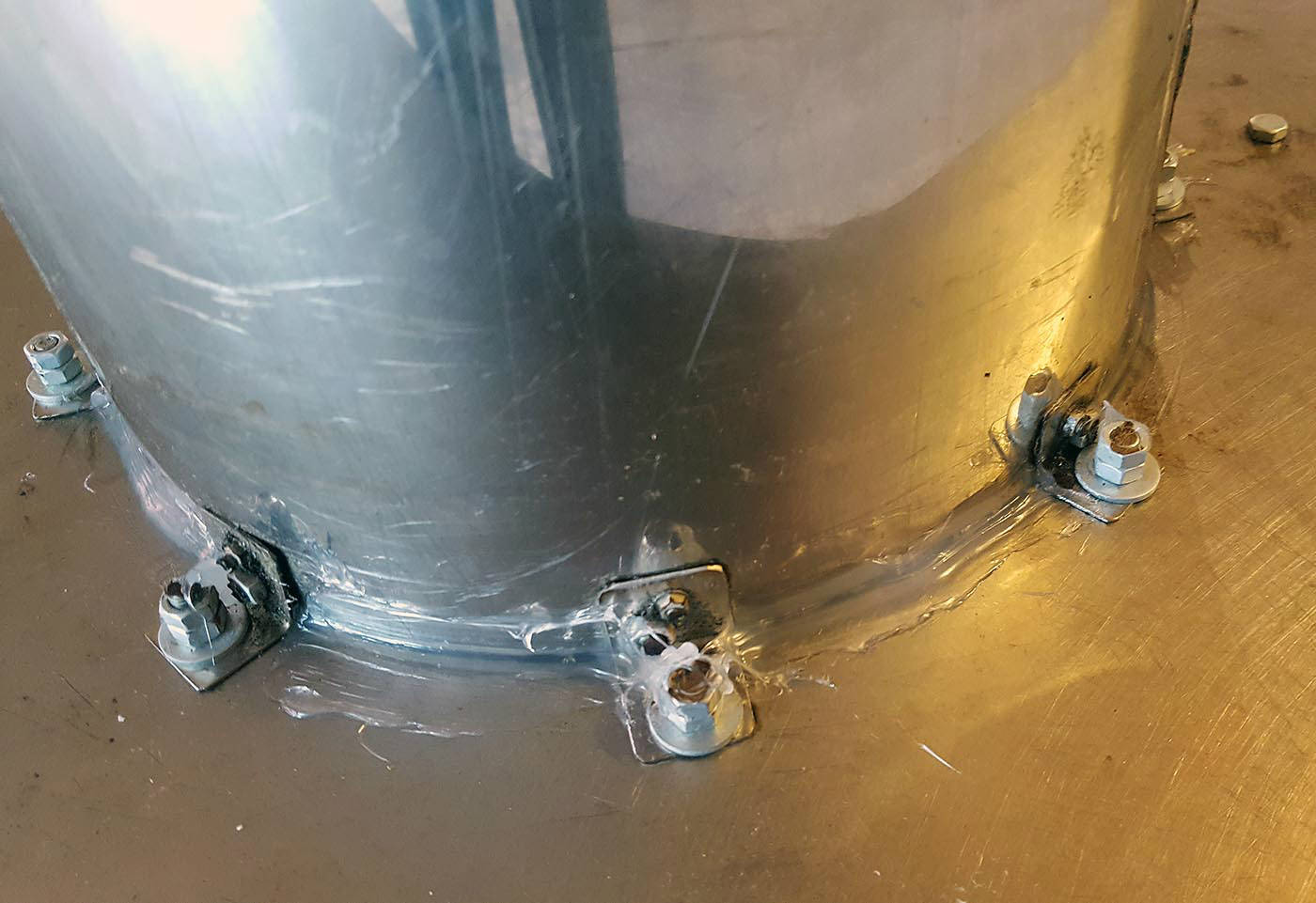

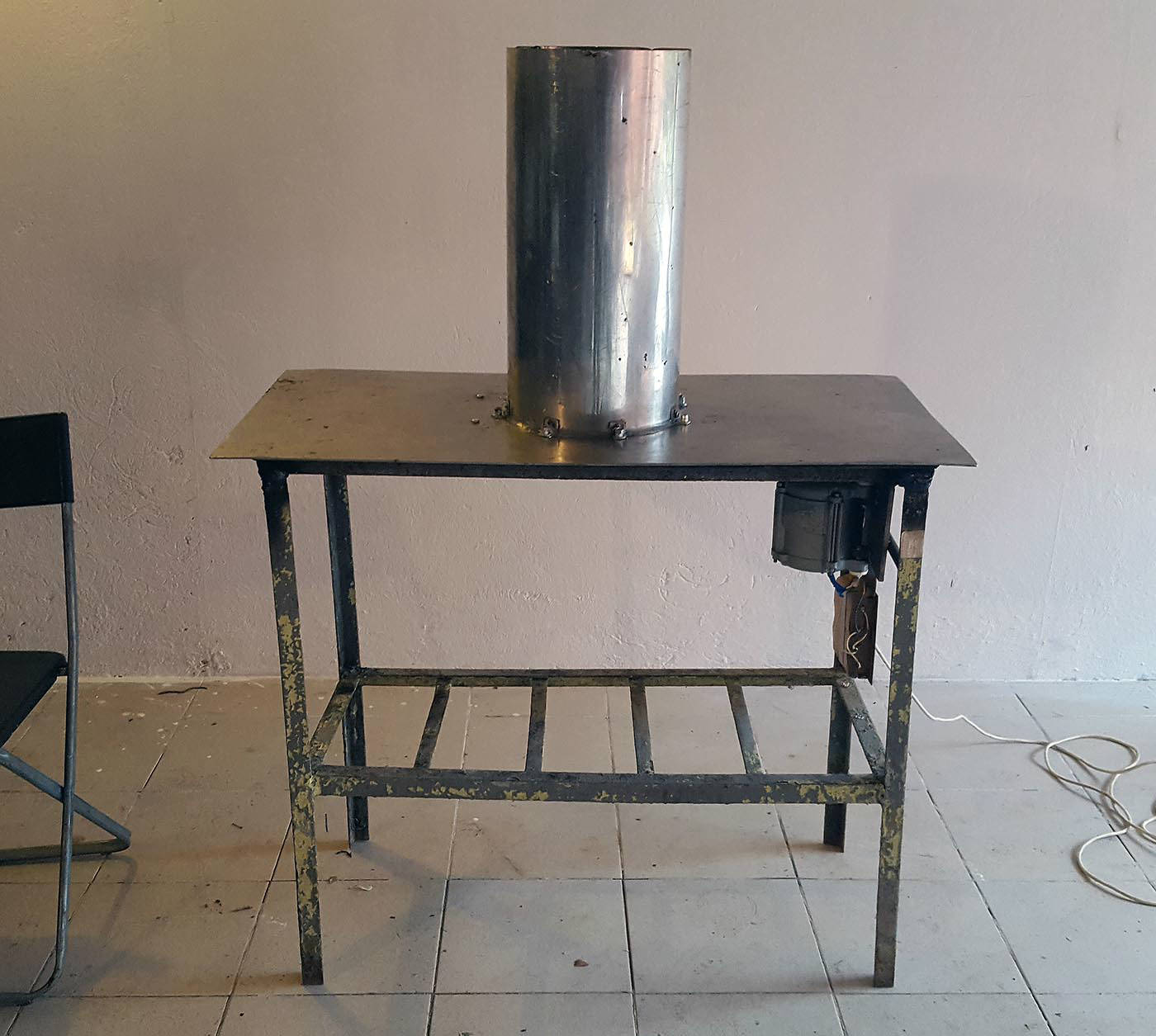

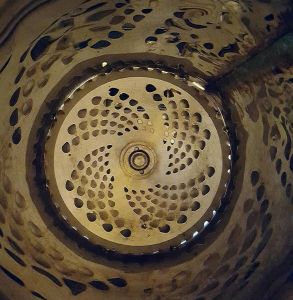

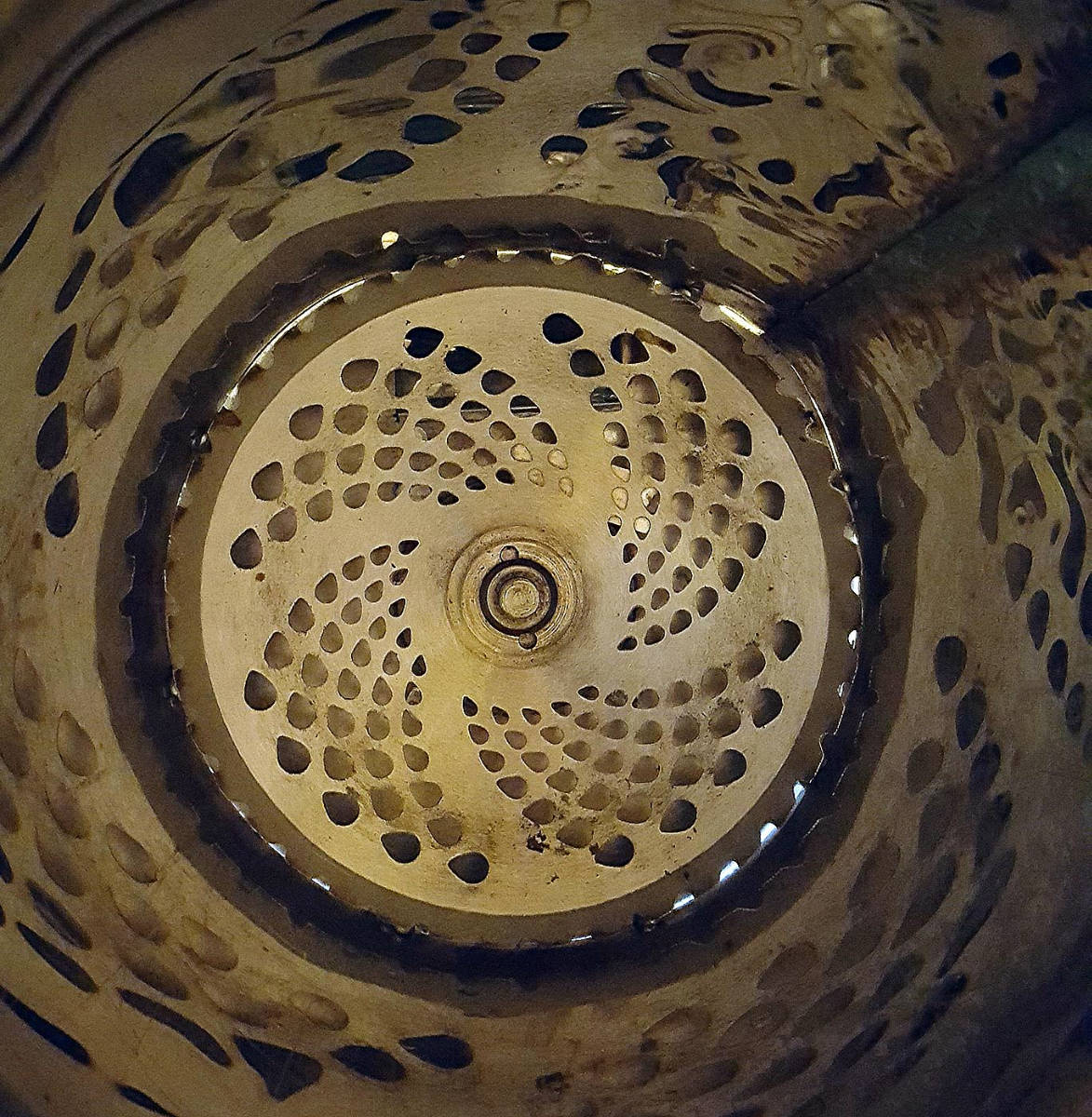

А так же сварил цилиндр из нержавейки (с  размерами немного промахнулся - пришлось у диска зубцы подрезать  *WALL* )

Вся конструкция собиралась при помощи болтов (исключение - крепление для движка - сварка).
Имеющиеся щели были замазаны силиконовым герметиком.

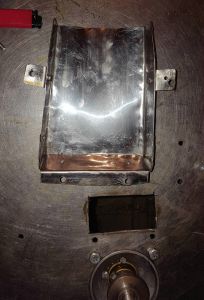

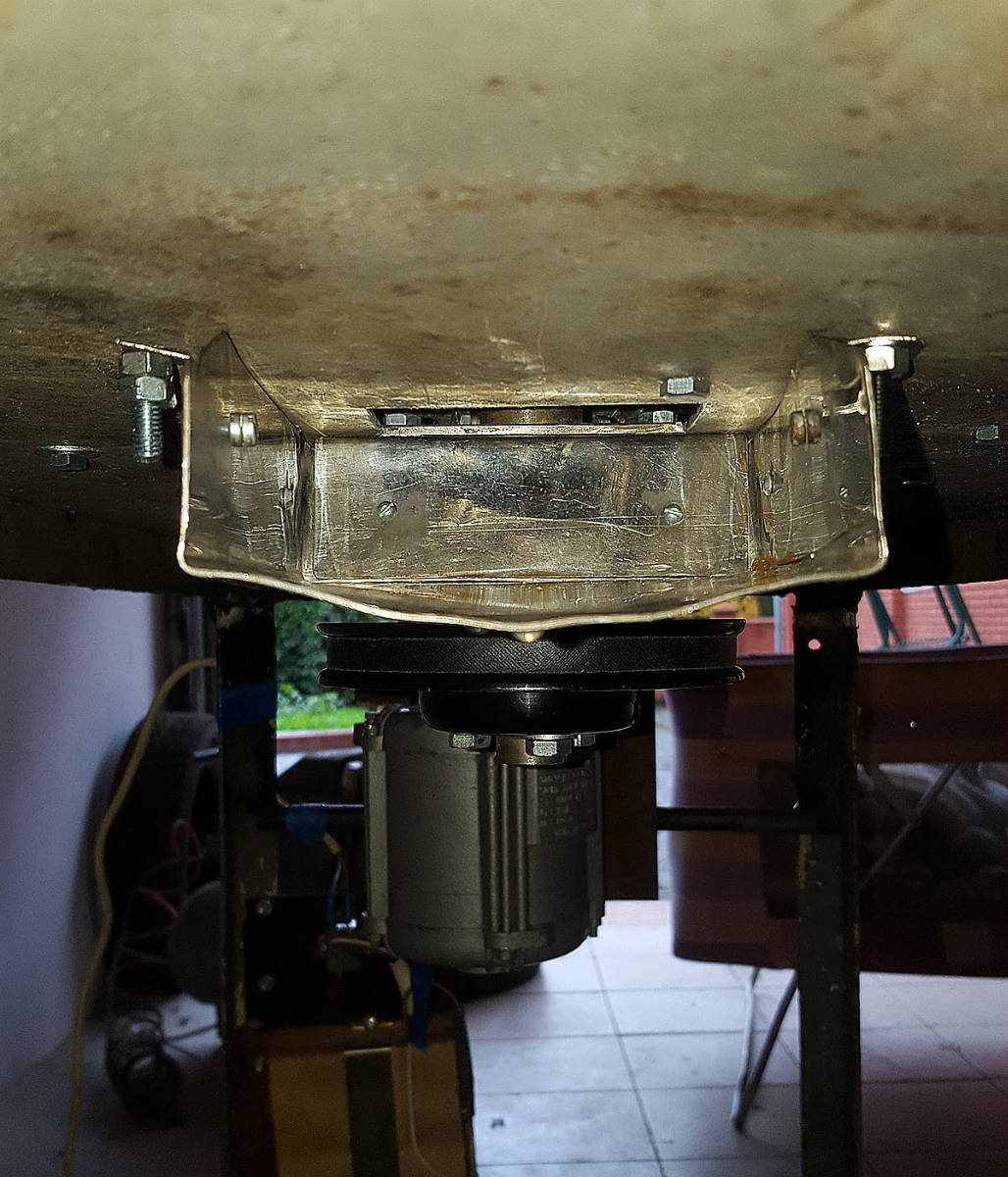

В конце сделал из нержи поддон-лоток для удаления дробленки.

Конечно, сразу заметил, что он требует доработки, т.к. в нем почти под прямым углом каша должна вываливаться в приемную емкость...

Стол планирую расположить под наклоном, чтобы гуща лучше стекала. Если не поможет - придется переделывать приемный лоток. :(

Теперь самое главное - ничего эта дробилка не дробила, но после апгрейда стала дробить. Диск просто прокручивался на скорости, гоняя яблоки по кругу!  o_O Мы с брательником(он мне много помогал, за что ему отдельное спасибо!) как это увидели - покатились  со смеху (две недели ушли на разработку и сборку агрегата!). Короче, диск надо было еще допиливать...
А вот и видео заснял в замедленной съемке, как она яблоками жонглировала :D Красиво получилось)
https://www.youtube.com/watch?v=kW-eREuQcXA

Небольшой апгрейд дробилки...

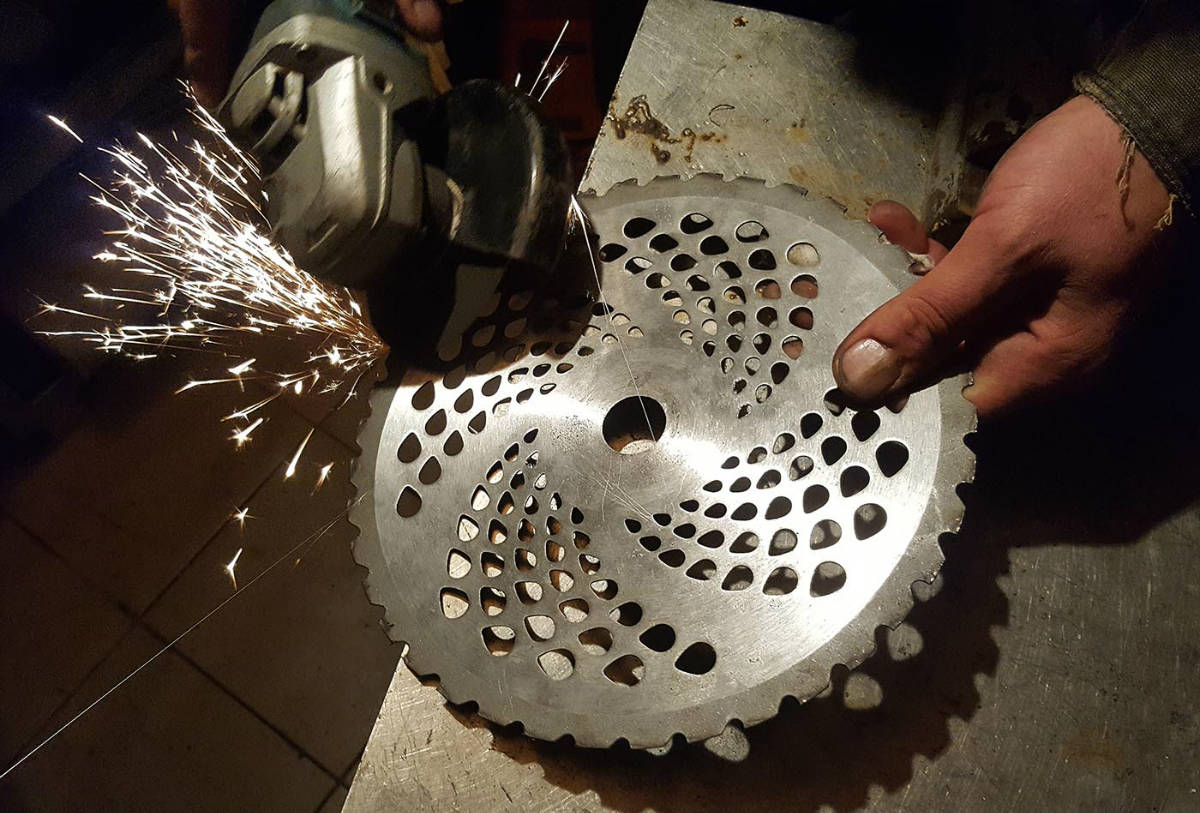

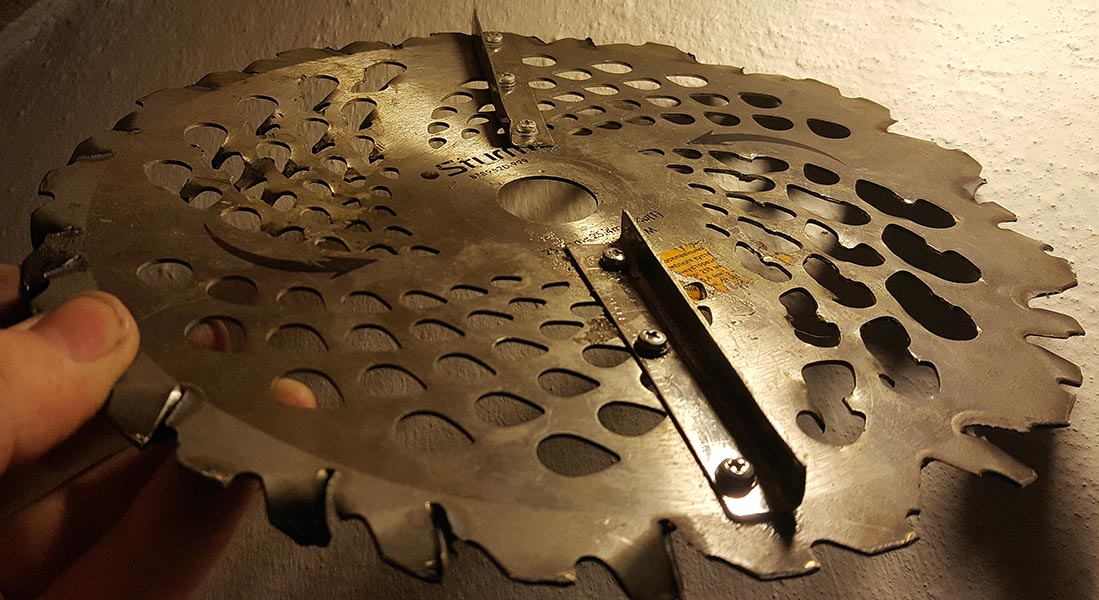

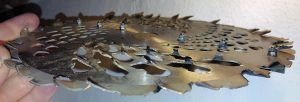

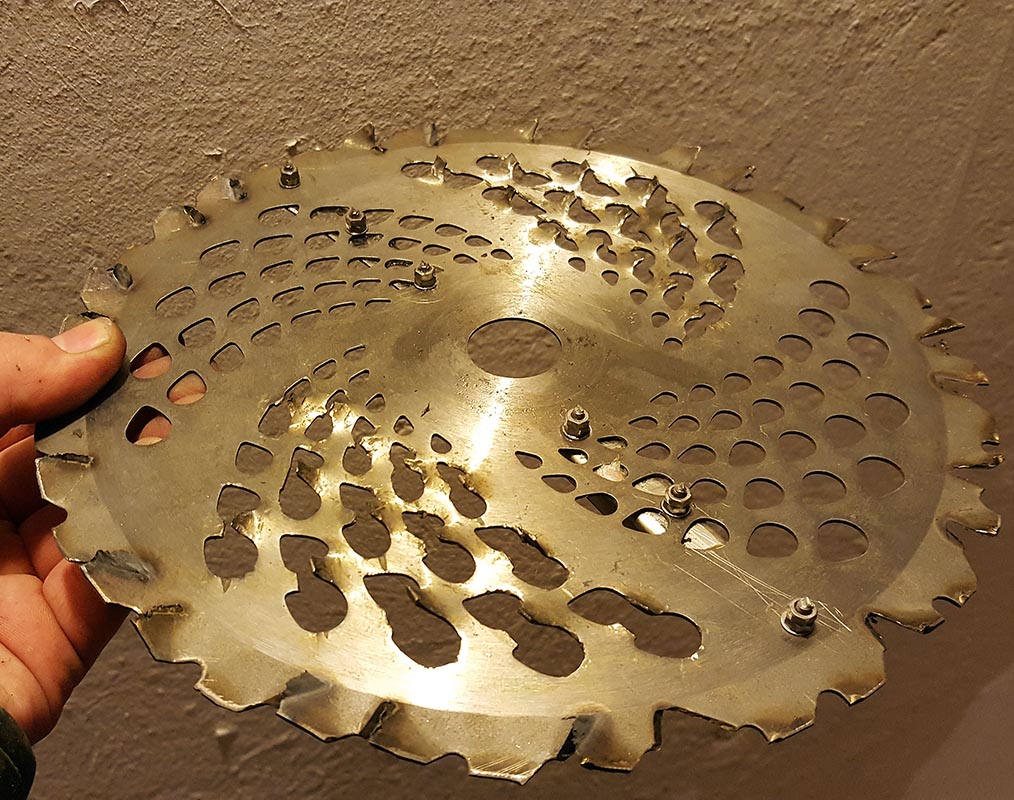

Раздраконил диск, заточил заусенцы, пришпандорил самодельные уголки из нержи снизу диска  - и стала дробить.



Есть одно НО ... - нельзя засыпать сразу много яблок - движок слабенький и под весом яблок диск останавливается. Зато вручную смело разом кидал по 4-6 яблок - за несколько секунд стачивает.

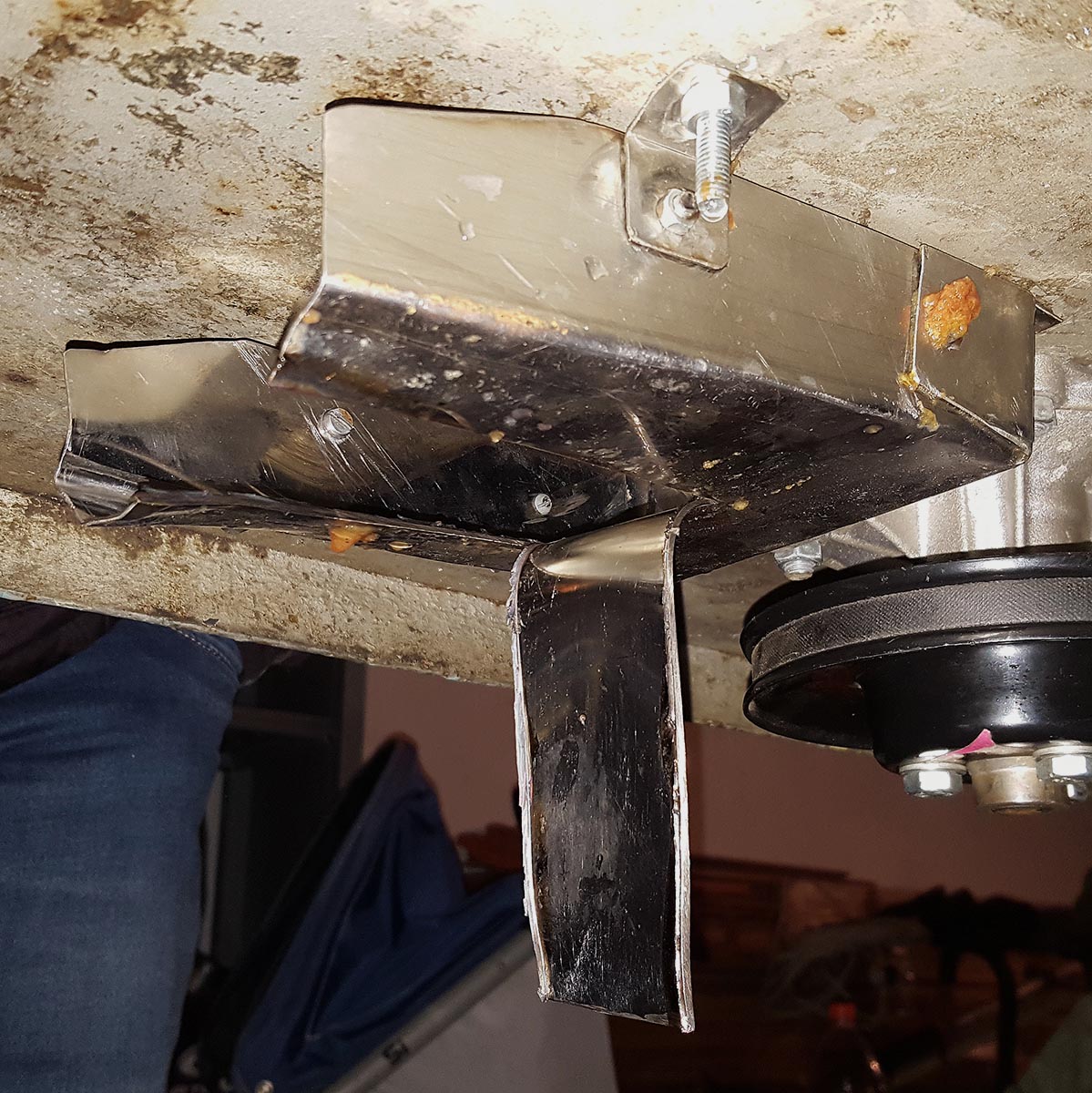

Еще модернизировал выходной лоток (пока просто разрезал и отогнул, лень было весь переделывать) - быстрее стала дробленка-каша вываливаться.
И еще всю конструкцию ставлю под наклоном, чтобы лучше вываливалось содержимое в дырку  :)

P.S.
Слава Богу, агрегат ожил и начал выполнять свои функциональные обязанности. Конечно, скорость не такая, как у некоторых (движок слабый, если высыпать сразу ведро яблок - тухнет), но все же для начала, думаю, сойдет и так. На пол мешка яблок уходит, примерно, около минуты.
А потом все идет пресс Пресс универсальный для фруктов
