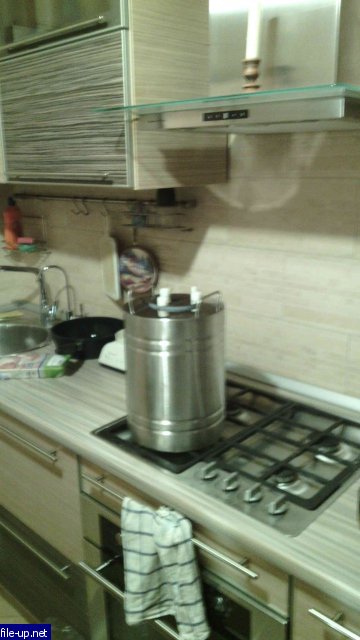

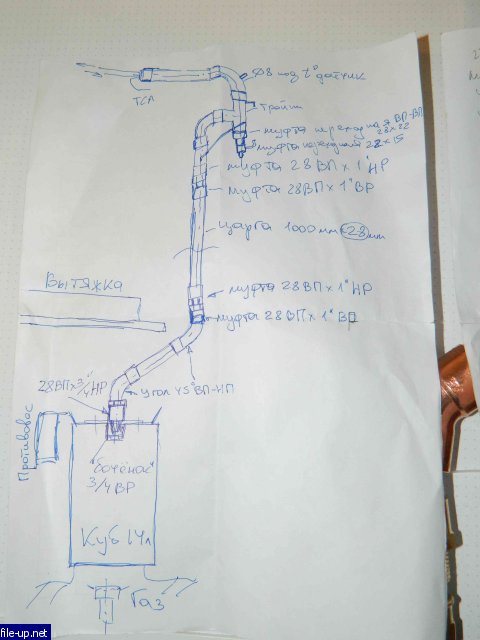

Колонна 28 мм в обход вытяжки (Страница 1 из 2)

не надо мучиться.
Стоимости всех этих переходов хватит купить и тэн и регулятор собрать. Куб на пол ( на деревяшку или коврик), тэн в куб и царгу еще на метр больше.
Вот аналогичный случай Колонна с обходом вытяжки

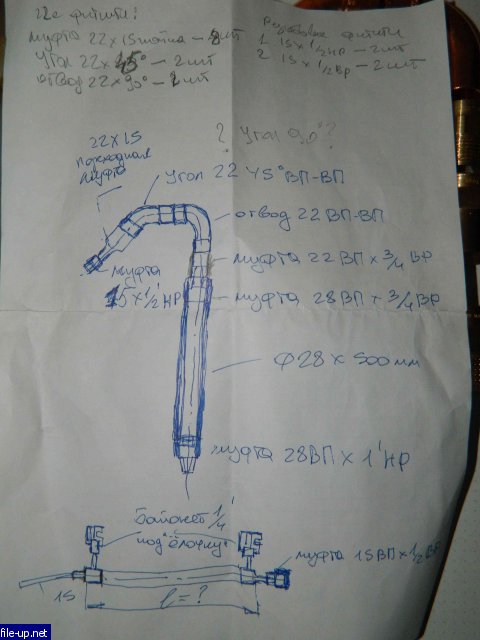

Начал потихоньку собирать колонну, спаял голову (пока без трубки возврата), а вот по поводу трубки возник вопрос: как делать срез верхней части трубки (приёмной части) в узле отбора? Параллельно поверхности жидкости (т.е. горизонтально) или перпендикулярно поверхности т.е. вертикально? Горизонтальный срез, как я понял сделан практически у всех, а горизонтально обрезать только предлагали как вариант или всё-таки кто-нибудь такое выполнил в металле?

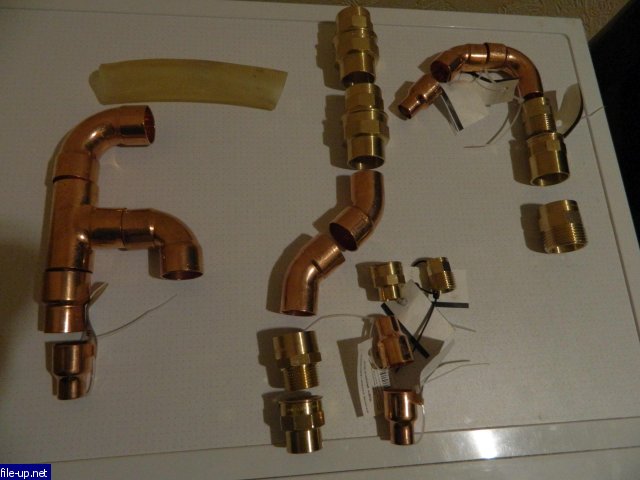

З.Ы. Постигло меня первое разочарование с купленными материалами - для вкручивания крана отбора была куплена FUBAG-овская футорка НР3/8'-ВР1/4'. Оказалась, что сделана не из цветмета, а из стали с покрытием... Пришлось заказать такую же VIEGA-вскую из бронзы, вопрос копеечный, но лишние бега по магазинам и задержка со сборкой

Особенного значения не имеет, сначала будет работать по нижней точке, при заполнении всей плоскостью.

Площадь контакта со спиртом совсем маленькая и "быстрая". Можно было обмеднить, как делает Николай (Фортуна), и спокойно оставлять. Иван Николаевич показывал фотки промышленных колонн с тарелками из "чернухи".

Ну при наклонном дефлегматоре точно не будет капать прямо в эту трубку, а стекать по стенке, так что стакан отбора заполнится первым.

При одном и том же угле наклона трубки возврата относительно стакана отбора и царги, при параллельном срезе к жидкости, стакан отбора будет иметь больший объем, чем при тех же условиях, но с перпендикулярным расположением среза к жидкости.

Мужики, вам чего обсуждать нечего? Этих капель попадет непосредственно в трубку совсем немного. Возьмите душем, распыленной струей в бутылочное горлышко попадите. Нам возврат нужен, стакан наполнится и будет держать уровень возврата.  Это вообще не принципиально, каким срезом трубка будет. По нижней кромке и будет работать до захлеба).

Так возврат прозрачный, вроде все видно.

И хроматограмму сразу с каждого уровня)))

Утро - лучший хроматограф

Likhoslav,  а сказать-то чего хотел?

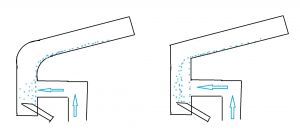

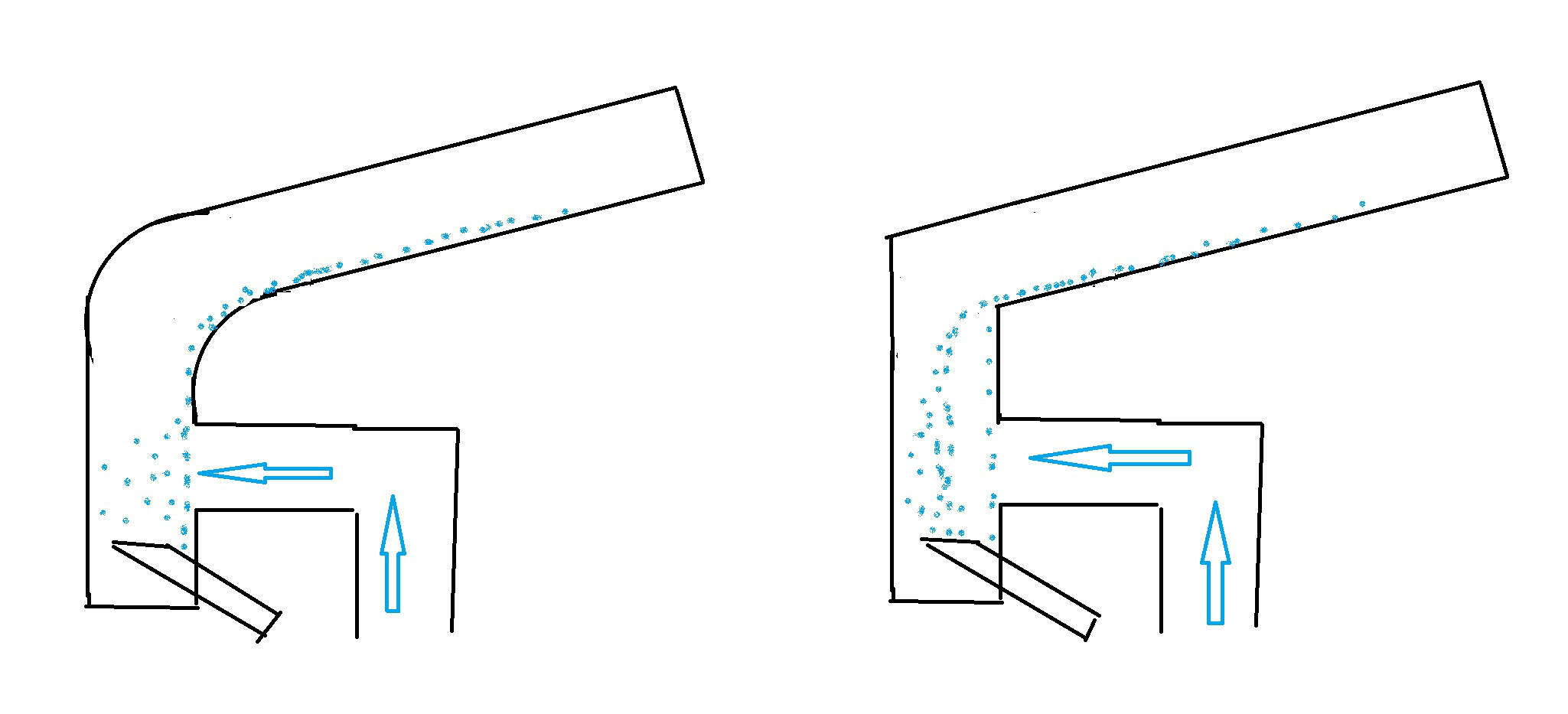

А я и не писал, что нужен объем с ведро. Да и написал я человеку, который спрашивал, чтобы он представлял, как и на что это влияет (срез трубки возврата). И по вашим рисункам, совсем необязательно что так будет стекать от угла с плавным загибом и резким. У меня сделан срез параллельно жидкости и не жужжу, все прекрасно робит. Человек спрашивал, я ответил как знаю, зачем еще умничать то?

Вот как раз практически только на это и влияет срез.

Да и пусть льется, ФЧ будет больше, спирт чище. А стакан все равно заполнится гораздо быстрее, в не зависимости от того, как, что и куда будет стекать.
