колона диаметр 76 мм (Страница 1 из 8)

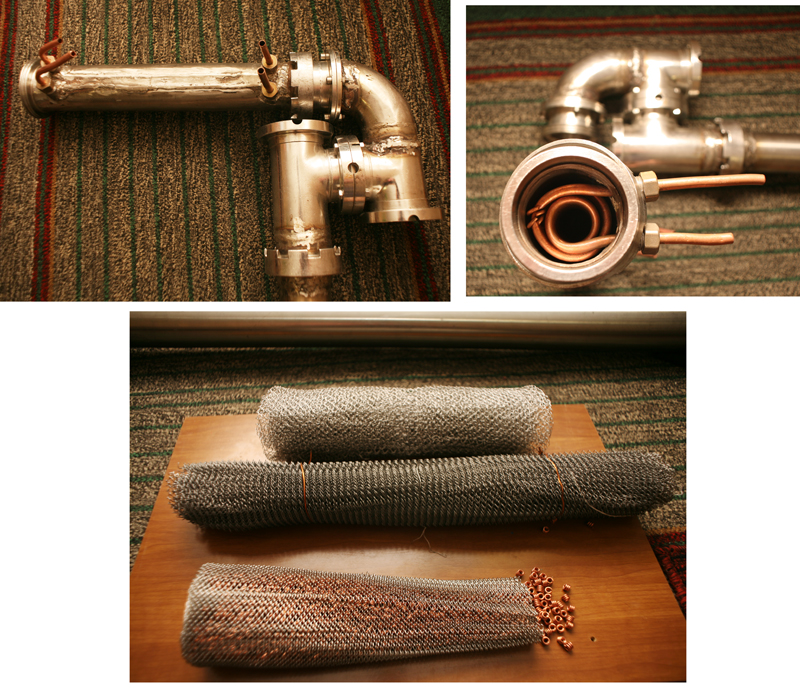

Начал собирать вот такой узел.

Сборка на болтах позволяет немного поменять параметры. Потолок позволяет прямой отрезок сделать 1550 мм,а немного позже еще увеличить высоту. Вопрос в том как определить оптимальную высоту колоны относительно диаметра? Насадку в колоне хочу использовать сетку нержу от фартуков с мясной промышленности. Накрутил из медной проволоки 2мм на 5мм прут по 3 витка примерно 0,7 литра. Интересует мнение форумчан относительно конструктива.

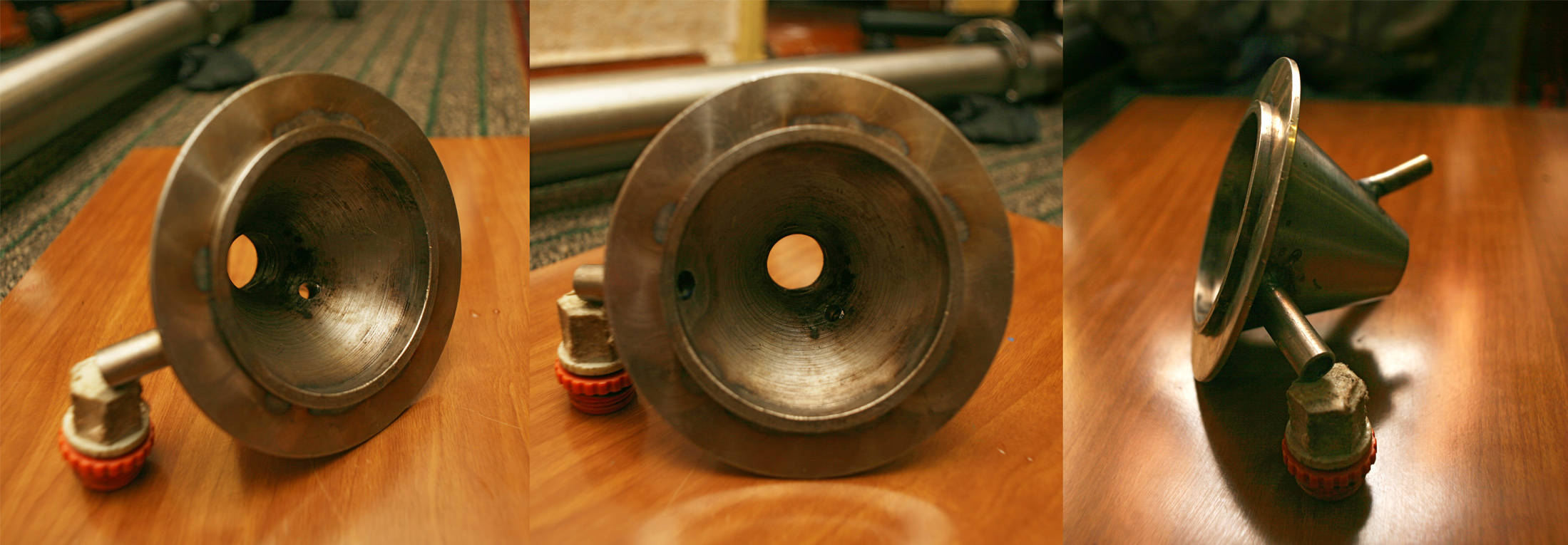

Узел отбора.

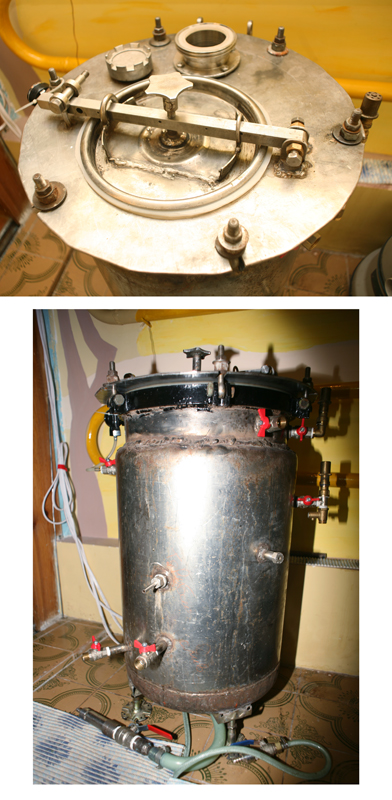

Объем до переливочной трубки (нд 13 вд 10мм)100мл.Внизу нарезана резьба 3\4 кран и клапан еще не приобрел, не знаю как посчитать  проходное сечение. Предполагаю, раз куб имеет объем рабочий порядка 65 л, тэны 6квт ,царга вд 73мм, то и отбор голов  можно вести 3 капли в секунду. Тело соответственно тоже быстрее. На фотке трубка уровня приварена вверх ногами, буду переделывать.

По другому не умею)))

Была идея сделать провальные тарелки, выточили мне 12 шайб из фторопласта. В кореле начертил расположение отверстий 2мм с шагом 2 мм шахматка, сложил по 6 шт начал сверлить, сверло тонкое, да и шпиндель бъет большое смещение. Сверлить нужно по одному, максимум два. Непонятно что делать с зазором между стенкой и тарелкой, он хоть небольшой но есть.

И КПД у нее около 50%. Т.е хорошо если из двух физических одну ТТ получим.
Зазор ИМХО не страшен, т.к. в этом месте может быть пленочный режим, а скорее всего поверхностное натяжение не даст сильно "обвалиться" флегме.

Теория ректификации

Владимир М, Теория ректификации
Про провальные тарелки в частности, и физические тарелки в целом здесь вряд ли будет информация, т.к. используемые диаметры до 50мм. Насклько я понимаю, вы попали не в самый удачный диаметр, т.к. для насадочной колонны высота ТТ уже слишком большая, а для тарельчатой- доступная высота маловата, хотя американцы делают 2' и 3' насадочные колонны небольшой высоты по схеме bokakob, но это не полноценная РК. Есть еще хорошая штука https://alcodistillers.ru/xcalcs6.html можно потыкать разные цифры. Я когда свою недоРК считал, мне помогло. При уменьшении нагрева падает производительность, но и уменьшаются скорость пара и высота ТТ.

Опять al всех опередил. Нам надо фору давать, в полчасика ))

Вообще калькулятор выдает от 14 до 17 ТТ в зависимости от крепости СС и мощности при ректификации.

Николай (Фортуна), нет, просто одновременно одно и то же пишем, а сегодня такое уже было у al и Аркадия.

Сейчас от куба до трубки возврата флегмы расстояние 1300мм, то есть 80 фт с расстоянием 15мм между собой не считая толщины тарелки. Подскажите с какого материала их сделать? Мне приходит на ум нержавеющая сетка плетения из 2мм проволоки нарезанная шайбами насаженными на прут с 13мм ограничителями. Даже предположив что, такую сетку можно купить, как ее ровно вырезать и добиться горизонтали у всех 80 тарелках?
