Тема: Моя РК

Здравствуйте, уважаемые Винокуры.
Начал постройку РК. Отчитываюсь.
Конструктив получился таким:

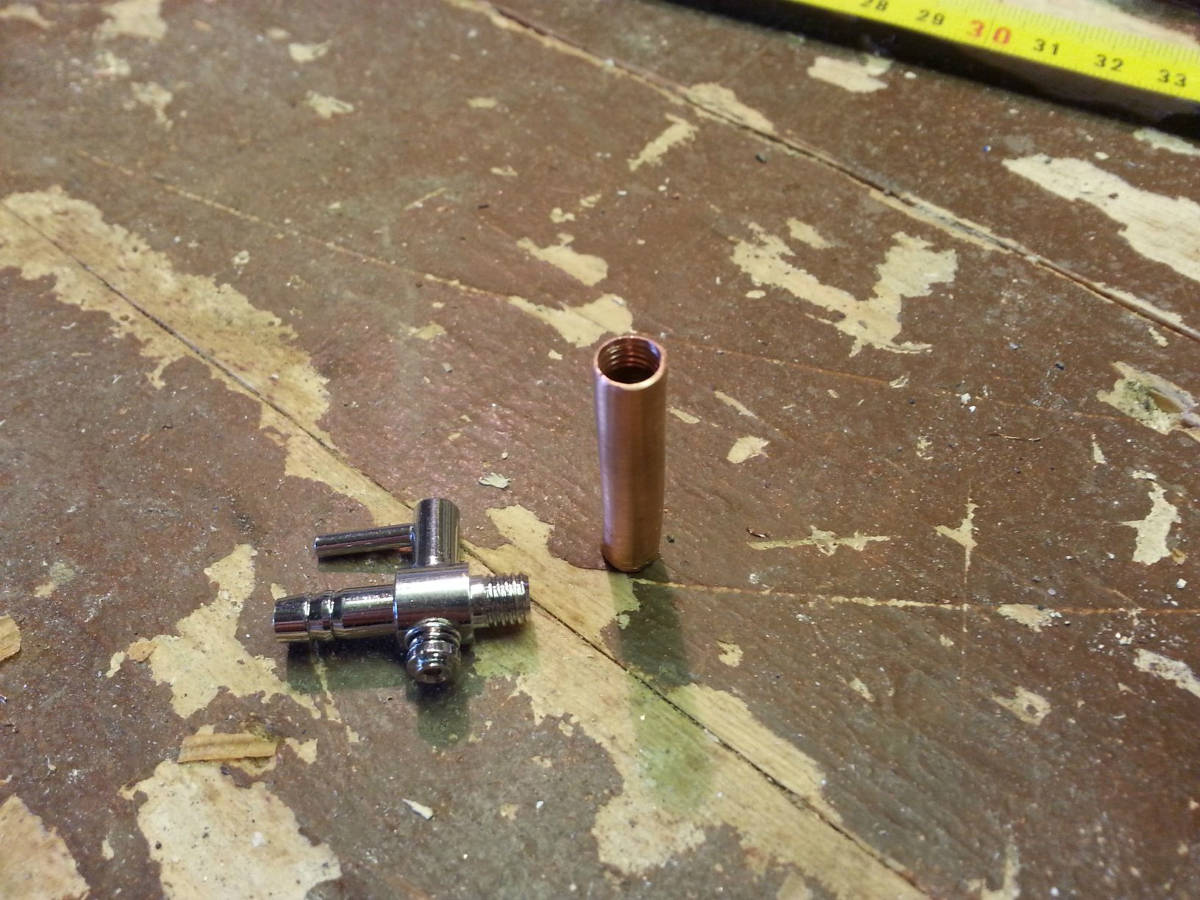

Краник применён в ЗОО магазине от аквариумного компрессора, металл не известен, но не магнитится, резьбу в трубке нарезал им-же.

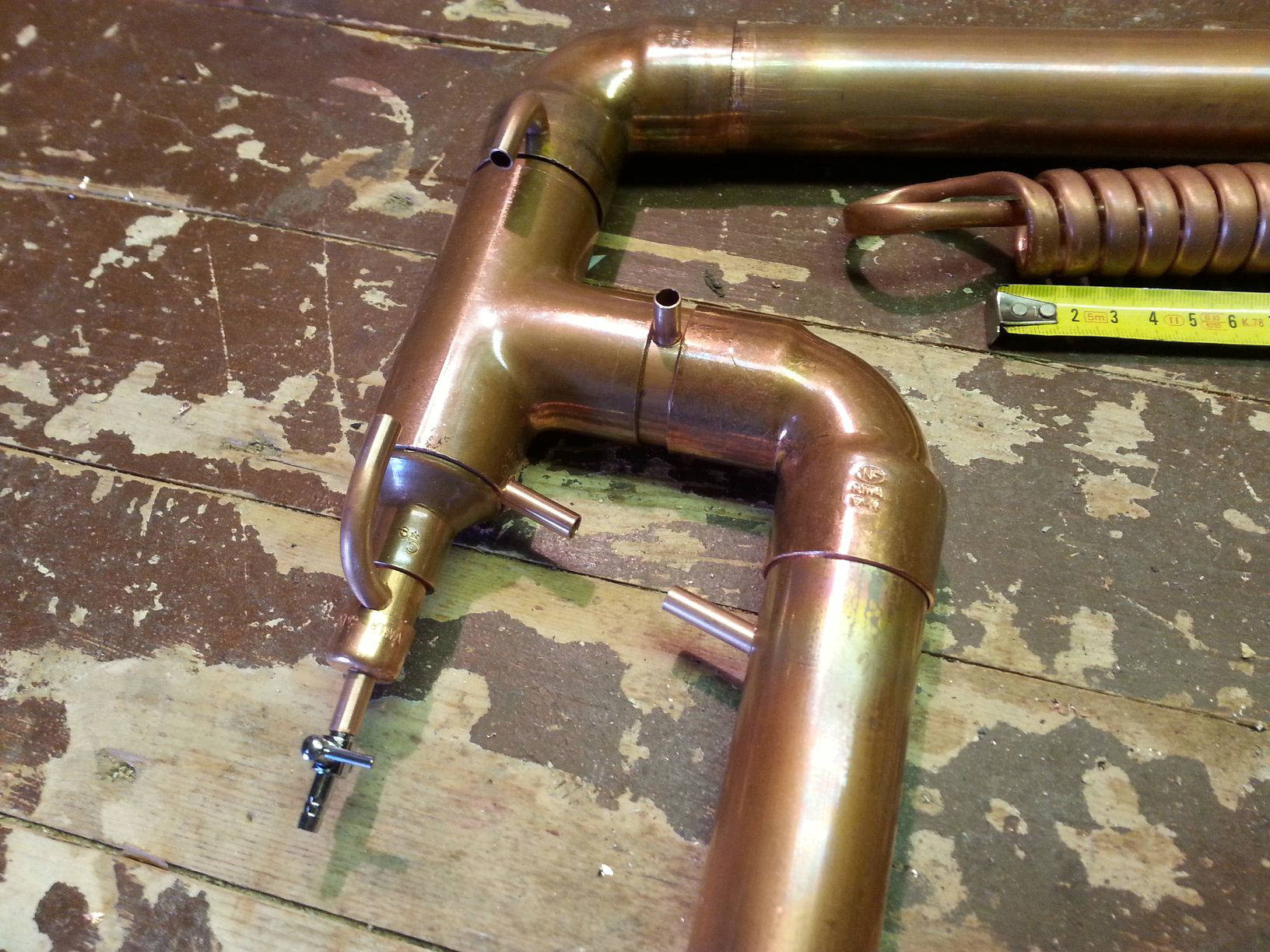

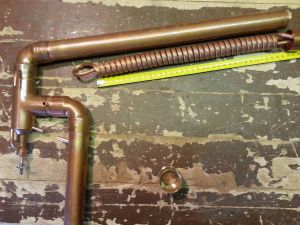

Димрот мотал на оправе 20мм медной трубкой 6мм, с толщиной стенки 0,5мм (брал у кондиционерщика). Как оказалось плющиться она даже руками, намучился. В итоге проходимость получилась не более 3 литров в минуту.

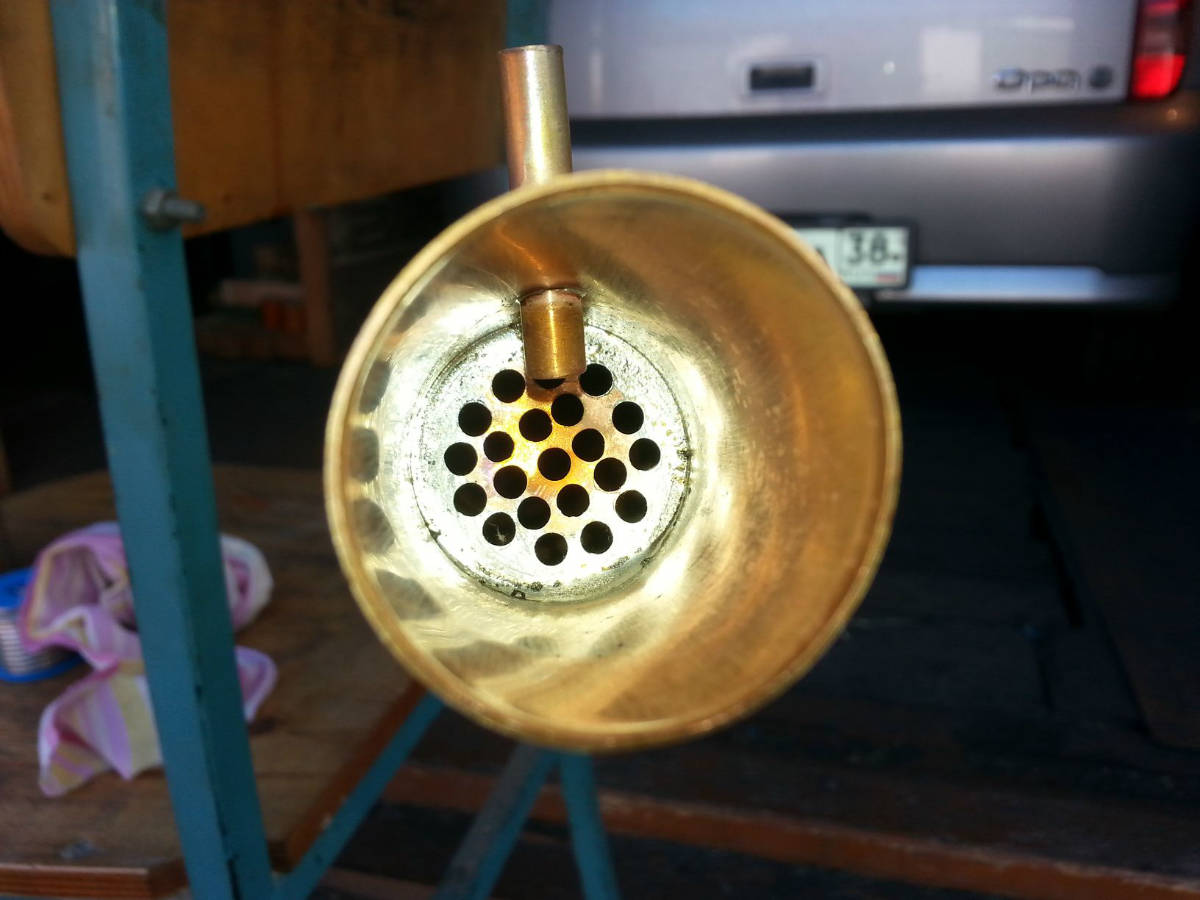

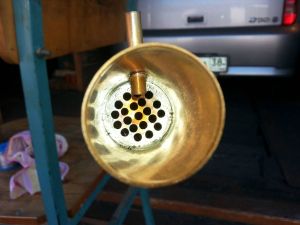

В самой трубе под трубкой возврата смастерил сито, чтобы насадка не проваливалась.

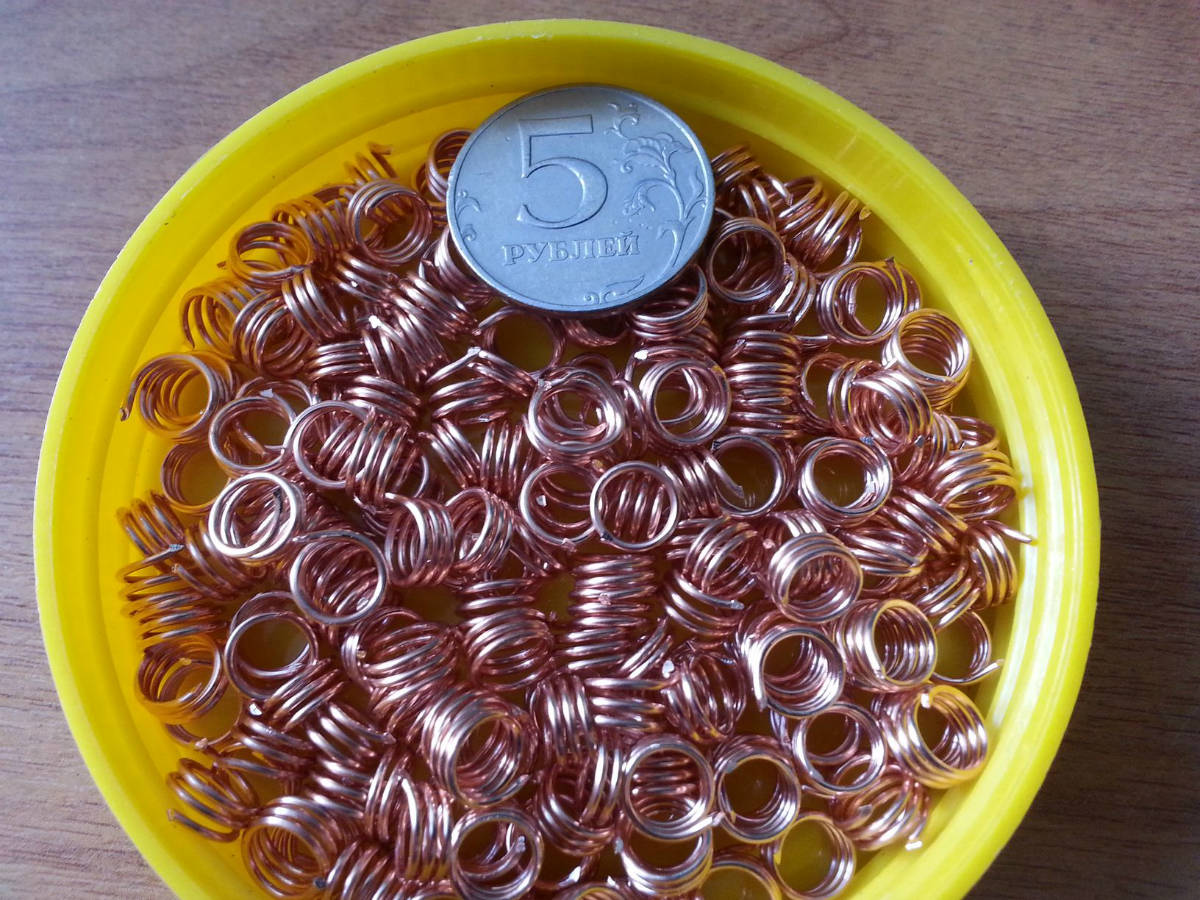

Насадка будет из медных колец, изготовленных из провода Д0,9мм. В царгу Д35мм, длинной 170см  вошло почти 1,5 литра колец. Теперь осталось придумать нижнюю заглушку, чтобы не вываливались.

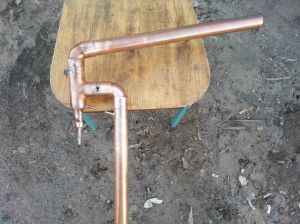

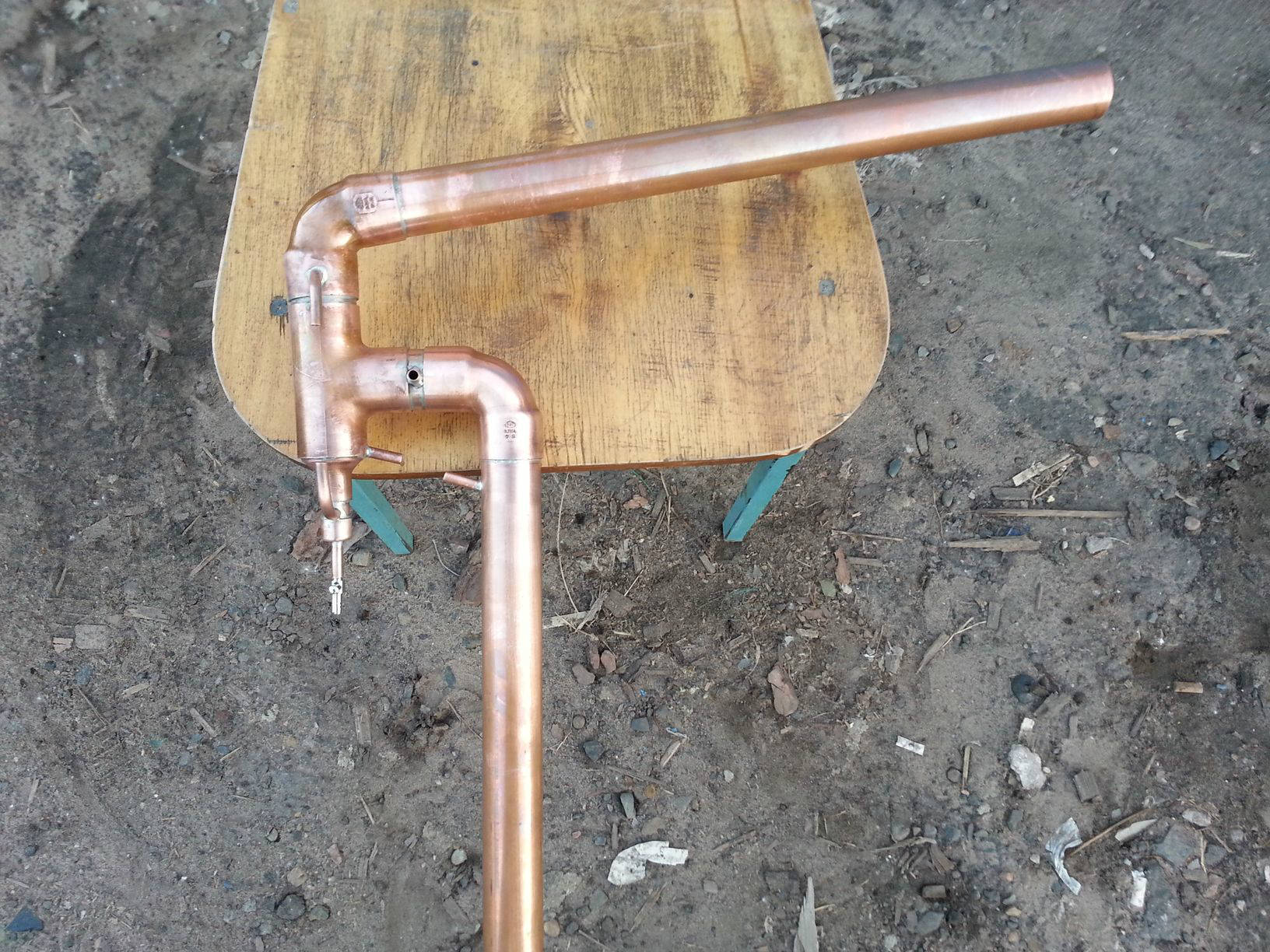

В итоге получилось вот:

Общая высота РК получилась 201см. Царга 170см (по насадке).

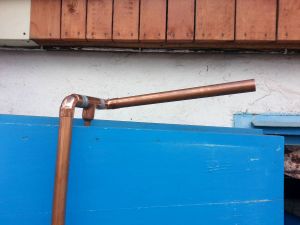

Уголок грел газовой горелкой, гнулся очень тяжело, боялся испортить. В итоге угол получился чуть более 10град.
Изначально намеривался собрать вот какую кострукцию, где не надо гнуть уголок и можно выставить любой угол, плюс выйгрыш по высоте 10см.

Но отказался из-за не устойчивости конструкции.
По мере готовности выложу остальные фото.
Если есть замечания на данном этапе, высказывайте.

vcherkun, Denis.Malmalaev, transfi, al, Lemon, LEV
