Парни, поделитесь опытом, чем нарисовать схему, сделать трассировку печатки и куда это все послать для изготовления? Полный цикл, так сказать, надоели макетки.
Пытался поиском, но спец темы не нашёл. Ткните, плиз, если плохо искал.

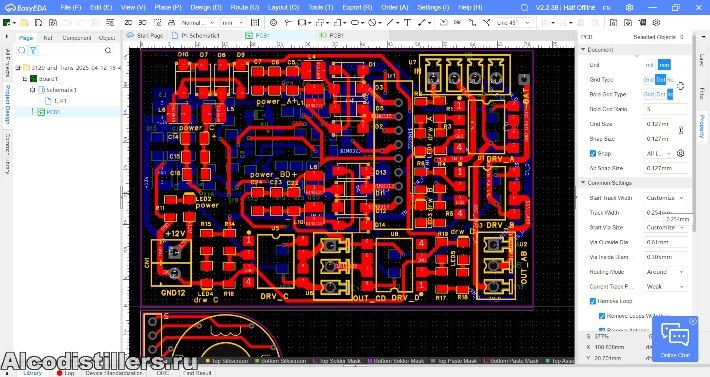

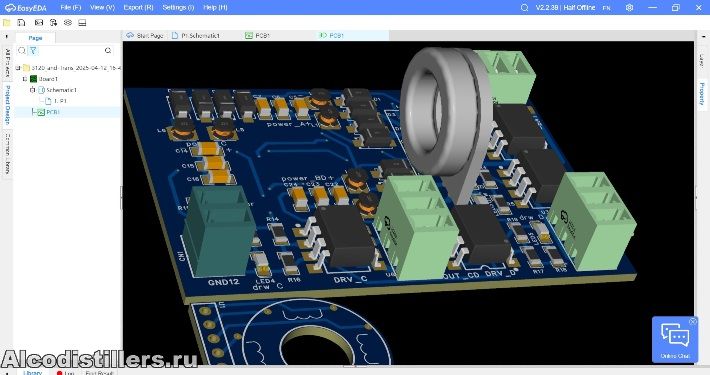

осваивай Easy Eda. советую сразу PRO установить, все бесплатно. Огромная библиотека компонентов, можно самому нарисовать свой компонент, 3D модель. Сразу видно как готовая плата будет выглядеть, Проверка ошибок, ну и авторазводка плат, как ранее говорил на высоте. можешь сразу заказ отправлять, можешь сделать под фрезеровку, можешь под ЛУТ... на сайте видно какая стадия изготовления твоей платы, ну и видео процесса( не твоего). Цены вкусные, делают и отправляют быстро
Я правильно понял, что прямо из редактора можно отправить заявку изготовитель? Вот это сервис!! Очень умно задумано. Обязательно попробую, как доберусь до компа
Вот к чему человеческая лень приводит. А она, как известно, двигатель прогресса.
А ведь было когда то удовольствием - спичку заточил, мамонтовое гов... эээ..битумный лак развел пожиже, нарисовал плату, вытравил перекисью с кислотой.. Хлорное железо, оно же для мажоров было. Даже двухсторонние платы делали. Для переходов на другую сторону платы пистончики из серебряной фольги делали. На заводе ее много было. Лазер с утюгом уже потом скрестили. А щас китайцы за еду трудятся. Класс!
Хлорное железо, оно же для мажоров было
Я в лаборатории работал, у меня всё было... Мы, кстати, БФ2 рисовали, добавив пасту из ручки. Клей в шприц инсулиновый, и погнали... Даже дорожки меж ног микросхем получались.
Лень - правда, двигатель прогресса. Когда-то лопатой судоходные каналы копали... Представляю, как это было лень, что огромные экскаваторы изобрели
...сейчас делаем такие проекты, на такой элементной базе, что никакие спички и иголки не помогут.
Вчера собрал на макетке блок для работы насоса отбора, капец, провода, перемычки. Да, работает. Но на колонну это безобразие на повешу. Сейчас разведу быстренько плату и на фрезеровку.
Сейчас разведу быстренько плату и на фрезеровку.
Ты делаешь плату для насоса как отдельного устройства, или в составе ПАК?
будет отдельный блок управления насосом
Вот я тоже такой собрался делать, с дисплеем, Энкодером, встроенной кренкой на 5В. Только мощный буду делать, 20+ л/ч.
Если тоже с дисплеем, то давай скооперируемся? Может ещё кому надо? Партией же дешевле выйдет.
...та я нарисовал под свою комплектуху. Но у меня энкодер голый, будет на шлейфе, дисплей 2004 тоже на шлейфе. Питание будет от источника 24В. Использую вместо кренки DC-DC. Драйвер 2208. Рисовал быстро, без оформления под фрезеровку. Не, ну если желающие будут, то в свободное время может подредактирую под другие хотелки, и подготовлю гербер для заказа.

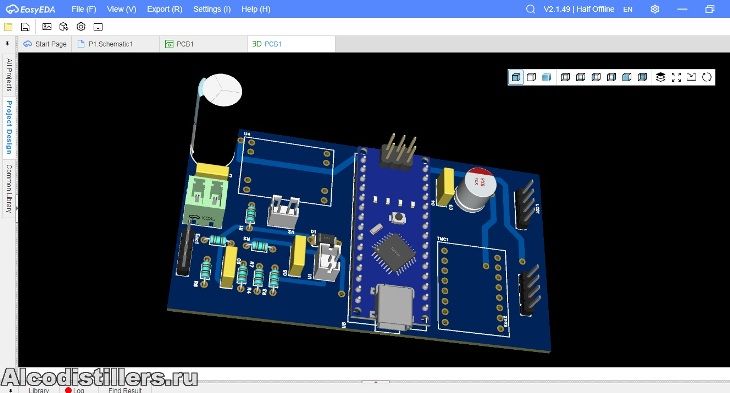

ну а этот вариант будет такой:
smotors, в какую стоимость выходит заказ такой платы для насоса? Конкретно этой печатки?
Скачал Easy EDA, разбираюсь...
