Всем здравствуйте! Нужно нагреть воду и поддерживать заданную температуру в небольшой емкости (кастрюля 5-7 литров). ТЭН врежу, а электронная составляющая не по зубам (гуманитарий). Может есть готовые решения? Или со схемой поможет кто? Вознаграждение гарантируется.
Привет!
Без вознаграждений:
Искать надо на "известном сайте" где в корзинке количество позиций отображается красным.
Т.е. на восточном Экспрессе.
Вбиваешь в поиск например это:
Цифровой термостат W3230 для контроля температуры,
И вылезает примерно пол ярда вариантов..
НО!!!
Непонятна необходимая мощность. Например для поддержания т-ры пусть 40 град С - надо совсем немного, и мощи сего прибора с неб. ТЭНОМ даже в 300 ватт - это можно кстати и посчитать -точно хватит. А например для поддержания т-ры пусть 99.99град С. Нужен Тэн мин 1 квт - я бы ставил 1.5 макс 2 квт.
Тогда эта штука сгорит - там на выходе реле маломощное... и контакты просто сгорят.
Надо добавлять типа усилитель мощности - симистор какой или там SSR AA - Самое простое.
Выбираешь регулятор с питанием 220В, чтобы не искать блок питания и то же самое 220 коммутируешь через выход реле на SSR AA - Кстати - ищется там же и недорого. ССР - потребляет мало и реле в терморегуляторе уже не сгорит. А мощу ССР выберешь исходя из расчетной примерно... см выше. я бы выбрал 25 А, учитывая сомнительную национальность SSR. + радиатор почти любой - хоть ровный лист алюма размером .. Хоть из старой советской аппаратуры. Но это все на проводках под винт собирается.
А если попроще - с симистором - то надо уже паять и там пару деталей к нему добавлять..
Панаев, Термостат на STM8S003F3P6 для клапана отбора
Панаев, да
да
Нагрузка подключена правильно, а вот на счёт управляющего сигнала не уверен. С платы только вкл/выкл приходит, проще говоря релюшка, а твердотелке для управления вольты нужны.
st, в темах есть правильные схемы, просто провода местами поменять.... 1 от ssr на gnd, второй на реле K0, и перемычку между 12V и K1
Надо только посмотреть на сколько вольт SSR и если что резистор довесить на понижение или подключаться не от бортовой сети термостата, а отдельным блоком питания, например от мобилки...
Вопрос к представленной схеме, всё ли там правильно?
Нет, но в теме откуда картинка, должна быть правильная схема.. если память не изменяет. Ответил ДА просто не посмотрев схему, моя вина... но там нет ничего опасного, просто в таком подключении не заработает...
Это не будет работать.
В схеме применено SSR 25 DA = 25 ампер - хорошо
DA= Digital to Analog т.е. управляющее напряжение постоянного типа, а выход для переменки. (Пока рисовал схему уже обсудили.)
Для минимального обвеса надо выбрать модель самого контроллера с питанием от 220 в - чтобы не искать дополнительно 12в блок питания
Да, провода к выключателю, далее к контроллеру, далее ко входу SSR 25 AA - можно брать достаточно тонкие...макс 0,75 мм2.
Схема в Ретро стиле:
клеммы 1 и 2 SSR - это выход. на одну подаешь через вилку толстым проводом 220 ( любой конец) со второго соединяешь тем же проводом с тэном. А второй конец тэна - тем же проводом на второй конец вилки
и втыкаешь ее в 220. Вместо Тэна можно временно попробовать лампочку для наглядности.
Это я говорю о выходах любого SSR
Вход: если использовать такой как на рисунке ( а это именно тип АА) то, чтобы лампочку зажечь ( а после втыкания в розетку ничего не должно гореть.) - надо подать на вход переменку - можно из розетки тоже.
Сам термоконтроллер - просто через контакты РЕЛЕ ( Щелкает) размыкает и замыкает цепь управления ( входа) SSR. Т.е. имитирует как бы подачу на вход ( INPUT) 220 или неподачу, в зависимостити от контроллера. А сам контроллер - сравнивает температуру установленною на нем и фактическую с датчика. - при достижении - выключает реле и на вход SSR ничего не подается. = лампочка или там ТЭН не включены. Вода остывает и контроллер снова включает итд = держит температуру.
Обычно в контроллерах - есть несколько параметров удержания ( например разница между температурой срабатывния и выключения - дельта... скорее всего надо ее минимум 0.5град делать. Чего то там еще - забыл - в описании посмотришь.
Кстати, есть еще такие SSR VA - т.е. на входе стоит просто переменный резистор. а выход- как обычно.
Такэтот резистор можно или просто коротить выходом реле или обрывать - в зависимости от того, при каком сопротивлении резистора - SSD включается - ри полном или при 0? - я уже не помню. Надо вначале определиться какой SSD ближе, дешевле и быстрее всего.
Далее определиться с необходимой мощностью - пока ответа нет - так какую температуру и в какой емкости ( на ск. термоизолирована) и каким тэном - а то может тэнов в округе только на 16 квт и все...
Далее уже как то в коробку тулить + вентилятор если надо более 500 вт...
Еще раз про контакты - 1 и 4 это совсем разные контакты
Они друг друга не очень касаются. вообще для варианта AA - могут , но это необязательно.
Для других SSR - их как то соединиять = ПРОТИВОПОКАЗАНО для здоровья своего и близких.
Удачи.
Схема в Ретро стиле
0.1 секунду даже не проработает и сгорит к бениной маме..
Темы про электронику если что тут ... там есть готовые решения Электронное оборудование

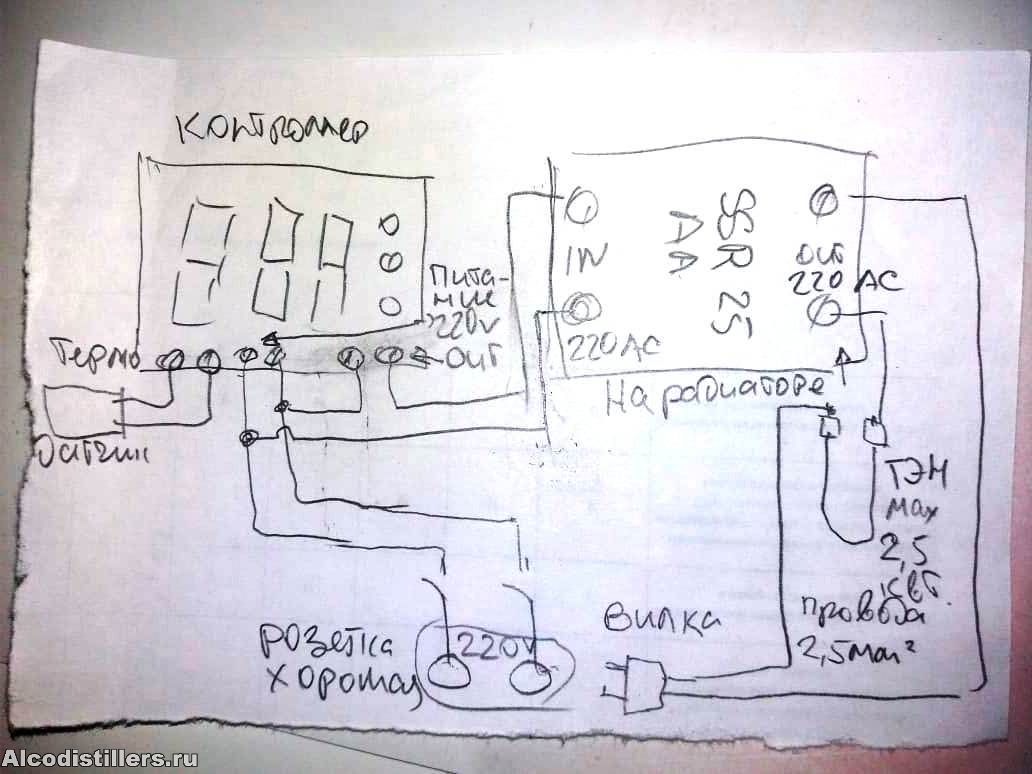

Схема на рис чуть выше:
Взаимопомощь, подарки, обмен
один в один как у меня. И обсуждается как рабочая.
не должно сгореть - на SSR 25 АА - нарисовано на входе:
Можно подавать до 250 AC.
Понятно, что решение так себе. Изолировать провода и контакты тщательно, Не перепутать - а то можно под один винт и фазу и ноль засунуть... Но пока не видно противопоказаний. Если следовать простым правилам ТБ.
Товарищ же не пишет - что у него есть?
Если с нуля, так я бы взял SSR 25 VA - что управляется переменником и его бы (переменник) или коротил бы выходом реле или разрывал бы - гораздо безопаснее конечно.
Панаев, Термостат на STM8S003F3P6 для клапана отбора
Панаев, для SSR-**AA првильная схема здесь...
Взаимопомощь, подарки, обмен
Для SSR-**DA правильная схема здесь...
Термостат на STM8S003F3P6 для клапана отбора
Во второй схеме не указано питание платы, но я думаю там видно и понятно куда подключить 12 вольт. А там где плюс/минус хоть батарейку, хоть блок питания от 3-х до 32 вольт постоянного тока.
Или SSR другой нужен, DA?
Да
0.1 секунду даже не проработает и сгорит к бениной маме..
Почему так решил?
