может конденсаторчик прикрутить на вход измерения? Может поможет.
Не-а, не поможет.
Конденсатор сгладит измеряемый кусок синусоиды,
стаб будет думать, что на выходе напряжение малО и в конце-концов откроет симистор на всю.
грязной сети
Может дроссель на вход? Мощный, на весь потребляемый ток.
https://elektrolife.ru/wp-content/uploa … o-toka.jpg
Что-то типа такого, можно часть.
Самый частый фильтр это три конденсатора с отводом на массу (что в центре) и два дросселя. Полная схема вообще для тяжёлых случаев
Посчитать можешь?
Что считать?
У меня есть заводские фильтры, раньше в плазменные телеки обязательно ставили, там два дросселя проходных, и три кондера. Половина приведённой выше схемы
Я в телефоне, не могу нормально фотку вставить
https://static.chipdip.ru/lib/657/DOC000657456.jpg
Не годятся.
Слаботочные.
И помехи режут сильно ВЧ.
С гаражными вряд ли справятся.
Я же не в качестве готового устройства предложил, а схему. Понятно, что дросселя нужны "потолще".
"Гаражные" ещё нужно понять. Первая схема как раз с НЧ подавление. Вообще схем оказалось так много... Включая активные фильтры. Всё упирается в назначение. Универсального фильтра нет. Разве что аппаратно резать всё, что выше нормы (всплески)
Добры1 всем день. Вылечил проблему. Конденсатор от 1 до 3 нФ от входа детектора нуля на землю. Все. Стоит, как у молодого бойца!
Дросель пробовал, вернее полноценный фильтр, не помогло. Кондюк на вход измерения - не помогло. Причем прыгали показания даже на разгоне без нагрузки.
Конденсатор от 1 до 3 нФ от входа детектора нуля на землю.
Сдвинул фазу от 12 до 34 градусов.
Стабилизация сохранилась?
Подключи лампочку накаливания и посмотри, что там.
Стоит, как у молодого бойца!
Не, у молодого бойца только два желания:
1. ЖРАААТЬ
2. СПАТЬ.
Сдвинул фазу от 12 до 34 градусов.
Стабилизация сохранилась?
Подключи лампочку накаливания и посмотри, что там.
Стабилизация сохранилась. Лампочку подключу позже. Вчера головы отбирал мл 600. Все нормально.
Решил посчитать аналитически, что даст такое решение:
Конденсатор от 1 до 3 нФ от входа детектора нуля на землю.
Получил вот такой результат.
Напряжение сети 220 вольт, частота её 50 Гц.
При 1нФ сдвиг фазы получился 12,7 градуса. В тактах это 1400. Верх регулировки 218 вольт. Частота среза получившегося ФНЧ 221 Гц.
При 3нФ сдвиг 34 градуса, тактов 3800. Верх регулировки 214 вольт. Частота среза 73 Гц.
Выключение симистора в текущей прошивке происходит за 2000 тактов до прогнозируемого перехода через 0.
Т.е. при 1 нФ всё будет работать нормально, при 3 нФ возможно невыключение симистора и постоянный максимум напряжения на выходе.
-----
Так что этот вариант избавления от помех вполне работоспособен.
С ограничениями.
Nikolai44
-----
Как-нибудь на досуге попробую экспериментально всё это проверить.
Возможно, модифицировать прошивку.
эннкодеры с металлической передней панелью гарантируют наличие фазы на насосе, на датчиках, на самой панели
Можно модифицировать прошивку для работы с кнопками.
Кнопки можно подобрать хорошо изолированные.
Надо?
Не-а. Достаточно просто обнародовать, что именно такие энкодеры не имеют изоляции между корпусом и GND, и на металл их монтировать нельзя.
Кто захочет убиться - все равно найдет способ, а предупредить тех, кто по незнанию, надо обязательно.

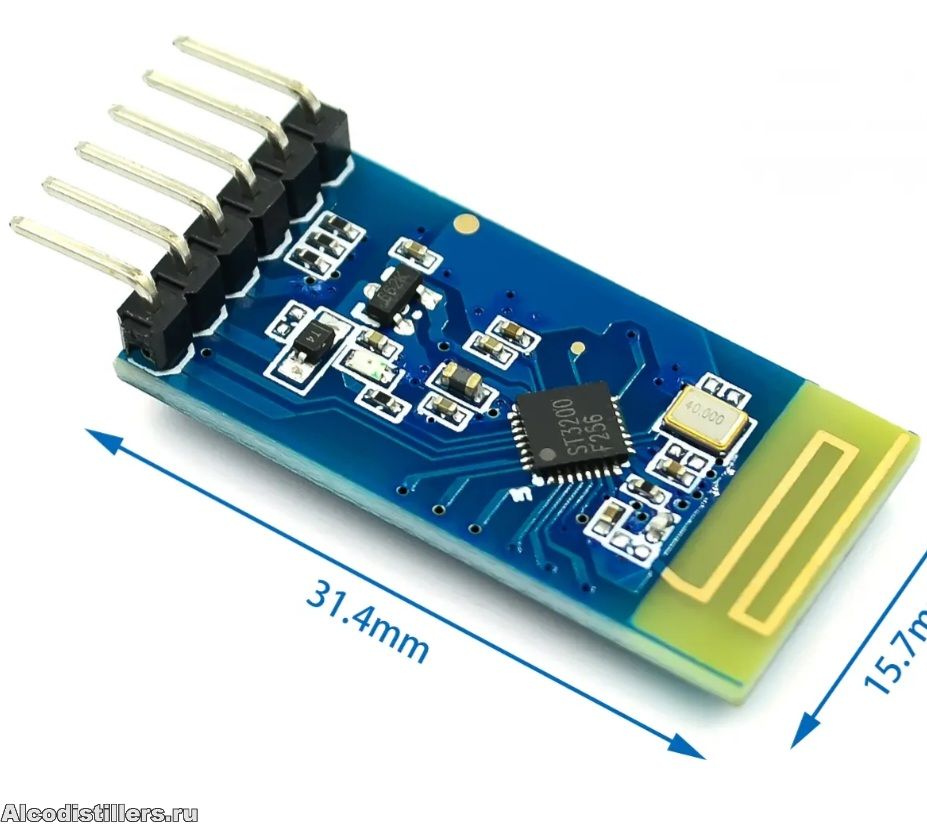

Поставил bluetooth модуль YD33 вместо HC05. Действительно, дальность приема возросла. Раза в 2. Еще припаял к напечатанной на плате антенне внешнюю антенку, теперь доволен как слон
. А то до опочевальни моей с трудом дотягивало.
Так что, у кого толстые стены или большие расстояния, берите лучше YD33.
Спрошу здесь, вроде вопрос тоже про электронику.
Сегодня рылся в закромах, на глаза попался счетчик Mercury 200. Подал напряжение, пожмал кнопку - а он и ток показывает и мощность.
Никто не сравнивал показания тока и мощности современных счетчиков с тестером RMS, в случае когда нагрузка включена через фазовый регулятор мощности?
