61

Re: Стабильная ректификационная колонна от АД

daminalp ©:

Немного подумал и решил пристроить слева съемный противовес.

Надо еще немного подумать.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

62 (2021-08-16 17:47:06 отредактировано daminalp)

Re: Стабильная ректификационная колонна от АД

Если я правильно понимаю, то противовес не поможет если колонну начнет колбасить?
  Также можно доохладитель расположить на противоположной дефлегматору стороне. Это будет определенным законным противовесом.
  И наконец, можно прямо на кубе соорудить некое утяжеление и превратить весь аппарат в "Ваньку-встаньку".
  И последнее, если прикинуть где будет располагаться центр тяжести конструкции, то вполне возможно, что и городить нечего. И так будет нормально стоять.

Просто хочется, чтобы устойчивость конструкции была получше.
п.с. Наклонный дефлегматор делать не планирую.

Качество - всё! Количество-ничто!

63

Re: Стабильная ректификационная колонна от АД

daminalp ©:

колонна будет работать в разных местах

У меня голова 2" собрана на базе тройника из нержавейки, царга 165 см, диоптр, дефлегматор стоит на кубе 12 или 20 литров без  противовесов и растяжек.
Мне кажется, что вы планируете  оставить  на тройнике все кламповые соединения. Если так, то зря. У меня на тройнике остался только один, в сторону димрота. Обрежьте тройник до минимальных размеров  и с устойчивостью наладится.

2"нс 1650 Дсд.

64

Re: Стабильная ректификационная колонна от АД

Спасибо большое! Я тоже так сделаю. Только укорачивать буду только тот, который идет к димроту. Сверху будет съемная заглушка в которою я вмонтирую термометр.
  Таким образом, у меня будет съемная голова вся в сборе с паропроводом, димротом, сепаратором и доохладителем.

Качество - всё! Количество-ничто!

65

Re: Стабильная ректификационная колонна от АД

daminalp, рисуй.

Homo est mundi pars

66

Re: Стабильная ректификационная колонна от АД

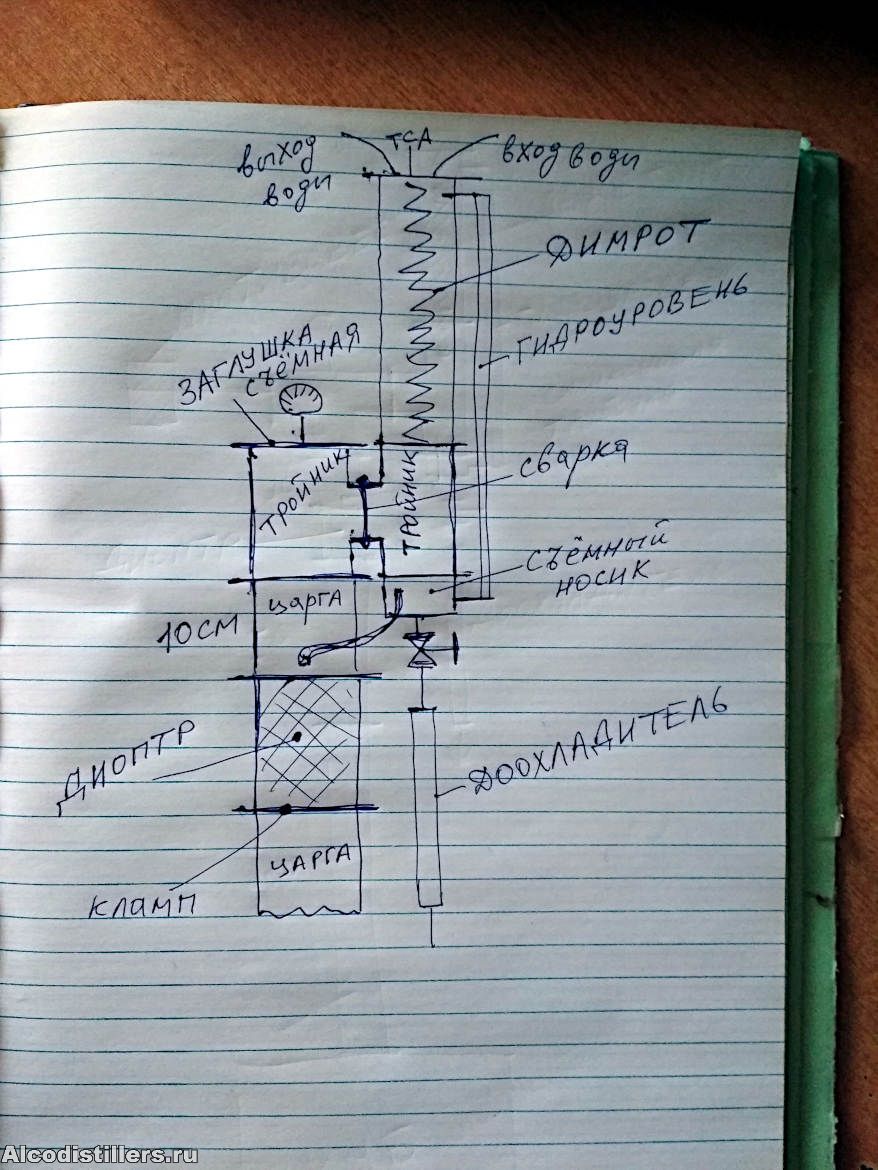

  Объем сепаратора можно менять в широких пределах от 30 мл(мин) и до 60 мл (мах) при помощи силиконовой трубочки. Носик нижний будет съемным и перед процессом всегда можно будет задать желаемый объем сепаратора.. Больше нам не требуется, а меньше тоже не надо.

  • IMG_20210816_184107.jpg
    size: 156.94Кб type: jpg
Качество - всё! Количество-ничто!

67

Re: Стабильная ректификационная колонна от АД

daminalp, вроде все правильно.

daminalp ©:

можно менять в широких пределах от 30 мл(мин) и до 60 мл (мах) при помощи силиконовой трубочки.

Есть вариант, что с димрота будет капать напрямую в трубочку. Я бы уголочек какой-нибудь приладил.

Homo est mundi pars

68

Re: Стабильная ректификационная колонна от АД

У меня трубка возврата расположена в торце носика и входит внутрь сепаратора вертикально вверх на высоту соответствующую 30 мл спирта. Прикидочный расчет говорит, что эта высота равна 15 мм.
Думаю сделать Г-образную планочку, которая будет одеваться на трубочку и сверху будет надет силиконовый шланчик. Шланчики будут разной длины 15,20,25, 30 мм. Планочка будет как зонтик над отверстием и никакие капли из дефлегматора не попадут в возвратную трубочку.
  Нарисовал бы, но сейчас все собрал, упаковал. Меня переводят на другой объект и меня не будет здесь некоторое время.

Качество - всё! Количество-ничто!

69

Re: Стабильная ректификационная колонна от АД

daminalp ©:

Объем сепаратора можно менять в широких пределах от 30 мл(мин) и до 60 мл (мах)

В итоге остановишься на одном и скорее всего минимальном.  *YES*

70

Re: Стабильная ректификационная колонна от АД

daminalp, рисунок очень приблизительный. Как глубоко димрот заходит в стакан отбора? Нужно уточнить уровень возврата и уровень гидроуровня.
У меня трубка возврата имеет ровный срез, наверное какие то капли с димрота туда попадают, но, что в этом плохого?

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

71 (2021-08-16 23:11:12 отредактировано )

Re: Стабильная ректификационная колонна от АД

Для того чтобы методом периодического сброса ускорить процесс отделения голов необходимо иметь точные анализы и того что получается и того что отбирается. У меня таких возможностей нет. И поэтому вы правы. Минимальный объем стакана для меня - беспроигрышный вариант при традиционной скорости отбора голов.
  Ну а с отбором ароматных фракций мне предстоит еще долгоооооо разбираться.

al ©:

Как глубоко димрот заходит в стакан отбора?

Нижний край димрота будет не ниже верхней границы паропровода. Соображение простое: горячий пар стремится вверх и сразу начинает контактировать с рабочей поверхностью димрота. Я считаю что немного выше верхней границы паропровода димрот расположить можно, а ниже не нужно. А лучше не мудрить и повторить классику.

al ©:

Нужно уточнить уровень возврата и уровень гидроуровня.

Нижняя трубка гидроуровня уже вварена в носике(заводская трубка)
  По заводскому замыслу это трубка ТСА. Конечно, эта трубка по-хорошему должна быть почти от самого вентиля. Я посмотрю что можно будет сделать. Скорее всего заводскую ТСА на носике придется переваривать как можно ниже. Уровень возврата будет на 15 мм выше торца носика. Это как раз объем стакана в 30 мм (примерно) Точнее надо измерить по факту и высчитывать. Может быть не 15 мм, а 17 или 13 мм. Пока не знаю.

al ©:

У меня трубка возврата имеет ровный срез, наверное какие то капли с димрота туда попадают, но, что в этом плохого?

Я тоже так думаю. Но человек опытный советует. Тем более что технически этот момент реализовать нетрудно.

Качество - всё! Количество-ничто!

72

Re: Стабильная ректификационная колонна от АД

daminalp, периодика не ускоряет отбор голов. Головы нельзя отобрать быстрее, чем они накопятся.
Ответы на свои вопросы я не понял из твоих объяснений. Нужно чертеж с понятными размерами и точными уровнями.
А вообще читать больше.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

73

Re: Стабильная ректификационная колонна от АД

До свидания, уважаемые товарищи! Я не прощаюсь. На новом месте нет возможности сидеть на форуме. Вернусь через три недели.

Качество - всё! Количество-ничто!

74 (2021-08-16 23:28:58 отредактировано st)

Re: Стабильная ректификационная колонна от АД

daminalp ©:

методом периодического сброса ускорить процесс отделения голов

daminalp, это заблуждение. Периодикой не получится ускорить отбор голов. С объёмом стакана отбора немного проще. Несколько маленьких объёмов можно соеденить в один, а вот один большой, без очередной ректификации, уже разделить не получится. Это в первом приближении, потому как тонкостей гораздо больше.

75 (2021-08-16 23:49:21 отредактировано )

Re: Стабильная ректификационная колонна от АД

al ©:

периодика не ускоряет отбор голов. Головы нельзя отобрать быстрее, чем они накопятся.

  Я это понимаю так: головные фракции сидят в кубе глубоко и могут подняться наверх только тогда когда их концентрация в верхней части колонны уменьшается вследствие медленного покапельного отбора. И процесс этот долгий даже при большой высоте колонны.

al ©:

Ответы на свои вопросы я не понял из твоих объяснений. Нужно чертеж с понятными размерами и точными уровнями.

  Перед тем как воплощать это дело в металле я все проверю, посчитаю и нарисую. Пока все детали в пути и на фазенде.

al ©:

А вообще читать больше.

Да, тут есть что читать! Долго читать!

st ©:

daminalp, это заблуждение. Периодикой не получится ускорить отбор голов. С объёмом стакана отбора немного проще. Несколько маленьких объёмов можно соеденить в один, а вот один большой, без очередной ректификации, уже разделить не получится. Это в первом приближении, потому как тонкостей гораздо больше.

  Спасибо большое! Этот момент я хорошо усвоил.

Качество - всё! Количество-ничто!

76 (2021-08-17 00:09:50 отредактировано Alex bcn)

Re: Стабильная ректификационная колонна от АД

daminalp, хорошей вахты! И за центр тяжести не переживай - не помню кто это притащил, ничего не падает и никакого противовеса не нужно! У меня стоит вертикально, что можно лазер сверять. Да, и колонна тоже  ;)

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

77

Re: Стабильная ректификационная колонна от АД

daminalp ©:

могут подняться наверх только тогда когда их концентрация в верхней части колонны уменьшается

Неверно.
Фраза...

al ©:

Головы нельзя отобрать быстрее, чем они накопятся.

говорит о том, что для выхода головных из куба, нужно время. Они не летят первыми и сразу, они выходят долго и нудно.

78

Re: Стабильная ректификационная колонна от АД

И это.. на прошлой странице был общий рисунок с двумя царгами 100 см и 50 см.
50 см лучше внизу  а в середине 100 см царги врезать ниппель для датчика Т  выйдет примерно 2/3 общей длины.

"Алкоголь, друзья, не помогает, а приносит вред! Он пагубно действует на рассудок, и губит зрение!"(с)Лимонадный Джо
Ваяем медную колонну 35мм/1400 с вертикальным дефлегматором.
Это вам не Таити!
"Ты - наивный мечтатель верующий в идеалы"(с)Иван

79

Re: Стабильная ректификационная колонна от АД

al ©:

У меня трубка возврата имеет ровный срез, наверное какие то капли с димрота туда попадают, но, что в этом плохого?

Эти капли полетят в возврат, минуя накопитель, следовательно, не смешаются с накопленной флегмой. Скорей всего, ничего страшного в этом нет, но если можно этого избежать, то почему бы и нет?

Homo est mundi pars

80

Re: Стабильная ректификационная колонна от АД

Danil ©:

следовательно, не смешаются с накопленной флегмой.

Это не имеет значения. Во-первых это очень малый процент. Во-вторых это очень малый отрезок времени. И содержимое стакана и флегма имеют одинаковый состав в данный момент времени.
