Доброго времени.
Случайно перепутал полярность подключения ШИМ, был легкий дымок
, сразу отключил.
Глядя на плату вроде все целое, может подскажет кто, куда копать и стоит ли?
Подключение было 12 в.
Заказать то можно опять на али, но ехать будет месяц.

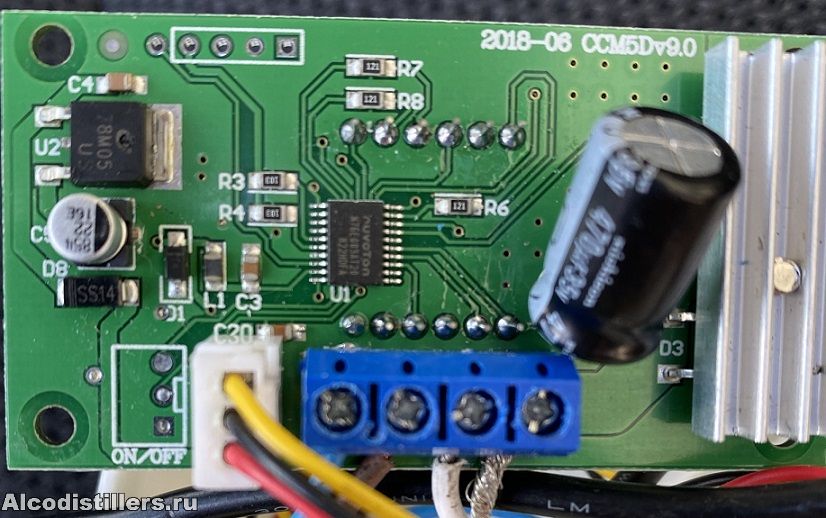

Вот фото
куда копать и стоит ли?
Вот та микросхема, запаянная на плату, с надписью 78М05, есть стабилизатор на 5 вольт.
Отковырять его, и запаять новый, в любом корпусе, можно навесным монтажем. Например LM7805
Дымок скорее всего оттуда шел, на фото кажется виден прогар на корпусе этого стабилизатора.
Ну и проверить обвязку - это два кондера С4 и С5 и D8 -не понял нафига он там, тем не менее.
В общем, первым делом этот стабилизатор копать.
Заработало!
0.5 в Калугу
О как.. хорошо!!
Только обрати внимание, что запаянный родной стабилизатор охлаждался через слой фольги, к которой он был припаян, а если ты навесил ЛМ7805 без радиатора, то лишил его нормального охлаждения.
Тут или обточить ушко и впаять как было, или прикрутить с термопастой какую-нибудь маленькую полоску меди, которой у самогонщика должно быть навалом.
В общем, сам на месте посмотри.
Вопрос к форумчанинам, как скрестить ежа с ужом

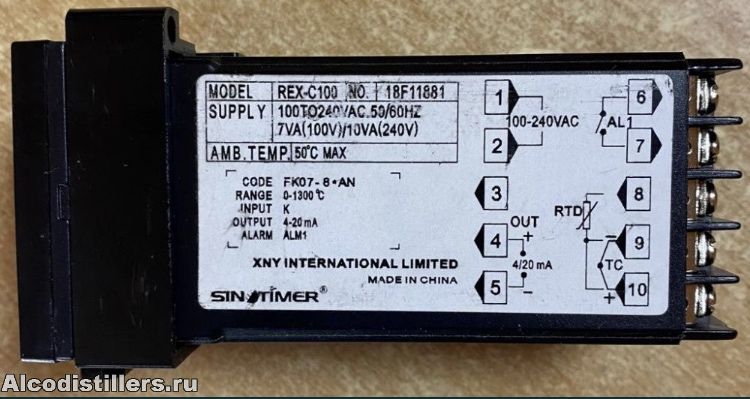

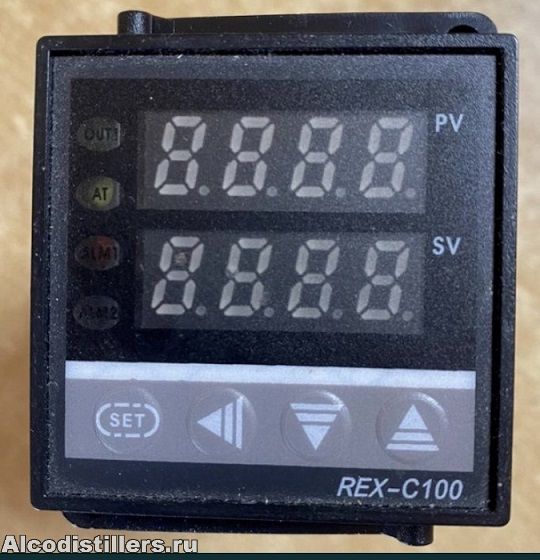

Есть ПИД регулятор
с выходом 4-20
как его заставить управлять оборотами насоса
Сейчас я им управляю с помощью ШИМ с этой темы.

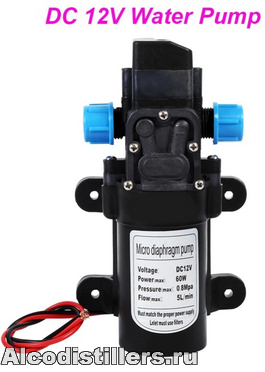

Насос подает воду в охлаждение РК, забирает ее из емкости с поплавковым клапаном, т.е. исключены все прыжки давления водопровода.
В принципе все работает, но надо руками настроить
Задумка, выставить на ПИД регуляторе нужную Т и он дальше рулит насосом, и поддерживает нужную Т воды весь погон.
греть до 1300 градусов?

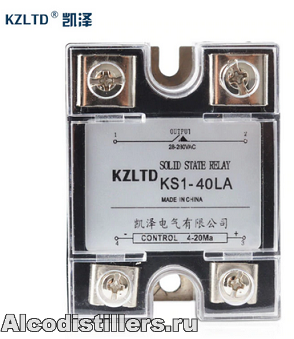

Я с его помощью и таком реле
прекрасно солод затирал для пива, после авто настройки ПИД коэффициентов залеты Т в ПВК были минимальные,(до 1300 правда не доходило ) сейчас вместо него Овен ТРМ 251, Рекс без дела лежит.
а тебе нужен ШИМ.
Он то есть китайский, в теме вверху, я думал как им управлять не крутилкой резистора, а терморегулятором.
Проще не ардуине собрать.
Можно и так, но я в этом деле дуб дубом
Привет уважаемым винокурам! Вот потихоньку добрался я до электронных зарослей.
Заказал на Али насосик на 24 В мощностью 26,4 Вт, потребляемый ток 2А. Двигатель бесколлекторный. Насос погружной. Давление максимальное при нулевой производительности 0,7 атм. И при минимальном давлении производительность 800 литров/час.
Значит, усредненно 0,4 атм и 300литров/час.
То есть для охлаждения димрота вполне себе пойдет. Качать воду будет из бочки.
Я заказал сам насос и адаптер к нему на 24 В
Теперь стоит задача найти к насосу ШИМ. И я как во тьме. В этом деле не разбираюсь. Помогите пожалуйста найти такой ШИМ. Если в открытом нельзя, то прошу в личку написать. Заранее благодарю.
п.с. Нашел вот с такими характеристиками:
ШИМ регулятор двигателя пост. тока
Диапазон напряжения: DC 6V-28V
Диапазон тока: < 3A
Функция переключения: Да
Диапазон скорости: 0-100%
Размеры: 32 мм * 50 мм * 15 мм
Наверное для меня то, что надо. 24В и 2 А
Поиск на али "pwm 24v" или "шим 24в".
И выбрать под свои нужды и кошелёк.
Например:
_aliexpress.ru/item/4000313308891.html_
_aliexpress.ru/item/4001361732892.html_
daminalp,
Совет, от бывалого , собери Самовар.
И будет тебе счастье.
сам прошел через это.
Даст Бог, соберу. Но в начале есть у меня сильное желание творить без помощи электроники и автоматики. Когда только начал читать про стабильную колонну хорошо запомнил как Иван Николаевич написал где-то, что правильно сделанная стабильная колонна не нуждается ни в какой электронике.
И эти слова сильно меня вдохновили и обрадовали, потому что я с электроникой на Вы и зрение у меня паршивое.
Но электронику я уважаю и когда-нибудь сподоблюсь на подвиг. Но это будет наверно не скоро.
