skoff, попробуй подцепить пищик не к D8, а к D3. Скорее всего на входе пищика стоит транзисторный каскад с подтяжкой на "+" и портит загрузку ESP'шки.

Оптопара - это радикальное решение, конечно, но пищик и без неё должен работать.

В схемке подтяжка на "+" и с D8 она точно работать не будет. С другими портами должна.
Попробуй сначала между портом ESP и входом пищика поставить резистор на ~1кОм.
Если не поможет, к резистору добавь электролитик на ~1мкФ между "+" пищика и входом пищика (именно входом пищика, а не ESP].
"+" и GND на схемку надо брать от МК.

GND в любом случае должна быть общей.
По плюсу - зависит от схемы подключения. Если на ESP подается 3,3В с внешнего преобразователя, то и на схемку надо подавать тоже самое.
Если ESP использует встроенный стабилизатор питания (внешнее питание подается на Vin), то надо смотреть, чего ещё там запитано и считать нагрузку. Встроенный стабилизатор выдает 500мА, из которых 80мА кушает сам ESP8266, ещё 100мА - дисплей с контроллером. Если больше ничего не подключено, то потянет.
В этом пищике стоит p-n-p транзистор по схеме ОЭ, поэтому напряжение на пищике не должно сильно отличаться от 3,3В, которым запитан ESP.

После подачи питания порты D3,D4,D8 активируются как входы. Это сделано для возможности загрузки в сервисные режимы. Посему в момент загрузки микроконтролера на этих входах должны быть определенные уровни:
на D3 и D4 - высокий (подтяжка на "+" или ничего),
на D8 - низкий (подтяжка на GND).
Иначе ESP грузится в сервисный режим.

А чего же оно раньше не стартовало-то? Резистор килоОмник лучше оставить, чтобы ток порта ограничить.

skoff, а чем писк начальный не нравится? Долго пищит?
Если с оптопарой будешь заморачиваться, не забудь пару резисторов поставить для ограничения тока - дольше проработает.

skoff, видимо инициализируются выходы после коннекта, а по умолчанию в низком, вот оно и пищит. Мало приятного.
Как вариант можно заменить транзистор на платке - там стоит p-n-p, а впаять n-p-n (smd или корпусной) - , изменить полярность распайки пищика, подключить со сменой полярности питания и управлять высоким. Возни не больше, чем гондобить на оптопаре.

Всё верно. Просто меняем полярность схемы, а с ней и полярность управления.
Транзистор в плате стоит S8550, ему комплементарен S8050. А вообще, любой с подходящими параметрами. BC817 подойдет, к примеру.

UPD
skoff, только на D3 не подключай, в инвертированной схеме подтяжка уже будет на землю, не загрузится.

Не всё норм). Тм собрал. Дисплей работает. Дали локальный адрес сервера. Конфигурация контролера подтверждена. Ввожу адрес сервера Есп и тишина. Ничего не показывает. В чем причина подскажите пожалуйста?

Sta. Дисплей работает. Датчики разные тестил. Подключаю к каналу d1. пробовал и без датчиков. Попробую собрать на плате.

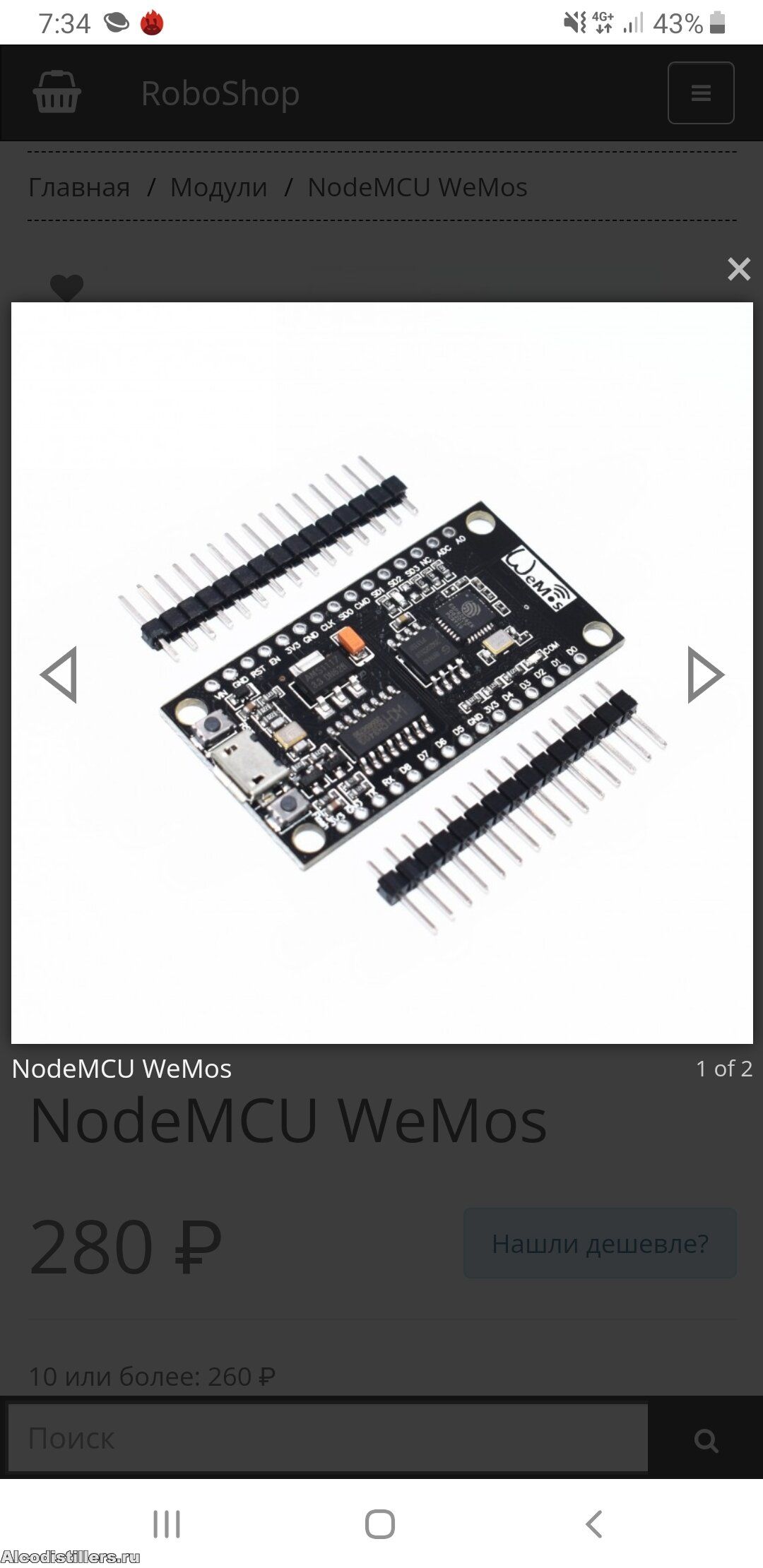

Может это из за платы?
