21

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Иван ©:

ИМХО не пропаяно вообще.

кстати да, похоже, что припой к клампу совсем не прилип.

Винокурня Аркадия
---
До седин я у жизни хожу в подмастерьях,
Все еще не зачислен в разряд мастеров... (c)

22

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Аркадий ©:

... припой к клампу совсем не прилип.

Вот, я об этом и говорил выше, без присутствия жидкого флюса адгезии не будет. Как говорил наш руководитель по радиокружку - присрал. Герметичности не будет.

23 (2020-02-23 18:54:15 отредактировано )

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Мыхалыч ©:

Герметичности не будет.

Ну хз, проверил на воде, не сифонит. Не спорю, паяльщик я еще тот, 99,9% что не пропаяно, но после пробы, увидев,что все норм, начал утеплять обе царги. Сейчас планирую еще раз опробовать на воде, более точнее проверить, если все же будут пропуски, отвез нах... к аргонщику.

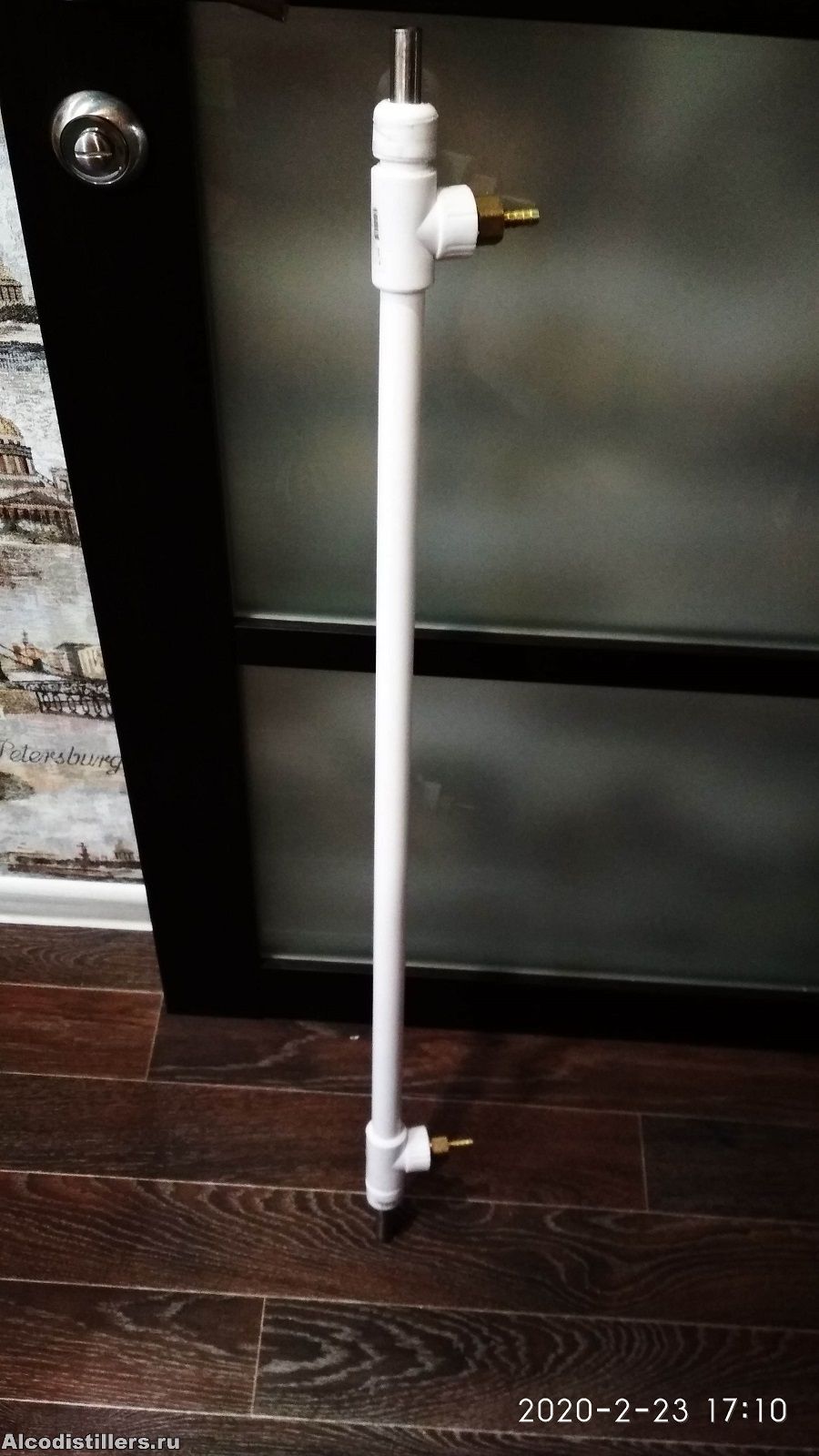

Сегодня соорудил прямоточник.

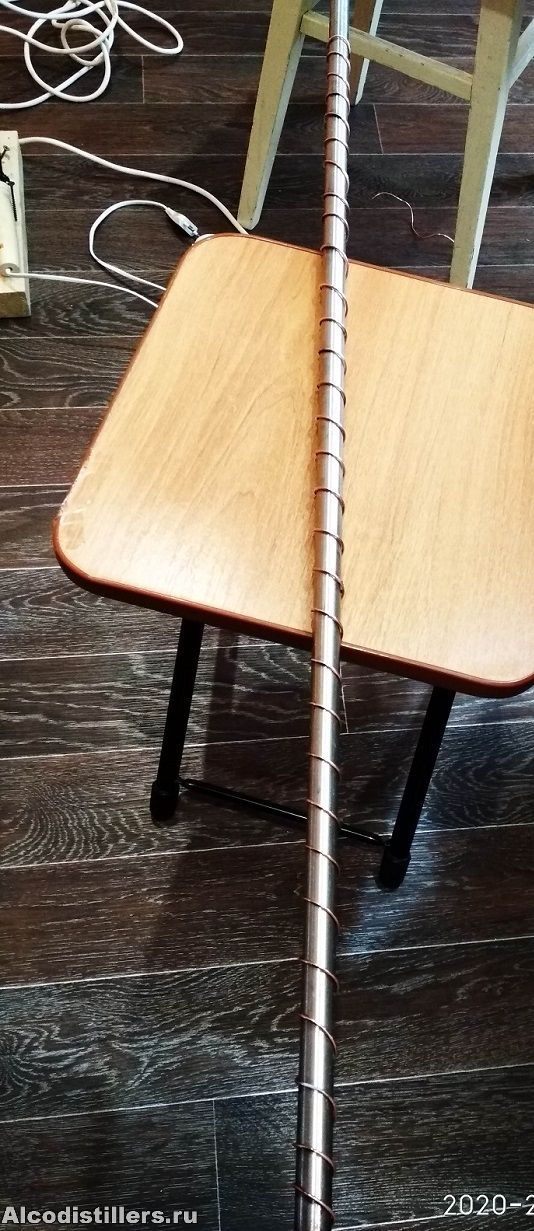

Взял с остатков провод медный, как получилось припаять, припаял

Сразу скажу, покупал то что было, а не то что хотелось. На рынке нашел метр нержавейки, ф16(наруж) и ф13 внутр., хотел медь, но в очередной раз убедился,что городу медь нах... не нужна, пласти наше все. Предлагали только медь в бухте, для холодильника походу, наружный диаметр 16, говорю нужна твердая, прямая- так ты выпрямь и будет счастье, не понравилось)). Больше ничего не нашел. В сантехнике приобрел тройник 2шт с 1/2 резьбой и 2мя врезками, труба на 25, внутрен. диаметр ~19,8, две заглушки на 25 и два переходника с 1/2 на ершик. Обошлось примерно в 800р.(т.к. брал 2м трубы, заглушки 4шт, на всякий случай муфты взял+нержа 1м=350р).
При пайке обратил внимание, что появились "заусенции", пришлось поработать напильником и немного ножом.

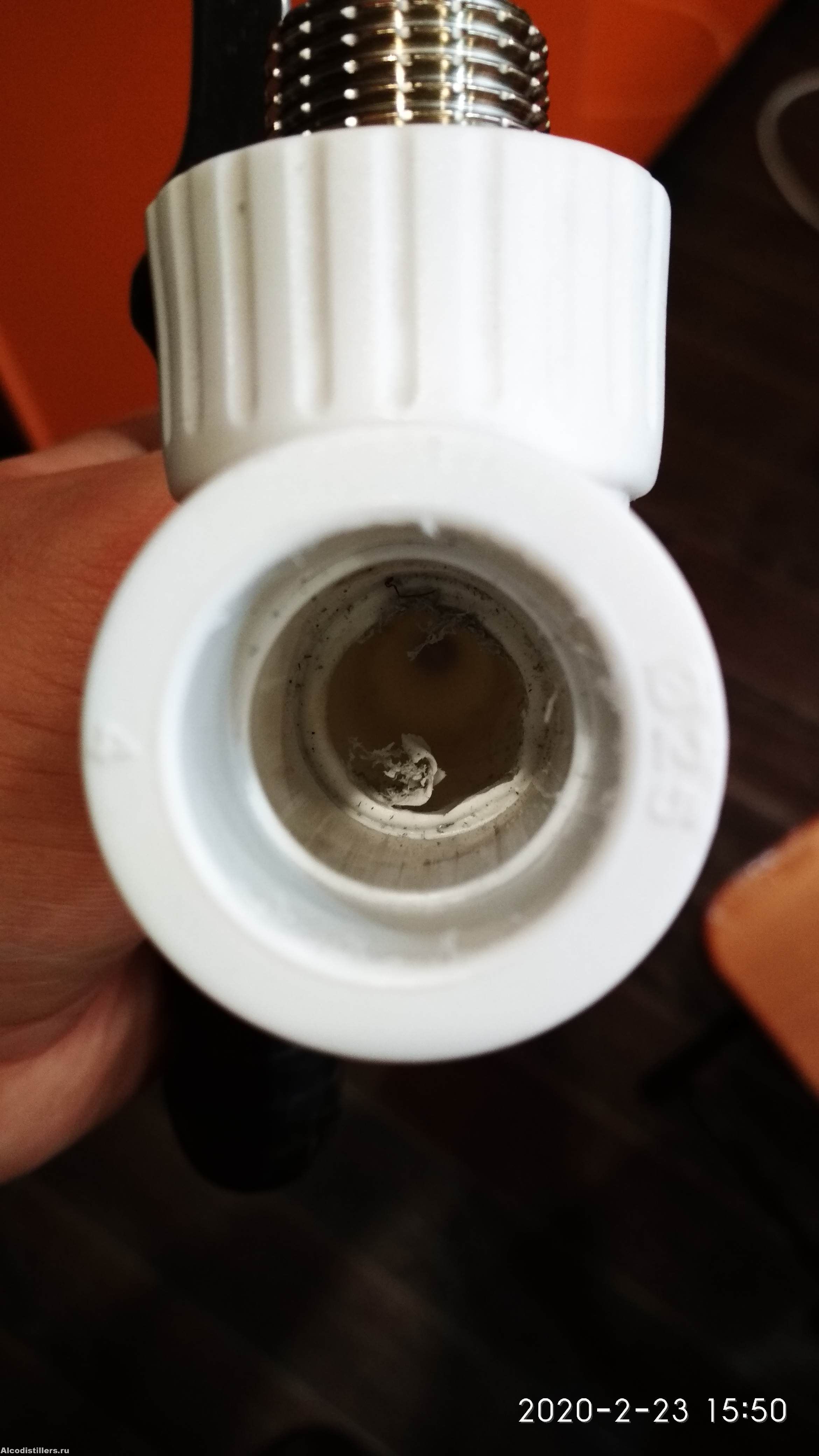

В заглушках просверлил отверстия на 10(т.к. больше сверла нету) и доработал напильником до примерного размера нержи. На газу нагрел эти заглушки и продел через трубку нержи, думал заглушка должна при нагревании хорошенько вогнуться, когда трубку вставить, но нет, она либо плавится, либо просто нержа проходит насквозь.Это к чему, думал образуется выямка, в которую хорошенько можно наложить герметика-Не получился фокус. В итоге ножом по кромке сделал небольшую выямку, в которую и залил герметик.

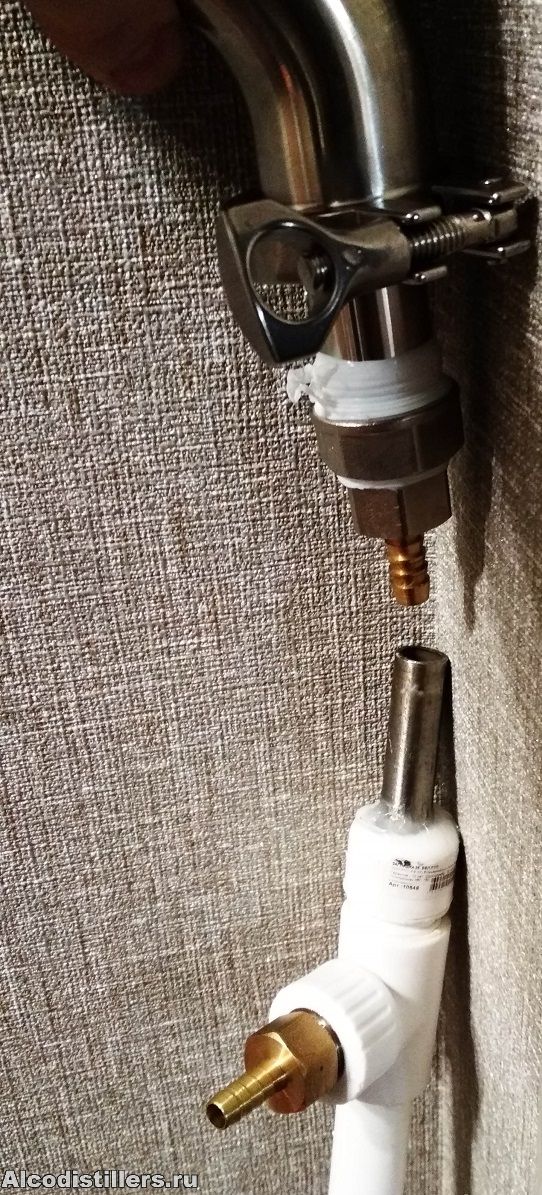

Теперь жду как просохнет, буду пробовать, но есть сомнения в этой герметичности. И пока не могу сообразить, как совместить данный прямоток с царгой, у которой на "конце" идет ершик диаметром 10. Конечно можно подобрать этот ершик чуть большего диаметра(кажись видел), намотать фумки и соединить и возможно будет держаться. Но может кто подскажет как можно соединить более надежнее, буду премного благодарен.

Иван ©:

Теперь сфоткай так, чтобы было видно вот этот торец клампа рядом с наплывом олова

К сожалению не могу, уже намотал джут и утеплил, только разрывать. Не пропаяно на 99,9, но пока не сифонит, на крайняк поеду к аргонщику, благо хоть их у нас полно.


Я когда паял этот стык( медь с клампом), меня терзали смутные сомнения, что на кламп припой не заходит, а ложится бугорком около него, предполагаю, что кламп не был нагрет как нужно.


Напомню, что перед пайкой я нагревал кламп до красна и интегрировал в него трубу медную. После застывания пробовал разъединить, но напрасно. Для уверенности попробовал запаять, но походу не пошло, но и так норм,....пока норм, если будут изменения обязательно напишу, дабы у людей, который будут проводить такие опыты, хотя бы были какие-никакие данные.
Т.к. до этого форума, смотрел много ютуба, где много кто сажал на горячую, вот и я попробовал. Держу в курсе)


Забыл указать по прямоточнику. По калькулятору мне выдал: длина 1,18м, это при 10 градусах входной воды, 50- при выходе, мощность брал 2,5кВт( 3кВт ставил про запас тэн, ну хз почему)

  • прямоток.jpg
    size: 300.42Кб type: jpg
  • прямоток2.jpg
    size: 277.33Кб type: jpg
  • IMG_20200223_155056.jpg
    size: 363.31Кб type: jpg
  • прямоток3.jpg
    size: 367.51Кб type: jpg
  • прямоток4.jpg
    size: 359.61Кб type: jpg

24

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Сеня ©:

в которую и залил герметик.

Плохая у него адгезия с полипропиленом. Лучше супер клей с содой в несколько слоев.

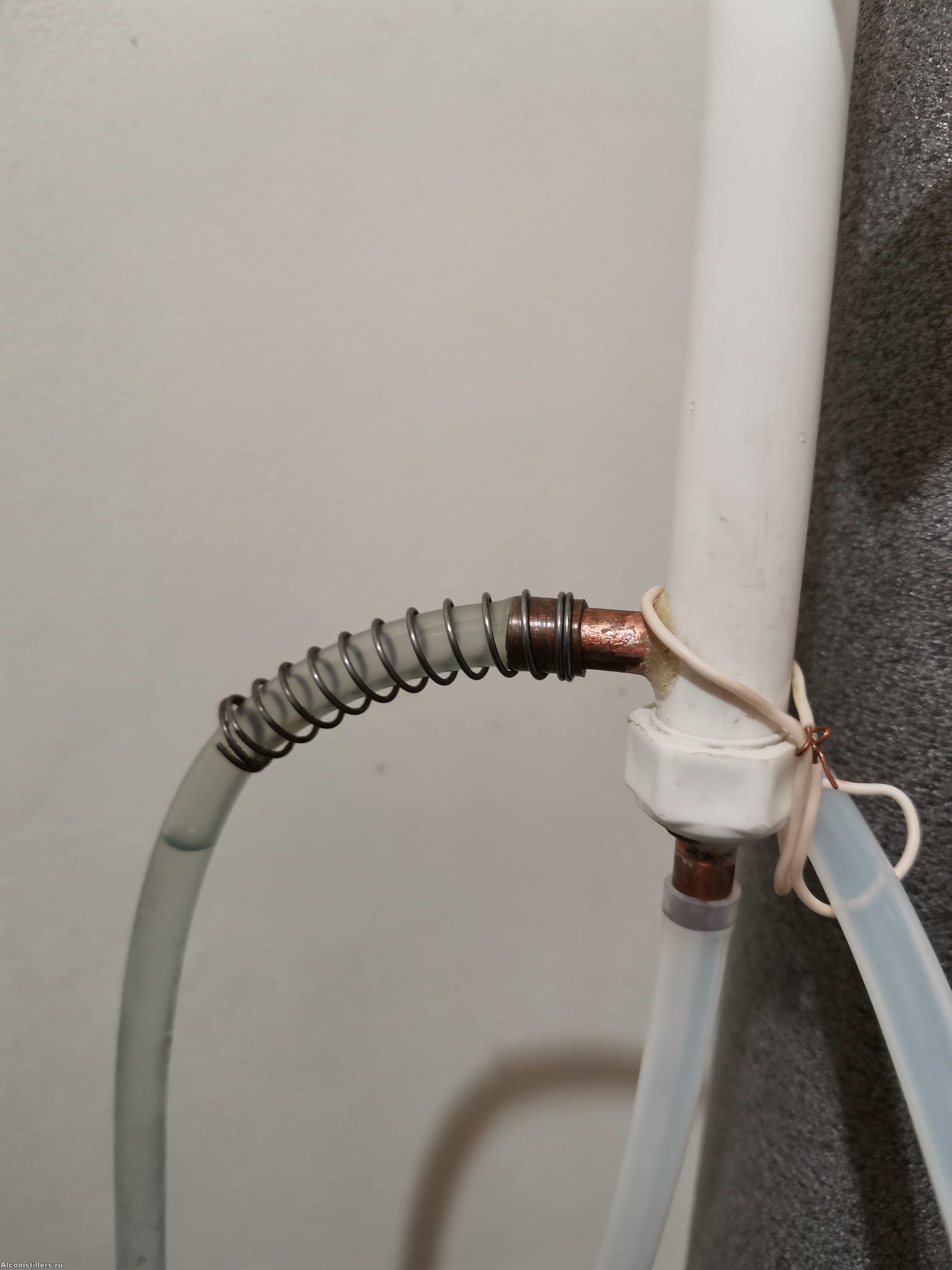

Можно было сделать дешевле. Труба пп 20, 2 заглушки под пайку. Трубка медь или нержа. Сверлим отверстия под трубки, герметизируем супер клеем с содой и вуаля.

  • IMG_20200214_201438_compress73.jpg
    size: 278.61Кб type: jpg

25

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Мыхалыч ©:

Лучше супер клей с содой в несколько слоев

А можно поподробнее. Впервые просто слышу.

26

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Сеня ©:

поподробнее

Да легко, берём супер клей, аккуратно наносим, чтобы не растекался, пока жидкий сверху насыпаем соду, прямо не жалеем соду, обсыпалась чтобы. Ждём 2-3 минуты, остатки соды не вступившей в реакцию убираем. Подгоняем напильником геометрию, и следующий слой.

27 (2020-02-23 19:51:51 отредактировано )

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Мыхалыч ©:

Подгоняем напильником геометрию

Это после высыхания?

Прошу подсказать знатоков про аварийный клапан. Много вариантов есть: купить у китайса(долго), купить в сантехнике(дорого~ 300р), самому сделать- внедрить трубку в куб, на нее шланг силикон, в это шланг воткнуть что-либо и на изгиб. Меня интересует, как внедрить трубку в крышку алюминий флягу? Может какой другой вариант есть. С фантазией туго.  *RUS*

28 (2020-02-23 20:20:59 отредактировано )

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Сеня ©:

Это после высыхания?

Ну да, сохнет быстро, 2-3 минуты.

Сеня ©:

как внедрить трубку в крышку алюминий флягу?

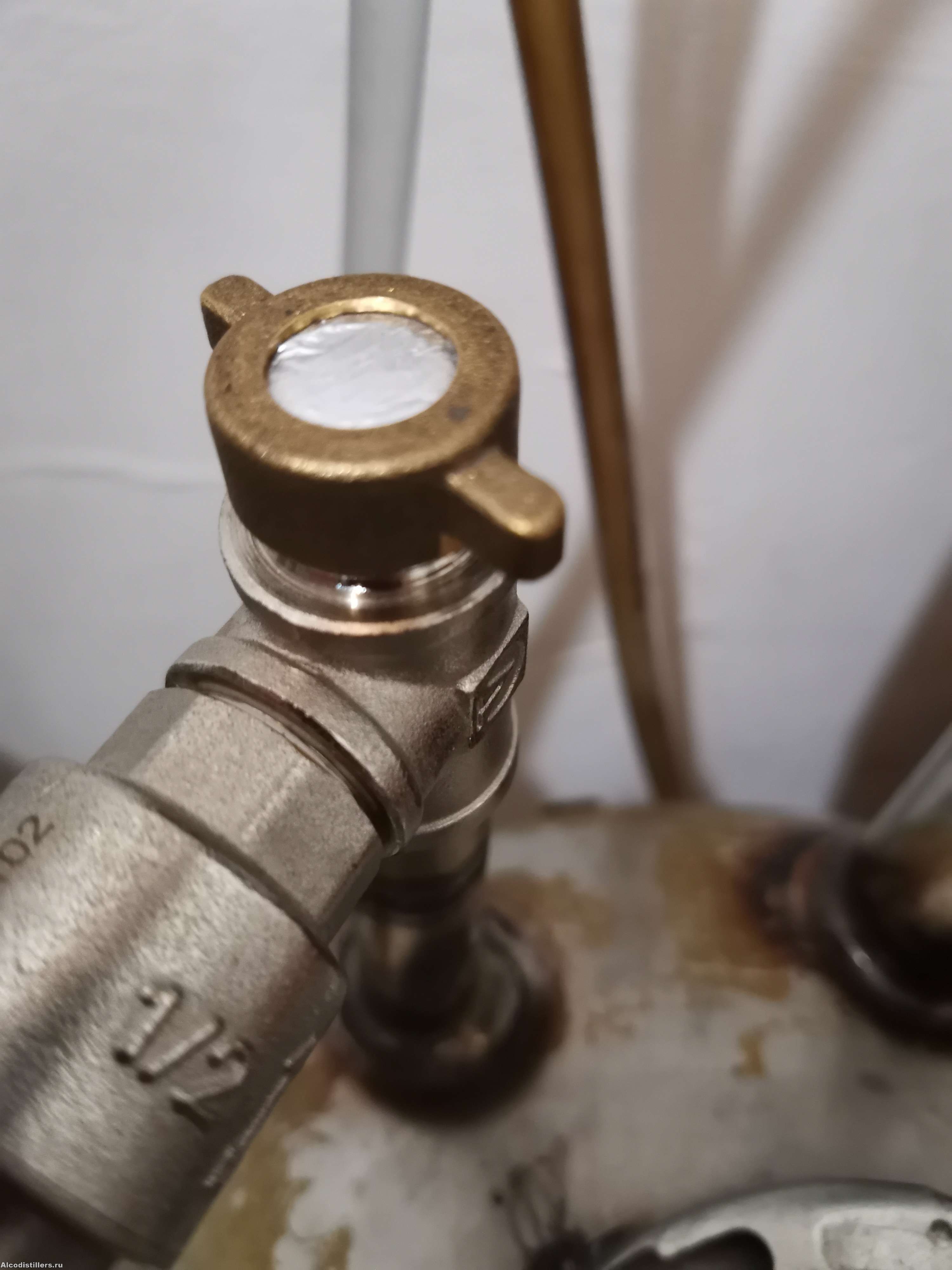

Это либо к аргонщику, либо трубку с резьбой + гайки + фумка. Если трубка будет 1/2, то можно такой вариант замутить:

Прокладка силикон, либо фторопласт, фольга пищевая - у меня 2 слоя, толщину не мерял.
К стати гайку можно от подводки:

  • IMG_20200224_001005_compress89.jpg
    size: 287.1Кб type: jpg
  • IMG_20200224_001005_compress89.jpg
    size: 287.1Кб type: jpg
  • IMG_20200224_001059_compress12.jpg
    size: 278.83Кб type: jpg

29 (2020-02-23 21:34:07 отредактировано Сеня)

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Мыхалыч ©:

фольга пищевая

Интересный вариант, ни разу не использовал в качестве прокладки.
За совет спс, примерно понял. Но у меня есть трубка медь, кусочек ф10, вот я про нее думаю как, получается такое, что никак не интегрировать((. А покупать клапан+гайки+переходники, чет как-то уже начало угнетать, пытаюсь уже экономить, но да ладно, буду крутиться)

Финансовый вопрос: если кому будет интересно и если администрация даст добро, то могу дать контакты проверенного человека, который вам сможет достать нерж фитинги по очень гуманным ценам: к примеру кламп 1,5" в сборе(сам кламп+2фланца+прокладка)=240р, 2"=300р. Не сочтите за рекламу, это не организация и не шоумэны, просто дешевый вариант, "ессественно" китайское, но на известном сайте такие клампы немного дороже стоят. В общем если что-то нарушаю, удалите данный пост.


Сам когда искал, наткнулся на НЕГО, подумал может могу помочь кому-нибудь сэкономить, не более.

30 (2020-02-23 23:44:30 отредактировано kvic)

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Сеня ©:

как можно соединить более надежнее

Кусочек силиконовой трубки.
На ершах зафиксировать стяжками.

Сеня ©:

про аварийный клапан

Для жидких браг и ректификации не нужен.
Труба 35 мм на выхлоп.
Не могу представить, чем заткнуть можно.
----
Лучше обрати внимание на уплотнение крышки у фляги.
Обычно там проблемы с герметичностью возникают.
Штатную прокладку обмотай ФУМ лентой в пару слоёв.
Штатный прижим продублируй винтовыми стяжками.

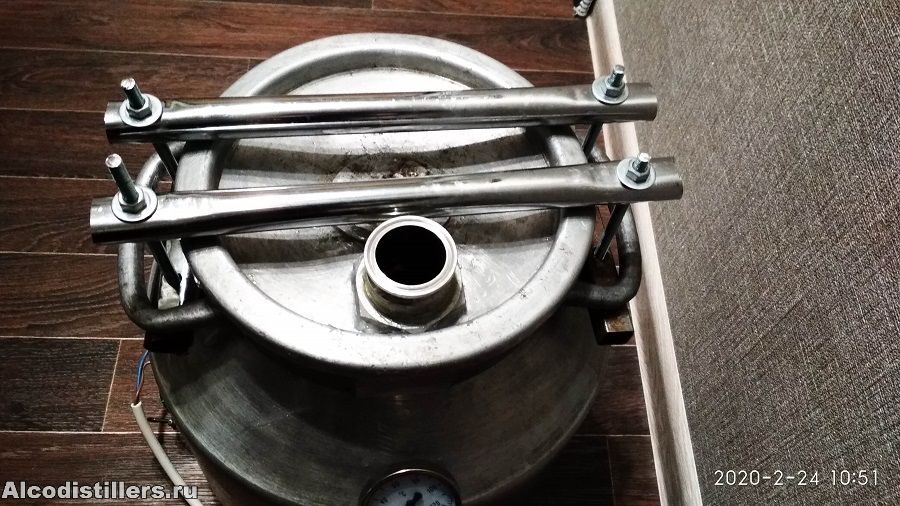

Крючок с резьбой за ручку фляги, планка через крышку(по хорде), второй крючок за вторую ручку.
Крючки сквозь планку, закрутить гайку (барашек).
И так два раза.

РК 35х1600

31

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Сеня ©:

перед пайкой я нагревал кламп до красна и интегрировал в него трубу медную. После застывания пробовал разъединить, но напрасно. Для уверенности попробовал запаять, но походу не пошло, но и так норм,...

Надо под давлением мыльным раствором проверять. Вообще нержа с медью разные температуры прогрева, поэтому лучше нержу облудить перед пайкой, тогда всё спаяется качественно. А так, сидит прочно, но травить всё равно будет.

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

32

Re: РК 1500 медь на клампах (2 в 1) с нуля.

alex5sh, думаю не важно какая температура плавлении двух разных металлов, самое главное они должны быть нагреты до и чуть выше температуры плавления припоя, если конечно припой плавится ниже температуры плавлении самих спаиваемых деталей.

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

33 (2020-02-24 10:58:27 отредактировано )

Re: РК 1500 медь на клампах (2 в 1) с нуля.

kvic ©:

Лучше обрати внимание на уплотнение крышки у фляги.


А прокладку старую снял и залил герметиком аквариумным

alex5sh ©:

А так, сидит прочно, но травить всё равно будет

Если будет травить, поеду к аргонщику. А под давление мыльным раствором проверить, это я уже хз как.

  • крепление.jpg
    size: 212.18Кб type: jpg
  • герметик.jpg
    size: 295.28Кб type: jpg

34

Re: РК 1500 медь на клампах (2 в 1) с нуля.

devil-arz, Ром, я про температуру плавления не писал, а про прогрев до нужной для пайки температуры. Да, неправильно написал. Не температуры разные, а скорость прогрева. Имел ввиду, что когда медь уже прогрелась, нержа ещё холодная для пайки.

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

35

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Сеня ©:

нагревал кламп до красна и интегрировал в него трубу медную.

Пытался так. Кламп грел на конфорке, трубу в морозилку засовывал. Медь мгновенно нагревалась от клампа, не вышло. Потом просто молотком набил.

Homo est mundi pars

36

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Danil ©:

Потом просто молотком набил.

Не сифонит?

37 (2020-02-24 19:19:08 отредактировано )

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Сеня,  там давления то особо нет чтоб сифонить. У меня голова держится на клампе забитом молотком, как то раз был затык,  начало сифонить из под крышки бидона,  это самое слабое место при штатном исполнении, но в нормальных условиях и этого достаточно. К аргонщику только с нержой ехать, нечего на бидон деньги переводить :) по мне так это временный ущербный вариант :)

В любом случае у меди ктр больше, так что чем жарче тем плотнее. Если на холодную крепко держится, то на горячую и подавно все хорошо будет.

38

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Сеня ©:

Не сифонит?

Так пропаял потом, естественно.

Homo est mundi pars

39 (2020-02-24 19:40:49 отредактировано Alex bcn)

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Сеня ©:

А прокладку старую снял и залил герметиком аквариумным

Делал так - выбросил потом:

КАК СДЕЛАТЬ СИЛИКОНОВУЮ ПРОКЛАДКУ Кстати о силиконе: силиконовую прокладку очень просто изготовить самому, имея аквариумный силикон. От мелкой до крышки куба. Когда я делал для крышки алюминиевого бидона - залил место, где была старая резиновая. НЕ ДЕЛАЙТЕ ТАК - силикон сохнет больше месяца, потому что сохнет только с одной плоскости с четырех, а толщина больше сантиметра. Как сделать проще и в «сто» раз быстрее? Берем два листа обычной «принтерной» бумаги (80 г). На одном из них чертим, с помощью циркуля, размеры будущих прокладок, с двух сторон листа (чтобы было легко вырезать). Кладем его на ровную поверхность (стекло). Готовим нужной толщины (= толщине прокладки) подложки (я использовал металлические гайки), раскладываем их по углам бумаги. Наносим на бумагу между начертанными контурами будущих прокладок аквариумный силикон с учетом толщины прокладки так, чтобы воздуха не было, накрываем другим листом бумаги и прижимаем сверху чем-то плотным с ровной поверхностью (лист стекла) и ставим сверху груз (банку с водой). Оставляем так на ночь. Затем снимаем то, чем прижимали и можно положить в теплое место. Таким образом силикон сохнет по всем четырем поверхностей через бумагу. После высыхания (10 мм примерно 5 дней, 3 мм - 1 сутки) вырезаем по размеру. Бумагу смываем под проточной водой. Для гарантии полного высыхания и нейтрализации остатков запаха можно прокипятить в воде часок-другой. Прокладка готова. Я вырезал все прокладки вот таким инструментом, который можно найти в канцтоварах: Силикон использовал такой: «... Не токсичен для флоры и фауны. Термостойкий ... » Прокладка для куба: Источник: Стабильная МРК 35/1500 ВД AlcoDistillers.ru ©

Denis.Malmalaev ©:

начало сифонить из под крышки бидона,  это самое слабое место при штатном исполнении

Что имеется ввиду "штатном"? С родной прокладкой и защёлкой? Тогда согласен. Но так никто не оставляет. Если две планки, как на фото выше, то это ооочень надёжное крепление - когда я зажимаю барашки, то прокладка аж вылазит (толщина 11 миллиметров). Куб взорвётся, но крышка не пропустит.

Denis.Malmalaev ©:

нечего на бидон деньги переводить  по мне так это временный ущербный вариант

То, что это не самый лучший вариант, чисто из-за материала, согласен, а в остальном - супер, мне нравится  *THUMBSUP*

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

40

Re: РК 1500 медь на клампах (2 в 1) с нуля.

Сеня ©:

А прокладку старую снял и залил герметиком аквариумным

Сходи туда:

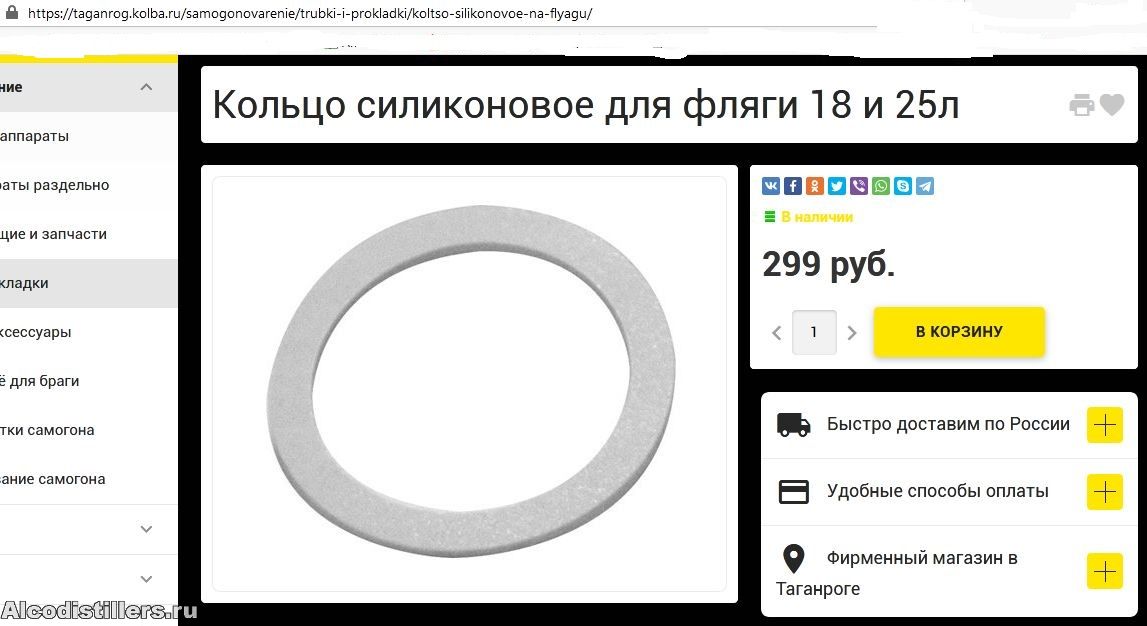

Купи нормальную прокладку.
Или обмотай старую резиновую фумкой.

  • ring.JPG
    size: 95.32Кб type: JPG
  • ring.JPG
    size: 124.65Кб type: JPG
РК 35х1600
