Тема: Постройка нерж. колонны 50,8

Добрый день, Форумчане.
Долго скитаясь по интернету в поисках информации и  понимания того чего я хочу, - решил окончательно запарковаться на нашем замечательном форуме.
От момента начала хочу самогонный апарат  до сегодняшнего дня прошло уже 4 месяца))

А  хочу я построить  стабильную колону  на 50 трубе из нержавейки.
В планах  кег на 50 литров с тэном 3 КВТ.
Если с КЕГОМ и  тэнами все понятно,  то  с размерами  колонны ни как не могу определится , есть определенные наброски    чертежа в паинте .
В  основном затруднение вызывает расчет прямоточного холодильника и дефлегматора димрота.

В частности:

-Общий размер спирали
-Диаметр  медной трубки
-Диаметр отправки для намотки
-Длина прямоточного холодильника
-Диаметр внутренней и наружной трубки холодильника.

Прошу помощи в  расчетах , т.к.  опыта в постройки не имею и это будет первая колонна . с калькулятором  к сожалению разобраться не смог.

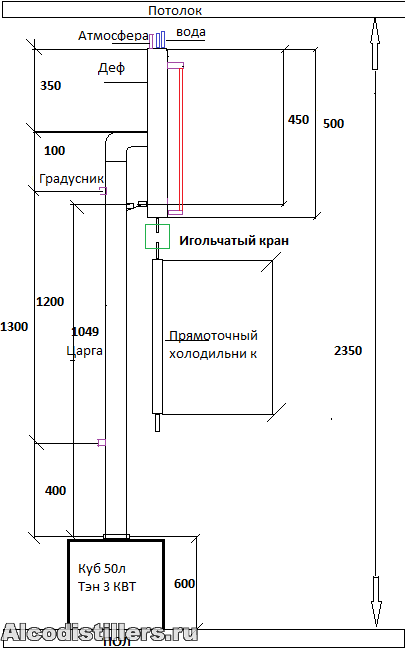

Предварительные размеры  прикрепляю.
Спасибо за внимание.

  • куб.png
    size: 13.39Кб type: png

2 Ответ от Danil

  • Danil
  • Danil
  • Stargazer
  • Оффлайн

Re: Постройка нерж. колонны 50,8

ShupelikovSM, димрота можно посчитать при помощи калькулятора, а можно сделать "как у всех"   :)
Доохладитель вообще не так важен, можно и вообще без него. 6-8мм трубка длиной 30см в 10-12мм будет достаточно.
Датчики температуры неправильно указаны на схеме. Должны стоять в 2/3 высоты царги и в повороте с царги на голову.

Homo est mundi pars
ShupelikovSM

3 Ответ от avk676

  • avk676
  • avk676
  • Профессионал
  • Оффлайн

Re: Постройка нерж. колонны 50,8

ShupelikovSM ©:

Общий размер спирали

3,5-4м для 3 кВт ,это без расчетов если, как сказал Данил - "как у всех"

ShupelikovSM ©:

Диаметр  медной трубки

6 или 6.35 мм

ShupelikovSM ©:

Диаметр отправки для намотки

зависит от того, будет двух или однорядный димрот
Делаем холодильник димрота

ShupelikovSM ©:

-Длина прямоточного холодильника

Минимальный. 20-30см. С стакана отбора идет уже спирт, а не пар, задача доохладителя просто охладить горячий спирт.

ShupelikovSM ©:

Диаметр внутренней и наружной трубки холодильника.

Аналогично.

И как уже сказал Danil, датчики температуры на схеме установлены неправильно.

Алкодневник или оборудование для души и тела
РК 42/1500 нержавейка
ShupelikovSM

4 Ответ от st

  • st
  • st
  • Живу здесь
  • Оффлайн

Re: Постройка нерж. колонны 50,8

ShupelikovSM ©:

Диаметр отправки для намотки

для медной трубки 6 мм диаметр оправки минимум 20 мм.
Но на пятидесятую трубу лучше посмотреть в сторону двухрядного димрота, даст экономию в высоте.

Quis custodiet ipsos custodes?
ShupelikovSM

5 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Постройка нерж. колонны 50,8

ShupelikovSM ©:

и  понимания того чего я хочу, - решил окончательно запарковаться на нашем замечательном форуме.

но почитать форум не решились, если возникают такие вопросы.
PS В предложенной на рисунке колонне приняты не оптимальные размеры.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!
ShupelikovSM

6 Ответ от st

  • st
  • st
  • Живу здесь
  • Оффлайн

Re: Постройка нерж. колонны 50,8

ShupelikovSM ©:

на 50 трубе из нержавейки

толщина стенки?

Quis custodiet ipsos custodes?

7 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Постройка нерж. колонны 50,8

ShupelikovSM ©:

В  основном затруднение вызывает расчет прямоточного холодильника

Он просто доохлаждает уже жидкий спирт, там хоть 15см будет достаточно

ShupelikovSM ©:

и дефлегматора димрота.

Это надо решать после того как появится медная трубка... можно хоть из 4мм намотать - это не принципиально.

ShupelikovSM ©:

с калькулятором  к сожалению разобраться не смог.

4.2 метра 6.35 кондейной трубки на 3 кило энергии... можно на самом деле 4 метра, так как на 3 кило не запустишь полностью...

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.
ShupelikovSM

Сайт Иван

8 Ответ от ShupelikovSM

  • ShupelikovSM
  • Винокур
  • Оффлайн

Re: Постройка нерж. колонны 50,8

Ребят ,  большое спасибо за активность.

al ©:

но почитать форум не решились, если возникают такие вопросы.

Если бы я  не решился почитать форум , то не понял на 100 % то - что стабильная  колонна   это то  что я хочу . просто к сожалению не нашел  одной  темы  где  были бы разобраны мои  банальные вопросы.  уверен на 100% что данный материал   уже кем то разбирался - Прошу простить.

al ©:

PS В предложенной на рисунке колонне приняты не оптимальные размеры.

В  связи с  этим я  и  написал данный пост. Если я правильно понимаю , то  оптимизировать высоту колонны  можно только в  случае  когда известна длина  холодильника димрота ??



Danil ©:

Датчики температуры неправильно указаны на схеме. Должны стоять в 2/3 высоты царги и в повороте с царги на голову.

Принято  -  переделываю.

Danil ©:

димрота можно посчитать при помощи калькулятора

не совсем понял как им пользоваться, но расчеты производил.

avk676 ©:

зависит от того, будет двух или однорядный димрот
Делаем холодильник димрота

st ©:

для медной трубки 6 мм диаметр оправки минимум 20 мм.
Но на пятидесятую трубу лучше посмотреть в сторону двухрядного димрота, даст экономию в высоте.


Двухрядный, если его возможно намотать в ручную  без станков и спец инструмента. (я думаю у меня получится)

st ©:

толщина стенки?

Параметры трубы  следующие  AISI 304 50,8х1,5 мм (зерк)



Иван ©:

Это надо решать после того как появится медная трубка... можно хоть из 4мм намотать - это не принципиально.

Нужно пролететь  по  приему  цвет металлов  кондиционерщики бывают  сдают прям в упаковке новые.
А  в магазинах у нас можно любую достать.

Иван ©:

4.2 метра 6.35 кондейной трубки на 3 кило энергии... можно на самом деле 4 метра, так как на 3 кило не запустишь полностью..

Если я вас правильно понял  , то  мне нужно  5 метров  6.0 или 6,35  (включая  концы  для  подвода) намотать в два  ряда на  отправку  чтобы в итого у меня получилось  менее 50,8

Danil ©:

Доохладитель вообще не так важен, можно и вообще без него. 6-8мм трубка длиной 30см в 10-12мм будет достаточно.

С прямоточником все понятно.

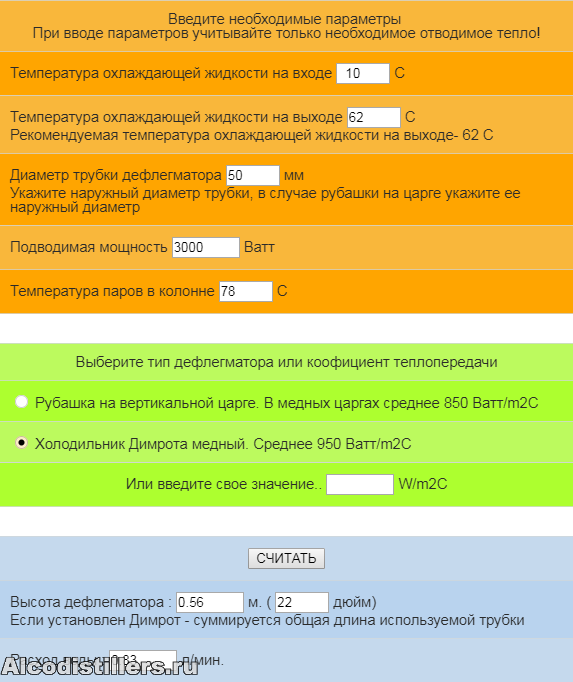

  • Расчет димрота.PNG
    size: 37.87Кб type: PNG
  • Расчет димрота.PNG
    size: 37.87Кб type: PNG

9 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Постройка нерж. колонны 50,8

ShupelikovSM, тут вколотить https://alcodistillers.ru/refluxcalc.html  холодильник димрота + диаметр+киловатты

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

10 Ответ от kvic (2019-10-15 18:39:32 отредактировано )

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Постройка нерж. колонны 50,8

ShupelikovSM, в калькуляторе ставь

диаметр трубки димрота,
а не диаметр царги.
И всё посчитается.

ShupelikovSM ©:

кондиционерщики бывают  сдают прям в упаковке новые

поубивал бы...

  • ddtd.JPG
    size: 18.27Кб type: JPG
РК 35х1600
ShupelikovSM

11 Ответ от ShupelikovSM

  • ShupelikovSM
  • Винокур
  • Оффлайн

Re: Постройка нерж. колонны 50,8

Иван ©:

ShupelikovSM, тут вколотить https://alcodistillers.ru/refluxcalc.html  холодильник димрота + диаметр+киловатты

kvic ©:

ShupelikovSM, в калькуляторе ставь

диаметр трубки димрота,
а не диаметр царги.
И всё посчитается.

Исходя из новых расчетов  получается 466 мм. если я мотаю в 2 ряда 466/2 = 233 мм получается  длина холодильника . я все правильно понимаю ?

  • Расчет димрота.PNG
    size: 37.83Кб type: PNG

12 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Постройка нерж. колонны 50,8

ShupelikovSM ©:

Исходя из новых расчетов  получается 466

Ноль в конце забыл... 4.6 метра... также стоит учитывать среднюю температуру воды на входе, летом она выше.

Про намотку димрота отдельная тема, нужно взять два диаметра трубки+ диаметр оправки, на выходе +10% получится внешний диаметр димрота. Он немного расширяется так как из-за навивки получается небольшой эффект пружины. Двойной димрот - это четыре диаметра трубки + две оправки, вторая уже сама первая спираль получается + опять на запас, там еще и картонкой прокладывать придется.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

13 Ответ от ShupelikovSM

  • ShupelikovSM
  • Винокур
  • Оффлайн

Re: Постройка нерж. колонны 50,8

Иван ©:

Ноль в конце забыл... 4.6 метра...

Вот теперь  походу я понял как пользоваться  калькулятором  .
Выходные данные  -  это метраж  трубки которую необходимо скрутить  в спираль . или   я опять не правильно понял ??  просто для меня  строчка вы сота дефлегматора воспринимается как   готовое изделие в  высоту , но 4,6 метра  это перебор )

14 Ответ от Kusnezov Oleg

  • Kusnezov Oleg
  • Kusnezov Oleg
  • Винокур
  • Оффлайн

Re: Постройка нерж. колонны 50,8

ShupelikovSM ©:

это метраж  трубки которую необходимо скрутить  в спираль

Точно.

С уважением, Олег Кузнецов.
ShupelikovSM

15 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Постройка нерж. колонны 50,8

ShupelikovSM ©:

это метраж  трубки которую необходимо скрутить  в спираль . или   я опять не правильно понял ?

Да...  :)  *ELECTRO* Отрезал и пошел крутить (на сосцы не забудь добавить)... На ножках стула аккуратней крути если что, там потом сложно снимать из-за пластиковой торцевой заглушки  :D

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

16 Ответ от ShupelikovSM

  • ShupelikovSM
  • Винокур
  • Оффлайн

Re: Постройка нерж. колонны 50,8

Kusnezov Oleg ©:

Точно.

Иван ©:

Да...

Я в шоке , ведь счастье было так близко  *DISTILLERS*

Теперь вопросов по  размерам димрота нет  )) *KISSED*

Иван ©:

Про намотку димрота отдельная тема, нужно взять два диаметра трубки+ диаметр оправки, на выходе +10% получится внешний диаметр димрота. Он немного расширяется так как из-за навивки получается небольшой эффект пружины. Двойной димрот - это четыре диаметра трубки + две оправки, вторая уже сама первая спираль получается + опять на запас, там еще и картонкой прокладывать придется.

Как мотать я  уже  посмотрел , вроде ни чего сложного нет. думаю справлюсь.

17 Ответ от ShupelikovSM

  • ShupelikovSM
  • Винокур
  • Оффлайн

Re: Постройка нерж. колонны 50,8

ShupelikovSM ©:

Двойной димрот - это четыре диаметра трубки + две оправки, вторая уже сама первая спираль получается + опять на запас, там еще и картонкой прокладывать придется.

Итого получаем :

Оправка 10 мм. 2 оправки = 20 мм.
Толщина  трубки 6,35 мм 4 диаметра =25,4 мм

20+25,4+10% = 49,94 мм в 50,8 заходим.

Осталось только найти такую оправку . У кого есть какие идеи что можно использовать ?

18 Ответ от kvic (2019-10-15 22:36:18 отредактировано kvic)

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Постройка нерж. колонны 50,8

ShupelikovSM ©:

что можно использовать

Кусок полудюймовой трубы.
Практически идеальная оправка.
---
А так же всевозможные ножки от мебели, черенки от лопат и прочее круглое и длинное, подходящее по размерам и прочности.
---
Будешь мотать первый слой, обмотай оправку бумагой,
а то можешь замумукаться стаскивать металл с металла.
---
И, всё-таки, почитай предложенную тему:
Делаем холодильник димрота
Там много интересного.

РК 35х1600

19 Ответ от Alex bcn (2019-10-15 22:31:38 отредактировано Alex bcn)

  • Alex bcn
  • Alex bcn
  • Capítulo de Cataluña
  • Оффлайн

Re: Постройка нерж. колонны 50,8

ShupelikovSM, из практики скажу, что 4.6 метра 6.35 трубы для 3кВт - это много. Я проживаю в таком климате, что вода на входе порой достигает +30°С, и пользую ТЭН 3кВт. Холодильник Димрота ровно 4 метра это я считал с запасом, ибо вода на входе гарячая, и ни разу он не работал на пределе. То есть ещё и запас есть. Но правды ради я не припомню чтобы давал больше 2.5кВт.
То есть, мотай до 4 метра и это будет с запасом.

ShupelikovSM ©:

У кого есть какие идеи что можно использовать ?

Ту же медную трубу (18 мм, или 22мм) например. Если будешь брать кондейную (6.35), то она ещё и чуть плющится, при намотке, а это будет дополнительным плюсом, при изоотовлении двухрядника.

Пиво — интеллектуальный напиток. Какая досада, что его пьет так много идиотов.

20 Ответ от Александр Золотарев

  • Александр Золотарев
  • Александр Золотарев
  • Профессионал
  • Оффлайн

Re: Постройка нерж. колонны 50,8

ShupelikovSM ©:

Оправка 10 мм. 2 оправки = 20 мм.

Первая оправка - это 1/2" труба (как пример выше), вторая оправка - это первый ряд димрота, обернутый картоном .
Я не мотал двухрядный, но вижу так.
