У меня наоборот мерцают только накальные , причем подъездный щит сам перебирал , от щита на кухню идет квадратов наверно 8 многожильным медным , с кухни 4 квадрата переноска до ванной с "печной" розеткой на 25 А , к стабу от розетки то же 4 кв. , с него на каждый тэн 1,5 квадрата .
лампочек Ильича нет совсем
Я почему-то думал, что у тебя люминесцентные энергосберегайки.
Причём самая дешёвая.
Да. В принципе, если в светодиодке только выпрямитель и совсем нет никакого мало-мальского стабилизатора, то периодические просадки на 5В могут быть и заметны. Смущает низкая частота мерцаний. Должна быть порядка 25Гц на половинной мощности.
У меня наоборот мерцают только накальные
У тебя как раз всё понятно - ввод в щиток слабый, а разводка от щитка с запасом и ТЭН довольно мощный, вот и помаргивают накальные, у них сила свечения прямо зависит от амплитуды сетевого.

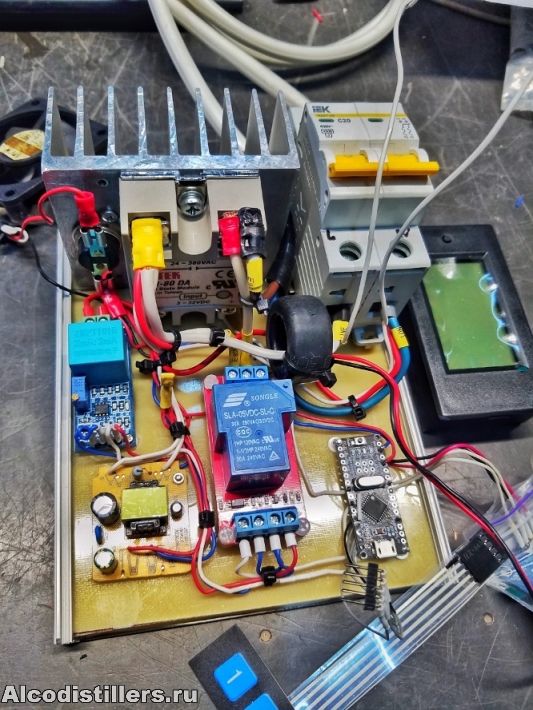

...начал оформлять все в корпус. Компоненты прикрутил к куску стеклотекстолита. Развел проводку. Верх и низ корпуса будут из алюминиевого профиля. Как раз стеклотекстолит в пазы заезжает.
Сегодня гонял пароген через регулятор, опять на лампочки ходил заглядывал. С мерцанием 2-3 раза в секунду я погорячился. Мерцает гораздо быстрее. Исследовал все энергосберегайки в доме-мерцают не все. Видео снял, но никуда не загружал ещё.
Видео снял, но никуда не загружал ещё.
Дык, загружай куда-нибудь, а ссыль - сюда.

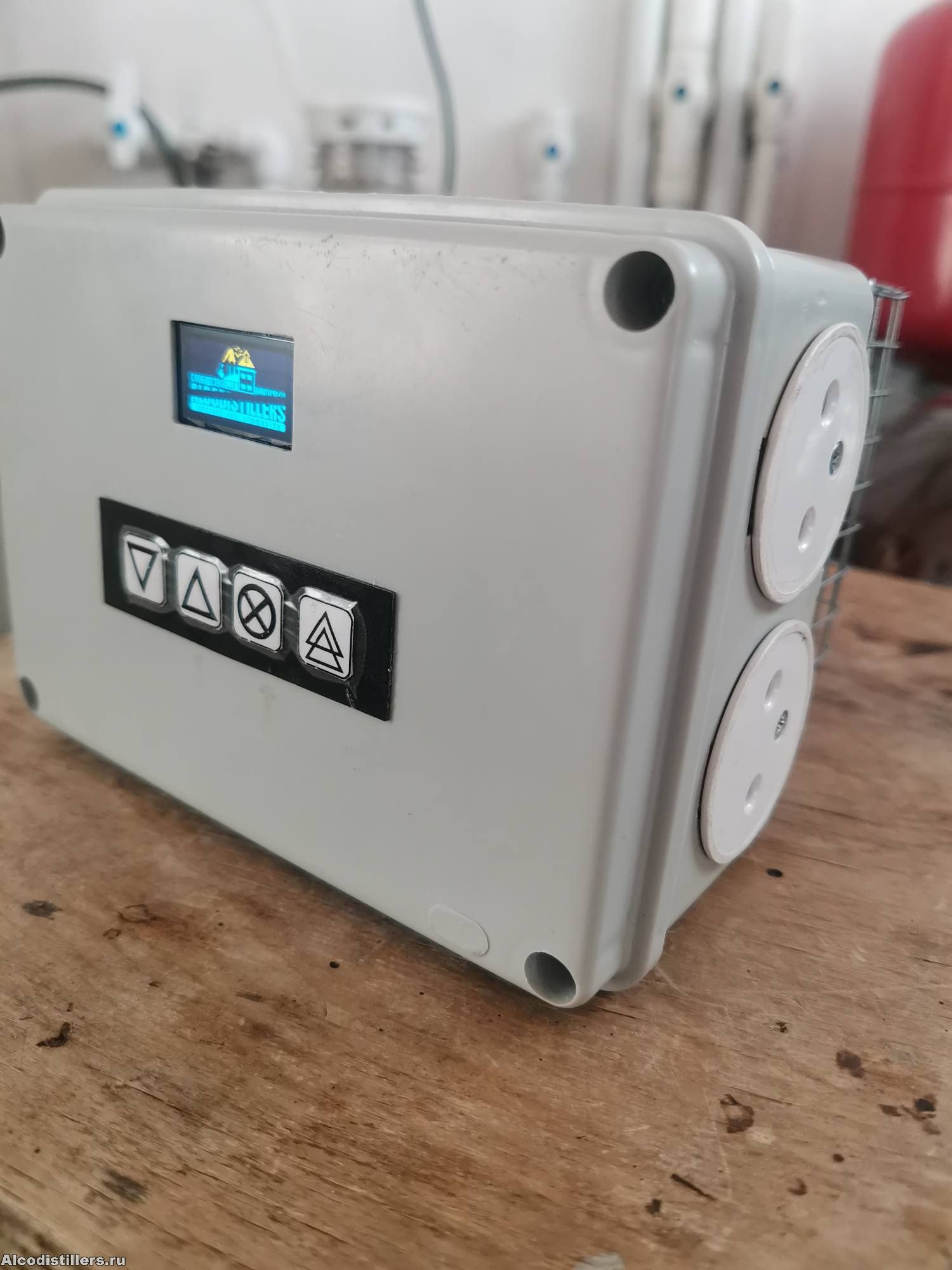

Наконец собрал. Провел ректификацию - работает на ура. Единственное, не могу понять, то-ли кнопки попались не очень, то-ли антидребезг в скетче слишком большой? Приходится нажимать кнопку и чуть удерживать её, не привычно как-то.

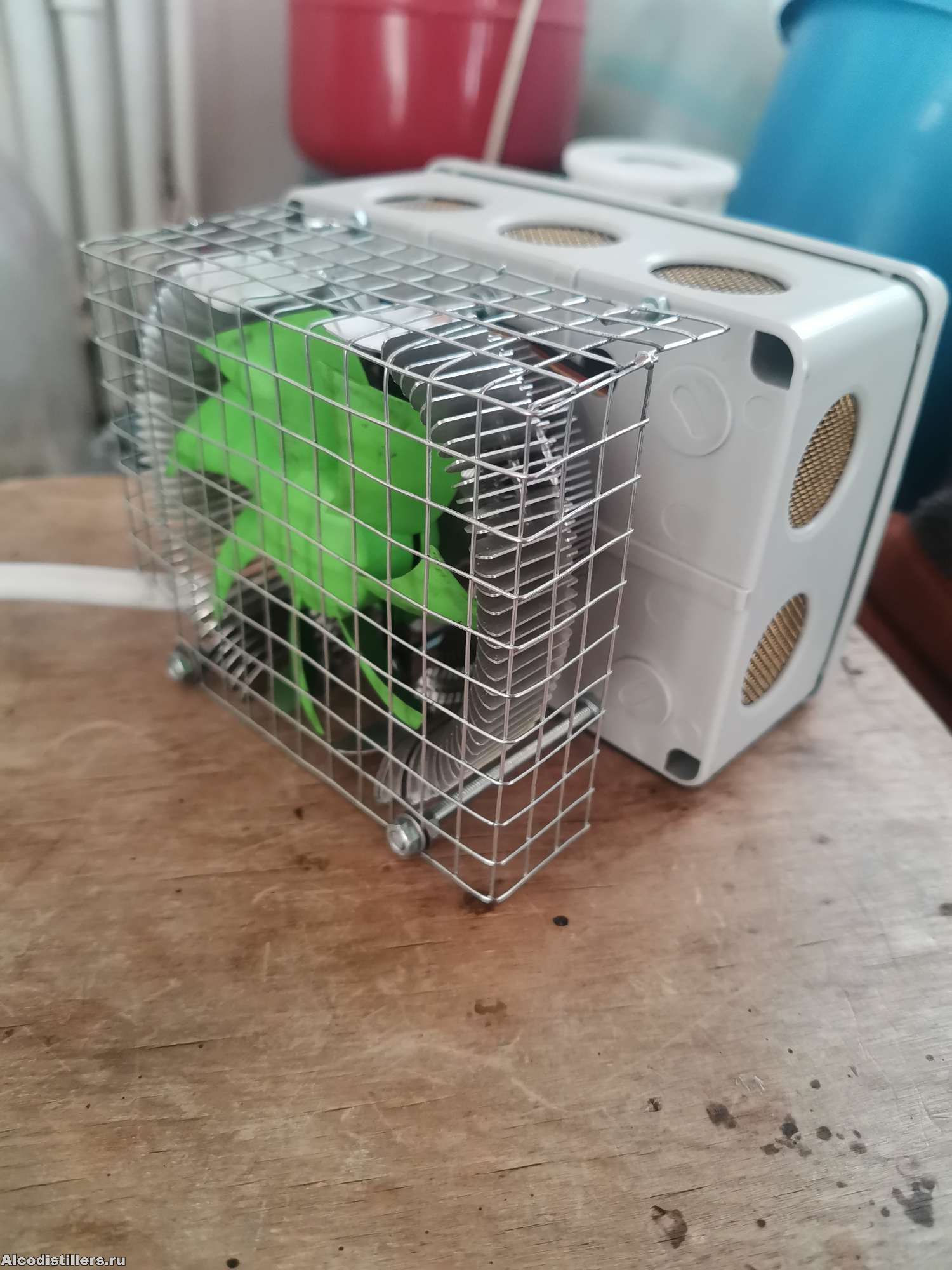

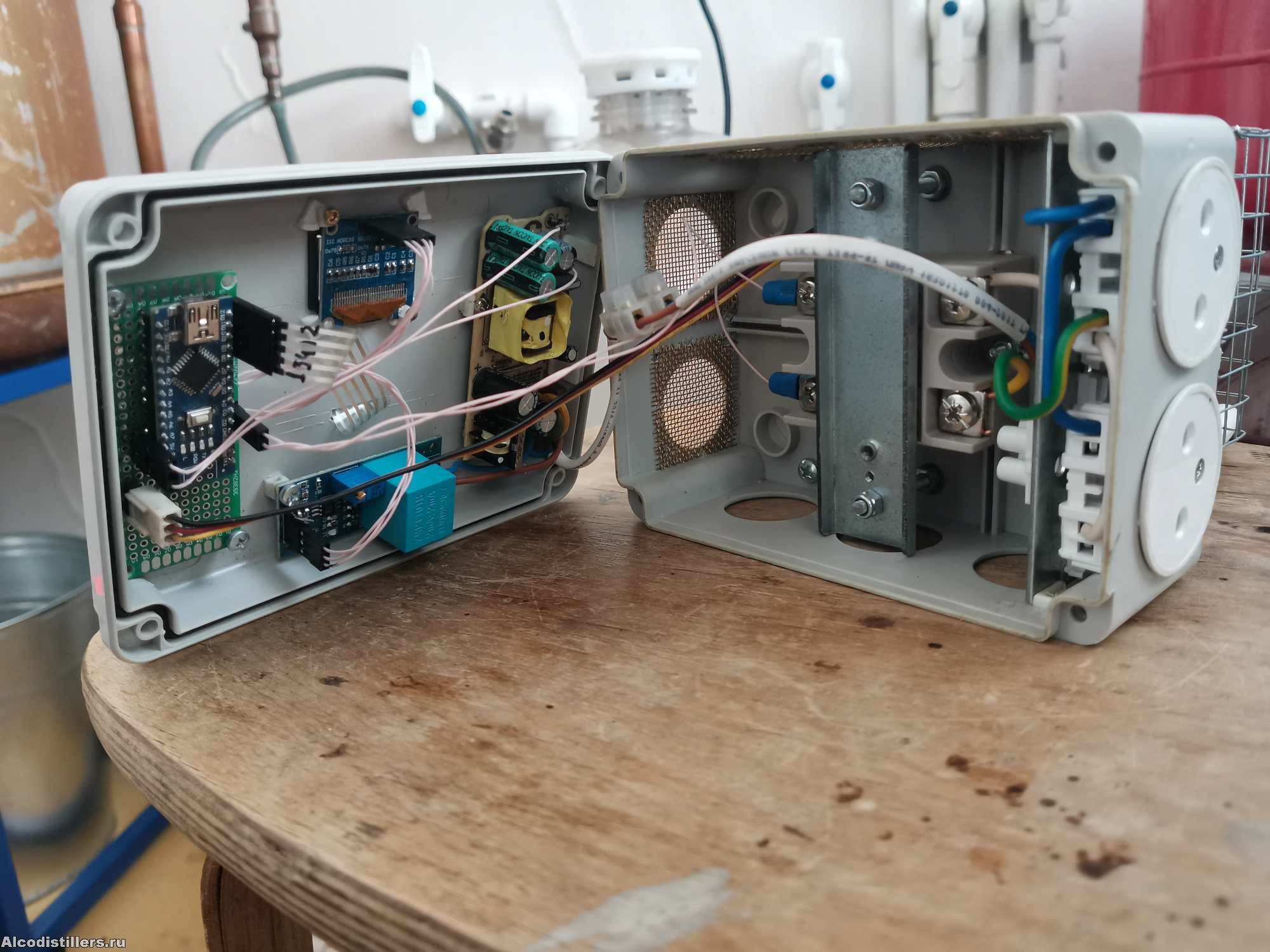

Корпус из распред коробки, вентилятор с радиатором с процессора компьютера, подключён к 5В, блок питания 5В с разборки китайской, сетка из автомагазина для пайки бамперов. Остальное из темы, только реле нет.
то-ли антидребезг в скетче слишком большой?
Вот этот параметр отвечает за отзывчивость кнопок:
#define DEBOUNCE 26 // Значение для обеспечения защиты от дребезга кнопок DEBOUNCE=1 + <задержка в ms>/10Если кажется, что тормозит - уменьшай соответственно. До 15 - смело.
Пиктограммки на кнопках зачетные.

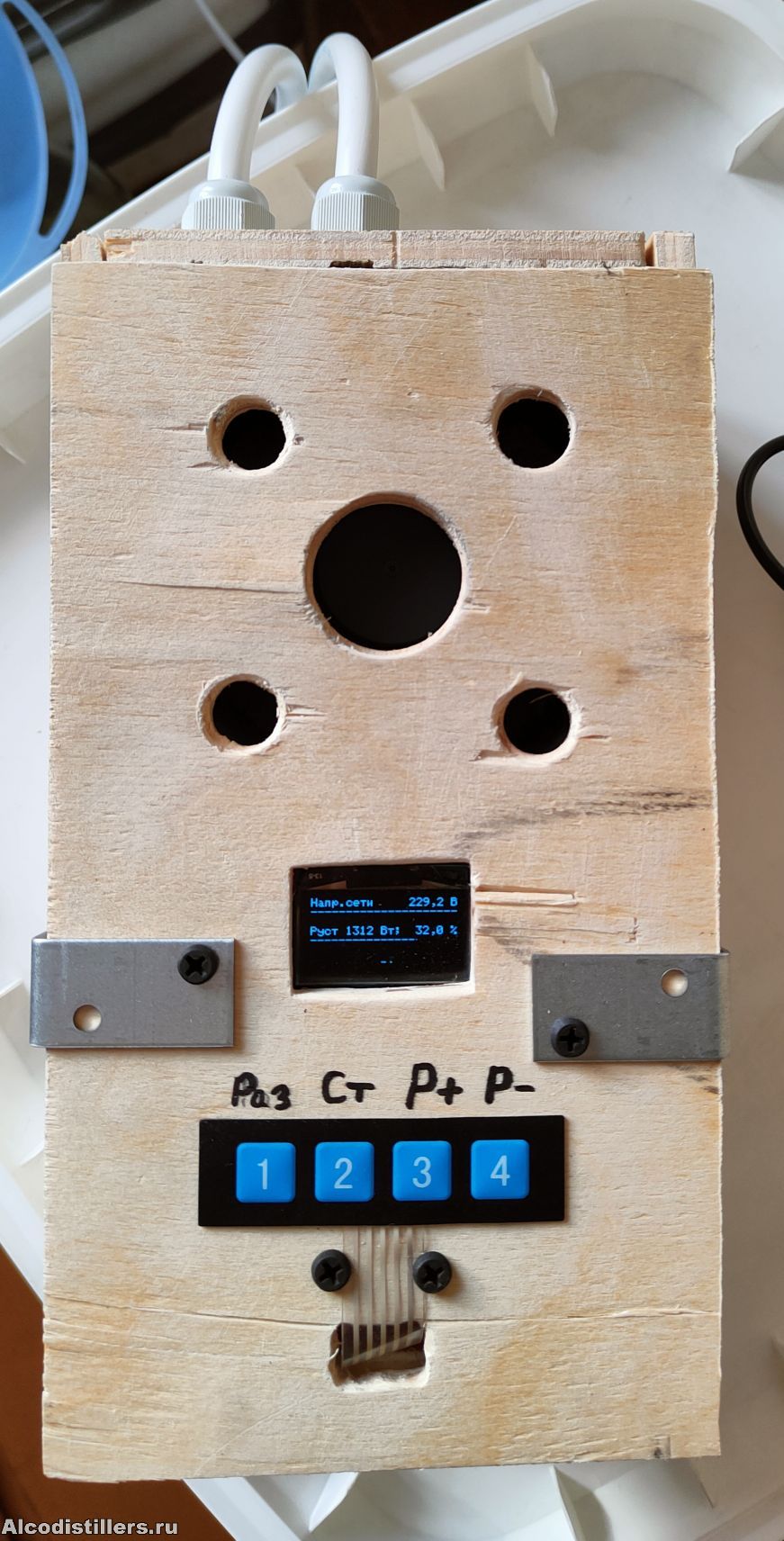

Тоже вот доделал таки стаб, корпус получился немного вандальный но нечего он же не для красоты
Экран перевернул, нижнии повреждённые строки не мешают, да и читаются даже. Сегодня проверяю в работе, стабилизируется на отлично, предзахлеб держется без лишних плясок.
Спасибо всем кто помог советом, ну и конечно же автору за столь полезную разработку

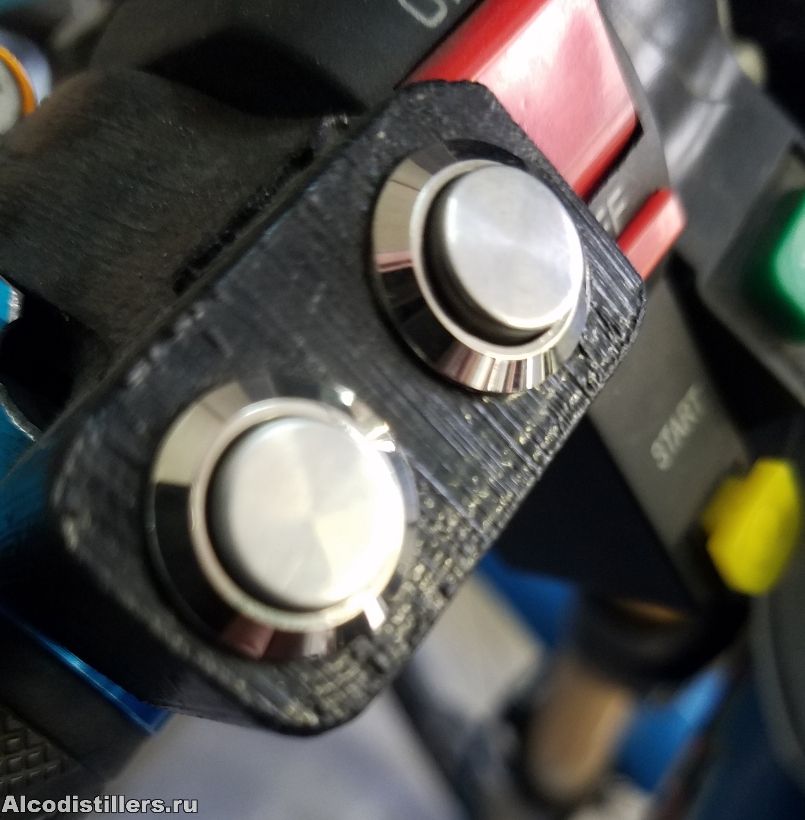

Но все равно чет не нравятся мне эти кнопки, переделаю.
На сенсорные? Или энкодер прикручивать собрался?
корпус получился немного вандальный
Да это наимоднейший лофт!
Я бы зашкурил шкуркой с зерном 80-120, а потом покрыл бы фанерные детали эпоксидкой после прогрева их в духовке до 100 градусов. Неубиваемый влагостойкий корпус получится с эффектом лакированного дерева.

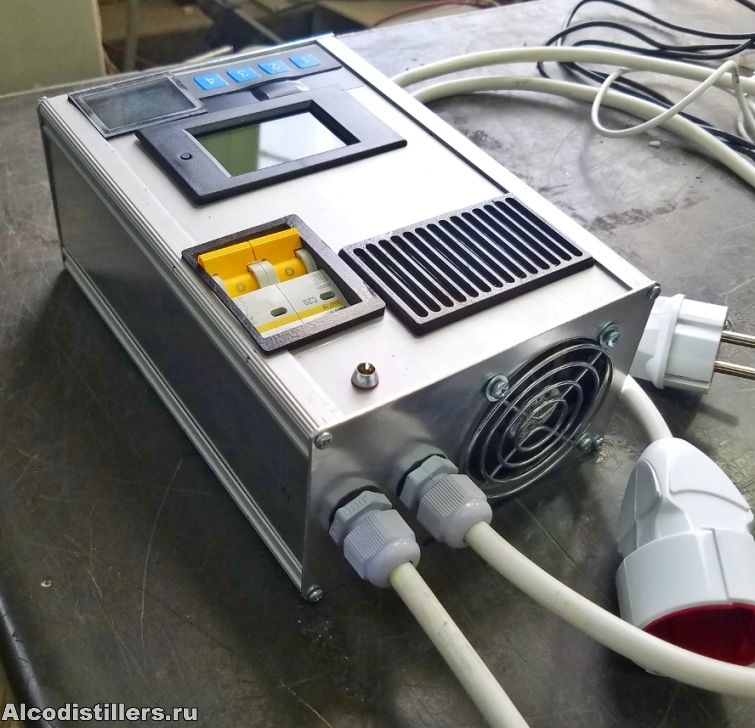

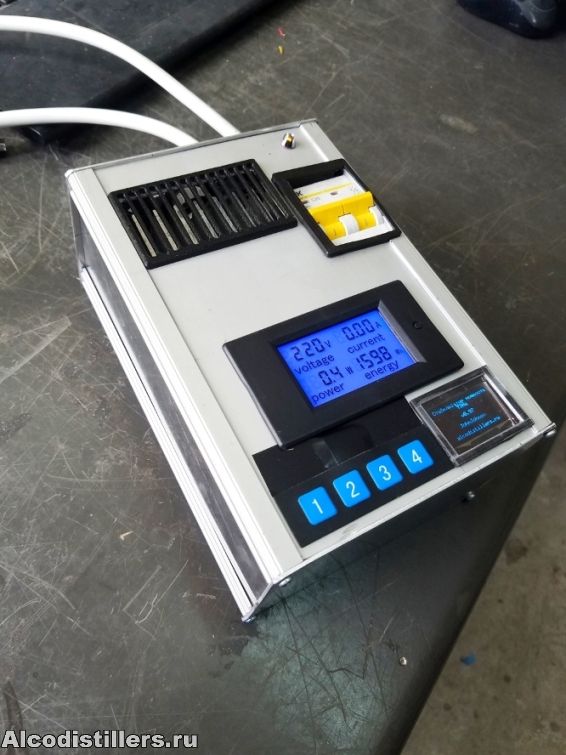

закончил работу над корпусом. получилось вот так
как писал выше, верх, низ из алюминиевого профиля, боковые стенки из кусочков алюма. Несколько печатных деталей на принтере.. Дофрезеруется логотипчик сайта, может приклею. Гонял стабилизатор близко к максималке, нагруженный на тепловентилятор. Вроде нормально. В помещении прохладно, обдув радиатора даже не включился. Вечером планирую дистилляцию. проверю в реальных условиях.
Еще раз Спасибо автору .
smotors, про радиатор - я тоже делал корпус с идеей поставить обдув на радиатор. Но погоняв его без вентилятора понял, что он лишний (к меня весьма массивный радиатор). Так и не стал ставить - меньше шума и пыли... А радиатор греется совсем чуть, даже почти на максимуме. Я на максималке не гоняю почти - а на разгоне SSR не используется.
...сейчас как раз процесс дистилляции СС . , мощность 1755Вт, обдув включается. 5мин. работа и 5мин стоп . Просто окружающая температура почти 26. Днем когда тестил , была на работе +18. Вообщем подключение вентилятора через термовыключатель очень даже полезна.
