olegys,
Т.е. подключение, как в схеме и ещё CS и DC по моим рекомендациям?
Если так, то пробовать ставить перемычки по списку с выпайкой лишнего.
Если не поможет - тады ой.

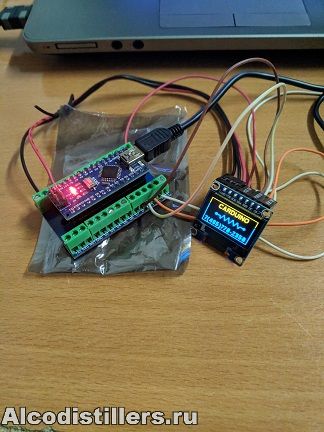

пробовал делать перемычки на R1 и R8, не работало, сейчас попробую сделать так. Просто что такое Ардуино я впервые узнал на этом форуме, поэтому так все тяжело дается   Вообще дисплей точно рабочий, нашел в сети скетч, подключил как было написано и вот

Деньги тоже вернули уже за дисплей и я даже заказал другой, но если этот будет работать, то было бы чудесно. Наши китайские партнеры (с) уже кинули меня на первый заказ комплектующих, три недели прождал, а они так и не отправили. Теперь вот в дисплей все уперлось

I2C Scanner
Scanning...
================
CS = 0 ;DC = 0
I2C device found at address 0x3C  !
done

================
CS = 0 ;DC = 1
I2C device found at address 0x3D  !
done

================
CS = 1 ;DC = 0
I2C device found at address 0x3C  !
done

================
CS = 1 ;DC = 1
I2C device found at address 0x3D  !
done

Scanning...
================
CS = 0 ;DC = 0
I2C device found at address 0x3C  !
done

================
CS = 0 ;DC = 1
I2C device found at address 0x3D  !
done

================
CS = 1 ;DC = 0
I2C device found at address 0x3C  !
done

================
CS = 1 ;DC = 1
I2C device found at address 0x3D  !
done

Scanning...
================
CS = 0 ;DC = 0
I2C device found at address 0x3C  !
done

================
CS = 0 ;DC = 1
I2C device found at address 0x3D  !
done

Оба на GND? По схеме же СS на 5V подключается.

Скетч залил, но ничего не изменилось. Или надо всю схему вместе с реле собрать чтоб все работало?

вот же балда, забыл

0.95. все работает!!! Спасибо!!!
Не придется еще 3 недели ждать, побежал в общую схему интегрировать, надеюсь там без сюрпризов будет

Выражаю благодарность автору за проект в целом и отдельно за помощь с дисплеем!     Стабилизатор собран и работает, вчера обкатал на дистилляторе . Все очень удобно и понятно! Появилась надежда на то что первый запуск колонны состоится в этом году
Подробности Организуем самоделку в корпус

Доброго утречка всем. Собрал  из китайских комплектующих стабилизатор мощности. Прошивка версии 0.97 бета. Все вроде работает: контактное реле при разгоне срабатывает, датчик напряжения сетевое напряжение меряет, регулятором напряжение сети подстраивается, сетевые помехи не наблюдается, дисплей информацию отражает корректно. кнопки TTP 223 отрабатывают.  Для проверки правильности сборки, в нагрузку подключил лампу накаливания 75 ватт (других нет, в наличие только светодиоды). Яркость свечения лампы регулируется, но при этом лампа моргает, (мерцает). Читал, читал так и не понял нормально это мерцание для схемы работы стабилизатора или нет. Из описания схемы

и еще это по поводу мерцания сообщение на стр. 2

. Вот и возникает  вопрос, а как правильно.
Понимаю, что стабилизатор рассчитан на работу с более мощными нагрузками, а не с этими копеечными ваттами. Может есть какой то нижний предел нагрузки после которого это мерцание выравнивается, исчезает. Или при сборке схемы я допустил косяк, или не исправен датчик напряжения ZMPT101B.
    И еще вопрос,  в схеме использовал кнопки TTP 223. Довольно шустро перебирают значения при нажатии кнопок 1 и 2.
в скетче есть строка

#define DEBOUNCE 26       // Значение для обеспечения защиты от дребезга кнопок DEBOUNCE=1 + <задержка в ms>/10

можно ли изменяя значения в этой строке, замедлить перебор значений на экране?
Пока все. В любом случае автору спасибо, за доступную, простую в сборке схему.

спасибо, понял, успокоили. А мерцание лампы подключенной к стабилизатору, я так понял, это нормальное поведение схемы?
