Тема: Проект полуавтоматической ректификационной колонны

Уважаемые господа Форумчане!
Выношу на Ваш суд мой проект ректификационной колонны SV_V_1.21

Краткие характеристики:
- бак       - 7,5 л.
- высота колонны    - 0.5 м + 1.0 м + дефлегматор
- диаметр     - 35 мм
- заполнитель насадок    - керамические полые цилиндры
- сборка на резьбовых фитингах + пайка

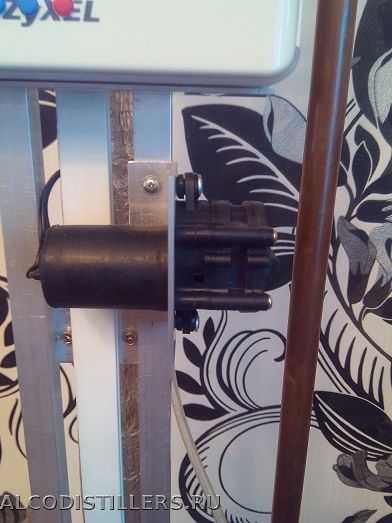

- охлаждение принудительное от шестеренчатого насоса

- поддержание заранее заданной температуры воды на выходе дефлегматора - автоматическое

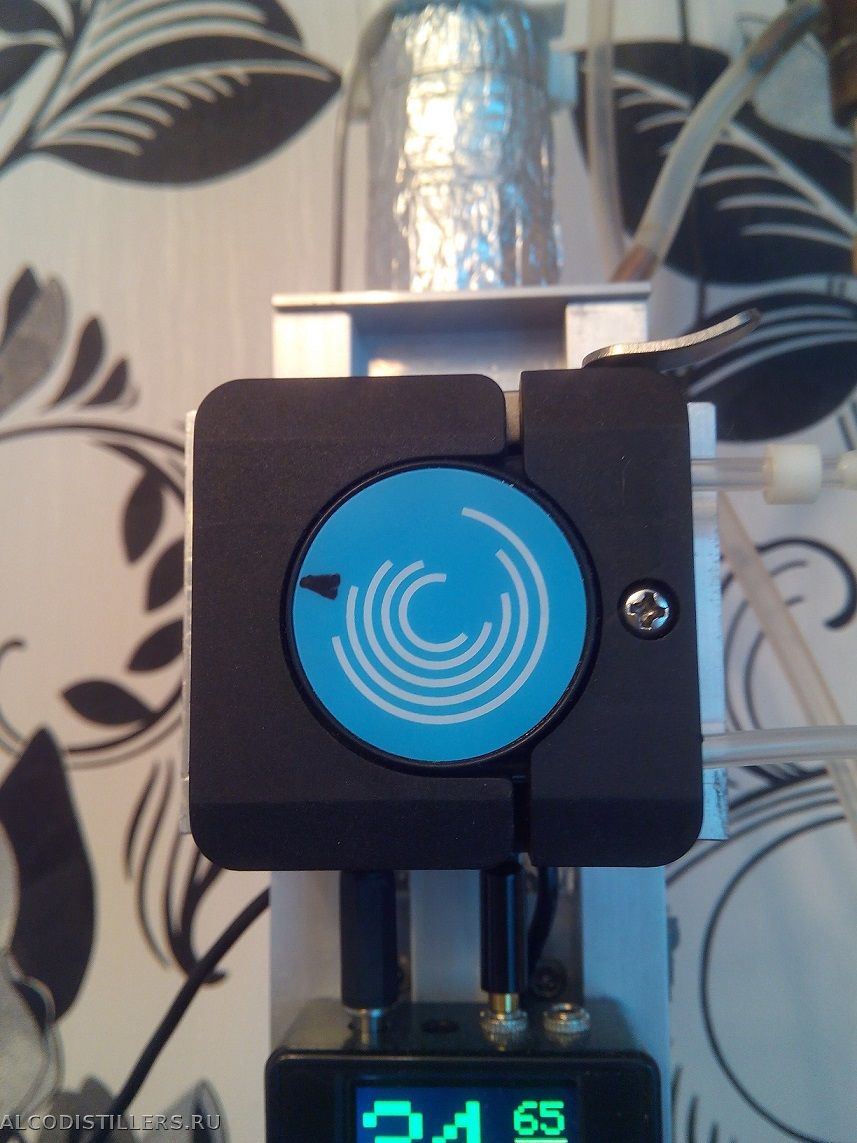

- узел отбора выполнен на перистальтическом насосе

- регулировка отбора плавная(ручная) в пределах:  0,95 - 2000 мл/ч

- колонна управляется с помощью двух блоков( основной + дополнительный(охлаждение))


- автоматическое определение температуры кипения спирта в зависимости от атм.давления
- возможность корректировки основных параметров вручную
- звуковая сигнализация выхода рабочих параметров за пределы допустимых

В заключении:

Вся работа на колонне сводится к своевременной смене приемной посуды и естественно контролю предельных режимов.

  • IMG_20181030_112232.jpg
    size: 433.2Кб type: jpg
  • IMG_20181030_112232.jpg
    size: 433.2Кб type: jpg
  • IMG_20181030_112706.jpg
    size: 130.97Кб type: jpg
  • IMG_20181030_112630.jpg
    size: 325.74Кб type: jpg
  • IMG_20181030_112330.jpg
    size: 327.6Кб type: jpg
  • IMG_20181030_112614.jpg
    size: 427.34Кб type: jpg
Каждый хочет как может, а я могу как я хочу!!!

2 Ответ от Веня (2018-10-30 13:19:07 отредактировано Веня)

  • Веня
  • Веня
  • Профессионал
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

Vlad58 ©:

- охлаждение принудительное от шестеренчатого насоса

Чего стоит, как управляется?

Сайт Веня

3 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

Vlad58 ©:

Вся работа на колонне сводится к своевременной смене приемной посуды и естественно контролю предельных режимов.

А с посудой тоже все делается на раз. Ставится три клапана на выходе и три емкости, лучше четыре.
Тогда вообще подходить к колонне не нужно.
Лично меня терзают мутные сомнения....
Хроматограмма готового продукта есть ?

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

4 Ответ от Vlad58 (2018-10-30 13:46:43 отредактировано )

  • Vlad58
  • Vlad58
  • Винокур
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

читать описание не пробовали?

чтобы рассеять мутные сомнения

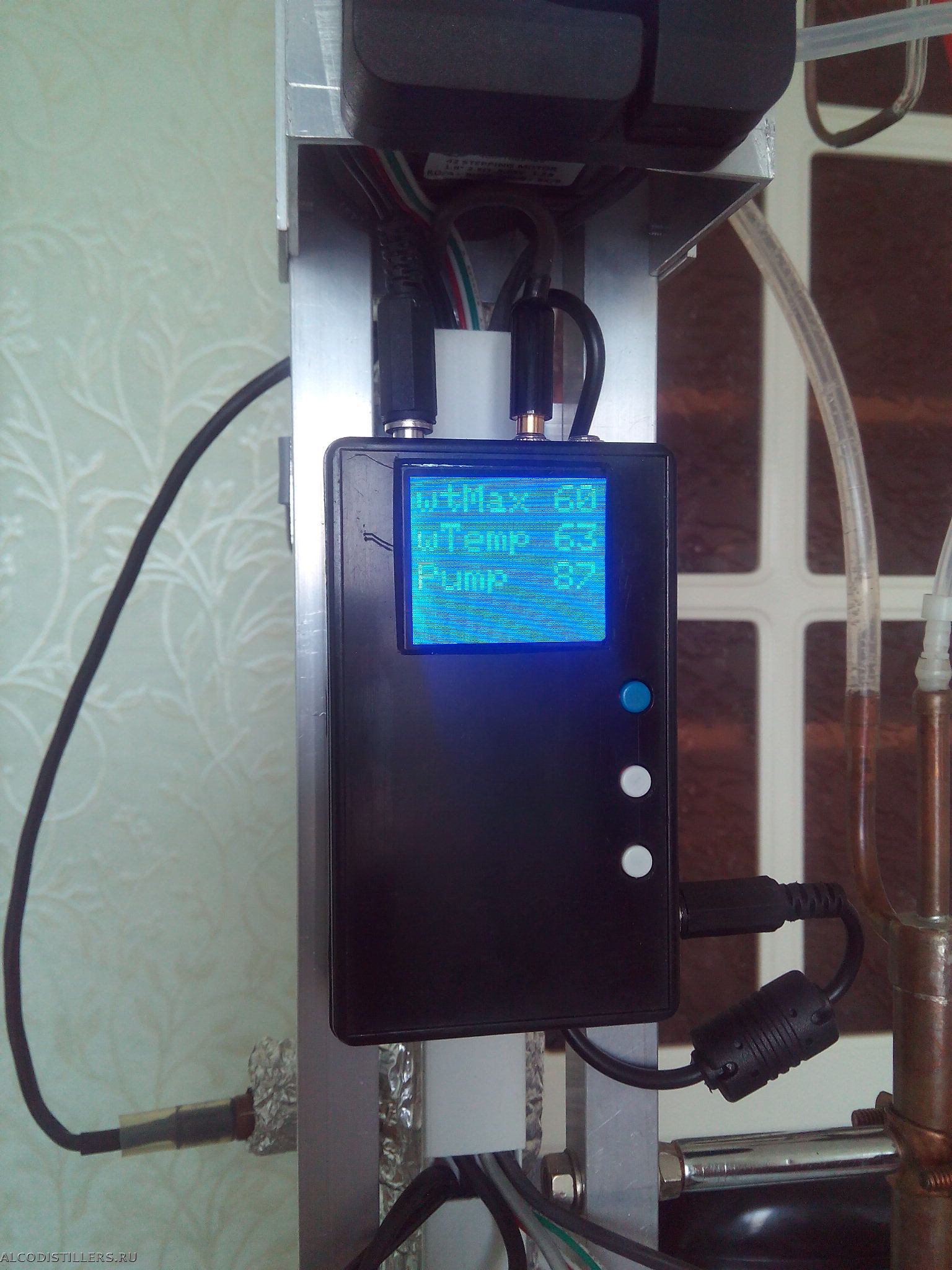

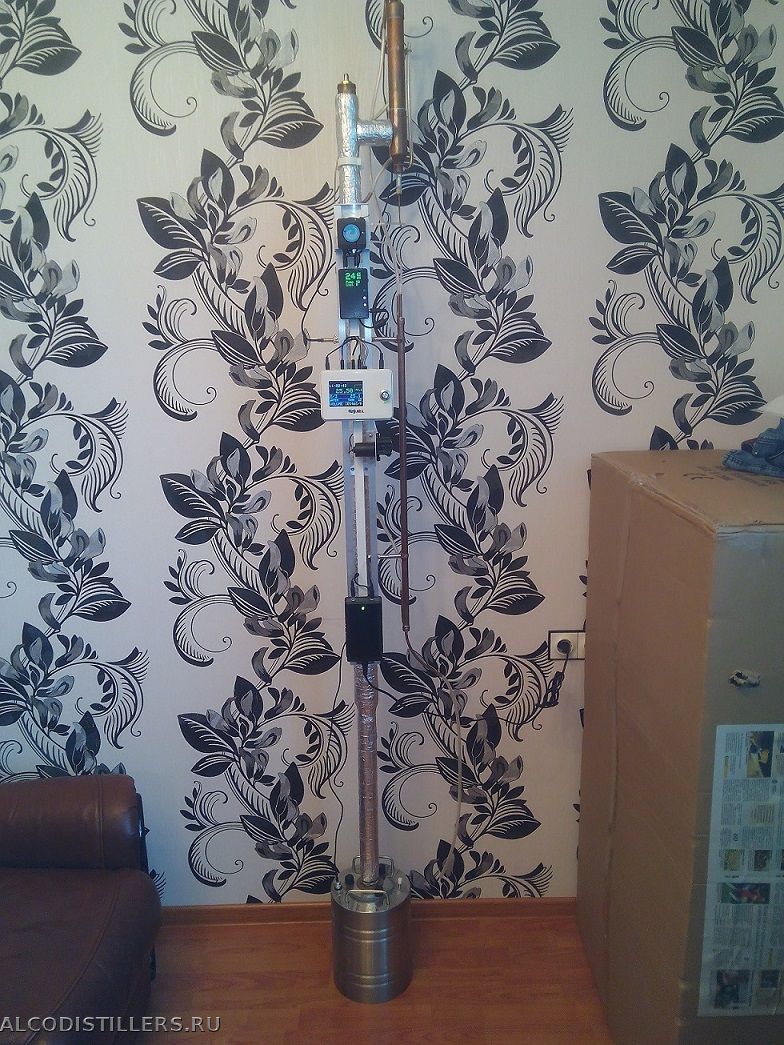

фото рабочей колонны

  • 2018-08-31 15-38-40.JPG
    size: 433.53Кб type: JPG
  • 2018-08-31 15-46-41.JPG
    size: 422.28Кб type: JPG
Каждый хочет как может, а я могу как я хочу!!!

5 Ответ от Веня (2018-10-30 13:48:49 отредактировано Веня)

  • Веня
  • Веня
  • Профессионал
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

Vlad58 ©:

читать описание не пробовали?

Это мне или al?

Vlad58 ©:

- охлаждение принудительное от шестеренчатого насоса

Vlad58 ©:

- поддержание заранее заданной температуры воды на выходе дефлегматора - автоматическое

Vlad58 ©:

- колонна управляется с помощью двух блоков( основной + дополнительный(охлаждение))

Задам вопросы по подробнее:
- что за насос и сколько стоит?
- блок сам паял или готовый? Датчик Т какой?

Сайт Веня

6 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

Vlad58 ©:

читать описание не пробовали?

Если это ко мне, то что такое: описание?

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

7 Ответ от Vlad58

  • Vlad58
  • Vlad58
  • Винокур
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

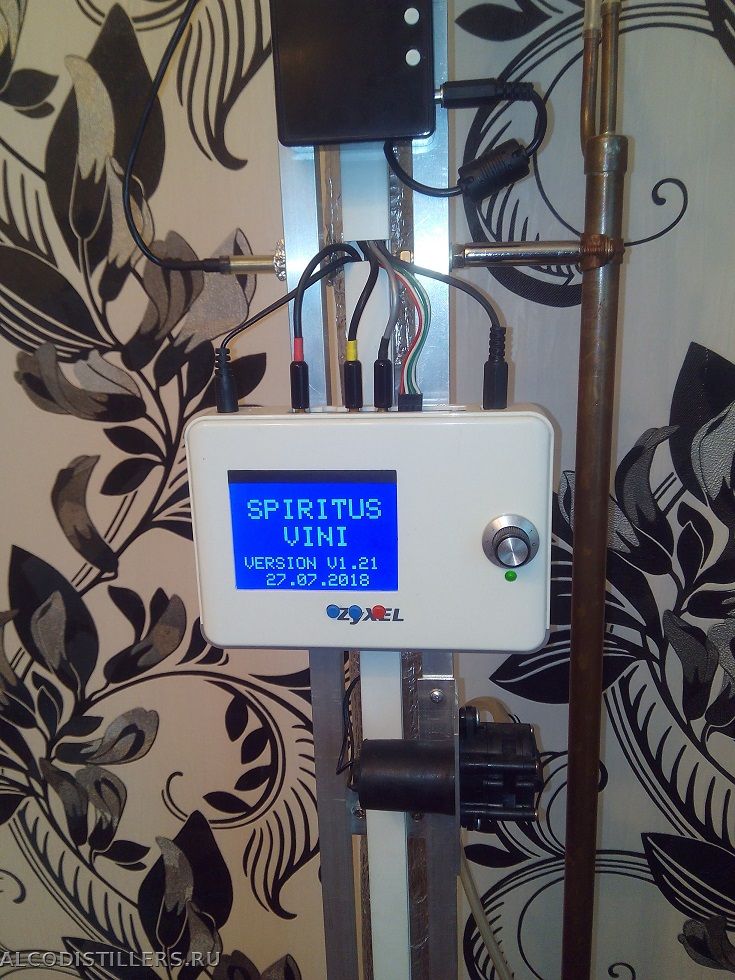

основной блок самодельный на Arduino Mega

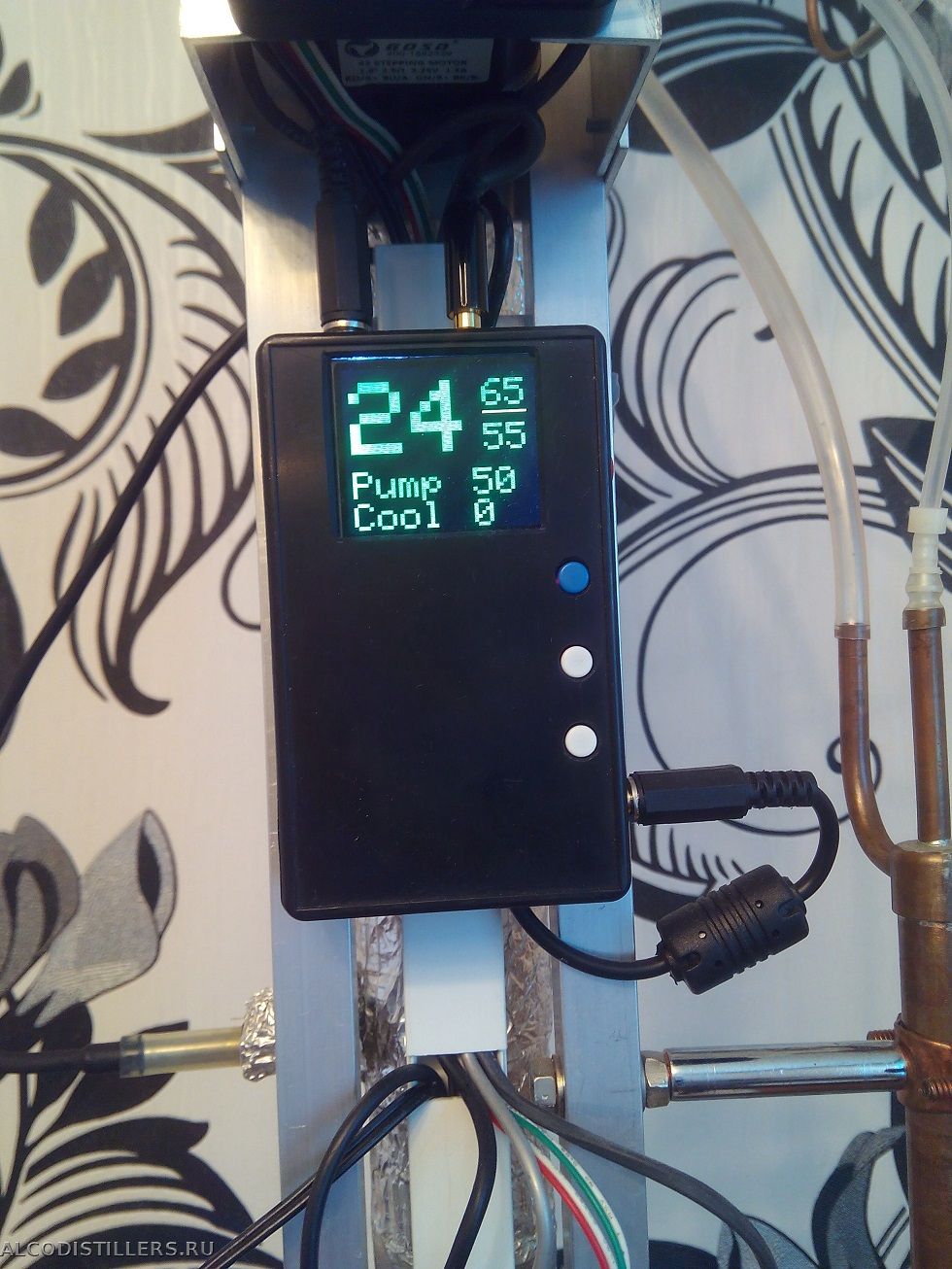

дополнительный на Arduino Nano
датчики 18b20

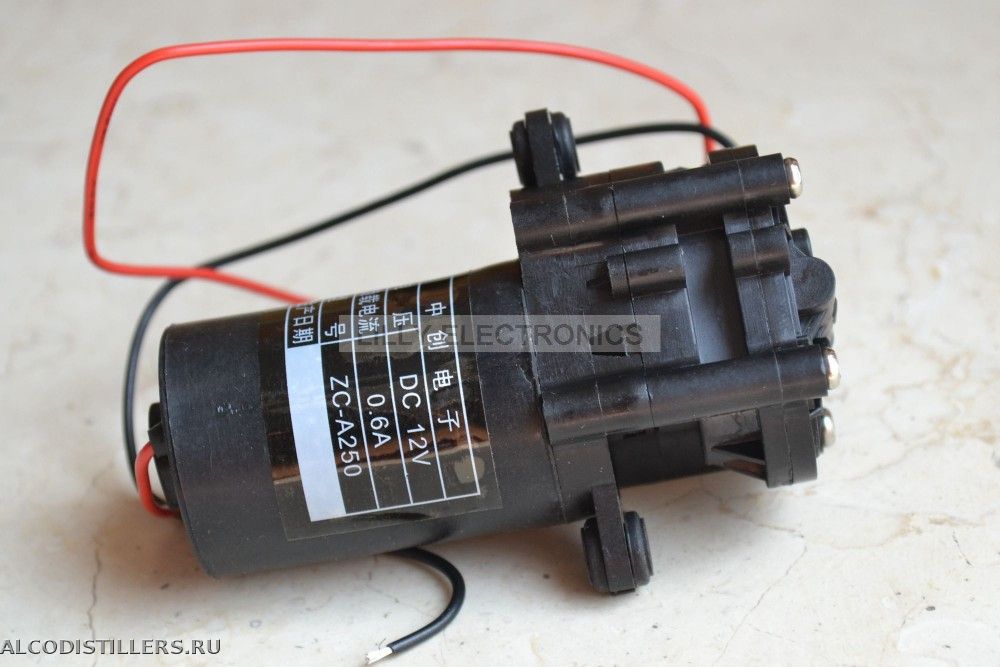

насос

стоимость на сегодня порядка 1,1 т.р

  • UT8vSuBXmtXXXagOFbXr.jpg
    size: 103.68Кб type: jpg
Каждый хочет как может, а я могу как я хочу!!!

8 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

Vlad58 ©:

фото рабочей колонны

меня сомнения мучают по качеству. поэтому очень хочется хроматограмму посмотреть.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

9 Ответ от Vlad58 (2018-10-30 14:16:31 отредактировано )

  • Vlad58
  • Vlad58
  • Винокур
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

для полноты добавлю описание

12 В мини шестереночный насос Self-сосание водяной насос (0-100C градусов) Коррозионно-стойкие ZC-A250
Описание продукта
1. Номинальное напряжение: 12 В

Вход: 6 мм выход: 6 мм
2. Напряжение: DC6V-14VDC
3. Номинальный ток нулевой нагрузки: 0,65a или менее
4. емкость воды с нулевой нагрузкой: 1980cc ± 10%
5. Давление: 2,7 кг ± 10%
6. Номинальный ток с нагрузкой: 0.8A-1.2A
7. Номинальная емкость воды с нагрузкой: 1320CC ± 10%/мин
8. всасывания: в пределах 1,0 м
9. Шум: 50 дБ Макс (фоновый шум 30 дБ, 0,5 м или менее)
10. жидкости: вода, грунтовые воды
11. Температура воды: 0-100 C градусов
12. Влажность 45%-85%

13. Вес: 138 г

Предупреждение:
Насосы не могут непрерывно работать при высокой температуре.

Дизайн насосов может быть настроен в соответствии с требованиями пользователя.

al ©:

меня сомнения мучают по качеству. поэтому очень хочется хроматограмму посмотреть.

извините, но хроматограф я еще не приобрел

Каждый хочет как может, а я могу как я хочу!!!

10 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

Vlad58 ©:

для полноты добавлю описание

Vlad58 ©:

Дизайн насосов может быть настроен в соответствии с требованиями пользователя.

Объясни пожалуйста.
1 Ты эту тему создал чтобы разместить просто некие впечатления от созданной конструкции.
2 Тему создал чтобы показать людям чтоб поделиться своей конструкцией подробно.
3 Чтоб удивить некими техническими решениями, которыми ты собственно и не поделился (как сделать, схема, прошивка, объяснение алгоритма работы, рекомендации по железу...)
4 ?

Не очень понятно, описание некоторое есть, а подробностей нет  *DONT_KNOW*

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

11 Ответ от Аркаим

  • Аркаим
  • Аркаим
  • Отец Мемнар
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

Vlad58 ©:

еще не приобрел

Так в лабу сдай !

Выпил воды- печень в шоке!

12 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

Vlad58, Вопросы по качеству ни простые доставания.
Они вытекают из утверждений в тексте.

Vlad58 ©:

- автоматическое определение температуры кипения спирта в зависимости от атм.давления

Vlad58 ©:

Вся работа на колонне сводится к своевременной смене приемной посуды и естественно контролю предельных режимов.

Ну и многие тонки моменты.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя
al

Сайт Николя

13 Ответ от kvic (2018-10-30 14:44:07 отредактировано kvic)

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Проект полуавтоматической ректификационной колонны

Vlad58 ©:

- бак       - 7,5 л.

Не маловат ?
Какова система нагрева содержимого ?
Теплоизоляция бака есть ?

Vlad58 ©:

- охлаждение принудительное от шестеренчатого насоса
- поддержание заранее заданной температуры воды на выходе дефлегматора

Как-то это сложно.

Vlad58 ©:

узел отбора выполнен на перистальтическом насосе

Я бы в работе посмотрел.
Если можно, сделай видео.

Vlad58 ©:

В заключении

Р-р-р.
Е там, Е.
Не буди лихо.  :lol:

РК 35х1600

14 Ответ от Vlad58

  • Vlad58
  • Vlad58
  • Винокур
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

kvic ©:

Р-р-р.
Е там, Е.
Не буди лихо.

Правило для «в заключении» (предлог с существительным)
Если сочетание «в заключении» употребляется в значениях «тюрьма» или «заключительная часть текста», то перед нами существительное «заключение» с предлогом «в». Оно пишется с гласной «и» на конце, так как стоит в предложном падеже.

это так для справки

Каждый хочет как может, а я могу как я хочу!!!

15 Ответ от kvic

  • kvic
  • kvic
  • Профессионал
  • Онлайн

Re: Проект полуавтоматической ректификационной колонны

Vlad58, ладно, пусть "заключение" в данном контексте будет существительным, означающим "в конце чего-либо".
Тогда "И".
А по остальным вопросам как ?

РК 35х1600

16 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

Vlad58 ©:

Каждый хочет как может, а я могу как я хочу!!!

Мочь как хочешь не означает, что хочешь  правильно.

Vlad58 ©:

- поддержание заранее заданной температуры воды на выходе дефлегматора - автоматическое

Зачем и как? Причина и следствие какие?

Vlad58 ©:

автоматическое определение температуры кипения спирта в зависимости от атм.давления

Зачем?

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

17 Ответ от Vlad58 (2018-10-30 15:54:50 отредактировано )

  • Vlad58
  • Vlad58
  • Винокур
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

Я никого не хочу удивить некими техническими решениями, просто я поделился с сообществом конструкцией своей колонны. Изменения касаются только узла отбора и стабилизации температуры охлаждения дефлегматора, ну и отчасти автоматического определения температуры кипения. Все изменения касаются блоков управления.  Остальное железо как у всех.

Николя ©:

Ну и многие тонки моменты.

конкретнее

kvic ©:

Не маловат ?
Какова система нагрева содержимого ?
Теплоизоляция бака есть ?

Нет. Индукционная плита 2,2 квт. Нет.

kvic ©:

Как-то это сложно.

Aduino Nano, десяток(ну два) строчек скетча, драйвер двигателя ну и дисплей с коробочкой. В результате
получаете стабильную температуру на протяжении всего процесса

al ©:

Мочь как хочешь не означает, что хочешь  правильно.

и что я хочу неправильно?

al ©:

Зачем и как? Причина и следствие какие?

al ©:

Зачем?

вот этих вопросов я точно не понял!

Каждый хочет как может, а я могу как я хочу!!!

18 Ответ от Слушатель (2018-10-30 15:55:50 отредактировано Слушатель)

  • Слушатель
  • Слушатель
  • Профессионал
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

Vlad58 ©:

предлог с существительным

Не дочитал. В употребленном тобой контексте это - производный предлог.

Цитата:
«В заключение» – это производный предлог, употребляющийся в значении «в конце чего-нибудь», с гласной «е» на конце.
Конец цитаты.

Моя колонна: РК 28 (от Слушателя)

19 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

Vlad58 ©:

Индукционная плита 2,2 квт.

Сейчас мы тебя до коликов замучаем  :D
Как колонну выводишь на рабочий режим на индукции?
Я вот не смог. Изначально тоже пытался, но вот не получается на ступенчатой регулировке на режимы нормальные выйти. Иногда буквально по вольту приходиться добавлять регулятором, плюс стабилизация напряжения.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

20 Ответ от Kusnezov Oleg

  • Kusnezov Oleg
  • Kusnezov Oleg
  • Винокур
  • Оффлайн

Re: Проект полуавтоматической ректификационной колонны

Vlad58, очень интересно, но, точно, очень непонятно. Охлаждение как происходит? Шестереночный насос где холодную воду берет? Куда горячую девает? Перистальтический насос для регулировки отбора - круто! Но почему регулировка - ручная? А как эта ручная регулировка происходит? Двигатель перистальтического насоса - шаговый? А сам насос, для горячего спирта подходит?

С уважением, Олег Кузнецов.
