Тема: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Внимание, полностью изменен старый вариант!
Этот вариант пригодиться тем, у кого нет конвертора USB- UART.

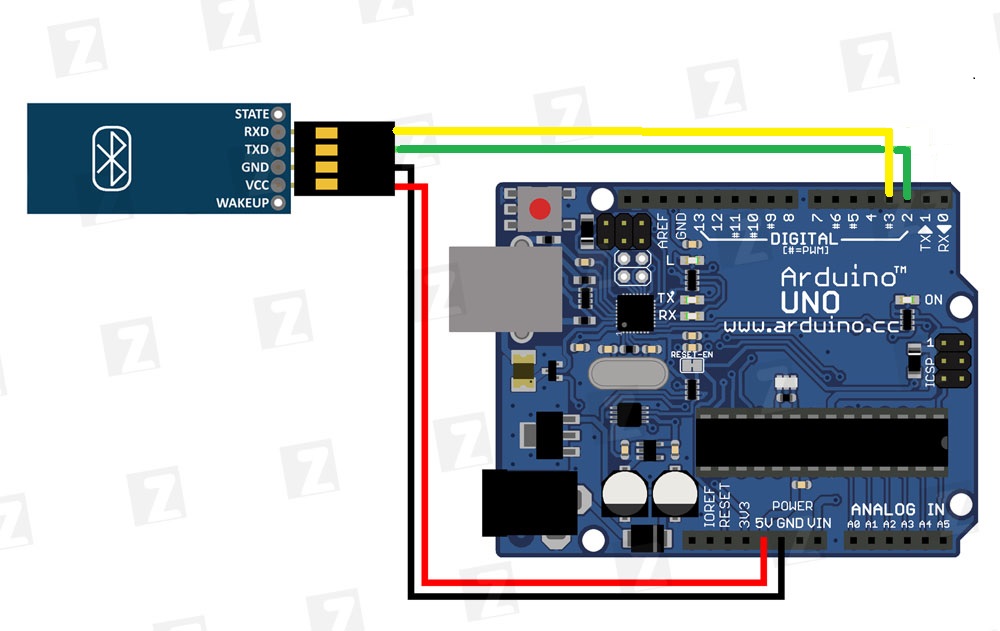

Подключаем модуль к ардуино, согласно схеме.
ТХ -2   RX-3


Заливаем в Arduino скетч.
Сначала Test.

Готовый код лежит здесь  https://yadi.sk/d/9FDK0nxT3KABsv


Запусти Терминал и установи "пункт -" добавлять символы NL & CR в нижнем правом углу монитора последовательного порта"

Получаем в окне следующее:

Если все нормально, заливаем вторую прошивку, и получаем модуль на скорости 38400.

Если нужно поменять имя модуля и пин код, это нужно сделать в скетче перед прошивкой.

Имя модуля задается  в строке
#define NAME "TNG"
TNG меняете на нужное.

Пин код модуля задается здесь
mySerial.print("AT+PIN1068");




После этого, модуль готов к работе с программой.



Эти четыре цифры меняете на удобный.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя
Вяземский, d.styler, Иван, al, Alex bcn

Сайт Николя

2 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Николя, разве он обычным UART не коннектится?
HC-05 прекрасно работает через любой UART

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

3 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Можно, но когда его нет, это вариант поможет. Да и дунька то все равно потом в этой связке работает. Только код другой залить.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

4 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Николя, попробовал осваивать программу ТМА с Ардуино UNO. Пока только датчики температуры. Программа заработала через USB порт (COM5).
Пытаюсь подключить Блютуз , у меня CH06. Определяются порты (8 и 9) , в "диспетчере устройств" пишет, что работает нормально.
Загружаю скетч по твоей ссылки в Ардуину, по СОМ 5 нормально загружается.
Перехожу в "Монитор порта" , устанавливаю скорость 9600 и NL & CR. Сверху в строке пишу АТ, а в ответ ничего не получаю.
Как можно побороть?

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

5 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Попробуй не писать, а вставлять скопированный текст.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

6 Ответ от al (2017-06-13 18:35:51 отредактировано al)

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Николя, это "АТ" и "АТ + VERSION"?
Мышкой копируется, но в строку не выкладывается.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

7 Ответ от Николя (2017-06-13 18:34:32 отредактировано )

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Блин мне домой уже ехать. Я завтра на своем подопытном все еще раз прогоню, если какие то нюансы будут, отпишусь.

Ну да, сначала АТ, латиницей.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

8 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Николя, спасибо. Если у тебя будет время завтра, продолжим.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

9 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Хорошо, завтра весь день буду на компе.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

10 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

al ©:

Мышкой копируется, но в строку не выкладывается.

Иван ©:

Далее пишем по очереди список команд, по одной, после каждой отправляем ее кнопкой или интером..
Можете скопировать их в текстовик, копировать оттуда по одной и вставлять в командную строку комбинацией клавиш ctrl-v .

Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

11 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Иван, попробовал CTRL+C (V), выкладывается , но на команду "АТ" ответа не получаю.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

12 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

al, потыркай скорость порта, прошивки разные бывают... по очереди перебери.
Ну и правильность подключения проверь еще разок... любой TX всегда только с RX соединяется.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

13 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Иван, теперь до завтра. Бежать домой нужно, фрукты начинаются)))
Я ТХ и RX подключал на D выходы.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

14 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

al ©:

Я ТХ и RX подключал на D выходы.

Так через uart простой прицепись .... а в скетче походу 38400 скорость стоит, замени ее на 9600 - должно заработать.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

15 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Внимание, в первом посту полностью обновлена информация!
Все работает 100%, погонял сам, и заодно реанимировал свой модуль.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

16 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Николя, сейчас ковыряю.
Первый скетч закачал. Почти все совпало кроме одной строки.
У тебя: OKLinvor V1.8

У меня: hc01.comV2.0
сейчас второй скетч буду качать.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

17 Ответ от Николя

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Это версия твоего модуля.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

18 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Николя, на второй скетч дал ответ только две строчки: первую и последнюю.
Стартинг конфиг

Done


больше ничего

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

19 Ответ от Николя (2017-06-15 18:31:15 отредактировано )

  • Николя
  • Николя
  • Наблюдатель
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Все верно. Он прошился на скорость 38400.

Теперь тебе его нужно подружить с компом, если он еще не сопряжен.


Модуль если хочешь, можно открыть сторонним терминалом, на скорости которую прошил.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

Сайт Николя

20 Ответ от al

  • al
  • al
  • Профессионал
  • Оффлайн

Re: Конфигурирование модуля bluetooth HC-06 под программу TMAS

Николя, не понял где имя менять.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!
