701 Ответ от Denis.Malmalaev (2017-11-13 12:40:44 отредактировано Denis.Malmalaev)

  • Denis.Malmalaev
  • Denis.Malmalaev
  • Профессионал
  • Оффлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Бах, телефонный кабель - дерьмо, факт. В этом я давно убедился, у метра телефонного сопротивление как у дохрена метров путного кабеля, но телефонный для меня удобнее : и жилы цветные, и в коннектор легко обжать.zcom, витую пробовал, жестковато будет. А вот резистор на 330 ом имеется, начну с него, вдруг осилит 6 метров лапши.
Не, для начала еще 4.7 параллельно воткну, а там видно будет, заказал в конце концов 600 штук разных, а то за каждым не набегаешься:)

Разрешите представиться!

702 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Онлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Бах, кабель... сам недавно столкнулся.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу!

Сайт Иван

703 Ответ от Denis.Malmalaev

  • Denis.Malmalaev
  • Denis.Malmalaev
  • Профессионал
  • Оффлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Вообщем так, без подтягивания в розетке не работает совсем ,  4.7 в розетке, 4.7 на одном датчике - видит оба. 3 не видит как ни крути, третьего 4.7 у меня нет. Вообщем решил - либо резать провода, ставить резистор и тянуть до блока одним кабелем,  либо в каждый датчик впаять по 4.7, тогда сопротивление будет падать в зависимости от кол-ва подключенных датчиков. Пробовал в розетку 2 по 330 параллельно - глючить начинает....

Разрешите представиться!

704 Ответ от zcom (2017-11-13 15:27:43 отредактировано )

  • zcom
  • zcom
  • Вечная память
  • Оффлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Denis.Malmalaev ©:

витую пробовал, жестковато будет

Возьми готовый обжатый патч-корд. Там используется другой тип кабеля. В целом, все более мягко и гибко. :)

Denis.Malmalaev ©:

Пробовал в розетку 2 по 330 параллельно - глючить начинает

Ну я же дал ссылки на мануалы. Выкить гирлянду из резисторов, поставь один на 1 кОм. Проверь, что получится.

705 Ответ от Denis.Malmalaev (2017-11-13 15:35:56 отредактировано )

  • Denis.Malmalaev
  • Denis.Malmalaev
  • Профессионал
  • Оффлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

zcom,  я и 330 ом пробовал, лапшу не пробивает, нужно еще один ближе к датчикам ставить, или взять себя в руки и заменить лапшу на нормальный кабель:)

Уж очень она мне нравится по компактности в сложенном виде и разноцветностью проводов и удобством монтажа :) но геморою с ней....

Разрешите представиться!

706 Ответ от Denis.Malmalaev

  • Denis.Malmalaev
  • Denis.Malmalaev
  • Профессионал
  • Оффлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Вообщем лень и желание сделать поскорее взяли свое, подровнял длину кабелей, все в порядке теперь:)

Разрешите представиться!

707 Ответ от Denis.Malmalaev

  • Denis.Malmalaev
  • Denis.Malmalaev
  • Профессионал
  • Оффлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Блин, в телефонном же одна жила пустая остается, ну и пустить две жилы на данные, может тогда одного резистора в розетке вполне хватит.... Прикуплю еще метров 6 кабеля :)

Разрешите представиться!

708 Ответ от alex5sh

  • alex5sh
  • alex5sh
  • Профессионал
  • Оффлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

d.styler, подскажи пожалуйста, можно-ли два пина подключить на одно реле, чтобы от двух датчиков происходило одно событие?

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

709 Ответ от d.styler

  • d.styler
  • d.styler
  • Профессионал
  • Оффлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

alex5sh, можно, но я не тестировал.

710 Ответ от ILF

  • ILF
  • moonshiner
  • Оффлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

new34 ©:

поделитесь в личку проверенной ссылкой

смотри личку

С уважением, Фёдор.
new34

711 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Онлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

alex5sh, через диоды делай или через оптроны. Неизвестно как поведет себя чип при выдаче 5 вольт с одной ноги и "приходу" на другую ногу. Потому диоды надо ставить по всем правилам коммутации в цифровой электронике.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу!

Сайт Иван

712 Ответ от Dimyn999

  • Dimyn999
  • Профессионал
  • Оффлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Иван ©:

alex5sh, через диоды делай или через оптроны. Неизвестно как поведет себя чип при выдаче 5 вольт с одной ноги и "приходу" на другую ногу. Потому диоды надо ставить по всем правилам коммутации в цифровой электронике.

А не проще ли в программе это выставить то есть на обоих датчиках указать один и тот же пин?

Рк 42 1700 3кв

713 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Онлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Dimyn999 ©:

А не проще ли в программе это выставить то есть на обоих датчиках указать один и тот же пин?

А ты попробуй, потом расскажешь :)

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу!

Сайт Иван

714 Ответ от Dimyn999

  • Dimyn999
  • Профессионал
  • Оффлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Иван ©:

А ты попробуй, потом расскажешь :)

В программе вроде выставлялось но на логику работы не проверял, вечером обязательно проверю

Рк 42 1700 3кв

715 Ответ от alex5sh

  • alex5sh
  • alex5sh
  • Профессионал
  • Оффлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Неизвестно как поведет себя чип при выдаче 5 вольт с одной ноги и "приходу" на другую ногу.

Именно поэтому и спросил, т.к. в электронике ничего не понимаю, но с детства в мозгу отложилось, что два провода вместе - нельзя! Лет в 10 случайно перебил провод 220 от бобинника Маяк, зачистил концы, скрутил, и... изолентой вместе обмотал. А батя в выходной решил музыку включить...  :D
А как подключить через диод, схемку никто не нарисует? И какой диод?

Алкоголь – он как оружие. В умелых и правильных руках - приносит пользу. В руках идиота – опасность.

716 Ответ от Piper (2017-11-15 11:08:12 отредактировано Piper)

  • Piper
  • Piper
  • Профессионал
  • Оффлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

alex5sh ©:

можно-ли два пина подключить на одно реле, чтобы от двух датчиков происходило одно событие?

Можно два датчика направить на один пин.
Логика - пин встанет в то положение, которое предписано последним закрытым окошком управления.
И после этого при наступлении событий каждый датчик будет переключать его в предписанное управлением положение, не проверяя, в каком положении он находится.

Мои темы:
Железки Строительство РК, медь, 35 мм.
Винокурня Винокурня Piper'а

717 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Онлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Piper ©:

Можно два датчика направить на один пин.

Насколько я помню, в логике прошивки это не предусмотрено... возможно я ошибаюсь.


alex5sh, любой диод, способный выдержать 5 вольт... ставится на пин чипа анодом к чипу (+)..  и все...

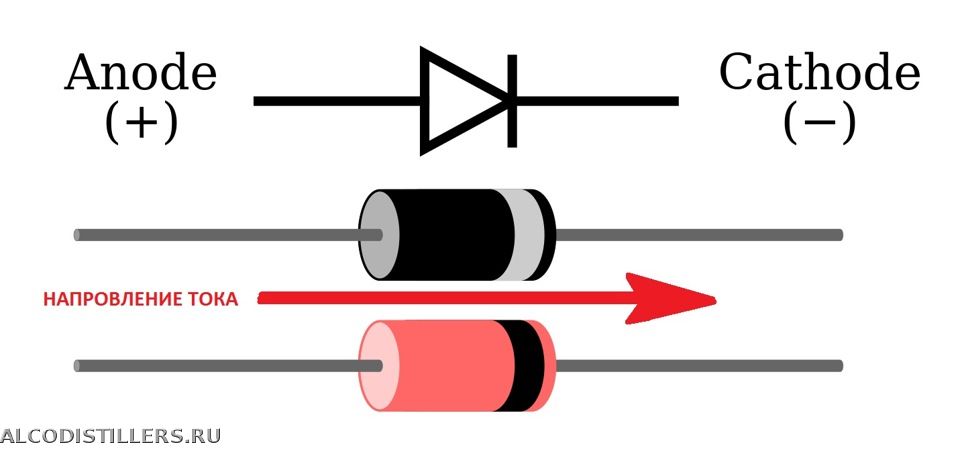

Можешь выдернуть из кучи всякого барахла...
Картинка и напрОвление если что не мои, взял первую из сети  :)

  • 960.jpg
    size: 44.35Кб type: jpg
У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу!
alex5sh

Сайт Иван

718 Ответ от VVB

  • VVB
  • VVB
  • Профессионал
  • Онлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

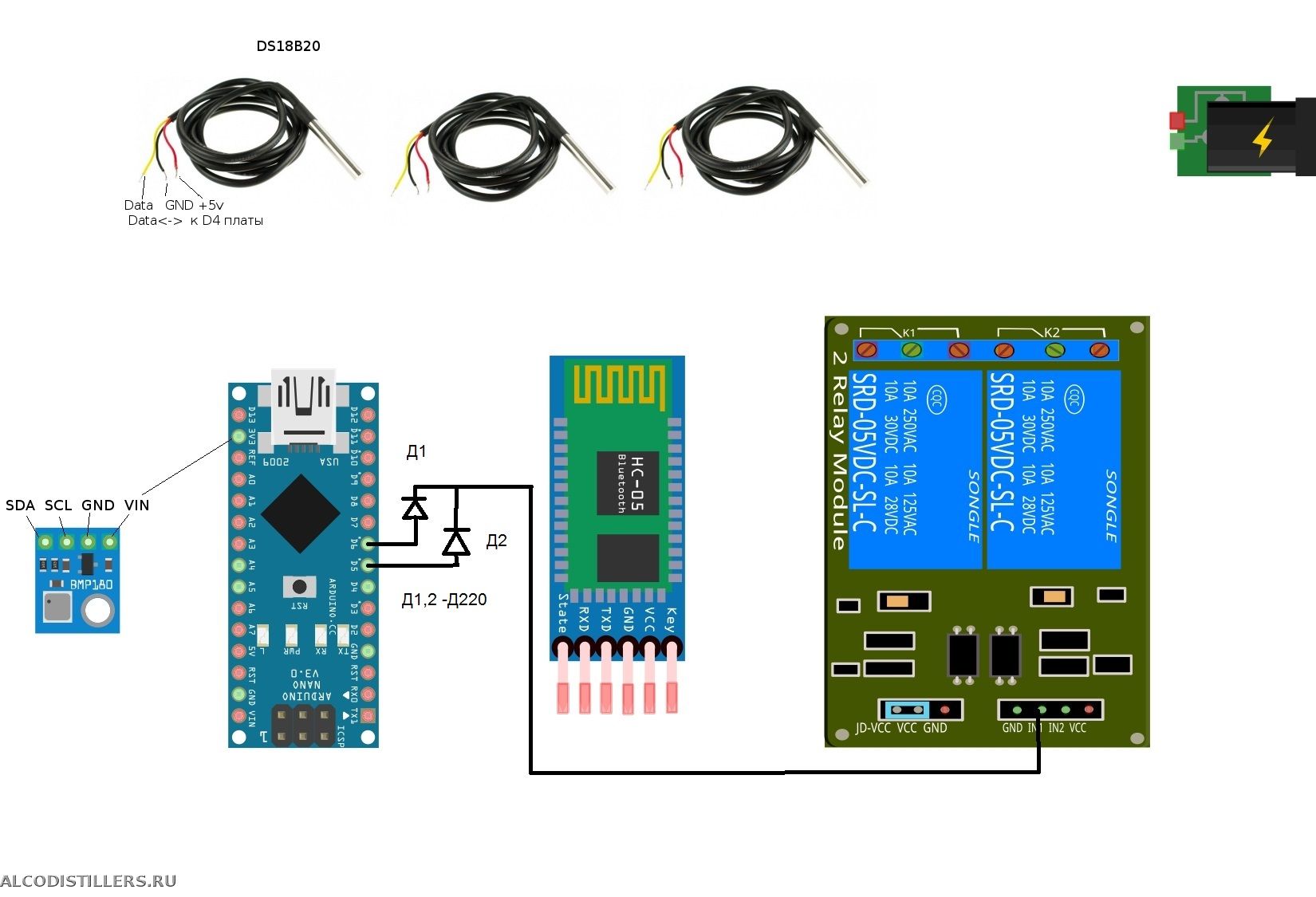

alex5sh ©:

, схемку никто не нарисует? И какой диод?

  • shem_ком.jpg
    size: 240.71Кб type: jpg
У меня РК 38/1200
alex5sh

719 Ответ от Piper (2017-11-15 12:07:35 отредактировано )

  • Piper
  • Piper
  • Профессионал
  • Оффлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Иван ©:

Насколько я помню, в логике прошивки это не предусмотрено... возможно я ошибаюсь.

Да вроде в воскресенье так делал... Если не забуду - вечером попробую проверить.

alex5sh, а цель какая?

Мои темы:
Железки Строительство РК, медь, 35 мм.
Винокурня Винокурня Piper'а

720 Ответ от d.styler (2017-11-15 12:16:21 отредактировано d.styler)

  • d.styler
  • d.styler
  • Профессионал
  • Оффлайн

Re: Инструкция по сборке аппаратного комплекса TMAS-1.0 для автоматизации

Иван, на самом деле прошивке фиолетово, сколько и куда присоединены реле... Она тупо переключает выводы по командам, что там дальше сработает, не важно для нее... Это по логике, а по электрике нужно действительно развазку делать...
