У меня аналогично. Как у Alex.bcn,
Hi - низкий уровень
Lo - высокий уровень

А, ну тогда все правильно.

Ага
Пока экспериментировал заметил еще такую вещь. Если вдруг по какой то причине на двух датчиках будет
установлен одинаковый пин, но разный уровень. То при следующем включении комплекса этот пин будет установлен в LOW
т.е. на нем будет высокий уровень. Эт так на всякий пожарный

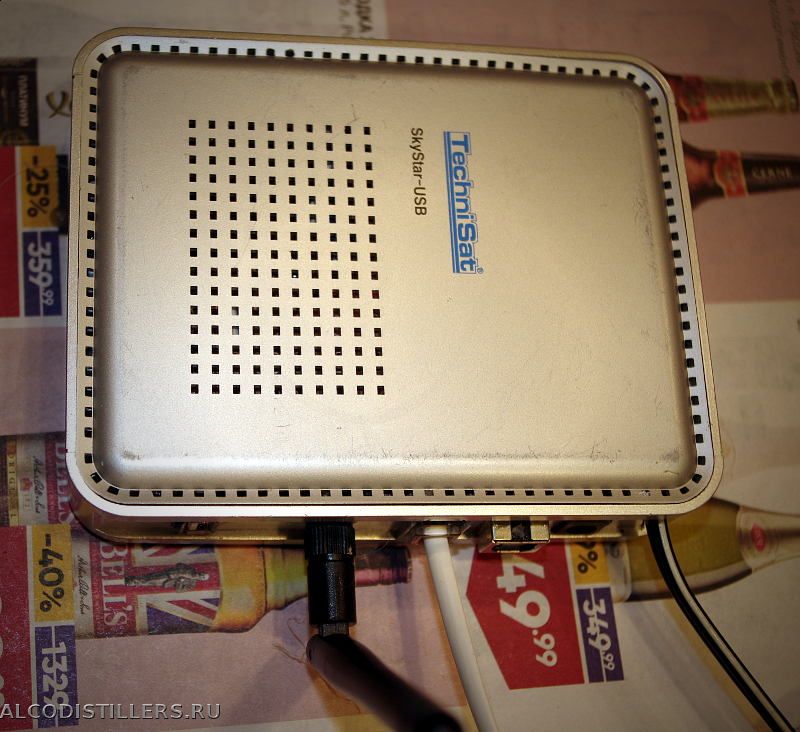

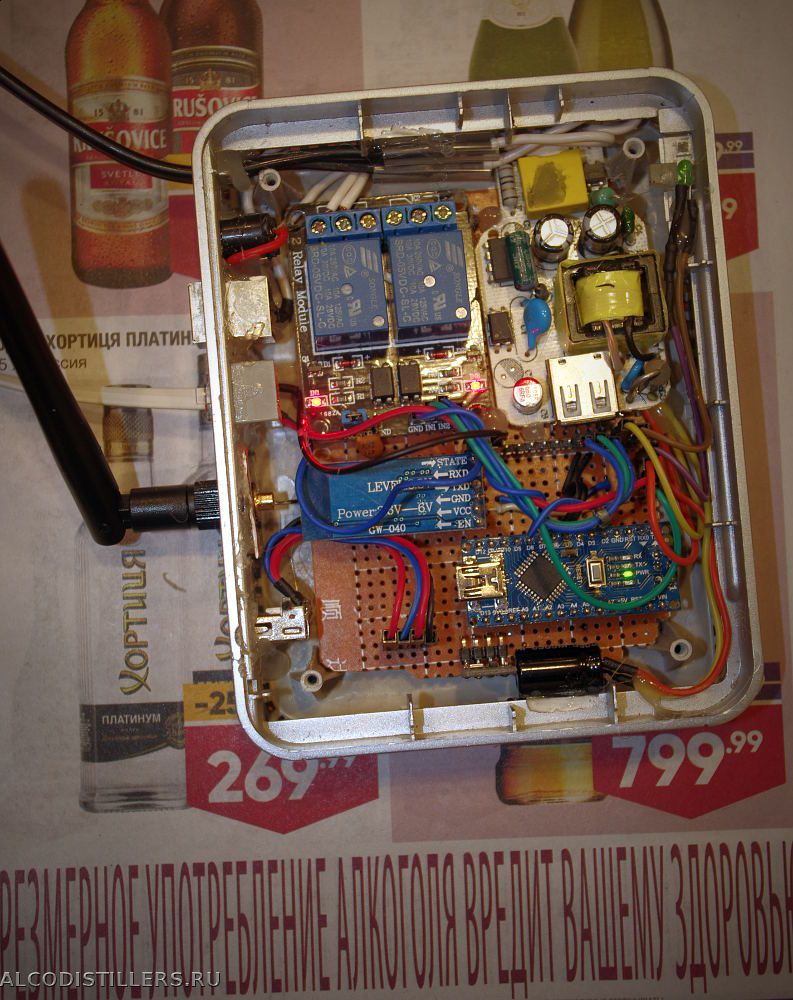

Купил корпус для TMAS не рассчитал с размерами, так как он был куплен до покупки экрана.... не лезет. Все запихнул в старый-тестовый.  Сходил сегодня в магазин, купил блок питания на 2 ампера 5 вольт... вытащил из него плату, воткнул- не пашет!  Обманули сволочи, он даже ардуину не потянул, просто тупо задыхается когда на нагрузке вся схема, из-за включения реле мрет... а ведь почти все красиво было..   Пришлось сломать блок питания от какого-то планшета... ну и в расстройствах чувств улил все нафиг термоклеем, так как все перекосило.
Версия для ректификации на индукционной плите.

Куплю нормальный корпус, буду под малый кубик на ТЭне делать цивильную версию.

дон Тамео, у меня такое было с одним из датчиков - факт.

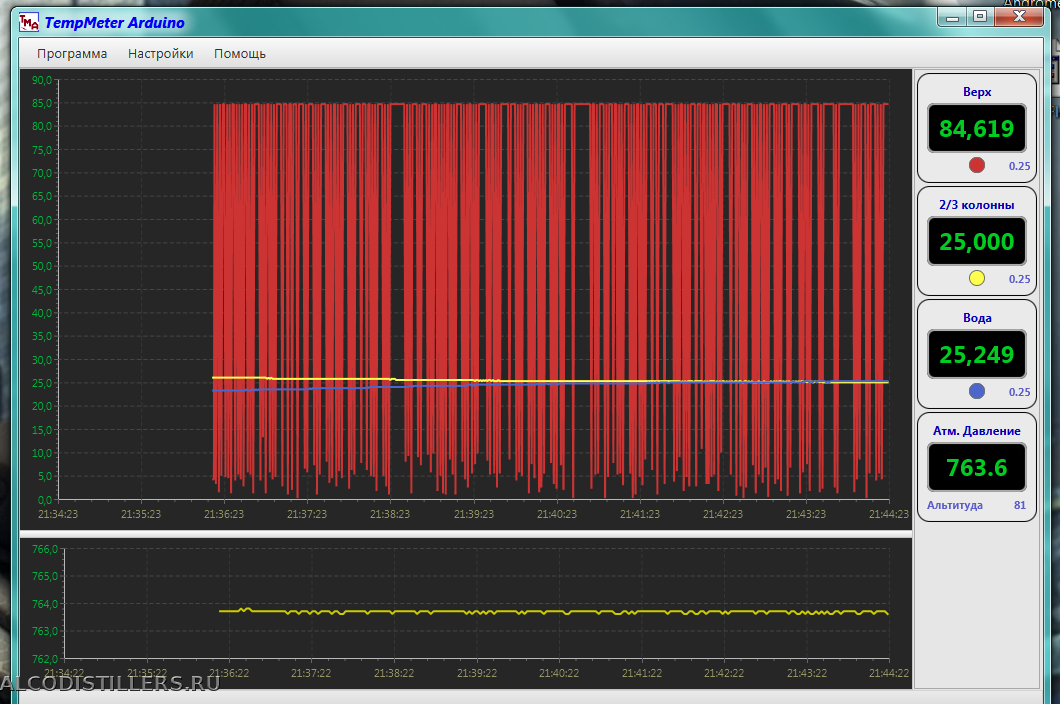

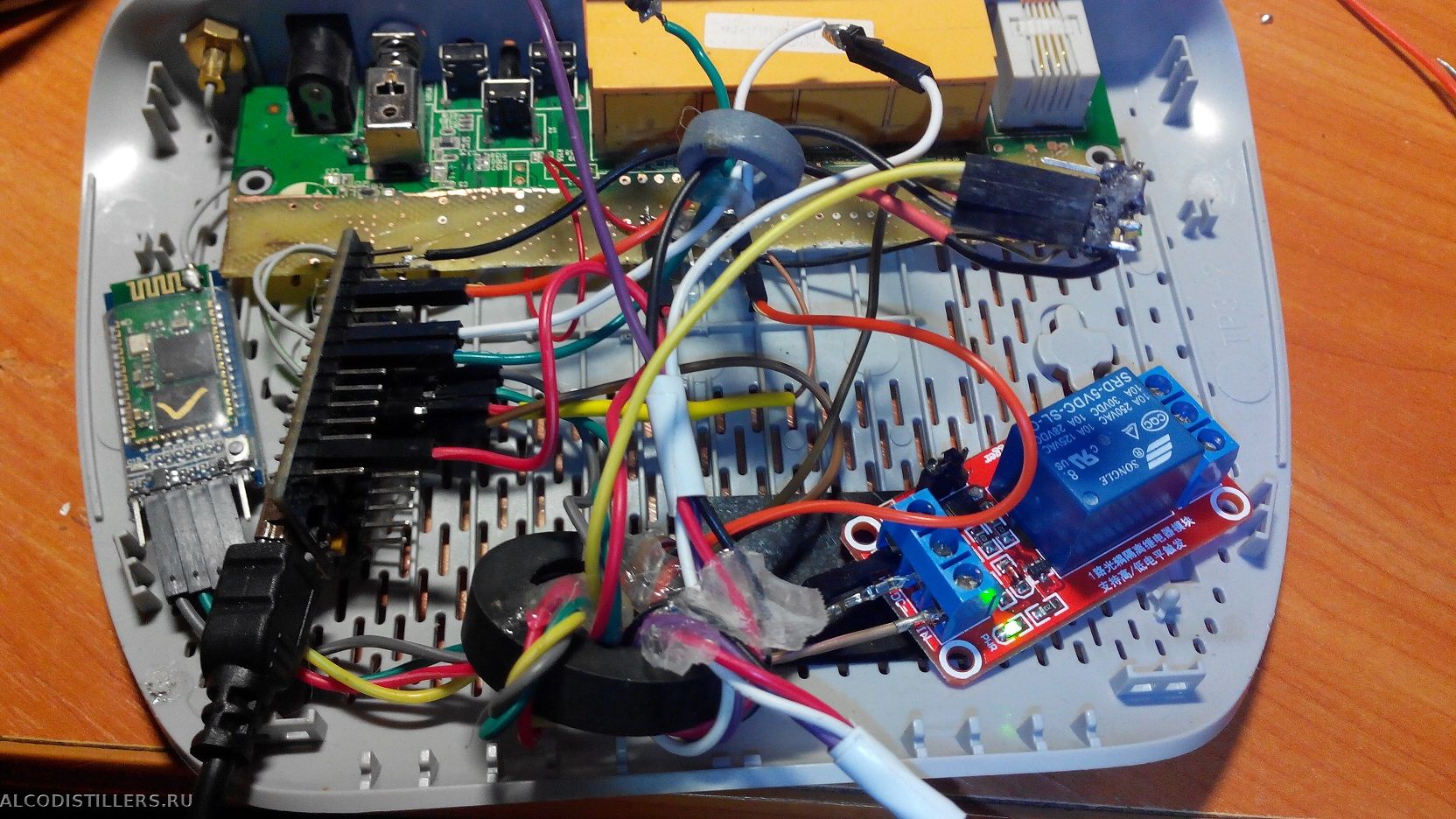

Но в такой сборке тоже не катит... я пока тестировал, и пока абсолютно все провода идущие к плате не запихнул в одно ферритовое кольцо - от помех не избавился.  У меня плата вобще в ребут уходила. Вот у тебя кольцо какое широкое, вот в него весь жгут и определи.   И блок питания еще немаловажен... если он "фонит"....  И конденсатор по питанию поставь.

дон Тамео, электролитический конденсатор у которого плюс и минус... у современных чаще минус на боку нарисован.   Минус подключаешь в GND плюс к VCC в любом удобном месте.  Примерно 470 микрофарад 10-16 вольт. Есть больше микрофарад -ставь больше, есть меньше, ставь хотя бы 200 микрофарад. Он сглаживает пульсации на выходе блока питания, получается типа "буфер".. вон он в сообщении 606 черненький и кругленький снизу на первой фотке прилеплен на термоклей.  От него два провода, желтый и оранжевый.

al, у меня на 1000 стоит, а керамика подвешена по питанию на плате с релюхой... как тогда боролся с помехами, так там и остался.

Иван, по питанию кондеры можно ставить где нужно. Иногда важно, чтобы как можно ближе стоял к микросхеме. Вешается прямо сверху микросхемы сверху прямо к ногам паяется.
Если релюхи электро-механические, то там дребезг возникает нужно его гасить, от него помеха может быть.
И к обмотке в параллель обратной полярностью диод воткнуть обязательно.

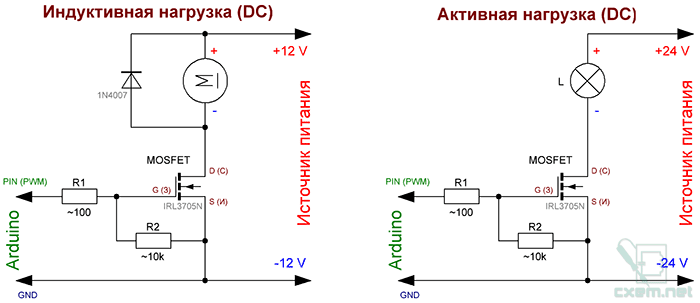

al, я пробовал диод и он мне не помог, а вот такая фигня спасла Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

d.styler, а какой там транзистор стоит? (мосфет)  Мне наверное быстрей просто в магазине его купить, чем из китая ожидать.

al, вот там у меня на этой катушке читай и стоит керамика... наверное гасит.  Завтра тестировать в конкретном варианте сборки буду чисто на помехи и неожиданности, так как наверное послезавтра надо запускать колонну.. у меня 30 литров сырца киснет в банках...
