Контроллер расхода и отключения воды на базе YF-S201

Поделюсь вариантом  контроллера расхода (контроля отключения) воды, ну и покажу как это можно сделать с минимальными затратами. Возможно кому то и пригодится.

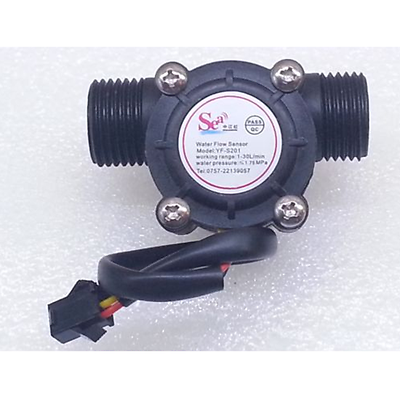

Нам потребуется сенсор YF-S201, любая плата Arduino. Я дам пример для NANO (UNO).

Этот датчик практически готовое решение. Резьба ½ для подключения очень удобна, и позволяет работать с гибкой подводкой.

Первый вариант передает в сериал порт значение л/мин. Можно сразу смотреть на компьютере. Если пофантазировать дальше, можно и Bluetooth и WI-FI подцепить. Однако я не буду этого делать. Оставлю простор для творчества.

Скетч для ардуинки ниже.
Сигнальный провод подключен к пину 2 (или любому, который укажите с скетче).

volatile int  flow_frequency;
unsigned int  l_hour;
unsigned char flowmeter = 2;  // Пин к которому подключен сенсор.
unsigned long currentTime;
unsigned long cloopTime;

void flow ()
{
   flow_frequency++;
}

void setup()
{
   pinMode(flowmeter, INPUT);
   Serial.begin(9600);
   attachInterrupt(0, flow, RISING);

   sei();
   currentTime = millis();
   cloopTime = currentTime;
}

void loop ()
{
   currentTime = millis();

   if(currentTime >= (cloopTime + 1000))
   {
      cloopTime = currentTime;
      l_hour = (flow_frequency * 60 / 7.5);
      flow_frequency = 0;
      Serial.print(l_hour, DEC);
      Serial.println(" L/hour");
   }

}

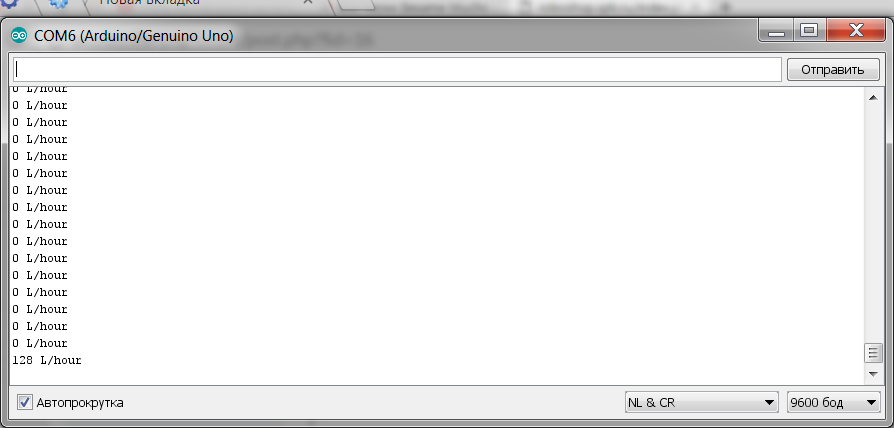

Заливаем скечт, запускаем монитор порта и видим показания.

Теперь сделаем управление внешней нагрузкой (реле) если вода не поступает в течение, ну скажем , 30 секунд.
Реле вешаем на 3 пин, или какой укажите в скетче.
Теперь скетч выглядит так.

volatile int  flow_frequency;
unsigned int  l_hour;
unsigned char flowmeter = 2;  // Пин к которому подключен сенсор.
unsigned long currentTime;
unsigned long cloopTime;

unsigned long controlTime; //Перепенная для хранения времени отсутствия воды
#define reley (3) //   Пин реле управления нагрузкой

void flow ()
{
   flow_frequency++;
}

void setup()
{
   pinMode(flowmeter, INPUT);
   pinMode(reley, OUTPUT);
   Serial.begin(9600);
   attachInterrupt(0, flow, RISING);

   sei();
   currentTime = millis();
   cloopTime = currentTime;
}

void loop ()
{
   currentTime = millis();

   if(currentTime >= (cloopTime + 1000))
   {
      cloopTime = currentTime;
      l_hour = (flow_frequency * 60 / 7.5);
      flow_frequency = 0;
      Serial.print(l_hour, DEC);
      Serial.println(" L/hour");
   }
//***************Управление нагрузкой********************
if(l_hour < 1)
{
controlTime = millis();
}
if(controlTime > 30000)
{
  digitalWrite (reley, HIGH);
}
else
{
  digitalWrite (reley, LOW);
}
//******************************************************
}

Здесь нужно пояснить следующее.
Запускать устройство необходимо после включения воды, что бы показания были не нулевые.
Чтобы опять нагрузка включилась, нужно перезагрузить систему.

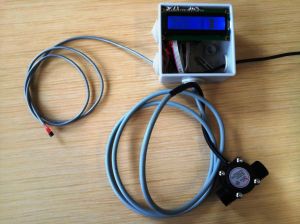

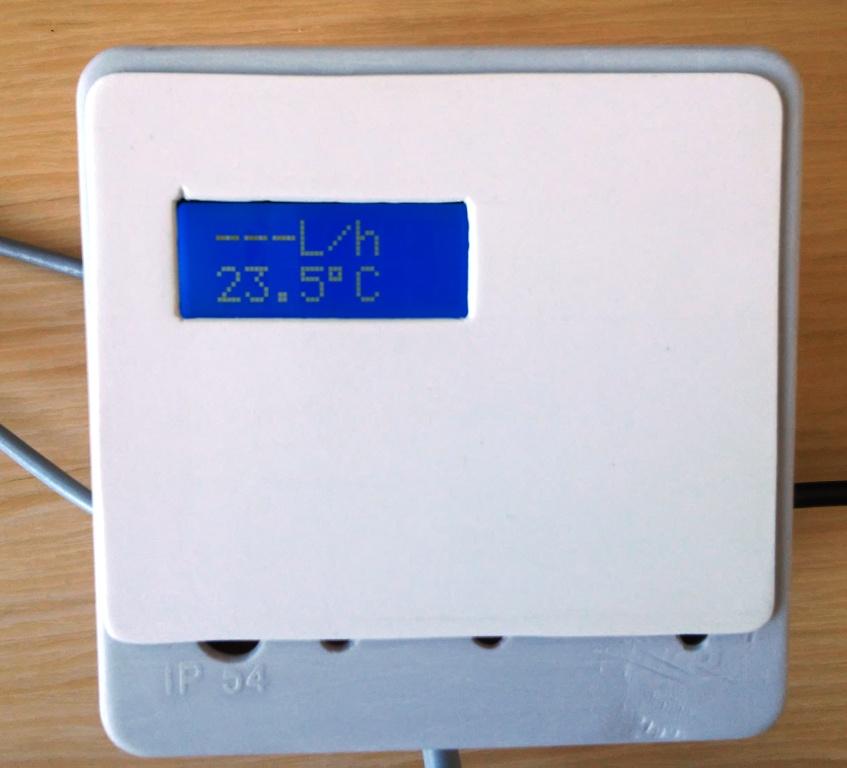

Как будет время, подключу показометр какой нибудь.
