Тема: Как подружить термостат W1209 с датчиком температуры DS18B20

Доброго времени суток  :)
Скажу сразу что идея не моя, данная процедура описана в интернете на других форумах.
---------------------------------------------------------------------------------------------------------------------------
Данная тема актуальна участникам форума у кого на стандартном термостате w1209 при "нашей" температуре увеличивается шаг дискретизации и составляет порядка 0,5°С.

Для этого необходимо сделать с платой термостата не хитрые операции, желательно иметь опыт пайки мелких радиодеталей, датчик DS18B20, резистор типоразмера 0805 номиналом 4,7 кОм, эмулятор ST LINK для STM8 STM32 ну и компьютер.

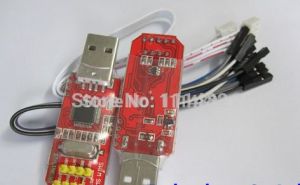

Эмулятор заказал на али за 300р.
Резистор купил в магазине радио-мастер за какие то копейки, точно не помню.
Датчики DS18B20 так же заказал на али.
Скачать драйвер и саму программу для перепрошивки и саму прошивку соответственно.

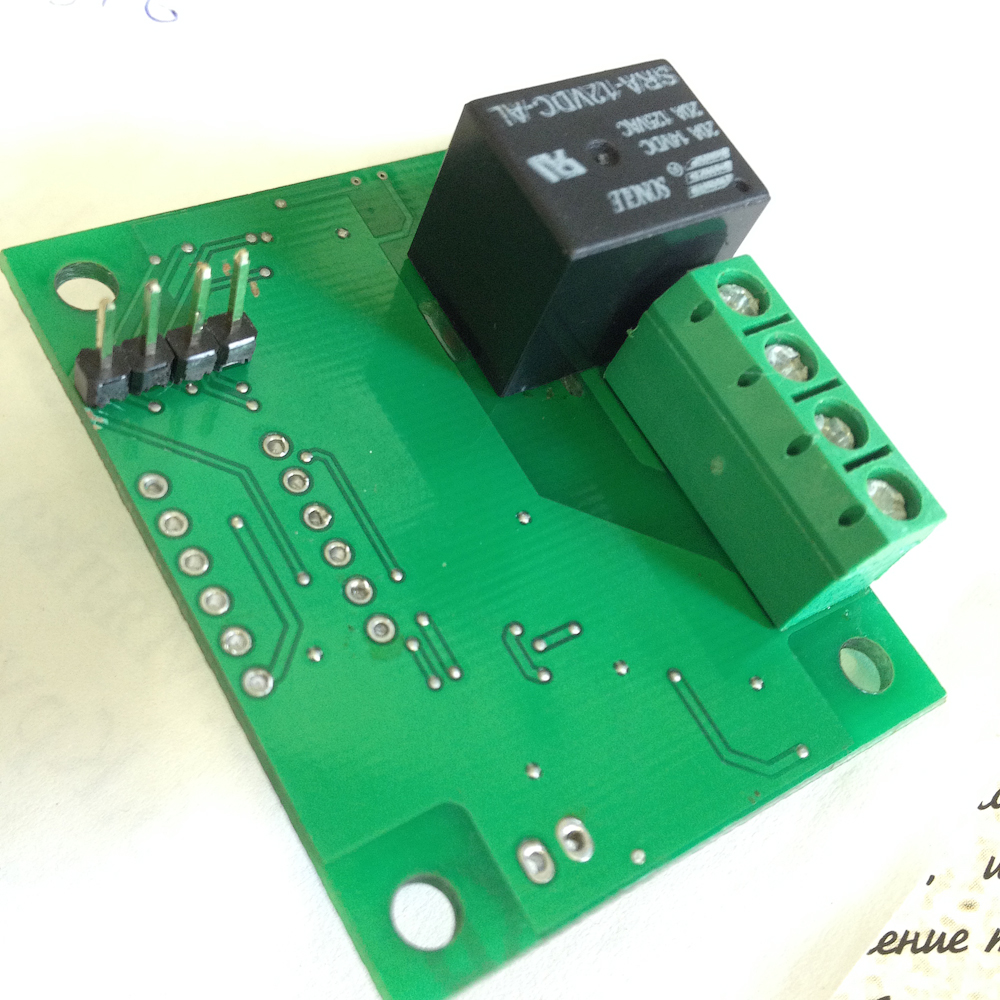

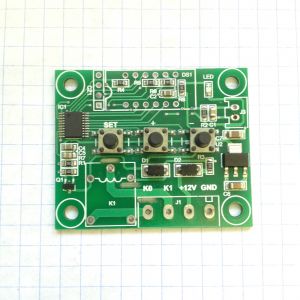

Данная плата была подготовлена к удалению лишних деталей и переносе реле и клемника на заднюю сторону.

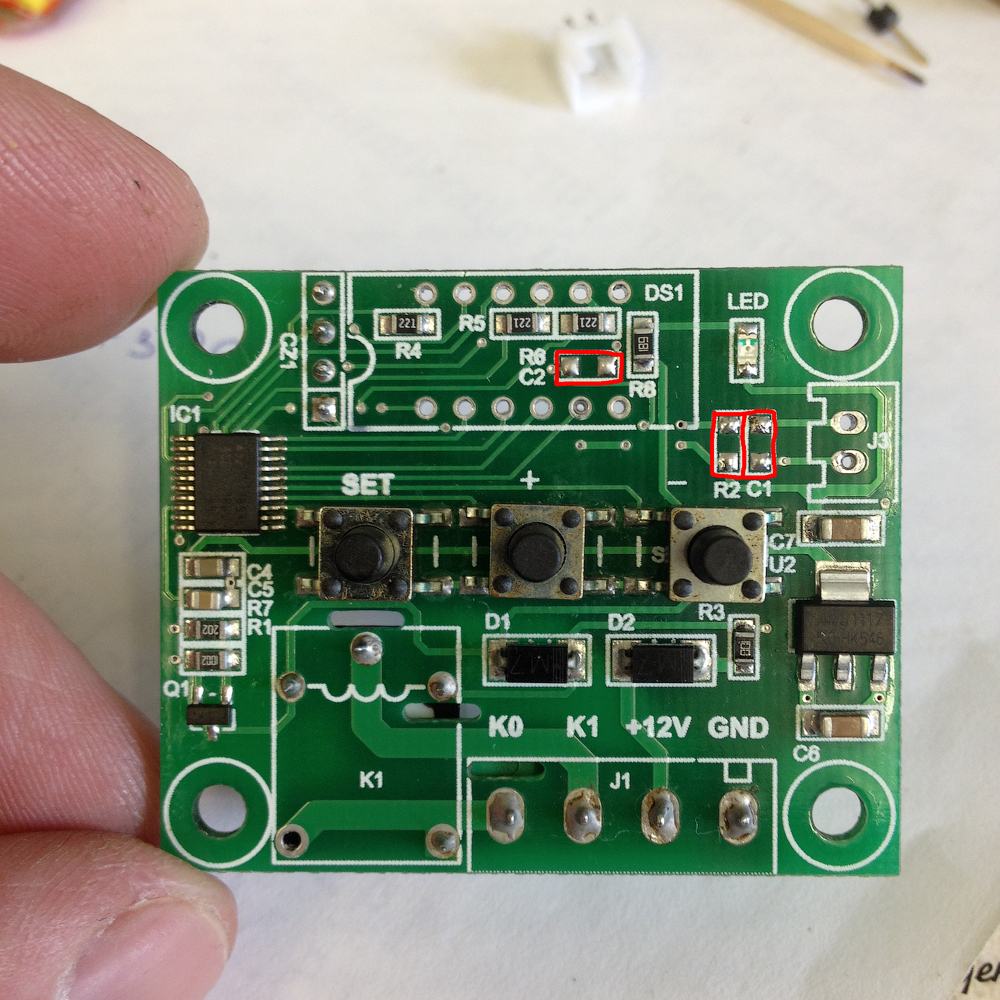

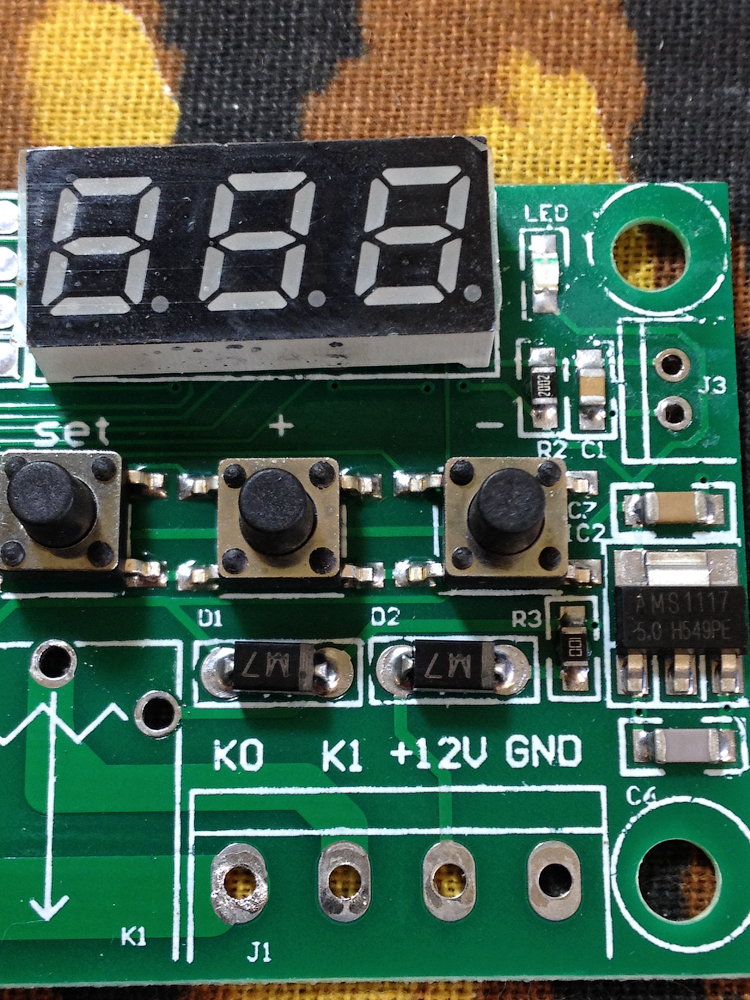

То что обведено красным необходимо выпаять а на место резистора R2 установить другой на 4,7 кОм.

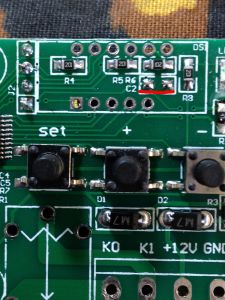

Проблема может возникнуть в конденсаторе С2, дело в том что он установлен под индикатором и выпаять его ничего не повредив не каждому удастся.
Так же необходимо (по желанию) припаять контакты для подключения прошивальщика.

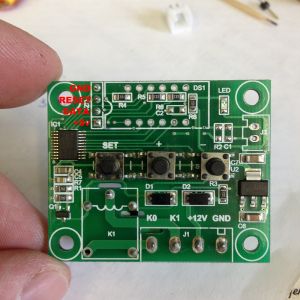

Вот на плате контакты с обратной стороны.
Подключение датчика к плате изображено на фото ниже.



Скачиваем необходимый софт одним архивом:
*Обновлено 13.10.2017
https://cloud.mail.ru/public/7huZ/9oPdY3BiS
Сейчас точно не вспомню но мне кажется драйвер установился автоматически при установке программы, но могу ошибиться.
Подключение к прошивальщику.

При первом запуске программы в появившемся окне необходимо выбрать в окне Hardware: ST-LINK,  в окне Port: USB, в окне Programming mode: SWIM, в окне Device: STM83003F3.

Далее нажимаем на окно File и строка Open, указываем где лежит прошивка и подтверждаем.
Затем окно Programm и нажимаем на строчку All tabs.

Всё, должно заработать.
Правда у меня с первого раза не получилось а примерно с третьего всё заработало, с чем это связано не знаю.
Сейчас жду ещё термостаты, постараюсь более подробно описать на какие кнопки и сколько раз нажимать :[


Ну и видео с работой 0,1°С
https://www.youtube.com/watch?v=4HNpTId … e=youtu.be

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"
Дмитрий Васильев, Иван, Михаил К., champ5f1, Gerundey

2 Ответ от Дмитрий Васильев

  • Дмитрий Васильев
  • Дмитрий Васильев
  • Профессионал
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

devil-arz ©:

Эмулятор

Подскажи, под эмулятором подразумевается USB-UART?

3 Ответ от devil-arz

  • devil-arz
  • devil-arz
  • Профессионал
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Дмитрий Васильев, если бы знал что такое UART то подсказал бы))
Вроде Гугл так перевёл что это эмулятор, позже не ради рекламы могу скинуть ссылку у кого покупал, может там есть ответ на ваш вопрос)

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

4 Ответ от Дмитрий Васильев

  • Дмитрий Васильев
  • Дмитрий Васильев
  • Профессионал
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

devil-arz, Ну этот эмулятор связывает термостат и пк при заливке кода?

5 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Дмитрий Васильев, это JTAG, его можно на отечественной микросхеме спаять за час, посмотри сам в сети схемы... буквально несколько деталек.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

6 Ответ от Дмитрий Васильев

  • Дмитрий Васильев
  • Дмитрий Васильев
  • Профессионал
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

devil-arz, Иван, спасибо)

7 Ответ от devil-arz (2016-09-30 12:59:28 отредактировано devil-arz)

  • devil-arz
  • devil-arz
  • Профессионал
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Как и обещал небольшое уточнение по перепрошивке.
С целью увеличения опыта было заказано 4 термостата W1209, только на этот раз было немного проще перепаивать.
Дело в том что именно у этих не было под индикатором конденсатора C2, что упрощает подготовку термостата к перепрошивке.

Я снимал индикатор потому что он был коряво припаян.

Не забываем выпаять конденсатор С1 и заменить резистор R2.
Далее подключаем к программатору наш термостат согласно распиновке в первом сообщении и запускаем программу. Я перепрошиваю с подключенным датчиком.

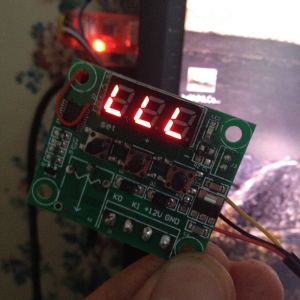

Термостат нам показывает вот что

Далее нажимаем вкладку File, переходим на Open и указываем путь к файлу прошивки.
Затем во вкладке Program нажимаем All tabs, программа пару секунд что-то делает и индикаторы тухнут.

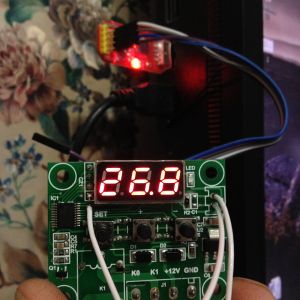

Затем я отключаю программатор вместе с термостатом и через 2-3 секунды включаю снова и видим на табло цифры, которые подтверждают дружбу термостата с датчиком.

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

8 Ответ от Blad (2016-11-09 00:36:54 отредактировано Blad)

  • Blad
  • Blad
  • Спаммер
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Хотел по вашей методике прошить w209/ С али прислали  st-link v2  В алюминиевом корпусе установил драйвера. Встали корректно. Система win10 видит не ругается. А вот утилитами и программой не вижу.

9 Ответ от devil-arz

  • devil-arz
  • devil-arz
  • Профессионал
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Blad, даже не знаю что вам подсказать, у меня win7 установлена, проблем никаких не было.
Может кто опытнее в копмьютерах подскажет куда копать)

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

10 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Blad,  с этим программатором работают не все программы, но STMicroelectronics и IAR Systems  вроде должны работать, так как официально заявлено.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

11 Ответ от Blad

  • Blad
  • Blad
  • Спаммер
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Качать драйвера с оф сайта и прогу ST Visual Programmer. Тогда работает. И ещё w1209  Бывает залоченый как у меня. Этим ST Visual Programmer снимается защита и спокойно прошивается.  Кто калибровал Датчики DS18B20???

12 Ответ от Михаил К.

  • Михаил К.
  • Михаил К.
  • Профессионал
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Blad ©:

И ещё w1209  Бывает залоченый как у меня. Этим ST Visual Programmer снимается защита и спокойно прошивается

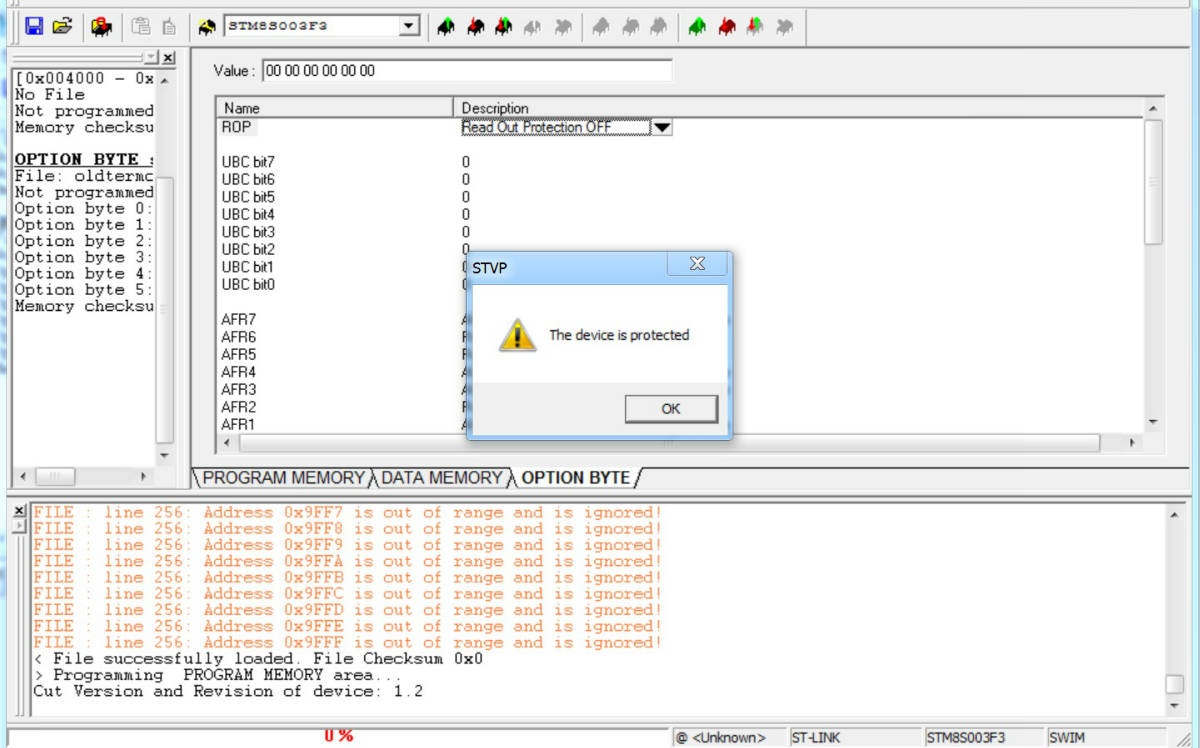

Если не затруднит, опишите, как снимать защиту с прошивки. У меня не дает перезаписать, выдает " Error : The device is protected
Operation aborted
Error : < PROGRAM MEMORY programming failed.
Error : < Operation aborted"

РК: 20л. 35 х 2000 (мм), 2,5КВт.

13 Ответ от devil-arz

  • devil-arz
  • devil-arz
  • Профессионал
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Михаил К.,делали как описано здесь?  Как подружить термостат W1209 с датчиком температуры DS18B20

Учись делать хорошо, плохо всегда получится.
доп. оборудование: рефрактометр, PH-метр
БК "Абы-как"
РК "Абы-как"

14 Ответ от Михаил К.

  • Михаил К.
  • Михаил К.
  • Профессионал
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

devil-arz ©:

делали как описано здесь?

Да, все по пунктам, перепаял.

РК: 20л. 35 х 2000 (мм), 2,5КВт.

15 Ответ от Blad (2016-12-10 12:48:56 отредактировано Blad)

  • Blad
  • Blad
  • Спаммер
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Михаил К. ©:

Error : < PROGRAM MEMORY programming failed.
Error : < Operation aborted"

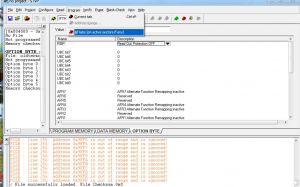

на вкладке option byte менял Ride Out Protection  из в OFF и в ON.???
подключить программатор. включить программу. на закладке option byte нажать write page.
т.е. надо _записать_ опции без защиты. программа предупредит, насколько помню, что все пропадет.

после - можно будет уже читать/писать.

разблокировка идет через запись байта настроек, НЕ делая предварительной попытки что-либо прочитать
из контроллера.
Может быть " Read Out Protection"  его переключить   в "OFF"
Записать ТОЛЬКО эту вкладку.!!

16 Ответ от Blad

  • Blad
  • Blad
  • Спаммер
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

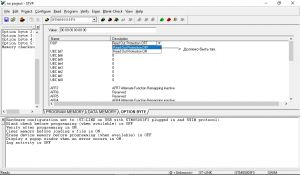

Как снять защиту.

Михаил К.

17 Ответ от Михаил К.

  • Михаил К.
  • Михаил К.
  • Профессионал
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Blad ©:

на вкладке option byte менял Ride Out Protection  из в OFF и в ON.???

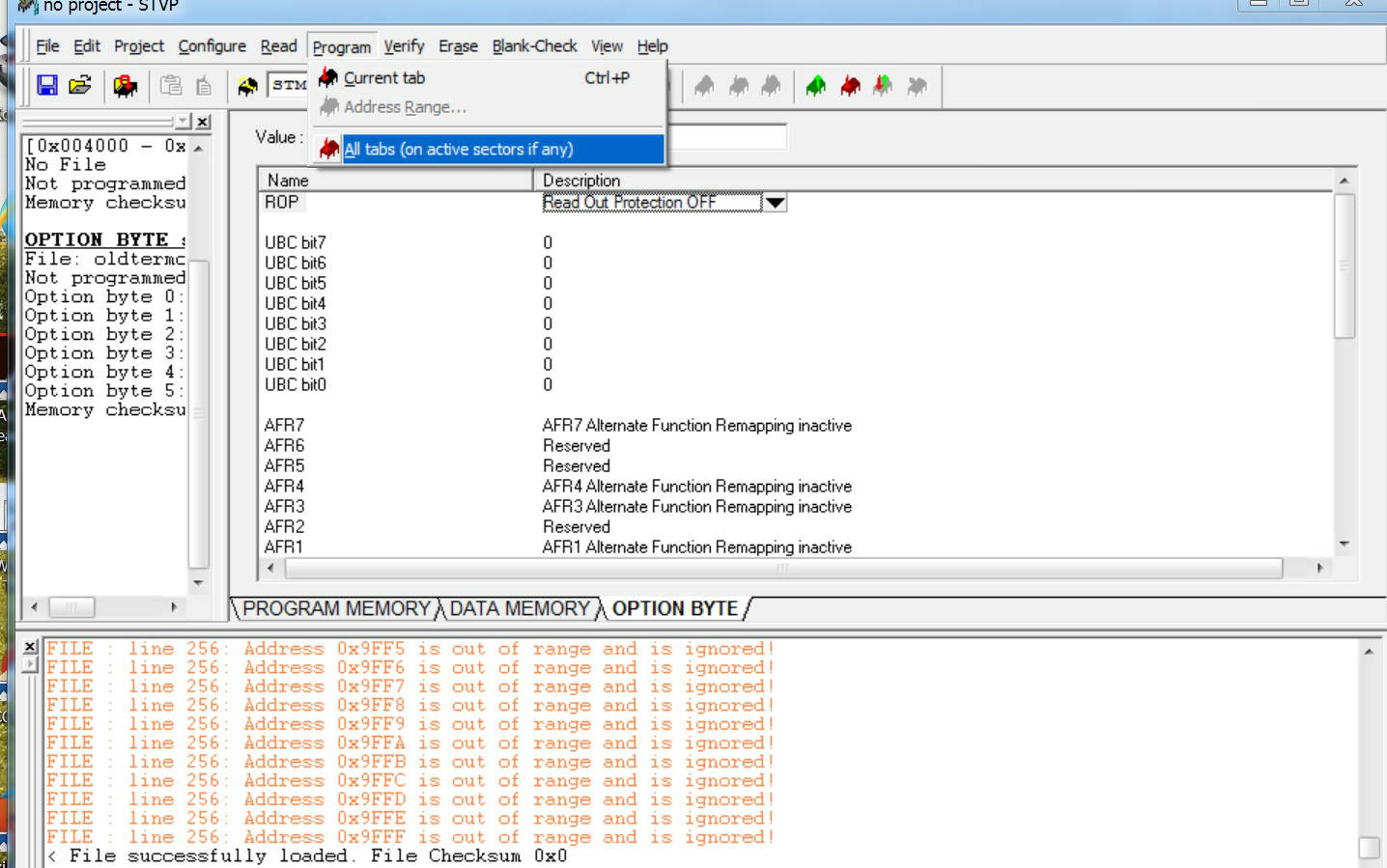

OFF и вот так потом

РК: 20л. 35 х 2000 (мм), 2,5КВт.

18 Ответ от Blad

  • Blad
  • Blad
  • Спаммер
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Когда снимаем защиту сохраняем   current tab.  А потом заливаем прогу и сохраняем All tab

19 Ответ от Михаил К. (2016-12-13 14:44:03 отредактировано Михаил К.)

  • Михаил К.
  • Михаил К.
  • Профессионал
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

Сообщение удалил, просил содействия в прошивке, но разобрался.
Огромная благодарность форумчанам :devil-arz и Blad.

РК: 20л. 35 х 2000 (мм), 2,5КВт.

20 Ответ от valera (2017-02-01 09:05:27 отредактировано )

  • valera
  • Винокур+
  • Оффлайн

Re: Как подружить термостат W1209 с датчиком температуры DS18B20

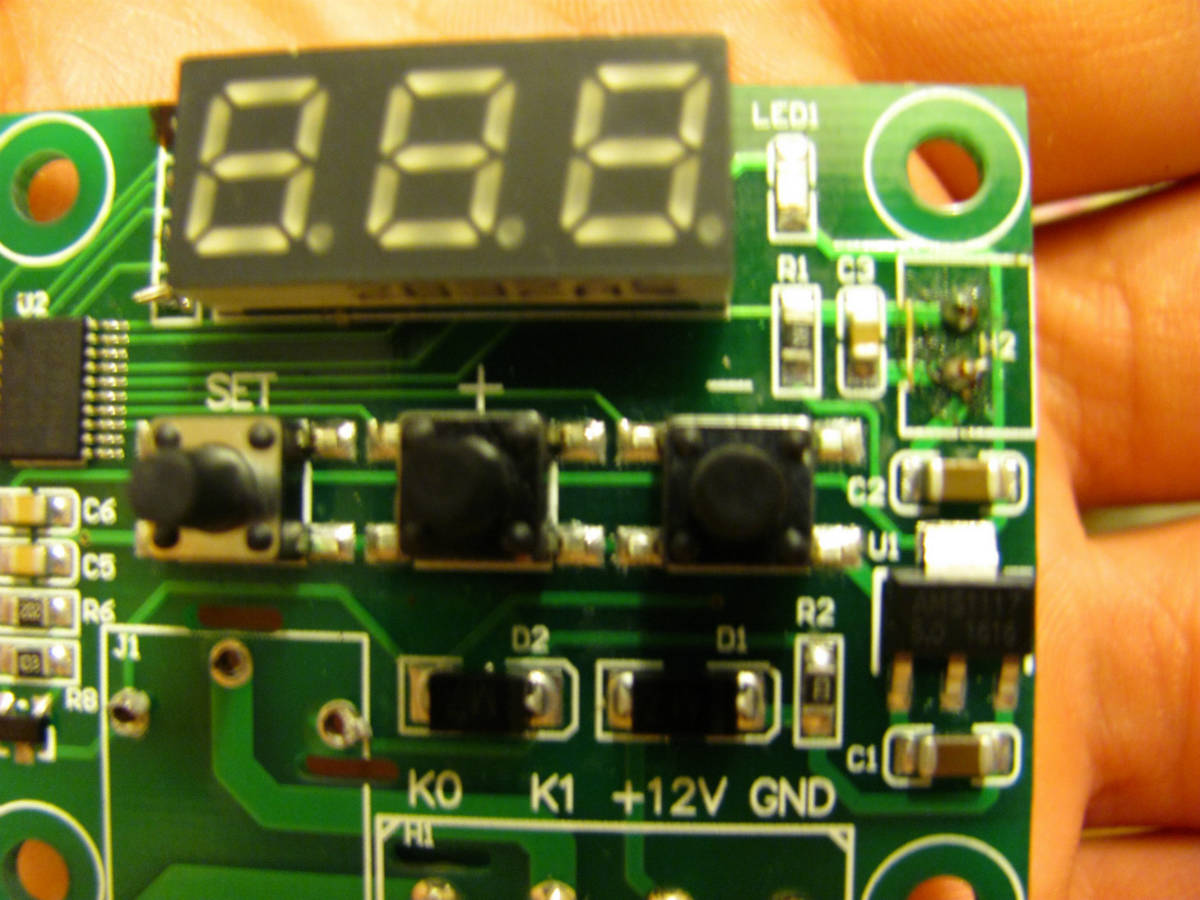

Доброго всем дня! Хотел пока ожидаю из Китая UART и датчики, выпаять ненужные и впаять нужные элементы. Прочитал что с1 и r2 подлежат доработке, взял плату в руки, нагрел паяльник и остановился! Что то мне кажется не то! Раскрыл фото покрупнее и увидел, что маркировка элементов у меня отличается! Разводка дорожек, сами элементы те же, а подписаны по другому! Так вот надо внимательно смотреть, иначе можно выпаять не то, а топом думать, почему не работает.

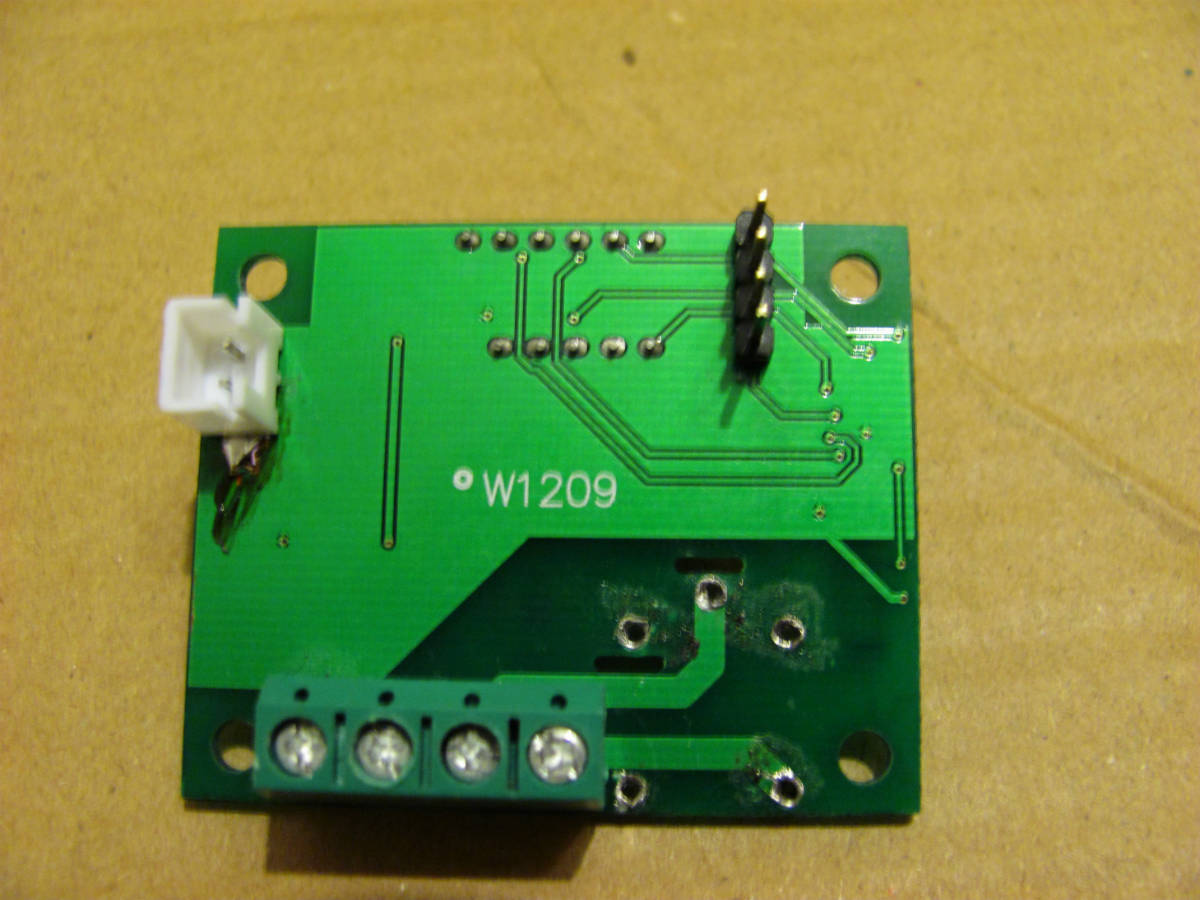

У меня маркировка W1209 сзади. это есть название данного термостата, а у автора без оной. Интересно у кого китаец китайский!?
Фото прилагаю.

Есть у меня прошивка старая. Только не знаю как файл прикрепить, если только ссылку на облако давать...

Вот ссылка на облако на старую прошивку. Скачал с одного сайта, от ответственности отказываюсь. ибо я в кодах не силен и проверить не могу.
