81 Ответ от Дюка

  • Дюка
  • moonshiner
  • Оффлайн

Re: Стабильная ректификационная колонна

Всем ДВС.
Вчера задумался над высотой РК, а также над советом по горизонтальному расположению дефа.
Не много раскинув мозгами, нарисовал рисунок РК с такими параметрами:
1.    Высота куба + плитка (это временно, потом будут ТЭНы) – 70 см.
2.    Высота царги -1м. 80 см. Диаметр царги 35 мм.
3.    Дефлегматор сделать  длинной 40 см под углом 100-110° относительно царги. Т.е. к общей высоте не более 10 см.
Общая высота получается около 2 м. 60 см. (практически под самый потолок)
Все остальное так же как опысывал в прошлый раз:
1.Подача воды на конечный холодильник и на деф. Раздельная с возможностью регулировки.
2. В узле отбора  точку возврата сделать на 10-15 мм. выше точки отбора.
3. На трубке отбора установить регулятор (кран с плавной регулировкой).

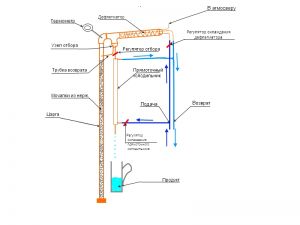

Вот нарисовал тут то чего я надумал, правда без размеров.

Иван

82 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

Дюка ©:

Всем ДВС.
Вчера задумался над высотой РК, а также над советом по горизонтальному расположению дефа.
Не много раскинув мозгами, нарисовал рисунок РК с такими параметрами:
1.    Высота куба + плитка (это временно, потом будут ТЭНы) – 70 см.
2.    Высота царги -1м. 80 см. Диаметр царги 35 мм.
3.    Дефлегматор сделать  длинной 40 см под углом 100-110° относительно царги. Т.е. к общей высоте не более 10 см.
Общая высота получается около 2 м. 60 см. (практически под самый потолок)
Все остальное так же как опысывал в прошлый раз:
1.Подача воды на конечный холодильник и на деф. Раздельная с возможностью регулировки.
2. В узле отбора  точку возврата сделать на 10-15 мм. выше точки отбора.
3. На трубке отбора установить регулятор (кран с плавной регулировкой).

Вот нарисовал тут то чего я надумал, правда без размеров.

Да, полностью согласен- это правильный подход к делу.  Дефлегматор получится на 6 мм трубке с большим запасом, но регулировка подачи охлаждения решает проблему переохлаждения флегмы- это тоже правильный подход. А в случае простой дистилляции сам деф+ прямоток на выходе даст высокую скорость получения СС (без насадки в колонне иполностью открытом отборе).  6 мм трубку надо мотать на 22 трубке плотно, тогда димрот идеально влезет внутрь 35 трубы.
Один момент!  Желательно царгу сделать разъемную (высота приличная) чтобы насадку удобней было вынимать и засовывать равномерней. Варианта два... или просто пополам ее или у верхнего уголка фитингом прикручивать.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

83 Ответ от Дюка

  • Дюка
  • moonshiner
  • Оффлайн

Re: Стабильная ректификационная колонна

Как считаете, для домашнего пользования пойдет? Какой в данном случае может получиться результат  - объем на единицу времени. СС и ректификата, хотябы приблизительно. Пока будет плитка на 2 кВт потом врежу ТЭН на 2 кВт

84 Ответ от ПЕТР

  • ПЕТР
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

А может быть, чтобы не морочиться с насадкой, просто взять вторую трубу 35 длиной 0.5-1м и использовать ее для прямого выгона СС?
Добавлено: 2014-11-13 14:17:40

Хотя, наверное смысла в ней (пустой трубе) нет.
Если царга будет разъемной, то деф, в случае прямого перегона, можно прикручивать непосредственно к кубу.

Добавлено: 2014-11-13 14:19:02

А если еще между ними вставить медный угол 90 град, то деф получится с отрицательным углом, что серьезно увеличит производительность получения СС.

85 Ответ от Дюка

  • Дюка
  • moonshiner
  • Оффлайн

Re: Стабильная ректификационная колонна

Иван ©:

Да, полностью согласен- это правильный подход к делу.  Дефлегматор получится на 6 мм трубке с большим запасом, но регулировка подачи охлаждения решает проблему переохлаждения флегмы- это тоже правильный подход. А в случае простой дистилляции сам деф+ прямоток на выходе даст высокую скорость получения СС

Вот я и хочу добиться с помощью различных регулировок оптимальное количество за ед. времени и качество.

Иван ©:

6 мм трубку надо мотать на 22 трубке плотно, тогда димрот идеально влезет внутрь 35 трубы.

Вот спасибо за подсказку, а я голову ломаю над тем как лучше трубку намотать.

Иван ©:

Один момент!  Желательно царгу сделать разъемную (высота приличная) чтобы насадку удобней было вынимать и засовывать равномерней. Варианта два... или просто пополам ее или у верхнего уголка фитингом прикручивать.

Да, ты прав, над этим я как то не подумал. Тогда наверное стоит ее сделать разъемной по центру, а в случае чего можно будет ставить не всю колонну, а только ее верхнюю часть, например для получения СС. А при ректификации устанавливать полностью. Даже наверное можно будет поэксперементировать по поводу качества и количества ректификата при разной высоте колонны.

86 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

Дюка ©:

Как считаете, для домашнего пользования пойдет? Какой в данном случае может получиться результат  - объем на единицу времени. СС и ректификата, хотябы приблизительно. Пока будет плитка на 2 кВт потом врежу ТЭН на 2 кВт

В среднем 200-350мл в час если говорить о качестве. В случе Дистиллятов с сохранением ароматики продукта я бы отбирал 400-500мл, можно и больше, но не стоит.  Это на 2 кило.  Точно посчитать невозможно, так как зависимостей слишком много, от качества сырца зависит, от правильно выбранного режима возврат-отбор-мощность, от атмосферного давления и от площади насадки и ее равномерном распределении.  Тут тренироваться придется и самому искать "золотую середину".
Для домашнего более чем...
В случае СС можно очень точно посчитать на калькуляторе времени дистилляции... около 5 литров в час..

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

87 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

Дюка ©:

Да, ты прав, над этим я как то не подумал. Тогда наверное стоит ее сделать разъемной по центру, а в случае чего можно будет ставить не всю колонну, а только ее верхнюю часть, например для получения СС. А при ректификации устанавливать полностью. Даже наверное можно будет поэксперементировать по поводу качества и количества ректификата при разной высоте колонны.

Согласен... Насчет качества все просто- высота+возврат  выигравает. Насчет количества высота игает незначительную роль и то в плане теплопотрерь, чуть более точно но с погрешностями можно посчитать на калькуляторе   расчета ректификационной колонны. Описание ниже на странице... под калькулятором.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

88 Ответ от Дюка

  • Дюка
  • moonshiner
  • Оффлайн

Re: Стабильная ректификационная колонна

Иван. Большое спасибо за развернутые ответы. Теперь все разложилось  по полочкам. Для себя все решил, теперь остается дело за покупкой комплектующих и сборкой.

89 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

Дюка ©:

Иван. Большое спасибо за развернутые ответы. Теперь все разложилось  по полочкам. Для себя все решил, теперь остается дело за покупкой комплектующих и сборкой.

Только не паять радиотехническими припоями с содержанием свинца! Или чистое олово или твердосплавки для пайки горелкой и обязательно безкадмиевые.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

90 Ответ от denismuxin

  • denismuxin
  • Профессионал
  • Оффлайн

Re: Стабильная ректификационная колонна

Иван ©:

Только не паять радиотехническими припоями с содержанием свинца! Или чистое олово или твердосплавки для пайки горелкой и обязательно безкадмиевые.

С чем это связано и к чему это приведет?

91 Ответ от Ivanov & Co

  • Ivanov & Co
  • Ivanov & Co
  • Профессионал
  • Оффлайн

Re: Стабильная ректификационная колонна

denismuxin ©:
Иван ©:

Только не паять радиотехническими припоями с содержанием свинца! Или чистое олово или твердосплавки для пайки горелкой и обязательно безкадмиевые.

С чем это связано и к чему это приведет?

Добрый вечер!
Отвечу коротко.Свинец штука очень вредная,проживеш не долго, ладно сам, так и других  отравишь.

Иван

92 Ответ от Тихий

  • Тихий
  • Тихий
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

окислы свинца ядовиты

93 Ответ от Дюка

  • Дюка
  • moonshiner
  • Оффлайн

Re: Стабильная ректификационная колонна

Иван ©:

Только не паять радиотехническими припоями с содержанием свинца! Или чистое олово или твердосплавки для пайки горелкой и обязательно безкадмиевые.

Большое спасибо. Не знал. Буду иметь ввиду.

94 Ответ от denismuxin

  • denismuxin
  • Профессионал
  • Оффлайн

Re: Стабильная ректификационная колонна

95 Ответ от denismuxin

  • denismuxin
  • Профессионал
  • Оффлайн

Re: Стабильная ректификационная колонна

96 Ответ от denismuxin

  • denismuxin
  • Профессионал
  • Оффлайн

Re: Стабильная ректификационная колонна

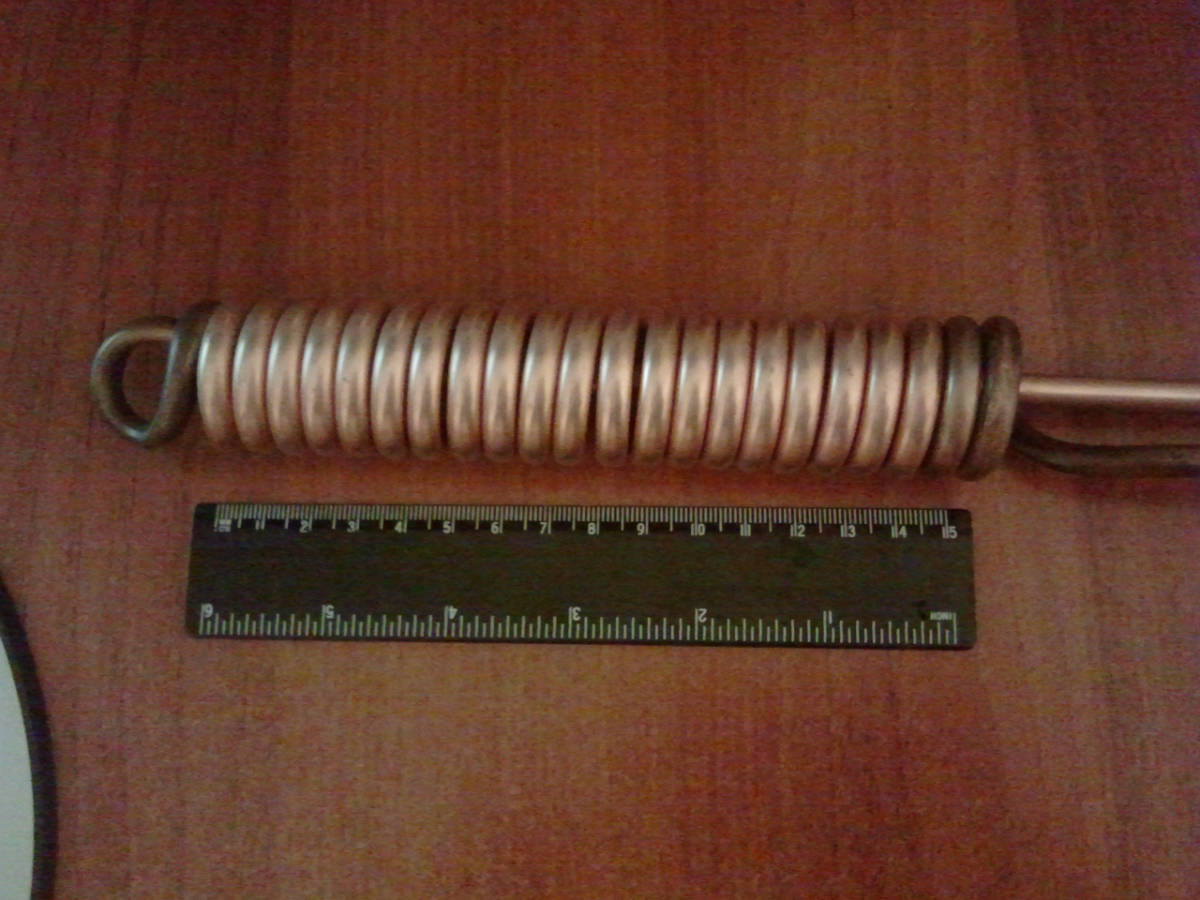

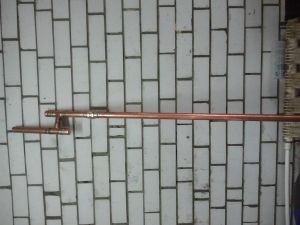

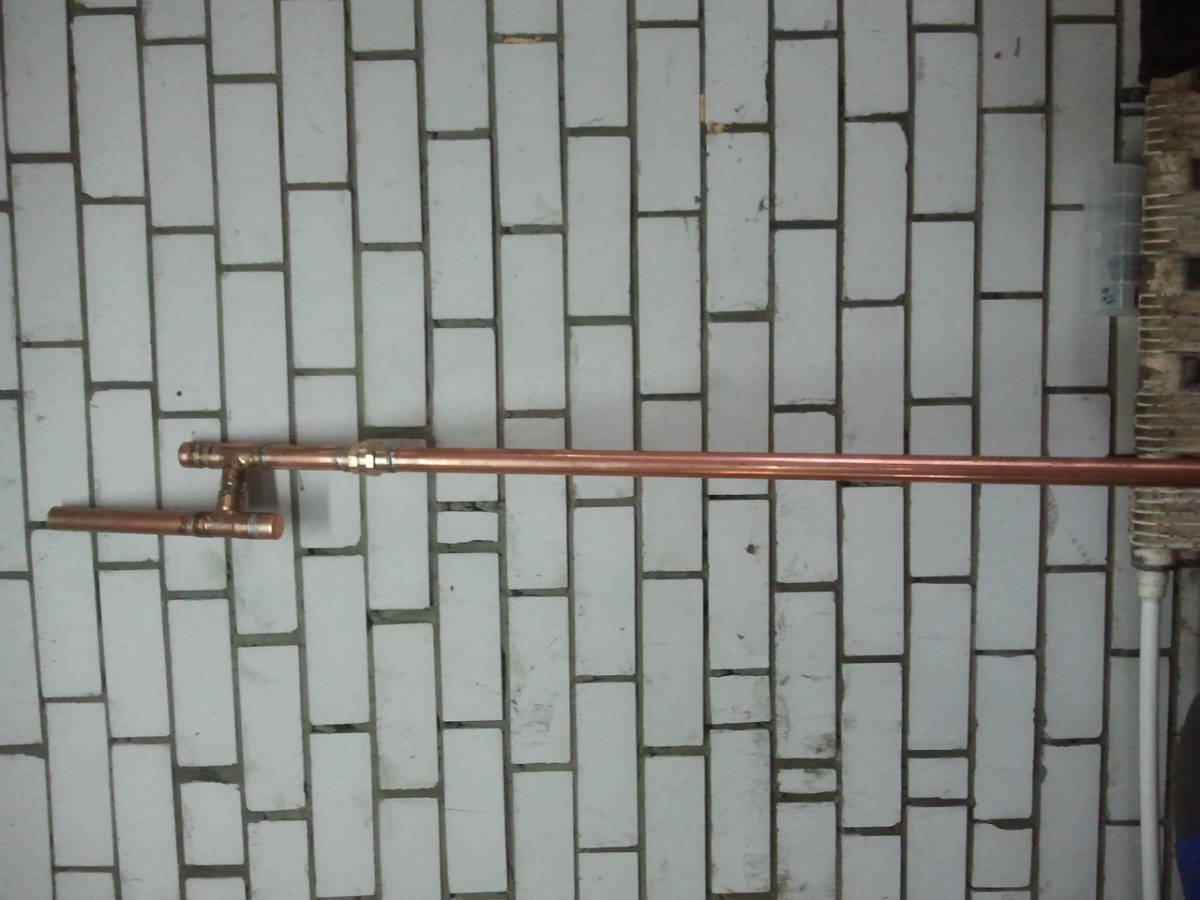

Сделал охлаждение в дефлегматоре из трубки 6 мм, ее длина составила почти 2 метра, внешний диаметр витка около 32 мм. Длина царги 1,4 метра, мощность ТЭНа 1,5 кВт (установлен регулятор мощности), емкость куба 25л. Надеюсь охлаждения в дефлегматоре будет достаточно.

97 Ответ от denismuxin

  • denismuxin
  • Профессионал
  • Оффлайн

Re: Стабильная ректификационная колонна

Подскажите пожалуйста на какой высоте необходимо крепить охлаждение в дефлегматоре? Какую высоту необходимо установить от нижней точки фефа до нижней мертвой точки холодильника.
Извиняюсь за грязь, пайку еще не окончил.

98 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

denismuxin ©:

Надеюсь охлаждения в дефлегматоре будет достаточно

Надежду лучше пристелить... хватит, но вероятней всего счетчик воды уже будет крутиться... чуть больше бы и все ок, но говорю-хватит.

denismuxin ©:

Подскажите пожалуйста на какой высоте необходимо крепить охлаждение в дефлегматоре? Какую высоту необходимо установить от нижней точки фефа до нижней мертвой точки холодильника.

Вопрос совсем не понял...  мертвые точки... черные дыры..
Вот тут картинка есть  Стабильная ректификационная колонна  и в целом конструкция обсуждается в той теме...

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

99 Ответ от denismuxin

  • denismuxin
  • Профессионал
  • Оффлайн

Re: Стабильная ректификационная колонна

Иван ©:

Вопрос совсем не понял...  мертвые точки... черные дыры..
Вот тут картинка есть  Стабильная ректификационная колонна  и в целом конструкция обсуждается в той теме...

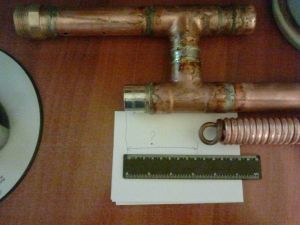

Возможно чтоб понять мой вопрос Вам поможет знак вопроса на фото. Как низко опустить холодильник? Спасибо.

100 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

denismuxin ©:
Иван ©:

Вопрос совсем не понял...  мертвые точки... черные дыры..
Вот тут картинка есть  Стабильная ректификационная колонна  и в целом конструкция обсуждается в той теме...

Возможно чтоб понять мой вопрос Вам поможет знак вопроса на фото. Как низко опустить холодильник? Спасибо.

Перейти по ссылке и посмотреть картинку.... там очень четко прорисован нижний конец димрота.
На фотке... на полсантиметра выше получается.. хотя сантимер туда-сюда большой роли не играет честно говоря.
