41 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

denick ©:

Вот и завершён (почти) этап пайки

Все нормально. Советую разрезать трубку возврата и воткнуть силиконовую трубочку... то есть в меди сантиметр буквально выпилить и на это место силикон натянуть чтобы прозрачно было (вставка).  Так будет удобней настраивать колонну на стабильный режим, возврат будет видно сразу.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

42 Ответ от denick

  • denick
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

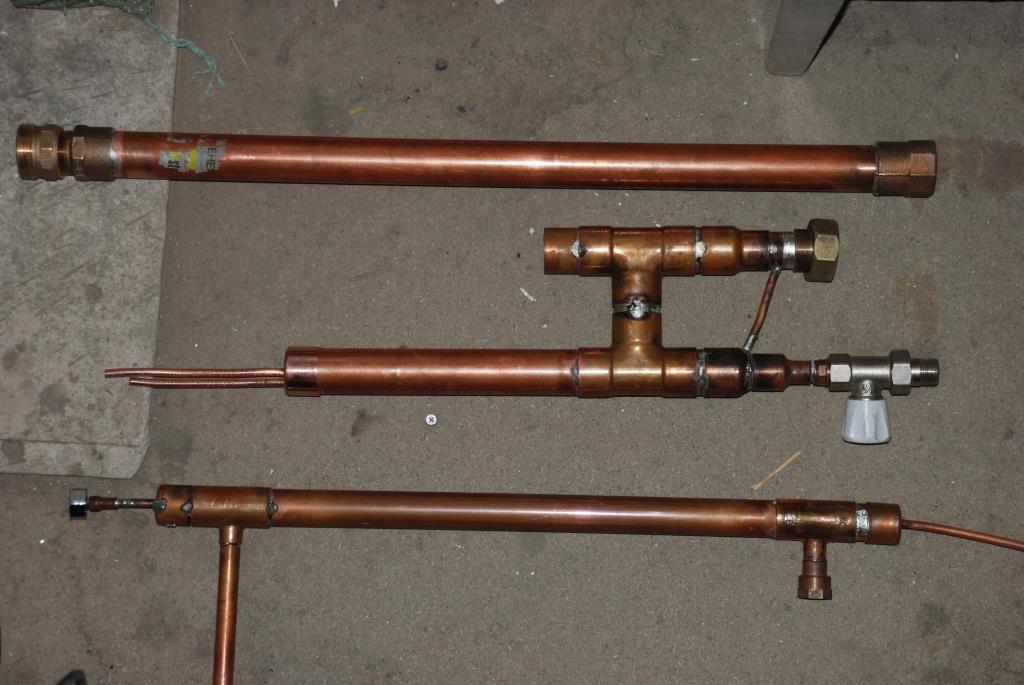

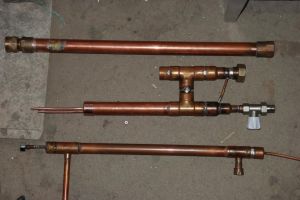

Как видно, всё разбирается на части, можно мыть. Не припаян колпачок, где должен стоять датчик t, не выточили бобышку с резьбой, завтра закажу, вместе с кубом. Куб будет 27 литров, 300х300х300 мм из нержавейки 2мм толщиной. ТЭН тоже из нержавейки, 3 кВт. Ищу ЛАТР, пока глухо. Высота всей колонны, установленной на куб будет, примерно, 2800. Наполнитель (керамику) ещё не тестировал.
Добавлено: 2014-09-30 23:46:43

Иван ©:
denick ©:

Вот и завершён (почти) этап пайки

Все нормально. Советую разрезать трубку возврата и воткнуть силиконовую трубочку... то есть в меди сантиметр буквально выпилить и на это место силикон натянуть чтобы прозрачно было (вставка).  Так будет удобней настраивать колонну на стабильный режим, возврат будет видно сразу.

ОК, сделаю. Это не ребус. Знал бы раньше-не намучился бы с пайкой. А то сразу не понял, по рисунку, зачем там гибкое соединение...

43 Ответ от denick

  • denick
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна


Колпачок с димротом пропаивать не стал, трубку для связи с атмосферой посчитал излишней, сделал только отверстие в колпачке на 6,5 мм.
На входе в холодильник-резьба, там будет вентиль для регулировки расхода хладагента. Думаю поставить термометр на "обратку" хладагента после димрота.

44 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

denick ©:

Колпачок с димротом пропаивать не стал, трубку для связи с атмосферой посчитал излишней, сделал только отверстие в колпачке на 6,5 мм.

Можно и не пропаивать, но фумкой уплотнить надо бы.. А трубочку на атмосферу впаять рекомендую, чтобы шланчик на нее натянуть и в баночку положить.  На моей памяти с первого раза колонну еще никто не запустил без захлеба... так трубочка эта спасет от разливания спирта...

denick ©:

На входе в холодильник-резьба, там будет вентиль для регулировки расхода хладагента. Думаю поставить термометр на "обратку" хладагента после димрота.

Термометр в конкретном случае нужен только в одном месте, там, где на схеме нарисованно, больше он вообще нигде не нужен если нет замыслов автоматизировать процесс..  В случае автоматизации нужно ставить пару-тройку термодатчиков и контроллер собирать или покупать.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

45 Ответ от denick

  • denick
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

Иван ©:
denick ©:

Колпачок с димротом пропаивать не стал, трубку для связи с атмосферой посчитал излишней, сделал только отверстие в колпачке на 6,5 мм.

Можно и не пропаивать, но фумкой уплотнить надо бы.. А трубочку на атмосферу впаять рекомендую, чтобы шланчик на нее натянуть и в баночку положить.  На моей памяти с первого раза колонну еще никто не запустил без захлеба... так трубочка эта спасет от разливания спирта...

denick ©:

На входе в холодильник-резьба, там будет вентиль для регулировки расхода хладагента. Думаю поставить термометр на "обратку" хладагента после димрота.

Термометр в конкретном случае нужен только в одном месте, там, где на схеме нарисованно, больше он вообще нигде не нужен если нет замыслов автоматизировать процесс..  В случае автоматизации нужно ставить пару-тройку термодатчиков и контроллер собирать или покупать.

Про трубочку-была такая-же мысль (про баночку), но никто не писал, что так делал, учту. Контроллер на первых порах буде OWEN 2ТРМ1, там два раздельных канала, сначала t буду по нему просто смотреть, одну там где на рисунке показано, вторую в кубе (просто зависимость уяснить) потом, с приходом понимания процесса и "набития руки" имеется желание максимально автоматизировать процесс. Потом можно и контроллер другой подобрать.

46 Ответ от vivashechkin

  • vivashechkin
  • vivashechkin
  • moonshiner
  • Оффлайн

Re: Стабильная ректификационная колонна

Возможно вы и правы и разница в толщине стенки между 0,65и0,76 на глаз не так различимы, замеры я не производил и в момент вальцевании я этого мог просто не заметить, но почему то внутренний голос говорит, - Делай из нержавейки...

Иван ©:
vivashechkin ©:

Внешние характеристики не изменны!

Как понять? :)

Сайт vivashechkin

47 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

vivashechkin ©:

Возможно вы и правы и разница в толщине стенки между 0,65и0,76 на глаз не так различимы, замеры я не производил и в момент вальцевании я этого мог просто не заметить, но почему то внутренний голос говорит, - Делай из нержавейки...

Иван ©:
vivashechkin ©:

Внешние характеристики не изменны!

Как понять? :)

Этот вопрос обсужали много раз, так что самому с собой можно разобраться, как решите с внутренним голосом-так и будет :)

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

48 Ответ от denick

  • denick
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

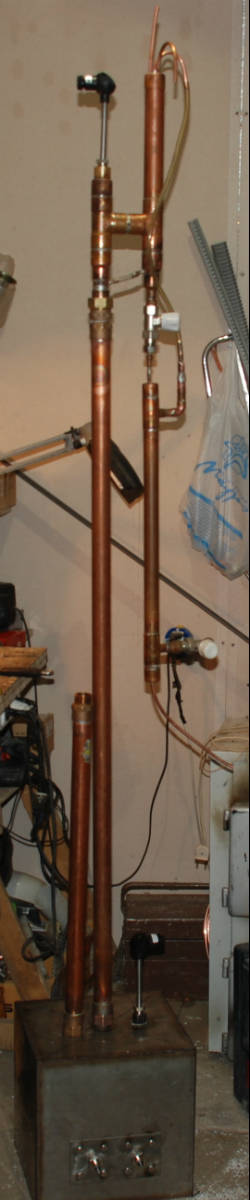

Ну, вот. Как-то так получилось. Куб из 1,5 нержавейки, ТЭН тоже из нержавейки, 3,5 кВт. Датчики - термопары ОВЕН, контроллер тоже будет ОВЕН 2ТРМ1. Колонна накручена на длинную насадку (1300 мм), рядом стоит короткая (650 мм). Если и её накрутить - то в кадр не влезет. Пока затык только в плавной регулировке нагрева, видимо, придётся воплощать в жизнь здешнюю схему на симисторе, ну,дело нехитрое, сделаю.Куб и трубы внутри грязные, сначала просто воду хочу покипятить для очистки. Как, нормальная идея?

49 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

denick ©:

Ну, вот. Как-то так получилось. Куб из 1,5 нержавейки, ТЭН тоже из нержавейки, 3,5 кВт. Датчики - термопары ОВЕН, контроллер тоже будет ОВЕН 2ТРМ1. Колонна накручена на длинную насадку (1300 мм), рядом стоит короткая (650 мм). Если и её накрутить - то в кадр не влезет. Пока затык только в плавной регулировке нагрева, видимо, придётся воплощать в жизнь здешнюю схему на симисторе, ну,дело нехитрое, сделаю.Куб и трубы внутри грязные, сначала просто воду хочу покипятить для очистки. Как, нормальная идея?

Датчики чего меряют? ..на фотке плохо видно. Пар и куб?
Без плавной регулировки запустить не получится...я предупреждал.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

50 Ответ от denick

  • denick
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

Иван ©:
denick ©:

Ну, вот. Как-то так получилось. Куб из 1,5 нержавейки, ТЭН тоже из нержавейки, 3,5 кВт. Датчики - термопары ОВЕН, контроллер тоже будет ОВЕН 2ТРМ1. Колонна накручена на длинную насадку (1300 мм), рядом стоит короткая (650 мм). Если и её накрутить - то в кадр не влезет. Пока затык только в плавной регулировке нагрева, видимо, придётся воплощать в жизнь здешнюю схему на симисторе, ну,дело нехитрое, сделаю.Куб и трубы внутри грязные, сначала просто воду хочу покипятить для очистки. Как, нормальная идея?

Датчики чего меряют? ..на фотке плохо видно. Пар и куб?
Без плавной регулировки запустить не получится...я предупреждал.

Да. пар и куб. Куб-только с умозрительной целью (пока).
Плавную регулировку, как и написал, сделаю. Так как насчёт идеи прокипятить просто воду для промывки системы?

51 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

denick ©:

Так как насчёт идеи прокипятить просто воду для промывки системы?

Чтобы удалить остатки технологических загрязнений типа флюса и просто грязи, воды не всегда достаточно, нужен или растворитель (лучше спирт) или механическое воздействие.   Водой тоже можно, только деф отключить и перекрыть атмосферу... но я понятия не имею какие припои и флюсы использовались и сказать ничего не могу.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

52 Ответ от 3703

  • 3703
  • moonshiner
  • Оффлайн

Re: Стабильная ректификационная колонна

Добрый вечер Иван. собираюсь делать РК по этой же схеме. Куб у меня 30 литров пивной кег, нагрев на газовой плите. подскажите как расчитать какой длины делать холодильник димрота и какого диаметра использовать трубку?

53 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

semen3703 ©:

подскажите как расчитать какой длины делать холодильник димрота

Дефлегматор должен сконденсировать 100% пара... то есть соотвесвенно подаваемой мощности.

semen3703 ©:

  и какого диаметра использовать трубку?

Чем больше- тем лучше. Для квартирно-гаражного варианта в идеале 50

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

54 Ответ от 3703

  • 3703
  • moonshiner
  • Оффлайн

Re: Стабильная ректификационная колонна

Спасибо! и ещё вопрос, можно через эту РК проганять брагу?

55 Ответ от Иван

  • Иван
  • Иван
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

semen3703 ©:

Спасибо! и ещё вопрос, можно через эту РК проганять брагу?

Можно конечно, но сперва стоит прочитать статейку  секреты дистилляции

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.

Сайт Иван

56 Ответ от denick

  • denick
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

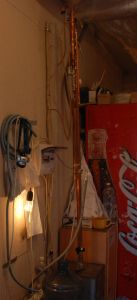

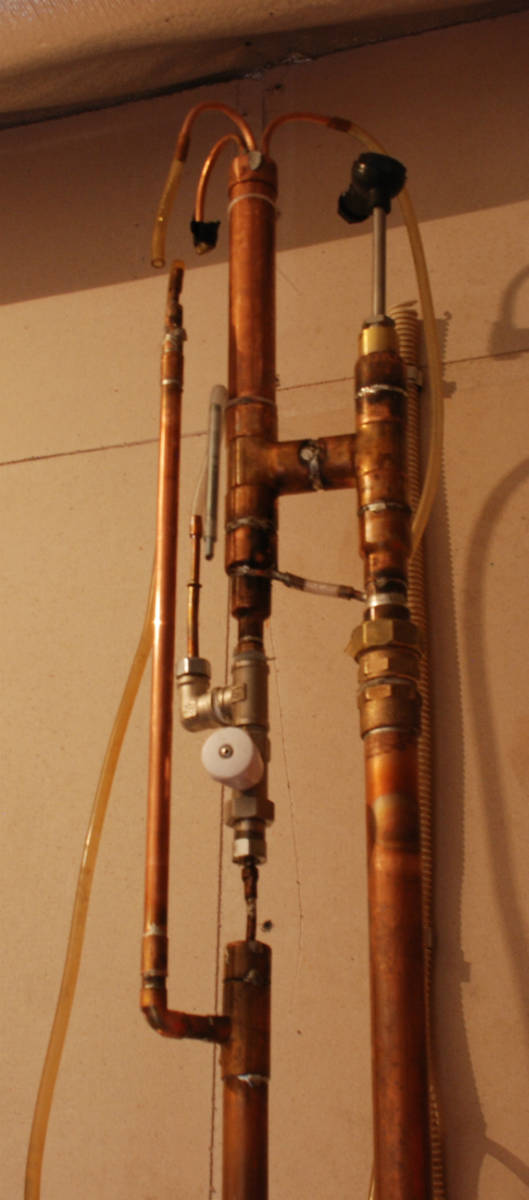

Вот, запустил на промывку, пока что, только водой.

Иван

57 Ответ от denick

  • denick
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

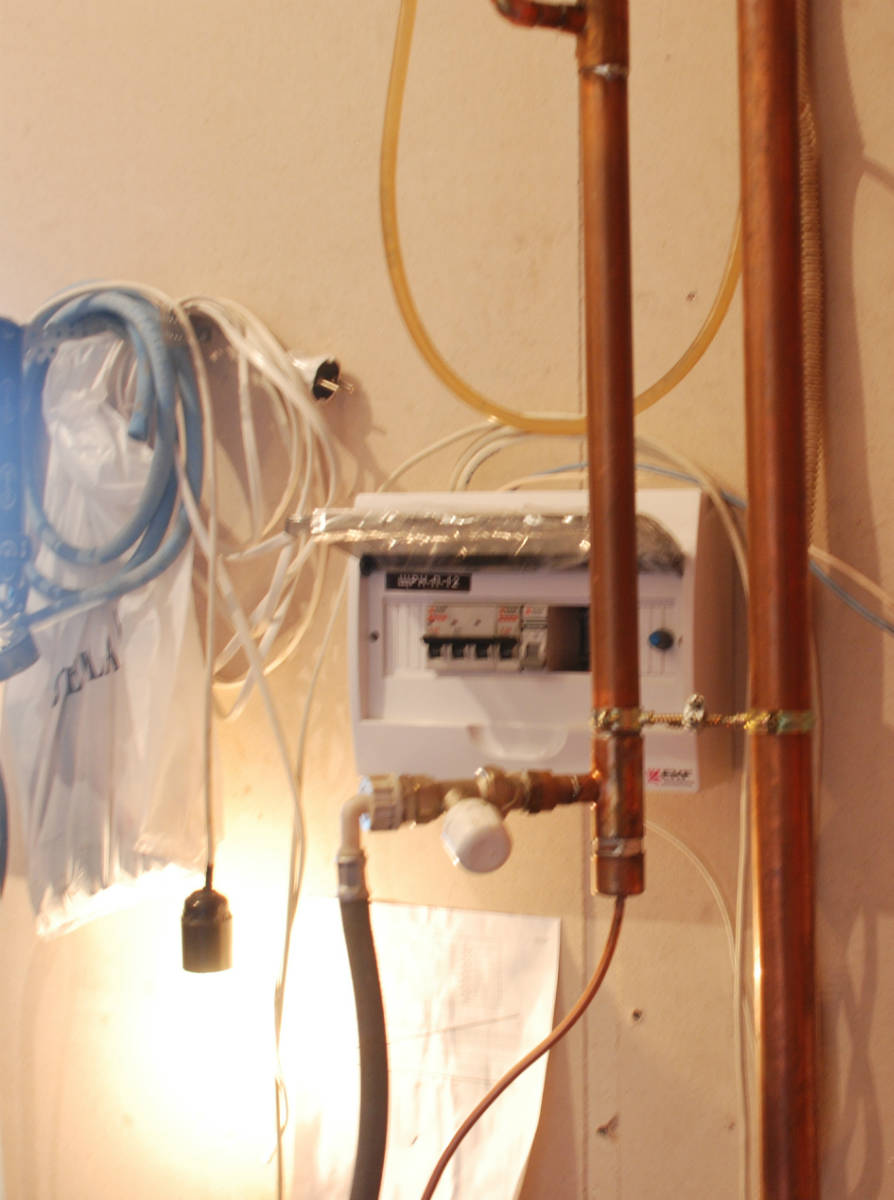

Контроллер ещё не приехал, работаю "вслепую". Подвешал ламу "в параллель" с ТЭНом для наглядности.

58 Ответ от denick

  • denick
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

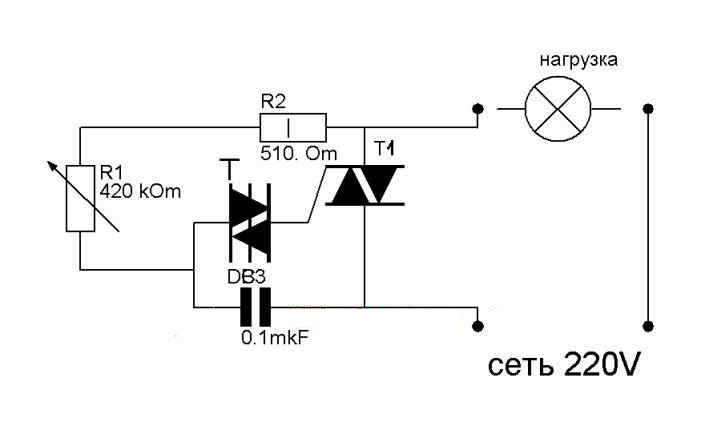

Плавную регулировку сделал по этой схеме.

59 Ответ от denick

  • denick
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна

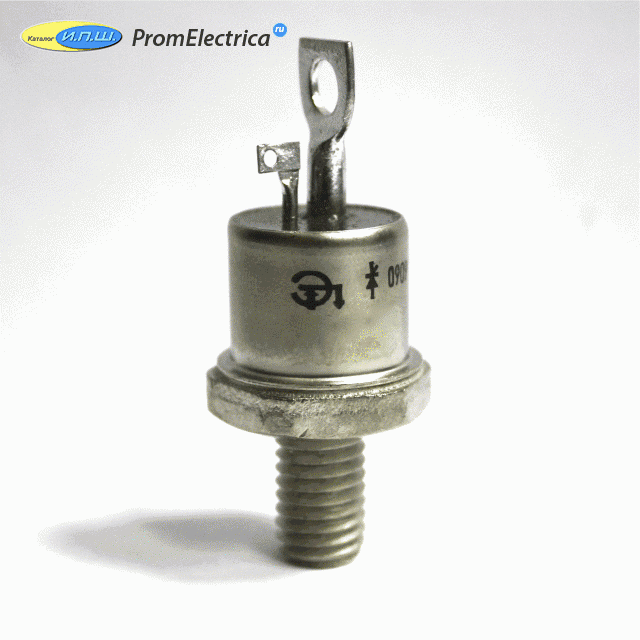

ТС142-80-12 Тиристор симмeтричный, симистор 80 Ампер 1200 Вольт, использовал такой, в магазине был он и на 10 ампер, что мало. Пришлось взять "с запасом". Но и его посадил на радиатор и спрятал в щит с автоматами. Немного греется (рука терпит), так что потом добавлю кулер.

60 Ответ от denick

  • denick
  • Винокур
  • Оффлайн

Re: Стабильная ректификационная колонна


В общем, понял одно: "руку набивать" придётся не один день (или даже месяц)!
