51

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

И еще вопрос на схеме 1 датчик температуры а у меня их 4 хотя бы минимум 3 подключить 1-куб 2-1\3 колонны 3-температура пара в верху колонны

52

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

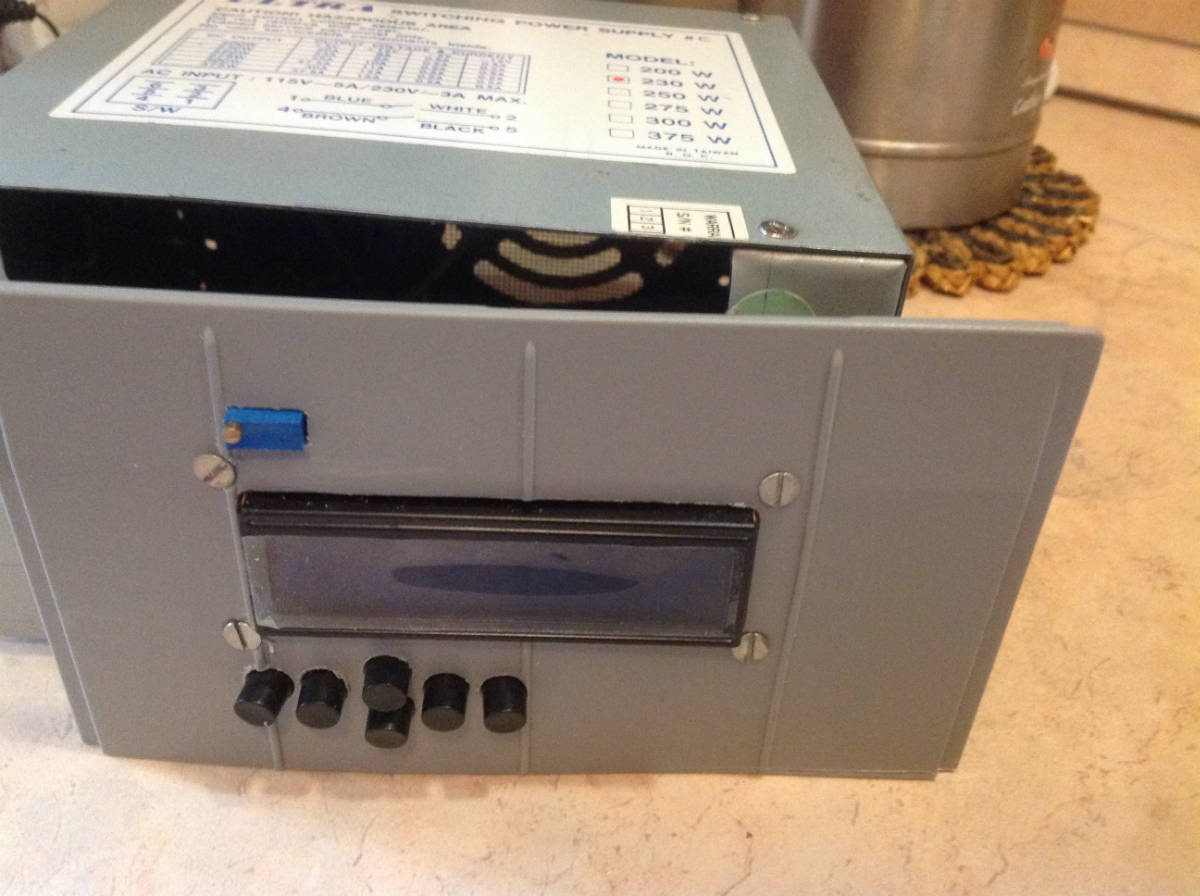

Скетч здесь  https://drive.google.com/file/d/0B5BI-x … sp=sharing

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

53

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Благодарю

54 (2015-11-30 18:28:01 отредактировано Николя)

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

В скетче три датчика задействованы. Можно хоть десять. Допишите под себя. Ставятся они параллельно.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

55

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Николя пишет:

Ведь наступит же момент когда клапан закроется а температура не десятку назад не вернется, вот этот момент конечно можно взять за основу, но я пока не готов.

Это здравая мысль. Например:
Происходит рост температуры в 2/3 колонны, электромагнитный клапан отбора  закрывается. Отбор прекращается. Начинается отсчет времени. Если ничего не происходит в течение 5 мин (условно), температура не вернулась, электромагнитный клапан не открылся и отбор не возобновился, то тогда:
заменяется приемная емкость, если ранее не была заменена;
электромагнитный клапан открывается;
производится отбор кубового остатка, используемого для последующей переработки или в тех целях;
температура в районе датчика 2/3 высоты колонны достигает 85С (условно), останавливается отбор, выключается питание.
Числовые значения времени 5мин и температуры 85С подбираются в зависимости от особенностей конструкции и цели.  Вот такой небольшой алгоритм предлагается на рассмотрение.

56

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Сергеевич пишет:

в течение 5 мин (условно), температура не вернулась,

Что я сомневаюсь, что при закрытии клапана отбора в 2/3 температура упадет.

Сергеевич пишет:

производится отбор кубового остатка, используемого для последующей переработки или в тех целях;

А что там после РК остается для переработки?

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

57

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

al пишет:

Что я сомневаюсь, что при закрытии клапана отбора в 2/3 температура упадет.

Здесь имеется ввиду срыв, например от сквозняка, скачка давления и прочего. Если отбирать уже не чего, так и температура не встанет на место, это понятно.
Насчет того отбора кубового остатка согласен, вонючку отбирать зачем.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

58

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Поправьте, если я не прав
Многое зависит от настройки термостата и хотелок оператора.
Например, клапан настроен на срабатывание при повышении Т  на 0,1С и возврат к Тстаб не исключен.
Хотелки - кто не хочет ждать старт-стопов - отбирает кубовый остаток, кто использует старт-стоп - тому вонючка не нужна, кто жадный берет все.
Алгоритм дает автоматике возможность использовать все варианты, а выбор за оператором.

59

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

А все то зачем брать? Отобрали тело. После температура все равно будет расти. Остаются хвосты. На переработку они не идут, в быту в отличии от голов не используются. На фиг их отбирать?

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

60

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Сергеевич пишет:

Например, клапан настроен на срабатывание при повышении Т  на 0,1С и возврат к Тстаб не исключен

Если это 2/3 и все остальное не меняется, температура уже не вернется обратно. Конечно, если это не случайность о которой говорил Николя.

Сергеевич пишет:

кто жадный берет все.

После нормальной РК брать нечего, там такая гадость, что даже трижды жадный брать ничего не будет.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

61

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Николя пишет:

А все то зачем брать? Отобрали тело. После температура все равно будет расти. Остаются хвосты. На переработку они не идут, в быту в отличии от голов не используются. На фиг их отбирать?

Совершенно согласен.  Хвосты отбирать нет смысла. После нормального погона на РК - в кубовом остатке ничего нет и спирта 0%, специально проверял. От хвостов тоже пахнет спиртом, с небольшим отличием от спирта тела. А вот вкус - жесть, лучше не пробовать...
Считаю правильным - точно расчитать количество АС в СС, отобрать головы и подголовники в соответствии с расчётным количеством, со скоростью 100 и менее мл\час, затем расчётное количество тела. Скорость - по возможности (мощности) колонны, учитывая ФЧ. Тела можно даже чуть меньше отобрать на 1-2%, чтобы хвост не пролез. Лишние 50-100грамм спирта погоды не сделают, зато с гарантией. (ИМХО)

РК из фитингов 1.1\4" в теме Бражная колонна без сварки

62

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Николай (Фортуна) пишет:

Считаю правильным - точно расчитать количество АС в СС, отобрать головы и подголовники в соответствии с расчётным количеством

Не получится... даже погода за окном влияет на количество примесей в бражке... я не шучу. Относительно  точный объем можно вычислить только по одному конкретному не изменяемому рецепту. Под не изменяемыми параметрами считается все, от производителя сахара до поставщика воды в кран.

У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Внимание! Через приват НЕ КОНСУЛЬТИРУЮ! Пишите в паблик.

63 (2015-12-09 01:15:06 отредактировано Дмитрий Васильев)

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Николай (Фортуна) пишет:

Считаю правильным - точно расчитать количество АС в СС

чтоб точно расчитать АС в СС, а так  же обьемы по фракциям надо делать анализ сс.Но поскольку это не всегда дешево, да и трата времени та еще - никто так не делает,
Помимо ориентировачного расчета АС, надо еще следить за температурным режимом и неплохо бы еще и атм.д измерять, ну использовать нос в качестве инструмента))

Чтобы получить правильный ответ, надо задать правильный вопрос
alkohim@mail.ru
alcochemistry.ru

64

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Вот решил помучить графический дисплей 128х64.
Написал интерфейс. Русский шрифт пока не прикрутил.

Краник будет показывать когда отбор включен.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

65

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Николя пишет:

графический дисплей 128х64

Красиво!

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

66

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Благодарю, а мне всегда чего то не хватает.

Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя

67

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Здравия Всем!Наконец то и я дождался

попробовал скетч AutoSem v1 залил вроде все легло.Помучался немножко.заливал arduino 1.6.7.теперь буду собирать смотреть че в суме получится.

Алкоголь не решает проблем, он их усугубляет и отодвигает.

68

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Кто-нибудь подскажет, на этом можно замутить автоматику, или есть что-то попроще и надежнее, просматриваю варианты, у всех вроде всё хорошо, но все равно что-то не так.

69

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

valerij.taktajkin пишет:

на этом можно замутить автоматику, или есть что-то попроще и надежнее

Какой алгоритм хотите задавать?

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

70

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Старт-разгон-температурный режим для отбора голов, тела, стоп для ТЭНов, ну и управление клапанами. Или может на что-то другое обратить внимание? Может сейчас появилось что-то более заточенное под РК, что-то более удобное в настройках, и менее замороченное, типа завязать на нетбук или планшет, имею ввиду не графики, а управление процессом.

71

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Я не то, что противник полной автоматизации, но считаю , что учесть все параметры сложновато. Учитывая погоду за окном, давление, температуру воды и т.д. вмешательство оператора все же необходимо. Каждый раз какие то особенности в работе возникают, поэтому мне достаточно контроль температуры и управление клапаном отбора. Остальное возможно, но целесообразность мне не понятна.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

72

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Т,е,  лучше термостат для управления клапаном, и типа графиков, за которыми можно наблюдать где-нибудь в другой комнате?

73

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

valerij.taktajkin пишет:

Т,е,  лучше термостат для управления клапаном, и типа графиков, за которыми можно наблюдать где-нибудь в другой комнате?

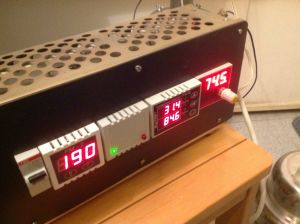

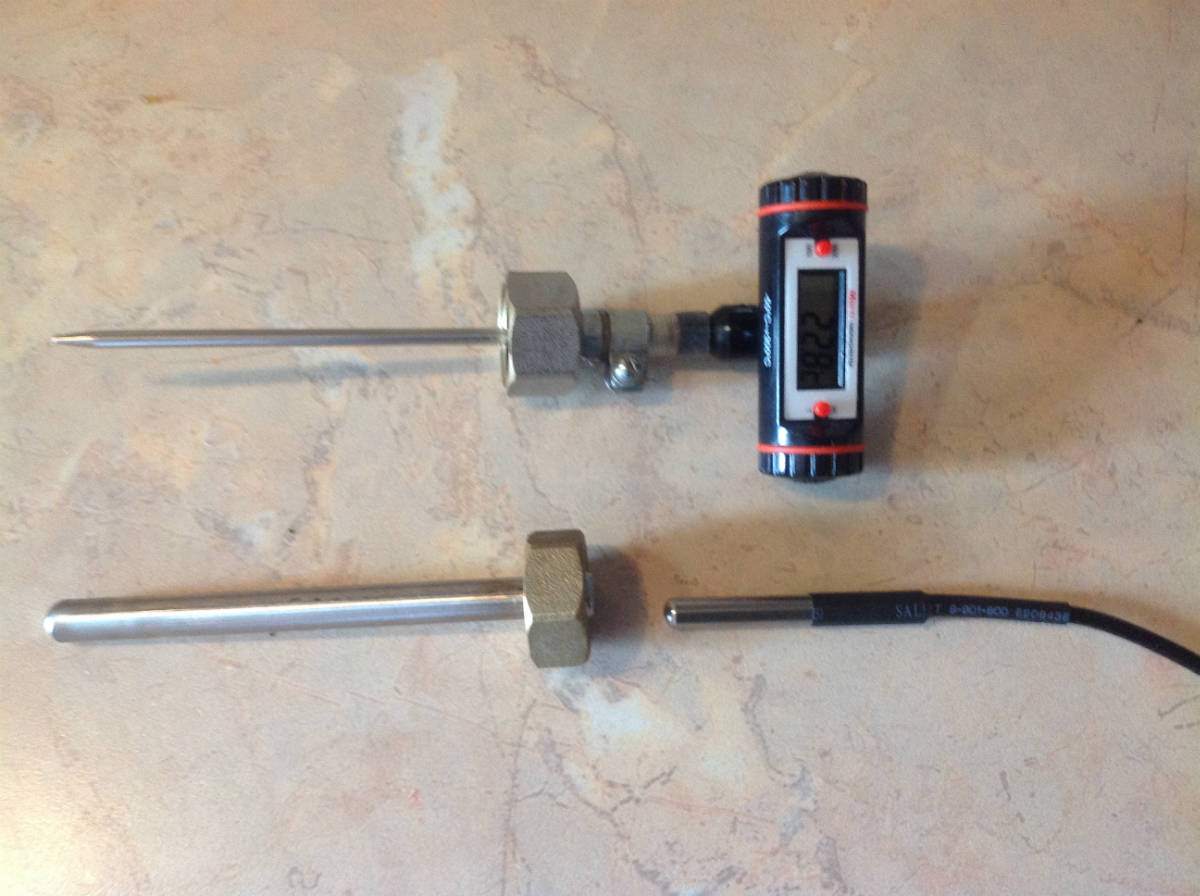

мне двух термостатов достаточно почти середина и верх, клапан у меня работает от верха. Нужно от 2/3. На самом деле царга 190см и среднее измерение получается почти по середине. Графики штука очень полезная и наглядная, но можно обойтись без них.

Алкоголь не помогает найти ответ,
он помогает забыть вопрос!

74 (2016-02-27 12:03:24 отредактировано valerij.taktajkin)

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

Т,е, оди термостат на клапан отбора для ловли хвостов, а второй в куб, чтобы отключал ТЭНы выше 90 градусов ? Нашёл сайтик по комплектующим, вроде не дорого, сейчас на распутье, куда пойти, куда податься, кого найти, кому.....http://freeduino.ru/arduino/products.html

75 (2016-02-27 12:19:55 отредактировано )

Re: Автоматика на Arduino для ректификации и дистилляции (схема-прошивки)

valerij.taktajkin пишет:

Т,е, оди термостат на клапан отбора для ловли хвостов, а второй в куб, чтобы отключал ТЭНы выше 90 градусов ? Нашёл сайтик по комплектующим, вроде не дорого, сейчас на распутье, куда пойти, куда податься, кого найти, кому.....http://freeduino.ru/arduino/products.html

хорошо бы еще чтобы ТЭН отключился по отсутствию воды из димрота, а то настроишь отбор, отойдешь на полчасика, а комунальщики в это время воду перекроют, беда. у нас конечно реедко когда без предупреждения воду перекрывают, но мало-ли, вдруг

можно самодельное реле сварганить , пластина(лепесток) и микрик, чтоб поток воды из охлаждения на пластину давил и микрик включался, по типу датчиков-реле потока воды


хотя, с другой стороны, при отсутствии охлаждения и по термостату ТЭН отключится от перегрева, чейта я усложняю
