ИМХО, для себя более чем. Правда и друзья не жалуются.

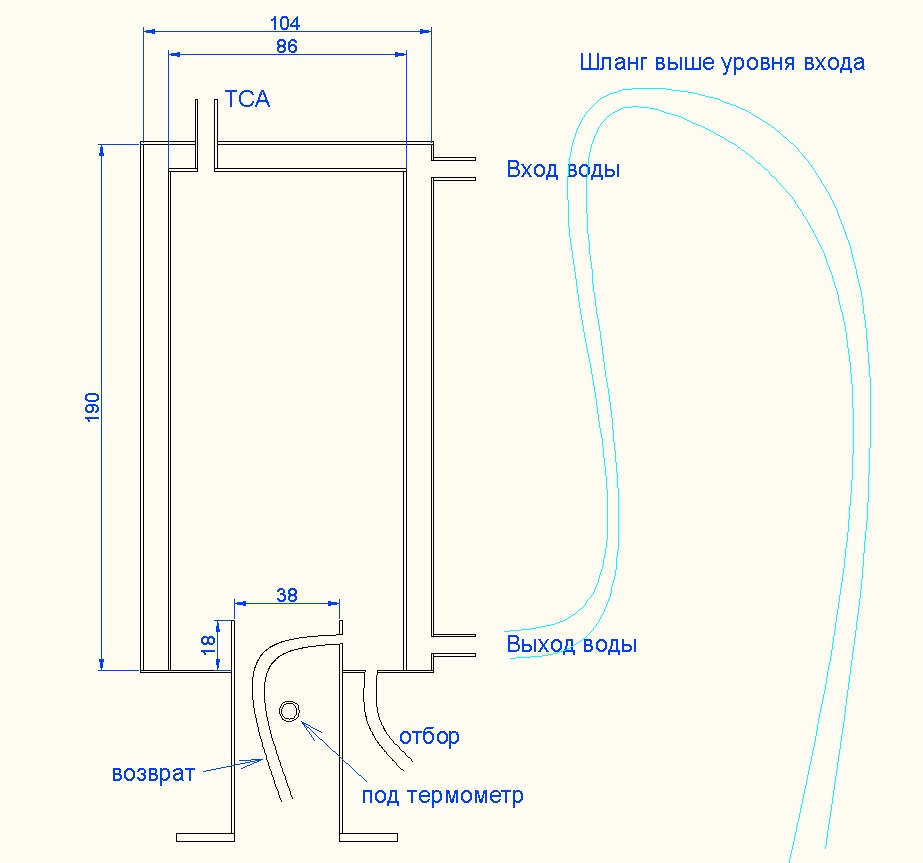

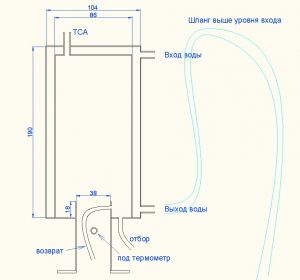

Здравствуйте. Я тут созрел до второго своего вопроса на этом форуме. Возможно он глуп и мне опять посоветуют не изобретать велосипед. Вопрос про голову для РК. Набросал схемку. Размеры +/- 10%. Коротко конструктив таков: две трубы с толщиной стенки 1мм (рубашечник). Всё это висит на отрезке трубки диаметром 40 с фланцем на обратной стороне для соединения с колонной. В этой трубе вварена трубочка возврата диаметром 8мм, она изогнута и выходит в центр царги, изогнута она для того, чтобы в неё не упирался кончик термометра. Думаю общий смысл понятен из рисунка. Всё нержавейка.
Внешне напоминает аппараты, которые продаются в магазинах. Не знаю конечно, как они устроены внутри, но предполагаю что также, за исключением того, что вода не в рубашке, а в маленькой трубке по спиральке (димрот).
Понимаю, что конструкция корявая, но уж больно мне хочется поэкспериментировать, да причём за бесплатно, слепив из того, что смог найти. Сварка халява.
Имеет ли подобная корявая конструкция право на существование? Если будет капать флегма с потолочка на градусник, это будет сильно выбивать его из колеи? И самый главный вопрос... Переохлаждение флегмы... Критично? Нарисовал вход вверху, выход воды внизу, шланг выхода воды выше, чем уровень входа. Но я думаю это заметно не повлияет, вода будет свободно бурлить по рубашке и её температура везде будет одинаковой. Хотя может и не переохладится, флегма же будет находится в стакане кольцом, внутренняя часть (трубка диаметром 40) будет нагрета до 78 градусов, внешняя часть (рубашка охлаждения) будет наверное средней температурой градусов не ниже 15, донышко — температура 30 (верх комнаты над нагретым кубом), да и трубка возврата будет тёплой от нагретого пара (её длина 80 мм). Если принять во внимание классическую схему головы («стабильная РК»), то там флегма получается что находится в стаканчике, снаружи которого комнатный воздух, а потом ещё бежит сантиметров пять по трубочке... написал много и сумбурно, но как смог. Хотелось бы услышать профессионалов.

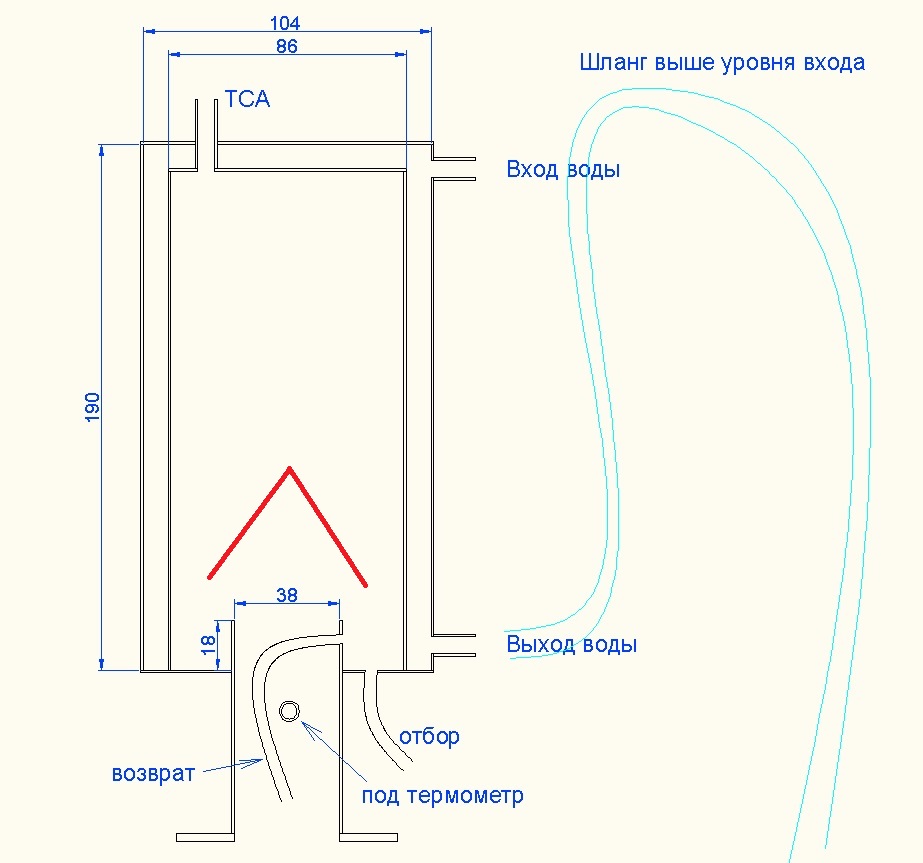

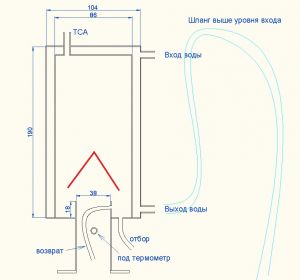

Хочу слепить из того, что есть, в том и вся соль. Вчера ночью как-то прикидывал, у меня получилось мощность порядка 1,2 кВт, но думаю это враньё. Мощность подводить буду исходя из того, что переварит холодильник. Про подачу-отвод воды склонен согласится и поменять трубки местами, думаю разницы никакой, но шланги тянуть удобнее (не надо отвод задирать выше подачи). Про капли флегмы - может "крышу" прилепить, как на рисунке (красная)?

Зачем потолок охлаждать? (рубашка охлаждения в р-не ТСА)

А мощности не маловато на 40-ю трубу? Какая длина царги? У меня труба вн.ф 28мм, 1600 длина - 1,5 кВт переваривает без захлеба.

Musik-71, у этой конструкции один существенный косяк. Узел отбора не вынесен в сторону от колонны. Есть такая распространенная на западе конструкция bokakob, в классическом виде несколько проще в исполнении, чем ваша, но суть почти такая же. Я ради эксперимента ее собирал, мне не понравилось. Информативности нет, и стабильности нет, по крайней мере на кухонных высотах. С обычной БК проще совладать.

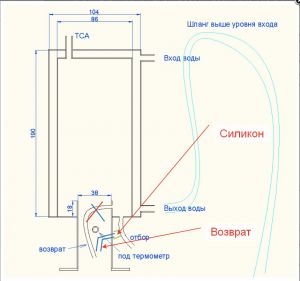

Сделать трубку уровня не представляет большой сложности, но информативности о возврате она все равно не даст.

Удиви печень - выпей воды!

На ТСА.

Уровень флегмы - это одно, а поток возврата, наблюдаемый визуально, это немного другое. При разнице уровня флегмы в 0,5-1 мм (соизмеримо с толщиной линии, отмечающей уровень выхода) поток через трубку возврата может очень сильно отличаться.

Удиви печень - выпей воды!

Вот тогда-то переохлаждение накопленной в "подстаканнике" флегмы будет гарантировано.

Извините, я не слился. Я сейчас нахожусь на работе - это одно, а второе - я читаю мнения опытных форумчан, но мне по существу добавить нечего. Про воплотит идею в жизнь - это так и будет, все железочки заготовлены, только сварщик занят... Пока положительное, что я вынес из обсуждения - нужно добавить крышечку над трубой (красная на втором рисунке), чтобы флегма не капала напрямую в трубу. Кто-то возможно ещё выскажет свои мысли и родится ещё какой-то положительный вывод... Читаю, вникаю... Между работой.
