Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
alex2178, Да, сейчас вспоминаю, что какой-то косяк по температурному порогу проскочил, но я даже и подумать не мог, что после этого на датчике изменится разрешение...
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
Собрал колону, все красиво, уперся в подключение датчиков. Датчики обычные, цилиндрические, много раз в теме мелькали.
Ситуация такая:
Собрал линию uart - 6 метров четырехжилка телефонная-телефонный разветвлитель - датчик. Подключил один датчик - темпкипер не видит. Кинул две жилы лапши на плюс. Подключил - видит датчик, температуру показывает корректно, все красиво. Подключаю второй - вылетает и первый. Второй без первого - работает красиво. В общем не хотят работать вдвоем. В итоге нужно подключить три. В какую сторону двигаться?
Спасибо за любые советы и критику.
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
Михаил, схему сборки+ информацию по uart+ параметры uart в студию.
У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.
Регистрация на форуме отключает почти всю рекламу.
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
Иван, кабель такой (PL2303 PL2303HX USB to UART TTL Cable Module 4p 4 pin RS232 Converter)

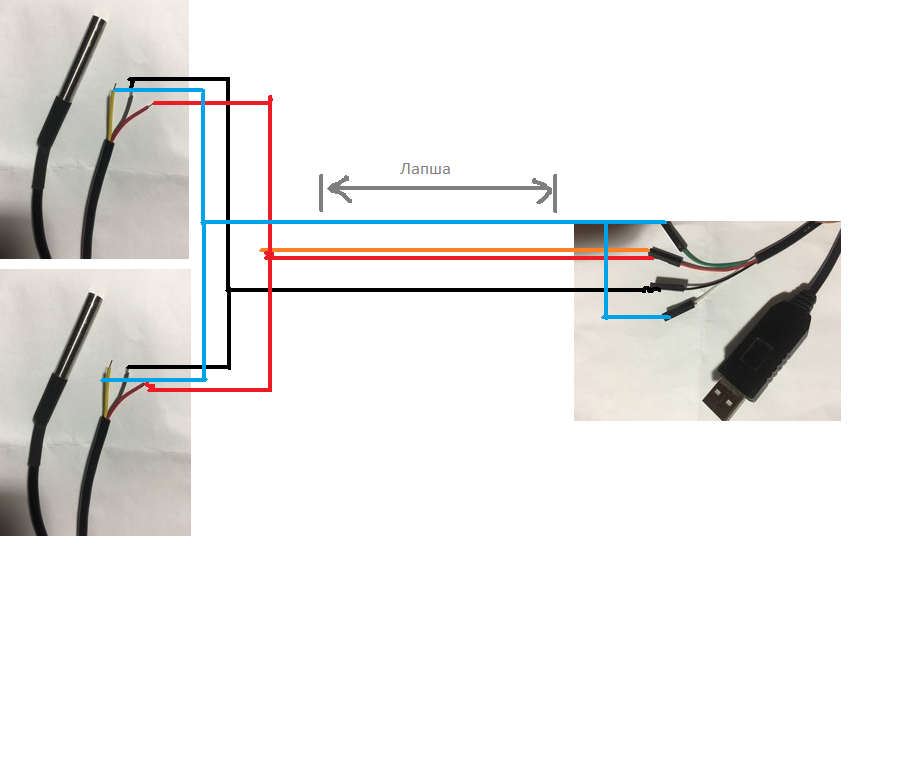

Схема такая
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
Можно попробовать конденсатор 500 мкф поставить на линию + -. Еще можно датчики запитать отдельно. Возможно просто не хватает питания им.
Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя
С уважением, Николай.
Моё оборудование : → Винокурня Николя
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
Михаил ©:
Схема такая
Необходим подтягивающий резистор между питанием и выходом Data примерно 3 - 4.7 кОм
Николя ©:
Можно попробовать конденсатор 500 мкф
Один электролит мне не помог. Дополнительно необходим конденсатор на 0.1 мкФ.
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
AlexLapkovsky ©:
0.1 мкФ.
Это фильтр, не помешает, а просадку по питанию может подтянуть электролит. А вот с резистором в точку, проморгал я этот момент.
Ленивые всё делают быстро, что бы скорее отделаться от работы и делают хорошо, чтобы не переделывать.
С уважением, Николай.
Моё оборудование : → Винокурня Николя
С уважением, Николай.
Моё оборудование : → Винокурня Николя
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
Николя ©:
Это фильтр, не помешает, а просадку по питанию может подтянуть электролит. А вот с резистором в точку, проморгал я этот момент.
У меня вообще была засада. На коротких линиях до 1,5 м. все работало. Как только увеличил витой парой до 10 м. все стало очень нестабильно. Датчики отваливались сами по себе. Вылечил электролитом и конденсаторами по 0.1 мкФ в начале линии и в конце в разветвители.
В итоге нормально заставил работать только 3 датчика. Четвертый вешаю и все становится очень нестабильным.
Наверное просаживается питание. Хотя + беру от USB. А там 500 мА должно быть.
UART pl2303 от ТМ считывателя аладдин. Немного доработанный (выпаяны лишние детали).
269 2016-03-31 09:09:44 (2016-03-31 09:29:57 отредактировано Denis.Malmalaev)
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
провода хорошие нужны, я тут разжился поводом 4-х жильным в металической оплетке, много метров, до конца клубок не разматывал... с ним все работает, но вот чего то захотелось телефонный использовать, взял 10 метров - не работает. измерил сопротивление: телефонный - 24 Ом, клубок мой - 2,4 Ом.
Но вот одна проблема все же осталась - при большой разнице между показаниями датчиков отваливается тот на котором температура меняется.
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
Denis.Malmalaev ©:
отваливается тот на котором температура меняется
При считывании данных с датчика, он переходит в активное состояние с потреблением энергии на время выполнения преобразования. Если считывание производится слишком часто, он просаживает питание. Попробуйте для эксперимента увеличить период обновления показаний.
Свято чту Законы... Ома, Кирхгофа, Ньютона, Ломоносова.
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
UralEk, попробую, ещё наверное конденсатор от уарта выдерну и в розетку перед датчиками поставлю, там , мне кажется, от него больше толк будет.
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
Denis.Malmalaev ©:
Но вот одна проблема все же осталась - при большой разнице между показаниями датчиков отваливается тот на котором температура меняется.

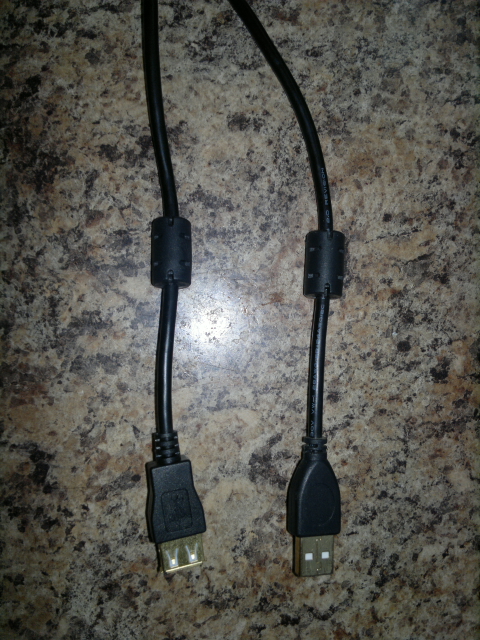

Приветствую,тезка!У меня тоже датчик постоянно отваливался,купил USB-удлинитель с ферритовыми кольцами-все работает отлично!
С уважением.
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
Михаил, собрать на коротких проводах, проверить работу... дальше, все рекомендации уже дали.
У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.
Регистрация на форуме отключает почти всю рекламу.
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
zombi, а какая длина удлинителя? а то у меня уарт в комп сразу, до датчиков лапша...
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
Denis.Malmalaev ©:
zombi, а какая длина удлинителя? а то у меня уарт в комп сразу, до датчиков лапша...
Длинна 3 метра,потом коробочка с уартом на колонне,и от нее метровые провода.Удлиннитель обошелся в 300 руб.в ком. магазине.
С уважением.
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
277 2016-03-31 21:36:24 (2016-03-31 21:36:24 отредактировано )
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
Если помехи сильные или линия длинная, вот такое решение поможет
Кондей только по питанию ещё поставить не помешает.
У вас в жизни всегда будет все, что вы хотите, если вы будете помогать другим людям получать то, чего хотят они.
Регистрация на форуме отключает почти всю рекламу.
Регистрация на форуме отключает почти всю рекламу.
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут

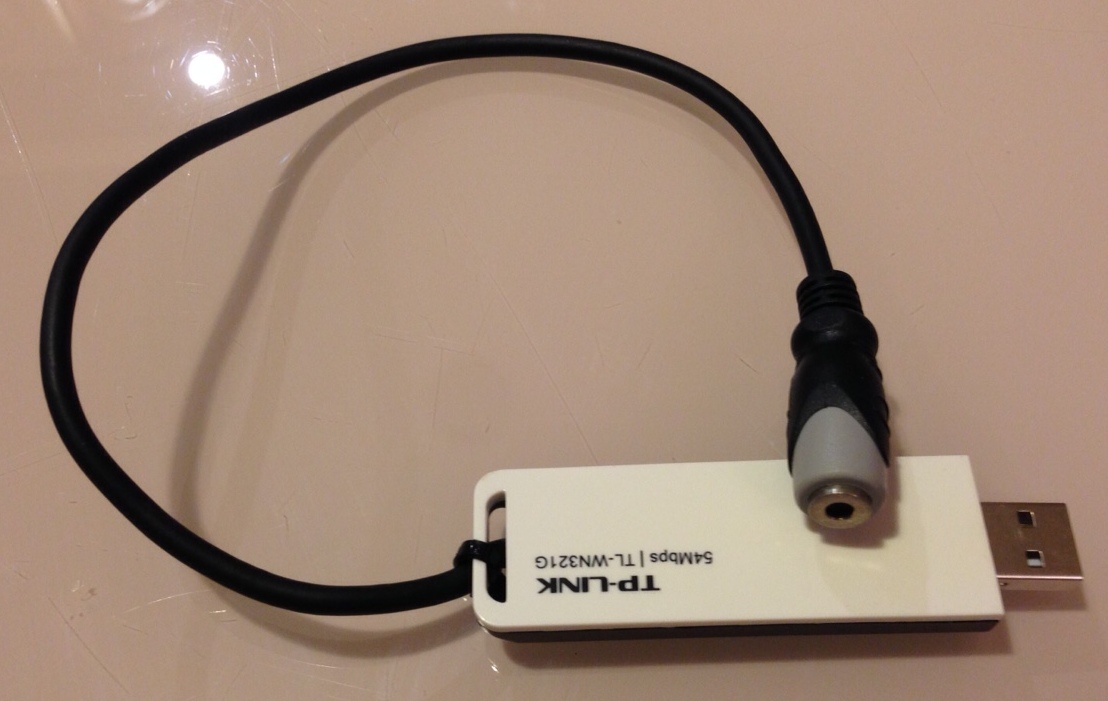

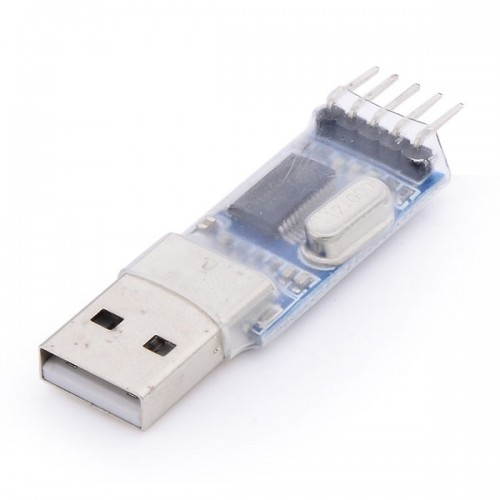

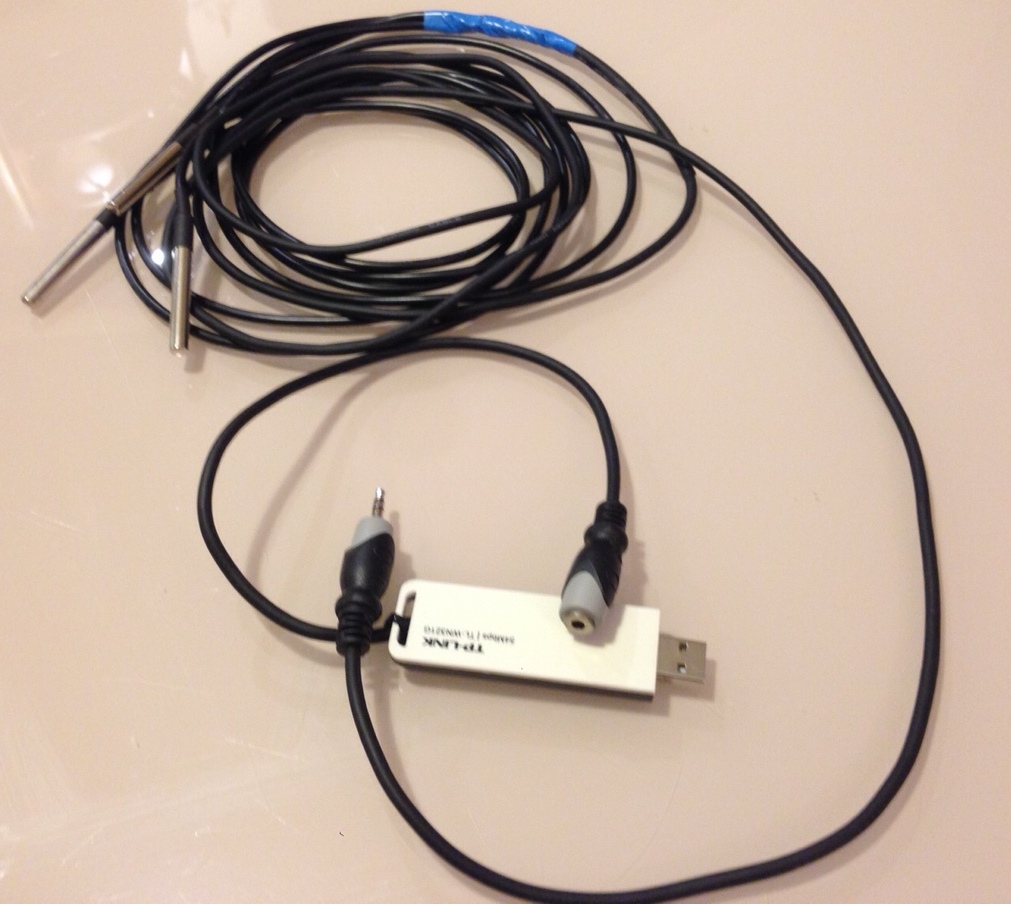

Вот получилась такая сборка UART PL-2303, валялся дома старый свисток wifi, корпус расщелкивается легко,
адаптер влез туда без каких либо доработок. Кстати датчики 18b20 с гильзами заработали без резистора.
Были танцы с бубном с дровами под вин 10, в сети нашел решение, если кому надо распишу.
П.С. синюю изоленту заменю, когда паял, забыл одеть термоусадку
279 2016-04-06 14:25:39 (2016-04-06 14:42:36 отредактировано Maximus)
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
Иван ©:
Честно говоря за 120рублей если, датчик 60 и уарт 60, а остальное под ногами валяется. Я цену сразу среднюю указал...у кого как выйдет.

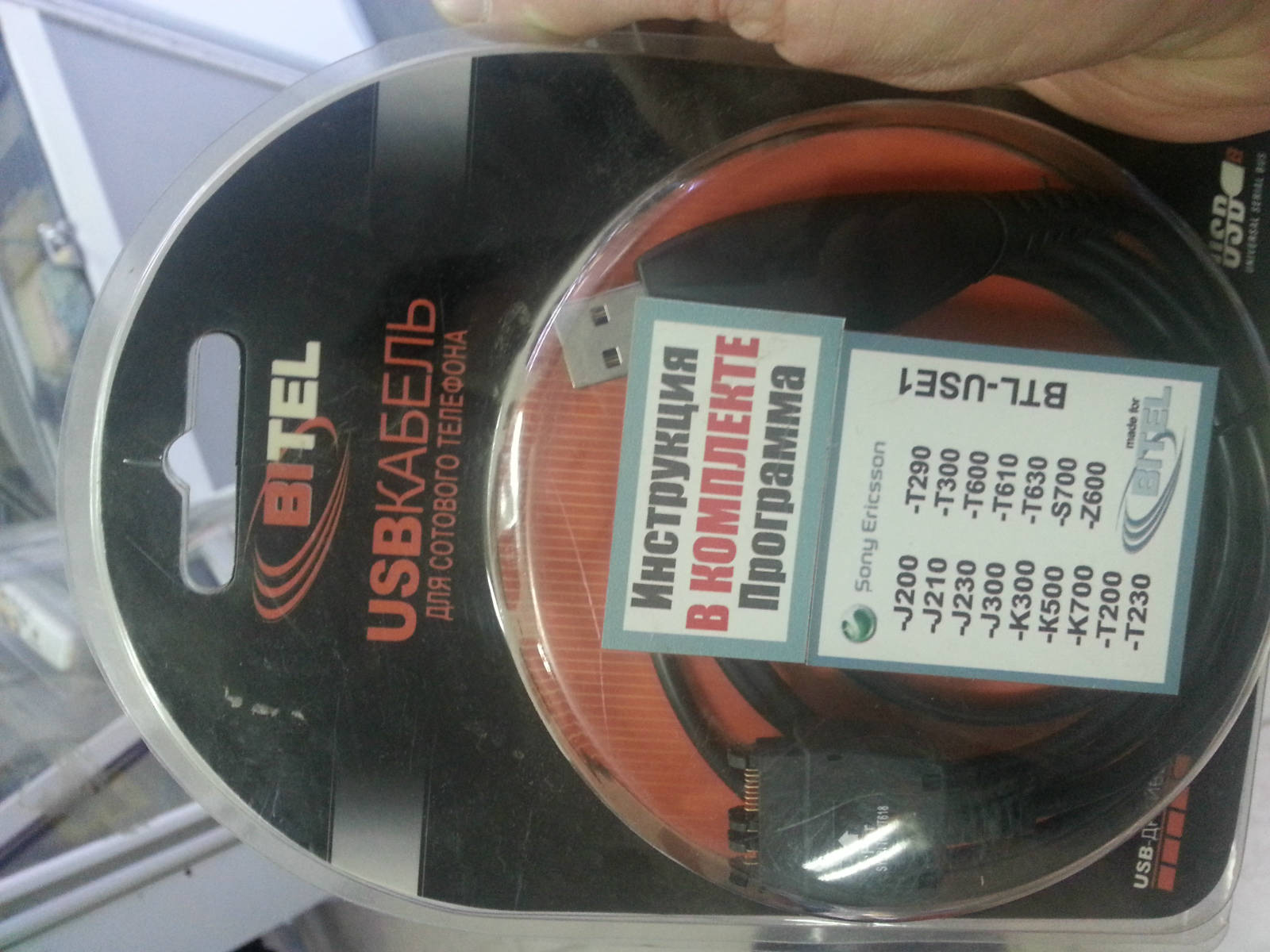

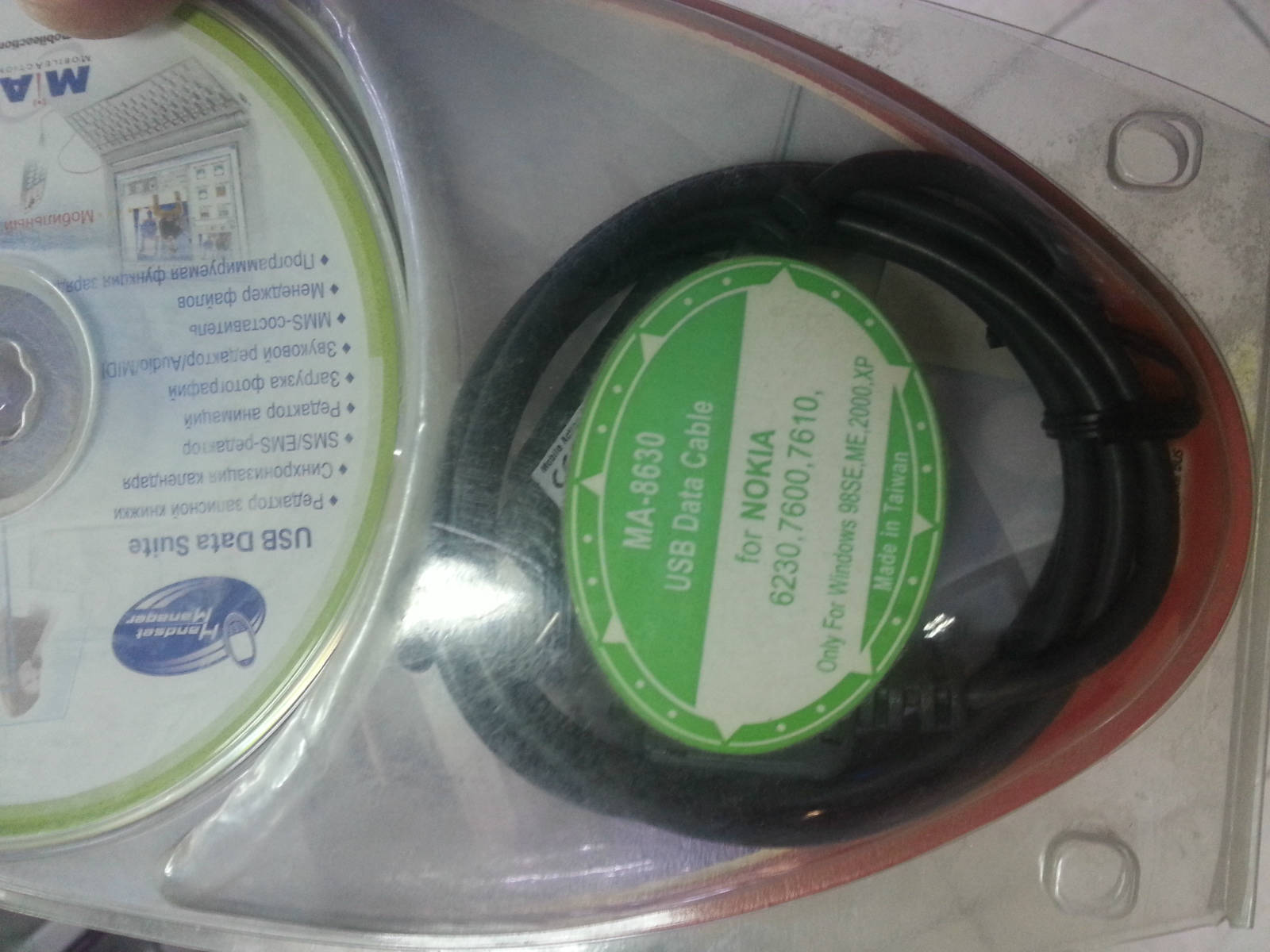

Вот такие нашел, 300 р. один стоит, подойдут.?
Sergey_81, в мастерскую где мобильники лечат... там их старых как грязи. Проси от сименса- не прогадаешь. С коробочкой чтоб был... Они все равно уже на помойку идут, сейчас все usb-uart в телефонах уже встроено.
у ремонтеров сотовых нет, бу нет. Может не там ищу?
Re: Изготовление высокоточного USB 1-wire термометра за 20 минут
Maximus, посмотри у производителя на какой микросхеме, я так-то не экстрасенс
Или в комп воткни, погляди как определяется.
