В конструкции предусмотрены четыре датчика температуры.
Не всегда используются все четыре, обычно ограничиваются тремя.
В таком случае есть смысл использовать четвертый как датчик отсутствия охлаждающей воды.
Засовываем его в ТСА.
Так как при отсутствии охлаждения горячий пар дунет в неё.

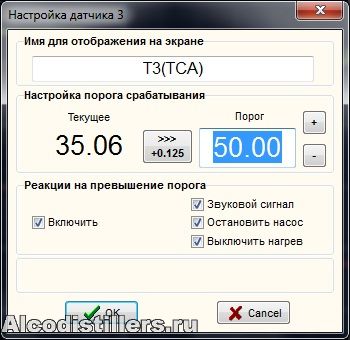

Настраиваем датчик на отключение нагрева, отключение насоса и, по желанию, на вопли.
Ну и вот что получилось.

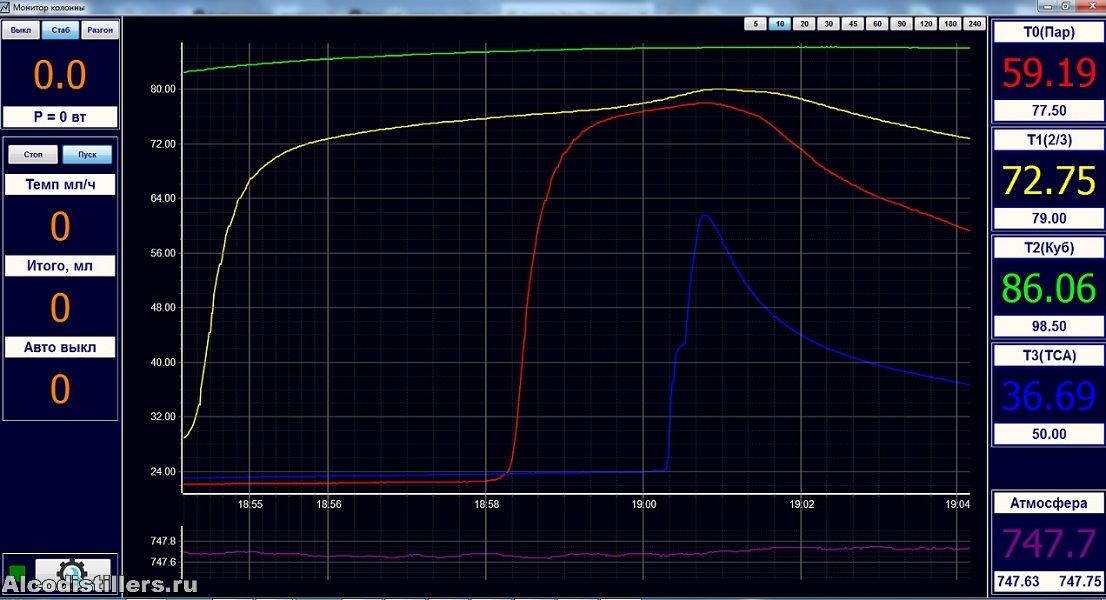

Тут разогрев.
Сначала был разгон на полной мощности до Т2/3 = 60, потом прогрев на мощности, примерно в полкиловатта.
Димрот залит холодной водой, но потока воды через него нет.
На картинке в принципе всё понятно.
После прошивки должен ли гореть светодиод L который к D13 ?
Да, он гаснет, когда включается разгон.
Ибо этот выход используется для включения дополнительного внешнего устройства разгона (если есть).
мучил ардуину
За что ты её, она ни в чём не виновата.
но там нужно что-то типа KSD9700 на 50 градусов нормально замкнутого
Можно датчик давления воды подцепить. Давление упало- все вырубилось.
Коллеги, а где вы ADUM 1205 берете? Заказал в Чайне, уже 2 месяца едет, покупать у нас за 500р жаба не разрешает...но, видимо, придется.
Коллеги, а где вы ADUM 1205 берете?
Не Adum, но Ардуинку и ещё несколько комплектующих смотрел на Ozon, Вайлбериз, Авито. Вышло даже дешевле чем с Али и пришло за 3-4 дня.
SLOG где-то предлагал два варианта.
Я эти варианты даже распаял - уже четыре платы в сборе лежит
. Но вот всё никак не соберусь прикрутить обвес и проверить...
ISO1540DR указан как полный аналог. Даже в ЧиДе был по 200 рублей.
NSI8100NC если смотреть по даташиту, то тоже должен подойти, но указан как функциональный аналог, а не полноценная замена - возможно из-за того, что есть в разной корпусировке и может не подойти по конфигурации выводов. По стоимости даже дешевле чем ISO1540DR.

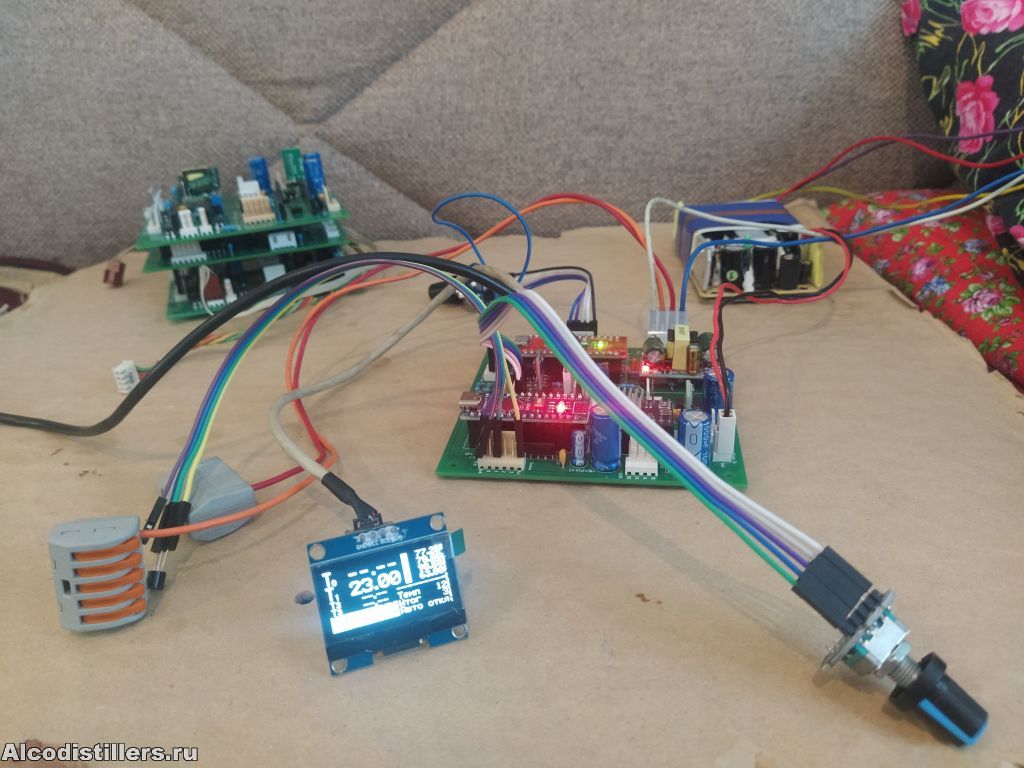

Тэкс, тестовое включение вроде прошло удачно. Пока без датчиков и тиристора.
Надо оформлять в корпус. И проводить ходовые испытания
прошло удачно
Блютус решил запаять на плату?
Там его запрограммировать не получится.
Имя там, пароль, скорость поменять.
И это, драйвер движка ставь сразу TMC2208 или 09.
Писк убирается совсем.
Да, с питанием аккуратнее.
Левая и правая части должны быть разделены.
Категорически.
Левая и правая части должны быть разделены.
Категорически.
А с чем связано? Что бы гальваническая развязка была и ... не токнуло? А то не скрою, была у меня шальная мыслишка на один питальник переехать... Но побоялся, что прибьет током если одновременно колонну и регуль мокрыми руками цапнуть.
Блютус решил запаять на плату?
Не, в разъеме, на фотке не видно просто. Блютус проверил, тож все работает.
Платка еще с ТМаса. поменял только скорость. Все подключилось без проблем.
И это, драйвер движка ставь сразу TMC2208 или 09.
Писк убирается совсем.
Ок. Спасиб
поменял только скорость.
А какую скорость выставили? Тоже взял уже настроенную блютусную плату от ТМАС - с умолчальной скоростью 38400 не получается законнектиться, хотя возможно проблема с другой стороны: USB свисток со стороны компа то же чудной попался...
9600
"Взлэтэл! Взлэтэл! Кузнечик, генацвале!"(С)

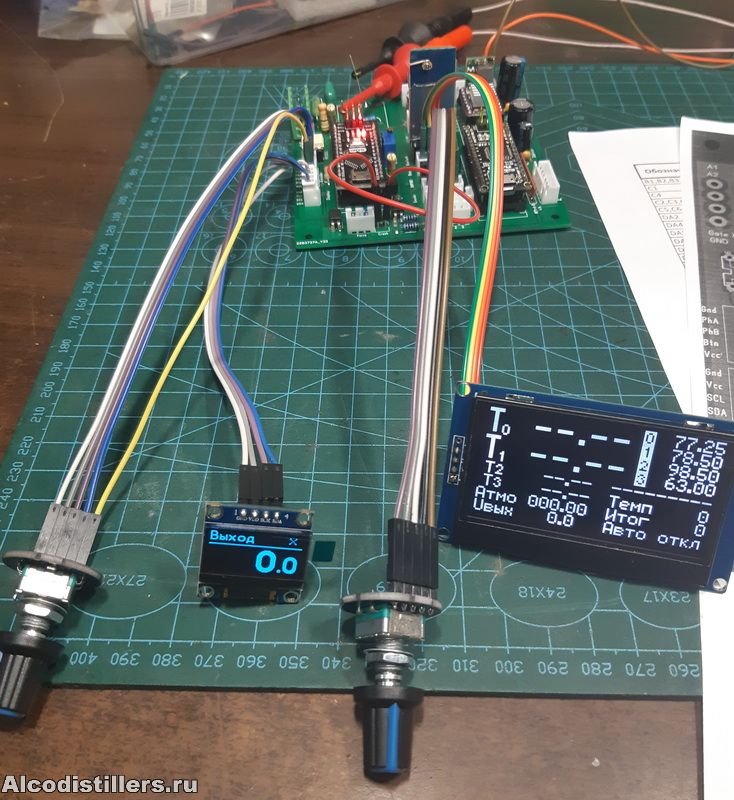

Если я всё правильно понимаю, NSI8100NC как замена ADUM1250 вполне рабочий вариант - разгон включается и выключается, т.е. регулятор видно, мониторинг на компе работает. Цифровые транзисторы в SMD-шном исполнении тоже функционируют. Можно триак цеплять и оформлять в корпус.
И это, драйвер движка ставь сразу TMC2208 или 09.
Писк убирается совсем.
Вот тыж как оно то. А в списке этот драйвер последним стоит и я его даже не рассматривал.
"Взлэтэл! Взлэтэл! Генацвале!"(С)
Поздравляю.
Судя по возникшему акценту - низковато пошел и с возможным возвратом
Блин, на второе фото глянул: я опять забыл заказать датчик давления.
